段码LCD液晶屏驱动方法生活中小电器见到最多的lcd模组就是段码lcd液晶屏，段码lcd有普通的数码管的特征，又有点阵LCD的特征，固定的图形，优点是省成本而有好看，那么段码LCD液晶屏是怎么驱动的呢？下面我们就来简单了解一下：首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。

大家可能会经常用驱动芯片来玩，例如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。

与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。

但在控制上LCD较复杂，因为LCD电极之间的相对电压直流平均值必须为0【2】，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例,小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底部也是同时灭或亮，两个dot点也是同时亮或灭，其驱动方式是偏置比为1/2的时分割驱动，共有11个段电极和两个公共电极。

但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态，为什么？下面我们一起细细道来：第一步，段码式液晶屏的重要参数：工作电压，占空比，偏压比。

这三个参数非常重要，必须都要满足。

第二步，驱动方式：根据LCD 的驱动原理可知，LCD 像素点上只能加上AC 电压，LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定，当这个电压差大于 LCD 的饱和电压就能打开像素点，小于LCD 阈值电压就能关闭像素点，LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号，因此只要I/O 口能仿真输出该驱动信号，就能完成 LCD 的驱动。

因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD的驱动控制器二、图形点阵型LCD驱动控制IC1、点阵数122×32－－SED15202、点阵数128×64（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库（2）KS0108，只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC（3）ST7565P，支持串行或并行数据操作方式（4）S6B0724，支持串行或并行数据操作方式（5）T6963C，只支持并行数据操作方式3、其他点阵数如192×64、240×64、320×64、240×128的一般都是采用T6963c驱动控制芯片4、点阵数320×240，通用的采用RA8835驱动控制IC这里列举的只是一些常用的，当然还有其他LCD驱动控制IC，在写LCD驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC数据手册吧。

后面我将慢慢补上其它一些常见的.三 12864液晶的奥秘CD1601/1602和LCD12864都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864有带字库的，也有不带字库的；有5V电压的，也有~5V(内置升压电路)；归根到底的区别在于驱动控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。

mcu 驱动 lcd段码屏显示原理驱动LCD段码屏的原理是通过控制每个LCD的段码来实现显示不同的图形、字母和数字。

下面是相关参考内容：1. LCD段码屏的结构：LCD段码屏是由多个LCD组成的，每个LCD由一片液晶做成，外接一个透明的电极。

液晶在不同电压下会改变其透光性，从而实现显示效果。

每个LCD被分成多个小段，每个小段对应一个段码。

2. 驱动过程：驱动LCD段码屏需要通过电压源和驱动电路来控制电压的大小，从而改变液晶的透光性。

首先，通过驱动电路产生适当的电压信号，并将其应用到LCD的电极上。

这些电压信号会改变液晶的透光性，使得电流通过液晶。

这些电流的大小和方向会决定液晶的透光性和显示效果。

3. 控制LCD段码：为了显示不同的图形、字母和数字，需要控制不同的LCD段码。

这可以通过数据线和控制线实现。

控制线主要用于选择要控制的LCD，而数据线用于传输对应段码的数据。

具体实现时，每个LCD都有一个引脚用于接收数据线的信号，通过控制线来选择要显示的LCD，然后将对应的段码数据传输到该LCD的引脚上。

4. 数据存储：为了控制LCD的段码，需要存储要显示的图形、字母和数字的段码数据。

这些数据通常存储在内存中，可以通过编程来指定不同的段码数据。

在驱动过程中，将存储的段码数据传输到LCD段码屏上，从而实现显示效果。

5. 硬件驱动：硬件驱动是指通过外部器件来控制LCD段码屏的显示效果。

这些器件可能包括微控制器、驱动芯片、逻辑电路等。

由于LCD段码屏的显示效果是由电压信号控制的，因此需要使用适当的驱动器件来产生和传输正确的电压信号。

总结：驱动LCD段码屏的原理是通过控制每个LCD的段码和适当的电压信号，来实现不同的图形、字母和数字的显示。

通过编程和硬件驱动来控制显示效果，并通过数据存储来存储要显示的数据。

这种驱动方式广泛应用于各种LCD显示屏中，如数字仪表、计算器、手机屏幕等。

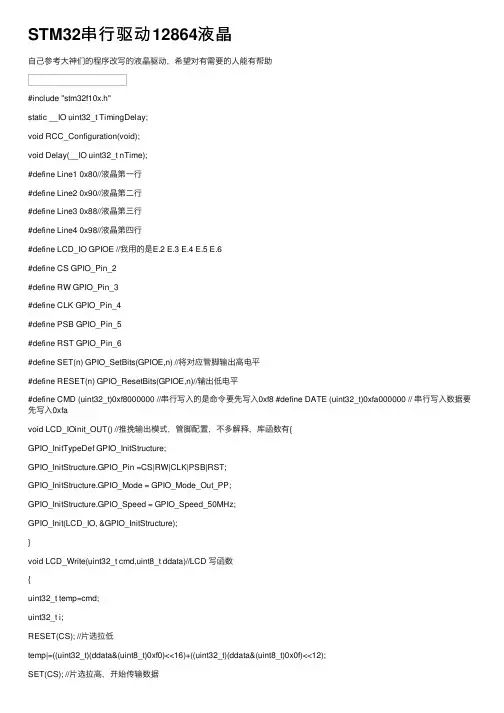

STM32串⾏驱动12864液晶⾃⼰参考⼤神们的程序改写的液晶驱动，希望对有需要的⼈能有帮助#include "stm32f10x.h"static __IO uint32_t TimingDelay;void RCC_Configuration(void);void Delay(__IO uint32_t nTime);#define Line1 0x80//液晶第⼀⾏#define Line2 0x90//液晶第⼆⾏#define Line3 0x88//液晶第三⾏#define Line4 0x98//液晶第四⾏#define LCD_IO GPIOE //我⽤的是E.2 E.3 E.4 E.5 E.6#define CS GPIO_Pin_2#define RW GPIO_Pin_3#define CLK GPIO_Pin_4#define PSB GPIO_Pin_5#define RST GPIO_Pin_6#define SET(n) GPIO_SetBits(GPIOE,n) //将对应管脚输出⾼电平#define RESET(n) GPIO_ResetBits(GPIOE,n)//输出低电平#define CMD (uint32_t)0xf8000000 //串⾏写⼊的是命令要先写⼊0xf8 #define DATE (uint32_t)0xfa000000 // 串⾏写⼊数据要先写⼊0xfavoid LCD_IOinit_OUT() //推挽输出模式，管脚配置，不多解释，库函数有{GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Pin =CS|RW|CLK|PSB|RST;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(LCD_IO, &GPIO_InitStructure);}void LCD_Write(uint32_t cmd,uint8_t ddata)//LCD 写函数{uint32_t temp=cmd;uint32_t i;RESET(CS); //⽚选拉低temp|=((uint32_t)(ddata&(uint8_t)0xf0)<<16)+((uint32_t)(ddata&(uint8_t)0x0f)<<12);SET(CS); //⽚选拉⾼，开始传输数据for(i=0;i<24;i++){if(temp&0x80000000)SET(RW); //取出最⾼位，如果是1，那么RW就写1 else RESET(RW); //如果是0 RW就写0SET(CLK);//向液晶写数据是在下降沿写⼊的Delay(2);//稍作延时RESET(CLK);//拉低产⽣下降沿，写⼊数据temp=temp<<1;//左移⼀位，写⼊下⼀位}RESET(CS); //拉低⽚选，写⼊数据完毕}void Display(uint8_t addr,uint8_t *hz){LCD_Write(CMD,addr);Delay(3);while(*hz!='\0'){LCD_Write(DA TE,*hz);hz++;Delay(3);}}void LCD_init()//液晶初始化{RESET(CS); //拉低⽚选RESET(PSB);//PSB拉低，表⽰是串⾏，拉⾼则是并⾏RESET(RST);//拉低RSTDelay(100);SET(RST);Delay(40);LCD_Write(CMD,0x30);//8位数据传输Delay(40);LCD_Write(CMD,0x0c);//显⽰开，游标开Delay(40);LCD_Write(CMD,0x01);//清屏Delay(40);LCD_Write(CMD,0x06);//进⼊点设定AC+1Delay(40);}int main(){RCC_Configuration();SysTick_Config(72000); //配置SYSTICK时钟节拍为1ms⼀次LCD_IOinit_OUT();LCD_init();while(1){Display(Line1,"你妹");Display(Line2,"你妹");Display(Line3,"你妹妹");Display(Line4,"完事了，哈哈哈哈哈");}}void RCC_Configuration(void){SystemInit();RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE , ENABLE); }void Delay(__IO uint32_t nTime){TimingDelay = nTime;while(TimingDelay != 0);}void TimingDelay_Decrement(void){if (TimingDelay != 0x00){TimingDelay--;}}/*temp|=((uint32_t)(ddata&(uint8_t)0xf0)<<16)+((uint32_t)(ddata&(uint8_t)0x0f)<<12);重点解释⼀下这⾥，从串⾏时序图中可以看出，发送⼀个指令需要三个字节，第⼀个是0xf8或者0xfa这个根据你要发送的是命令还是数据⽽定，然后发送下⼀个数据的⾼四位和第四位，但是数据都是在⾼四位上⾯，⽤51的话我们要分三次发送，但是32的话⼀个字节可以是32位的/所以我们⼀次就能完成，这也是为什么下⾯的i<24的原因因为最后的8位没有⽤，例如：我们发送指令0x35，则应该是这样0xf8然后0x30然后0x50，这个应该很好理解所以看⼀下上⾯的语句⾸先我们cmd的值应该为0xf8000000，这个宏定义有的，这是发送命令然后我们让cmd=temp；在把temp和后⾯的计算结果做按位或运算.⾸先看这个(uint32_t)(ddata&(uint8_t)0xf0)<<16)我们的ddtate是0x35他和0xf0按位与之后/变为0x30然后左移16位变成0x30 0000；再强制转换为32位，就把⾼位补零变为0x00 30 0000再看这句话(uint32_t) (ddata&(uint8_t)0x0f)<<12)我们的ddtate是0x35他和0x0f按位与/之后变为0x05，左移12位0x05 000 强制转换为32位⾼位补零0x000 05 000 /在和前⾯的相加就是0x00 30 0000+0x000 05 000=0x0030 5000然后在和前⾯的0xf8000000按位或变为0xf830 5000 液晶读这个数据的时候是⼋位⼋位的读取所以在液晶看来是分四次的0xf8 0x30 0x50 0x00显然后⼋位没⽤所以我们只取前⾯的24位//应该能看懂了把结合时序图还有延时⼀定要精确⼤家有看不懂的可以给我留⾔*/。

HT1621与MCP144比较
微控网
1 / 1

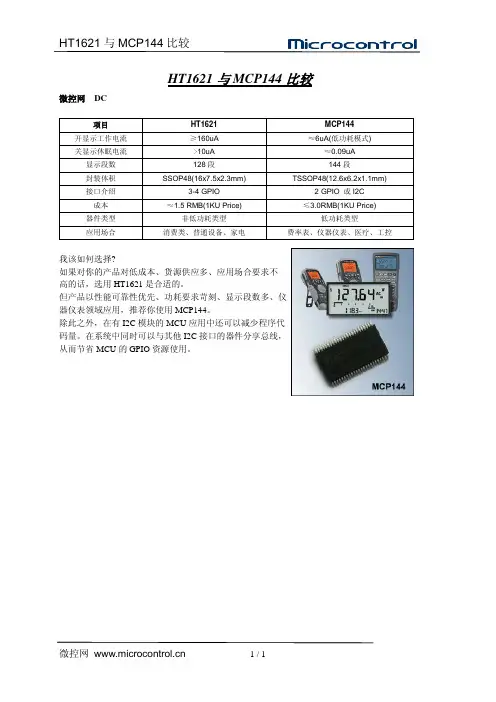

HT1621与MCP144比较
微控网 DC
项目HT1621 MCP144 开显示工作电流≥160uA ≈6uA(低功耗模式)
关显示休眠电流>10uA ≈0.09uA 显示段数128段144段
封装体积SSOP48(16x7.5x2.3mm) TSSOP48(12.6x6.2x1.1mm) 接口介绍3-4 GPIO 2 GPIO 或I2C 成本≈1.5 RMB(1KU Price) ≤3.0RMB(1KU Price) 器件类型非低功耗类型低功耗类型
应用场合消费类、普通设备、家电费率表、仪器仪表、医疗、工控
我该如何选择?
如果对你的产品对低成本、货源供应多、应用场合要求不
高的话，选用HT1621是合适的。

但产品以性能可靠性优先、功耗要求苛刻、显示段数多、仪
器仪表领域应用，推荐你使用MCP144。

除此之外，在有I2C模块的MCU应用中还可以减少程序代
码量。

在系统中同时可以与其他I2C接口的器件分享总线，
从而节省MCU的GPIO资源使用。

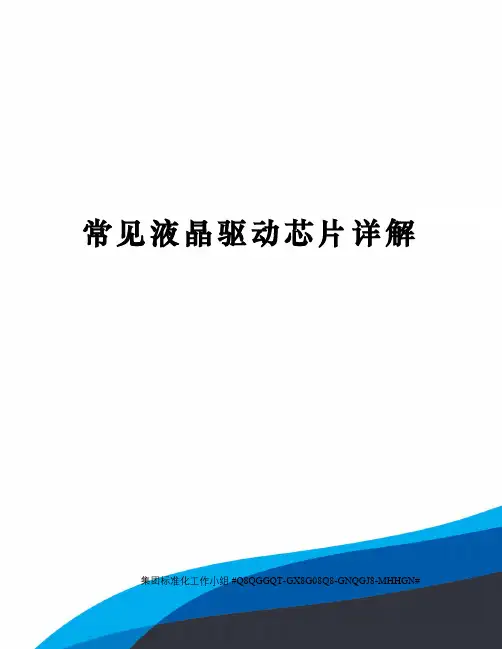

常见液晶驱动芯片详解集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#本文主要是介绍一些常用的LCD驱动控制IC的型号，方便学习或正在使用的LCD的朋友能够更好地编写LCD的驱动程序。

因此各位朋友在选择LCD液晶模块的时候，在考虑到串行，还是并行的方式时，可根据其驱动控制IC的型号来判别，当然你还需要看你选择的LCD模块引脚定义是固定支持并行，还是可选择并行或串行的方式。

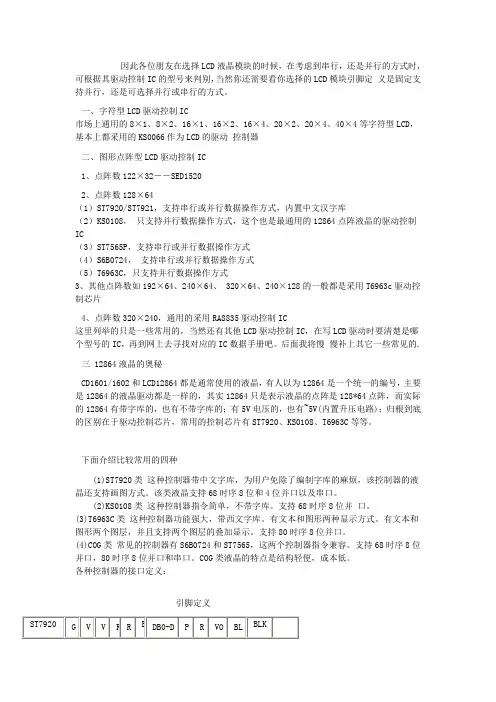

一、字符型LCD驱动控制IC市场上通用的8×1、8×2、16×1、16×2、16×4、20×2、20×4、40×4等字符型LCD，基本上都采用的KS0066作为LCD的驱动控制器二、图形点阵型LCD驱动控制IC1、点阵数122×32－－SED15202、点阵数128×64（1）ST7920/ST7921，支持串行或并行数据操作方式，内置中文汉字库（2）KS0108，只支持并行数据操作方式，这个也是最通用的12864点阵液晶的驱动控制IC（3）ST7565P，支持串行或并行数据操作方式（4）S6B0724，支持串行或并行数据操作方式（5）T6963C，只支持并行数据操作方式3、其他点阵数如192×64、240×64、 320×64、240×128的一般都是采用T6963c驱动控制芯片4、点阵数320×240，通用的采用RA8835驱动控制IC这里列举的只是一些常用的，当然还有其他LCD驱动控制IC，在写LCD驱动时要清楚是哪个型号的IC，再到网上去寻找对应的IC数据手册吧。

后面我将慢慢补上其它一些常见的.三 12864液晶的奥秘CD1601/1602和LCD12864都是通常使用的液晶，有人以为12864是一个统一的编号，主要是12864的液晶驱动都是一样的，其实12864只是表示液晶的点阵是128*64点阵，而实际的12864有带字库的，也有不带字库的；有5V电压的，也有~5V(内置升压电路)；归根到底的区别在于驱动控制芯片，常用的控制芯片有ST7920、KS0108、T6963C等等。

TFT液晶屏：段码LCD液晶屏驱动方法段码LCD液晶屏驱动方法首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。

大家可能会经常用驱动芯片来玩，例如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。

与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛。

但在控制上LCD较复杂，因为LCD 电极之间的相对电压直流平均值必须为0，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。

LCD显示有静态和时分割两种方式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。

下面以电子表的液晶显示为例，小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底部也是同时灭或亮，两个dot点也是同时亮或灭，其驱动方式是偏置比为1/2的时分割驱动，共有11个段电极和两个公共电极。

但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态，为什么？下面我们一起细细道来：第一步，段码式液晶屏的重要参数：工作电压，占空比，偏压比。

这三个参数非常重要，必须都要满足。

第二步，驱动方式：根据LCD的驱动原理可知，LCD像素点上只能加上AC电压，LCD显示器的对比度由COM脚上的电压值减去SEG脚上的电压值决定，当这个电压差大于LCD的饱和电压就能打开像素点，小于LCD阈值电压就能关闭像素点，LCD型MCU已经由内建的LCD驱动电路自动产生LCD驱动信号，因此只要I/O口能仿真输出该驱动信号，就能完成LCD的驱动。

段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压差必须是交替变化，例如第一时刻是正向的3V，那么第二时刻必须是反向的3V，注意一点，如果给段码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。

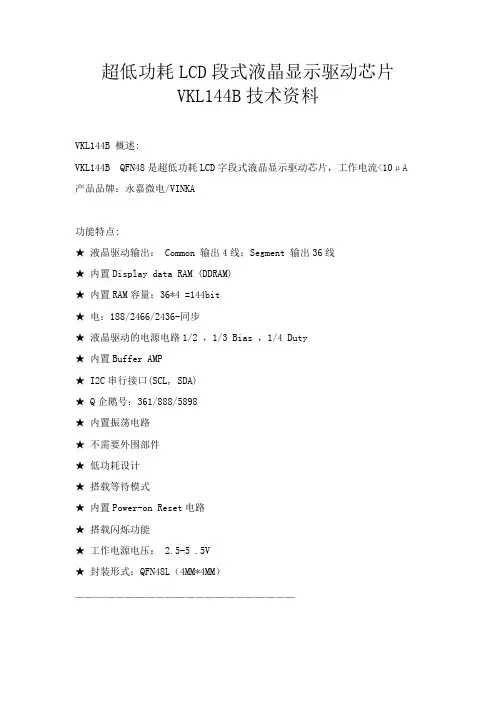

超低功耗LCD段式液晶显示驱动芯片VKL144B技术资料VKL144B 概述:VKL144B QFN48是超低功耗LCD字段式液晶显示驱动芯片，工作电流<10μA 产品品牌：永嘉微电/VINKA功能特点:★液晶驱动输出： Common 输出4线；Segment 输出36线★内置Display data RAM (DDRAM)★内置RAM容量：36*4 =144bit★电：188/2466/2436-同步★液晶驱动的电源电路1/2 ，1/3 Bias ，1/4 Duty★内置Buffer AMP★ I2C串行接口(SCL, SDA)★ Q企鹅号：361/888/5898★内置振荡电路★不需要外围部件★低功耗设计★搭载等待模式★内置Power-on Reset电路★搭载闪烁功能★工作电源电压： 2.5-5 .5V★封装形式：QFN48L（4MM*4MM）——————————————————————段码LCD驱动IC-高性价比.标准系列段码LCD驱动IC-抗干扰系列LED数码管显示驱动IC触摸触控IC系列简介如下：标准触控IC-电池供电系列：VKD223EB --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6VKD223B --- 工作电压/电流：2.0V-5.5V/5uA-3V 感应通道数：1 通讯接口最长响应时间快速模式60mS，低功耗模式220ms 封装：SOT23-6VKD233DB --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DH ---工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出有效键最长时间检测16SVKD233DS --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键封装：DFN6（2*2超小封装）通讯接口：直接输出，锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DR --- 工作电压/电流：2.4V-5.5V/1.5uA-3V 1感应按键封装：DFN6（2*2超小封装）通讯接口：直接输出，锁存(toggle)输出低功耗模式电流1.5uA-3VVKD233DG --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 1感应按键封装：DFN6（2*2超小封装）通讯接口：直接输出，锁存(toggle)输出低功耗模式电流2.5uA-3VVKD233DQ --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键封装：SOT23-6通讯接口：直接输出，锁存(toggle)输出低功耗模式电流5uA-3VVKD233DM --- 工作电压/电流：2.4V-5.5V/5uA-3V 1感应按键封装：SOT23-6 （开漏输出）通讯接口：开漏输出，锁存(toggle)输出低功耗模式电流5uA-3VVKD232C --- 工作电压/电流：2.4V-5.5V/2.5uA-3V 感应通道数：2 封装：SOT23-6通讯接口：直接输出，低电平有效固定为多键输出模式，內建稳压电路MTP触摸IC——VK36N系列抗电源辐射及手机干扰：VK3601L --- 工作电压/电流：2.4V-5.5V/4UA-3V3 感应通道数：1 1对1直接输出待机电流小，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6VK36N1D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：1 1对1直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6VK36N2P --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 脉冲输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOT23-6VK3602XS ---工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2锁存输出低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压封装：SOP8VK3602K --- 工作电压/电流：2.4V-5.5V/60UA-3V 感应通道数：2 2对2直接输出低功耗模式电流8uA-3V，抗电源辐射干扰，宽供电电压封装：SOP8VK36N2D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：2 1对1直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8VK36N3BT ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码锁存输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8VK36N3BD ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码直接输出触摸积水仍可操作，抗电源及手机干扰，可通过CAP调节灵敏封装：SOP8VK36N3BO ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 BCD码开漏输出触摸积水仍可操作，抗电源及手机干扰封装：SOP8/DFN8（超小超薄体积）VK36N3D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：3 1对1直接输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N4B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 BCD输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N4I---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：4 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N5D ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 1对1直接输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N5B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 BCD输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N5I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：5 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N6D --- 工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 1对1直接输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N6B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 BCD输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N6I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：6 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N7B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 BCD输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N7I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：7 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N8B ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 BCD输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N8I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：8 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N9I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：9 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）VK36N10I ---工作电压/电流：2.2V-5.5V/7UA-3V3 感应通道数：10 I2C输出触摸积水仍可操作，抗电源及手机干扰封装：SOP16/DFN16（超小超薄体积）1-8点高灵敏度液体水位检测IC——VK36W系列VK36W1D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道：1 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOT23-6备注：1. 开漏输出低电平有效 2、适合需要抗干扰性好的产品应用VK36W2D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道：2 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP8备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择VK36W4D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道：4 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择VK36W6D ---工作电压/电流：2.2V-5.5V/10UA-3V3 1对1直接输出水位检测通道：6 可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16备注：1. 1对1直接输出 2、输出模式/输出电平可通过IO选择VK36W8I ---工作电压/电流：2.2V-5.5V/10UA-3V3 I2C输出水位检测通道：8可用于不同壁厚和不同水质水位检测，抗电源/手机干扰封装：SOP16/DFN16备注：1. IIC+INT输出 2、输出模式/输出电平可通过IO选择。
