HT1623是专门为I / O型微控制器用于扩大显示功能的外围设备。
该设备的显示段是384模式（48X8）。
HT1623 LQFP100代理.它也支持串行接口，蜂鸣器响，看门狗定时器或时基定时器功能。
该HT1623是一个内存映射和多功能的LCD控制器。
该HT1623的软件配置特性使它适用于多种LCD应用，包括LCD模块和显示子系统。
只有三根线所需要的主机控制器和HT1623之间的接口。
该HT162X 系列有多种适应不同的应用产品。
HT1623产品特点★工作电压：2.7V～5.2V★内置RC振荡器★外部32.768kHz晶体或32kHz的频率源输入★1/4 bias，1/8 duty，帧频为64Hz★最大支持48X8模式，8commons,48segments★内置的内部电阻型偏置发生器★3线串行接口★8种时基/ WDT选择★时基或WDT溢出输出★内置LCD显示RAM★读/写地址自动递增★两个选择蜂鸣器频率（2kHz/4kHz）★断电命令降低功耗★软件配置功能★数据模式和命令模式指令★三种数据访问模式★VLCD引脚调整LCD工作电压★HT1623：100引脚LQFP封装 QFP100封装 DICE/裸片（下一页附图片）基本说明1623是一个外围设备专门设计的I / O型微控制器用于扩大显示功能。
该装置的显示部分384模式（48x8）。
它也支持串行接口，蜂鸣器响，看门狗定时器或时基定时器功能。
HT1623是一个内存映射和多功能的LCD 控制器。
在1623软件配置特征使它适合于多种LCD应用包括液晶显示模块和显示子系统。
只有三线的主机控制器和HT1623之间的接口要求。
该HT162X系列多种相匹配的各种应用产品。
（下一页附图片）。
用HT1621驱动LCD的方法HT1621是一种专门用于驱动液晶显示屏的电路芯片。
它主要由一个128x32位的RAM、一个系统控制单元、一个液晶电压驱动器和一个驱动信号产生器组成。
下面将详细介绍如何使用HT1621来驱动液晶显示屏。
首先，我们需要了解HT1621的引脚和功能。
HT1621具有36个I/O引脚，其中包括数据线D0-D15、片选线CS、读/写线WR、串行时钟线CLK、复位线RESET和外部时钟线CLOCK。
可以通过这些引脚来与HT1621进行通信和控制。
接下来，我们需要了解液晶显示屏的工作原理。
一般来说，液晶屏主要由一个像素矩阵和一个驱动电路组成。
驱动电路负责根据控制信号来控制像素的亮度。
液晶显示屏的像素矩阵可以根据需要进行修改，以显示所需的图形或文本。
基于以上原理，我们可以开始使用HT1621来驱动液晶显示屏。
以下是一个基本的步骤：1.连接电路：首先，将HT1621和液晶显示屏连接起来。
根据液晶显示屏的引脚分配表和HT1621的引脚分配表，进行正确的连接。
确保电路在工作时不会发生短路或其他问题。
2.初始化HT1621：在开始使用HT1621之前，需要执行一些初始化操作。
这包括设置像素矩阵的大小、选择使用的驱动模式（静态或动态）以及配置其他相关参数。
可以通过向HT1621发送一系列特定的配置命令来完成这些初始化操作。
3.发送数据：一旦HT1621完成初始化，就可以开始向液晶显示屏发送数据了。
可以通过编程将所需的图形或文本数据写入HT1621的RAM中。
注意，HT1621的RAM大小为128x32位，所以需要将图形或文本数据适当地分割和映射到RAM中的相应位置。
4.刷新液晶显示屏：一旦数据写入HT1621的RAM中，需要根据需要刷新液晶显示屏以显示所需的图形或文本。
可以通过向HT1621发送刷新命令来触发刷新操作。
HT1621将读取RAM中的数据并根据驱动电路的要求控制液晶显示屏中的像素亮度。

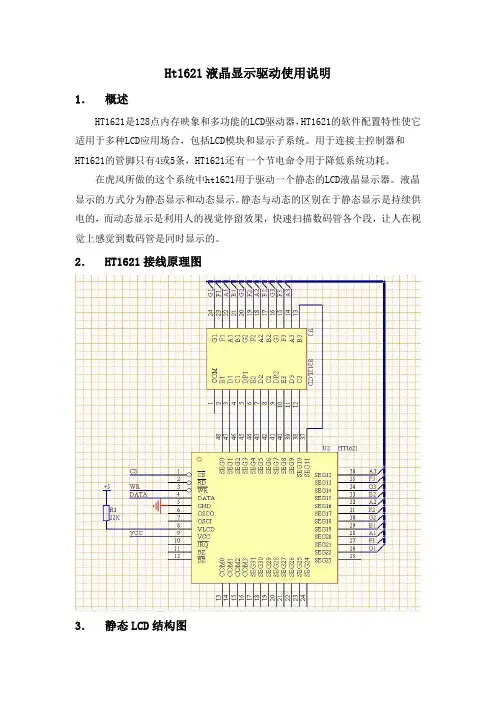

Ht1621液晶显示驱动使用说明1．概述HT1621是128点内存映象和多功能的LCD驱动器，HT1621的软件配置特性使它适用于多种LCD应用场合，包括LCD模块和显示子系统。
用于连接主控制器和HT1621的管脚只有4或5条，HT1621还有一个节电命令用于降低系统功耗。
在虎风所做的这个系统中ht1621用于驱动一个静态的LCD液晶显示器。
液晶显示的方式分为静态显示和动态显示。
静态与动态的区别在于静态显示是持续供电的，而动态显示是利用人的视觉停留效果，快速扫描数码管各个段，让人在视觉上感觉到数码管是同时显示的。
2．HT1621接线原理图3．静态LCD结构图4．几个曾经纠结的概念Time base：时基，即时间基准，可以用来输出，作为外部时钟的时间基准。
占空比：将所有公共电极（COM）各施加一次扫描电压的时间叫一帧,单位时间内扫描多少帧的频率叫帧频,将扫描公共电极（COM）选通的时间与帧周期之比叫占空比。
通常占空比等于公共电极数N的倒数,即1/N。
这就是说假如你要驱动4个液晶，就需要4个COM，那么你的占空比就要设定为1/4。
偏压比：指的是液晶的偏压系数，可以看看专业技术文章，偏压目的是克服交叉效应，通过把半选择点与非选择点的电压平均，适度提高非选择点的电压来抵消半选择点上的一部分电压，使半选择点上的电压下降，从而提高显示对比度；最终行半选择点和非选择点上的电压均为显示电压的1/a，1/a就称为偏压系数，也称为偏压。
此方法称为1/a偏压的平均电压法，简称为1/a偏压法。
VLCD(LCD驱动电压): LCD的驱动电压为加在点亮部分的段电压与公共电压之差(峰-峰值)。
5．关于RAM地址映射的概念为了这个问题困扰了很久，虎风太愚钝啦……Ht1621有一个32*4的LCD驱动，映射到32*4的RAM地址。
上图中写命令101后面跟6位RAM地址，那么这个地址是如何确定的呢？其实说白了也很简单，RAM地址就是SEG的序号。

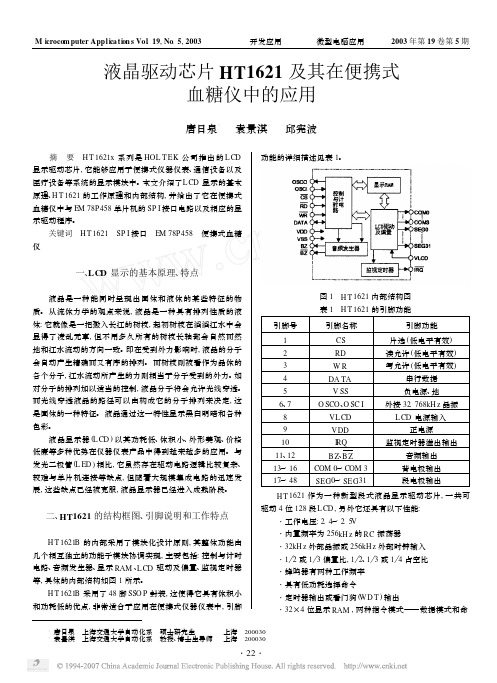

液晶驱动芯片HT 1621及其在便携式血糖仪中的应用唐日泉α 袁景淇α 邱宪波 摘 要 H T 1621x 系列是HOL T EK公司推出的L CD 显示驱动芯片,它能够应用于便携式仪器仪表、通信设备以及医疗设备等系统的显示模块中。
本文介绍了L CD 显示的基本原理、H T 1621的工作原理和内部结构,并给出了它在便携式血糖仪中与E M 78P 458单片机的SP I 接口电路以及相应的显示驱动程序。
关键词 H T 1621 SP I 接口 E M 78P 458 便携式血糖仪一、LCD 显示的基本原理、特点液晶是一种能同时呈现出固体和液体的某些特征的物质。
从流体力学的观点来说,液晶是一种具有排列性质的液体:它就像是一把撒入长江的树枝,起初树枝在滔滔江水中会显得了凌乱无章,但不用多久所有的树枝长轴都会自然而然地和江水流动的方向一致。
即在受到外力影响时,液晶的分子会自动产生精确而又有序的排列。
而树枝则被看作为晶体的各个分子,江水流动所产生的力则相当于分子受到的外力。
如对分子的排列加以适当的控制,液晶分子将会允许光线穿透。
而光线穿透液晶的路径可以由构成它的分子排列来决定,这是固体的一种特征。
液晶通过这一特性显示黑白明暗和各种色彩。
液晶显示器(L CD )以其功耗低、体积小、外形美观、价格低廉等多种优势在仪器仪表产品中得到越来越多的应用。
与发光二极管(L ED )相比,它虽然存在驱动电路逻辑比较复杂、较难与单片机连接等缺点,但随着大规模集成电路的迅速发展,这些缺点已经被克服,液晶显示器已经进入成熟阶段。
二、HT 1621的结构框图、引脚说明和工作特点H T 1621B 的内部采用了模块化设计原则,其整体功能由几个相互独立的功能子模块协调实现,主要包括:控制与计时电路、音频发生器、显示RAM 、L CD 驱动及偏置、监视定时器等,具体的内部结构如图1所示。
H T 1621B 采用了48脚SSO P 封装,这使得它具有体积小和功耗低的优点,非常适合于应用在便携式仪器仪表中,引脚功能的详细描述见表1。
HT1621与MCP144比较
微控网
1 / 1
HT1621与MCP144比较
微控网 DC
项目HT1621 MCP144 开显示工作电流≥160uA ≈6uA(低功耗模式)
关显示休眠电流>10uA ≈0.09uA 显示段数128段144段
封装体积SSOP48(16x7.5x2.3mm) TSSOP48(12.6x6.2x1.1mm) 接口介绍3-4 GPIO 2 GPIO 或I2C 成本≈1.5 RMB(1KU Price) ≤3.0RMB(1KU Price) 器件类型非低功耗类型低功耗类型
应用场合消费类、普通设备、家电费率表、仪器仪表、医疗、工控
我该如何选择?
如果对你的产品对低成本、货源供应多、应用场合要求不
高的话，选用HT1621是合适的。
但产品以性能可靠性优先、功耗要求苛刻、显示段数多、仪
器仪表领域应用，推荐你使用MCP144。
除此之外，在有I2C模块的MCU应用中还可以减少程序代
码量。
在系统中同时可以与其他I2C接口的器件分享总线，
从而节省MCU的GPIO资源使用。
HT1621测试驱动程序，高手勿喷！最近在某宝淘元件的时候，一同买了几种段码LCD模块。
据说是HT1621驱动的，所以在网上搜索来搜索去。
下了好多代码，基本都是加了其他功能的，对于我一个新手来说，其实要的只是驱动显示LCD的程序就可以了。
在不断的搜索研究中发现一位网友发布的一个HT1621测试驱动程序。
这里我在里做了一点点修改和增加了一些备注。
下面上代码：1.// - - * * * * * * * HT1621 段码屏驱动 * * * * * * *2.// - - * MCU: AT89C51 单片机 *3.// - - * MCU-Crystal: 12M 24M 晶振 *4.// - - * Version: 00 版本 *5.// - - * Last Updata: *6.// - - * Author: *7.// - - * Description: HT1621 段码屏驱动 *8.// - - * C 语言程序 *9.// - - * * * * * * * * * * * * * * * * * * * * * * *10.11.12./********************************************************13.功能描述: HT1621芯片测试程序14.15.说明：本测试程序能够测试HT1621的每一个字段，16.17.依次点亮每一个字段18.19.参数：20.********************************************************/21.22.// - - 引用库23.#include24.25.26.// - - 定义函数27.#define uchar unsigned char28.#define uint unsigned int29.30.#define BIAS 0x52 //0b1000 0101 0010 1/3duty 4com31.#define SYSDIS 0X00 //0b1000 0000 0000 关振系统荡器和LCD偏压发生器32.#define SYSEN 0X02 //0b1000 0000 0010 打开系统振荡器33.#define LCDOFF 0X04 //0b1000 0000 0100 关LCD偏压34.#define LCDON 0X06 //0b1000 0000 0110 打开LCD偏压35.#define XTAL 0x28 //0b1000 0010 1000 外部接时钟36.#define RC256 0X30 //0b1000 0011 0000 内部时钟37.#define TONEON 0X12 //0b1000 0001 0010 打开声音输出38.#define TONEOFF 0X10 //0b1000 0001 0000 关闭声音输出39.#define WDTDIS 0X0A //0b1000 0000 1010 禁止看门狗40.41.// - - 定义接口42.// - - HT1621控制位（液晶模块接口定义，根据自已的需要更改）43.sbit HT1621_CS=P3^2; // - - HT1621使能引脚44.sbit HT1621_WR=P3^3; // - - HT1621时钟引脚45.sbit HT1621_DAT=P3^4; // - - HT1621数据引脚46.47.// - - 定义变量,数组48.uchar code49.Ht1621Tab[]={0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x 00,0x00,0x00,0x00,50.51.0x00,0x00,0x00,0x00,0x00};52.53.// - - 定义子程序函数54.void Ht1621_Init(void); // - - 初始化 HT162155.void Ht1621Wr_Data(uchar Data,uchar cnt); // - - HT1621 写入数据函数56.void Ht1621WrCmd(uchar Cmd); // - - HT1621 写入命令函数57.void Ht1621WrOneData(uchar Addr,uchar Data); // - - HT1621 在指定地址写入数据函数58.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt); // - - HT1621 连续写入数据函数59.60.void Ht1621_delay_10us(uint n); // - - 10微秒的延时子程序61.void Ht1621_delayms(uint xms); // - - 1毫秒延时程序62.63./********************************************************64.函数名称：void Ht1621_Init(void)65.功能描述: HT1621初始化66.全局变量：无67.参数说明：无68.返回说明：无69.版本：1.070.说明：初始化后，液晶屏所有字段均显示71.********************************************************/72.void Ht1621_Init(void)73.{74.HT1621_CS=1;75.HT1621_WR=1;76.HT1621_DAT=1;77.Ht1621_delayms(500); // - - 延时使LCD工作电压稳定78.Ht1621WrCmd(BIAS);79.Ht1621WrCmd(RC256); // - - 使用内部振荡器80.Ht1621WrCmd(SYSDIS); // - - 关振系统荡器和LCD偏压发生器81.Ht1621WrCmd(WDTDIS); // - - 禁止看门狗82.Ht1621WrCmd(SYSEN); // - - 打开系统振荡器83.Ht1621WrCmd(LCDON); // - - 打开声音输出84.}85.86./******************************************************87.函数名称：void Ht1621Wr_Data(uchar Data,uchar cnt)88.功能描述: HT1621数据写入函数89.全局变量：无90.参数说明：Data为数据，cnt为数据位数91.返回说明：无92.说明：写数据函数,cnt为传送数据位数,数据传送为低位在前93.*******************************************************/94.void Ht1621Wr_Data(uchar Data,uchar cnt)95.{96.uchar i;97.for (i=0;i<>98.{99.HT1621_WR=0;100.Ht1621_delay_10us(1);101.HT1621_DAT=Data&0x80;102.Ht1621_delay_10us(1);103.HT1621_WR=1;104.Ht1621_delay_10us(1);105.Data<>106.}107.}108.109./******************************************************** 110.函数名称：void Ht1621WrCmd(uchar Cmd)111.功能描述: HT1621命令写入函数112.全局变量：无113.参数说明：Cmd为写入命令数据114.返回说明：无115.说明：写入命令标识位100116.********************************************************/ 117.void Ht1621WrCmd(uchar Cmd)118.{119.HT1621_CS=0;120.Ht1621_delay_10us(1);121.Ht1621Wr_Data(0x80,4); // - - 写入命令标志100 122.Ht1621Wr_Data(Cmd,8); // - - 写入命令数据123.HT1621_CS=1;124.Ht1621_delay_10us(1);125.}126.127./******************************************************** 128.函数名称：void Ht1621WrOneData(uchar Addr,uchar Data)129.功能描述: HT1621在指定地址写入数据函数130.全局变量：无131.参数说明：Addr为写入初始地址，Data为写入数据132.返回说明：无133.说明：因为HT1621的数据位4位，所以实际写入数据为参数的后4位134.********************************************************/ 135.void Ht1621WrOneData(uchar Addr,uchar Data)136.{137.HT1621_CS=0;138.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101139.Ht1621Wr_Data(Addr<2,6); -="" -="">140.Ht1621Wr_Data(Data<4,4); -="" -="">141.HT1621_CS=1;142.Ht1621_delay_10us(1);143.}144.145./******************************************************** 146.函数名称：void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt)147.功能描述: HT1621连续写入方式函数148.全局变量：无149.参数说明：Addr为写入初始地址，*p为连续写入数据指针，t为写入数据总数151.返回说明：无152.说明：HT1621的数据位4位，此处每次数据为8位，写入数据153.总数按8位计算154.********************************************************/ 155.void Ht1621WrAllData(uchar Addr,uchar *p,uchar cnt) 156.{157.uchar i;158.HT1621_CS=0;159.Ht1621Wr_Data(0xa0,3); // - - 写入数据标志101160.Ht1621Wr_Data(Addr<2,6); -="" -="">161.for (i=0;i<>162.{163.Ht1621Wr_Data(*p,8); // - - 写入数据164.p++;165.}166.HT1621_CS=1;167.Ht1621_delay_10us(1);168.}169.170.void Ht1621_delay_10us(uint n) // - - 10微秒的延时子程序171.{172.uint i,j;173.for(i=n;i>0;i--)174.for(j=2;j>0;j--);175.}176.177.void Ht1621_delayms(uint xms) // - - 1毫秒延时程序178.{179.uint i,j;180.for(i = xms;i > 0;i --)181.for(j = 110;j > 0;j --);182.}183.184.185./***********************************186.HT1621 测试程序，作为库文件请注释掉187.***********************************/188.void main()189.{190.uchar i,j,t;191.Ht1621_Init(); // - - 上电初始化LCD192.Ht1621_delayms(5000); // - - 延时一段时间193.while(1){194.Ht1621_delayms(2000);195.Ht1621WrAllData(0,Ht1621Tab,16); // - - 清除1621寄存器数据，暨清屏196.for (i=0;i<>197.{198.t=0x01;199.for (j=0;j<>200.{201.Ht1621WrOneData(i,t);202.t<>203.t++;204.P1_5=~P1_5; // - - 循环点亮LED205.Ht1621_delayms(500);206.}207.}208.}209.}210.经测试在12M 24M 的晶振下能正常显示。

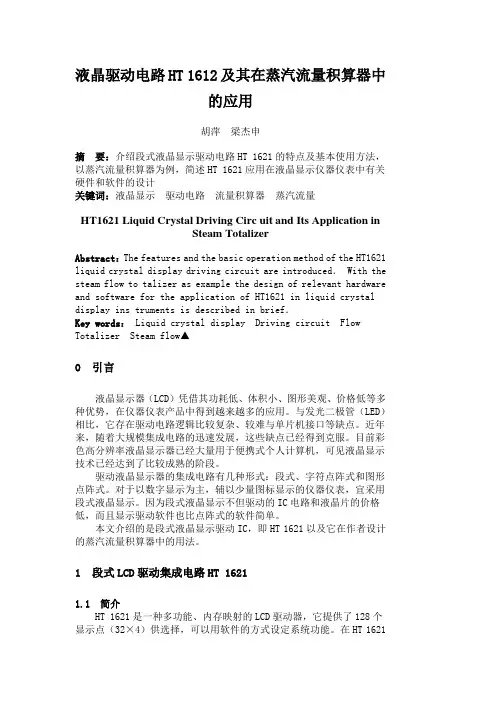

液晶驱动电路HT 1612及其在蒸汽流量积算器中的应用胡萍梁杰申摘要：介绍段式液晶显示驱动电路HT 1621的特点及基本使用方法，以蒸汽流量积算器为例，简述HT 1621应用在液晶显示仪器仪表中有关硬件和软件的设计关键词：液晶显示驱动电路流量积算器蒸汽流量HT1621 Liquid Crystal Driving Circ uit and Its Application inSteam TotalizerAbstract：The features and the basic operation method of the HT1621 liquid crystal display driving circuit are introduced． With the steam flow to talizer as example the design of relevant hardware and software for the application of HT1621 in liquid crystal display ins truments is described in brief．Key words：Liquid crystal display Driving circuit Flow Totalizer Steam flow▲0 引言液晶显示器（LCD）凭借其功耗低、体积小、图形美观、价格低等多种优势，在仪器仪表产品中得到越来越多的应用。
与发光二极管（LED）相比，它存在驱动电路逻辑比较复杂、较难与单片机接口等缺点。
近年来，随着大规模集成电路的迅速发展，这些缺点已经得到克服。
目前彩色高分辨率液晶显示器已经大量用于便携式个人计算机，可见液晶显示技术已经达到了比较成熟的阶段。
驱动液晶显示器的集成电路有几种形式：段式、字符点阵式和图形点阵式。
对于以数字显示为主，辅以少量图标显示的仪器仪表，宜采用段式液晶显示。
第十七节：液晶屏第三大类定律—任意位置显示一个点（HT1621驱动段码液晶屏）
（1）开场白：
段码液晶屏往往应用在出货量比较大的家用消费类电子，比如空调遥控器，小时候带的电子手表等，都是段码屏。
段码屏是非标屏，都是客户定做的，第一次开模费大概一两千元，厂家一般都会有起订量的要求，除此之外，它的单位成本相对要比点阵屏要便宜，而且我个人认为显示的效果要比点阵屏漂亮。
段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。
有两种常用的驱动方案:
第一种：如果单片机内部集成了seg和com引脚的液晶驱动模块，直接用单片机驱动。
第二种：单片机用3个IO口跟HT1621进行通讯，用HT1621驱动段码屏。
这节我重点介绍第二种。
HT1621有4个COM，分别是com3,com2,com1,com0。
有32个SEG，分别是SEG0,SEG1….SEG31。
什么是COM，什么是SEG？用鸿哥的思路来解释，COM就是横向上的X坐标，SEG就是纵向上的Y坐标。
X坐标与Y坐标组合成一张表格，每格代表一个显示点。
比如HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。
因为纵向上有32行，因此Y轴的地址范围是0到31。
每一行X轴上的4个点，我们用一个字节来表示。
一个字节有8位，高4位分别代表这个4个点，低4位为空。
比如第一行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00，然后放到鸿哥精心研制的seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了.
（2）功能需求：
在COM和SEG组成的4X32表格中，显示第二行的第3和第4两个点。
（3）硬件原理：
用单片机的3个IO口分别跟HT1621的CS,WR,DATA连接。
（4）源码适合的单片机:STC11F04E,晶振为11.0592MHz。
（5）源代码讲解如下：
#include "REG52.H"
#include "absacc.h"
#include "intrins.h"
#include "stdio.h"
#define BIAS 0X52 //此处千万小心，鸿哥在上个月的一个项目中就是在这里被卡了7天。
//必须跟硬件电路的COM匹配。
1个或者2个COM:0x42。
3个COM:0x4A。
4个COM:0x52
#define RC256 0X30
#define SYSTEN 0X02
#define SYSDIS 0X00
#define LCDON 0X06
void SendBitToHT1621(unsigned char nbit,unsigned char n);//发送一个字节中的N位到HT1621里,驱动程序的最底层部分
void write_com(unsigned char cmdcode); //写命令到LCD
void init_lcd(); //--初始化LCD屏
void seg_display(unsigned char col, unsigned char pag); //显示基本单位点
void screen_clear (); //清空屏幕的内容
//补充说明：吴坚鸿程序风格是这样的，凡是输出IO后缀都是_dr,凡是输入的//IO后缀都//是_sr
sbit ht162x_data_dr=P3^1;
sbit ht162x_cs_dr=P3^6;
sbit ht162x_wr_dr=P3^0;
main()
{
init_lcd(); //初始化液晶屏
screen_clear ();//清空整屏显示内容
seg_display(0x30,1); //在COM和SEG组成的4X32表格中，显示第二行的第3和第4两个点。
while(1)
{
;
}
}
//发送一个字节中的N位到HT1621里,驱动程序的最底层部分
void SendBitToHT1621(unsigned char nbit,unsigned char n)
{
unsigned char i;
for(i=0;i<n;i++)
{
ht162x_wr_dr=0;
if(nbit>=0x80) //判断最高位
ht162x_data_dr=1;
else
ht162x_data_dr=0;
_nop_();
_nop_();
_nop_();
ht162x_wr_dr=1;
_nop_();
_nop_();
_nop_();
nbit<<=1;
}
}
//------------------写命令到LCD，,驱动液晶程序的一部分------------------------------ void write_com(unsigned char cmdcode)
{
ht162x_cs_dr=0; //选通HT1621
_nop_();
_nop_();
SendBitToHT1621(0x80,4);
SendBitToHT1621(cmdcode,8);
_nop_();
_nop_();
ht162x_cs_dr=1;
_nop_();
_nop_();
_nop_();
}
//*------------------初始化LCD屏--------------------------*/
void init_lcd()
{
write_com(SYSTEN); //Turn on system oscillator
write_com(RC256); //启动内部256KRC 振荡器
write_com(BIAS); // 1/3 bais . 4 duty
write_com(LCDON); //开启LCD
}
//显示基本单位点，本节的核心内容。
col代表X轴，X轴的数据用位来表示,一个字节中的高4位来表示。
pag代表Y轴
void seg_display(unsigned char col, unsigned char pag)
{
pag<<=2;
ht162x_cs_dr=0; //选通HT1621
_nop_();
_nop_();
SendBitToHT1621(0xA0,3); //发送写数据模式101
SendBitToHT1621(pag,6); //发送Y轴数据
SendBitToHT1621(col,4); //发送X轴数据
ht162x_cs_dr=1;
_nop_();
_nop_();
}
//*------------------清空屏幕的内容---------------*/
void screen_clear ()
{
unsigned char i;
unsigned char y=0;
for(i=0;i<32;i++)
{
seg_display(0x00,y);
y=y+1;
}
}
（6）小结：
因为段码屏是一种客户定做的屏，每种屏的字库表都会不一样，因此我在这节只列出最核心的驱动程序，上层的应用程序大家以后根据项目自己编写，只要多利用查表，与(&)和或(|)这两种位运算符来处理，不难。
软件设置初始化HT1621的配置参数时，要特别注意实际电路上用了多少个COM，然后设置相等的COM配置，否则，应用在大段码显示屏的项目时，有可能因为驱动力不够，会显示乱码。
鸿哥在上个月的一个项目中就是被这样的问题卡住了，还好鸿哥功力深厚，仅仅用了7天就找出了问题，现在分享给大家。
