《机械制图》中点线面投影教学

模块三点、直线、平面的投影〖相关描述〗组成物体的基本几何元素是点、线、面。

为了表达物体的结构，必须首先掌握几何元素的投影规律。

〖知识准备〗学习情境一点的投影一、点的三面投影特性如图3-1，由于投影面相互垂直，所以连影线也相互垂直，八个顶点A、a、aY、a′、a″、aX、O、aZ构成正六面体，根据正六面体的性质，可以得出点的三面投影图的投影特性如下。

（1）点的正面投影和水平投影的连线垂直于OX轴，即aa′⊥OX；点的正面投影和侧面投影的连线垂直于OZ轴，即a′a″⊥OZ；同时aaYH⊥OYH，a″aYW⊥OYW。

（2）点的投影到投影轴的距离，反映空间点到另一投影面的距离，即a′aX=a″ aYW=Aa，也即空间点A到H面的距离；aaX=a″aZ=Aa′，也即空间点A到V面的距离；a′aZ=aaYH=Aa″，也即空间点A到W面的距离。

图3-1 立体上点的投影二、点的投影与直角坐标若将三面投影体系看作直角坐标系，则投影面为坐标面，投影轴为坐标轴，这时点O即为坐标原点，如图31所示。

规定OX轴从点O向左为正，OY轴从点O向前为正，OZ轴从点O向上为正，反之为负。

从图31可得，点A(xA，yA,zA)的投影与坐标有下述关系：xA=OaX=a′aZ；yA=OaY=aaX；zA=OaZ=a′aX。

因此，若已知点的坐标(x，y,z)，就可以画出点的投影图。

三、特殊位置点的投影特殊情况下，点可以属于投影面或投影轴。

1.属于投影面的点当点的某一个坐标为0时，点就从属于一个投影面。

如图3-4(a)所示，点A的Z坐标zA=0，则点A在H面上。

点A的水平投影a与空间点A重合，正面投影a′在OX轴上，侧面投影a″在OYW轴上。

所以，属于投影面的点的投影特性如下。

（1）点的一个投影与空间点本身重合。

（2）点的另外两个投影在坐标轴上。

2.在投影轴上的点当点的两个坐标为0时，点就在投影轴上。

如图3-4(b)所示，点B的X坐标xB=0，Y坐标yB=0，则点B在Z轴上。

江苏省XY中等专业学校2022-2023-1教案教学内容1.点的三面投影习惯上我们将空间点用大写的字母表示，其投影用相应的小写字母表示。

空间点A的位置确定后，那么它的三面投影（a、a′、a″）投影就确定了，反之如果空间一点的三面投影确定，则空间点的位置也就确定。

2.点的三面投影规律（教师要注意解释）aa′⊥OX；a′a″⊥OZ；a′a yH= a″a yE点的投影规律与“长对正、宽相等和高平齐”是一致的。

3.点的投影和直角坐标系的关系A（x、y、z）空间A点到W面的距离为坐标X，即A→W=x；空间A点到V面的距离为坐标X，即A→V=y；空间A点到H面的距离为坐标X，即A→H=z。

空间点A与其坐标（x、y、z）式一一对应的关系，同样空间点A与其三面投影（a、a′、a″）也是一一对应的关系，从而我们可以得出点的投影与点的坐标也存在着一定的联系。

即水平投影a→(x、y)；正面投影a→(x、z)；侧面投影a→(y、z)教学内容教师提问：点的三个坐标值与点的位置有什么样的关系？即坐标值为多少时，点在空间？点在投影面上？点在投影轴上？点在原点？例题1：已知点A的V面投影a'和W面投影a X，求作H面投影a。

分析：根据点的投影规律可知：aa′⊥OX，过a′点作OX轴的垂线a′a X,所求a必定在a'a X的延长线上。

由aa X= a″a z，可确定a在a′a X延长线上的位置。

作图：（1）过a′作a′a X⊥OX并延长，如图2-14b所示。

（2）量取aa X= a″a z，可求得a。

也可如图2-14c 所示，利用45。

线作图。

4.两点的相对位置前面我们已经知道点在空间里的位置可由其坐标值来确定，假如空间里有两点A和B，那么它们之间的位置关系又如何确定？空间两点的位置关系可由两点的同名坐标值的差来确定。

如xA>xB、yB>yA、zA>zB，则点A在点B的左边、后面和上面。

例题2：已知空间点C（16，5，6），点D在点C 之右10mm、之前7mm、之上8mm，求作C、D两点的三面投影，如图2-16所示。

机械制图教案-点、直线和曲面的投影1. 引言本教案介绍了机械制图中点、直线和曲面的投影方法。

通过研究这些技巧，学生将能够准确地表示三维物体在二维平面上的投影。

2. 知识点2.1 点的投影- 点的投影是将三维空间中的点投射到二维平面上的方法。

- 介绍点的正投影和侧投影的概念。

- 研究如何根据点在三维空间中的坐标计算它的投影坐标。

2.2 直线的投影- 直线的投影是将三维空间中的直线投射到二维平面上的方法。

- 介绍直线在正投影和侧投影中的表现形式。

- 研究如何根据直线在三维空间中的两点坐标计算它的投影坐标。

2.3 曲面的投影- 曲面的投影是将三维空间中的曲面投射到二维平面上的方法。

- 介绍曲面在正投影和侧投影中的表现形式。

- 研究如何根据曲面在三维空间中的参数方程计算它的投影形状。

3. 教学方法- 理论讲解：介绍点、直线和曲面在投影中的基本概念和原理。

- 实例演示：通过具体的例子演示点、直线和曲面的投影计算方法。

- 练指导：提供一些练题和题答案，让学生巩固所学知识。

4. 教学评估- 口头提问：对学生进行口头提问，检验他们对点、直线和曲面投影知识的掌握程度。

- 练测验：提供一些练题，让学生进行实际计算，评估他们的运用能力。

5. 资源需求- 投影仪：用于展示理论部分的演示和示例图形。

- 教材：提供相关理论知识和练题。

- 计算工具：学生可以使用计算器进行投影计算。

6. 教学计划本教案按照以下教学计划进行：7. 教学目标- 理解点、直线和曲面的投影概念。

- 学会计算点、直线和曲面的投影坐标。

- 能够应用投影技巧解决实际问题。

8. 总结本教案涵盖了机械制图中点、直线和曲面的投影方法。

通过系统研究这些知识点，学生将能够准确地表示三维物体在二维平面上的投影，为日后的机械制图实践打下坚实的基础。

注意：以上文档为教案提纲，实际编写时需适量扩展内容，以确保教案的完整性和详细性。

点、直线和平面的投影教学目的要求:1.点的投影及作图.2.各种位置直线的投影,及两直线的相对位置.3.直角三角形法求直线的实长和倾角,直角定理.4.各种位置平面的投影,平面上取点取线的作图.教学重点难点:1.各种位置直线的投影.2.各种位置平面的投影.3.平面上取点取线的作图.学时: 3§ 1点的投影1.1点的三面投影本节教学目标：点在第一分角中各种位置的投影特性和作图方法。

重点：点在两投影面体系及三投影面体系中的投影，两点的相对位置及重影点的投影。

难点：重影点的投影。

引入：点是最基本的几何元素，以此来分析点在空间中的位置关系及规律。

1.1.1三面投影的规律点的三面投影：水平投影 a → H正面投影 a´→ V侧面投影 a″→ W点的三面投影规律：a′a ⊥ oxa′a″⊥ oza aх =a″az1.1.2点的投影与坐标的关系一、三投影面体系中点的投影A a = a′ax = a″ay = 高标（Z标）A a′= a ax = a″az = 纵标（Y标）A a″= a′az = aay = 横标（X标）V、H 投影反映XV、W 投影反映ZH、W 投影反映Y1.点在三投影面体系中的投影空间点 A的位置确定后，那么它的三面投影（ a、a′、 a″）投影就确定了，反之如果空间一点的三面投影确定，则空间点的位置也就确定。

2.术语及规定习惯上我们将空间点用大写的字母表示，其投影用相应的小写字母表示。

3.投影性质点的两投影的连线垂直于相应的投影轴；点的投影到投影轴的距离反映空间点到投影面的距离。

二、特殊位置点的投影1.其他分角内的点两投影面体系——四分角；三投影面体系——八分角。

2.其他情况投影面上的点的投影关系；投影轴上的点的投影关系1.2两点的相对位置和重影点1.2.1两点的相对位置根据两点相对于投影面的坐标不同，即可确定两点的相对位置。

XA<XB B点在A左方 YA>YB B点在A点后方 ZA>ZB B点在A点下方例：比较三棱锥四个顶点S、A、B、C的位置。

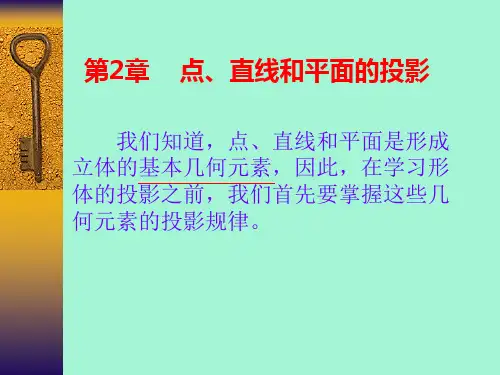

第二章点、直线和平面的投影我们知道，点、直线和平面是形成立体的基本几何元素，因此，在学习形体的投影之前，我们首先要掌握这些几何元素的投影规律。

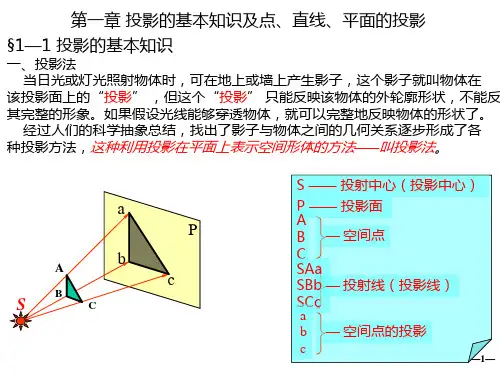

§2-1 投影的基本知识一．投影的形成人们在投影现象的基础上，经过科学的抽象：将太阳光或灯光抽象为投射中心，将光线抽象为投射线，将地面抽象为投影面，于是就形成了投影方法。

．．．形．的方法。

●投影的三要素：投射线、形体、投影面●三要素之间关系：人（投射线）——物——面二．投影法的分类1．中心投影法：投射线从投影中心出发的投影法。

（投影线交于一点）缺点：随着物体和投影面之间距离的改变，其投影图的大小会改 变；随着投射角度不同，其投影图的形状也有所变化。

因而 不能反映物体的真实形状和大小，不适合绘制机械图样。

特点：立体感较强，建筑上用作透视投影，绘制建筑物的效果图。

2．平行投影法：投射线互相平行⑴斜投影法——投射线 投影面 缺点：投射角度不同，图形形状变化。

特点：立体感较强，用作斜轴测投影。

⑵正投影法——投射线⊥投影面特点：能够反映形体的真实形状和大小，工程上多。

应用：工程上应用的正投影法有正投影图——绘制机械图样 正轴测投影图——绘制立体图 标高投影图——表达地形图三． 正投影的基本性质a) 显实性——线或面平行于投影面b) 积聚性——线或面垂直于投影面c) 类似性——线或面倾斜于投影面d) 平行性——空间互相平行的直线，其同面投影依然保持平行。

四．多面正投影法点Ａ的空间位置的。

是不能唯一的确定其空间形状的。

多面正投影图具有正投影法的所有性质，并具有良好的度量性,只要物体上的平面或直线与投影面平行，就能反映其实形或实长。

最常见的是三面正投影（三视图）。

§2-2 点的投影点是组成形体的最基本几何元素，在形体中以顶点（交点）的形式存在。

一． 点在三投影面体系中的投影１． 三投影面体系的建立三个投影面互相垂直（V ⊥H ⊥W H V —— W 三个投影轴互相垂直（OX ⊥OY ⊥OZ ） OX ——V 面与H 面的交线，代表长度方向 OY ——H 面与W 面的交线，代表宽度方向 OZ ——V 面与W 面的交线，代表高度方向 2． 点在三投影面体系中的投影及三投影面的展开 水平投影a ——从上向下投影到H 正面投影a ′——从前向后投影到侧面投影a ″——从左向右投影到 直的投影面展开在一个平面上。
