技术交底大全(盖梁钢筋加工)

盖梁技术交底一、施工准备1、组织有关人员学习有关规范、规程和《公路工程质量检验评定标准》（JTG F80/1-2004）、《公路桥涵施工技术规范》(JTJ041-2000），对特殊工种机械操作人员及钢筋工等人员进行培训和技能考核，提高每位员工的质量、安全意识，必须坚持持证上岗。

2、所用材料必须符合有关技术标准规定，使用前必须严格审核所选用材料的出厂合格证和试验报告，并送往试验室进行验证，合格材料才可使用，不合格的材料一律清除出场。

3、机械设备拌和站、砼吊装设备、拼装模板、砼搅拌输送罐车、插入式振动器，加固设备、提升设备若干。

4、劳动力安排：配备技术员2人，负责质量管理（轮班作业，必须做到有人施工就有人做技术指导）；配备管理人员2人，全面负责现场施工管理工作（轮班作业，必须做到有人施工就有人管理）；施工全面展开时，实行流水作业。

5、现场平整完毕，具备混凝土运输车通行条件。

二、盖梁施工1、施工准备施工前首先凿除墩柱表面至设计标高，整修好接接茬钢筋，然后在墩顶测放中线并划出盖梁底平面尺寸位置。

盖梁混凝土的施工要根据具体情况，分层浇筑，浇筑前必须坐浆。

混凝土由搅拌运输车从拌和站运送到墩位，采用吊车提升，模内砼分层厚度30cm，插入式振动器定人定位捣固密实，灌筑完毕后，及时采用塑料薄膜覆盖，洒水养生。

盖梁施工工艺流程如下：施工准备→绑扎钢筋→安装模板→浇注混凝土→拆模养生测量定位钢筋绑扎安装模板监理工程师签证拆模养生浇注砼盖梁施工完毕，及时对中线、标高等进行测量，用墨线划出盖梁的中心线、梁端线。

2、钢筋的制作⑴钢筋的质量钢筋应无灰尘、无有害的锈蚀，无分散锈皮、油漆、油脂或其它杂质。

每批钢材应有工厂试验报告、质量证明、对钢筋受损表面其截面积的减少不大于５％，微弯钢筋可机械和人工进行调直，对轻微浮锈要进行除锈处理，每批钢筋都必须在试验合格，经监理批准后方可使用。

⑵钢筋的制作成型钢筋由加工厂加工成型，钢筋加工厂内需设置钢筋操作台、配备卷扬机、弯筋机、切割机等，并做好在雨天施工保证措施。

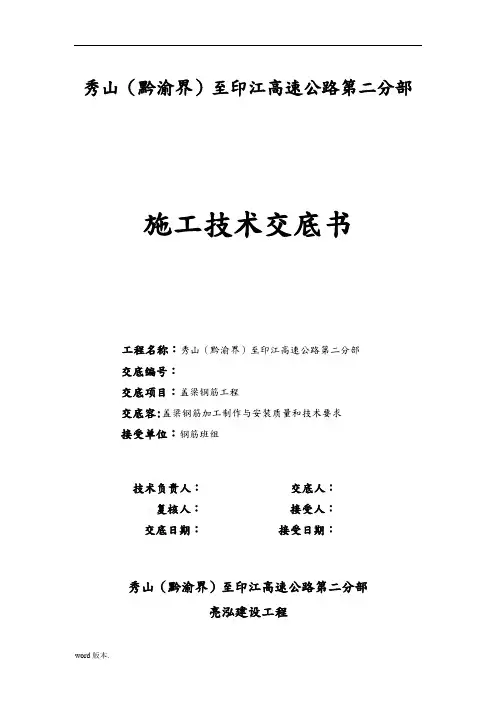

秀山（黔渝界）至印江高速公路第二分部施工技术交底书
工程名称：秀山（黔渝界）至印江高速公路第二分部
交底编号：
交底项目：盖梁钢筋工程
交底容:盖梁钢筋加工制作与安装质量和技术要求
接受单位：钢筋班组
技术负责人：交底人：
复核人：接受人：
交底日期：接受日期：
秀山（黔渝界）至印江高速公路第二分部
亮泓建设工程
施工技术交底记录工程名称: 秀山（黔渝界）至印江高速公路第二分部编号：
土过程中不得有变形、开焊或松脱现象；骨架安装时，应保证其在模型中的正确位置，不得倾斜、扭曲，也不得改变保护层规定的厚度。

11、箍筋与主筋要垂直，箍筋转角处与主筋交点均要绑扎，主筋与箍筋非转角部分的相交点呈梅花形交错绑扎。

12、钢筋加工一律采用E5系列焊条，严禁采用其他系列。

13、安装钢筋的允许偏差如下：
注：表中钢筋保护层厚度的实测偏差不得超出允许偏差。

本施工区段钢筋净保护层3cm
二、技术措施：
1、钢筋骨架的制作
在进行钢筋加工前，必须将钢筋表面的油渍、漆皮、鳞锈等清除干净，并且在加工前对钢筋进行检验，合格后才能使用。

盖梁钢筋骨架半成品的制作同一在钢筋棚集中完成，加工好的钢筋按照规格、长度、编号堆放整齐，并检查钢筋长度和数量是否满足要求，同事注意防雨防锈。

2、骨架的拼装
钢筋拼装前，对所有焊缝接头的钢筋要检查每根接头是否符合焊接要求。

拼
（交底一式二份，生产班组一份、管理部存档一份）。

钢筋分项工程技术交底一、钢筋操作安全1、钢筋加工:(1)、机械必须设置防护装置,注意每台机械必须一机一闸并设漏电保护开关。

(2)、工作场所保持道路畅通,危险部位必须设置明显标志。

(3)、操作人员必须持证上岗。

熟识机构性能和操作规程。

2、钢筋安装:(1)、搬运钢筋时,要注意前后方向有无碰撞危险或被钩持料物,特别是避免碰挂周围和上下方向的电线。

人工抬运钢筋,上户卸料要注意安全。

(2)、起吊或安装钢筋时,应和附近高压线路或电源保持一定安全距离,在钢筋林立的场所,雷雨时不准操作和站人。

(3)、在高空安装钢筋应选好位置站稳,系好安全带。

3、钢筋电弧焊:(1)、焊机必须接地良好,不准在露大雨水的环境下工作。

(2)、焊接施工场所不能使用易燃材料搭设,现场高空作业必须系好安全带,按规定配戴防护用品。

二、钢筋绑扎作业安全技术措施1) 进入现场，必须戴好安全帽，扣好帽带，并正确使用个人劳动保护用具。

2) 操作人员必须身体健康，并经过专业培训考试合格，在取得有关部门颁发的操作证或特殊工种操作证后，方可独立操作。

学员必须在师傅的指导下进行操作。

3) 钢筋断料、配料、弯料等工作应在地面进行，不准在高空操作。

4) 搬运钢筋要注意附近有无障碍物、架空电线和其他临时电气设备，防止钢筋在回转时碰撞电线或发生触电事故。

5) 现场绑扎悬空大梁钢筋时，不得站在模板上操作，必须要在脚手板上操作；绑扎独立柱头钢筋时，不准站在钢箍上绑扎，也不准将木料、管子、钢模板穿在钢箍内作为立人板。

6) 起吊钢筋骨架下方禁止站人，必须待骨架降到距模板1m以下才准靠近，就位支撑好方可摘钩。

7) 起吊钢筋时，规格必须统一，不准长短参差不一，不准一点吊。

8) 切割机使用前，须检查机械运转是否正常，有否漏电；电源线须进漏电开关，切割机后方不准堆放易燃物品。

9) 钢筋头应及时清理，成品堆放要整齐，工作台要稳，钢筋工作棚照明灯必须加网罩。

10) 高空作业时，不得将钢筋集中堆在模板和脚手板上，也不要把工具、钢箍、短钢筋随意放在脚手板上，以免滑下伤人。

施工技术交底卡盖梁施工技术交底一、施工工艺盖梁施工时，必须保证墩柱砼达到设计强度的75%以上，方可进行盖梁的施工。

1、凿毛采用人工凿毛的方法，对柱顶进行凿毛，在墩柱施工时我们已将柱顶砼提高了2cm，可以满足凿毛的需要，凿毛时，可以将表层浮浆全部凿除，露出骨料。

2、钢筋连接本工程盖梁钢筋在场地内预制，成形后运至施工现场，用吊车吊装到位。

钢筋绑扎必须符合设计要求，所有钢筋安设必须保证位置正确，预制的钢筋骨架，所有钢筋交叉点均应绑扎牢固，确保具有足够的强度和稳定性，保证在吊装、运输和浇注过程中不发生位移、变形。

预制的钢筋骨架采用机械连接，连接质量符合图纸和规范要求，钢筋连接前，对连接接头进行抗拉试验，试验抗拉强度应大于钢筋抗拉强度，且经过监理工程师检查合格后，方可进行钢筋的连接。

3、模板及支架安装3.1模板安装前，应严格进行放样工作，确保各部分位置准确。

3.2模板采用大块定型钢模板，模板内保证无污物、砂浆或其他杂物，先将抱箍和工字钢将盖梁底模按照设计高程固定于柱子上，然后在底模上固定与之配套的侧模，用对拉钢筋及钢管加固整套模板，在使用前刷脱模剂，以利于日后模板的拆除。

模板接缝应严密，板面平整，灌注时保证不漏浆。

盖梁抱箍法施工示意图桥台为柱式台，待桩基施工完成28天达到规范要求强度后，即可进行台帽和耳背墙的施工，台帽施工时，先将桩头破除，破后桩头标高要比设计标高高出5~15cm，然后浇注10cm的C15砼垫层，桥台的牛腿和耳背墙采用竹胶板拼制模板，模板内保证无污物、砂浆和其它杂物，安装前涂脱模剂，模板接缝严密，板面平整。

3.3所有模板安装完毕，所有预埋件安装完毕后，经监理工程师检查合格，方可浇注砼。

4、砼的浇注4.1砼运输采用搅拌式砼运输车，砼提升采用不小于16吨的吊车。

4.2砼浇筑前，所有模板、钢筋必须经监理工程师验收合格。

4.3浇注过程中，使砂浆紧贴模板，使砼表面光滑、无水囊、气囊和蜂窝。

4.4砼应连续浇注，分层浇注厚度不宜超过30cm，并保证连续进行，浇注过程中，应派专人检查模板、支架稳固情况，盖梁砼一次浇注完成。

技术交底书
二、盖梁施工工艺流程图
三。

施工方法
盖板采用抱箍法施工，模板采用定型钢模板。

钢筋在加工厂制作成型，现场整体吊装。

混凝土在搅拌站集中拌制，用混凝土罐车运输到现场，用带灰斗的吊车入模。

为加强结构整体性，浇筑混凝土时防震块和盖梁应整体浇筑。

1、盖梁放样
盖梁是控制跨度和桥面标高的重要工程，必须保证盖梁布置的准确性。

准确测量盖梁的中心线位置，在墩柱或桥台肋板的明显位置标出盖梁底部的标高位置。

模板就位后，可以根据桥墩控制点的坐标计算出盖梁框架上四个点的设计坐标，然后从控制点直接放样盖梁。

施工准备工作
环箍和工字梁安装
施工放样
底模铺设 墩顶处理
侧模板施工
搭建脚手架和施工平台
混凝土结构 钢筋结构
钢筋和模板检查
健康维护
建筑配合比
披露人:接收人: 审查人:日期:。

工程名称金简路跨线桥交底部位盖梁钢筋工程编号日期2012—09-04交底内容:盖梁钢筋一、盖梁钢筋加工技术1）钢筋的检验当钢筋原材进场后必须按批量进行采样送检合格后方可进行下道工序。

2）钢筋加工、焊接钢筋截断焊接施工中必须按照施工图纸设计尺寸进行截断、焊接。

配置在接头长度区段内受力筋，在1米范围内接头截面积占总截面积百分率不得超过50％。

，按规范要求钢筋双面焊焊接长度不得低于5倍钢筋直径即2.8＊5=14cm（1。

2*5=6cm)，焊缝宽度不得低于0.8倍的钢筋直径即2.8＊0.8=2.24cm（1。

2＊0.8=0。

96cm)，焊缝厚度不得低于0。

3钢筋直径即2.8＊0.3=0。

84cm(1。

2＊0.3=0.36cm）。

1>应保证焊接母材轴线一致：采用搭接焊时，两搭接钢筋的端部应预先折弯，见图1-1。

图1-1钢筋搭接焊接头d-钢筋直径；L-搭接长度2> 搭接焊接头的焊缝厚度s不应小于主筋直径的0。

3倍；焊缝宽度b不应小于主筋直径的0.8倍，见图1—2.工程名称金简路跨线桥交底部位盖梁钢筋工程编号日期2012—09-043〉对钢筋接头的质量必须分批抽样检查和验收，合格后方准使用。

4〉各受力钢筋之间的焊接接头位置应相互错开，在构件中的位置应符合下列规定：5〉在任一焊接接头中心至长度为钢筋直径d的35倍且不小于500mm的区段L内，同一根钢筋不得有两个接头；有接头的受力钢筋截面面积与受力钢筋总面积的百分率,应符合下列规定：受压区及装配式构件的连接处不限制；受拉区不大于50%.区段划分和焊接接头设置见图1-3.6〉在同一根钢筋上宜少设接头，接头宜设置在受力较小的部位;接头距钢筋的弯折处，不应小于钢筋直径的10倍，且不宜位于构件的最大弯矩处。

7> 钢筋的绑扎接头应符合下列规定：1》受拉区域内，Ⅰ级钢筋绑扎接头的末端应做成弯钩，HRB 335、HRB 400牌号钢筋可不做弯钩.2》直径不大于12mm的受压I级钢筋的末端，以及轴心受压构件中任意直径的受力钢筋的末端，可不做弯钩，但搭接长度不应小于钢筋直径的35倍。

盖梁技术交底盖梁技术交底一、施工工艺流程见下页：一、钢筋加工及安装1、钢筋加工钢筋使用前必须有出厂质量证书，并经试验检测合格后方能进行使用，认真核对钢筋规格、级别及加工数量，防止差错。

根据施工图纸上的数据进行下料，充分考虑保护层、断面尺寸及弯勾伸长量。

连接钢筋时，钢筋的规格应一致，并确保钢筋干净完好无损。

下料后必须挂牌注明所用部位、型号、级别并分别堆放。

钢筋制作之前应事先做好钢筋样架，钢筋骨片在样架上加工成型，并排好编号，分批存放，待整片盖梁的钢筋加工完成后，运往施工现场，采取下垫上盖的措施。

2、钢筋安装绑扎钢筋时在枕木上进行，水平箍筋与主筋垂直。

用粉笔在底模上按设计要求划出主筋间距，逐个进行绑扎。

在骨架两根主筋重叠段应增加焊缝，焊缝间距100cm，焊缝长度为2.5d。

墩柱钢筋的位置必须准确，预留筋的长度满足搭接长度的要求，钢筋绑扎一次成形，安装好的钢筋有足够的刚度和稳定性，使钢筋位置在灌注混凝土时不致变动。

盖梁主筋连接时，采用双面焊，焊缝长度不小于5d，焊接符合设计及规范要求。

在任一接头中心至长度为钢筋直径的35倍的区段范围内，有接头的受力钢筋截面积占受力钢筋总截面积的百分率应不宜超过50%。

3、绑扎成型质量成型前必须按设计要求配置钢筋的级别、根数、形状、直径。

绑扎成型时铁丝必须绑扎紧，不得有滑动、折断、移位等情况。

成型后的骨架必须稳定牢固，用25T吊车吊装，吊装前事先把墩柱预留钢筋的锈迹处理干净，进行安装，把预留钢筋按照设计图纸调整相应的角度。

钢筋绑扎完毕后,应在梁底和钢筋外侧垫齐同标号细石混凝土垫块，以保证混凝土保护层厚度和不露筋，应相互错开、成梅花型布置在钢筋与模板之间，要求每平方米不少于4个。

垫块应与钢筋绑扎牢固，且扎丝不应进入混凝土保护层内。

受力钢筋同一截面内，同一根钢筋上，只准一个接头。

绑扎或焊接接头与钢筋弯曲处不应小于10d，不宜位于最大弯矩处。

钢筋成型与安装允许偏差见下表；钢筋成型与安装允许偏差4、模板安装4.1盖梁侧模盖梁侧模采用定型钢模板，板面为6mm厚钢板，边框为12mm 厚钢板，主筋为10#槽钢，辅筋为6mm厚钢板，背楞为14b#槽钢。
