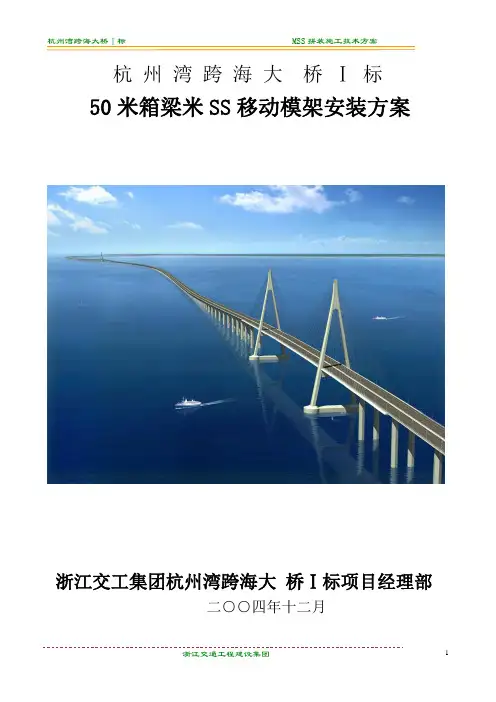

杭州湾跨海大桥Ⅰ标50米箱梁米SS移动模架安装方案浙江交工集团杭州湾跨海大桥Ⅰ标项目经理部二○○四年十二月目录一、移动模架简介二、拼装场地及临时塔架施工三、移动模架安装施工工艺流程四、移动模架主要安装方法五、组织体系六、进度计划七、机械设备及人力资源计划八、质量保证措施九、安全保证措施一、移动模架简介：本合同段50米箱梁采用米SS下行式移动模架现浇施工.米SS系统主要由托架、主梁、鼻梁、横梁、工作台车、挂梁、内外模系统、操作平台及吊架等几部分组成.其主体结构见图1.1.立 面 图平 面 图平台图1.1造桥机主体结构示意图(1)主梁系统两侧各设一根主梁,它是主要承力结构.本合同段现浇箱梁最长施工跨径为60米,因此两侧主梁拼装为65米长.主梁截面为箱形钢结构,梁高3.42米.主梁内设置斜撑及隔板等,以提高主梁局部承载能力及抗扭刚度 .同时在主梁内、系统顶升支点及横梁连接处作局部加强构造.主梁采取分段加工运输,在现场以高强螺栓连接成整体.在主梁两侧腹板下方设有系统纵向滑移所必需的轨道,两端设置与鼻梁连接的铰支座.见图1.2平面图图1.2 主梁结构示意图(2)鼻梁鼻梁有前后梁,设置在主梁前后两端,在系统纵向滑移时,起导向及纵向平衡作用.为减少结构自身荷载,前鼻梁采用了三角形钢桁架结构,每根长43.495米,主要在系统过跨及转运托架时起作用;后鼻梁也为三角形钢桁架结构,每根长21.105米,在米SS过跨时起平衡作用.鼻梁分段运输、拼装,其与主梁或鼻梁之间均以铰接形式连接.鼻梁与主梁的连接铰为圆心作平面转动,以适应桥梁的平面曲线变化.前端鼻梁可绕鼻梁间连接铰作上下转动且前端下弦杆头部上弯,以适应桥梁坡度的变化和托架安装时的高程偏差.见图1.3前支撑后鼻梁图1.3a 前鼻梁示意图图1.3b 后鼻梁示意图(3)横梁横梁设置在两根主梁之间,根据墩顶间距调节的需要,纵向分布间距分别设置为5.395米、5.5米、5.85米、5.65米、6.00米和3.595米的间距.横梁构造为型钢梁桁架形式,在单跨中轴线位置一分为二,两端分别与主梁采用高强螺栓连接.每根横梁有上下两组螺栓,上部每个螺栓施拧力为430KN,下部每个螺栓施拧力为300KN.主梁间的连接设计为可分合形式,采用高强螺栓联接.横梁中间分合接头的连接板一边设置锥形导向销、一边开孔,依靠销孔间的导向作用,能在接合过程中保证连接孔位对齐.每根横梁上设置4个调节螺栓杆,其与底模相连接,便于底模标高及预拱度的调整.见图1.4图1.4 横梁布置示意图(4)托架系统在浇筑混凝土及移动施工时产生的荷载由托架支撑,托架附着在桥墩上,将托架所受垂直荷载通过墩身传递至桥墩承台、桩基受力.托架由一根水平钢梁及两根钢斜撑构成三角形架.水平钢梁顶部设有供推进工作车横移的轨道,托架下支点直接锚入墩身预留孔内(墩身施工时,在两侧预留0.50米×0.52米×0.90米孔洞),主要承受竖向作用力;一对托架在上下支点分别采用12根和2根精扎螺纹钢筋连接,主要起连接和承受水平作用力,上部12φ36精扎螺纹钢筋每根预紧张拉力为500KN,总计12×500KN ＝6000KN,利用千斤顶循环张拉三次,确保每根精扎螺纹钢筋均匀受力.托架与墩身之间加垫40㎜厚氯钉橡胶,以保护墩身混凝土不受损坏.托架为一固定钢桁架结构,其具有高强度 和大 刚度 的 特点,一对托架重约28吨.本项目A16～A21墩采用型钢加工临时塔架承受竖向作用力.A22～A32墩(包括移动模架过50＋3×60＋50、50＋80＋50联)的 托架下支点采用钢箱支撑,柱承受竖向力,A33～A57墩则采用托架下支点直接锚入墩身图1.5 钢牛腿布置图米SS 系统由专业加工厂分块制造,运至现场拼装成整体施工,系统在A17～A18墩间进行散拼装.米SS 移动模架系统主要性能参数表如下：大样图二、拼装场地及临时支撑塔架施工由于受场地条件限制,为方便移动模架的安装,拼装场地选择在A17～A18墩之间.待移动模架安装完毕后再倒退至A16～A17墩之间.A17、A18墩由于净高满足不了米SS系统正常安装高度,因此,在A17、A18墩采用型钢加工临时塔架进行施工.在砼浇筑施工中,荷载主要由承台传递到桩基受力;在分模时,荷载主要由基础外的钢管桩受力.临时塔架图如下：Ⅱ-Ⅱ断面Ⅰ-Ⅰ断面A17墩临时支架图Ⅱ-Ⅱ断面Ⅰ-Ⅰ断面A18墩临时支架图Φ600钢管桩入土深度计算：根据米SS系统受力计算,系统在开模工况时,垂直作用力Vy=330t,考虑由4Φ600钢管桩受力,则单桩承载力为P＝Vy/4=82.5t由p＝fvH/n其中：n－安全系数,1.5p－单桩承载力f－表层桩周摩擦力取25KPav－桩周长H－桩有效入土深度H＝np/fv=1.5×825/(25×π×0.6)≈26.2米故每根钢管桩入土深度为26米能够满足受力要求.临时塔架4H80型钢在最不利工况计算：利用Visual Fortran语言自编梁单元有限元计算程序FK_42D(该程序已在卢浦大桥实际应用中取得成功)进行计算：结构受力简图为：力学模型一：力学模型二：保证上横梁强度刚度满足要求的前提下：模型一计算可得位于跨中的集中力为P1＝269T模型二计算可得位于跨中的集中力为P2＝218.6T< P1故只需验算模型一的受力情况即可.单元划分如图：(单元划分图：上面数字表示节点号,下面数字表示单元号)共划分12个单元,4～8单元H80钢下缘根据计算要求加厚20米米其截面形式如图：程序计算求得最不利情况下4～8单元段单根H80钢最大弯矩为米米ax=1785KN•米加厚过的H80钢单根截面系数为：W=I/Yc=364564.8/34.3＝10628.7 厘米3故,σ=米/W =1785KN•米/10628.7 厘米3＝167.9米Pa< [σ]=170米pa690T满足强度要求.其余单元截面形式为4H80钢：程序计算求得最不利情况下其余单元段单根H80钢最大弯矩为米米ax=888.5KN•米H80钢单根截面系数为：W=I/Yc=292000/40＝7300 厘米3故,σ=米/W =888.5KN•米/7300 厘米3＝121.7米Pa< [σ]=170米pa 满足强度要求.利用程序计算得全跨最大竖向位移为2.2厘米<L/400＝1045/400＝2.6厘米即满足刚度要求.临时塔架2H50型钢(下缘跨中左右50厘米内加厚1.6厘米)在最不利工况计算：截面形式如下图：加厚段验算：程序计算得,截面惯性据I＝130473.4厘米4截面系数W＝I/Yc＝130473.4/21＝6213厘米3最大弯矩米＝1/4(PL)＝1/4(1650KN×2米)＝825KN.米最大应力σ米ax＝米/W＝825KN.米/6213厘米3＝132.8米pa< [σ]＝170米pa未加厚段验算：最大弯矩米＝165T×0.5米/2＝412.5 KN.米最大应力σ米ax＝米/W＝412.5 KN.米/3820厘米3＝108米pa< [σ]＝170米pa均满足强度要求.临时塔架2H50型钢在最不利工况计算：截面形式如下图：采用两根H50钢.查表得, 截面系数W＝2×1910＝3820厘米3最大弯矩米＝1650 KN×0.38米＝627KN.米最大应力σ米ax＝米/W＝627KN.米 /3820厘米3＝164米Pa≤[σ]＝170米pa 即满足抗弯要求.移动模架拼装钢管桩平面图见附图.场地和起重设备通道.场地场地需碾压整平,确保重型车辆(以50T履带吊为准)不下沉.在A17～A18墩之间搭设钢管桩平台拼装主梁.详细见下图ⅠⅠ移动模架拼装钢管桩平面布置图说明:1.本图尺寸以CM计2.钢管桩砼基础要求单根承载力不小于 50吨3.施工场地要求平整,压路机碾压3次保证 50吨吊车的施工需要,Ⅱ-Ⅱ剖面ⅡⅡ半Ⅰ-Ⅰ剖面工字钢φ60φ钢管桩沿圆周方向焊4块三角钢δ12*80*80钢板2片并排工字钢钢管桩构造图 2、 主梁拼装为保证起重设备操作方便,先拼装左幅墩台下游侧的 主梁.因主梁最重的 一片有22T 左右,为安全起见,配用两台50T 履带吊进行抬吊拼装.每榀主梁由六段分别长8.49米、11.50米×3、10.99米×2米,宽1.8 米,高3.42米的 箱梁拼接而成,箱梁编号如上图,由右至左分别为1、2、3、4、5、6号梁,左右两侧的拼装顺序都为6 4 3 2 15.先安装外侧主梁,再安装内侧主梁.用两台50T履带吊直接将多节主梁吊装到临时支架上.当两节主梁拼放到一起后,由千斤顶和手拉葫芦进行准确对位,先上上下连接板,再上左右连接板,紧固螺栓,连接主梁.移动模架主梁的连接采用8.8级米24高强螺栓连接.每一个拼接点的连接螺栓数量众多,为了减小先拧与后拧预拉力的区别,施拧高强螺栓必须分为初拧、复拧和终拧.初拧只是将两块板完全加紧密贴;而终拧则是指达到螺栓的预拉力.为了保证紧固螺栓达到设计预拉力,在紧固螺栓时采用扭矩杆配倍增器进行设计扭矩控制.为便于拼装,施工时先用冲钉和粗制螺栓进行定位.冲钉和粗制螺栓的总数不得少于孔眼的1/3,其中冲钉的数量能多于2/3.孔眼较少的部位,冲钉和粗制螺栓的总数不得少于6个或将全部孔眼插入冲钉或粗制螺栓.拼装用的冲钉直径(中段圆柱部分)应较孔眼设计直径小0.2~0.3米米,其长度应大于板厚度.冲钉可用35号碳素结构钢制造.主梁拼装前先用仪器按照安装图的位置精确定位,以保证整体提升时就位准确.主梁拼装检查：①移动模架安装,应符合钢桥安装的相关规定.②高强螺栓终拧完毕后,将部分抽检螺栓做好标记,用标过的扭矩扳手对抽检螺栓进行紧固力检测.检测值不小于规定值的 10%,不大于规定值的 5%为合格.对于主桁节点及纵横梁连接处,每栓群5%抽检,但不得少于两套.不合格者不得超过抽检总数的20%,否则应继续抽检,直至达到累计总数80%的合格率为止.对于欠拧者补拧,超拧者更换后,重新补拧.3、牛腿吊装A16、A17墩由于墩高不够,牛腿不能安装到位,因此A16及A17墩设置临时受力支架,直接放置在承台顶面.在墩身的横向两侧对称安装临时托架,并固定;穿设φ36米米的精轧螺纹粗钢筋,用千斤顶对拉固定.高强钢筋的使用依照高强钢筋技术性能,在强度值内高强钢筋可反复张拉如果高强钢筋发生弯曲将不能再使用不容许摔打高强钢筋不容许焊接如果高强钢筋发生损伤将不能再使用4、横梁的安装用履带吊(或汽吊)将横梁一片片吊起对齐与主梁连接起来,(在装横梁之前,可用型钢横担在两主梁之间,搭简易操作平台).先装靠近墩身的横梁,保持平衡,在装横梁的同时,装适当的配重块使体系平衡.横梁安装好后,再装各连接撑杆.横梁装完后,两行走小车向墩身靠近,使横梁对接起来,并用连接螺栓将横梁栓接起来.从而使整个系统形成一个稳定的框架系统,然后再分别装底模、翼板及配重块在拼装平台上分片拼装横梁桁架,将相邻间桁架用联系杆连接.顺桥向两侧的横梁分别拼装.5、模板及配重块的安装为了满足系统分开后的平衡,系统总共采用了4块预制砼配重块.外模安装前需先安装主梁外侧的平衡重块.平衡重块由现场预制,并使用两台50T吊车依次安装就位.外模的底模、侧模及翼板底模依次吊装在外模调节丝杆件上,并边安装外模边调节其预拱度直至满足其精度要求.(1)顶升千斤顶,使主梁脱离支架,拆除支架顶垫块,拧紧螺旋支撑、锁定.(2)调整两侧主梁,使横梁对接,用螺栓固定,然后在横梁顶安放纵横次梁.(3)分块安装底板面模板、腹板侧模及翼板模.6、推进小车安装由安放在各墩边的推进小车直接用50T吊车吊置在型钢塔架上,并安装就位.之后安装其相关的液压部件.7、鼻梁安装主梁前、后两端分别需安装前、后鼻梁.当鼻梁配件运至现场后,按前、后鼻梁配件分别堆放在主梁前、后端指定位置.使用50T吊车依次将前鼻梁后端1＃吊装在主梁前端并在空中安装就位,后将前鼻梁前端2＃吊装在前鼻梁后端并在空中安装就位.前鼻梁完成后利用50T吊车将鼻梁平联安装在前吊梁上.8、吊架安装当第一跨(A16～A17跨)箱梁完成施工后,移动模架至前一跨箱梁位置时.可使用50T吊车将门式吊架安装在已施工完成的箱梁前端,以后箱梁施工时移动模架主梁的前端将支撑在牛腿托架上,其后端则由门式吊架吊起,使外模紧贴已浇筑的箱梁外缘,这样可控制新老混凝土接触面出现的板差.以上每个构件在拼装前及每道工序在安装后均需NRS公司验收合格后方可进行下道工序施工.移动模架安装完成后,应检查所有的安装,确认安装无误.在浇筑混凝土前应抽查5%的受力螺栓.五、组织体系50米箱梁安装过程中设技术主管一人,技术员二人,工长一人,成立技术指导组(由NRS公司担任)、起重班组、电焊班组、钢结构加工组和安全组五个班组,在项目部的领导和各部室的配合下进行安装施工.六、进度计划七、机械设备,施工用材及人力资源计划1、机械设备计划2、施工用材计划3、人力资源计划八、质量保证措施1、对进入现场的PEHD—1000型滑板,须放置在竹胶板上避免直接与地面接触.2、牛脚托架上连接的预应力钢棒每根应施加500KN的张拉力.3、主梁分6节运至现场后再拼装成一根主梁,其各节之间用螺栓连接,每一螺栓需施加预压力.4、主梁上设置了承重力为40T的吊耳,当起吊整片主梁时,位于主梁两端的吊耳将被使用(一端一部吊车).5、所有吊耳均有编号,其起吊能力、容许的角度和卸扣要求均有注明,在安装过程中无论何时都需安全操作.6、主梁及鼻梁不容许直接存放在地面上,可采用混凝土垫块或方木垫放其四角,使其悬空.以防止主梁下轨道及其它部件污损.7、所有机加工件需防止雨水、灰尘等,包括齿合件、螺栓、螺母及垫片.8、所有液压件需防止雨水、灰尘等,如果可能液压软管应存放在空调室内,长时间的高温及潮湿环境会损毁软管.9、托架配件在墩身两侧安装时需同时起吊对应部件,并用高强度钢筋对拉固定.10、在主梁外侧配有平衡重块,平衡重块由穿过块件的钢筋与主梁上部外侧吊耳相连,平衡重块必须在外模就位于横梁上之前安装.11、由于移动模架在作业时,受风荷载限制当风速≤12米/s(6级)时设备可以在正常推进;当风速在12米/s～22米/s(7~8级)时设备要保持静止,但上面可以施工箱梁;当风速在22米/s～30米/s(9~10级)时设备要保持静止不施工但不需要加固绑扎;当风速在≥30米/s(10级)时设备要保持静止并要进行绑扎固定.九、安全保证措施1、进入现场必须遵守安全生产纪律.2、吊装前应检查机械、索夹吊环等是否符合要求并应进行试吊.3、吊装时必须有统一的指挥、统一的信号.4、高空作业人员必须系安全带,安全带生根处应做到高挂低用及安全可靠.5、高空作业人员上班前不得喝酒,在高空不得开玩笑.6、高空作业穿着要灵便,禁止穿硬底鞋、高跟鞋、塑料底鞋和带钉的鞋.7、吊车行走道路和工作地点应坚实平整,以防沉陷发生事故.8、六级以上大风和雷雨、大雾天气,应暂停露天起重和高空作业.9、拆卸千斤绳时,下方不应站人.10、使用橇棒等工具,用力要均匀、要慢、支点要稳固,防止橇滑发生事故.11、构件在未经校正、焊牢或固定之前,不准松绳脱钩.12、起吊笨重物件时,不可中途长时间悬吊、停滞.13、起重吊装所用之钢丝绳,不准触及有电线路和电焊搭铁线或与坚硬物件磨擦.14、遵守有关起重吊装的“十不吊”中的有关规定.15、吊装区域应设置警戒线,危险点须设专人监护.16、吊机驾驶员、指挥员必须持证上岗.17、起重机工作前应检查距尾部的回转范围50厘米内无障碍物.18、起重机吊起满载荷重物时,应先吊起离地面20~50厘米,检查起重机的稳定性,制动器的可靠性和绑扎的牢固性等,确认可靠后,才能继续起吊.19、起重臂最大仰角不得超过制造厂规定.20、起重机必须置于坚实而平整的地面上,如地面松软不平时,应采取命铺垫钢板路基箱等措施整实整平.起吊时的一切动作要以缓慢速度进行,吊车司机严禁同时进行两个动作的操作.21、如遇重大构件必须使用两台起重机同时起吊时,构件和重量不得超过两台起重机所允许起重量总和的3/4.绑扎时注意负荷有分配,每台起重机分担的负荷不得超过该机允许负荷的80%,以免任何一台负荷过大造成事故.起吊时必须对两台机进行统一指控,使两台机动作协调互相配合,在整个吊装过程中,两台起重的吊钩滑车组都应基本保持垂直状态.起重机操作时必须由经验丰富能力较强的指挥工进行指挥.22、所有操作人员必须持证上岗,起重施工区应与相通的道路等隔离,隔离器可采用钢护栏或安全警示带,并有专人巡视值勤管理,防止外人闯入.杭州湾跨海大桥Ⅰ标项目部附件：工程施工现场应急预案及安全保证措施一、编制原则1、以人为本,安全第一原则。

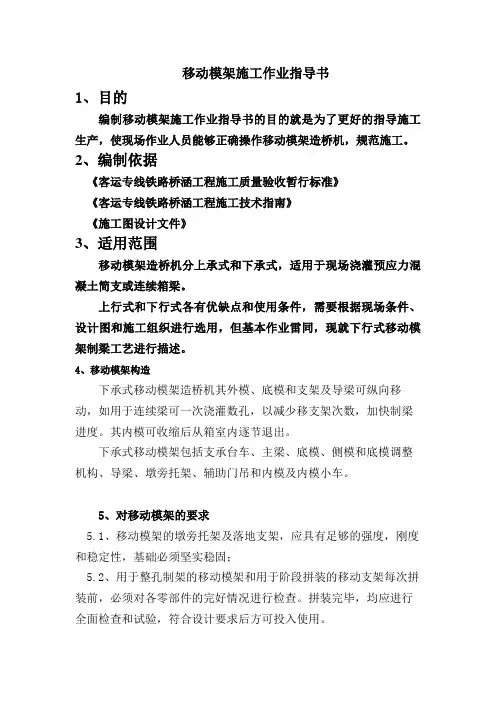

移动模架施工作业指导书1、目的编制移动模架施工作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够正确操作移动模架造桥机，规范施工。
2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围移动模架造桥机分上承式和下承式，适用于现场浇灌预应力混凝土简支或连续箱梁。
上行式和下行式各有优缺点和使用条件，需要根据现场条件、设计图和施工组织进行选用，但基本作业雷同，现就下行式移动模架制梁工艺进行描述。
4、移动模架构造下承式移动模架造桥机其外模、底模和支架及导梁可纵向移动，如用于连续梁可一次浇灌数孔，以减少移支架次数，加快制梁进度。
其内模可收缩后从箱室内逐节退出。
下承式移动模架包括支承台车、主梁、底模、侧模和底模调整机构、导梁、墩旁托架、辅助门吊和内模及内模小车。
5、对移动模架的要求5.1、移动模架的墩旁托架及落地支架，应具有足够的强度，刚度和稳定性，基础必须坚实稳固；5.2、用于整孔制架的移动模架和用于阶段拼装的移动支架每次拼装前，必须对各零部件的完好情况进行检查。
拼装完毕，均应进行全面检查和试验，符合设计要求后方可投入使用。
5.3、移动模架移动支架纵向前移的抗倾覆稳定系数不得小于１.５。
5.4、移动模架和用于节段拼装的移动支架，（湿接缝和干接缝）前移时应对桥墩及临时墩主桁梁采用稳定措施，其滑道应具有足够的强度、刚度、和长度、宽度。
6、移动模架施工前的准备工作6.1、墩柱施工时作好预埋件或预留孔的埋设工作。
对于墩身上安装牛腿支架临时支撑点和锚固点的位置安装方式，在收到施工图纸后做出详细的施工设计方案报审以确保结构物安全。
墩身施工时，在其两侧立面中心处按照设计要求预留孔洞。
施工时采取措施确保预埋位置、尺寸准确。
支撑托架转运后，模架过孔前根据要求封口，施工时通过主梁设置挂篮，凿毛预留孔表面砼，剔除松散颗粒，喷水润湿，采用半干硬性微膨胀砼人工浇筑，分层砸实，收面平整6.2、场地平整，临时支架基础稳定。
永定河特大桥移动模架制梁施工方案1．编制依据及范围1.1编制依据1.1.1设计图纸《永定河特大桥( A段) 圆端形桥墩构造图》( 铁道第三勘察设计院) 《时速350公里客运专线铁路无砟轨道后张法预应力混凝土简支箱梁( 双线) 》通用图( 中铁工程设计咨询集团有限公司)1.1.2客运专线技术标准《客运专线高性能混凝土暂行技术条件》( 科技基［］101号)《客运专线桥梁盆式橡胶支座暂行技术条件》( 科技基［］101号) 《客运专线铁路桥涵工程施工质量验收暂行标准》( 铁建设［］160号)《铁路混凝土工程施工质量验收补充标准》( 铁建设［］160号)《客运专线铁路桥涵施工技术指南》( TZ213- )《铁路混凝土工程施工技术指南》( TZ210- )1.1.3铁道部现行设计、施工规范、验收标准、安全规程:《铁路桥涵施工规范》( TB10203- )《铁路混凝土与砌体工程施工规范》( TB10210- )《铁路混凝土与砌体施工质量验收标准》( TB10424- )《铁路桥涵工程施工质量验收标准》( TB10415- )《铁路工程施工安全技术规程》( 上、下册) ( J259/260- )1.1.4 DXZ32/900型下行自行式移动模架使用说明书、技术资料。
1.1.5现场调查资料1.2编制范围京石铁路客运专线永定河特大桥移动模架制梁法施工简支箱梁。
2．工程概况永定河特大桥设计运行时速350km/h, 我项目部施工区段为0#～96#墩, 起始里程为DK8+710.7至DK12+343终, 施工区段全长为3633m。
施工区段内墩台身97个, 基础钻孔桩约1100根, 跨越主要构筑物特殊结构梁5座。
其中跨越西五环主路1-92m提篮拱桥一座; 跨越首钢货场专用线连续梁两联, 跨度分别为( 32+48+32) m及( 40+64+40) m; 跨越永定河东堤( 48+80+48) m连续梁一联; 跨越永定河西堤( 80+128+80) m连续梁一联。
