免费·欧姆定律·测电阻.

欧姆定律测电阻
欧姆定律是测量电阻的基础原理，其中最常用的方法为伏安法。

具体方法和步骤如下：
1. 实验器材: 需要准备电源、电阻、电流表、电压表、导线和开关等基本电学实验器材。

2. 连接电路: 根据伏安法的要求，将电源、待测电阻、电流表及电压表按正确顺序连接成闭合电路。

3. 测量数据: 改变电源的电压或电路中其他已知电阻的值，记录多组不同的电压（U）和对应的电流（I）数值。

4. 绘制图表: 通过记录的数据在坐标纸上绘制I-U图 （电流-电压图）或U-I图（电压-电流图）。

5. 计算结果: 利用欧姆定律公式R=U/I计算出电阻值。

由于电阻是常数，所以在同一直线上的不同点应该有相同的斜率，这个斜率就是待测电阻的值。

6. 注意事项: 在实验过程中，要注意安全操作，确保所有连接正确无误，避免短路；同时要精确测量电压和电流值，确保数据的可靠性。

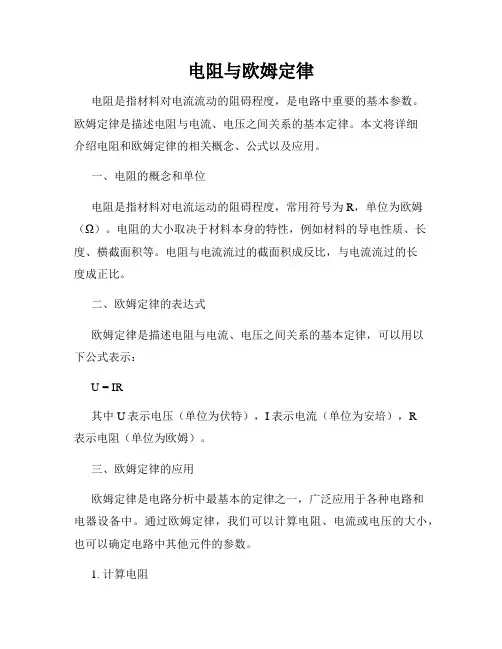

电阻与欧姆定律电阻是指材料对电流流动的阻碍程度，是电路中重要的基本参数。

欧姆定律是描述电阻与电流、电压之间关系的基本定律。

本文将详细介绍电阻和欧姆定律的相关概念、公式以及应用。

一、电阻的概念和单位电阻是指材料对电流运动的阻碍程度，常用符号为R，单位为欧姆（Ω）。

电阻的大小取决于材料本身的特性，例如材料的导电性质、长度、横截面积等。

电阻与电流流过的截面积成反比，与电流流过的长度成正比。

二、欧姆定律的表达式欧姆定律是描述电阻与电流、电压之间关系的基本定律，可以用以下公式表示：U = IR其中U表示电压（单位为伏特），I表示电流（单位为安培），R表示电阻（单位为欧姆）。

三、欧姆定律的应用欧姆定律是电路分析中最基本的定律之一，广泛应用于各种电路和电器设备中。

通过欧姆定律，我们可以计算电阻、电流或电压的大小，也可以确定电路中其他元件的参数。

1. 计算电阻根据欧姆定律的公式，我们可以通过已知的电压和电流来计算电阻的大小。

例如，如果我们测量到一个电路中的电压为5伏特，电流为2安培，那么根据欧姆定律可得电阻为2.5欧姆。

2. 计算电流如果已知电阻和电压，我们可以利用欧姆定律来计算电流的大小。

例如，某电路中的电压为10伏特，电阻为3欧姆，那么根据欧姆定律可得电流为3.33安培。

3. 计算电压当已知电阻和电流时，我们可以应用欧姆定律计算电压。

例如，某电路中的电阻为4欧姆，电流为2安培，那么根据欧姆定律可得电压为8伏特。

四、电阻的分类和特性根据电阻的性质和应用，可以将电阻分为固定电阻和可变电阻。

1. 固定电阻固定电阻是指阻值固定不变的电阻。

常见的固定电阻有炭膜电阻、金属膜电阻、金属氧化物电阻等。

固定电阻在电路中常用来限制电流、分压、分流等。

2. 可变电阻可变电阻是指阻值可以调节的电阻。

可变电阻的阻值可以通过旋钮或滑动变片来调节。

可变电阻在电路中常用于调节电流、电压和信号的幅度等。

电阻的另一重要特性是功率耗散能力。

功率可以通过以下公式来计算：P = IV其中P表示功率（单位为瓦特），I表示电流，V表示电压。

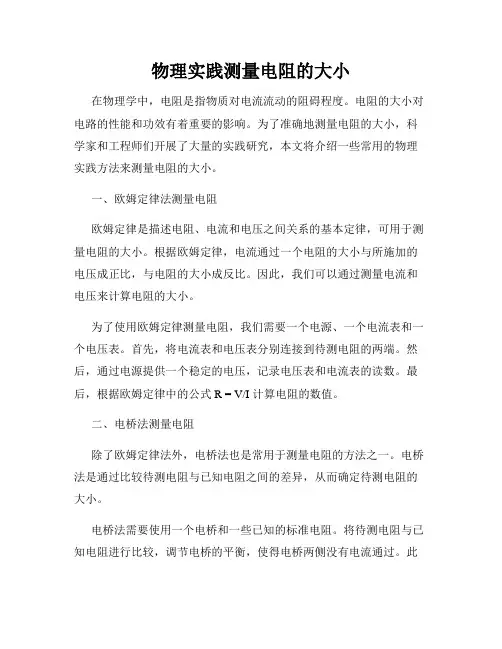

物理实践测量电阻的大小在物理学中，电阻是指物质对电流流动的阻碍程度。

电阻的大小对电路的性能和功效有着重要的影响。

为了准确地测量电阻的大小，科学家和工程师们开展了大量的实践研究，本文将介绍一些常用的物理实践方法来测量电阻的大小。

一、欧姆定律法测量电阻欧姆定律是描述电阻、电流和电压之间关系的基本定律，可用于测量电阻的大小。

根据欧姆定律，电流通过一个电阻的大小与所施加的电压成正比，与电阻的大小成反比。

因此，我们可以通过测量电流和电压来计算电阻的大小。

为了使用欧姆定律测量电阻，我们需要一个电源、一个电流表和一个电压表。

首先，将电流表和电压表分别连接到待测电阻的两端。

然后，通过电源提供一个稳定的电压，记录电压表和电流表的读数。

最后，根据欧姆定律中的公式 R = V/I 计算电阻的数值。

二、电桥法测量电阻除了欧姆定律法外，电桥法也是常用于测量电阻的方法之一。

电桥法是通过比较待测电阻与已知电阻之间的差异，从而确定待测电阻的大小。

电桥法需要使用一个电桥和一些已知的标准电阻。

将待测电阻与已知电阻进行比较，调节电桥的平衡，使得电桥两侧没有电流通过。

此时，已知电阻与待测电阻之间的比值就等于平衡条件下电桥两侧电阻的比值。

通过这个比值，我们可以计算出待测电阻的数值。

三、维也纳电桥法测量电阻维也纳电桥法是电桥法的一种变种方法，它通过改变已知电阻和待测电阻之间的连接方式来测量电阻的大小。

在维也纳电桥法中，通过调节已知电阻和待测电阻之间的串、并联关系，使得电桥两边电势差为零。

在平衡条件下，我们可以根据维也纳电桥法的公式 R1/R2 = R3/R4 计算待测电阻的数值。

这种方法适用于测量较小电阻值的情况。

四、四线法测量电阻在实际的测量过程中，电阻的大小可能会受到导线电阻的影响，为了排除这种干扰，可以使用四线法进行测量。

四线法是通过使用两对导线进行电阻测量的方法。

其中一对导线用于传送电流，另一对导线用于测量电压。

通过测量电压和电流的准确值，我们可以排除导线电阻对电阻测量结果的影响，从而获得更准确的电阻数值。

根据欧姆定律测量导体的电阻实验目的：1. 进一步熟悉电流表、电压表、滑动变阻器的使用．2. 会用伏安法测导体的电阻.实验器材：两节干电池、一只电压表、一只电流表、一只滑动变阻器、一只待测电阻、一只开关、若干导线.实验原理：IU R = 根据欧姆定律R U I =可以导出公式I U R =，由这个公式可以看出，如果分别用电压表和电流表测出电路中某一导体两端的电压和通过它的电流，就可以应用此公式求出这个导体的电阻.这种用电压表和电流表测定电阻的方法叫做伏安法.实验电路：说 明：电路中的滑动变阻器的作用是改变电路中的电流和R x 两端的电压，多次测量R x 的电压和电流，求其平均值.实验步骤：1． 按电路图连接实物电路.注意：①连接电路时，开关应处于断开状态.②因为电源为2节干电池，所以R x 两端分得的最大电压不会超过3V ，电压表量程选用0～3V 即可.电流表量程一般选用0～0.6A.③滑动变阻器的接法要正确.如果实验中用的是四个接线柱的滑动变阻器，应上、下各选一个接线柱接入电路.并且实验开始前要将滑片置于阻值最大处.④两块表的接法要正确：使电流从表的“+”接线柱流入，从“-”接线柱流出.2． 检查电路无误后，闭合开关，三次改变滑动变阻器的阻值，分别读出电压表 和电流表的示数，填入表格.说明：在移动滑片P 改变的阻值时，眼睛同时观察电压表或电流表，使其中一块表的示数在整刻度处，这样便于读数.所以移动滑片P 时应缓缓滑动.3． 根据公式IU R =分别算出三次测量结果R x ，再求出平均值. 实验记录： 次数 物理量电压U /V 电流I /A 电阻R /Ω123电阻的平均值：=++=3321R R R R 随堂小实验： 用和课堂上同样的实验器材测量一个小灯泡的电阻，同样测量3次，看看结果，有什么发现，试着解释为什么会这样？材料：小灯泡，开关、电流表、电压表、电池、导线、滑动变阻器按图组成串联电路，接好电流表、电压表，通过滑动变阻器改变电流和电压，测量小灯泡的电阻．教学点评：（五号宋体加粗）通过实验学生进一步熟悉各种电学实验器材的使用，加深对欧姆定律的理解，通过测量定值电阻和小灯泡的阻值，让学生能更好的理解影响电阻大小的因素不是电流电压而是温度（或材料长度横截面积）．。

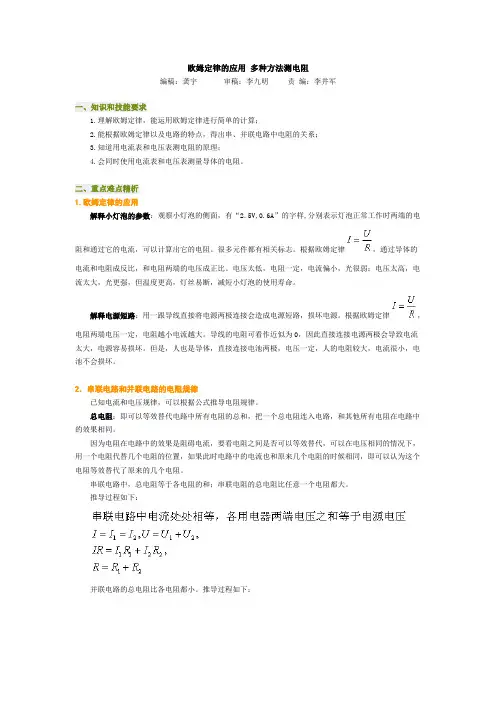

欧姆定律的应用多种方法测电阻编稿：龚宇审稿：李九明责编：李井军一、知识和技能要求1.理解欧姆定律，能运用欧姆定律进行简单的计算；2.能根据欧姆定律以及电路的特点，得出串、并联电路中电阻的关系；3.知道用电流表和电压表测电阻的原理；4.会同时使用电流表和电压表测量导体的电阻。

二、重点难点精析1.欧姆定律的应用解释小灯泡的参数：观察小灯泡的侧面，有“2.5V,0.6A”的字样,分别表示灯泡正常工作时两端的电阻和通过它的电流，可以计算出它的电阻。

很多元件都有相关标志。

根据欧姆定律，通过导体的电流和电阻成反比，和电阻两端的电压成正比。

电压太低，电阻一定，电流偏小，光很弱；电压太高，电流太大，光更强，但温度更高，灯丝易断，减短小灯泡的使用寿命。

解释电源短路：用一跟导线直接将电源两极连接会造成电源短路，损坏电源。

根据欧姆定律，电阻两端电压一定，电阻越小电流越大。

导线的电阻可看作近似为0，因此直接连接电源两极会导致电流太大，电源容易损坏。

但是，人也是导体，直接连接电池两极，电压一定，人的电阻较大，电流很小，电池不会损坏。

2．串联电路和并联电路的电阻规律已知电流和电压规律，可以根据公式推导电阻规律。

总电阻：即可以等效替代电路中所有电阻的总和，把一个总电阻连入电路，和其他所有电阻在电路中的效果相同。

因为电阻在电路中的效果是阻碍电流，要看电阻之间是否可以等效替代，可以在电压相同的情况下，用一个电阻代替几个电阻的位置，如果此时电路中的电流也和原来几个电阻的时候相同，即可以认为这个电阻等效替代了原来的几个电阻。

串联电路中，总电阻等于各电阻的和；串联电阻的总电阻比任意一个电阻都大。

推导过程如下：并联电路的总电阻比各电阻都小。

推导过程如下：3．串联电路和并联电路电阻规律的应用通过串联电路电阻的规律，可以有推论：串联电路中，电阻阻值之比等于电阻两端电压之比，推导如下：通过并联电路电阻的规律，可以有推论：并联电路中，各支路电阻阻值之比等于通过各支路电流的反比，推导如下：4．利用“伏安法”测定值电阻的阻值实验目的：测量定值电阻的大小。

欧姆定律测电阻知识点加习题（带答案）测量定值电阻的电阻1.伏安法测电阻【原理】R=U/I【实验器材】待测电阻、电流表、电压表、滑动变阻器、电源、开关、导线。

【实验步骤】①画出电路图（见右图)。

②按电路图连接实物，开关S 应断开，将滑动变阻器滑片P移到阻值最大端。

③检查无误后闭合开关，移动滑片（眼睛看着电压表)，分别记录三组电压、电流的对应值。

④断开开关。

根据R=U/I，计算出每次的电阻值R1、R2、R3，并求出电阻的平均值.【实验表格】上表【注意事项】①多次测量平均值目的:减小误差。

②滑动变阻器作用:改变电阻两端的电压；保护电路.2。

伏安法测量小灯泡的电阻【实验目的】证明灯丝电阻与温度有关。

【实验器材】小灯泡、电流表、电压表、滑动变阻器、电源、开关、导线。

【实验步骤】①画出电路图（见右图）。

②按电路图连接实物，开关S应断开，将滑动变阻器滑片P移到阻值最大端.③检查无误后闭合开关，移动滑片（眼睛看着电压表），分别记录三组电压、电流的对应值。

④断开开关。

根据R=U/I，计算出每次的电阻值R1、R2、R3，并求出电阻的平均值。

【实验表格】【实验结论】灯丝的电阻与温度有关。

温度越高，灯丝电阻越大.【注意事项】①接通电源后先通过变阻器把电压调到小灯泡的额定电压，然后从该电压开始依次降低。

②滑动变阻器的作用：改变电阻两端的电压；保护电路。

③实验最后不能求电阻的平均值，因为：灯丝的电阻与温度有关。

3.实验电路连接的常见错误:√电流表(电压表）的“＋”“－”接线柱接错了。

√电流表（电压表）的量程选大/小了.√滑动变阻器的接线柱接错了（同时接在上/下接线柱)。

√电流表没与被测用电器串联（如并联）；√电压表没与被测用电器并联（如串联或与其他用电器并联）。

√连接电路时开关没有断开.4。

测量未知电阻阻值的其他方法：①用两个电压表、一个阻值已知的定值电阻、一个电源、一个开关和若干导线，不用电流表（电路串联）:在这种情况下,可利用“串联电路中电压与电阻成正比"求出电阻。

欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。

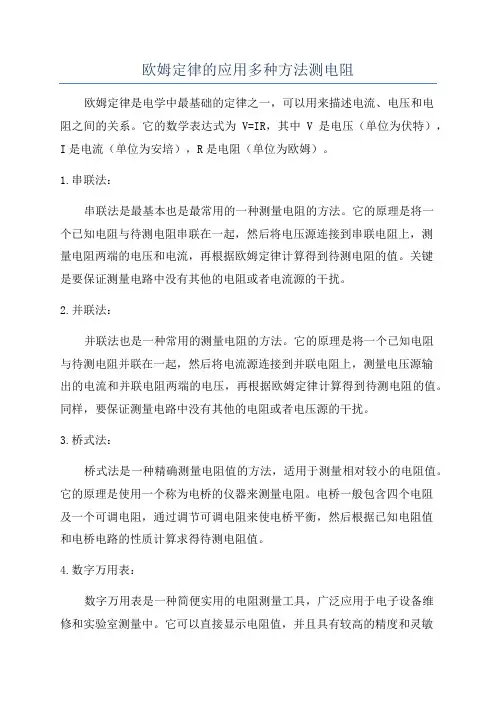

欧姆定律的应用多种方法测电阻欧姆定律是电学中最基础的定律之一，可以用来描述电流、电压和电阻之间的关系。

它的数学表达式为V=IR，其中V是电压（单位为伏特），I是电流（单位为安培），R是电阻（单位为欧姆）。

1.串联法：串联法是最基本也是最常用的一种测量电阻的方法。

它的原理是将一个已知电阻与待测电阻串联在一起，然后将电压源连接到串联电阻上，测量电阻两端的电压和电流，再根据欧姆定律计算得到待测电阻的值。

关键是要保证测量电路中没有其他的电阻或者电流源的干扰。

2.并联法：并联法也是一种常用的测量电阻的方法。

它的原理是将一个已知电阻与待测电阻并联在一起，然后将电流源连接到并联电阻上，测量电压源输出的电流和并联电阻两端的电压，再根据欧姆定律计算得到待测电阻的值。

同样，要保证测量电路中没有其他的电阻或者电压源的干扰。

3.桥式法：桥式法是一种精确测量电阻值的方法，适用于测量相对较小的电阻值。

它的原理是使用一个称为电桥的仪器来测量电阻。

电桥一般包含四个电阻及一个可调电阻，通过调节可调电阻来使电桥平衡，然后根据已知电阻值和电桥电路的性质计算求得待测电阻值。

4.数字万用表：数字万用表是一种简便实用的电阻测量工具，广泛应用于电子设备维修和实验室测量中。

它可以直接显示电阻值，并且具有较高的精度和灵敏度。

使用数字万用表测量电阻时，通常需要选择合适的测量量程和测量模式，并注意测量电路的连接正确。

5.电流源方法：电流源方法是一种精确而复杂的电阻测量方法，适用于测量较小的电阻值和高阻值。

它的原理是使用一个恒定电流源和一个高精度电流表来测量待测电阻两端的电压，再根据欧姆定律计算得到待测电阻的值。

这种方法一般需要特殊的实验设备和精密的测量技术。

欧姆定律的应用还包括了电路分析、设计和优化等方面。

在电子电路设计中，欧姆定律可以帮助工程师确定电阻的合适数值以控制电流和电压。

在电力工程中，欧姆定律可以用来计算电阻对电力传输的影响，并进行功率和效率的优化。

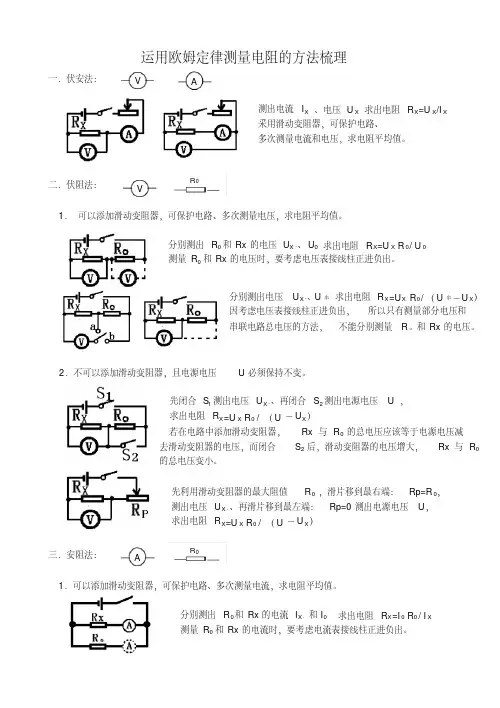

运用欧姆定律测量电阻的方法梳理
一．伏安法：测出电流I X 、电压U X 求出电阻R X =U X /I X
采用滑动变阻器，可保护电路、
多次测量电流和电压，求电阻平均值。

二．伏阻法：1．可以添加滑动变阻器，可保护电路、多次测量电压，求电阻平均值。

分别测出R 0和Rx 的电压U X 、、U 0求出电阻R X =U X R 0 / U 0测量R 0和Rx 的电压时，要考虑电压表接线柱正进负出。

分别测出电压U X 、、U
串求出电阻R X =U X R 0 / （U 串－U X ）因考虑电压表接线柱正进负出，所以只有测量部分电压和串联电路总电压的方法，不能分别测量R 。

和Rx 的电压。

2．不可以添加滑动变阻器，且电源电压U 必须保持不变。

先闭合S 1测出电压U X 、、再闭合S 2测出电源电压
U ，求出电阻R X =U X R 0 / （U －U X ）
若在电路中添加滑动变阻器，
Rx 与R 0的总电压应该等于电源电压减去滑动变阻器的电压，而闭合
S 2后，滑动变阻器的电压增大，Rx 与R 0的总电压变小。

先利用滑动变阻器的最大阻值R 0 ，滑片移到最右端：
Rp=R 0，测出电压U X 、、再滑片移到最左端：
Rp=0测出电源电压U ，求出电阻R X =U X R 0 / （U －U X ）
三．安阻法：1．可以添加滑动变阻器，可保护电路、多次测量电流，求电阻平均值。

分别测出R 0和Rx 的电流I X 、和I 0求出电阻R X =I 0 R 0 / I X 测量R 0和Rx 的电流时，要考虑电流表接线柱正进负出。

V A
V R 0 A
R 0。

欧姆定律专题：多种方法测电阻（一）伏安法测电阻伏安法测电阻是初中物理中一个重要的实验，本实验可以利用电压表和电流表分别测出未知电阻Ｒx的电压、电流，再用欧姆定律的变形公式求出Ｒx的阻值。

由于电压表也叫伏特表，电流表也叫安培表，所以这种用电压表、电流表测电阻的方法叫“伏安法”。

1．原理：由欧姆定律推出2．电路图：（见图1）3．器材：小灯泡（2.5V）、电流表、电压表、开关、电池阻（3V）、定值电阻（10Ω）、滑动变阻器、导线。

4．注意点：ⅰ连接电路时，开关应断开，滑动变阻器应调到最大阻值处。

ⅱ滑动变阻器的作用：（1）保护电路；（2）改变小灯泡两端的电压和通过的电流。

ⅲ本实验中多次测量的目的是：测出小灯泡在不同情况（亮度）下的电阻。

5．实验步骤：（1）根据电路图把实验器材摆好。

（2）按电路图连接电路。

（在连接电路中应注意的事项：①在连接电路时，开关应断开。

②注意电压表和电流表量程的选择，“+”、“-”接线柱。

③滑动变阻器采用“一上一下”接法，闭合开关前，滑片应位于阻值最大处。

）（3）检查无误后，闭合开关，移动滑动变阻器的滑片（注意事项：移动要慢），分别使灯泡暗红（灯泡两端电压1V）、微弱发光（灯泡两端电压1.5V）、正常发光（灯泡两端电压2.5V），测出对应的电压值和电流值，填入下面的表格中。

同时，在实验过程中，用手感受灯泡在不同亮度下的温度。

随着灯泡亮度的增加，灯泡的温度升高。

（4）算出灯丝在不同亮度时的电阻。

6．分析与论证：展示的几组实验表格，对实验数据进行分析发现：灯泡的电阻不是定值，是变化的。

是什么原因使灯丝的电阻发生变化的呢？是电压与电流吗？难点突破：（我们对比一个实验如图2：用电压表、电流表测定值电阻的阻值R）发现：R是定值，不随电压、电流的变化而变化。

通过论证，表明灯丝的电阻发生改变的原因不在于电压与电流，那是什么原因造成的呢？我们在前面学过，影响电阻大小的因素有哪些？（材料、长度、横截面积和温度。

物理知识总结欧姆定律与电阻的计算物理知识总结：欧姆定律与电阻的计算欧姆定律是电学中最基础的定律之一，它描述了电流、电压和电阻之间的关系。

在本文中，我们将总结欧姆定律的原理，并介绍一些与电阻相关的计算方法。

1. 欧姆定律的原理欧姆定律由德国物理学家乔治·西蒙·欧姆于1827年提出。

该定律表明，在恒定温度下，电流通过一个导体的大小与导体两端电压成正比，与导体的电阻成反比。

具体而言，欧姆定律可以表示为以下公式：I = V / R其中，I代表电流（单位为安培），V代表电压（单位为伏特），R代表电阻（单位为欧姆）。

2. 电阻的计算方法电阻是导体对电流的阻碍程度，通常用欧姆（Ω）来表示。

当我们需要计算电阻时，可以使用以下几种方法。

2.1 电阻的定义式电阻的定义式基于欧姆定律，可以表示为：R = V / I其中，R代表电阻，V代表电压，I代表电流。

通过测量电压和电流的数值，我们可以轻松计算出电阻的值。

2.2 串联电阻的计算当电路中存在多个串联连接的电阻时，我们可以将它们的电阻值相加来得到整个串联电阻的数值。

例如，如果一个电路上有三个串联连接的电阻，其电阻分别为R1、R2和R3，那么整个电路的电阻可以表示为：RTotal = R1 + R2 + R32.3 并联电阻的计算当电路中存在多个并联连接的电阻时，我们可以使用以下公式来计算整个并联电阻的数值：1/RTotal = 1/R1 + 1/R2 + 1/R3其中，RTotal代表整个电路的电阻，R1、R2和R3分别代表并联连接的各个电阻。

通过倒数相加后再取倒数，我们可以得到并联电阻的值。

3. 欧姆定律的应用举例欧姆定律在实际电路中有着广泛的应用。

以下是一些常见的应用举例。

3.1 计算电路中的电流通过欧姆定律，我们可以根据给定的电压和电阻计算出电路中的电流大小。

例如，如果知道电路中的电压为12伏特，电阻为4欧姆，那么可以使用欧姆定律的公式来计算电流：I = V / R = 12伏特 / 4欧姆 = 3安培3.2 计算电路中的电阻通过重新排列欧姆定律的公式，我们可以根据电压和电流计算电路中的电阻。
