欧姆定律测电阻知识点加习题(带答案)

2020-2021年欧姆定律知识点总结及经典习题(含答案)（word）一、欧姆定律选择题1．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A~0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A. 电子元件工作时，电阻保持不变B. 为使电子元件处于正常工作状态，变阻器的阻值范围应控制在12.5Ω~70ΩC. 当P在中点时，电子元件与滑动变阻器的电压之比为1︰1D. 电子元件处于正常工作状态时，电路消耗的最小功率为3.6W【答案】 B【解析】【解答】（1）从图象可知，电子元件的电阻是在变化的，故A错误；（2）电子元件处于正常工作状态时，电路电流最小为0.1A，电子元件两端的最小电压为2V，所以滑动变阻器两端的最大电压为U1=9V-2V=7V，此时滑动变阻器接入电路的电阻最大，R大===70Ω，电路电流最大为0.4A，电子元件两端的最大电压为4V，所以滑动变阻器两端的最小电压为U2=9V-4V=5V，滑动变阻器接入电路的电阻最小，R小===12.5Ω．所以滑动变阻器的阻值范围应控制在12.5欧～70欧，故B正确；（3）因为电子元件与滑动变阻器串联，通过的电流相等，所以电子元件与滑动变阻器串联两端的电压之比就等于两电阻之比，因无法判断电子元件与滑动变阻器电阻的大小关系，所以无法判断它们两端电压的关系，故C错误；（4）当电路消耗的功率最小时，电路电流最小，为I小=0.1A，电路消耗的最小功率P=UI小=9V×0.1A=0.9W，故D错误．故选B．【分析】（1）从图象可知，电流与电子元件两端的电压不是正比关系，电子元件处于正常工作状态时，电路消耗的最小功率根据公式P=UI可求．（2）当P在中点时，无法判断电子元件与滑动变阻器电阻的大小关系，根据电阻的分压特点可知无法确定当P在中点时电子元件与滑动变阻器的电压之比．（3）由图象可知，电路电流最小为0.1A，电流最大为0.4A，找到对应的电压，根据串联电路电压的规律求出滑动变阻器两端的电压，进一步求出滑动变阻器接入电路的电阻．2．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”灯泡标有“3V1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 滑动变阻器的电阻允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1～0.6AC. 电压表示数的变化范围是1.5V～3VD. 灯泡的最小功率是0.2W【答案】 D【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额= = =0.6A，由I= 得：灯泡的电阻R L= = =5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I= 得：电路中的最小总电阻R最小= = ≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20ΩlA”，所以滑动变阻器的电阻允许调节的范围是 3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小= = =0.2A，所以电流表示数的变化范围是0.2～0.6A，故B错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C错误；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D正确．故选D．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U=IR求出灯泡两端的最小电压，利用P=I2R求出灯泡的最小功率．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项．3．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；4．在一次物理实验中，小于同学连接了如图所示的电路，电磁铁的B端有一个可自由转动的小磁针，闭合开关后，下列说法错误的是（）A. 电磁铁的A端为N极B. 小磁针静止时，N极水平指向左C. 利用这一现象所揭示的原理可制成的设备是发电机D. 当滑动变阻器滑动片P向右端移动，电磁铁磁性增强【答案】 C【解析】【解答】解：A、由图知，电流从螺线管的右端流入、左端流出，根据安培定则可知，电磁铁的A端是N极，B端是S极，A不符合题意；B、电磁铁的B端是S极，由磁极间的作用规律可知，小磁针静止时，左端是N极，即N 极水平指向左，B不符合题意；C、该实验表明了电能生磁，利用这一现象所揭示的原理可制成电磁铁，C错误，符合题意；D、当滑动变阻器滑动片P向右端移动时，变阻器接入电路的电阻变小，电路中电流变大，则电磁铁的磁性变强，D不符合题意；故答案为：C。

中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。

闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。

图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。

电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

欧姆定律经典练习题（共80题）一、选择题1．(多选)一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4 B.R/2 C. R/2 D. 以上三种都不是4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1 D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______倍A．2 B．6 C． 1 D．412．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆, 1.2安培B．5欧姆, 2安培C．7.5欧姆, 0.8安培D．12.5欧姆, 0.8安培14．（多选）如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：115．将安培表先后串联在图51中的A处、B处、和C处，当电键K闭合时，安培表接在何处的读数最大？［］A．A处B．B处C．C处D．三处都一样16．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断17．图54中的滑动变阻器R1的最大阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏D．6伏~2.4伏18．（多选）图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R3的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R3的电流变大，安培表示数变小19．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大20．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大21．如图59所示，电源电压为9伏特，定值电阻R为5欧姆，滑动变阻器R0的最大电阻值为4欧姆，那么当滑动片由滑动变阻器的a端滑向b端时，伏特表的示数是［］A．由0逐渐增大到9伏B．由0逐渐增大到5伏C．由0逐渐增大到4伏D．由4伏特逐渐减小到022．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是［］A．A变小、V1变大，V2变小B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大23．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的［］A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮24．如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A．V1为12伏；V2为4伏；A为0.8安B．V1为12伏；V2为2.4伏；A为1.2安C．V1为9.6伏；V2为2.4伏；A为1.2安D．V1为8伏；V2为4伏；A为0.8安25．图65所示的电路中，电源电压不变，K闭合时，电灯L正常发光，要在K断开时，电灯L 仍能正常发光，滑动变阻器的滑片P应该［］A．向右移动B．不动C．向左移动D．先向右移，再回到原位26．已知电阻R1大于电阻R2，将它们串联后接入电路，则R1、R2两端的电压U1、U2间的关系是［］A．U1=U2 B．U1>U2 C．U1<U2 D．不好判断27．图67是四位同学设计的用伏安法测电阻R的电阻值的电路图，其中正确的［］27. 公式的物理意义的正确理解是［］A．加在导体两端的电压越大，导体的电阻越大B．导体的电流越小，导体的电阻越大C．导体的电阻与电压成正比，与电流成反比D．导体的电阻大小等于导体两端的电压与电流之比29. 如图1所示的滑动变阻器结构示意图，A、B、C、D是它的四个接线柱。

欧姆定律计算题(典型--带答案)一、串联电路1.根据题意，可列出欧姆定律的式子：0.3 = (电源电压 - 12) / R10.5 = (电源电压 - 12 - R2) / R1解得电源电压为 18V，电阻R2的阻值为 6欧姆。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.24 = (20 - R1) * I7.2 = (20 - R1) * 0.24 + R1 * I解得电阻R1为 30欧姆，电源电压为 12V。

当滑动变阻器移到右端时，电流表的读数为 0A，电压表的读数为 4.8V。

3.根据题意，可列出欧姆定律的式子：0.2 = (6 - 10) / R1解得电阻R1为 20欧姆。

当滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数无法计算。

二、并联电路1.根据题意，可列出基尔霍夫电流定律和欧姆定律的式子：12 / (10 + R2) = I112 / (L1 + R2) = I2I1 + I2 = 12 / 7.5解得灯泡L2的电阻为 5欧姆，灯泡L1和L2中通过的电流为 0.8A，干路电流为 1.6A。

2.根据题意，可列出欧姆定律的式子：6 / R1 = 14.5 / (R1 + R2) = 1.5解得灯泡L1的电阻为6欧姆，灯泡L2的电阻为3欧姆。

三、取值范围1.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.5 = 36 / (R1 + 24)R1 = 48欧姆电流表最大读数为 0.6A，故 R2 最小为 6欧姆。

当 R2 取最小值时，电压表的读数为 9V。

2.根据题意，可列出欧姆定律和基尔霍夫电压定律的式子：0.6 = (4.5 - R1) / R23 = 4.5 - R1 - 3R2解得滑动变阻器R2的变化范围为 0~3.5欧姆，当R2为8欧时，电流表的示数为 0.3A，电压表的示数为 2.4V。

四、电路变化题题目中未给出具体的电路图和问题，无法进行改写和解答。

【物理】欧姆定律知识点总结及经典习题(含答案)经典一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】 D【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。

故答案为：D【分析】结合电路图，理清元件的连接方式及电表的测量对象，当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，则灯泡的实际功率变小，根据串联电路的电流特点和P=UI=I2R可知电路中电流的变化，再根据欧姆定律可知灯泡两端的电压变化，利用串联电路的电压特点可知滑动变阻器两端电压变化.3．地磅工作时，重物越重，电表的示数就越大。

可编辑修改精选全文完整版物理欧姆定律题20套(带答案)及解析一、欧姆定律选择题1．如图所示是小刚同学测定小灯泡电功率的电路图，当闭合开关时，发现灯L不亮，电流表有明显示数，电压表示数为零，若故障只出现在灯L和变阻器R中的一处，则下列判断正确的是（）A. 灯L断路B. 灯L短路C. 变阻器R断路D. 变阻器R 短路【答案】B【解析】【解答】A. 灯L断路时，电压表串联在电路中，会有示数，而电压表的电阻很大，所以电流表无示数，A不符合题意；B. 灯L短路时，电压表同时被短路，不会有示数，此时电路是通路，所以电流表会有示数，B符合题意；C. 变阻器R断路时，整个电路是断路状态，两电表都不会有示数，C不符合题意；D. 变阻器R短路时，只有灯连接在电路中，电压表和电流表都应该有示数，D不符合题意；故答案为：B。

【分析】本题利用了串联电路的电流特点分析电路故障，小灯泡不发光说明灯泡短路或电路中电流过小或电路某处断路.2．如图所示，若电路中电源两端的电压保持不变，闭合开关S，当滑动变阻器的滑片P从b端向a端滑动的过程中（）A. 电压表V1的示数变大，电流表A的示数变大B. 电压表V2的示数变大，电流表A的示数变小C. 电压表V1的示数变大，电流表A的示数变小D. 电压表V2的示数变大，电流表A的示数变大【答案】 A【解析】【解答】解：由图知，定值电阻R1和滑动变阻器R2串联，V1测量R1两端的电压，电压表V2测量R2两端的电压，电流表测量串联电路中的电流。

当滑动变阻器的滑片P从b端向a端滑动的过程中，滑动变阻器的电阻变小，由串联分压的规律可知，变阻器分担的电压变小，即电压表V2示数变小；电源电压不变，所以定值电阻两端的电压就变大，即电压表V1示数变大；定值电阻的阻值不变，滑动变阻器的电阻变小，所以整个电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中的电流就变大，即电流表的示数就变大。

BCD不符合题意，A 符合题意。

最新欧姆定律知识点总结及经典习题(含答案)经典1一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。

利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。

A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

故答案为：B。

【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω0.5A”字样：滑动变阻器R2标有“20Ω1A”字样，电流表量程为0～0.6A，电压表量程为0～3V，闭合开关S，下列做法能够保证电路安全的是（）A. 电路中电流不超过B. 两端电压不超过3VC. 滑动变阻器连入电路的阻值在范围内变化D. 电路的总功率在范围内变化【答案】 D【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。

初三物理 第十七章 欧姆定律 一、电流与电压和电阻的关系 1、在电阻一定的情况下，导体中的电流与加在导体两端的电压成正比； 2、在电压一定的情况下，导体中的电流与导体的电阻成反比。

二、欧姆定律及其应用1、欧姆定律的内容：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。

2、数学表达式 =U I R 变形公式有： =,,,U R U IR I3、说明： ①适用条件：纯电阻电路（即用电器工作时，消耗的电能完全转化为内能）②I 、U 、R 对应同一导体或同一段电路，不同时刻、不同导体或不同段电路三者不能混用，应加角码区别。

③使用欧姆定律解题时，电压的单位用伏，电阻的单位用欧，电流的单位用安。

④导体的电阻由导体本身的长度、横截面积、材料、温度等因素决定。

R=IU 是电阻的量度式，它表示导体的电阻可由IU 给出，即R 与U 、I 的比值有关，但R 与外加电压U 和通过电流I 等因素无关。

课外补充：1、串联电路的电阻特点串联电路中总电阻等于各部分电路电阻之和。

公式：R=R 1+R 2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。

多个电阻串联相当于增大导线的长度。

2、并联电路的电阻特点并联电路总电阻的倒数等于各支路电阻倒数之和。

公式：R 1=1R 1+2R 1 并联电阻的总电阻的阻值比任何一个分电阻的阻值都小。

多个电阻并联相当于增大导线的横截面积。

【例题解析】1．一段铜线的电阻为R ，两端电压为U ，通过电流强度为I ，下列说法中不正确的是［ B ］A ．R 由铜线的长度和横截面积决定B ．R 的大小与U 有关C ．铜线的电阻对电流通过有阻碍作用D ．R 的大小与I 无关2．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［ D ］A ．电流强度较大B ．电流强度较小C ．电压较大D ．电压较小3.根据欧姆定律公式I= U/R，可变形得到R= U/I．对此，下列说法中正确的是（ D ）A．导体电阻的大小跟导体两端的电压成正比B．导体电阻的大小跟导体中的电流成正比C．当导体两端的电压为零时，导体的电阻也为零D．导体电阻的大小跟导体两端的电压和通过导体的电流无关4.有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［ A ］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆5．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［ D ］A．5欧姆 B．10欧姆C．20欧姆 D．40欧姆6．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［ A ］A. R/4B.R/2C. R/2D.R7．在一段导体两端加2伏特电压时，通过它的电流强度是0.4安培，这段导体的电阻是___5___欧姆；如果在它两端不加电压，通过它的电流强度是___0___安培，这段导体的电阻是___5___欧姆。

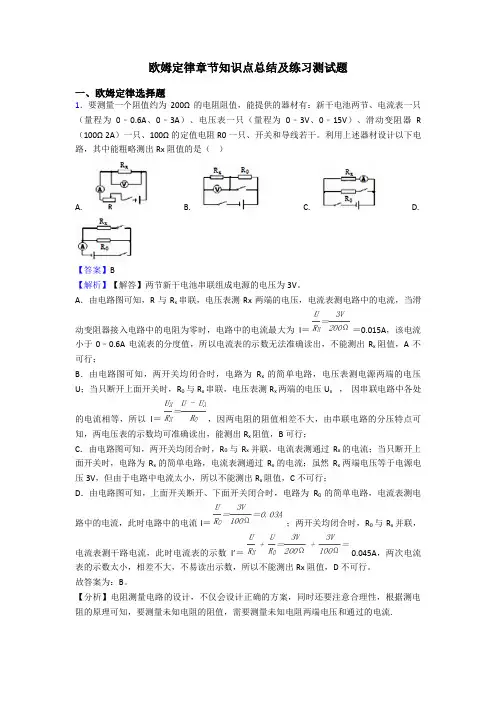

欧姆定律章节知识点总结及练习测试题一、欧姆定律选择题1．要测量一个阻值约为200Ω的电阻阻值，能提供的器材有：新干电池两节、电流表一只（量程为0﹣0.6A、0﹣3A）、电压表一只（量程为0﹣3V、0﹣15V）、滑动变阻器R （100Ω 2A）一只、100Ω的定值电阻R0一只、开关和导线若干。

利用上述器材设计以下电路，其中能粗略测出Rx阻值的是（）A. B. C. D.【答案】B【解析】【解答】两节新干电池串联组成电源的电压为3V。

A．由电路图可知，R与R x串联，电压表测Rx两端的电压，电流表测电路中的电流，当滑动变阻器接入电路中的电阻为零时，电路中的电流最大为I＝＝0.015A，该电流小于0﹣0.6A电流表的分度值，所以电流表的示数无法准确读出，不能测出R x阻值，A不可行；B．由电路图可知，两开关均闭合时，电路为R x的简单电路，电压表测电源两端的电压U；当只断开上面开关时，R0与R x串联，电压表测R x两端的电压U x，因串联电路中各处的电流相等，所以I＝，因两电阻的阻值相差不大，由串联电路的分压特点可知，两电压表的示数均可准确读出，能测出R x阻值，B可行；C．由电路图可知，两开关均闭合时，R0与R x并联，电流表测通过R x的电流；当只断开上面开关时，电路为R x的简单电路，电流表测通过R x的电流；虽然R x两端电压等于电源电压3V，但由于电路中电流太小，所以不能测出R x阻值，C不可行；D．由电路图可知，上面开关断开、下面开关闭合时，电路为R0的简单电路，电流表测电路中的电流，此时电路中的电流I＝；两开关均闭合时，R0与R x并联，电流表测干路电流，此时电流表的示数I′＝ 0.045A，两次电流表的示数太小，相差不大，不易读出示数，所以不能测出Rx阻值，D不可行。

故答案为：B。

【分析】电阻测量电路的设计，不仅会设计正确的方案，同时还要注意合理性，根据测电阻的原理可知，要测量未知电阻的阻值，需要测量未知电阻两端电压和通过的电流.2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．某兴趣小组为了研究电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时，下列说法中正确的是（）A. 电压表V2和电流表A示数均变大B. 电压表V1和电流表A示数之比不变C. 电压表V2和电流表A的乘积不变D. 电压表V2变化量和电流表A变化量之比不变【答案】D【解析】【解答】解：由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测干路中的电流．（1）因热敏电阻的阻值随温度的升高而减小，所以，当温度降低时，热敏电阻R1的阻值变大，并联部分的电阻变大，电路中的总电阻变大，由I= 可知，干路中的电流变小，即电流表A的示数变小，由U=IR可知，R0两端的电压变小，即电压表V2的示数变小，故A错误；由电压表V2示数变小、电流表A示数变小可知，电压表V2和电流表A的乘积变小，故C 错误；因串联电路中总电压等于各分电压之和，所以，并联部分的电压变大，即电压表V1的示数变大，由电压表V1的示数变大、电流表A示数变小可知，电压表V1和电流表A示数之比变大，故B错误；（2）设温度变化前后，干路中的电流分别为I1、I2，则电压表V2示数的变化量：△U2=I2R0﹣I1R0=（I2﹣I1）R0=△IR0，即 =R0，且R0的阻值不变，所以，电压表V2变化量和电流表A变化量之比不变，故D正确．故选D．【分析】由电路图可知，R1与R2并联后再与R0串联，电压表V1测并联部分的电压，电压表V2测R0两端的电压，电流表测电路中的电流．（1）根据热敏电阻阻值与温度的关系得出当温度降低时其阻值的变化，进一步可知并联部分的电阻变化和电路中总电阻的变化，根据欧姆定律可知电路中电流的变化和R0两端的电压变化，然后得出电压表V2和电流表A 的乘积变化；根据串联电路的电压特点和并联电路的电压特点可知电压表V1的示数变化，然后得出电压表V1和电流表A示数之比变化；（2）设出温度变化前后电路中的电流，根据欧姆定律得出电压表示数和电流表示数与R0的阻值关系，然后得出电压表V2变化量和电流表A变化量之比的变化．4．如图所示电路（电源电压保持不变），闭合开关S，当滑动变阻器的滑片向右端移动时，下列说法正确的是（）A. 电压表示数不变，电流表示数变大B. 电压表示数变大，电流表示数变小C. 电压表示数变小，电流表示数变小D. 电压表示数变大，电阻R1的电功率变大【答案】 D【解析】【解答】由图可知，滑动变阻器与定值电阻串联，当滑动变阻器的滑片向右移动时，滑动变阻器连入电路中的电阻变小，电路总电阻减小，而电源电压一定，由知，电路中的电流变大，即电流表的示数变大；根据，电阻R1的电流增大，两端的电压也增大，根据知，电阻R1的电功率变大，可见ABC不符合题意、D符合题意。

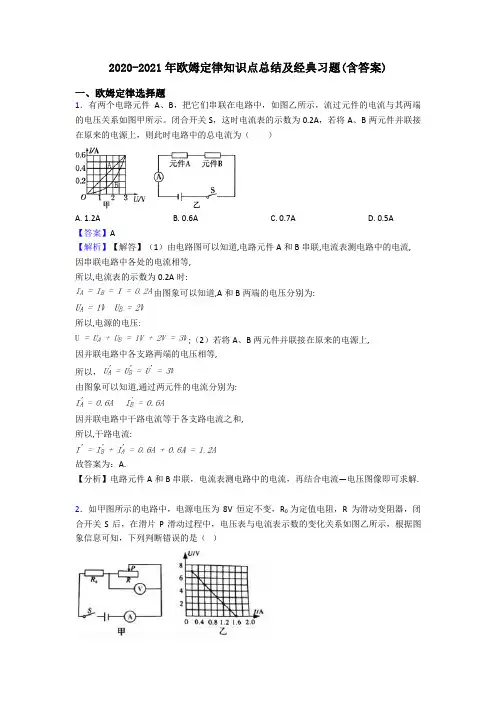

2020-2021年欧姆定律知识点总结及经典习题(含答案)一、欧姆定律选择题1．有两个电路元件A、B，把它们串联在电路中，如图乙所示，流过元件的电流与其两端的电压关系如图甲所示。

闭合开关S，这时电流表的示数为0.2A，若将A、B两元件并联接在原来的电源上，则此时电路中的总电流为（）A. 1.2AB. 0.6AC. 0.7AD. 0.5A【答案】A【解析】【解答】（1）由电路图可以知道,电路元件A和B串联,电流表测电路中的电流, 因串联电路中各处的电流相等,所以,电流表的示数为0.2A时:由图象可以知道,A和B两端的电压分别为:所以,电源的电压:;（2）若将A、B两元件并联接在原来的电源上,因并联电路中各支路两端的电压相等,所以，由图象可以知道,通过两元件的电流分别为:因并联电路中干路电流等于各支路电流之和,所以,干路电流:故答案为：A.【分析】电路元件A和B串联，电流表测电路中的电流，再结合电流—电压图像即可求解.2．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

（1）当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，此时电路的总功率最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，R0的阻值：R0＝＝＝5Ω，A符合题意；电路的最大总功率：P大＝UI大＝8V×1.6A＝12.8W，B符合题意；（2）当滑动变阻器接入电路的电阻最大时，电压表的示数最大，电流表的示数最小，R0的功率最小，由乙图可知，电路中的最小电流I小＝0.2A，变阻器R两端的电压U R＝7V，则R0的最小功率：P0小＝I小2R0＝（0.2A）2×5Ω＝0.2W，C不符合题意；滑动变阻器的最大阻值：R大＝＝＝35Ω，D符合题意。

【物理】欧姆定律知识点总结及经典习题(含答案)（word）一、欧姆定律选择题1．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I，阻值相同的定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2．则下列判断正确的是（）A. △P1+△P2＝△I2．（R1+R2）B. |△U1|＞|△U2|C. | |+| |＝R1+R2D. |△U1|＜|△U2|【答案】 C【解析】【解答】解：由电路图可知，R1与R0、R2串联，电压表V1测R0与R2两端的电压之和，电压表V2测R2两端的电压，电流表测电路中的电流。

（1）将滑动变阻器的滑片P 从中点向b端移动一段距离，设移动前后电路中的电流分别为I1、I2，由I＝可得，电压表V2示数的变化量：△U2＝U2﹣U2′＝I1R2﹣I2R2＝（I1﹣I2）R2＝△IR2，则|△U2|＝|△IR2|，因串联电路中总电压等于各分电压之和，所以，电压表V1示数的变化量：△U1＝U1﹣U1′＝（U﹣I1R1）﹣（U﹣I2R1）＝（I2﹣I1）R1＝﹣△IR1，则|△U1|＝|△IR1|，因R1、R2的阻值相同，所以，|△U1|＝|△U2|，BD不符合题意；由| |＝R1、| |＝R2可知，| |+| |＝R1+R2，C符合题意；（2）定值电阻R1、R2消耗电功率的变化量分别为△P1、△P2，则△P1+△P2＝（I12﹣I22）（R1+R2）＝（I1﹣I2）（I1+I2）（R1+R2）＝△I（I1+I2）（R1+R2），A不符合题意。

故答案为：C。

【分析】结合电路图，理清元件的连接方式及电表的测量对象，将滑动变阻器的滑片P从中点向b端移动一段距离，设出移动前后电路中的电流，根据欧姆定律表示出电压表V2示数的变化量，根据串联电路的电压特点和欧姆定律表示出电压表V，示数的变化量，然后结合R1、R2的阻值相同比较|△U1|与|△U2| 的大小关系；根据P=I2R表示出定值电阻R1、R2消耗电功率的变化量.2．如图所示是电阻甲和乙的U﹣I图象，下列说法正确的是（）A. 甲、乙两元件的电流与电压都成正比B. 乙元件是一个定值电阻且阻值大小为10ΩC. 甲、乙并联在电路中，当电源电压为2V时，电路的总电流为0.3AD. 甲、乙串联在电路中，当电路电流为0.2A时，甲的功率为0.6W【答案】 C【解析】【解答】解：AB、由图象可知，乙元件中电流与两端电压图象不是过原点直线，说明乙元件的电流与电压不成正比，即乙的电阻不是定值，故A、B错误；C、甲、乙并联在2V电源时，甲和乙电压都为2V，由图象可知，I甲=0.1A，I乙=0.2A，故干路电流I=I甲+I乙=0.1A+0.2A=0.3A，故C正确；D、甲、乙串联在电路中时，当电路电流为0.2A时，甲和乙电流都为0.2A，由图可知U甲=4V，所以甲的功率P甲=U甲I甲=4V×0.2A=0.8W，故D错误．故选C．【分析】（1）根据欧姆定律可知，电阻一定时，通过电阻的电流与两端的电压成正比，据此分析图象甲乙电阻的变化；（2）根据并联电路的电压特点结合图象读出对应的电流，再根据并联电路的电流特点得出干路电流；（3）根据串联电路的电流特点读出图象中对应的电压，根据P=UI计算甲的功率．3．如甲图所示的电路中，电源电压为8V恒定不变，R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断错误的是（）A. R0的阻值是5ΩB. 电路的最大总功率12.8WC. R0的最小功率是1.6WD. 滑动变阻器最大阻值是35Ω【答案】 C【解析】【解答】解：由电路图可知，R0与R串联，电压表测变阻器R两端的电压，电流表测电路中的电流。

欧姆定律章节知识点总结及练习测试题（word）一、欧姆定律选择题1．如图是一个油量表的示意图，滑动变阻器规格为“20 Ω 1 A”。

闭合开关，当浮球最低时滑片P滑到a端，电流表示数为0.3 A，当浮球最高时，滑片P滑到b端，电流表示数为0.5 A。

下列说法错误的是（）A. 电源电压为15 VB. 电阻R的阻值为30 ΩC. 电阻R最小功率为7.5WD. 在加满油后，1 min内电阻R产生的热量为450 J【答案】C【解析】【解答】根据和电源电压不变的特点，利用电路的两种状态，可得关系式：，解得R为30Ω，代入得：故电源电压为15 V，AB选项正确，但不符合题意；电阻R最小功率时，即电流最小时的功率，，C 错误，符合题意；在加满油后，滑片位于b端，电流最大，1 min内电阻R产生的热量为：，D正确，但不符合题意。

【分析】，R与R′串联，电流表测电路中的电流；当滑片位于a端时，电阻R的功率最小，根据P=I2R求出其大小；在加满油后，滑片位于b端，根据Q=I2Rt求出1min内电阻R 产生的热量.2．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时（）A. 电压表的示数增大，指示灯亮度增大B. 电压表的示数减小，指示灯亮度增大C. 电压表的示数减小，指示灯亮度减小D. 电压表的示数增大，指示灯亮度减小【答案】 B【解析】【解答】解：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，由图甲可知，当有害尾气浓度增大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=可知，电路中的电流变大，由U=IR可知，灯泡L两端的电压变大，故指示灯亮度增大；故CD错误；因串联电路中总电压等于各分电压之和，所以，气敏电阻R两端的电压变小，即电压表的示数变小；故A错误，B正确．故选B．【分析】由电路图可知，气敏电阻与指示灯串联，电压表测气敏电阻两端的电压，电流表测电路中的电流，根据甲图得出当有害尾气浓度增大时气敏电阻阻值的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点可知电压表示数的变化；3．小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U﹣I图象如图乙所示．针对该实验过程，下列结果正确的是（）A. 小灯泡的额定功率为6.25WB. 小灯泡正常工作时的电阻为5ΩC. 滑动变阻器的最大阻值为40ΩD. 电路消耗的最小功率为0.05W【答案】C【解析】【解答】解：由电路图知，灯泡L与滑动变阻器R串联，电压表测L两端电压，电流表测电路中电流，A、小灯泡的额定电压为2.5V，由图象可知此时通过灯泡的电流为0.4A，所以小灯泡的额定功率：P额=U额I=2.5V×0.4A=1W，故A错误；B、由I= 可得，灯泡正常工作时的电阻：R L= = =6.25Ω，故B错误；C、电源电压一定，由I= 可知，当变阻器连入电路的阻值最大时，电路中电流最小；由图象知电路的最小电流为0.1A，此时灯泡两端电压为0.5V；电路的最大总电阻：R总最大= = =45Ω，此时灯泡的电阻：R L= = =5Ω，滑动变阻器的最大阻值：R滑最大=R总最大﹣R L=45Ω﹣5Ω=40Ω，故C正确；D、由P=UI可得电路消耗的最小功率：P总最小=U总I最小=4.5V×0.1A=0.45W，故D错误．故选C．【分析】（1）由图象可知，灯泡正常发光时的电流，由P=UI计算小灯泡的额定功率；（2）由I= 计算灯泡正常工作时的电阻；（3）变阻器连入阻值最大时，电路中电流最小，由图象读出此时灯泡的电压和电流，由串联电路特点和欧姆定律计算变阻器的最大值；（4）由P=UI计算电路的最小功率．4．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示．若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻和实际功率约为（）A. 24Ω 0.67WB. 20Ω 0.96WC. 24Ω 0.96WD. 20Ω 0.8W【答案】D【解析】【解答】解：把这种规格的三只灯泡串联接在12V的电源两端，则每只灯泡两端的电压都为4V，从图象上可以看出，此时电路电流为0.2A，由欧姆定律得，每只灯泡的电阻：R= = =20Ω；则每只灯泡的实际功率：P实=UI=4V×0.2A=0.8W，故ABC 错误，D正确．故选：D．【分析】三只完全相同的灯泡串联，灯泡的电阻相等，通过的电流相等，根据欧姆定律可知，三只灯泡两端的电压相等，再从图象上找到对应的电压和电流，根据相应的公式分别算出每只灯泡的实际电阻和实际功率．5．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是（）A. 若把它们并联在4V电路中，乙灯正常发光B. 若把它们并联在4V电路中，甲灯比乙灯亮C. 若把它们串联在10V电路中，两灯都可以正常发光D. 若把它们串联在10V电路中，甲灯比乙灯亮【答案】 B【解析】【解答】解：由P＝UI可得，两灯泡的额定电流分别为：I甲＝＝＝0.5A，I乙＝＝＝0.5A，由I＝可得，两灯泡的电阻分别为：R甲＝＝＝12Ω，R乙＝＝＝8Ω。

【物理】欧姆定律知识点总结及经典习题(含答案)一、欧姆定律选择题1．如图甲所示电路，电源电压不变，电压表量程是0～3V，电流表量程是0～0.6A．只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光．保证电路安全的情况下，下列说法错误的是（）A. 灯泡的额定功率是0.75WB. 只闭合S、S1时，电路的最大功率为2.7WC. 只闭合S、S1时，灯泡2s内最小消耗0.3J电能D. 只闭合S、S2，R1的滑片在a 点，R2允许接入电路的阻值范围是1.5Ω～12Ω【答案】B【解析】【解答】（1）只闭合S、S1,灯泡、变阻器R1串联,在滑动变阻器R1的滑片从最右端向左滑至a点的过程中,R1的阻值减小,电路中的总电阻变小,电流变大,灯泡两端的电压变大,由此可知：图乙中,左边的曲线为灯泡的I−U图象,则右边的曲线为R1的I−U图象；如图所示：滑片在a点时R1的阻值最小（允许接入的最小阻值）,电路中的电流最大,由于灯泡恰好正常发光,则根据I−U图象可知：小灯泡正常工作时的电压为1.5V,电流为0.5A,此时R1两端的电压为3V，则灯泡的额定功率：P额＝U L I最大＝1.5V×0.5A＝0.75W；A符合题意；电源电压：U＝U L+U1＝1.5V+3V＝4.5V，电路的最大功率：P最大＝UI最大＝4.5V×0.5A＝2.25W；B不符合题意；只闭合S、S1,灯泡、变阻器R1串联，由灯泡的I−U图象可知，灯泡两端的最小电压为0.5V，最小电流为0.3A，此时灯泡消耗的功率最小，则灯泡2s内最少消耗的电能：W L＝U L最小I L最小t＝0.5V×0.3A×2s＝0.3J；C符合题意；（2）由I＝可得,R1的滑片在a点时R1的电阻：R1＝＝6Ω；由图可知,只闭合S、S2,R1的滑片在a点,R1与R2串联,电压表测变阻器R2两端的电压，电流表测电路中的电流；由于串联电路中各处的电流相等，电流表的量程为0∼0.6A，所以,电路中的最大电流I′最大＝0.6A,此时滑动变阻器R2接入电路中的电阻最小，由I＝可得最小总电阻：R总最小＝＝7.5Ω，根据串联电路的总电阻等于各电阻之和可得,滑动变阻器R2接入电路中的最小电阻：R2小＝R总最小−R1＝7.5Ω−6Ω＝1.5Ω；由于电压表采用0∼3V量程,当电压表的示数U2最大＝3V时,滑动变阻器R2接入电路中的电阻最大，因串联电路中总电压等于各分电压之和，所以,此时R1两端的电压：U′1＝U−U2最大＝4.5V−3V＝1.5V，电路中的最小电流：I最小＝＝＝0.25A，则滑动变阻器接入电路中的最大阻值：R2最大＝＝12Ω，所以,滑动变阻器R2允许的取值范围是1.5Ω∼12Ω，D符合题意；故答案为：B。

2020-2021年欧姆定律知识点总结及经典习题(含答案)经典一、欧姆定律选择题1．小海设计了一种测定油箱内油量的模拟装置，如图所示，其中电源两端电压保持不变，R0是定值电阻，R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆的一端连接，滑杆可以绕固定轴O转动，另一端固定着一个浮子。

油箱中的油量减少时，浮子随油面下降，带动滑杆使变阻器的滑片P向上移动，从而引起电流表的示数发生变化。

下列说法中正确的是（）A. 电流表示数变小时，表明油箱中的油量减少B. 电流表示数变小时，电阻R0两端电压变大C. 当油箱中的油量减少时，电流表示数变大D. 当油箱中的油量减少时，变阻器R连入电路的电阻变小【答案】A【解析】【解答】如图，定值电阻R0与滑动变阻器R串联在电路中，电流表测量电路中电流。

A. C. D 当油箱中的油量减少时，浮子下降，带动滑片上升，滑动变阻器接入电路的电阻变大，电路总电阻变大，根据可知，电路中电流变小，所以电流表示数变小时，表明油箱中的油量减少，A符合题意，CD不符合题意；B. 电流表示数变小时，即通过R0的电流变小，根据知，电阻R0两端电压变小，B 不符合题意；故答案为：A。

【分析】滑动变阻器R与定值电阻R0串联，电流表测电路中的电流，根据油量的变化可知浮子的变化，在杠杆的作用下可知滑片P移动的方向，从而得出接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和电阻R0两端电压的变化.2．如图所示，电源电压恒为5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A”灯泡标有“3V1.8W”字样．闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（）A. 滑动变阻器的电阻允许调节的范围是0～20ΩB. 电流表示数的变化范围是0.1～0.6AC. 电压表示数的变化范围是1.5V～3VD. 灯泡的最小功率是0.2W【答案】 D【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．根据P=UI可得，灯的额定电流：I L额= = =0.6A，由I= 得：灯泡的电阻R L= = =5Ω，由于电压表的量程为0～3V，电流表的量程为0～0.6A，则灯泡两端的最大电压为3V，则通过灯泡的最大电流I最大=I L额=0.6A；由I= 得：电路中的最小总电阻R最小= = ≈8.3Ω，由串联电路中总电阻等于各分电阻之和可知：滑动变阻器接入电路中的最小阻值：R滑最小=R最小﹣R L=8.3Ω﹣5Ω=3.3Ω，因为滑动变阻器的规格为“20ΩlA”，所以滑动变阻器的电阻允许调节的范围是 3.3Ω～20Ω，故A错误；电路中的最大总电阻R最大=R L+R=20Ω+5Ω=25Ω；则电路中的最小电流：I最小= = =0.2A，所以电流表示数的变化范围是0.2～0.6A，故B错误；灯泡两端的最小电压为U L最小=I最小R L=0.2A×5Ω=1V；所以电压表示数的变化范围是1V～3V，故C错误；此时灯泡的功率最小为：P L最小=I最小2R L=（0.2A）2×5Ω=0.2W，故D正确．故选D．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流和电阻，然后结合电压表的量程，电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用U=IR求出灯泡两端的最小电压，利用P=I2R求出灯泡的最小功率．本题考查了串联电路的特点和欧姆定律、电功率公式的应用，关键是根据灯泡的额定电压和电流表的量程确定电路中的最大电流，对于选择题并不一定完全解答选项．3．如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中（）A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大【答案】 D【解析】【解答】由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，当滑动变阻器滑片向某一方向滑动时，灯泡变暗，则灯泡的实际功率变小，因串联电路中各处的电流相等，由P=I2R可知，电路中的电流变小，即电流表的示数变小，AB不符合题意；由U=IR可知，灯泡两端的电压变小，因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，C不符合题意、D符合题意。

中考物理总复习《欧姆定律》专项练习题(附参考答案)学校:___________班级：___________姓名：___________考号：___________一、选择题的理解，下列说法中正确的是（）1．对于公式R=UIA．导体的电阻与加在导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与加在导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与加在导体两端的电压、通过导体的电流都无关2．图所示的电路中，电源两端电压保持不变．闭合开关S后，滑动变阻器的滑片P向右移动，下列说法中正确的是（）A．电流表示数变小，电压表示数不变B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变大D．电压表与电流表的示数之比保持不变3．如图为标有“2V”字样的小灯泡 L 与定值电阻 R 的 U-I 图像，若将它们串联接入电路，小灯泡 L 恰好正常发光，由图可知（）A．电源电压为 5V B．定值电阻的阻值为 20ΩC．小灯泡正常发光时的阻值比定值电阻大D．若将它们并联接入 0.5V 的电路中，干路电流为 0.25A 4．如图是一种自动测定油箱内油面高度的装置。

其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（）A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。

下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。

页眉内容《欧姆定律》试题大全一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中错误的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10Ω，则将它们串联的总电阻是［］A．5Ω B．10ΩC．20ΩD．40Ω3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/2D.2R4．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大B．电流强度较小C．电压较大D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是aΩ、bΩ、cΩ，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<a C．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。

现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于R C．仍等于R D．无法判定9．有一条电阻线，在其两端加1V电压时，测得电阻值0.5Ω，如果在其两端加10V电压时，其电阻值应为［］A．0.5Ω B．5ΩC．0.05Ω D．20Ω10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和12．修理电器需要一只150Ω的电阻，但只有电阻值分别为100Ω、200Ω、600Ω的电阻各一只，可代用的办法是A．把200Ω的电阻与600Ω的电阻串联起来B．把100Ω的电阻与200Ω的电阻串联起来C．把100Ω的电阻与200Ω的电阻并联起来D．把200Ω的电阻与600Ω的电阻并联起来13．导体两端的电压是4V，通过的电流强度是0.8A，如果使导体两端的电压增加到6V，那么导体的电阻和电流强度分别是［］A．5Ω，1.2A B．5Ω，2A C．7.5Ω，0.8A D．12.5Ω，0.8AA．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R 与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D ．只闭合K2时，滑动变阻器ab 两端的电压与电阻R 2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a 滑到b 的过程中［ ］A ．A 表和V 表的示数都变小B ．A 表和V 表的示数都变大C ．A 表的示数变大，V 表的示数变小D ．A 表的示数变小，V 表的示数变大20．如图48所示电路，滑动变阻器R 1的电阻是500Ω，R 2的电阻是300Ω，变阻器滑片P 与V 表一端相连，当滑动片P 由a 向b 滑动时，V 表的读数变化范围是［ ］A ．0~6VB ．3.75~6VC ．2.25~6VD ．0~3.75V23．将A 表先后串联在图51中的A 处、B 处、和C 处，当电键K 闭合时，A 表接在何处的读数最大？［ ］A ．A 处B ．B 处C ．C 处D ．三处都一样24．在图52各电路中，进行如下操作，把图A 中变阻器滑片向右滑动，把图B 、C 、D 中的电键闭合，这时哪个电路中的A 表的示数将比原来增大［ ］25．如图53所示，R 1=R 2时，电源电压不变，当电键由闭合变为断开时，A 表示数 ［ ］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R 1的阻值是200Ω，电阻R2是300Ω，电源电压是6V 且保持不变，当滑动变阻器的滑片P 由a 端滑到b 端，V 表示数的变化是［ ］A ．6V~0VB ．3.6V~6VC ．6V~3.6VD ．6V~2.4V27．图55所示电路，AB 两端电压保持不变，当滑动变阻器的滑动片P 滑动的过程中，下面关于A 表和V 表示数的变化以及发生变化原因的简要分析，正确的是［ ］A ．不管P 向哪端滑动，R 2都是不变的，所以V 表示数不变，A 表示数将在P 向a 端滑动时变小，P 向b 端滑动时变大B ．不管P 向哪端滑动，R1都是不变的，所以V 表示数不变，A 表示数将在P 向b 端滑动时变小，P 向a 端滑动时变大C ．P 向a 端滑动时，R 1不变，R 1两端电压不变，V 表示数变小，R 3也变小，所以A 表示数不变D ．P 向a 滑动时，R 2和R 3并联总电阻变小，干路电流变大，R 1两端电压变大，所以V 表示数变小，那么，通过R 2的电流变小，A 表示数变大E ．P 向b 端滑动时，R 3变大，R 2和R 3并联总电阻变大，所以V 表示数变大，干路中电流变小，通过R 2的电流变大，A 表示数变小28．图56所示的电路中，电压U 保持恒定，当K 断开时，A 表的读数是［ ］A ．A1变大、A 2不变B ．A 1变小、A 2不变C ．A 1不变、A 2变小D ．A 1不变、A 2变大29．如图57所示，AB 两点间电压保持不变，当滑动变阻器的滑片向右移动时［ ］A ．A 表示数变小，V 表示数变大B ．A 表示数变小，V 表示数变小C．A表示数变大，V表示数变小D．A表示数变大，V表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，A表示数为I2。

可编辑修改精选全文完整版欧姆定律（习题）1．甲、乙两电阻分别接在电压比是2：1 的电路中，已知它们的电阻之比是2：3，则通过它们的电流之比是。

2．两定值电阻R1，R2，已知R1＞R2。

在如图所示电路中，总电流由大到小排列应该是。

甲乙丙丁3．如图所示，V1 和 V2 是完全相同的两个电压表，都有 3V 和15V 两个量程，闭合开关后，发现两个电压表偏转的角度相同，则R1：R2= 。

4．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为 6V，电流表示数为 0.6A，断开 S2 后，电压表示数变为2V ，则R2 的电阻和电源电压分别是Ω和V。

5．根据图中电阻R1 和R2 的U-I 图象，以下说法正确的是（）A．如果R1 和R2 并联连接，则R1 的电流比R2 的电流小B．如果R1 和R2 并联连接，则R1 的电压比R2 的电压小C．如果R1 和R2 串联连接，则R1 的电压比R2 的电压小D．如果R1 和R2 串联连接，则R1 的电流比R2 的电流小6．小刚要测量一个电阻R x 的阻值，现只找到如下器材：一个电压不变的电源，三个阻值已知的定值电阻（R1=10Ω、R2=20Ω、R3=40Ω），一个表盘数字已经模糊（但刻度清晰）的电压表，两个开关 S1、S2，导线若干。

小刚要用这些器材测量R x 的阻值。

（1）他先将定值电阻R l 接入其设计的图（甲）所示电路中进行实验。

当闭合 S1、断开 S2 时发现电压表无示数，经检查电压表、电源均正常，且只有一处故障，下面列出的故障原因中，你认为可能的是。

（填写序号）A．R x 断路B．R x 短路C．R1 短路（2）排除故障后，闭合开关S1、S2 时电压表的指针偏转情况如图（乙）所示；闭合开关 S1、断开 S2 时电压表指针偏转情况如图（丙1）所示。

再用R2、R3 分别替换R l 接入电路进行实验，当闭合开关 S1、断开 S2 时电压表对应的指针偏转情况如图（丙2）、（丙3）所示。
