使用手册微波智能开关系列 - 波束障碍检测 -性能更卓越微波智能开关系列手册版本1.0, 2009年3月引言知识产权声明本手册中的信息来自于专利和知识产权资料。

这些信息的目的是帮助操作维护人员更加有效地使用本手册中所描述的设备。

公开这些信息并不表示拥有使用或复制这些信息的权利，也不表示有权将这些信息应用于除本手册所述仪器的安装、维护和操作之外的任何其它目的。

警告！本仪表中含有易受静电损坏的电子元器件。

对内部的电路板或元器件进行拆卸、安装、拿取时，要采取恰当的静电防护措施。

* 静电防护措施1 开始工作之前，必须拆除仪表的供电电源； 2 对任何印制电路板或者其它内部元件进行拆卸、安装、调整前，操作人员必须佩带防静电手环或者采取其它适合的安全方式进行可靠接地。

3 印制电路板必须置于导电包装袋或其它的导电容器中进行运输、存储，直到在安装前的片刻，才能够从静电防护包中取出。

被拆换的印制电路板必须立即放进带防护的容器内，以备运输、存储或运回生产厂。

说明：本仪器并非是唯一使用ESD敏感元件的仪器。

大多数现代电子产品的设计中都含有采用金属氧化膜技术（NMOS，CMOS等）的电子器件。

经验证明，即便是少量的静电也会造成器件的失效甚至是永久性的损坏。

尽管失效的元器件有时可以正常工作，但是最终会导致仪表的早期故障。

1目录概述、特征典型应用尺寸安装接线- 智能整体式 - 远程系统 - 继电器功能 - 防止串扰 - 2个单元- 超过2个单元 - 多站连接- HawkLink GSM - 测试端子设置流程 - 智能整体式 - 远程型远程软件菜单 - 菜单树- 快速设置菜单 - 高级菜单 - 诊断显示多站连接高级远程通信安全信息零件号规范联系信息（封底）235121718192021222325263033343536383940414245微波智能开关系列手册版本1.0, 2009年3月概述特征z 宽的波束方向特性，易于定向z 远程放大器上有用于设置/诊断的LCD z 最大范围可以达到200米（656英尺）z 支持简单的“1分钟”快速设置 z 采用远程传感器或者智能整体式“一体化”类型传感器 z 继电器输出：智能整体式（1）远程（2）z 远程测试功能z 可调节的开/关延迟（0~20秒） z 可供选择的智能通信有：GosHawk、Modbus、HART、Profibus DP、DeviceNetz 可供选择远程GSM连接z 远程放大器到传感器的距离最多可以到500米（1640英尺） z 传感器上有明亮的视觉状态指示 z 安装后可单独进行壳体排列工作原理波束障碍微波能量束以脉冲方式按照大约每秒200次的频率从发送器传送到单独的接收器。

特点：●3.8-30VDC 供电 ● 数字电流沉输出 ● 3针一列PCB 引脚● 方块霍尔设计消除了机械压力效应 ● 磁特性温度补偿● 可定制特殊的动作/释放点 ● 双极，单极，锁存型●很高的输出电流能力——最大绝对电流50mA ● 动点/释放点对称于零点高斯（双极锁存） ● 工作温度范围-40～150℃ ● 封装材料：Plaskon 3300H● 表面封装型号：SS400-S （切短或整形的引脚）SS400 内含整个温度范围的热平衡集成电路，负的温度补偿特性能与低成本磁钢负温度系数为最佳匹配带宽间隙调整提供了SS400 在3.8～30VDC 电源电压范围内特别稳定的工作特性。

SS400能连续输出20mA 电流，最大绝对电流为50mA.SS411A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 70-701565-651560-601560-601265-651270-7010mT 7.0-7.01.56.5-6.51.56.0-6.01.56.0-6.01.26.5-6.51.27.0-7.01.0注：当锁存型突然掉电后，其输出在上电后可能改变状态，在足够强的磁场中，传感器的输出由所在磁场决定。

上升(10-90%)下降(90-10%)最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差最大动作点最小释放点最小回差选型指南型号磁场类型供电电压（VDC ）供电电流（最大值)输出类型输出电压（最大值）输出电流（最大值）*输出漏电流（最大值）输出开关时间Vcc=12V ，RL=1.6K C=20pF 磁特性-40℃0℃25℃85℃125℃150℃SS413A 双极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS441A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS443A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS449A 单极3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS461A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值SS466A 锁存3.8-3010mA 电流沉.40V 20mA 10µA.05µs 典型值1.5µs 最大值.15µs 典型值1.5µs 最大值G 140-14020140-14020140-14020140-14020140-14020140-14020mT 14.0-14.02.014.014.02.014.0-14.02.014.0-14.02.014.0-14.02.014.0-14.02.0G 1352015117201811520201201515123158125105mT 13.52.01.511.72.01.811.52.02.012.01.51.512.31.50.812.51.00.5G 21580251908025180752518070151906010200555mT 21.58.02.519.58.02.518.07.52.5187.01.519.06.01.020.05.50.5G 435210304002303039023530400215304102003042018530mT 43.521.03.040.023.03.039.023.53.040.021.53.041.020.03.042.018.53.0G 110-1105090-905085-855085-8550100-10050110-11050mT 11.0-11.05.09.0-9.05.08.5-8.55.08.5-8.55.010.0-10.05.011.0-11.05.0G 200-200200185-185200180-180200180-180190180-180160185-185140mT 20.0-20.020.018.5-18.520.018.018.020.018.0-18.019.018.0-18.016.018.5-18.514.0注：可订购安装在线带和卷带上的SS400，引脚上间距0.1”, 每个卷带3000个SS400传感器。

接近开关（无接触开关）使用说明书一、集成化接近开关是我厂根据国外技术，引进法国汤姆逊元件制造的新型集成接近开关。

产品品种规格齐全，外型结构多样，电压范围宽，重复精度高，频率响应快，抗干扰性强，使用寿命厂。

开关内腔充以树脂其全封闭，具有耐振动、耐腐蚀、防水、放油等特点。

接近开关型号及含义Proximity switch model and definition二、开关使用注意事项：使用环境温度：使用温度：-25-+70℃；储藏温度：-45-+80℃；湿度：<90%。

1、直流型开关必须用直流稳定压电源，并确保稳压电源波纹Vpp ≤10%，绝缘变压器的次级交流电源经全波整流后，用电解电容滤波（一般为470-1000uF)后的直流电源，最用用直流稳压器供电。

（特别注意：未经电容滤波不能使用）。

2、两线制开关必须先进负载再接至电源，若直接连接电源会使开关损坏。

3、开关不得超过额定技术参数使用。

4、严禁通电接线，严格按接线图上色标接线。

考虑到使用环境的影响，调整开关感应面与检测体之间的距离，一般取额定动作距离Se 的80%。

5、若有高压线和动力线通过接线开关电线附近时，为防止开关受感应误动作或损坏，请用单独金属管屏蔽。

6、直流型开关使用电感性负载时，若系统有较大干扰脉冲时，请在开关断接干扰脉冲抑制器件。

7、两线制开关一般不宜并联或串联使用，建议改用继电器串，并联使用。

8、不同材质的金属检测体对动作距离的影响：9、电容式接近开关动作距离可通过灵敏度微调电位器进行调节（切记在距离最大临界状态下使用）。

10、安求11、霍尔传感器（开关）注意磁钢（引铁石）极性S 极或N 极材料铁（A3) 不锈钢 黄铜 铅 铜 动作距离 100% 50% 40% 30% 30%8、电压输出型NPN.NO/NC。

/接近开关使用说明书■ 接近开关● 感谢您对本公司产品的依赖，当您使用我公司产品时，请务必参阅本说明，以免因操作失误而造成不必要的损失。

●用途：适用于机床限位、检测、计数、测速、液面、自动线作定位发讯号等多种控制。

广泛应用于机械、矿山、冶金、塑料、纺织、烟草、电力、铁路、军工等部门。

● 产品型号 。

互换于本公司型号 。

接线图如图 。

■ 接线方式图1.PNP常开型（常闭） 4.NPN常开型（常闭）7.直流二线常开型（常闭）2.交流二线常开（常闭） 5.交流四线一开一闭8.交流二线常开常闭3.PNP常开+常闭型 6.NPN常开+常闭型9.交流五线触点输出■ 动作距离（Sa）设定● 开关的动作距离请设定在80％标准动作距离（Sn）内，以免开关工作受温度、电压等影响。

● 当检测其他金属时，开关有不同的动作距离（图1）● 当开关用作测量动作频率或其调整场合，请将开关的动作距离设定在1/2标准动作距离外，开关在此位置可获得最大的动作频率。

●电容式接近开关的动作距离设定，请参阅电容式接近开关的使用说明。

检测距离(mm)标准检测体 图2检测体大小对检测距离的影响■ 开关使用注意事项：● 直流电源必须使用绝缘变压器，请勿使用自耦变压器：● 严禁通电接线，严格按接线图上色标接线。

● 若有电路线，动力线通过天关引线附近时，为防止开关误动作和损坏，请使用金属管配线。

×错误接线 √正确接线● 交流接近开关一般不宜并联或串联使用。

建议改用继电器串，并联使用。

● 交流型开关，必须经过负载接电源，若直接将开关接电源会损坏开关。

×错误接线√正确接线● 接近开关的引线长度请在200米以下，以免电压降过大。

■ 电容式接近开关的使用说明● 电容式接近开关不仅能检测金属，而且能检测塑料、玻璃、水、油等物质，因各种检测的导电率和介电常数、吸水率、体积的不同故相应检测距离也不同，对于接地的金属可获得最大的检测距离。

■ 不同检测体和检测距离检测距离检测体(Sn为约定动作距离）● 电容式接近开关不宜安装在高频电场附近，如高频焊机、超声波发生器等，以免发生误动作。

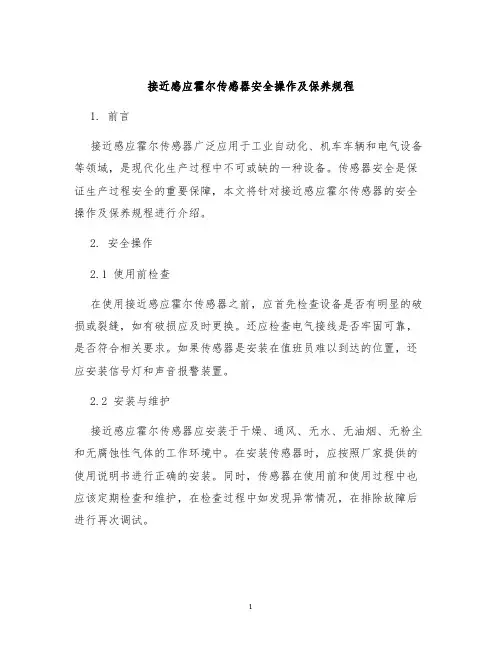

接近感应霍尔传感器安全操作及保养规程1. 前言接近感应霍尔传感器广泛应用于工业自动化、机车车辆和电气设备等领域，是现代化生产过程中不可或缺的一种设备。

传感器安全是保证生产过程安全的重要保障，本文将针对接近感应霍尔传感器的安全操作及保养规程进行介绍。

2. 安全操作2.1 使用前检查在使用接近感应霍尔传感器之前，应首先检查设备是否有明显的破损或裂缝，如有破损应及时更换。

还应检查电气接线是否牢固可靠，是否符合相关要求。

如果传感器是安装在值班员难以到达的位置，还应安装信号灯和声音报警装置。

2.2 安装与维护接近感应霍尔传感器应安装于干燥、通风、无水、无油烟、无粉尘和无腐蚀性气体的工作环境中。

在安装传感器时，应按照厂家提供的使用说明书进行正确的安装。

同时，传感器在使用前和使用过程中也应该定期检查和维护，在检查过程中如发现异常情况，在排除故障后进行再次调试。

2.3 防止误操作误操作会直接影响生产过程的质量和效率，应在安装传感器时加强培训，使自己和其他操作者了解传感器的基本原理和操作方法，并按照正确的流程操作。

同时，应将传感器的控制盒设定在安全的位置，并定期检查控制盒的工作条件和控制信号。

3. 保养规程3.1 清洁保养传感器在使用过程中，会因为尘土、油污、腐蚀物或者水份的影响，产生误差或者导致工作不稳定。

为了保证传感器的正常工作，应按照以下的保养规程进行清洁保养：1.使用纯水对传感器进行清洗，并在晾晒后擦洗保养。

2.传感器应定期进行检测、测试，如出现工作异常可进行调试。

3.避免传感器长时间暴露在强光照射下。

4.定期检查传感器防水性能是否存在缺陷，如发现有缺陷及时更换。

3.2 电气保养传感器的电气部分应当保持良好的绝缘性能，防止由于热胀冷缩、电线腐烂等情况造成线路短路、火灾等意外事故。

为了确保安全，传感器应按以下规程进行电气保养：1.定期检查电缆、插头是否有损坏。

2.切勿私自改变电缆的长度、颜色等与规程不符的操作。

接近开关使用指南一：规格参数品牌RIKO/瑞科反应频率25HZ CE加工定制【型号】：SN04-N （NPN NO常开）SN04-P （PNP NO常开）【外形】：方形18*18*36mm【线长】：1.5M【检测距离】：4mm【响应时间】：2ms to 50ms【迟滞距离】：≤10%检测距离【检测物体】：金属（铜、铁、铝、金等）【输出电压】：10-30VDC【输出电流】：300MA【外壳材料】：塑料ABS二：原理及相关使用1.额定电压：10~30V2.需搭配福誉模组使用3.使用原理：本接近开关为电感式接近开关，用来检测金属物体。

当接近开关前端检测到金属物体时，接近开关触发，灯亮且信号线释放反向电平。

4.关于NPN和PNP型的接近开关的使用区别：NPN型：有效（触发）时信号线释放低电平PNP型：有效（触发）时信号线释放高电平因此在搭配我们的控制器，即无论是单轴控制器还是三轴控制器（都是低电平有效），都请配NPN型的接近开关。

5.接线：黑色：信号线棕色：+24V蓝色： 0V注：具体接线请根据实际情况，搭配我们的控制器请按照相关控制器使用指南。

三：搭配控制器的使用说明1.搭配我们的单轴DKC控制器使用时：按照DKC使用指南正确将两个接近开关接入并安装到模组上的两个不同的位置时，此时接近开关仅起到限制行程的作用。

因此DKC-1B控制器控制的每根轴上两端都应该有一个接近开关，用来进行往复运动时起到限位的作用。

使用注意：由于电感式接近开关的感应距离短，安装限位器时请尽量缩短与检测金属物体（滑台或拖板）的距离，当且仅当接近开关检测到金属物体时，接近开关触发，灯亮，信号线释放反向电平。

2.搭配我们的4030三轴控制器使用时：按照AMC4030使用指南正确将接近开关接入并安装到模组上的任意位置时，此时接近开关仅起到提供原点位置的作用。

因此AMC4030控制器控制的每根方向轴上都应该有一个接近开关，用来提供原点位置及给软件获取相对位置的作用。

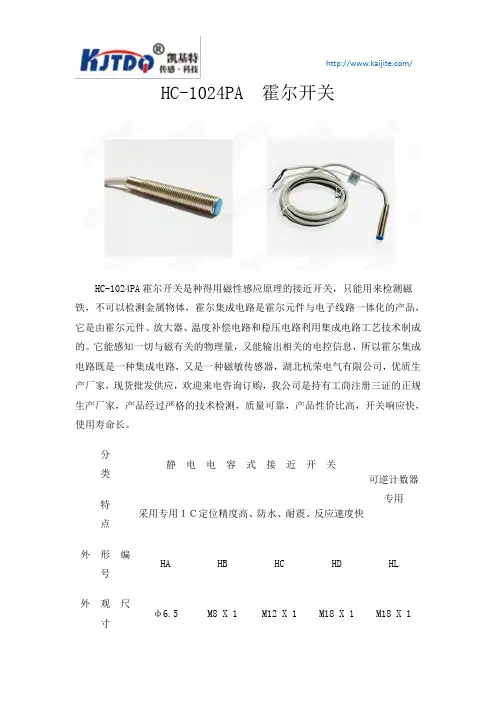

接近开关是利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，现在流行一种霍尔接近开关，它的原理就是当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体控制开关的通或断。

下文是其使用说明书的介绍。

霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔效应原理图霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

霍尔传感器元件两激励电流端的直流电阻称为输入电阻。

它的数值从几欧到儿百欧，视不同型号的元件而定。

温度升高，输入电阻变小，从而使输入电流变大，最终引起霍尔传感器电势变化。

为了减少这种影响，最好采用恒流源作为激励源。

R两个霍尔传感器电势输出端之间的电阻称为输出电阻，它的数位与输入电阻同一数量级。

它也随温度改变顺改变。

选择适当的负载电阻易与之匹配，可以使由温度引起的程水电势的漂移减至最小。

由于霍尔传感器电势随激励电流的增大而增大，故在应用中总希望选用较大的激励电流1M但激励电流增大，程尔元件的功耗增大，元件的温皮升高，从而引起霍尔传感器屯势的温漂增大，因此每种型号的几件均规定了相应的最大激励电流，它的数值从几毫安至几百毫安。

灵敏度KH=EH/IB，它的数值约为\10MV（MA.T）左右。

（5）最大磁感应强度BM---霍尔传感器参数磁感应强度超过BM时，霍尔传感器电势的非线性误差将明显增大，特斯捡（T）成几千高斯（Gs）（1Gs=104T）。

6M的数值一般为零点刀霍尔传感器输出端之间的开路电压称为不等位电势，使用时多采用电桥法来补偿不等位电势引起日在一定磁感应强度和激励电流的作用下，温度每变化1摄氏度时，霍尔传感器电势变化的百分数弱为霍尔传感器电势温度系数，它与霍尔传感器元件的材料有关。

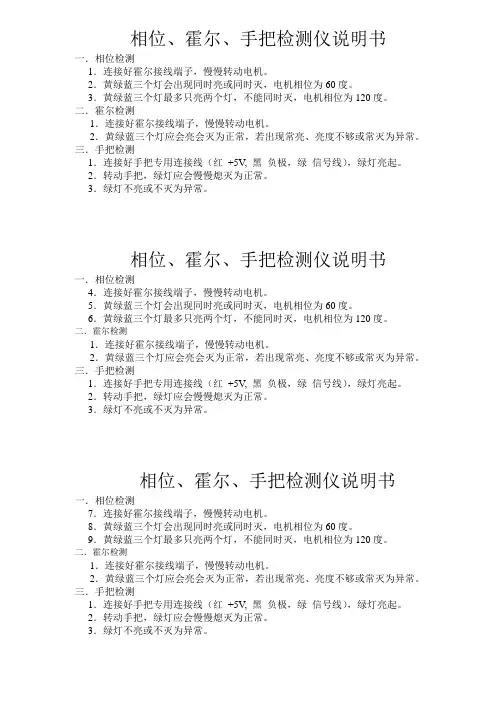

相位、霍尔、手把检测仪说明书一．相位检测1．连接好霍尔接线端子，慢慢转动电机。

2．黄绿蓝三个灯会出现同时亮或同时灭，电机相位为60度。

3．黄绿蓝三个灯最多只亮两个灯，不能同时灭，电机相位为120度。

二．霍尔检测1．连接好霍尔接线端子，慢慢转动电机。

2．黄绿蓝三个灯应会亮会灭为正常，若出现常亮、亮度不够或常灭为异常。

三．手把检测1．连接好手把专用连接线（红+5V, 黑负极，绿信号线），绿灯亮起。

2．转动手把，绿灯应会慢慢熄灭为正常。

3．绿灯不亮或不灭为异常。

相位、霍尔、手把检测仪说明书一．相位检测4．连接好霍尔接线端子，慢慢转动电机。

5．黄绿蓝三个灯会出现同时亮或同时灭，电机相位为60度。

6．黄绿蓝三个灯最多只亮两个灯，不能同时灭，电机相位为120度。

二．霍尔检测1．连接好霍尔接线端子，慢慢转动电机。

2．黄绿蓝三个灯应会亮会灭为正常，若出现常亮、亮度不够或常灭为异常。

三．手把检测1．连接好手把专用连接线（红+5V, 黑负极，绿信号线），绿灯亮起。

2．转动手把，绿灯应会慢慢熄灭为正常。

3．绿灯不亮或不灭为异常。

相位、霍尔、手把检测仪说明书一．相位检测7．连接好霍尔接线端子，慢慢转动电机。

8．黄绿蓝三个灯会出现同时亮或同时灭，电机相位为60度。

9．黄绿蓝三个灯最多只亮两个灯，不能同时灭，电机相位为120度。

二．霍尔检测1．连接好霍尔接线端子，慢慢转动电机。

2．黄绿蓝三个灯应会亮会灭为正常，若出现常亮、亮度不够或常灭为异常。

三．手把检测1．连接好手把专用连接线（红+5V, 黑负极，绿信号线），绿灯亮起。

2．转动手把，绿灯应会慢慢熄灭为正常。

3．绿灯不亮或不灭为异常。
