霍尔接近开关工作原理

电容/电感/霍尔式接近开关的工作原理1、电感式接近开关工作原理电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图及接线图如下所示：2、电容式接近开关工作原理电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

这种接近开关的检测物体，并不限于金属导体，也可以是绝缘的液体或粉状物体,在检测较低介电常数ε的物体时，可以顺时针调节多圈电位器（位于开关后部）来增加感应灵敏度，一般调节电位器使电容式的接近开关在0.7-0.8Sn的位置动作。

工作流程方框图及接线图如下所示：3、霍尔式接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦慈力Lorrentz）的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

我门销售的霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

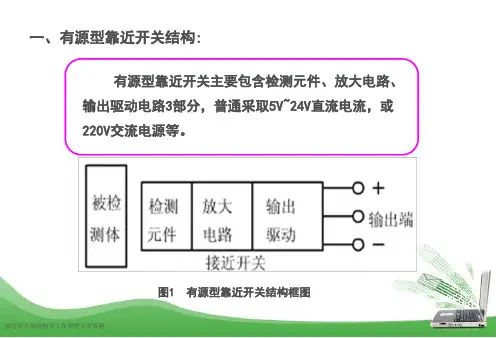

接近开关的结构及工作原理专家讲座
第9页
三、靠近开关符号
靠近开关文字符号：老SQ，新是BG
接近开关的结构及工作原理专家讲座
第10页
接近开关的结构及工作原理专家讲座
第4页
3、霍尔靠近开关
（1）它（甚至透过非黑色金属）响应于一个永久磁场。 作用距离大于电感靠近开关。响应曲线与永久磁 场方向相关。
（2）当一个磁性目标（永久磁铁或外部磁场）靠近时， 线圈铁芯导磁性（线圈电感量L是由它决定）变小， 线圈电感量也减小，Q值增加。激励振荡器振荡， 并使振荡电流增加。
接近开关的结构及工作原理专家讲座
第3页
2、电感式靠近开关工作原理
电感式传感器由三大部分组成：振荡器、开关电 路及放大输出电路。振荡器产生一个交变磁场。当金 属目标靠近这一磁场，并到达感应距离时，在金属目 标内产生涡流，从而造成振荡衰减，以至停振。振荡 器振荡及停振改变被后级放大电路处理并转换成开关 信号，触发驱动控制器件，从而到达非接触式之检测 目标。
1
适于检测不能或不可触及目标，其控制功效不 受声光电等原因干扰，检测物体能够是固体、液体 或粉末状态，只要能反射超声波即可。
2
其主要由压电陶瓷传感器、发射超声波和接 收反射波用电子装置及调整检测范围用程控桥式 开关等几个部分组成。
接近开关的结构及工作原理专家讲座
第7页
5、高频振荡式靠近开关
用于检测各种金属，主要由高频振荡器、集成电
接近开关的结构及工作原理专家讲座
第5页
3、霍尔靠近开关
（3）用于检测磁场，普面磁场敏感， 当磁极S极正对靠近开关时，靠近开关输出产生正 跳变，输出为高电平，若磁极N极正对靠近开关时， 输出为低电平。
接近开关的结构及工作原理专家讲座

电感式接近开关原理1.电感式接近开关工作原理电感式接近开关由三大部分组成：振荡器、开关电路及放大输出电路。

振荡器产生一个交变磁场。

当金属目标接近这一磁场，并达到感应距离时，在金属目标内产生涡流，从而导致振荡衰减，以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关信号，触发驱动控制器件，从而达到非接触式之检测目的2.霍尔接近开关工作原理当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。

两端具有的电位差值称为霍尔电势U，其表达式为U=K·I·B/d其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场(洛伦慈力Lorrentz)的磁感应强度，d是薄片的厚度。

由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度(如B1)时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和其他传感器类似有NPN、PNP、常开型、常闭型、锁存型(双极性)、双信号输出之分。

霍尔开关具有无触电、低功耗、长使用寿命、响应频率高等特点，内部采用环氧树脂封灌成一体化，所以能在各类恶劣环境下可靠的工作。

霍尔开关可应用于接近传感器、压力传感器、里程表等，作为一种新型的电器配件。

3.线性接近传感器的原理线性接近传感器是一种属于金属感应的线性器件，接通电源后，在传感器的感应面将产生一个交变磁场，当金属物体接近此感应面时，金属中则产生涡流而吸取了振荡器的能量，使振荡器输出幅度线性衰减，然后根据衰减量的变化来完成无接触检测物体的目的。

该接近传感器具有无滑动触点，工作时不受灰尘等非金属因素的影响，并且低功耗，长寿命，可使用在各种恶劣条件下。

霍尔开关的工作原理及应用范围霍尔集成电路是霍尔元件与电子线路一体化的产品，它是由霍尔元件、放大器、温度补偿电路和稳压电路利用集成电路工艺技术制成的。

它能感知一切与磁有关的物理量，又能输出相关的电控信息，所以霍尔集成电路既是一种集成电路，又是一种磁敏传感器，它一般采用DIP或扁平封装。

一、霍尔集成电路的原理当将一块通电的半导体薄片垂直置于磁场中时，薄片两侧由此会产生电位差，此现象称为霍尔效应。

此电位差称为霍尔电势，电势的大小E=KIB/d，式中K是霍尔系数，d为薄片的厚度，I为电流，B为磁感应强度。

图1示出霍尔效应的原理：在三维空间内，霍尔半导体平板在XOY平面内，它与磁场方向垂直，磁场指向Y轴的方向，沿X轴方向通以电流I，由于运动的电荷与磁场的相互作用，结果在Z轴方向上产生了霍尔电势E，一般其值可达几十毫伏。

为此，将霍尔元件与电子线路集成在一块约2mm*2mm的硅基片上，就做成了温度稳定性好、可靠性高的霍尔集成电路。

二、典型霍尔集成电路结构分析霍尔集成电路按输出方式可分为线性型和开关型，若按集成电路内部的有源器件可分为双极型和MOS型。

图2、图3分别示出了一种双极型霍尔集成电路内部的原理结构和逻辑结构，图2为开关型的，图3为线性型的。

在图2中IC内通过霍尔元件H的磁性检测反映为高低电平的输出。

V1、V2组成差分放大器，它将霍尔电势放大，其放大倍数约几十倍；V3、V4组成施密特触发器，它将放大的霍尔电势整形为矩形脉冲；V5、V6进一步对矩形脉冲缓冲放大；V7、V8为开路集电极输出管。

图2a中有两个输出端，这里之所以采用集电极开路输出结构，是因为它可以有较大的负载能力，且易于与不同类型的电路接口，但亦有部分霍尔集成电路采用发射极开路输出形式。

图3所示是线性霍尔集成电路的内部结构，其输出电压能随外加磁场强度的变化而连续变化，其输出变化曲线一般如图4所示。

它的特点是灵敏度高，输出动态范围宽、线性度好。

图3a中V1、V2为差分放大器，R1、R2射极电阻的负反馈展宽了电路的线性范围，V5、V6第二级差分放大使放大倍数很高。

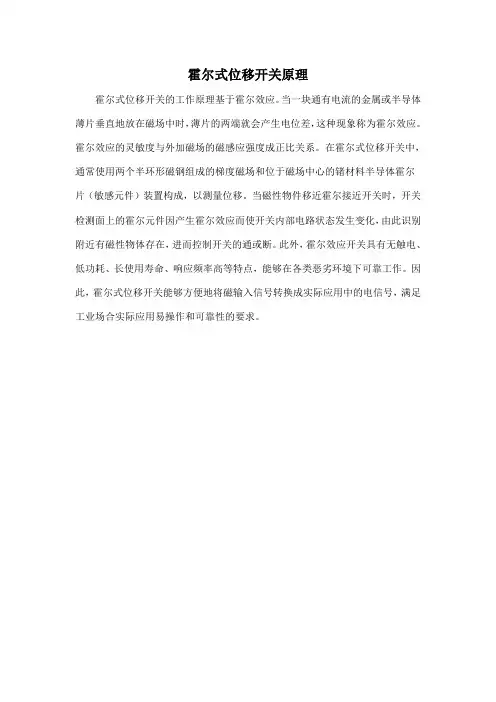

霍尔式位移开关原理
霍尔式位移开关的工作原理基于霍尔效应。

当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象称为霍尔效应。

霍尔效应的灵敏度与外加磁场的磁感应强度成正比关系。

在霍尔式位移开关中，通常使用两个半环形磁钢组成的梯度磁场和位于磁场中心的锗材料半导体霍尔片（敏感元件）装置构成，以测量位移。

当磁性物件移近霍尔接近开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体存在，进而控制开关的通或断。

此外，霍尔效应开关具有无触电、低功耗、长使用寿命、响应频率高等特点，能够在各类恶劣环境下可靠工作。

因此，霍尔式位移开关能够方便地将磁输入信号转换成实际应用中的电信号，满足工业场合实际应用易操作和可靠性的要求。

接近开关工作原理一、概述接近开关是一种常用的传感器，用于检测物体的接近或者远离。

它可以在工业自动化、机械设备、电子设备等领域广泛应用。

本文将详细介绍接近开关的工作原理及其应用。

二、工作原理接近开关的工作原理基于不同的物理原理，常见的有磁性原理、电容原理和光电原理。

1. 磁性原理磁性接近开关利用物体对磁场的影响来检测物体的接近或者远离。

它通常由磁性传感器和磁性目标组成。

当磁性目标挨近磁性传感器时，磁场发生变化，传感器会输出一个信号，表示物体已经接近。

常见的磁性接近开关有磁簧开关和霍尔效应开关。

2. 电容原理电容接近开关利用物体对电场的干扰来检测物体的接近或者远离。

它通常由一个发射电极和一个接收电极组成。

发射电极产生一个电场，当物体挨近时，会改变电场的分布，接收电极会检测到这种变化并输出一个信号，表示物体已经接近。

常见的电容接近开关有静电容接近开关和电感式接近开关。

3. 光电原理光电接近开关利用物体对光的遮挡或者反射来检测物体的接近或者远离。

它通常由一个发光器和一个光敏接收器组成。

发光器发射光束，当物体接近时，会遮挡或者反射光束，光敏接收器会检测到光的变化并输出一个信号，表示物体已经接近。

常见的光电接近开关有红外线接近开关和光电开关。

三、应用领域接近开关在各个领域都有广泛的应用，以下列举几个常见的应用领域。

1. 工业自动化接近开关可以用于自动化生产线上的物体检测、位置检测等。

例如，在流水线上，可以使用接近开关来检测产品是否到达指定位置，从而触发下一步的操作。

2. 机械设备接近开关可以用于机械设备中的安全控制。

例如，在一个旋转设备上，可以使用接近开关来检测设备是否正常运转，如果设备异常，则可以及时住手设备以避免事故发生。

3. 电子设备接近开关可以用于电子设备中的触摸控制。

例如，现在不少智能手机都配备了接近开关，当用户接近手机时，屏幕会自动亮起，当用户远离手机时，屏幕会自动熄灭，以节省电量。

四、总结接近开关是一种常用的传感器，其工作原理基于磁性、电容或者光电原理。

当导磁的被测物接近霍尔式接近开关时，加强了穿过开关型霍尔集成电 路的磁感应强度B，如下图b所示。当B值达到设定值时，电路的输出翻转为 低电平。
a）霍尔开关的外形
b）被检测对象是铁磁材料
电工培训四级——霍尔开关工作原理、使用方法
导入 内容 案例 总结
通过本节的学习，了解了霍尔效应和霍尔开关的基本原理和使用方法， 霍尔开关具有无触点、低功耗、长使用寿命、响应频率高等特点，内部 采用环氧树脂封灌成一体，所以能在各类恶劣环境下可靠地工作。霍尔 开关可应用于接近开关、压力开关、里程表等，是一种新型的电器配件。
职业资格培训电工（四级） 霍尔开关工作原理、使用方法
电工培训四级——霍尔开关工作原理、使用方法
导入 内容 案例 总结
霍尔开关是在霍尔效应原理的基础上，利用集成封装和组装工艺 制作而成，它可以方便把磁输入信号转换成实际应用中的电信号， 并以开关信号形式输出，同时又具备工业场合实际应用易操作和较 高可靠性的要求。
有一些霍尔开关内部还包括双稳态电路，这种器件的特点是必须施加相反 极性的磁场，电路的输出才能翻转回到高电平，也就是说，具有“锁定”功 能。这类器件又称为锁键型霍尔式集成电路，如UGN3075等。
电工培训四级——霍尔开关工作原理、使用方法 霍尔开关的外形及内部电路
导入 内容 案例 总结
施密特
触发电路
霍尔
元件
OC门
双端输入、 单端输出运放
电工培训四级——霍尔开关工作原理、使用方法 霍尔开关的史密特输出特性
导入 内容 案例 总结
导入 内容 案例 总结
电工培训四级——霍尔开关工普通的铁磁材料，也有的型号适用于带有 磁性的材料，用于识别附近有无上述材料物体的存在。霍尔式接近开关内部 的核心部件是开关型霍尔集成电路，壳体的端部封装有一个圆片形的永久磁 铁，N极朝外，如下图a所示。

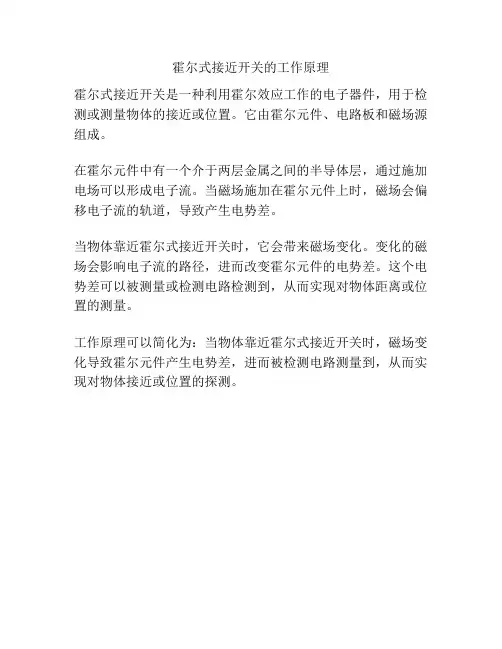

霍尔式接近开关的工作原理
霍尔式接近开关是一种利用霍尔效应工作的电子器件，用于检测或测量物体的接近或位置。

它由霍尔元件、电路板和磁场源组成。

在霍尔元件中有一个介于两层金属之间的半导体层，通过施加电场可以形成电子流。

当磁场施加在霍尔元件上时，磁场会偏移电子流的轨道，导致产生电势差。

当物体靠近霍尔式接近开关时，它会带来磁场变化。

变化的磁场会影响电子流的路径，进而改变霍尔元件的电势差。

这个电势差可以被测量或检测电路检测到，从而实现对物体距离或位置的测量。

工作原理可以简化为：当物体靠近霍尔式接近开关时，磁场变化导致霍尔元件产生电势差，进而被检测电路测量到，从而实现对物体接近或位置的探测。

接近开关是利用位移传感器对接近物体的敏感特性达到控制开关通或断的目的，现在流行一种霍尔接近开关，它的原理就是当磁性物件移近霍尔开关时，开关检测面上的霍尔元件因产生霍尔效应而使开关内部电路状态发生变化，由此识别附近有磁性物体控制开关的通或断。

下文是其使用说明书的介绍。

霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。

霍尔效应原理图霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。

霍尔开关的输入端是以磁感应强度B来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。

输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之分。

霍尔传感器元件两激励电流端的直流电阻称为输入电阻。

它的数值从几欧到儿百欧，视不同型号的元件而定。

温度升高，输入电阻变小，从而使输入电流变大，最终引起霍尔传感器电势变化。

为了减少这种影响，最好采用恒流源作为激励源。

R两个霍尔传感器电势输出端之间的电阻称为输出电阻，它的数位与输入电阻同一数量级。

它也随温度改变顺改变。

选择适当的负载电阻易与之匹配，可以使由温度引起的程水电势的漂移减至最小。

由于霍尔传感器电势随激励电流的增大而增大，故在应用中总希望选用较大的激励电流1M但激励电流增大，程尔元件的功耗增大，元件的温皮升高，从而引起霍尔传感器屯势的温漂增大，因此每种型号的几件均规定了相应的最大激励电流，它的数值从几毫安至几百毫安。

灵敏度KH=EH/IB，它的数值约为\10MV（MA.T）左右。

（5）最大磁感应强度BM---霍尔传感器参数磁感应强度超过BM时，霍尔传感器电势的非线性误差将明显增大，特斯捡（T）成几千高斯（Gs）（1Gs=104T）。

6M的数值一般为零点刀霍尔传感器输出端之间的开路电压称为不等位电势，使用时多采用电桥法来补偿不等位电势引起日在一定磁感应强度和激励电流的作用下，温度每变化1摄氏度时，霍尔传感器电势变化的百分数弱为霍尔传感器电势温度系数，它与霍尔传感器元件的材料有关。

德国巴鲁夫三种不同接近开关的工作原理1、电感式接近开关工作原理：电感式传感大部分组成:振荡器、开关电路及放大输出电路。

振荡器产变磁场。

当金属目标接近这磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关触发驱动控制器件,从而达到非接触式之检测測目的2、电容式接近开关的工作原理：电容式接近开关的感应面由两个同轴金属电极构成,很象打开的电容器电极,该两个电极构成一个电容,串接在RC振荡回路内。

电源接通时,RC振荡器不振荡标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。

通过后级路的处理,将振和振荡两种信号转换成开关信号,从而起到了检测有无物体存在的目的。

该传感器能检测金属物体,也能检测非金属物体,对金属物体可以获得大的动作距离,对非金属物体动作距离决定于材料的介电常数,材料的介电常数越大,可获得的动作距离越大。

3、霍尔开关的工作原理：磁式开关是接近开关,它(甚至透过非黑色金属)响应于一个磁场。

作用距离大于电感接近开关。

响应曲线与磁场的方向有关。

当一个目标(yong久磁铁或外部磁场)接近时,线圈铁芯的导磁性(线图的电感量L是由它决定的)变小,线图的电感量也减小,Q 值增加。

激励振荡器振荡,并使振荡电流增加。

当一个磁性目标靠近时,磁式传感器[1]的电流消耗之增加。

1、电感式接近开关工作原理：电感式传感大部分组成:振荡器、开关电路及放大输出电路。

振荡器产变磁场。

当金属目标接近这磁场,并达到感应距离时,在金属目标内产生涡流,从而导致振荡衰减,以至停振。

振荡器振荡及停振的变化被后级放大电路处理并转换成开关触发驱动控制器件,从而达到非接触式之检测測目的2、电容式接近开关的工作原理：电容式接近开关的感应面由两个同轴金属电极构成,很象打开的电容器电极,该两个电极构成一个电容,串接在RC振荡回路内。

电源接通时,RC振荡器不振荡标朝着电容器的电靠近时,电容器的容量增加,振荡器开始振荡。

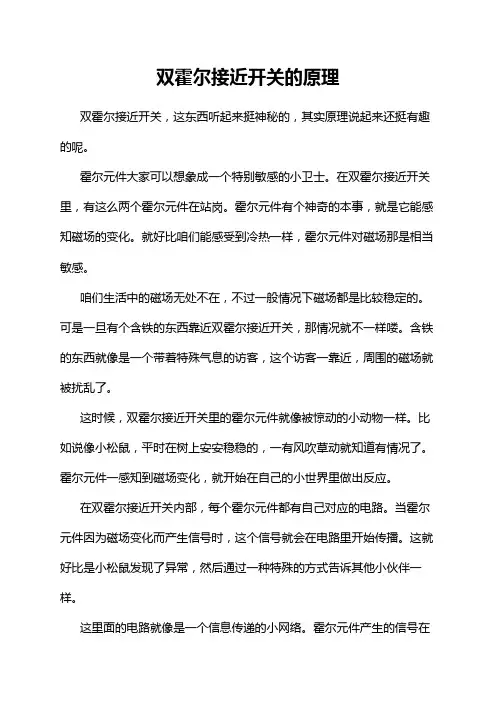

双霍尔接近开关的原理双霍尔接近开关，这东西听起来挺神秘的，其实原理说起来还挺有趣的呢。

霍尔元件大家可以想象成一个特别敏感的小卫士。

在双霍尔接近开关里，有这么两个霍尔元件在站岗。

霍尔元件有个神奇的本事，就是它能感知磁场的变化。

就好比咱们能感受到冷热一样，霍尔元件对磁场那是相当敏感。

咱们生活中的磁场无处不在，不过一般情况下磁场都是比较稳定的。

可是一旦有个含铁的东西靠近双霍尔接近开关，那情况就不一样喽。

含铁的东西就像是一个带着特殊气息的访客，这个访客一靠近，周围的磁场就被扰乱了。

这时候，双霍尔接近开关里的霍尔元件就像被惊动的小动物一样。

比如说像小松鼠，平时在树上安安稳稳的，一有风吹草动就知道有情况了。

霍尔元件一感知到磁场变化，就开始在自己的小世界里做出反应。

在双霍尔接近开关内部，每个霍尔元件都有自己对应的电路。

当霍尔元件因为磁场变化而产生信号时，这个信号就会在电路里开始传播。

这就好比是小松鼠发现了异常，然后通过一种特殊的方式告诉其他小伙伴一样。

这里面的电路就像是一个信息传递的小网络。

霍尔元件产生的信号在电路里就像水流在小沟渠里流动一样。

信号会经过一些处理，就如同水流经过一些过滤装置一样，最后得出一个明确的结果。

对于双霍尔接近开关来说，这个结果就是判断有没有物体靠近。

如果两个霍尔元件同时或者按照一定的顺序接收到磁场变化的信号，那就好比两个小卫士同时或者有先后顺序地发出警报，双霍尔接近开关就知道有东西靠近了，然后它就可以根据预先设定好的功能做出相应的动作。

比如说在一些自动门的装置里，双霍尔接近开关就像一个聪明的守门员。

当有人带着含铁的物品靠近，比如钥匙扣或者皮带扣，双霍尔接近开关里的霍尔元件感受到磁场变化，电路处理信号后，自动门就像接到命令一样，缓缓打开，就像一个好客的主人迎接客人一样。

再想象一下在一些自动化的流水生产线上。

双霍尔接近开关就像是一个监工，产品在流水线上运输的时候，如果有含铁的部件靠近双霍尔接近开关，它就能准确地检测到，然后根据情况控制后续的操作，就像是监工指挥工人一样。

接近开关的工作原理1、概述接近传感器可以在不与目标物实际接触的情况下检测靠近传感器的金属目标物。

根据操作原理，接近传感器大致可以分为以下三类：利用电磁感应的高频振荡型，使用磁铁的磁力型和利用电容变化的电容型。

特性：●非接触检测，避免了对传感器自身和目标物的损坏。

●无触点输出，操作寿命长。

●即使在有水或油喷溅的苛刻环境中也能稳定检测。

●反应速度快。

●小型感测头，安装灵活。

2、类型（1）按配置来分类型独立型内置放大/分离型特性连接直流电源后即可操作●小感测头●长感测距离内部原理图类型独立型内置放大/分离型特性●接线简单●接线头灵活方式●高精度●低应差●易改变检测距离(引线长短)外观图感测头放大器3线2线内置型分离型电源直流直流/交流直流直流输出NPN/PNP SCR NPN/PNP SCR NPN/PNP SCR NPN/PNP SCR ●通用型：主要检测黑色金属（铁）。

●所有金属型：在相同的检测距离内检测任何金属。

●有色金属型：主要检测铝一类的有色金属。

3、高频振荡型接近传感器的工作原理电感式接近传感器由高频振荡、检波、放大、触发及输出电路等组成。

振荡器在传感器检测面产生一个交变电磁场，当金属物体接近传感器检测面时，金属中产生的涡流吸收了振荡器的能量，使振荡减弱以至停振。

振荡器的振荡及停振这二种状态，转换为电信号通过整形放大转换成二进制的开关信号，经功率放大后输出。

下面为详细介绍：（1）通用型接近传感器的工作原理振荡电路中的线圈L产生一个高频磁场。

当目标物接近磁场时，由于电磁感应在目标物中产生一个感应电流（涡电流）。

随着目标物接近传感器，感应电流增强，引起振荡电路中的负载加大。

然后，振荡减弱直至停止。

传感器利用振幅检测电路检测到振荡状态的变化，并输出检测信号。

振幅变化的程度随目标物金属种类的不同而不同，因此检测距离也随目标物金属的种类不同而不同。

（2）所有金属型传感器的工作原理所有金属型传感器基本上属于高频振荡型。

电感、电容、霍尔式接近开关工作原理分析电感式接近开关工作原理：电感式接近开关属于一种有开关量输出的位置传感器，它由LC高频振荡器和放大处理电路组成，利用金属物体在接近这个能产生电磁场的振荡感应头时，使物体内部产生涡流。

这个涡流反作用于接近开关，使接近开关振荡能力衰减，内部电路的参数发生变化，由此识别出有无金属物体接近，进而控制开关的通或断。

这种接近开关所能检测的物体必须是金属物体。

工作流程方框图产品1：电感式接近开关（NPN三极管驱动输出）检测距离：1～5毫米被检测物：18X18X1毫米 铁响应频率：150HZ工作电压：5～50V直流工作电流：小于10毫安输出驱动电流：200毫安温度范围：－25～70度这是一种用途非常广泛的电感接近开关，只能用于检测金属物，特别是对铁金属能很好的检测出来，并且性能稳定可靠，是最常用的检测方法，被广泛应用到限位开关、状态检测等用途，它的体积18X18X35毫米，背后有工作指示灯，当检测到物体时红色LED点亮，平时处于熄灭状态，非常直观，引线长度为100毫米。

这种光电开关的输出采用NPN型三极管集电极开漏输出模式，也就是说模块的黑线就是三极管的集电极，如果模块检测到信号，三极管就会导通，将黑线下拉到地电平，黑线和棕线之间就会出现电源电压，如果电源是12V的那么这个电压就是12V，如果电源是24V这个电压就是24V，一般三极管的驱动能力约100毫安左右，所以可以直接驱动继电器等小功率负载。

如果客户希望得到的是一个电压信号，可以在黑线和棕线之间接一个1K的电阻，这时模块没有信号时，黑线就是电源＋电压，模块检测到信号时黑线跳变成电源地（实际是0.2V，三极管的导通压降）。

电容式接近开关工作原理：电容式接近开关亦属于一种具有开关量输出的位置传感器，它的测量头通常是构成电容器的一个极板，而另一个极板是物体的本身，当物体移向接近开关时，物体和接近开关的介电常数发生变化，使得和测量头相连的电路状态也随之发生变化，由此便可控制开关的接通和关断。

霍尔开关和干簧管接近开关是常见的接近开关类型，它们在工业、汽车以及消费电子等领域有着广泛的应用。

在本篇文章中，我们将针对这两种接近开关的异同进行全面评估，并探讨它们在实际应用中的特点和适用场景。

1. 异同点一：工作原理霍尔开关是一种利用霍尔效应工作的电子开关，当有磁场作用于霍尔元件时，会产生霍尔效应从而改变霍尔元件的电阻，从而实现开关的闭合和断开。

而干簧管接近开关则是由一个玻璃封装的氧化铁磁芯和环绕芯的绕组组成的，当有磁场作用于干簧管时，铁芯就会被吸引使之接通，断开时则是由于恢复弹簧的作用使之断开。

2. 异同点二：灵敏度霍尔开关具有较高的灵敏度，可以感知微小的磁场变化并且响应速度快，因此对磁场的要求相对较高，而干簧管接近开关则对磁场的要求相对较低，可感知较大范围内的磁场变化并且对磁场方向无要求。

3. 异同点三：稳定性霍尔开关在工作过程中比较稳定，不受外界振动和温度影响大，且寿命长，适用于大多数工况环境，而干簧管接近开关则在受到振动或温度变化时容易发生误动作，因此对工作环境的要求相对较高。

4. 异同点四：应用场景由于霍尔开关具有灵敏、稳定的特点，因此在需要高精度和高可靠性的应用场景中较为常见，例如汽车ABS系统、电子指南针、磁场测量等领域；而干簧管接近开关由于结构简单、成本低廉，在一些对稳定性要求不高的场合也有着广泛的应用，例如家用电器、自动门开关等领域。

霍尔开关和干簧管接近开关在工作原理、灵敏度、稳定性和应用场景等方面存在着一些异同。

在实际应用中，我们需要根据具体的需求和工作环境来选择合适的接近开关类型，以确保系统的稳定性和可靠性。

个人观点和理解：作为我的文章写手，我对霍尔开关和干簧管接近开关的工作原理和应用有着深刻的理解。

在实际工程项目中，正确选择和使用合适的接近开关类型对于系统的可靠性和稳定性具有非常重要的意义。

我在文章中对这两种接近开关的异同进行了全面评估，并且指出了它们在实际应用中的特点和适用场景，希望能够帮助读者更加全面、深刻和灵活地理解这一主题。

接近开关工作原理一、概述接近开关是一种常用的传感器，用于检测物体是否接近或者远离开关位置。

它通过感应物体的磁场、电场或者光线等特性来实现开关的状态转换。

本文将详细介绍接近开关的工作原理、分类以及应用领域。

二、工作原理1. 磁感应型接近开关：磁感应型接近开关利用物体对磁场的影响来实现开关状态的转换。

当物体挨近接近开关时，物体的磁场会干扰接近开关的磁场，从而改变开关的导通状态。

常见的磁感应型接近开关包括磁簧开关和霍尔效应开关。

2. 电容型接近开关：电容型接近开关利用物体对电场的影响来实现开关状态的转换。

当物体挨近接近开关时，物体与接近开关之间会形成一个电容，改变了电容的数值，从而改变了开关的导通状态。

电容型接近开关通常用于检测非金属物体的接近。

3. 光电型接近开关：光电型接近开关利用物体对光线的遮挡或者反射来实现开关状态的转换。

当物体接近或者遮挡光电传感器时，光线被阻挡，从而改变了开关的导通状态。

光电型接近开关广泛应用于自动化生产线、流水线等场景。

4. 超声波型接近开关：超声波型接近开关利用物体对超声波的反射或者吸收来实现开关状态的转换。

超声波传感器发射超声波，当物体接近或者远离传感器时，超声波的反射时间发生变化，从而改变了开关的导通状态。

超声波型接近开关常用于检测透明物体或者不规则形状的物体。

三、分类根据接近开关的工作原理和结构特点，可以将接近开关分为以下几类：1. 传感器开关：传感器开关是一种将传感器和开关功能集成于一体的开关装置。

它可以通过感应物体的特性来实现开关状态的转换，常见的传感器开关包括磁感应型、电容型、光电型和超声波型接近开关。

2. 机械式开关：机械式开关是一种通过物体的机械运动来实现开关状态的转换。

常见的机械式开关包括按钮开关、拨动开关和滑动开关等。

3. 光电开关：光电开关是一种利用光电传感器来实现开关状态的转换。

它通过光电传感器发射光线并接收光线的反射或者遮挡来判断开关的状态。

四、应用领域接近开关在各个领域都有广泛的应用，以下是一些常见的应用领域：1. 自动化生产线：接近开关可以用于检测物体的位置、距离和存在与否，从而实现自动化生产线的控制和调度。

接近开关原理发布日期：2009-02-28接近开关原理（1）分类：财经投资1.概述接近开关是一种毋需与运动部件进行机械接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动交流或直流电器或给计算机装置提供控制指令。

接近开关是种开关型传感器（即无无触点开关），它即有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

接近开关又称无触点接近开关，是理想的电子开关量传感器。

当金属检测体接近开关的感应区域，开关就能无接触，无压力、无火花、迅速发出电气指令，准确反应出运动机构的位置和行程，即使用于一般的行程控制，其定位精度、操作频率、使用寿命、安装调整的方便性和对恶劣环境的适用能力，是一般机械式行程开关所不能相比的。

它广泛地应用于机床、冶金、化工、轻纺和印刷等行业。

在自动控制系统中可作为限位、计数、定位控制和自动保护环节。

接近开关具有使用寿命长、工作可靠、重复定位精度高、无机械磨损、无火花、无噪音、抗振能力强等特点。

因此到目前为止，接近开关的应用范围日益广泛，其自身的发展和创新的速度也是极其迅速。

2.接近开关的主要功能（1）检验距离检测电梯、升降设备的停止、起动、通过位置；检测车辆的位置，防止两物体相撞检测；检测工作机械的设定位置，移动机器或部件的极限位置；检测回转体的停止位置，阀门的开或关位置；检测气缸或液压缸内的活塞移动位置。

（2）尺寸控制金属板冲剪的尺寸控制装置；自动选择、鉴别金属件长度；检测自动装卸时堆物高度；检测物品的长、宽、高和体积。

（3）检测物体存在有否检测生产包装线上有无产品包装箱；检测有无产品零件。

（4）转速与速度控制控制传送带的速度；控制旋转机械的转速；与各种脉冲发生器一起控制转速和转数。

（5）计数及控制检测生产线上流过的产品数；高速旋转轴或盘的转数计量；零部件计数。

接近开关工作原理一、概述接近开关是一种常用的电子元件，用于检测物体的接近或离开，并将信号传递给控制系统。

它在自动化控制系统中起着重要的作用，广泛应用于工业生产、机械设备、电子设备等领域。

本文将详细介绍接近开关的工作原理及其应用。

二、工作原理接近开关的工作原理基于感应原理，主要分为磁感应型、电容感应型和光电感应型等几种类型。

1. 磁感应型接近开关磁感应型接近开关利用磁场感应原理工作。

当被检测物体靠近磁感应型接近开关时，物体的磁场会影响接近开关内部的磁场分布，从而改变接近开关的工作状态。

常见的磁感应型接近开关有磁簧开关和霍尔效应开关。

磁簧开关是利用磁簧的弹性变形来实现接近开关的闭合或断开。

当被检测物体靠近磁簧开关时，磁簧受到外部磁场的影响，发生形变，使得接近开关闭合或断开，从而产生信号。

霍尔效应开关利用霍尔元件感应磁场变化。

当被检测物体靠近霍尔效应开关时，物体的磁场会改变霍尔元件的电压输出，从而触发接近开关的工作状态改变。

2. 电容感应型接近开关电容感应型接近开关利用物体与感应电极之间的电容变化来判断物体的接近程度。

当被检测物体靠近电容感应型接近开关时，物体与感应电极之间的电容会发生变化，从而改变接近开关的工作状态。

电容感应型接近开关具有高灵敏度和高精度的特点。

3. 光电感应型接近开关光电感应型接近开关利用光电传感器来检测物体的接近与离开。

光电感应型接近开关由发光器和接收器组成。

发光器发射红外光束，当被检测物体靠近时，物体会遮挡光束，使得接收器接收到的光信号发生变化，从而触发接近开关的工作状态改变。

三、应用领域接近开关广泛应用于各个领域，以下列举几个常见的应用领域：1. 工业自动化在工业自动化中，接近开关用于检测物体的位置、速度、长度等参数，实现自动化控制。

例如，在流水线生产中，接近开关可以用来检测物体的到位与否，从而控制机械臂的动作。

2. 机械设备在机械设备中，接近开关常用于安全保护和位置检测。

例如，在旋转机械中，接近开关可以用来检测机械转轴的位置，从而控制机械的启停。
