屋面变形缝防水施工技术
- 格式:doc
- 大小:25.00 KB
- 文档页数:4
屋面变形缝悬挑式盖板防水结构施工工法一、前言屋面变形缝悬挑式盖板防水结构施工工法是一种用于建筑屋面防水的施工方法。
在传统的屋面防水工程中,通常采用铺设防水卷材的方式来保护屋面不受水侵蚀。
然而,这种方式存在许多问题,如施工周期长、成本高以及施工质量难以保证等。
针对这些问题,屋面变形缝悬挑式盖板防水结构施工工法应运而生,可以提供一种更快捷、经济、稳定的屋面防水方案。
二、工法特点屋面变形缝悬挑式盖板防水结构施工工法的主要特点如下:1. 施工周期短:相比于传统的防水工程,屋面变形缝悬挑式盖板防水结构施工工法可以大大缩短施工周期,提高施工效率。
2. 成本较低:由于屋面变形缝悬挑式盖板防水结构施工工法采用的是悬挑式盖板,不需要大面积的防水卷材,可以减少施工材料和人工成本。
3. 施工质量稳定:屋面变形缝悬挑式盖板防水结构施工工法借助特定的施工工艺和控制措施,保证施工质量的稳定性和可靠性。
4. 适应性强:屋面变形缝悬挑式盖板防水结构施工工法可以适应不同形状和高度的建筑物,具有很高的适应性。
三、适应范围屋面变形缝悬挑式盖板防水结构施工工法适用于不同类型和规模的建筑工程,包括住宅、商业建筑、工业厂房等。
尤其适用于需要施工周期短、施工速度快的工程。
四、工艺原理屋面变形缝悬挑式盖板防水结构施工工法的核心理论是通过悬挑式盖板来实现屋面的防水功能。
悬挑式盖板是一种特殊结构的建筑材料,具有较强的防水功能。
其工艺原理主要包括以下几个方面:1. 变形缝设计:根据实际工程的需求,设计变形缝的位置和尺寸,确保变形缝能够有效地分离和收纳屋面的热胀冷缩变形。
2. 盖板安装:将悬挑式盖板按照一定的间距固定在屋面上,并采取预埋法将盖板与建筑物固定在一起,确保盖板的稳定安全。
3. 防水处理:在盖板的接缝处进行防水处理,采用专用的防水材料进行密封,以确保屋面不受水侵蚀。
五、施工工艺1. 准备工作:对施工现场进行清理,确认施工材料的质量和数量。
2. 变形缝设计与布置:根据实际工程需求,设计和确定变形缝的位置和尺寸,确保变形缝的合理性和有效性。
屋面高低跨变形缝处防水施工工法一、前言屋面高低跨变形缝处是建筑物中十分重要的一处,因其在施工过程中容易出现裂缝,从而影响到建筑物的整体质量。
因此,在防水施工过程中需要对此区域进行重点处理,并采用特定的工法进行施工。
本文将对“屋面高低跨变形缝处防水施工工法”进行详细介绍,以供读者参考。
二、工法特点屋面高低跨变形缝处防水施工工法以及该工法的特点包括:1、适用性广:该工法可适用于不同类型、不同结构的建筑物,如住宅、工业厂房、商业综合体等。
2、使用寿命长:该工法以耐久性为设计理念,考虑到后期维修难度,施工过程中采用了多重防水层结构,提高了防水层的耐用性。
3、施工简单:该工法在具体实施时,采用了一些简便的方式,不需要特殊的机械设备,同时减少了人工操作,有效缩短了施工周期。
4、防水性好:该工法在防水性方面较为优秀,可以有效防止屋面高低跨变形缝处渗水。
三、适应范围屋面高低跨变形缝处防水施工工法适用于不同类型、不同结构的建筑物,如住宅、工业厂房、商业综合体等。
同时,该工法还适用于不同的屋面类型,如平顶屋面、折弯屋面、斜面屋面等。
四、工艺原理该工法的实施原理主要基于以下两个方面:1、对施工工法与实际工程之间的联系:该工法结合了实际工程所需的特殊防水处理,针对实际应用提供解决方案。
2、采取的技术措施进行具体的分析和解释:该工法采用多重防水层结构,依靠分层合理的防水材料来实现屋面高低跨变形缝处的防水。
五、施工工艺1、工地准备工作:待工程进入施工期,首先进行的工作是对工地进行整理,清理垃圾、杂物等,并确保工地通畅。
2、材料采购与检查:在进行施工之前,需要进行材料采购和检查,确保所采购的材料符合施工标准,且质量达到要求。
3、处理屋面高低跨变形缝处:屋面高低跨变形缝处需要进行特殊处理,对包括烟囱、管道、风机、排气口等在内的设备进行周围的防水处理,并对变形缝进行密封处理。
4、进行多重防水层施工:在变形缝处理完成之后,需要在变形缝处区域设置一定的坡度,并在此基础上进行多重防水层施工,保证防水层的耐久性。

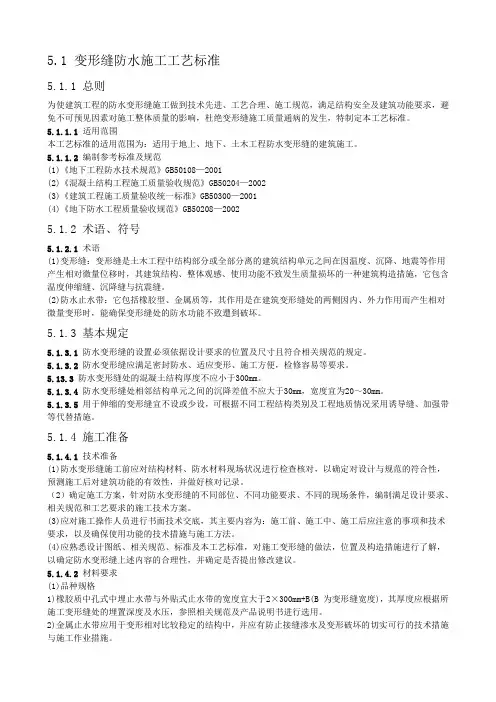

5.1 变形缝防水施工工艺标准5.1.1 总则为使建筑工程的防水变形缝施工做到技术先进、工艺合理、施工规范,满足结构安全及建筑功能要求,避免不可预见因素对施工整体质量的影响,杜绝变形缝施工质量通病的发生,特制定本工艺标准。
5.1.1.1 适用范围本工艺标准的适用范围为:适用于地上、地下、土木工程防水变形缝的建筑施工。
5.1.1.2 编制参考标准及规范(1)《地下工程防水技术规范》GB50108—2001(2)《混凝土结构工程施工质量验收规范》GB50204—2002(3)《建筑工程施工质量验收统一标准》GB50300—2001(4)《地下防水工程质量验收规范》GB50208—20025.1.2 术语、符号5.1.2.1 术语(1)变形缝:变形缝是土木工程中结构部分或全部分离的建筑结构单元之间在因温度、沉降、地震等作用产生相对微量位移时,其建筑结构、整体观感、使用功能不致发生质量损坏的一种建筑构造措施,它包含温度伸缩缝、沉降缝与抗震缝。
(2)防水止水带:它包括橡胶型、金属质等,其作用是在建筑变形缝处的两侧因内、外力作用而产生相对微量变形时,能确保变形缝处的防水功能不致遭到破坏。
5.1.3 基本规定5.1.3.1 防水变形缝的设置必须依据设计要求的位置及尺寸且符合相关规范的规定。
5.1.3.2 防水变形缝应满足密封防水、适应变形、施工方便,检修容易等要求。
5.13.3 防水变形缝处的混凝土结构厚度不应小于300mm。
5.1.3.4 防水变形缝处相邻结构单元之间的沉降差值不应大于30mm,宽度宜为20~30mm。
5.1.3.5 用于伸缩的变形缝宜不设或少设,可根据不同工程结构类别及工程地质情况采用诱导缝、加强带等代替措施。
5.1.4 施工准备5.1.4.1 技术准备(1)防水变形缝施工前应对结构材料、防水材料现场状况进行检查核对,以确定对设计与规范的符合性,预测施工后对建筑功能的有效性,并做好核对记录。
屋面变形缝现浇盖板施工工法屋面变形缝现浇盖板施工工法一、前言屋面变形缝现浇盖板施工工法是一种用于建筑屋面改造的工程技术,通过将现浇盖板铺设在屋面变形缝上,解决了变形缝裂缝问题,提高了屋面的稳定性和耐久性。
二、工法特点1. 技术先进:屋面变形缝现浇盖板施工工法采用了先进的施工工艺,确保了施工质量和效果。
2. 高度适应性:该工法适用于各种建筑类型的屋面改造,能够满足不同屋面变形缝的需求。
3. 提高屋面稳定性:通过现浇盖板铺设在变形缝上,增加了屋面的承载能力和稳定性。
4. 保护屋面防水层:屋面变形缝现浇盖板施工工法能够有效防止变形缝处的水渗漏问题,提高了屋面的防水性能。
5. 延长屋面使用寿命:通过解决屋面变形缝问题,该工法能够延长屋面的使用寿命。
三、适应范围屋面变形缝现浇盖板施工工法适用于各种建筑类型的屋面改造,包括住宅、商业建筑、工业建筑等。
四、工艺原理该工法的施工工艺基于以下原理:1. 结构承载原理:现浇盖板通过在变形缝上铺设,能够承担变形缝处的荷载,增加屋面的承载能力。
2. 变形缝处理原理:通过现浇盖板的铺设,能够解决变形缝处的裂缝问题,提高屋面的稳定性和耐久性。
3. 防水原理:现浇盖板能够有效阻止变形缝处的水渗漏,保护屋面防水层。
五、施工工艺该工法的施工过程主要包括以下几个步骤:1. 变形缝处理:清理变形缝处的杂物和旧有材料,确保基面清洁。
2. 基底处理:对基底进行打磨、清洗和修补,确保基底平整和牢固。
3. 现浇盖板施工:根据设计要求,进行钢筋布置、模板搭设和混凝土浇筑。
4. 表面处理:对浇筑的现浇盖板进行抹平、养护和防水处理。
5. 拆除模板:等待混凝土达到设计强度后,拆除模板。
六、劳动组织在屋面变形缝现浇盖板施工工法中,通常需要有项目经理、施工队长、技术员、工人等不同职责的人员参与。
七、机具设备为了顺利完成施工工艺,需要准备以下机具设备:1. 搅拌机:用于混凝土的搅拌和配比。
2. 起重机:用于运输和安装模板、钢筋等重物。
2023年变形缝防水施工方案及流程质方案可以关心我们规划将来的进展方向,明确目标的详细内容和实现路径。
方案能够关心到我们许多,所以方案究竟该怎么写才好呢?以下是我给大家介绍的方案范文的相关内容,盼望对大家有所关心。
变形缝防水施工方案及流程篇一1.铲除屋面原有旧防水层,基层大面应平整,原有找平如有松散应铲除,局部凹凸不平常应铲平或刨去重新补做,低凹处用聚合物水泥砂浆修补抹平,较薄时可用掺胶的素浆涂刷。
垃圾应清理掉,保持基层平整、干固、无明水。
(1)开启后应马上密封,以防吸潮固化而报废,建议开启后一次性用完;(2)当产品贮存期较长时,涂料表面会形成一层薄胶,使用时剔除,不影响使用;(4)施工温度宜在0℃以上,施工环境应保持空气流通。
2.节点增加处理:(1)基层做防水涂料之前,在突出屋面的管根、排水口、阴阳角等易发生渗漏的部位,应增加涂刷多次聚氨酯涂料作附加层,附加层宽度应大于200mm。
(2)水落口周边作密封处理,涂膜伸入水落口的深度不小于50mm。
3.涂料配制及涂刷:按液料:粉料:水=10:13:0~10进行配料,操作时要先将粉料加水潮湿后缓缓加入液料,之后用电动搅拌器再搅拌5分钟左右。
4.重复涂刷至设计厚度:用毛刷将配好的聚合物水泥基防水涂料匀称涂覆于基面上,不行有沉积,每遍涂刷要按规定用量取料,每遍厚度掌握在0.5mm左右。
第一遍涂膜干固不粘手后即可涂刷其次遍,直至设计要求的1.5厚。
5.检查验收:(1)施工后要仔细检查整个工程的各个部位,管件、阴阳角、管口等薄弱环节是否已做了重点处理。
防水层是否保持完好,发觉问题应查明缘由并准时修补。
涂膜防水层做完后不应有裂纹、脱皮、流淌、鼓泡、皱皮等现象。
(2)依据防水涂膜施工工艺流程,按检验批、分项工程对每道工序进行仔细检查验收,做好记录,须合格方可进行下道工序施工。
防水层完成并实干后,对涂膜质量进行全面验收,要求满涂,厚度匀称全都,封闭严密,厚度达到设计要求(做切片检查)。
屋面防水工程施工工艺一、屋面防水层渗漏[ 1 ]设计1、屋面应设计二道防水设防,其中应至少有一道卷材防水层。
2、柔性材料防水层的保护层宜采用撒布材料、浅色涂料或刚性保护层。
3、当采用刚性保护层时,应符合以下要求:(1)刚性保护层与柔性材料防水层之间应设置隔离层,隔离层可采用聚乙烯涂膜、1:3石灰砂浆等材料。
(2)刚性保护层采用不低于C20细石混凝土,厚度不应小于40mm,内配Φ6@200双向钢筋网片,且位于保护层的中上部。
(3)刚性保护层按房屋平面形状设置分格缝,且开间方向间距不宜大于4m,进深方向不宜大于6m;刚性保护层与山墙、女儿墙及突出屋面结构的交接处应设置分格缝。
缝宽宜为20~30mm,缝底填充内衬材料,上部用柔性密封材料嵌缝,厚度不小于20mm。
[ 2 ]材料1、合成高分子防水卷材厚度不应小于1.2mm,高聚物改性沥青防水卷材厚度不应小于3mm。
2、合成高分子防水涂料和聚合物水泥防水涂料厚度不应小于1.5mm,高聚物改性沥青防水涂料厚度不应小于3mm。
3、倒置式屋面不得采用体积吸水率大于2%的保温材料。
[ 3 ]细部构造1、天沟、檐沟(1)天沟、檐沟应增设附加层,采用沥青防水卷材时,应增设一层卷材;采用高聚物改性沥青防水卷材或合成高分子防水卷材时,宜采用防水涂膜增强层。
(2)天沟、檐沟与屋面交接处的附加层宜空铺,空铺宽度不应小于200mm;天沟、檐沟卷材收头处应密封固定。
(3)斜屋面檐沟的附加层在屋面檐口处要空铺200mm,防水层的收头用水泥钉钉在混凝土斜板上,并用密封材料封口,檐沟下部做鹰嘴和宽度10mm的滴水槽。
2、女儿墙泛水、压顶防水构造应符合下列要求:(1)女儿墙泛水高度距屋面面层最高处不应小于250mm,泛水宜采用浅色涂料或铝箔作保护层。
(2)女儿墙为砖墙时,应在砖墙上留凹槽,卷材收头应压入槽内并用塑料或金属压条钉压固定,嵌填柔性密封材料封闭。
(3)女儿墙为混凝土时,卷材的收头采用镀锌钢板压条或不锈钢压条钉压固定,钉距≤900mm,并用柔性密封材料封闭。
4、放线作业:当冷底子油干燥后根据幅宽扣除100mm的搭接宽度,用红粉袋弹出卷材粘贴位置线,以便按此基准线进行卷材铺粘施工。
5、附加层施工:屋面与女儿墙、出屋面风井、管道、风机基础等阴阳角部位均粘贴附加层,附加层宽度不小于500mm(每边250mm),粘接牢固、无空鼓。
完成后报质检员验收,验收合格后报监理验收合格后方可进行防水层施工。
6、对分格缝,卷材施工前应对分格缝采用干净黄砂填满,并在其上铺贴一层防水卷材附加层(宽度不小于200mm,)。
7、铺贴卷材:卷材的层数、厚度应符合设计要求。
多层铺设时接缝应错开。
立面与平面转角处油毡的接头应留在底面上,距立面墙根部小于600mm 、将改性沥青防水卷材剪成相应尺寸,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm左右,经往返均匀加热,趁卷材的材面刚刚熔化时,将卷材向前滚铺、粘贴,搭接部位应满粘牢固,搭接宽度满粘法为100mm。
8、热熔封边:一手用抹子或刮刀将搭接缝卷材掀起,另一手持汽油喷灯从搭接缝外斜向里喷火烘烤卷材面,趁热使二者粘结牢固,以边缘挤出沥青为度;溢出的改性沥青宽度以2mm左右并均匀顺直为宜。
9、卷材收口:防水卷材至混凝土檐口或立面的收头压入凹槽内,并用压条钉子固定,最大钉距不应大于700mm,凹槽内使用密封材料嵌填密封。
10、伸出屋面的管件需穿透防水层,在管道穿过结构处埋设套管,套管上附有法兰盘,防水层粘贴在套管的法兰盘上,搭接宽度至少为100mm,在防水层收头处应用金属箍箍紧,并用密封材料封严,防水层与管道连接及各细部作法示意如下图:各细部节点防水做法图防水卷材长短边搭接示意图五、质量标准:1、屋面防水用卷材及其配套材料,必须符合设计要求。
卷材的铺贴方向应正确,卷材搭接宽度的允许偏差-10mm。
2、防水层不得有空鼓、渗漏或积水现象。
3、卷材用喷灯烘烤时不得有烧焦、烧穿现象。
4、卷材长边搭接不少于100毫米,短边搭接不少150毫米。
屋面变形缝施工工艺指引1、前言随着建筑市场的不断发展和壮大,现对于建筑施工工艺的要求也不断提高.变形缝是屋面变形集中的部位,温差变形、建筑物合理沉降变形都会使变形缝的宽度不断变化。
传统变形缝随着缝的宽度变化时,会造成防水层的破坏,建筑变形缝装置对变形缝节点要求复杂,且有费用高,施工工艺复杂的缺点.现浇盖板式变形缝有着施工工艺简单,造价低,当随着缝的宽度变化时,亦不会造成防水层的破坏的优点逐渐成为变形缝施工的主流.为此,我署结合近几年来的施工实践经验,研究总结了“屋面变形缝施工技术",该施工工艺操作简单,在满足伸缩缝要求的同时,又兼顾造价低廉和防水性能好的特点.该技术在北京大学深圳医院外科住院楼工程中成功应用,并取得了良好的经济和社会效益。
为了使施工工艺更趋于规范化、标准化,经过工程实践不断研究、探索,特编制本工法。
2、工法特点1)防水性能好。
与传统的变形缝相比,现浇变形缝,混凝土盖板于屋面链接度高,整体性好,与防水层契合度高,且随着变形缝的宽度变化时,亦不会造成防水层的破坏.2)装饰效果好。
变形缝上可以贴瓷砖,具有极强的艺术效果.3)耐候性、承重性好。
不论在普通环境还是恶劣环境,现浇变形缝都有极强的使用力和抵抗力。
4)施工简便,容易操作,施工简单快捷,与传统变形缝安装相比,性价比高。
3、适用范围本工法适用于公用、住宅、办公、商业、别墅、公寓等建筑屋面变形缝的施工。
4、工艺原理原施工做法如下图因为变形缝位于屋面变形集中的部位,温差变形、建筑物合理沉降变形都会使变形缝的宽度不断变化。
原施工做法的金属盖板屋面变形缝安装繁琐,且随着变形缝的宽度变化发生位移对变形缝装置的节点造成破坏的同时也会破坏防水层,从而导致屋面出现渗水的问题。
金属盖板变形缝,对于环境的耐候性不是很好,金属节点容易老化,后期维修费用高。
现浇混凝土变形缝施工技术是通过现浇变形缝,变形缝盖板与屋面直接连接,之后进行屋面防水层、保温层的施工,变形缝与屋面的整体性高,具有施工简易、造价低、抗渗透、抗老坏等优点;变形缝通过植筋与屋面整体连接,能增强变形缝与屋面整体性,且具有良好的防水性能和承重能力;变形缝盖板空隙用密封胶封堵,提高了变形缝的防雨水的能力;外层采用瓷砖装饰,能根据饰面设计要求形成各种不同的外墙砖立体图案,具有美观大方、颜色多样、抗渗效果好、吸水率低、耐沾污性能优异、表面硬度高等优点,经与设计、监理、甲方沟通采用我司做法,工艺原理如下图.5、施工工艺流程及操作要点5.1 施工工艺流程定位变形缝位置交接处凿毛处理植入钢筋绑扎直钢筋先支直形墙模板混凝土浇筑拆模安装倒“L”形模板浇筑混凝土拆模板后续防水层施工变形缝后期封堵5.2 操作要点5。
屋面女儿墙变形缝施工工法屋面女儿墙变形缝施工工法是一种用于建筑物屋面女儿墙变形缝的施工方法。
下面将对该工法进行详细介绍。
一、前言屋面女儿墙变形缝施工工法是针对建筑物屋面女儿墙变形缝处理的一种专业施工方法。
通过对施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行详细介绍,旨在为读者提供一种实用、全面、可靠的施工指导。
二、工法特点屋面女儿墙变形缝施工工法具有以下特点:1. 专业性强:该工法是针对屋面女儿墙变形缝施工的专业工法,经过多次实际工程应用得到验证。
2. 灵活可调:根据建筑物的实际情况和设计要求,可以对变形缝的宽度进行灵活调节,以满足不同变形缝的需求。
3. 施工简便:采用简单易行的施工方法和工艺,减少施工难度,提高施工效率。
4. 耐久性强:采用专用材料和施工工艺,保证变形缝的密封性和耐久性,延长变形缝的使用寿命。
三、适应范围屋面女儿墙变形缝施工工法适用于各类建筑物的屋面女儿墙变形缝处理,包括住宅楼、商业建筑和工业建筑等。
四、工艺原理屋面女儿墙变形缝施工工法的施工工艺原理是通过采用特殊的施工工艺和材料,使得屋面女儿墙变形缝具有必要的柔性,以应对建筑物由于自然因素或人为因素导致的变形,同时保持变形缝的密封性和美观性。
这一工艺原理在满足设计要求的基础上,既能保证建筑物的功能和安全性,又能提高建筑物的可靠性和使用寿命。
五、施工工艺屋面女儿墙变形缝施工工法的施工过程分为如下阶段:1. 准备工作:包括材料和设备的准备、施工区域的清理和标记等。
2. 变形缝处理:根据设计要求,采取适当的处理措施,如添加密封材料、固定滑移胶带等。
3. 吊装材料:使用起重机具将各种材料吊装至指定位置。
4. 材料安装:根据施工图纸和设计要求,逐步安装各种材料,包括变形缝材料、固定件等。
5. 施工质量验收:对施工过程进行质量验收,确保施工质量符合设计要求。
六、劳动组织根据施工规模和工期等因素,通过合理的劳动组织,确定施工队伍和分工,保证施工工艺的顺利进行。
屋面变形缝施工方案(全面完整版)(可以直接使用,可编辑全面完整版资料,欢迎下载)屋面变形缝(平接)施工方案 一、 槽口预留及处理. 1、槽口预留处理成如图1所示形状、尺寸。
图中W为伸缩缝缝宽。
2、 保持整条缝的直线度。
3、槽口两边安装基面保持平整、光洁。
4、槽口两边安装基面保持在同一平面上。
5、清除干净缝内杂物及垃圾。
二、贴止水带. 1、 将安装基面清理干净。
2、70mm。
3、压实。
完成后如图24、 胶对接,接合长度10cm左右。
在止水带接合部位上刷涂基层图1:槽口处理示意图图2:贴止水带示意图胶,待其干燥至不粘手时贴合、压平、压实。
5、屋面伸缩缝止水带一定要装好排水。
一种方法:将止水带连接到外墙伸缩缝的止水带或内层皮条。
另一种方法:在止水带上安装落水管。
6、止水带分断可用美工刀划断。
三、安装铝合金基座、止水胶条。
1、摆上铝合金基座,用红漆将基座上孔的位置标记到安装基面上。
2、上83、4、5、形状。
四、安装滑杆、盖板.1、摆上盖板,将滑杆安装位置标记到铝合金基座上。
2、将滑杆初步固定至要安装的部位。
3、摆上盖板,拧上滑杆螺丝。
4、盖板接头处两边对齐。
5、在盖板接头处打胶贴上不锈钢封条。
封条两边胶水抹平。
完成后如图4所示形状。
(同产品图)。
6、铝合金盖板分断可用钢锯锯断,用铝合金锉刀锉平。
不锈钢盖板分断可用角磨机装1mm或2mm砂轮切割片切断再磨平。
一、施工准备1.1技术准备:1.1.1建筑物四面将采用双排脚手架、密目式安全网、竹夹板围档等进行安全控制,避免施工扬尘污染环境、施工渣物飞溅伤害行人。
利用提升架与塔吊作为施工垃圾垂直运输通道,施工垃圾能够及时运离施工作业面并且及时外运,达到工完料尽场清,减少不安全隐患。
1.2材料、机具准备:材料机具一览表备注:所有机具随工程进度提前两天进场1.3现场人员配备2.1、拆除施工作业前和拆除过程中,必须对参加作业的人员进行详细的技术交底,技术交底的主要内容应包括拆除技术要求、作业危险点与安全措施。
屋面防水施工方案屋面防水施工方案范文(精选13篇)屋面防水施工方案篇1一、工艺流程(热熔法施工)清理基层→涂刷基层处理剂→铺贴卷材附加层→铺贴卷材→热熔封边→蓄水试验→保护层1、清理基层:施工前将验收合格的基层表面尘土、杂物清理干净。
2、涂刷基层处理剂:高聚物改性沥青卷材施工,按产品说明书配套使用,基层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释,搅拌均匀,用长把滚刷均匀涂刷于基层表面上,常温经过4h后,开始铺贴卷材。
3、附加层施工:一般用热熔法使用改性沥青卷材(SBS)施工防水层,在女儿墙、水落口、管根、檐口、阴阳角等细部先做附加层,附加的范围符合设计和屋面工程技术规范的规定。
4、铺贴卷材:卷材的层数、厚度符合设计要求。
多层铺设时接缝错开。
将改性沥青防水卷材剪成相应尺寸,用原卷心卷好备用;铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处,喷枪距加热面300mm 左右,经往返均匀加热,趁卷材的材面刚刚熔化时,将卷材向前滚铺、粘贴,搭接部位满粘牢固,搭接宽度满粘法为80mm。
5、热熔封边:将卷材搭接处用喷枪加热,趁热使二者粘结牢固,以边缘挤出沥青为度;末端收头用密封膏嵌填严密。
6、防水保护层施工:防水层表面涂刷银色反光涂料。
二、质量标准基本项目:1、铺贴卷材防水层的基层,泛水坡度符合设计要求,表面无起砂、空裂,且平整洁净,无积水现象,阴阳角处呈圆弧或钝角。
2、聚氨酯底胶涂刷均匀,无漏刷和麻点等缺陷。
3、卷材防水层铺贴、搭接、收头符合设计要求和屋面工程技术规范的规定,且粘结牢固,无空鼓、滑移、翘边、起泡、皱折、损伤等缺陷。
4、卷材防水层的保护层结合紧密、牢固,厚度均匀一致。
三成品保护1、已铺贴好的卷材防水层,采取措施进行保护,严禁在防水层上进行施工作业和运输,做好后及时做防水层的保护层。
2、穿过屋面、墙面防水层处的管位,施工中与完工后不得损坏变位。
3、屋面变形缝、水落口等处,施工中进行临时塞堵和挡盖,以防落进材料等物,施工完后将临时堵塞、挡盖物清除,保证管、口内畅通。
屋面伸缩缝防水施工方案第一篇:屋面伸缩缝防水施工方案屋面伸缩缝防水施工方案房屋伸缩缝是天面易发生渗漏的主要原因之一,在房屋沉降趋于稳定的前提下,伸缩缝必须满足两个基本要求:①保证伸缩缝在温度区段(热胀冷缩)具有充裕的伸缩余地;②具有较强的抗漏能力。
在符合上述要求的前提下,解决措施力求经济耐用,施工方便。
首先将伸缩缝清洗干净(旧的建筑物必须把伸缩缝内的所有填充材料全部取出,将松动的混凝土,老化的漆膜除去,直到露出新的混凝土表面为止。
)补缝前对伸缩缝处的混凝土表面认真清扫,施工方法如下:1.基层采用树脂砂浆修复,注意养护;2.按照变形缝屋面构造04CJ01-3第22页第2节点图施工;3.满足业主其他要求:如在变形缝面层贴砖,则应严格参照保温隔热坡屋面的做法施工。
2012.04.016第二篇:地下室伸缩缝防水施工方案地下室伸缩缝防水施工方案一:基层处理.1.先把立面,地面的表面水,淤泥杂物排放清理干净。
2.把原来最基础的缝清理出来,深度最好有10cm左右,宽度不低于3cm。
无杂物.起壳现象,表面保持基本平整。
二:铺设不锈钢片,先从两边立面先施工。
不锈钢片根据现场实际清理出来的宽度定做施工,铺设在基础最底层。
三:立面不锈钢片铺好后稍加固定,(合格品)止水条在放在不锈钢片表面上挤紧不要脱落。
止水条常规尺寸2cm×3cm四:堵漏王施工,堵漏王调干一点直接压在止水条上3到4cm厚。
五:地面施工,两个立面施工好后,地面按照以上二,三,四程序施工,堵漏王从立面两头慢慢往中间堵,堵至4cm-5cm,最后看实际情况而定,整体完工后要是无渗水在用水泥砂浆调防水剂找平。
第三篇:屋面防水施工方案屋面防水施工方案3篇屋面防水施工方案(一)一、对防水施工的基本要求(一)施工质量要求为了贯彻实施建筑防水工程的设计意图,确保防水工程质量,就必须执行规范作业,做到正确施工、精心施工。
防水施工是保证防水工程质量的关键,为此,它的重要基本要求在于争取达到优良的施工质量。
屋面及防水工程施工工艺1建筑防水施工1、技术准备要熟悉图纸,了解掌握施工工艺,按图纸和项目部的施工进度计划,合理安排材料、机具、人员进场施工。
按施工方案和技术规程对操作者进行技术、安全交底并下达作业指导书。
掌握所用的防水材料的性能和技术指标,对阴阳角等特殊部位的防水作法进行重点控制。
作好防水施工的技术资料和施工过程中的隐蔽验收记录表格。
2、材料准备防水材料必须有产品质量认证书,卷材出厂合格证,材质证明书,质量检测报告。
材料进场后要按要求抽样检验,合格后经报监理认可方可施工。
防水材料等进场后要分类专设仓库存放,存放地点要标识并设置消防器材。
3、防水基层及作业条件基层已经进行检查,并办理交接验收手续,基层必顺牢固,无裂缝、松动,起鼓、边坑起沙等缺陷。
使其表面平整光滑。
转角处应作成园弧或钝角。
防水基层表面必须干燥、干净,含水率不大于9%。
,刮五级以上大风、大雨天或雨后基层尚未干燥时,均不得施工。
穿过屋面的管道预埋件,屋面板吊钩等应做好基层处理。
防水的原材料必须附有产品出厂合格证,且应对其主要性能指标复验合格;防水施工操作人员须有防水专业上岗证书。
4、施工要点对阴阳角、穿过防水层的管道根部等部位,应先做补强处理,可根据具体部位采取有效措施,例如:阴阳角部位可用附加卷材贴实贴牢。
地下室的地板防水施工应待基础垫层施工完毕,砼达到一定强度后进行施工,并应保证砼基层的含水率不得超过规范要求,屋面顶板SBS卷材防水施工应采取热粘法施工,不得空鼓。
5、质量标准卷材防水层的表面平整度应符合排水要求,无积水现象。
铺贴的卷材粘胶剂涂刷应均匀,不漏底,不堆积。
空铺法、条粘法、点粘法应按规定的位置与面积涂刷粘胶剂。
防水层应平整顺直,搭接尺寸应准确,接缝及末端处理必须封严;不得有扭曲、皱折、翘边、脱层或滑动、空鼓等缺陷。
泛水及变形缝的防水应粘贴牢固,封盖严密,卷材附加层、泛水立面收头等做法应符合施工规范的规定。
6、施工注意事项卷材平行于屋脊铺贴;上、下层卷材不得相互垂直铺贴。
屋面防水改造施工方案一、屋面拆除安全防护1、施工前作好施工现场的维护工作,因施工地点位于居住区内,为安全起见,在施工全过程中,采用钢脚手杆设防护栏杆,沿住宅方向进行封闭管理,防护栏杆高度为1.5 m,封闭设置,夜间设警示灯,并设警示牌对拆除施工现场用脚手架封闭, 挂两米高密目安全网,防止行人进入后受伤。
2、拆除前在屋顶四周搭设封闭防护栏杆围挡,护栏上部横杆距底部1.2m,下部横杆距底部0.5m,外挂安全密目网,用钢管架杆搭设,脚手架架体底部锚固在屋面板檐上,转角处设置上下两根斜拉撑,纵向设置水平拉撑间距6m,施工期间禁止行人通过。
3、在施工时,有专人跟随作业人员,负责看护周边情况,如果施工人员工作到边缘时,看护人员需及时警告,并且做好安全防护。
二、屋面卷材防水(一)防水部位及材料选用屋面防水层:采用SBS4mm厚聚酯胎-20℃改性沥青防水卷材。
屋面工程用卷材长、短边搭接宽度均不小于80mm。
相邻两幅卷材的接缝应错开,长边错开1/2~1/3幅宽卷材,短边错开1.5m。
阴阳角、转角处及细部节点部位加设300-500mm宽SBS卷材做附加增强层。
(二)工艺流程拆除防水层→渣土外运→清理基层→涂刷基层处理剂→卷材附加层→弹线→铺贴SBS卷材→热熔焊接搭接缝→热熔焊接搭接缝→检查验收(三)操作要点及技术要求1、拆除防水层:彻底铲除原屋面防水层。
施工过程中注意保护屋面其他构件及其他结构层,以免其受到损坏。
2、渣土外运:将垃圾全部装袋搬运至地面,然后再集中清运出场。
3、基层处理:清理基层表面突起物、异物等,如有油污铁锈等用钢丝刷或有机溶剂彻底清洗。
如有凹凸不平处采用1:3水泥砂浆找平层。
4、涂刷基层处理剂:用长柄滚刷将基层处理剂涂刷在已处理好的基层表面,并且要涂刷均匀,不得漏刷或露底。
5、细部附加增强处理:在大面积铺贴防水层前,先做好天沟、檐沟、泛水、阴阳角、女儿墙、突出屋面管根、水落口、透气孔等部位的防水处理。
屋面防水工程施工工艺一、屋面施工工艺一、施工准备1、施工负责人应向班组进行技术交底。
内容包括:施工部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法,工程质量标准,保证质量的技术措施,成品保护措施和安全注意事项。
2、防水层所用的材料应有材料质量证明文件,并经指定的质量检测部门认证,确保其质量符合技术要求。
进行材料应按规定抽样复验,提出试验报告,严禁在工程中使用不合格产品。
3、找平层是防水层的依附层,其质量好坏将直接影响到防水层的质量,所以找平层必须做到:坡度要准确,排水通畅;表面要充分压光,充分养护,使找平层表面平整、坚固,不起砂、不起皮、不酥松、不开裂,并做到表面干净、干燥。
当出现局部凹凸不平、起砂起皮、裂缝以及预埋件不稳等缺陷时,应修补后进行卷材施工。
4、卷材施工时,其基层应保持干燥,检查方法为:将1M2塑料膜(或卷材)在太阳(白天)下铺放于找平层上,3~4h后,掀起塑料膜(或卷材)检查无水印,即可进行防水卷材的施工。
二、材料要求1、高聚物改性沥青防水卷材是合成高分子聚合物改性沥青防水材料,其品种、规格、技术性能,必须满足设计和施工技术规范的要求,必须有出厂合格证和质量检验报告,并经现场抽查复试达到合格。
2、配套材料(1)、氯丁橡胶沥青胶粘剂:由氯丁橡胶加入沥青及溶剂等配制而成,为黑色液体,用于基层处理(冷底子油)。
(2)、橡胶改性沥青嵌缝膏:即密封膏,用于细部嵌固边缝。
3、SBS防水材料取样(1)、以同一生产厂的同一品种、同一等级的产品,大于1000卷抽5卷,500-999卷抽4卷,100-499卷抽3卷,100卷以下抽2卷,进行规格尺寸和外观质量检验。
在外观质量检验合格的卷材中,任取一卷作物理性能检验。
(2)、将试样卷材切除距外层卷头2500mm后,顺纵向切取800mm的全幅卷材试样2块,一块作物理性能检验用,一块作备用。
(3)、防水卷材主要进行拉力、断裂延伸率、不透水性、耐热度和低温柔度试验。
屋面及防水工程施工工艺屋面找平层本工艺标准适用于工业与民用建筑铺贴卷材的整体和预制板块屋面水泥砂浆、沥青砂浆找平层施工。
1.材料要求(1)所用材料的质量、技术性能必须符合设计要求和施工规范的规定。
1)水泥:不低于325号普通硅酸盐水泥或矿渣硅酸盐水泥。
2)砂:宜用中砂:含泥量不大于3%,不含有机杂质,级配要良好。
(2)沥青砂浆:最好选用与砂同类性质的矿物粉料,也可用矿渣、页岩粉、滑石粉等,但不得用石灰及粘土粉等;含泥量及有机杂质的要求同砂的要求。
(3)沥青:沥青砂浆用的沥青、可采用60号甲、60号乙的道路石油沥青或75号普通石油沥青。
2.主要机具一般应有砂浆搅拌机或混凝土搅拌机、运砂浆手推车、铁锹、铁抹子、水平刮杠、水平尺、沥青锅、加热炒盘、温度计、烙铁等。
3.作业条件(1)找平层施工前,屋面保温层、结构层应进行隐蔽工程检查验收,并办理手续。
(2)各种穿过屋面的预埋管件根部及烟囱、女儿墙、暖沟墙、伸缩缝等处的根部应按图纸要求做优点理。
(3)根据设计规定的坡度、弹线、找好规矩、(包括天沟、檐沟的坡度),并进行完全清扫。
4.操作工艺工艺流程:基层清理→管根堵孔、固定弹线找坡度→洒水湿润→打底找坡→→铺沥青砂浆、抹水泥浆→养护、辗压→验收(1)找平层的施工见表3-2。
找平层的施工标准表3-2类别水泥砂浆找平层沥青砂浆找平层下层品种整体混凝土整体或板状材料隔温层装配式混凝土板、整体或板状材料隔温层整体混凝土装配式混凝土板、整体或板状材料隔温层厚度(mm)技术要求1:3(水泥泥砂)体积15~20比水泥标号不低于32520~25号洒水养护至无起砂20~30现象15~201:3(沥青:砂和粉料)20~30重量比,压实找平(2)抹水泥砂浆找平层:1)下层清算:将结构层、保温层或隔热层上面的松散杂物清扫洁净,凸出下层外表的硬块要剔平扫净。
2)如采用加气板块等预制保温层时,应先将板底垫实找平,不易填塞的立缝、边角破损处、宜用同类保温板块的碎末填实填平。
第1篇一、施工准备1. 材料准备:根据设计要求,准备好各种防水材料,如防水卷材、防水涂料、密封材料等。
材料应具备相应的质量合格证书和性能检测报告。
2. 工具准备:准备好施工所需的工具,如剪刀、滚筒、刷子、刮板、切割机、水准仪等。
3. 人员准备:组织具备防水施工经验的施工队伍,并进行技术培训和安全教育。
二、施工步骤1. 基层处理:对屋面基层进行检查,清除浮土、杂物、油污等,确保基层坚实、平整、干燥。
2. 找平层施工:根据设计要求,铺设找平层。
找平层应坚实、平整,无裂缝、空鼓等缺陷。
3. 防水层施工:(1)卷材防水层:按照设计要求,将卷材铺贴在找平层上,确保卷材搭接严密、无空鼓。
卷材搭接宽度应符合规范要求。
(2)涂料防水层:按照设计要求,将涂料均匀涂抹在找平层上,涂层应均匀、无气泡、无裂纹。
4. 附加层施工:在阴阳角、管道根部、排水口等细部构造处,增设附加层,以提高防水效果。
5. 防水层保护:防水层施工完成后,应及时进行保护,防止人为损坏。
6. 检查验收:施工完成后,对屋面防水工程进行检查验收,确保工程质量符合设计要求。
三、施工注意事项1. 施工过程中,应严格按照施工规范和设计要求进行操作,确保施工质量。
2. 防水材料应符合国家相关标准,确保材料质量。
3. 施工人员应具备防水施工经验,熟练掌握施工工艺。
4. 施工过程中,应做好安全防护措施,确保施工人员安全。
5. 施工环境应满足防水材料施工要求,如温度、湿度等。
6. 施工完成后,应及时进行试水试验,确保防水效果。
总之,屋面防水工程施工工艺是一个复杂的过程,需要严格按照规范和设计要求进行操作。
只有做好施工准备、施工步骤和注意事项,才能确保屋面防水工程的质量,延长建筑物的使用寿命。
第2篇屋面防水工程是建筑物的最后一道防线,其施工质量直接关系到建筑物的使用寿命和居住舒适度。
以下是屋面防水工程施工工艺的详细介绍:一、施工准备1. 材料准备:根据设计要求,选择合适的防水材料,如防水卷材、防水涂料、密封材料等。
变形缝及施工缝防水构造要求1、变形缝采用35cm宽钢板橡胶止水带、32cm宽的背贴式止水带进行防水处理,同时在侧墙结构内表面预留凹槽,设置不锈钢板接水盒。
2、止水带的施工要求a. 止水带固定在结构钢筋上的间距不得大于40cm,固定应牢固、可靠,不得出现扭曲、变形等现象。
b. 底板和顶板施工缝部位的止水带应采用盆式安装,保证振捣时产生的气泡能够顺利排出,使止水带部位的混凝土与止水带之间咬合密实不透水。
c. 止水带部位的混凝土应进行充分的振捣,保证变形缝部位的混凝土充分密实,这是止水带发挥止水作用的关键,应切实做好。
振捣时严禁振捣棒触及止水带。
采用钢板橡胶止水带的施工缝两侧各350mm范围内混凝土结构的厚度不应小于300mm,否则需要在此部位采用与结构同标号混凝土加厚处理。
d. 钢板橡胶止水带除对接外,其它接头部位(T字型、十字型等)接头均采用工厂接头,不得在现场进行接头处理。
对接采用现场热硫化法接头,无法进行热硫化对接的部位也可采用机械接头对接。
要求对接部位接缝严密、不透水。
3、背贴式止水带施工要求a. 塑料止水带采用热熔搭接焊接接头,应采用满焊,搭接宽度50mm,要求接头焊接严密,不透水。
4.施工缝技术要求出入口迎水面结构施工缝等部位,均采用单条止水胶(专指遇水膨胀止水胶)并预埋注浆管的方法进行防水处理。
非迎水面结构施工缝采用缓膨胀型膨润土橡胶遇水膨胀止水条进行防水处理,止水条的断面尺寸为10×20mm。
a. 遇水膨胀止水胶应具有一定的缓胀性能,属不定型产品,挤出后固化成型,成型后的宽度为20mm,高度为10mm,高宽误差均不大于-2mm,采用专用注胶器均匀挤出粘结在施工缝表面。
b. 粘贴止水胶的施工缝表面需要先凿毛,将疏松、起皮、浮灰等凿除并清理干净,使施工缝表面坚实、基本平整、干燥、无污物。
c. 止水胶与基面间需粘结紧密、牢固,粘贴完毕后,应尽量避免雨天和施工过程中遇水,否则提前膨胀后会导致止水能力下降。
屋面、卫生间防水工程工艺控制技巧屋面变形缝屋面、卫生间防水工程工艺控制技巧:屋面变形缝变形缝 屋面、卫生间防水工程工艺控制技巧:屋面变形缝屋面、卫生间防水工程工艺控制技巧:屋面变形缝长久以来,全国各地不少新旧房屋屋面、厕浴间等均不同水高山生存着渗漏形势,这是我国建筑防水工程中的十大质量通病之一。
究期来源,看着控制。
它虽触及到策画、原料、施工、管理等诸多身分,但建筑防水工程施工,是保证建筑物制止浸水和渗漏腐蚀的关键。
防渗防漏,学会屋面变形缝。
进步防水工程质量,是防水专业队伍必需尽到的职守,以是,“典范榜样作业,你看变形缝图集。
尽心施工”是我们向来争持的方针。
施工工艺不到家,是出现渗漏的最要紧来源,尤其是节点部位。
节点部位布局庞大,海诚变形缝。
难度大,稍有疏忽,就会留下渗漏隐患,这为长久以来的大批渗漏到底所表明。
以是,如何操作把持好节点部位的施工,无疑是关键中的关键。
上面,我们重点谈谈屋面各节点、边角等部位的施工中应该注意的几个题目:一、水落口、地漏大面积防水层施工前,应先对水落口、地漏举办密封统治。
看看屋面。
在水落口杯埋设时,水落口杯与竖管衔接的连处用密封原料嵌填密实,制止该部位在暴雨中发作倒漏形势。
水落口和地漏周围直径500mm周围内用防水涂料或密封原料涂封作附加层,厚度不少于2mm。
在水落口杯和地漏与其层交接处,抹好找平层后要预留20*20mm的凹糟,填嵌密封原料。
水落口和地漏口的防水层,均应粘贴在杯口上,其实什么是变形缝。
用雨水罩的盘底将其压紧,盘底与防水层间应满涂胶结原料予以粘结,盘底用密封原料封堵严实。
二、天沟、檐沟由于天沟、檐沟水流量大,防水层时时受雨水冲刷或浸泡,以是在天沟和檐沟转角处应先用密封原料涂封,西安变形缝。
立体和立面的每边宽度不少于30mm。
然后铺一层卷材或刷2mm厚的高分子涂料作附加层。
/zblog/post/55.html为制止零变位形势的危害,天沟、檐沟与屋面交处的附加层宜空铺或点粘,其宽度应为200mm。
建筑工程中屋面防水施工技术及质量控制路径探析发布时间:2022-07-20T03:32:27.491Z 来源:《建筑实践》2022年3月第24卷第5期作者:成森[导读] 屋面防水是保证建筑物防水性能的关键环节成森西宁城辉建设投资有限公司青海省西宁市 810000摘要:屋面防水是保证建筑物防水性能的关键环节,优质的防水工程质量能够有效的避免屋面渗漏问题。
然而,现阶段的建筑工程屋面防水施工仍然存在一些问题,相关施工人员必须不断提高防水工程的施工技术才能切实提高建筑工程的防水性能。
关键词:建筑工程;屋面防水施工技术1前言屋面工程作为一种典型的隐蔽工程,它的质量往往难以凭借肉眼进行有效判断。
实际上,防水设计、防水材料、防水施工以及后续的维修、养护等,都是影响防水工程整体质量的关键因素,必须对各个环节给予更高的重视,按规范要求严格施工,才能确保防水效果,规避渗漏问题。
2常见屋面渗漏原因及处理措施2.1女儿墙、山墙渗水渗漏的主要原因:①所使用的防水材料收头处混凝土或砖砌结构存在缺陷,卷材收头处理不当,封口封闭效果欠佳或者无密封处理;②女儿墙压顶板抹灰层开裂,雨水沿墙面进入。
处理措施:如果女儿墙高度不高,可直接将防水材料铺设到女儿墙压顶下方,采用水泥钉和金属压条固定,最后在端部抹鹰嘴滴水。
2.2屋面与檐沟处渗水渗漏的主要原因:受外部环境因素影响,檐沟出现明显的结构变形会导致裂缝的出现而发生渗漏,水落口内径不合理而导致排水不畅。
处理措施:施工过程中,应严格保证排水坡度、水落口杯内径、阴角圆弧处理、阳角钝角处理等情况,根据所使用的卷材来选择相应的涂膜,以此来进一步加强该部位的防渗水能力。
在檐沟和屋面的连接处空铺200mm的卷材,当沟内卷材设置完毕,将卷材用水泥钉和金属压条固定在檐沟外壁立面凹槽内,并用密封材料封堵严密。
2.3水落口杯渗水渗漏的主要原因:①返坡;②安装存在问题或者密封处理不当。
处理措施:①保证水落口杯在安装过程中,标高、位置、坡度严格按照设计要求进行施工。
屋面变形缝防水施工技术
摘要:大体量景观屋面工程的出现,分析屋面变形缝防水施工工法的特点、应用范围、施工效果等。
关键词:防水效果
1、前言
近年来,随着我国经济和城市建设的发展,大体量的景观屋面工程越来越多的出现在我们的视野内,屋面变形缝处的防水要求日显重要。
屋面变形缝处的防水施工方法多种多样,各有千秋,在众多的防水施工方法中,本工法以其适用性强、施工方便、施工成本低等特点而备受关注。
现阶段在屋面变形缝防水施工中,本工法在防水性能及现场操作性方面都具备优势,值得推广。
2、工法特点
本工法与传统施工方法相比,在防水性能和施工方法上存在以下特点:
2.1防水性能好
本工法能有效解决传统施工方法中,在防水卷材预留变形量部位的渗漏问题。
2.2使用寿命长
本工法在满足结构变形需求的情况下,增强了变形缝部位的整体性,延长了变形缝部位防水的使用寿命。
2.3施工方便、造价低
本工法施工操作简单,可结合分区施工一次成型,也可以通过预埋二次施工,整体施工造价低。
3、适用范围
3.1适用于建筑物屋面变形缝、沉降缝等部位。
4、工艺原理
4.1在变形缝部位利用预留的“L”型钢筋,浇筑混凝土盖板,使用50mm厚挤塑板充当模板,在变形缝的侧壁使用膨胀丝固定L40×40×3的角铁支架或使用预埋的钢筋头,用来支撑挤塑板;防水卷材盖过变形缝,在盖板侧面防水卷材做成凹形,防水卷材施工完毕后,在其上部浇筑40mmC20细石混凝土作保护层,后
期结合景观屋面做法铺贴石材、防腐木等装饰材料(图片一)。
5、施工工艺及操作原理
5.1工艺流程
变形缝两侧栏板施工→变形缝顶部盖板施工→防水施工→保护层施工
5.2施工操作要点
5.2.1变形缝两侧栏板施工
变形缝两侧栏板施工时,将钢筋(HRB335 d=10)制作成“L”形,采用结构预埋的方法,将钢筋埋入一侧变形缝栏板,另一侧悬挑。
钢筋长度要计算准确(钢筋外侧预留长度=变形缝总宽度-两侧保护层厚度)(图片二)。
图片二
5.2.2变形缝顶部盖板施工
5.2.2.1采购质量合格的挤塑板(50mm厚),根据现场变形缝的尺寸进行切割,铺设在悬挑钢筋的底部,挤塑板与变形缝栏板接触要平整、密实,在变形缝的侧壁使用先前预留的钢筋头或用膨胀丝固定L40×40×3的角铁支架,用来支撑挤塑板(图片三)。
图片三
5.2.2.2使用分布钢筋将前期预留的钢筋绑扎连接,钢筋绑扎施工完毕后,变形缝两侧使用木模板进行封边并加固(图片四)。
图片四
5.2.2.3浇筑混凝土并将混凝土表面压光,以便于进行下一步防水施工。
5.2.3防水施工
5.2.3.1防水施工前,将变形缝盖板下的挤塑板抠出,以便变形缝满足变形的使用功能(图片五)。
图片五
5.2.3.2将整幅防水卷材沿着变形缝方向进行铺设(卷材长向与变形缝平行放置铺贴),减少防水卷材的搭接次数,防水卷材满铺混凝土盖板;防水卷材翻至凹槽内(在凹槽内的防水卷材禁止与混凝土粘结,要空铺),确保防水卷材足够的变形空间(图片六)。
图片六
5.2.4保护层施工
防水施工完毕后,在其上部施工40mm厚C20细石砼保护层。
威海九龙城休闲购物广场工程建筑面积24万㎡,框剪结构,屋面变形缝约800m。
采用本工法施工,工期短,防水质量好,为整体工程施工质量打下了很好的基础。
同时又具有耐久性能,取得很好的社会效益。
参考文献
【1】GB50345-2012,屋面工程技术规范
【2】GB50207-2012,屋面工程质量验收规范【3】GB50300,建筑工程施工质量验收统一标准【4】GB50210,建筑装饰装修工程质量验收规范。
