城市道路工程图

• ω为“+”，凹形竖曲线（concave vertical curve） • ω为“-”， 凸形竖曲线（convex vertical curve）
竖曲线设计
2.竖曲线设计标准
（1）竖曲线最小半径
1）凹型竖曲线极限最小半径 2）凸型竖曲线极限最小半径 3）竖曲线一般最小半径 （2）竖曲线最小长度
8%（120）+6%（？m）
？=（1-120/300）*700=420
纵坡设计
3.合成坡度（resultant gradient） （1）合成坡度－－－道路在平曲线路段，若纵向有纵
坡且横向又有超高时，则最大坡度在纵坡和超高横坡
所合成的方向上，这时的最大坡度称为合成坡度。
i 2 i2 iz c H
以汽车在竖曲线上行程3s控制曲线长度
高等级道路上的爬坡车道
高等级道路上的爬坡车道
1.设置爬坡车道的条件 爬坡车道-----（climbing lane）是陡坡路段主线行车道 外侧增设的供载重车行驶的专用车道。
（1）公路 1）沿上坡方向行驶载重汽车的行驶速度降低到表4-14 的允许最低速度以下时，可设置爬坡车道。 2）上坡路段的设计通行能力小于设计小时交通量时， 应设置爬坡车道。
上坡方向允许最低速度
计算行车速度（km∕h） 容许最低速度（km∕h） 120 60 100 55
表4-14
80 50 60 40
高等级道路上的爬坡车道
1.设置爬坡车道的条件 （2）城市道路 1）快速路及行车速度为60Km/ｈ的主干道，纵坡度大 于５％的路段。
2）80→ 50 Km /ｈ 能力时。
道路纵断面设计
竖曲线设计
竖曲线概念： 为了行车平顺，纵断面上相邻两条纵坡线的相交处（俗称转坡点或变坡点） 通常用一段曲线——二次抛物线连接起来，这条曲线称为竖曲线 竖曲线有两种形式：相邻两条纵坡线的交角（转坡角）ω 为正值时，为凸形竖曲线；ω 为负值时，为凹形竖曲线。其计算式为： ω =ⅰ1 -ⅰ2 设计流程：

（5）水准点 沿路线附近每隔一段距离，就在图中标有水准点的位置，用于
路线的高程测量。如， BM 8 表示路线的第8个水准点，该点高程为7.563m。
7.563
2.路线部分：
（1）设计路线：
公路路线用沿路的中心线画出一条粗实线来表示。 （2）里程桩： 路线长度用里程表示，分段画出。按规定由左至右递增。 沿路线前进方向，左侧设表示公里桩 ，数字写在符号上方
某工程路线纵断面图
路线纵断面图读图主要侧重两方面：图样部分和资料表部分。
1.图样部分： （1）比例： 水平方向表示长度，垂直方向表示高程；高差比路线的长度小 得多，为了清晰显示垂直方向的高差，因此垂直方向的比例通常比
水平方向的比例放大十倍；例子中水平方向为1:2000,垂直方向为
1:200。 （2）设计线和地面线： 原地面高线（用不规则的细折线表示）；设计地面高线（用粗 实线表示）。两条线型的比较，可以确定填方和挖方的位置及高度 。
路线
等高线
曲线表
二、路线纵断面图
路线纵断面图：通过公路中心 线用假想的铅垂剖切面纵向剖切， 然后展开绘制后获得。 路线纵断面图作用：①表达道路
的纵向设计线形；②沿线地面的高低
起伏状况、地质；③沿线设置构造物 的概况。 线路纵断面图主要有两部分组 成：图样部分和资料表部分。
水平1:2000 垂直1:200
4
，如“K6”表示离起点6km。右侧设百米桩1至9，如
表示百米标
，在短线的端部，字头朝上。 K6+400表示该点距路线起点6400m。
（3）平曲线： 公路曲线段（转弯处）在平面图中用交角点编号来表示，如 JD1表示第一号交角点。 α—转折角， αZ左偏角， αy右偏角 R — 弯曲半径 T — 切线长 L — 曲线长 E — 外失距 ZY — 曲线起点(直圆） YZ — 曲线终点（圆直） QZ —曲线中点

7
20c2h1e/n5m/2e3ihua
16 道路工程图
道路平面总体设计图
8
20c2h1e/n5m/2e3ihua
二、路线平面图
16 道路工程图
路线平面图中只绘出道
放大
路中心线又称中线。图中用
加粗的粗实线表示路线，其
他图示要点如下。
1.方位
地形图上需画出坐标网 或指北针表示地区的方位和
路线的走向 。
22
20c2h1e/n5m/2e3ihua
16 道路工程图
(2) 路基横断面图 路基横断面与路线横断面在剖切原理和表达方式上是完全
相同的。但路基横断面的表达内容上更加详尽、全面。在实际
工程中采用“路基横断面”的内容表达在施工图中。
路基横断面图的作用是表达各里程桩处道路标准横断面与
地形的关系, 路基的形式边坡坡度、路基顶面标高、排水设施 的布置情况和防护加固工程的设计。
公路一般横断面图
23
20c2h1e/n5m/2e3ihua
16 道路工程图
路基本体的结构一般不在路基横断面上表达, 而在标准横断 面或路基结构图上表达, 或用文字说明。
公 路 路 基 标 准 横 断 面 图
24
20c2h1e/n5m/2e3ihua
16 道路工程图
绘制方法是在对应桩号的地面线上, 按标准断面所确定的路
简称纵断面。沿道路中心线上任意一点(中桩)作的法向剖切平 面所得的断面图, 称为该点的横断面图简称横断面。
4
20c2h1e/n5m/2e3ihua
16 道路工程图
2.道路工程施工图的产生
路线设计是指确定路线的平、纵、横三向各部位的尺寸、材料和
构造，设计过程如下： (1) 可行性研究并写出可行性研究报告，送上级主管领导机构批准。 ( 2) 勘测设计: 一般采用两阶段设计, 即初步设计和施工图设计, 而

返交通分离，但同向交通在一起混合行驶。 ▪ ③“三块板”断面：用两条分隔带把机动车和非机动车交
通分离，中间为双向行驶的机动车道，两侧为方向彼此相 反的单向行驶的非机动车道。 ▪ ④ “四块板”断面：在“三块板”断面的基础上增设一 条中央分隔带，使机动车分向行驶。
编辑ppt
一、城市道路横断面图
图2-7 城市道路横断面布置的基本形式 （a）“一块板”断面；（b）“二块板”断面；（c）“三块板”断面；（d）“四块板”断面
▪ （2）挖方路基。如图2-5（b）所示，整个路基全为挖土 区称为路堑。挖土深度等于地面标高减去设计标高，挖方 边坡一般为l：1。
▪ （3）半填半挖路基。如图2-5（c）所示，路基断面一部 分为填土区，一部分为挖土区，是前两种路基的综合。
编辑ppt
图2-5 路基横断面的三种形式
编辑ppt
四.路线横剖面
交角点
百米桩
公里桩
水准点
里程桩号：K1+620.00、K2+215.00 本段路线长22150.00-1620.00=595.00米
编辑ppt
教材P158道路地理位置图
编辑ppt
道
一、道路平面总体设计图
路
工
程
二、路线平面图
图
主
三、路线纵断面图
要
内
容
四、路线横断面图
编辑ppt
二.路线平面图
▪ （一）路线平面图基本知识 ▪ 1. 图示方法:从上至下用粗实线画出中心线，只表示长度，
▪ （三）高速公路横断面图 ▪ 高速公路的横断面主要由中央分隔带、行
车道、硬路肩、土路肩等组成，常见的横 断面形式如图所示。
编辑ppt
四.路线横剖面

交 叉
以便满足交织的要求。对于规划拟修建立体交 叉的交叉口，可在近期采用平面环形交叉作为 过渡。
口 ➢ 平面环形交叉口通行能力较低，一般不适用于
设 计
➢
快速路和主干路，也不适用于有大量非机动车 和行人众多的交叉口。 平面环形交叉口设计的主要内容包括：确定中
心岛形状和尺寸，环道宽度及进出口设计等。
h
26
能
车的制动距离。
力 ➢ 按车头时距t计算通行能力：
N=3600/t（辆/小时）
➢ N与V的关系
h
12
2. 横断面规划设计
一 条 车
➢ ➢
城市道路的车道宽度由三部分组成：a, c, d/2、 x/2。
根据车道所在的位置和边界条件，有以下四种情 况：
道 b1=x/2+a+c
宽 b2=d/2+a+c
定 ➢ 考虑街道各部分宽度的协调。
h
17
2. 横断面规划设计
横 断 面
➢ ➢
城市道路横断面的综合布置的原则
城市道路横断面的布置形式与选择
城市道路横断面布置的四种基本形式及适用条 件：
的
一块板
选
二块板
择
三块板
与
四块板
组 城市道路横断面布置的四种基本形式的使用效
合
果：交通安全、行车速度、照明、绿化遮荫、 减少噪音、造价
h
5
2. 横断面规划设计
城市道路横断面指垂直于道路中心线的剖面。
道路横断面的规划宽度，称为路幅宽度。通常
概 即是规划的建筑红线之间的道路用地总宽度。城市
道路横断面由车行道、人行道、分隔带和绿地等部
念 分组成。

4）在设计线纵波变更处，设置竖曲线，以利于汽
车行驶。竖曲线为凸形和凹形两种，分别用标记符 号表示，并在其上标注竖曲线的半径R、切线长T 和外矢矩E。 5）在所在里程处标出桥梁、涵洞、立体交叉和通 道等人工构造物的名称、规格和中心里程。
（1）比例：水平方向小于垂直方向，通常水平方向为1:2000, 垂直方向为1:200。 （2）图样主要有两条线构成：原地面高线（用不规则的细折线表示）；设计地面高 线（用中粗实线表示）。两条线型的比较，可以确定填方和挖方的位置及高度。 （3）要标出桥梁、涵洞等构造物的名称、地点、规格。
1 000 54.50 1 05050.02
1 10054.40 1 130 54.80
1
55.00
200
1
55.00
300
1 40054.80
4.99
0.17
3.80
2.00
6.00 10.23 5.60 4.80
1 50055.30
1 60055.30
1 70056.40
挖高
粉质中粗黏土
资料
填高
6.1 公路路线工程图
公路主要承受汽车荷载反复作用的带状工程结构物。 包括：路基、路面、桥梁、涵洞、隧道、防护工程 以及排水设备等构造物。 公路工程图包括：公路路线工程图＋构造物工程图 （1）表达线路整体状况的路线工程图 （2）表达各工程实体构造的桥梁、隧道、涵洞等工程 公路路线工程图包括：
路线平面图＋路线纵断面图＋路线横断面图
K4+200
3、半填半挖路基：图下注明该断面的里程桩号、中 心线处挖、填方高度以及该断面的挖、填方面积。
K4+200
2.路基横断面图的绘制方法与步骤 ①要求在每一中心桩处，顺次画出每一个路基横断面图； ②路基横断面图应顺序沿着桩号从下到上，从左到右画出； ③横断面图的地面线一律画细实线，设计线一律画粗实线； ④每张图上的右上角应写明图纸序号和总张数，最后一张 纸图的右下角要画出图标。

第六章 道路路线工程图
6 道路路线工程图
道路：是一种供车辆行驶及行人步行的带状结构物。 根据不同的组成和功能特点，道路划分为： 公路：位于城市郊区和城市以外的道路； 城市道路：位于城市范围以内的道路。 道路路线是指道路沿长度方向的行车道中心线。
道路路线工程图以平面图（地形图）、横断面图（侧面 图）、和纵断面图（立面图）这三种工程图来表达道路 的空间位置、线型和尺寸。
2. 资料部分：
1）资料表与图样应上下竖直对正布置： 2）资料表：地质概况、设计高程、地面高程、坡度（距离）、里 程桩号、直线及平曲线等栏。 3）直线及平曲线栏：表示该路段的平面线形
二、路线纵断面图
3.路线纵断面图的方法与绘制步骤 ①通常在方格纸上绘制，可省去用比例尺，提高绘图速
度； ②画路线纵断面图与画平面图一样，从左至右按里程顺
如山区1：5000。平原、丘陵处用小比例1：2000 （2）坐标位置－用坐标网或指北针表达。
X=3000
距坐标原点北3000米 ，东2000米
Y=2000
（3）根据等高线了解地形－平原、洼地、丘陵。
（4）了解平面图图例 平面图图例
名称 符 号
名称 符 号
房屋
涵洞
大车 路
桥梁
小路
菜地
堤坝
旱田
河流
沙滩
（3）控制标高水准点
B M2 53.712
第2号水准点 标高53。712
（4）用三角网测量的三角点
（ （12））用路粗线实长线度沿用里公程路表的示中，心分线段表画示出；。按地规物定由左至右递增。沿路
线前进方向，于左侧设表示里程数，于右侧设百米桩1至9； （3）曲线型公路路线转弯处，用交角点编号及曲线要素表来表示； （4）水准点：控制标高的水准点。下标有标高值。

1、快速路



主要为城市大量长距离、快速交通服务 只准汽车行驶，控制出入 四车道以上、有中央分隔带 全部或部分采用立体交叉 与次干道可采用平面交叉、与支路不能直 接相交 设计年限：20年 例如北京市的二环路或三环路
快 速 路
2、主干道 城市道路网的骨架，联系主要工业区、住宅、 港口、车站等地区，以交通功能为主 一般为六车道，非、机动车分离 可以不设立体交叉，扩大交叉口来提高通行 能力 两侧不宜设吸引人流的建筑物 设计年限：20年
主 干 路
3、次干道 配合城市主干道，联结、集散交通作用，连接 主干路的辅助性干道 连接城市各部分并集散交通，兼有服务功能， 可设置停车场 一般是四车道，可不设非机动车道 设计年限：15年
次 干 路
支 路
4、支路 以服务功能为主，联结干道，沿街以居住建筑 为主 是一个地区内的道路 设计年限：10—15年
直线的最小长度
（a）同向曲线 同向曲线是指两个转向相同的相邻曲线间连以直线所形成 的平面线形。当此直线较短时，在视觉上容易形成直线与两端 的曲线构成反弯的错觉，过短时甚至会把两曲线看成是一个曲 线，这就破坏了线形的连续性，且容易造成驾驶员操作失误， 应尽量避免。 大量观测资料证明，行车速度愈高，驾驶员愈是注意远处 的目标，这个距离在数值上大约是行车速度V（以km/h计）的6 倍（以m计）。因此规范规定，同向曲线间直线最小长度（以 m计）以不小于行车速度V（以km/h计）的6倍为宜；有特殊困 难时，不低于2.5V。
补充：平面线形
在平面上道路线形由直线和曲线组成。
•直线（直线的最大长度 、直线的最小长度 ） •曲线（平曲线+缓和曲线） •直线、平曲线、缓和曲线称之为“平面线形三要素”。

由桥位地质断面图可进行下部结构、结构类型、桥面中 心最低标高的确定等。
看例图
上页 下页 回章目录
返回
上页 下页 回章目录
（三）桥梁总体布置面图
主要表达下列内容： （1）桥梁的形式。 （2）上部结构情况，如桥面宽、桥面中心标高、梁 （板）的片数等。 （3）下部结构情况，如桥台的墩台类型、标高等。 （4）各主要构件间的关系及总的技术说明等。
桥梁总体布置图可作为施工放样、确定墩台平面位置及 各部分标高、构件预制、架设安装的依据。
看例图
上页 下页 回章目录
返回
上页 下页 回章目录
（四）构件图
在总体布置图中桥梁各部分的构件是无法详细表达完 整的，为此还必须分别把各构件的形状大小及其钢筋布置 完整地表达出来才能进行施工。
桥梁的构件图很多，构件图又包括构造图和结构图两 种。只画构件形状，不表示内部钢筋布置的图称为构造图 （当外形简单时可以省略）；主要表示钢筋的布置情况， 同时也可以表示简单外形的图称为结构图（非主要的轮廓 线可以不画）。
返回
上页 下页 回章目录
3. 路基横断面图
该图为某公路K2+810.00至K3+900.00段各桩号位置处的路 基横断面图，比例1︰200。该路段有三种形式的路基横断面： 全填路基（K2+900.00），全挖路基（K2+832.00），半填半挖 路基（K2+810.00和K2+884.36）。
看例图
（一）概括了解
1. 路线平面图
该图为某公路路线平面图，由角标知道该路线共有八张路 线平面图，本张为第三张，绘制桩号范围为K2+570～K3+040。 从指北针方向可知该段路线基本为东西走向，在平面上，路线 由直线段和曲线段组成，比例1︰2000。

（二）轻轨交通的类型与发展趋势 1、城间铁路 2、市郊铁路 3、地铁 4、现代有轨电车和轻轨 5、独轨铁路系统 6、磁浮系统 7、自动导向运输系统
二、城市轨道交通的轨道结构
（一）钢轨和轨枕
（二）连接构件 （三）道床
（四）岔道
三、城市轨道交通的线路设计
（一）轨道交通的线路设计特点
（二）轨道交通的站位与线路 （三）轨道交通高架线路横断面布置图
3、次干路 与主干路结合组成城市道路网，起集散交通的作用， 兼有服务功能。次干路两侧可设置公共建筑物的进出口， 并可设置机动车和非机动车的停车场，公共交通站点和 出租车服务站。
4、支路
为次干路与居民区、工业区、市中心区、市政公用 设施用地、交通设施用地等内部道路的连接线，解决局 部区域交通，以服务功能为主。支路可与平行于快速路 的道路相接，但不得与快速路直接相接。支路需要与快 速路交叉时应采用分离式立体交叉跨过或穿过快速路。
（三）高架道路的组成
高架道路系统包括高架道路、上下匝道、两端衔接点、 相邻地面道路网络 高架道路组成：基本路段、交织区、匝道连接点
二、高架道路的设计与施工图
（一）高架道路平面线形
（二）高架道路纵断面图
（三）高架道路横断面图
城市道路工程图
第十节 城市轨道工程
一、概述
（一）城市客运交通系统结构
（1）透明米格纸背面 （2）选定比例 （3）绘制原地面标高线 （4）设计路面标高线 （5）图样上注明水准点位置、编号及高程，注明桥涵 等构筑物的类型、编号及相关数据，竖曲线的图利及 相关数据等 （6）注写图名、图标、比例及图纸编号，注明起止桩 号
城市道路工程图
第四节 城市道路路线横断面图的内容与识图
3、按交通组织特性分 （1）无交织型 （2）有交织型 （3）有平交型

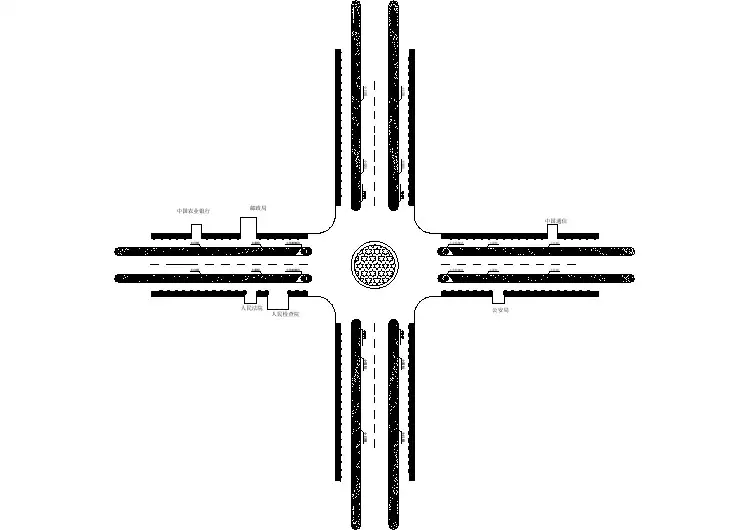

小龙柏镶边小蜀桧小红帽小红帽小蜀桧小龙柏镶边小龙柏镶边小蜀桧小红帽小红帽小蜀桧小龙柏镶边小红帽小蜀桧小龙柏镶边小龙柏镶边小蜀桧小红帽小红帽小蜀桧小龙柏镶边小龙柏镶边小蜀桧小红帽小龙柏镶边小蜀桧小红帽小红帽小蜀桧小龙柏镶边小红帽小蜀桧小龙柏镶边小龙柏镶边小蜀桧小红帽邮政局 }中国农业银行 }人民法院}人民检查院}公安局}中国通信}中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NetEase电气在线 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易电气在线电气设计信息网 编辑部：ivpinfo@==中国专业人士的网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易土木在线电气设计信息网 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：ivptech@网易 NETEASE 网易－电气 编辑部：ivpinfo@==中国电气行业网络家园；因为专业，所以完美市场部：ivpmarket@ 技术部：iv部：ivpinfo@==编辑部：ivpinfo@本图纸由浩辰ICAD软件提供技术支持中国园林行业网络家园；因为专业，所以完美网易 园林 网易 NETEASE ==}土木工程}
