《AutoCAD建筑制图》模拟测试题一姓名班级学号得分一、填空题（20分，每空1分）1.要指定点距原点的距离为75，角度为55°，则应输入___75<55__。

2.使用Circle命令绘制圆时，默认选项是指定圆心和半径来绘制圆。

3.新建图形文件的命令形式是NEW，关闭图形文件的命令形式是CLOSE。

4.使用REVCLOUD命令可以绘制修订云线，使用SPLINE命令可以绘制样条曲线。

5.一个完整的尺寸标注由标注文本、尺寸线、尺寸界线、尺寸箭头、圆心标记等几个部分组成。

6.当绘制水平线或垂直线时，可按下F8键或单击状态栏上正交按钮打开正交模式。

7.以矩形阵列方式阵列复制对象生成后的对象组成的形体是一个矩形样式。

8.若要使用构造线命令绘制具有一定倾斜角度的构造线，应在命令行提示信息中选择角度选项。

9.若要使图层上的对象不能被编辑，但仍然能显示在绘图区中，则应对其锁定特性进行设置。

10.在三维视图中，三维旋转的命令是ROTATE3D 。

11.执行MLEDIT命令后，可打开“多线样式”对话框编辑多线。

12.使用MOVE命令可移动对象，使用ROTATE 命令可旋转对象。

13.若要通过命令行控制线条宽度，可在命令行中执行LWEIGHT命令。

14.圆角是利用指定半径的圆弧光滑地连接两个对象，而且在使用_ FILLET ___命令对图形进行圆角处理时，应先设定圆角弧半径，再进行圆角操作。

15.在AutoCAD中，图块分为内部图块和外部图块文件两类。

二、判断题（10分，每题1分）1.在插入外部图块时，用户不能为图块指定缩放比例及旋转角度。

（×）2.图块的属性值一旦设定后，就不能再进行修改。

（×）3.绘制椭圆与绘制椭圆弧均为同一命令。

（√）4.启用正交功能后，只能在水平方向或垂直方向绘制或移动对象。

（√）5.在使用MIRROR3D命令镜像三维实体时，只需指定两点之间的连线作为镜像参照轴即可镜像对象。

技师《道路工程制图》题库技师《道路工程制图》题库一. 选择题第一章制图基础1.丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（）（易） A保持尺头与图板左边贴紧 B水平线应由上向下逐条画出 C 可用丁字尺的下边画水平线 D 应防止受潮.曝晒.烘烤或弯曲2.据铅芯硬度不同用H或B标明，其中H表示（）。

（）（易） A 硬而淡 B软而浓 C软硬适中 D硬而浓3.A1 图幅的图纸外形尺寸是（）。

（）（易）A841×1189 B840×1189 C594×841 D594×8404.对图中比例下面表述正确的是（）。

（）（较难） A1：1001：50 D1：100>1：2005.图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（）（较易） A 缩小无关 B扩大有关 C实际有关D实际无关6.标高.坡长和曲线要素均以（）为单位。

（）（易） A kmB cmC mD mm7.标高的符号采用（）绘制的（）三角形表示。

（）（较易） A 中实线等边 B细实线等边 C中实线等腰直角 D细实线等腰直角第二章投影的基本知识8.为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（）（较易） A 投影面 B H面 C W面 D V面9.将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

（）（较难） A YH B YW C WY D HY10.标高投影是一种带有数字标记的（）面（）。

（）（较难） A 单正投影 B 多正投影 C 多斜投影 D 单斜投影11.投影图的三等关系是（）。

（）（易） A高对正.长平齐.宽相等 B 宽对正.高平齐.长相等 C 长对正.高平齐.宽相等 D 长对正.宽平齐.高相等12.下面不是正投影特性的是（）。

（）（易） A 实形性 B 从属性C 平行性 D 相等性13.下面不是正投影法的优点的是（）。

《道路工程制图》题库一、选择题（每题1分）第一章制图基础1、丁字尺是用来与图板配合画水平线的，下面使用方法错误的是：（）（C）A保持尺头与图板左边贴紧B水平线应由上向下逐条画出C可用丁字尺的下边画水平线D应防止受潮、曝晒、烘烤或弯曲2、据铅芯硬度不同用H或B标明，其中H表示（）。

（A）A硬而淡B软而浓C软硬适中D硬而浓3、A1图幅的图纸外形尺寸是（）。

（C）A841×1189B840×1189C594×841D594×8404、对图中比例下面表述正确的是（）。

（D）A1：100<1：200B1：50<1：200C1：100>1：50D1：100>1：2005、图上所有尺寸数字是物体的（）大小数值，与图形选用比例（）。

（D）A缩小无关B扩大有关C实际有关D实际无关6、图纸幅面的（）可以加长，加长时图幅A0、A2、A4应为（）的整倍数，图幅A1、A3应为（）的整倍数。

（A）A长边150mm210mm B短边150mm210mmC长边210mm150mm D短边210mm150mm7、工程图一般采用三种线宽，即粗、中、细的比例规定为（）。

（B）A b：0.5b：0.35bB b：0.5b：0.25bC b：0.6b：0.25bD b：0.5b：0.30b8、标高、坡长和曲线要素均以（）为单位。

（C）A kmB cmC mD mm9、标高的符号采用（）绘制的（）三角形表示。

（D）A中实线等边B细实线等边C中实线等腰直角D细实线等腰直角10、在画底稿时，应选用（）铅笔轻轻画出。

（B）A B或HB H或2HC B或2B D2B或2H第二章投影的基本知识11、为了能在一张图纸上同时反映出三个投影图，即将三投影面体系展开，展开时规定（）不动。

（D）A投影面B H面C W面D V面12、将三投影面体系展开后，Y轴分成两部分，其中随W面旋转的用（）表示。

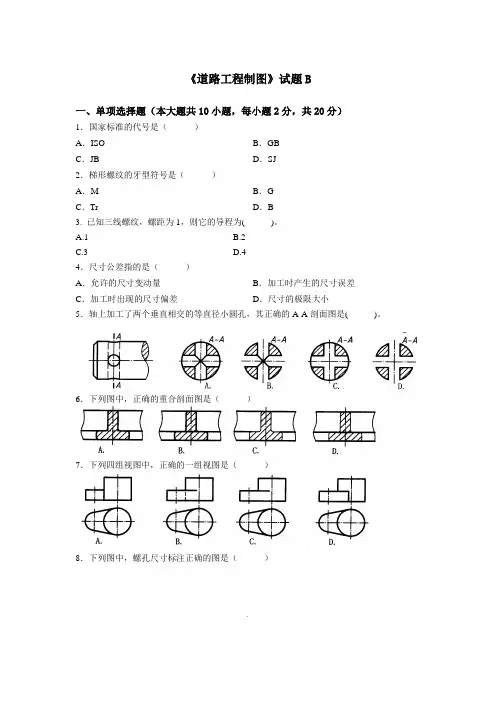

《道路工程制图》试题B一、单项选择题（本大题共10小题，每小题2分，共20分）1．国家标准的代号是（）A．ISO B．GBC．JB D．SJ2．梯形螺纹的牙型符号是（）A．M B．GC．Tr D．B3. 已知三线螺纹，螺距为1，则它的导程为( )。

A.1B.2C.3D.44．尺寸公差指的是（）A．允许的尺寸变动量B．加工时产生的尺寸误差C．加工时出现的尺寸偏差D．尺寸的极限大小5．轴上加工了两个垂直相交的等直径小圆孔，其正确的A-A剖面图是( )。

6．下列图中，正确的重合剖面图是（）7．下列四组视图中，正确的一组视图是（）8．下列图中，螺孔尺寸标注正确的图是（）.9．下列四组视图中，正确的一组视图是（）10．下列四组视图中，尺寸标注正确的一组视图是（）二、点线面作图题（10分）1.在水平面ABC内求作直线MN，MN长20且平行于BC，M点在AB上，N点在AC上。

..2.已知水平线AB 的长度为mm 25， 30=β和A 点的二投影a 、'a ，试求AB 的三面投影。

三、截交线作图题（8分）已知立体的左视图，补画主视图和俯视图中截交线的投影（保留作图线）。

四、相贯线作图题（8分）已知立体的左视图，补画主视图和俯视图中相贯线的投影。

五、轴测图作图题（6分）根据给定的三视图，画全立体的正等轴测图。

.六、组合体尺寸标注题（10分）标注组合体的尺寸，尺寸数值按1︰1在图中量取后取整数。

七、表达方法作图题（10分）根据给出物体的主视图和俯视图，在中间空白线框内将主视图画成半剖视图。

.八、标准件和常用件作图题（8分）补全螺栓连接图主视图和俯视图中所缺的线。

.九、计算题(10分)求图中所示直线的坡度与平距，并求直线上C点的标高。

十、简答题(10分)画路线平面图应注意哪几点？.。

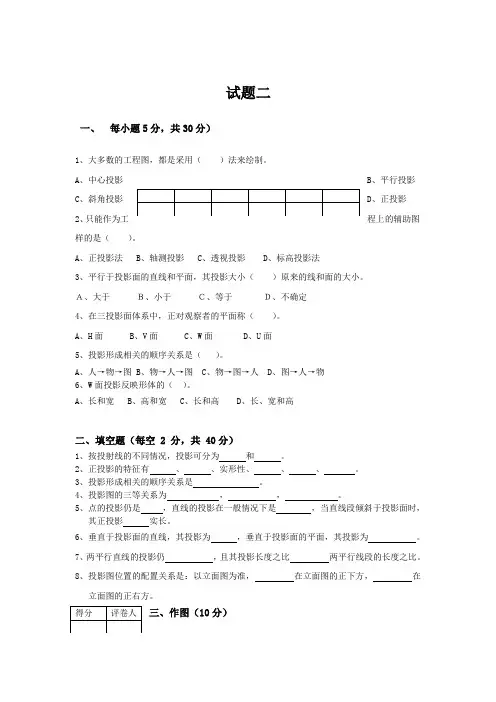

试题二一、每小题5分，共30分）1、大多数的工程图，都是采用（）法来绘制。

A、中心投影B、平行投影C、斜角投影D、正投影2、只能作为工程上的辅助图样的是（）。

A、正投影法B、轴测投影C、透视投影D、标高投影法3、平行于投影面的直线和平面，其投影大小（）原来的线和面的大小。

Ａ、大于Ｂ、小于Ｃ、等于Ｄ、不确定4、在三投影面体系中，正对观察者的平面称（）。

A、H面B、V面C、W面D、U面5、投影形成相关的顺序关系是（）。

A、人→物→图B、物→人→图C、物→图→人D、图→人→物6、W面投影反映形体的（）。

A、长和宽B、高和宽C、长和高D、长、宽和高二、填空题（每空 2 分，共 40分）1、按投射线的不同情况，投影可分为和。

2、正投影的特征有、、实形性、、、。

3、投影形成相关的顺序关系是。

4、投影图的三等关系为，，。

5、点的投影仍是，直线的投影在一般情况下是，当直线段倾斜于投影面时，其正投影实长。

6、垂直于投影面的直线，其投影为，垂直于投影面的平面，其投影为。

7、两平行直线的投影仍，且其投影长度之比两平行线段的长度之比。

8、投影图位置的配置关系是：以立面图为准，在立面图的正下方，在立面图的正右方。

三、作图（10分）如下图，其表示一个平面，采用简化变形系数画出其正等测轴图。

四、补全形体的三面投影图（共20分）（1）（2）第二章答案一、选择题：1、D2、B3、C4、B5、A6、B二、填空题：1、中心投影、平行投影2、类似性、从属性、定比性、平行性、积聚性3、人→物→图4、长对正，高平齐，宽相等5、点，直线，小于6、一点、一条直线7、互相平行、等于8、平面图、左侧面图三、作图：<1>画出正等测轴侧轴<2>在水平面内定出点A、B、C的次投影a、b、c<3>过各次投影点分别作Z轴平行线，然后对应量取各点的Z坐标，即可得到A、B、C<4>连接A1B1 B1C1 C1A1即成平面的轴侧图。

道路工程制图与识图习题集1. 砌块路面采用混凝土预制块时，设计年限为（）。

[单选题] *A. 10年(正确答案)B. 15年C. 20年D. 30年答案解析：【火星解析】22版教材P2，砌块路面采用混凝土预制块时，设计年限为10年，采用石材时，为20年。

2. 关于城镇道路分级及主要技术指标，说法错误的是（）。

[单选题] *A.快速路必须设分隔带B.主干路横断面采用形式为三、四幅路C.支路的设计使用年限为10-15年D.次干路双向机动车道数≥4条(正确答案)答案解析：【火星解析】22版教材P1，表格。

3.不良土质路基处理分类中，尽可能地利用原有路基的是（）。

[单选题] *A.土质改良(正确答案)B.土的置换C.土的补强D.土的拌入答案解析：【火星解析】22版教材P14，土质改良是指用机械(力学)的、化学、电、热等手段增加路基土的密度，或使路基土固结，这一方法是尽可能地利用原有路基。

4.关于常用基层材料的选用，说法正确的是（）。

[单选题] *A.二灰稳定土可用于高级路面的基层和底基层B.水泥稳定土只用作高级路面的底基层(正确答案)C.石灰稳定土有良好的板体性，其水稳定和抗冻性都比水泥稳定土好D.水泥稳定土有明显的收缩特性，但小于二灰土和石灰土答案解析：【火星解析】22版教材P15-16，选项A：二灰稳定土也被禁止用于高级路面的基层；选项C：水泥稳定土有良好的粄体性，其水稳定和抗冻性都比石灰稳定土好；选项D：二灰稳定土有明显的收缩特性，但小于水泥土和石灰土。

5. 根据《城镇道路工程施工与质量验收规范》，以下属于沥青混合料面层施工质量检验与验收主控项目的是（）。

[单选题] *A.平整度B.中线偏位C.面层厚度(正确答案)D.含水率答案解析：【火星解析】22版教材P266，面层施工质量验收主控项目：原材料、压实度、面层厚度、弯沉值。

6. 城镇主干路路床顶面以下300-800mm的路基填料强度(CBR)的最小值是（）。

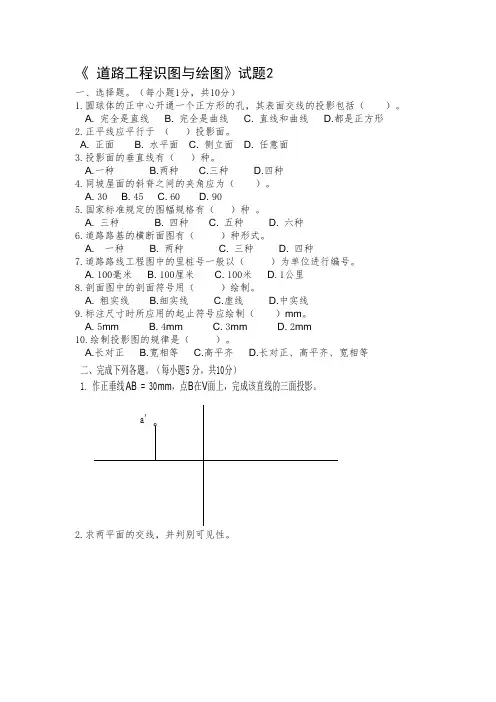

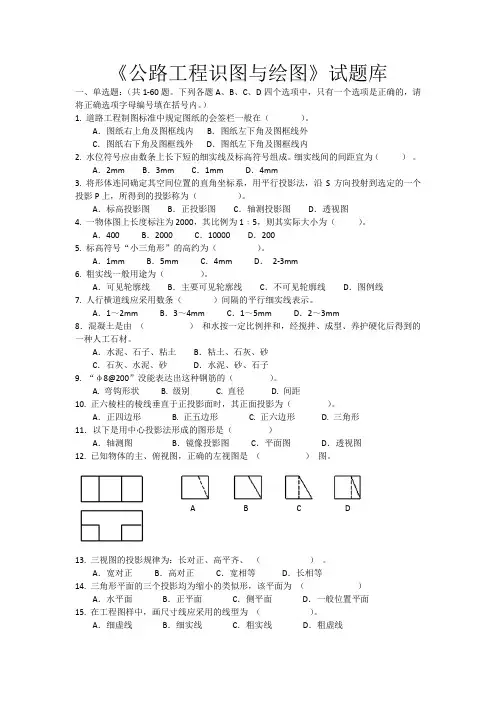

《道路工程识图与绘图》试题2一、选择题。

（每小题1分，共10分）1.圆球体的正中心开通一个正方形的孔，其表面交线的投影包括（）。

A. 完全是直线B. 完全是曲线C. 直线和曲线D.都是正方形2.正平线应平行于（）投影面。

A. 正面B. 水平面C. 侧立面D. 任意面3.投影面的垂直线有（）种。

A.一种B.两种C.三种D.四种4.同坡屋面的斜脊之间的夹角应为（）。

A. 30°B. 45°C. 60°D. 90°5.国家标准规定的图幅规格有（）种。

A. 三种B. 四种C. 五种D. 六种6.道路路基的横断面图有（）种形式。

A. 一种B. 两种C. 三种D. 四种7.道路路线工程图中的里桩号一般以（）为单位进行编号。

A. 100毫米B. 100厘米C. 100米D.1公里8.剖面图中的剖面符号用（）绘制。

A. 粗实线B.细实线C.虚线D.中实线9.标注尺寸时所应用的起止符号应绘制（）mm。

A. 5mmB. 4mmC. 3mmD. 2mm10.绘制投影图的规律是（）。

A.长对正B.宽相等C.高平齐D.长对正、高平齐、宽相等二、完成下列各题。

（每小题5分，共10分）1. 作正垂线AB = 30mm，点B在V面上，完成该直线的三面投影。

a'2.求两平面的交线，并判别可见性。

2.求两平面的交线，并判别可见性。

eb dc fa b'f'e'd'a'c'三、求作下列立体的截交线。

（每小题6分，共12分）1. 求作切割四棱柱的H、W面投影。

2.求作开槽圆柱表面截交线的H、W面投影。

四、根据立体图绘制其三面投影图，并按1：1标注尺寸,（具体数值从图中量取）。

（18分）五、补画形体的侧面投影，并回答图中指出的直线和平面 相对于投影面的位置。

（10分）AB 线； CD 线；P 面； S 面；M 面。

c (d )m'p sbad'c'b'a'mp's'六、判别下列几何元素的相对位置。

《道路工程制图与识图》期末复习资料一、单项选择题，将正确答案填写在括号内。

1. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为：( )A.总图制图标准B.水利水电工程制图标准C.技术制图标准D.铁路工程制图标准2. 由国家职能部门制定、颁布的制图标准，是国家级的标准，简称国标。
