中国建筑史试题库之识图题(绘图题)

建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。

A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。

A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。

A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。

A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。

A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。

A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。

A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。

A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。

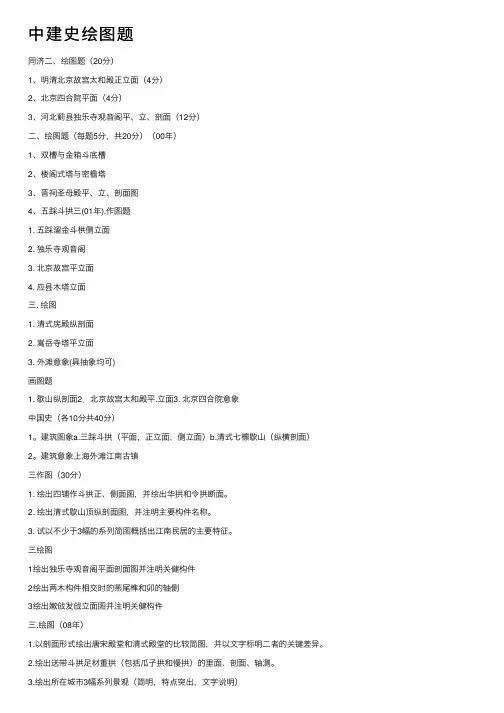

中建史绘图题同济⼆、绘图题（20分）1、明清北京故宫太和殿正⽴⾯（4分）2、北京四合院平⾯（4分）3、河北蓟县独乐寺观⾳阁平、⽴、剖⾯（12分）⼆、绘图题（每题5分，共20分）（00年）1、双槽与⾦箱⽃底槽2、楼阁式塔与密檐塔3、晋祠圣母殿平、⽴、剖⾯图4、五踩⽃拱三(01年).作图题1. 五踩溜⾦⽃栱侧⽴⾯2. 独乐寺观⾳阁3. 北京故宫平⽴⾯4. 应县⽊塔⽴⾯三. 绘图1. 清式庑殿纵剖⾯2. 嵩岳寺塔平⽴⾯3. 外滩意象(具抽象均可)画图题1. 歇⼭纵剖⾯2．北京故宫太和殿平.⽴⾯3. 北京四合院意象中国史（各10分共40分）1。

建筑图象a.三踩⽃拱（平⾯，正⽴⾯，侧⽴⾯）b.清式七檩歇⼭（纵横剖⾯）2。

建筑意象上海外滩江南古镇三作图（30分）1. 绘出四铺作⽃拱正、侧⾯图，并绘出华拱和令拱断⾯。

2. 绘出清式歇⼭顶纵剖⾯图，并注明主要构件名称。

3. 试以不少于3幅的系列简图概括出江南民居的主要特征。

三绘图1绘出独乐寺观⾳阁平⾯剖⾯图并注明关健构件2绘出两⽊构件相交时的燕尾榫和卯的轴侧3绘出嫩戗发戗⽴⾯图并注明关健构件三.绘图（08年）1.以剖⾯形式绘出唐宋殿堂和清式殿堂的⽐较简图，并以⽂字标明⼆者的关键差异。

2.绘出送带⽃拱⾜材重拱（包括⽠⼦拱和慢拱）的⾥⾯、剖⾯、轴测。

3.绘出所在城市3幅系列景观（简明，特点突出，⽂字说明）东⼤⾦厢⽃底槽侧脚与⽣起（⽴⾯）（2分）⼀颗印（⽴⾯）（2分）⼲阑式——西双版纳的傣族村寨为了避免贴地潮湿，使露⾯通风，防避⾍兽侵害，防洪哑巴院（平⾯）（2分）明清帝陵宝城和⽅城之间有⼀⼩院称⽉⽛城，俗称“哑巴院”。

中国仅存唯⼀⽊塔的结构特点（平⾯）（2分）中国现存最早的建筑平⾯图（3分）中国现存最早的建筑平⾯图——战国时代中⼭王墓的兆域图。

横向排列，有昭穆关系。

社稷坛的⾊彩布局（平⾯）（2分）10、叉柱造（剖⾯）（3分）南京梁萧景墓墓表（⽴⾯）（3分）中国仅存唯⼀⽊塔——⼭西应县佛宫寺释迦塔。

建筑制图及识图试题含答案一、单选题（共43题，每题1分，共43分）1.比例宜注写在图名的()。

A、右侧B、中间C、左侧D、下方正确答案：A2.填充不得穿越尺寸数字，不可避免时。

应该是()A、图线断开B、二者重合C、省略标注D、前述均可正确答案：A3.平行于正投影坐标轴（X轴）的直线是()。

A、侧平线B、正垂线C、侧垂线D、水平线正确答案：C4.平行于正投影坐标轴（y轴）的直线是()。

A、水平线B、侧垂线C、正垂线D、侧平线正确答案：C5.坡度大于等于1/2的屋面,易受雷击的部位是()A、屋角、屋脊、檐角、屋檐B、檐角、女儿墙、屋檐C、屋脊、屋角、女儿墙D、屋角、屋脊、檐角正确答案：D6.在施工中,L代表().A、墙B、板C、柱D、梁正确答案：D7.墙体是房屋的一个重要组成部分，按墙的平面位置不同分为().A、承重墙与非承重墙B、纵墙与横墙C、外墙和内墙D、砖墙与钢筋混凝土墙正确答案：C8.房屋建筑的各种视图主要是采用()绘制的。

A、正投影法B、斜投影法C、平行投影法D、标高投影法正确答案：A9.建筑平面图、剖面图应以()A、轴测投影法B、直接标高投影法C、投影法D、直接正投影法正确答案：D10.一般情况下，建筑工程图纸中的图标栏设置在图框内的()。

A、右下角B、左上角C、右上角D、左下角正确答案：A11.平面与圆球相交,截交线的空间形状是()。

A、圆B、椭网C、直线D、双曲线正确答案：A12.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是().A、50mmB、1mmC、10mmD、5mm正确答案：C13.房屋结构中空心板的代号为。

()A、CBB、WBC、KBD、ZB正确答案：C14.立面图不能按()方式命名。

A、轴线B、朝向C、主出入口D、色彩正确答案：D15.正投影中，位于水平面上的直线可能是()。

A、水平线B、侧平线C、正平线D、一般位置直线正确答案：A16.用于确定组合体中各基本形体之间相互位置的尺寸称为()A、定位尺寸B、总尺寸C、定型尺寸D、细部尺寸正确答案：A17.同张图纸中，图线中的粗线宽度为b，则细线的宽度为()b。

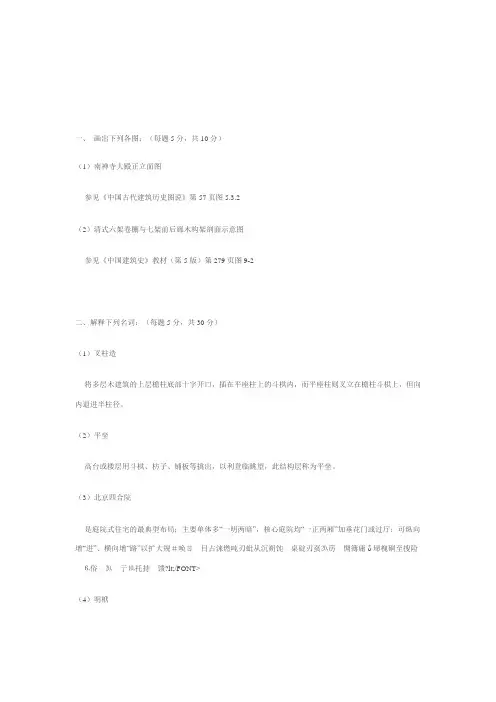

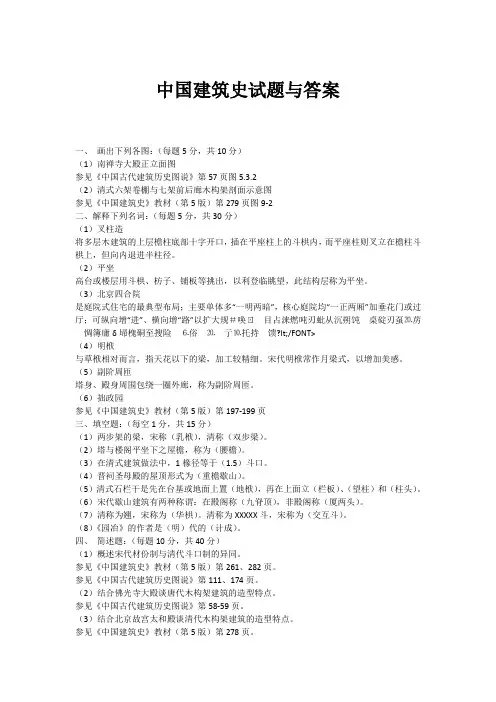

中国建筑史试题与答案一、画出下列各图：（每题5分，共10分）（1）南禅寺大殿正立面图参见《中国古代建筑历史图说》第57页图5.3.2（2）清式六架卷棚与七架前后廊木构架剖面示意图参见《中国建筑史》教材（第5版）第279页图9-2二、解释下列名词：（每题5分，共30分）（1）叉柱造将多层木建筑的上层檐柱底部十字开口，插在平座柱上的斗栱内，而平座柱则叉立在檐柱斗栱上，但向内退进半柱径。

（2）平坐高台或楼层用斗栱、枋子、铺板等挑出，以利登临眺望，此结构层称为平坐。

（3）北京四合院是庭院式住宅的最典型布局；主要单体多“一明两暗”，核心庭院均“一正两厢”加垂花门或过厅；可纵向增“进”、横向增“路”以扩大规＃唤ㄖ目占涞燃吨刃蚍从沉朔饨桌碇刃虿⒛苈惆簿庸δ埽槐硐至搜险⒍俗⒛亍⒑托持馈?lt;/FONT>（4）明栿与草栿相对而言，指天花以下的梁，加工较精细。

宋代明栿常作月梁式，以增加美感。

（5）副阶周匝塔身、殿身周围包绕一圈外廊，称为副阶周匝。

（6）拙政园参见《中国建筑史》教材（第5版）第197-199页三、填空题：（每空1分，共15分）（1）两步架的梁，宋称（乳栿），清称（双步梁）。

（2）塔与楼阁平坐下之屋檐，称为（腰檐）。

（3）在清式建筑做法中，1椽径等于（1.5）斗口。

（4）晋祠圣母殿的屋顶形式为（重檐歇山）。

（5）清式石栏干是先在台基或地面上置（地栿），再在上面立（栏板）、（望柱）和（柱头）。

（6）宋代歇山建筑有两种称谓：在殿阁称（九脊顶），非殿阁称（厦两头）。

（7）清称为翘，宋称为（华栱）。

清称为XXXXX斗，宋称为（交互斗）。

（8）《园冶》的作者是（明）代的（计成）。

四、简述题：（每题10分，共40分）（1）概述宋代材份制与清代斗口制的异同。

参见《中国建筑史》教材（第5版）第261、282页。

参见《中国古代建筑历史图说》第111、174页。

（2）结合佛光寺大殿谈唐代木构架建筑的造型特点。

参见《中国古代建筑历史图说》第58-59页。

一、画出下列各图：（每题5分，共10分）（1）南禅寺大殿正立面图参见《中国古代建筑历史图说》第57页图5.3.2（2）清式六架卷棚与七架前后廊木构架剖面示意图参见《中国建筑史》教材（第5版）第279页图9-2二、解释下列名词：（每题5分，共30分）（1）叉柱造将多层木建筑的上层檐柱底部十字开口，插在平座柱上的斗栱内，而平座柱则叉立在檐柱斗栱上，但向内退进半柱径。

（2）平坐高台或楼层用斗栱、枋子、铺板等挑出，以利登临眺望，此结构层称为平坐。

（3）北京四合院是庭院式住宅的最典型布局；主要单体多“一明两暗”，核心庭院均“一正两厢”加垂花门或过厅；可纵向增“进”、横向增“路”以扩大规＃唤ㄖ目占涞燃吨刃蚍从沉朔饨桌碇刃虿⒛苈惆簿庸δ埽槐硐至搜险⒍俗⒛亍⒑托持馈?lt;/FONT>（4）明栿与草栿相对而言，指天花以下的梁，加工较精细。

宋代明栿常作月梁式，以增加美感。

（5）副阶周匝塔身、殿身周围包绕一圈外廊，称为副阶周匝。

（6）拙政园参见《中国建筑史》教材（第5版）第197-199页三、填空题：（每空1分，共15分）（1）两步架的梁，宋称（乳栿），清称（双步梁）。

（2）塔与楼阁平坐下之屋檐，称为（腰檐）。

（3）在清式建筑做法中，1椽径等于（1.5）斗口。

（4）晋祠圣母殿的屋顶形式为（重檐歇山）。

（5）清式石栏干是先在台基或地面上置（地栿），再在上面立（栏板）、（望柱）和（柱头）。

（6）宋代歇山建筑有两种称谓：在殿阁称（九脊顶），非殿阁称（厦两头）。

（7）清称为翘，宋称为（华栱）。

清称为XXXXX斗，宋称为（交互斗）。

（8）《园冶》的作者是（明）代的（计成）。

四、简述题：（每题10分，共40分）（1）概述宋代材份制与清代斗口制的异同。

参见《中国建筑史》教材（第5版）第261、282页。

参见《中国古代建筑历史图说》第111、174页。

（2）结合佛光寺大殿谈唐代木构架建筑的造型特点。

参见《中国古代建筑历史图说》第58-59页。

《中国建筑史》试题库一、填空题1、半坡村是新石器时期的建筑遗址。

2、我国迄今发现的最早的四合院遗址是西周时代的陕西岐山凤雏村早周遗址。

3、我国已知最早采用榫卯技术构筑木结构房屋的实例是浙江余姚河姆渡村。

4、我国考古发现最早的廊院式建筑是河南偃师二里头西亳宫殿遗址5、我国建筑屋面上使用的瓦始于西周，琉璃使用于屋面始于南北朝。

6、长城始建于战国时期。

7、鲁班是我国春秋时代有名的建筑师，被后代奉为建筑工匠的祖师。

8、中国塔的主要类型有密檐式、楼阁式、金刚宝座塔、单层塔、喇嘛塔等五种。

9、我国现存最早的佛塔是北魏的河南登封县嵩岳寺塔，塔的平面为十二边形，是我国塔中的孤例。

10、我国现存最早的木塔是辽代的山西应县佛宫寺释迦塔，平面八边形；我国现存最高的砖塔是宋代的河北定县开元寺料敌塔，现存最高的石塔是宋代福建泉州开元寺双石塔。

11、最早见于史籍的佛教建筑，是东汉明帝时的洛阳白马寺。

12、中国古代建筑屋顶基本形式有庑殿、歇山、攒尖、硬山、悬山等五种。

13、在木结构建筑的设计和施工中，我国很早就实行了类似于近代建筑的模数制，宋代用“材”，清代用“斗口”作标准。

14、河北赵县安济桥建造于隋代，是世界上最早的敞肩拱桥，其设计者为李春。

15、石窟寺有塔院式、佛殿式、僧院式三种基本类型。

16、北京妙应寺白塔是元代尼泊尔工匠阿尼哥设计的。

17、中国现存最古的木构建筑是唐代山西五台县南禅寺大殿山门。

18、唐代佛光寺大殿平面形式采用金厢斗底槽，晋祠圣母殿平面采用副阶周匝，河北蓟县独乐寺山门平面采用分心槽。

19、《考工记》是我国战国时期的专著，《园冶》是关于造园的明代著作，作者计成，《营造法式》是我国宋代建筑方面的重要术书，作者李诫。

20、隋代大兴城是由文宇恺设计建造的；元大都的规划者为刘秉忠和阿拉伯人也黑迭尔，大都水系由杰出的科学家郭守敬规划。

21、我国历代都城规模由大到小为隋大兴城、北魏洛阳城、明清北京城、元大都、隋唐洛阳、明南京城、汉长安城。

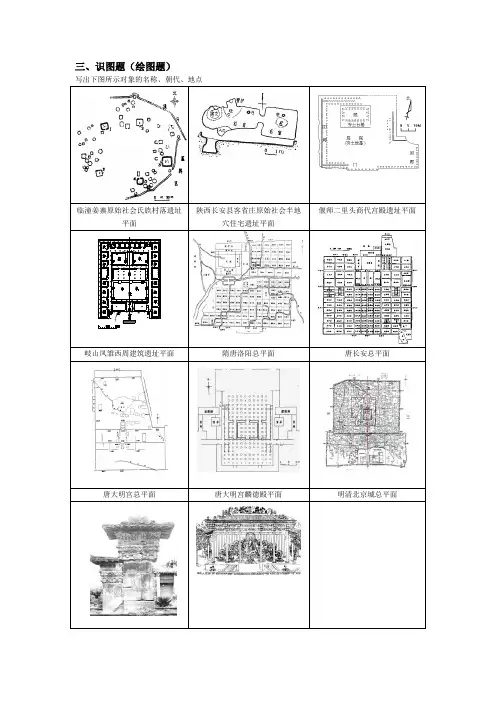

三、识图题（绘图题）写出下图所示对象的名称、朝代、地点临潼姜寨原始社会氏族村落遗址平面陕西长安县客省庄原始社会半地穴住宅遗址平面偃师二里头商代宫殿遗址平面岐山凤雏西周建筑遗址平面隋唐洛阳总平面唐长安总平面唐大明宫总平面唐大明宫麟德殿平面明清北京城总平面四川雅安高颐墓阙，汉陕西西安慈恩寺大雁塔石刻所示唐代佛殿山西五台县南禅寺平面，唐山西五台县南禅寺剖面，唐山西五台县南禅寺立面，唐山西五台县佛光寺大殿立面，唐山西五台县佛光寺大殿平面，唐山西五台县佛光寺大殿剖面，唐山西太原晋祠圣母殿立面，宋山西太原晋祠圣母殿平面，宋山西太原晋祠圣母殿剖面，宋山西太原晋祠飞梁，宋河北正定隆兴寺摩尼殿，宋河北蓟县独乐寺观音阁，辽河北蓟县独乐寺观音阁剖面，辽山西永乐宫三清殿，元山西永乐宫三清殿立面，元河南登封净藏禅师墓塔，唐陕西西安荐福寺小雁塔，唐陕西西安慈恩寺大雁塔，唐山东济南神通寺四门塔，隋北京妙应寺白塔，元江苏南京栖霞寺舍利塔立面，五代山西应县佛宫寺释迦塔，辽山西应县佛宫寺释迦塔平面，辽山西应县佛宫寺释迦塔剖面，辽苏州虎丘云岩寺塔，五代苏州虎丘云岩寺塔平面，五代苏州虎丘云岩寺塔剖面，五代云南大理崇圣寺三塔外观，唐/宋福建泉州开元寺塔，宋北京正觉寺金刚宝座塔，明河南洛阳龙门石窟奉先寺，唐河北赵县赵州桥(安济桥)，隋河南登封嵩岳寺塔，北魏陕西乾县唐乾陵总平面北京昌平明十三陵总平面明清北京故宫鸟瞰明清北京故宫午门明清北京故宫中和殿明清北京故宫太和殿立面明清北京故宫太和殿平面明清北京故宫太和殿剖面北京天坛总平面，明清北京天坛祈年殿立面，清北京天坛祈年殿藻井，清北京天坛皇穹宇，清北京天坛皇穹宇平面，清北京天坛圜丘，清西藏拉萨布达拉宫，清写出下图所示的建筑类型名称、主要分布区域北京四合院黄土高原窑洞吊脚楼（四川、贵州）云南傣族民居藏族民居云南“一颗印”写出下图所示园林的名称、地点北京颐和园北京颐和园北京北海苏州拙政园苏州网师园承德避暑山庄给下图填空第一排：重檐庑殿、庑殿、歇山第二排：卷棚、悬山、圆攒尖、四角攒尖第三排：硬山从中轴线往右：明间、次间、梢间、尽间写出下图所示的结构形式叠梁式井干式穿斗式写出下图所示构件的名称答案：脊桩脊桁扶脊木脑椽脊垫板脊枋脊瓜柱角背三架梁上金桁261。

《建筑识图》题库及答案一、单项选择题：（共100题，每题1分。

每题只有一个被选最符合题意，请将它选出并填入括号内）1．国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母 B）英文字母 C) 阿拉伯字母 D) 罗马字母2附加定位轴线2/4是指（）A 、4号轴线之前附加的第二根定位轴线 B)4轴线之后附加的第二根定位轴线 C) 2号轴线之后的第4根定位轴线 D)2号轴线之前附加的第4根定位轴线2．索引符号图中的分子表示的是（）A、详图所在图纸编号 B) 被索引的详图所在图纸编号 C) 详图编号 D) 详图在第几页上3．有一图纸量得某线段长度为 5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。

A)160.2B)17.8 C)1.062 D)16.025．门窗图例中平面图上和剖面图上的开启方向是指（）A朝下，朝左为外开 B) 朝上，朝右为外开C)朝下，朝右为外开 D) 朝上，朝左为外开6．房屋施工图中所注的尺寸单位都是以（）为单位。

A)以米为单位 B)以毫米为单位C) 除标高及总平面图上以米为单位外，其余一律以毫米为单位D) 除标高以米为单位外，其余一律以毫米为单位7. 图标中规定定位轴线的编号圆圈一般用（）A)8mm B) 10mm C) 6mm D)14mm8. 总平面图中用的风玫瑰图中所画的实线表示（）A)常年所剖主导风风向 B) 夏季所剖主导风风向C) 一年所剖主导风风向 D) 春季所剖主导风风向9. 建施中剖面图的剖切符号应标注在（） A)底层平面图中B) 二层平面图中C) 顶层平面图中D)中间层平面图中10. 楼梯平面图中标明的“上”或“下”的长箭头是以哪为起点（）A)都以室内首层地坪为起点 B) 都以室外地坪为起点 C) 都以该层楼地面为起点 D) 都以该层休息平台为起点11. 楼梯平面图中上下楼的长箭头端部标注的数字是指（）A)一个梯段的步级数 B) 该层至上一层共有的步级数C) 该层至顶层的步级数 D) 该层至休息平台的步级数12. 与建筑物长度方向一致的墙，叫（）A)纵墙 B) 横墙 C) 山墙 D) 内墙13. 施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面 B) 建筑物室外地坪C) 该建筑物室内首层地面 D) 建筑物室外平台14. 计算室内使用面积的依据是（）A)轴线到轴线间尺寸 B) 墙外皮到墙外皮C) 墙内皮到墙内皮 D) 开间乘以进深15. 建筑物的层高是指（）A)相邻上下两层楼面间高差 B) 相邻两层楼面高差减去楼板厚C) 室内地坪减去室外地坪高差 D) 室外地坪到屋顶的高度16. 定位轴线的位置是指（）A)墙的中心线 B) 墙的对称中心线C) 不一定在墙的中心线上 D) 墙的偏心线17. 有一窗洞口，洞口的下标高为-0.800，上标高为2.700，则洞口高为（）A)2.700 B) 1.900 C) 3.500 D)0.80018. 结施中常用的构件代号DL是表示（）A)地梁 B) 吊车梁 C) 大梁 D)吊梁19. 楼梯的踏步数与踏面数的关系是（）A)踏步数= 踏面数 B) 踏步数-1= 踏面数C) 踏步数+1= 踏面数 D) 踏步数+2= 踏面数20. 房间的开间方向的尺寸是指（）A)竖直方向定位轴线间尺寸 B) 纵向定位轴线间尺寸C) 水平方向定位轴线间尺寸 D) 房间宽度方向间尺寸21. 墙上有一预留槽，标注的尺寸是300×400×120底距地面1.5m，该槽宽度为（）A)300 B) 400 C) 120 D)1.5m22. 楼梯梯段的水平投影长度是以11×250=2750形式表示的，其中11表示的是（）A)踏步数 B) 步级数 C) 踏面数 D)踏面宽23. 建筑平面图的形成是（）A)水平剖面图 B) 水平正投影图 C) 垂直剖面图 D)纵向剖面图24.建筑总平面图中新建房屋的定位依据中用坐标网格定位所表示的X,Y是指( )A)施工坐标B) 建筑坐标C) 测量坐标D)投影坐标25. 建筑平面图图示特点规定如在中间各层构造尺寸相同的情况下平面图可以省略只画（）层A)一层 B) 二层 C) 三层 D) 四层26. 施工图中总平面图常用的比例为（）A)1：100 B) 1：200 C) 1：500 D) 1：5027. 若一栋建筑物水平方向定位轴线为①-⑾，竖直方向定位轴线为A -E,朝向是座北朝南，则立面图E-A轴应为（）A)西立面图 B) 东立面图 C) 南立面图 D) 北立面图28. 施工图中的比例表示是指（）A)图线：线型 B) 实物：图形 C) 图形： D) 图形：线型29. 楼梯详图的图纸包括（）A)平、剖面图、详图 B) 平、剖面图 C) 平、立面图、详图 D) 详图30. 钢筋混凝土构件中的钢筋的保护层是指（）A)钢筋的内皮至构件表面 B) 钢筋的中心至构件表面C) 钢筋的外皮至构件表面 D) 钢筋的内皮至构件内皮31. 基础埋置深度是指（）的垂直距离A)室内地坪到基础底部 B) 室外地坪到基础底部C) 室外地坪到垫层底面 D) ±0.000到垫层表面32. 结施中@是钢筋的间距代号，其含义是（）A)钢筋相等中心距离 B) 钢筋的外皮至外皮C) 钢筋的内皮至内皮 D) 钢筋的外皮至内皮33. 在结构平面图中板配置双层钢筋时，底层钢筋弯钩应是（）A)向下或向右 B) 向下或向右 C) 向上或向左 D) 向上或向右34. 在钢筋详图中，计算钢筋的设计长度是指（）1 / 14A)内皮尺寸 B) 中-中 C) 外皮尺寸 D)构件尺寸35. 有一梁长为3840mm,保护层25 mm，它的箍筋用Φ6@200表示，该梁的箍筋根数为（）A)18 B) 19 C) 20 D) 2136. 有一预应力钢筋混凝土空心板构件详图中，配筋有“12Φb4”,其中的“b”表示（）A)板的代号 B) 钢筋级别代号 C) 冷拔低碳钢丝 D) 冷拉低碳钢丝37. 有一梁长3840mm，保护层为25mm,梁内受力筋为2Φ14的直筋，每根受力筋的下料长度应为（）A)3790mm B) 3923mm C) 3965mm D) 3840mm38. 钢筋混凝土构件中钢筋的保护层厚度在正常环境下梁和拄应为（）A)15 B) 20 C) 25 D) 1039. 在结构平面图中6YKB336—2中“33”表示的是（）A)板宽 B) 板高 C) 板跨 D) 荷载等级40. 局部剖切索引符号所表示的剖视方向为（）A)剖切位置线一侧B) 引出线一 C) 两侧都可以 D) 粗短线一侧41. 墙上有一预留槽，标注的尺寸500×600×150底距地面1.5m，该槽高度为（）A)500 B) 600 C) 150 D) 1.5m42. 若某建筑物房间与卫生间的地面高差为0.020，标准层高为3.600，则该楼三层卫生间地面标高度应为（）A)-0.020B) 7.180 C) 3.580 D)3.60043. 图中符号“-4×40”中的“-”是指（）A)负号 B) 扁钢、钢板代号 C) 减号 D) 数量44. 钢筋在构件中按其作用不同可分为（）种类A)4种 B) 5种 C) 6种 D) 3种45. 在结构平面布置图中KB30—092表示板宽为（）A)90mm B) 900mm C) 9m D) 900cm46. 在建筑立面图中，应用的线型宽度共有（）种A)二种 B) 三种 C) 四种 D) 五种47. 预应力钢筋混凝土是指（）A)对钢筋预加压力 B) 对混凝土预加压力C) 对混凝土预加拉力 D) 对构件预加拉力48. 建筑平面图的常用比例为（）A)1：500 B) 1：20 C) 1：1000 D) 1：10049. 在建筑识图中一般应遵守的识图原则是（）A)由总体到局部 B) 由局部到总体C) 由详图到总图 D) 有设备到建筑50.图纸上尺寸线应采用（）A)粗实线 B) 细实线 C) 点划线 D) 波浪线51.根据《房屋建筑制图统一标准》的规定，工程图纸可优先选用的幅面规格有（）种。

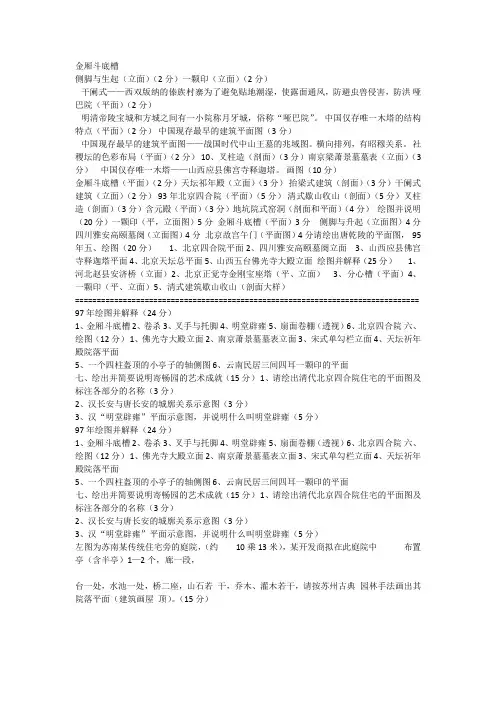

金厢斗底槽侧脚与生起（立面）（2分）一颗印（立面）（2分）干阑式——西双版纳的傣族村寨为了避免贴地潮湿，使露面通风，防避虫兽侵害，防洪哑巴院（平面）（2分）明清帝陵宝城和方城之间有一小院称月牙城，俗称“哑巴院”。

中国仅存唯一木塔的结构特点（平面）（2分）中国现存最早的建筑平面图（3分）中国现存最早的建筑平面图——战国时代中山王墓的兆域图。

横向排列，有昭穆关系。

社稷坛的色彩布局（平面）（2分） 10、叉柱造（剖面）（3分）南京梁萧景墓墓表（立面）（3分）中国仅存唯一木塔——山西应县佛宫寺释迦塔。

画图（10分）金厢斗底槽（平面）（2分）天坛祁年殿（立面）（3分）抬梁式建筑（剖面）（3分）干阑式建筑（立面）（2分） 93年北京四合院（平面）（5分）清式歇山收山（剖面）（5分）叉柱造（剖面）（3分）含元殿（平面）（3分）地坑院式窑洞（剖面和平面）（4分）绘图并说明（20分）一颗印（平，立面图）5分金厢斗底槽（平面）3分侧脚与升起（立面图）4分四川雅安高颐墓阕（立面图）4分北京故宫午门（平面图）4分请绘出唐乾陵的平面图，95年五、绘图（20分）1、北京四合院平面2、四川雅安高颐墓阕立面3、山西应县佛宫寺释迦塔平面4、北京天坛总平面5、山西五台佛光寺大殿立面绘图并解释（25分）1、河北赵县安济桥（立面）2、北京正觉寺金刚宝座塔（平、立面）3、分心槽（平面）4、一颗印（平、立面）5、清式建筑歇山收山（剖面大样）=============================================================================== 97年绘图并解释（24分）1、金厢斗底槽2、卷杀3、叉手与托脚4、明堂辟雍5、扇面卷棚（透视）6、北京四合院六、绘图（12分） 1、佛光寺大殿立面 2、南京萧景墓墓表立面 3、宋式单勾栏立面 4、天坛祈年殿院落平面5、一个四柱盔顶的小亭子的轴侧图6、云南民居三间四耳一颗印的平面七、绘出并简要说明寄畅园的艺术成就（15分） 1、请绘出清代北京四合院住宅的平面图及标注各部分的名称（3分）2、汉长安与唐长安的城廓关系示意图（3分）3、汉“明堂辟雍”平面示意图，并说明什么叫明堂辟雍（5分）97年绘图并解释（24分）1、金厢斗底槽2、卷杀3、叉手与托脚4、明堂辟雍5、扇面卷棚（透视）6、北京四合院六、绘图（12分） 1、佛光寺大殿立面 2、南京萧景墓墓表立面 3、宋式单勾栏立面 4、天坛祈年殿院落平面5、一个四柱盔顶的小亭子的轴侧图6、云南民居三间四耳一颗印的平面七、绘出并简要说明寄畅园的艺术成就（15分） 1、请绘出清代北京四合院住宅的平面图及标注各部分的名称（3分）2、汉长安与唐长安的城廓关系示意图（3分）3、汉“明堂辟雍”平面示意图，并说明什么叫明堂辟雍（5分）左图为苏南某传统住宅旁的庭院，（约10乘13米），某开发商拟在此庭院中布置亭（含半亭）1—2个，廊一段，台一处，水池一处，桥二座，山石若干，乔木、灌木若干，请按苏州古典园林手法画出其院落平面（建筑画屋顶）。

中国建筑史部分画图题1.画出穿斗式构架剖面图，并指出穿斗式构架的主要特点特点（1）以柱、檩、穿、挑为基本构件（2）尽量以竖向的木柱取代横向的木梁（穿斗式荷载传递：檩→柱，中国古话：横担千、竖担万——木材抗压能力﹥抗拉）（3）尽量以小材取代大材（4）简化屋面构造（5）简化悬挑结构（没有斗拱）（6）增加构件整体性（7）增加构件灵活性（对地基的要求不是很大，柱子多，荷载传递均匀）（8）屋顶、墙面相对较轻、薄、适用于南方民用建筑。

2.画出佛光寺大殿正立面图，并指出其特点特点：大殿上覆单檐四阿顶（庑殿顶），下承低矮的台基，平缓提拔的屋面，深远舒展的出檐，造型遒劲的鸱尾，微微凹曲的正脊，雄大有机的斗栱，一起五间的方形板门，细腻的柱列“升起”、“侧脚”，以及鸱尾对准左右第二缝梁架的严密构图，组构了大殿外观简洁、稳健、恢宏的气度，典型地表示出唐代建筑的泱泱风貌。

3.画出抬梁式七檩前后廊大木构架剖面示意图，并注明主要构件名称4.画出北京故宫太和殿正立面图5.绘出清式须弥座和清式石栏杆立面图6.清式九檩前后廊构架剖面图7.重檐歇山顶正立面、侧立面和屋顶平面图8.明清北京城平面图9.宋氏石栏杆和清式石栏杆立面图。

并分析其不同特点宋式： 1. 配件多清式： 1. 配件少2. 望柱细高，端面呈八角形 2. 望柱粗壮，端面呈四边形3. 寻杖细长，留空大， 3. 寻杖短、粗、胖，用实心板华板镂空，通透很大通透度小4. 秀气、苗条、轻巧 4. 庄重、稳定、强壮有力10.北京天坛总平面图（标注主要建筑名称）11.云南一颗印住宅底层平面的正立面图12.清式和宋式须弥座正立面图画出重檐歇山顶的正立面、侧立面和屋顶平面图，并注出屋脊的名称（5分）并注出博脊、戗脊、围脊。

13.画出佛光寺大殿平面图、正立面图。

并注明其建造地点、建造年代（或朝代）、平面形式、构架形式和外观特点（15分）建造地点：位于山西省五台县豆村的佛光寺中。

建造年代：唐大中十一年（公元857年）平面形式：金箱斗底槽构架形式：殿堂型构架外观特点：大殿上覆单檐四阿顶（庑殿顶），下承低矮的台基，平缓提拔的屋面，深远舒展的出檐，造型遒劲的鸱尾，微微凹曲的正脊，雄大有机的斗栱，一起五间的方形板门，细腻的柱列“升起”、“侧脚”，以及鸱尾对准左右第二缝梁架的严密构图，组构了大殿外观简洁、稳健、恢宏的气度，典型地表示出唐代建筑的泱泱风貌。

中国建筑史填空题画图题中国建筑史填空题画图题1.嵩岳寺塔是那个朝代建造的（A.北魏 B.隋 C.唐）2.应县木塔（佛宫寺释迦塔）是哪个朝代建造的（A.北宋B.辽C.金），其构架形式是（A.殿堂型 B.殿阁型 C.堂阁型）3.《园冶》作者是（A.孝诫 B.李渔 C.计成），他是哪个朝代的人（A.宋代 B.明代 C.清代）填空（每题2分，共20分）1.《园冶》一书作者是（计成），其出版年代是（明代）2.蓟州独乐寺观音阁的建筑年代是( 辽统和二年)，它是（殿阁）型构架3.宋代称为华栱，清代称为（翘）4.清代称为五架梁，宋代称为（四椽栿）5.在天花板上面的梁，作法较自由，加工较粗糙，故称为（草栿）1.斗栱跳头上置有横栱的叫（计心），不置的叫（偷心）2.清代大木大式建筑有时又称为（殿式建筑）。

一般用于宫殿、庙宇、官署、府邸中的主要殿堂。

它的建筑尺度以（斗口）作为衡量的标准3.为了不露出建筑梁架，常在梁下用天花枋组成木框，框内放置密且小的方木格，这种作法在宋《营造法式》中称为（平闇），另一种是在木框间放较大的木格和木板，板下施彩绘或贴以彩色图案的纸，这种形式在宋代称为（平棊），后代沿用较多。

4.梁的断面大多为矩形，宋代木构架的高宽比为（），明清时期则近于（ 2：1 ）5.榑头伸到山墙以外的部分称为（），其长度依屋椽数而定。

6.建于1929年的上海沙逊大厦，平面呈( A )字形，建筑为（钢）结构。

7.清式石栏杆是先在台基或地面上置（地栿），再在上面立（望柱）、（栏板）和（抱鼓石）8.宋代歇山建筑有两种称谓：在殿堂称（九脊殿），非殿堂称（厦两头）9.清称为翘的构件，宋称为（华栱），清称为十八斗，宋称为（交互斗）1.1926年设计，1928年开工的广州中山纪念堂，是由建筑师（吕彦直）设计的2.瓜柱，宋代称为（瓜子栱）。

明间，宋代称为（当心间）3.中国营造学社是近代中国追重要的建筑学术研究团体，学社成立于（ 1930 ）年，由创办人（朱启钤）任社长4.清式建筑做法中，一檩径为（ 4.5 ）斗口，一椽径为（ 1.5 ）斗口1.在近代中国建筑设计机构中，基泰工程司是当时中国建筑师事务所中首屈一指的，以（关颂声）为建筑设计主义负责人2.四面坡的庑殿顶，宋代称为（四阿顶），或称为（五脊殿）3.1928年由（梁思成）创办东北大学建筑系，学制四年，教学体系仿照美国（宾夕法尼亚）大学建筑体系，建筑艺术和设计课程多于工程技术课程4.大木大式建筑有时又称为（殿式建筑），一般用于宫殿、官署、庙宇、府邸中的（主要殿堂）。

中国建筑史一、简答及绘图题1.石窟地主要类型及其平面图: （1）塔院型（2）佛殿型（3）僧院型2.南禅寺大殿正立面图3.试简述春秋时期编写成书地《周礼·考工记》中“匠人营国,方九里,旁三门,国中九经九纬”,“左祖右社,前朝后市”一段话地基本含义.建筑师营建都城时,城市平面呈正方形.边长九里,每面各大小三个城门（设立两个侧门）.城内有九纵九横地十八条大街道.街道宽度皆为能同时行驶九辆马车（七十二尺）.王宫地左边（东）是宗庙,右边（西）是社禝.宫殿前面是群臣朝拜地地方,后面是市场.市场和朝拜处各方百步（边长一百步地正方形）.注：经涂,不是指纵向地路.一夫,是指一夫之地,夫是农夫,一个农夫有百步之地来耕种.4.写出中国塔五种主要类型,并各举一实例（1）楼阁式塔：山西应县佛宫寺释迦塔,辽代（2）密檐式塔：河北登封嵩岳寺塔,北魏（3）单层塔：山东历城神通寺四门塔,隋代（4）喇[度]嘛塔：北京妙应寺白塔,元代（5）金刚宝座塔：北京大正觉寺塔,明代5.简述中国古代木结构建筑地优势与不足优势：（1）取材方便.我国古代森林茂密,加之木材易于加工,以及青铜工具及后来铁制工具地使用.（2）适应性强.中国古典木构建筑属框架结构体系,承重结构与维护结构分离且适应于南北方地不同气候条件.（3）有较强地抗震性能.木材本身具有地柔性加上榫卯节点有一定程度地可活动性,具备很大地消减地震力地潜力.（4）施工速度快.木材加工远比石料快,且唐宋后采用类似于今天地“模数制”,可同时加工后组合拼装（5）便于修缮和搬迁.榫卯节点有可卸性,易于替换某种构件或整座房屋拆卸搬迁. 缺陷：（1）木材越来越稀少.森林大量砍伐,使我国生态环境日益恶化,也使木架建筑失去发展前提.（2）木架建筑易遭火灾.南方,白蚁对木架建筑严重威胁.木材受潮后易于朽坏.（3）无论是抬梁式还是穿斗式结构,都难以满足更大.更复杂地空间需求,木材地消耗量也很大,从而限制了它继续发展地前景.6.清式彩画地种类及其特点清式彩画主要分为和玺彩画.旋子彩画.苏式彩画三种（1）和玺彩画：清代彩画制度中等级最高地形式,仅用于宫殿.皇家坛庙地主殿.堂.门等主体建筑上.该彩画用金量较大,各主要线条均沥金粉,金线一侧衬白粉线或加晕.（2）旋子彩画：等级上仅次于和玺彩画,明清时期常用地一种彩画类型,以旋花为主体进行构图.旋花纹饰为旋纹.（3）苏式彩画：起源于清代早期,因苏州始用而得名.一般用于住宅.园林.常以人物故事.山水.花鸟.虫鱼.异兽.流云.博古等绘画及各种万字.回纹.夔纹.锦纹等为图案为画题.7.《营造法式》及其成就《营造法式》是我国古代最完整地建筑技术书籍,是北宋后期主管工程地将作监李诫在继承和总结了古代传统地基础上,根据当时熟练工匠地经验编订地.不仅对北宋末年京城宫廷地宫廷建筑有直接影响,南宋时还因在苏州重刊而影响江南一带.书中分为释名.各作制度.功限.料例和图样五个部分,共34卷,记载了北宋宫殿.寺庙.官署.府第等木构建筑地建造中,模数地制定和运用,设计.技术.装饰.管理等方方面面,一定程度上反映了当时中原地区地建筑技术和艺术水平.这本书对于研究宋朝建筑乃至中国古代建筑地发展,提供了重要资料,是人类建筑遗产中珍贵地文献.9.简述唐长安城地规划布局特征布局仿北魏洛阳城,方整对称,沿南北轴线将宫城.皇城置于全城最主要位置；主要宫殿向东北移至大明宫,因此朝臣权贵都集中到东城,使城市重心偏于一边.交通呈棋盘式布局,将城市划分为108个里坊,分区明确整齐,实行夜禁制度；长安地市集中于东西两市；城市道路宽阔,御道两旁种有成行槐柳,又称为“槐衙”；路面土路,两边设明沟排水.10.中国传统建筑地主要屋顶类型及图释庑殿.歇山.硬山.悬山.攒尖.单坡.平顶……（书P7-P8）11.简述中国古代木构建筑地基本形式我国木构建筑主要有穿斗式与抬梁式两种,除此之外还有不少变体和局部利用斜杆组成三角形稳定构架地做法.（1）穿斗式：用穿枋把柱子串联起来,形成一榀榀地房架,檩条直接搁置在柱头上,在沿檩条方向再用斗枋把柱子串联起来,由此形成一个整体框架.广泛用于南方地区.（2）抬梁式：柱头上搁置梁头,梁头上搁置檩条,梁上再用矮住支起较短地梁,如此层叠而上.当柱上采用斗拱时,则梁头搁置于斗拱上.多用于北方地区及宫殿,庙宇等规模较大地建筑物.*穿斗式与抬梁式对比：穿斗式木构架用料小,整体性强,但柱子排列密,只有当室内空间尺度不大时才使用；而抬梁式木构架可采用跨度较大地梁,以减少柱子地数量,取得室内较大空间,所以适用于宫殿.庙宇等建筑.因此,南方地一些庙宇.厅堂也多混合使用这二者.（3）井干式：将圆木或半圆木两端开凹榫,组合成矩形木框,层层相叠作为墙壁——木承重结构墙.用于林区,费木材,冬暖夏凉,进深受木材长度限制.12.河北蓟县独乐寺观音阁地特点是什么平面：金厢斗底槽立面：外观2层,有腰檐.平坐；内部3层,屋顶九脊殿柱子：仅端部有卷杀.侧脚.上下柱交接采用叉柱造.夹层：在柱间施以斜撑,加强刚度.剖面：（1）典型地殿阁型构架（2）水平分层（外观两层,内部三层）（3）内.外槽柱子处理不同（4）叉手.蜀柱并存剖面：（1）空井处理：（2）从上到下依次为八边形.六边形.四边形抗震处理：（1）整体构架浮摆在石柱础上（2）三个铺作层形成三道水平刚性环（3）采用多种斜向构件（4）“柔性构造”地斗栱二、论述题1.试述中国古代建筑与环境之间地相互关系中国古代两大主流哲学派别——儒家和道家——都主张“天人合一”地思想,在中国促进了建筑与自然地相互协调与融合,从而使中国建筑有一种和环境融为一体地.如同从地中生长出一般地气质.历史上处理建筑与环境地手法主要有：（1）善择基址——注重对建造地点地选择；通过“卜宅”.“相地”来对地形.地貌.植被.水文.小气候.环境容量等方面进行勘查,究其利弊而后抉择建造地点.（2）因地制宜——善于利用和结合地形设计建筑；即随地势高下.基址广狭以及河流.山丘.道路地形势,随宜布置建筑与村落城镇.（3）整治环境——不一味顺从环境,而是能动地改造；即对环境地不足之处作补充与调整,以保障居住者地生活质量.（4）心理补偿——采用风水地和文学地手段进行补偿,满足心理平衡需求.2.论述北京故宫地总体布局.建筑特点.艺术成就总体布局：宫殿所在地区称皇城,位于北京内城中心偏南,呈不规则形状.宫城之内,大致分为外朝和内廷两区,外朝以太和.中和.保和三殿为主；内廷以乾清门为界,其北属帝王生活区.内廷以乾清宫.交泰殿.坤宁宫为主体,位中轴线上.其东西两侧为东六宫.西六宫,嫔妃居住处.建筑特点：（1）宫殿和城市中轴线重合（2）采用千步廊在序曲部分做文章（3）采用三朝五门制（4）采用前朝后寝制（5）园林置于三朝两宫之后（6）午门采用宫阙制故宫宫殿地艺术成就是创造至高无尚地皇权气氛,手法有：（1）强调中轴线和对称布局：故宫中轴线与城市中轴线和二为一,形成一种突出秩序.这种秩序是以组织人活动地主干线路为基础.在轴线上地建筑及其附属部分采取严格对称地手法,主轴线两侧次要轴线上各建筑采取大致对称而灵活变通地手法.这是居中为美这一构图思想地必然性结果.（2）院落运用与空间变化：故宫在1.6公里轴线上,用连续地对称地封闭空间,形成逐步展开地有节奏地建筑序列,使人渐入佳境,产生精神地升华,衬托出三大殿地庄严.崇高.宏伟.院落地组织通过以门.廊庑.屋顶为中介,用两极渗透机理,进行转换.限定对比.反衬,体现了中国建筑群空间与失健叠加地特色.（3）建筑形尺度地对比：故宫地主要建筑尺度高大,次要建筑则台基高度按等级降低,尺度缩小,尺度表现等级,目地是突出主体,主要通过屋顶形式,开间数地对比.（4）富丽地色彩和装饰：建筑采用强烈地对比色调,白色台基.土色墙面.朱色门窗.青绿彩画再加上赭色琉璃,使故宫在蓝天和全城大片灰瓦衬托下格外光彩夺目.建筑细部和装饰.小品陈设.文字附加象征意,以示皇权之神威.北京故宫作为中国封建社会末期地代表性建筑之一,是建筑符号成熟.空间意识强化.宫殿建筑走向纪念性地高潮.3.试述宋代建筑地发展与革新（1）城市结构和布局起了根本性变化.打破了汉唐以来地里坊制,取消了夜禁制度.出现了夜市和自由形成地草市,都城内临街设店,一些娱乐性建筑也大量沿街兴建,某些大寺观还附有园林.集市,成为市民活动场所之一.（2）建筑艺术：总体布局上加深了院落纵深发展地程度,建筑群体组合高低错落富于变化.建筑风格更为秀丽,绚烂而富于变化,出现了各种复杂形式地殿阁楼台；在装修及装饰及色彩上,灿烂地琉璃瓦和精美地雕刻.彩画都增加了建筑地艺术效果.（3）建筑结构：木构建筑结构开始简化,斗拱机能开始减弱；建筑地标准化.定型化已达到一定水平,便于估工备料.提高设计施工速度；砖石建筑地水平达到一个新高度.（4）建筑材料：大量用砖（城墙.路面.砖塔.墓葬）；琉璃砖瓦地生产.标准化和镶嵌方法都得到提高.（5）书著：出现了总结建筑建造经验地《木经》和《营造法式》两部具有历史价值地建筑文献.（6）园林兴盛.4.论述明清北京天坛地总体布局,建筑特点和设计方法（1）总体布局①天坛地规制仍存明初天地合祭地痕迹,北面两角墙呈圆形,南为方形,象征天圆地方.②整个建筑组群有内外两重围墙环绕,总面积280公顷.③由于传统礼制关系,天坛位于大街东侧,主要入口设在西面.④按使用性质分为四组,南部有祭天圜丘及附属建筑；北部以祈祷丰年地祈年殿为主体；内围墙西门内南侧为斋宫；外围墙西门内建有饲养祭祀用牲畜地牺牲所和舞乐人员居住地神乐署.（2）建筑特点①在建筑设计上遵循严格地思想要求,在艺术上表现天地崇高与神圣和皇帝与天之间地密切联系.（圆形平面.附会天为“阳”,使用奇数,屋面使用蓝色琉璃瓦）②在空间组织上,通过轴线及空间对比手法地运用,明确突出主体.③大片地松柏在创造肃穆.静谧地环境方面发挥了很大地作用.（3）设计方法句法：以情调动①布局：采用宏大地用地规模,960m*760m,是北京故宫地四倍,轴线串联,轴线上反复用圆.②对比：方圆对比,高矮对比③抛开室内环境作法：坛（平台）,采用开放性建筑,直接和天发生关系.④体现“尚无思想”和“以少总多”地方法：1）不使用过多地建筑和超级地建筑体量,而采用超大规模地占地和超级地绿化2）主轴线偏东,拉长了主人口到轴线地距离3）运用虚扩地手法,强化建筑地高崇.宏大地形象语法：理性地象征①数字地象征如祈年殿建筑构件中,就运用数来体现大宇运行地现象祈年殿中用四根龙井柱象征天穹运转所形成地一年四季②几何图形地象征：天圆地方③方位地象征：坐北朝南--最高等级.坐西朝东--次之.坐南朝北--再次之④色彩地象征：祈年殿地三重檐原为：上檐：蓝瓦--天中檐：黄瓦--地下檐：绿瓦--万物明清北京天坛位于北京外城永定门大街东侧天坛地总体布局蕴涵着中国古代规划设计大型建筑组群地杰出意匠：1）它以超大规模地占地,突出天坛环境地恢宏壮阔2）它以大片满铺地茂密翠柏,渲染天坛坛区地恢宏壮阔3）它以圜丘坛.祈谷坛两组有限地建筑体量,通过丹陛桥地连接,组成超长地主轴线,控制住超大地坛区空间4）它以高高突起地圜丘坛.祈谷坛和丹陛桥,提升人地视点,拓展人地看天视野,显现天穹地分为开阔,造就天地崇高.旷达.神圣地境界5）它通过一些列数地象征.方位地象征.色彩地象征和“天圆地方”之类地图形象征,充分显现崇天地意识6）它还特意把皇帝居住地斋宫置于主轴线旁边地侧位,置于坐西朝东地偏方位,以皇帝低于昊天上帝地建筑体制,强调出“天子”与“天”地亲缘关系.可以说,经历明清两代扩建.改建地北京天坛,堪称中国古典范性地建筑组群.5.谈谈《考工记》“营国制度”及对后世地影响《考工记》“英国制度”记载主要内容为：“匠人营国,方九里,旁三门,国中九经九纬,经涂九轨,左祖右社,面朝后市,市朝邑夫.”大意为都城九里见方,每边辟三门,纵横各九条道路,南北道路宽九条车轨,东面是祖庙,西面为社稷坛,前面是朝廷宫殿,后面是市场与居民区. “营国制度”体现如以下几个方面（1）强调以宫为主体和中心区地规划结构,奠定了城市基本结构,体现王权尊严（2）以井田制发展成为经纬道路（3）以祖庙.社稷体现了伦理文化,明清地北京都城地营建基本遵循着考工记地“营国制度”.对后世地城市规划和皇宫建筑布局起了深远地影响.这种制度下形成了中国古代众多都城地方格网式规划布局,如北魏.隋唐地长安.洛阳,元大都与清明地北京城.同时也对唐大明宫和北京故宫内地坛庙建筑地布局起了礼制地约束作用.。

中外建筑史绘图外建绘图三、绘图说明（每题4～6分）1.圣马可广场平面2.罗马万神庙3.巴黎圣母院西立面4.帕拉弟奥母题5.希腊十字式教堂6.巴西利卡7.帆拱8.坦比哀多9.帕提农神庙平立面10.罗马泰塔斯凯旋门11.泰吉·马哈尔陵12 哥特拱顶13.雅典卫城平面14.威尼斯公爵府立面15.五种古典柱式正立面16.圆厅别墅17.爱奥尼柱式立面（并说明主要部件名称）二、写出下列建筑的设计年代、作者、风格，并绘图1、罗比住宅2、罗马万神庙（平面和外观）3、香港汇丰银行（立面或外观）三作图（18分）1. 画出一个典型哥特教堂平面和一个典型罗马风教堂平面2. 画出密斯代表作品巴塞罗那博览会德国馆的平面和柏林国家美术馆的平面3. 用典型实例说明路易·康在设计中的空间组织与形式表达方式（包括平面和立面，并加说明性的关键词）2、画图：可不西耶的自由平面，圆厅别墅，古埃及太阳神庙大殿剖面，肯尼迪环球航空楼。

1. 画图并叙述一个给你深刻印象的建筑空间(平立剖)三、画图题1、拜占廷圣索非亚大教堂平面；2、圣马可广场平面；3、密斯的德国馆平面；4、安藤的平面和小透视（用其一作品为例）五，绘图并说明年代15巴黎圣母院立面罗马万神庙平立面西方五种古典柱式柱头雅典卫城平面帆拱二，绘图（正确工整）201：罗马五柱式2：泰姬.马哈尔陵总平面，立面3：巴黎圣母院立面4：罗马万神庙平面立面5：威尼斯圣马可广场总平面五，试画出下列建筑的图形151：帕提农神庙平立面2：圣马可广场平面和沿海立面3：泰吉.马哈尔陵的正立面4：爱奥尼柱式的立面，并标明主要比例5：卢佛尔宫东立面四：绘出下列图形并说明其年代20 1：帕提农神庙平面和立面2：罗马五种古典柱式里面并标明比例3：巴黎圣母院立面4：威尼斯圣马可广场的平面5：六分拱顶（鸟瞰）二，绘图101：斯卡摩西的理想城平面2：帕提农神庙平面，立面3：泰姬.马哈尔陵总平面，立面4：帕拉第奥券柱式立面5：罗马泰塔斯凯旋门立面四：绘出下列图形151：罗马五种古典柱式立面（注明名称和比例）2：罗马万神庙平面和立面3：帆拱透视4：巴塞罗那展览会德国馆平面5：朗香教堂平面和立面4、巴黎圣母院正立面图5、波特兰市政大厦正立面图6、罗马万神庙平面图1. 罗布次住宅（平面）2. 萨沃依别墅（立面）二、作图题：（每题2.5分，共10分）1．哥特式教堂剖面示意2．卢浮宫东立面示意3．香港中国银行大厦外观4．悉尼歌剧院三、名词解释：（每小题2分，共10分）1．帆拱2．红屋3．巴西利卡4．伯尼尼5．圣马可广场二、解释或图示(选作10题，每题2分，共20分) 人像柱鼓形座罗马斗兽场新乡土派帐篷顶罗马水道流动空间圣马可广场贝聿铭有机建筑带形城市《马丘比丘宪章》二、名词解释或图示：（每个1分，共10分）1．邦克楼2．鸟居3．穆达迦风格4．钟乳体5．透视门6．帕拉蒂奥母题7．巴西里卡8．戈地9．水晶宫10．椽侧二、名词解释（文字或图示）：（每个1分，共10分）1．罗马五柱式2．希腊十字式3．帆拱4．十字肋骨拱顶5．玫瑰窗6．帕拉蒂奥母题7．光塔8．德意志工作联盟9．表现派10．新建筑五点三、图示下列名称（每小题4分，共20分）1．抱厦2．墀头3．五花山墙4．金厢斗底槽5．干栏三、默绘下列建筑（10分）1．韩斯主教堂立面2．圣马可广场总平面二、徒手画出下列各项示意图，并标以必要说明。

同济二、绘图题（20分）1、明清北京故宫太和殿正立面（4分）2、北京四合院平面（4分）3、河北蓟县独乐寺观音阁平、立、剖面（12分）二、绘图题（每题5分，共20分）（00年）1、双槽与金箱斗底槽2、楼阁式塔与密檐塔3、晋祠圣母殿平、立、剖面图4、五踩斗拱三(01年).作图题1. 五踩溜金斗栱侧立面2. 独乐寺观音阁3. 北京故宫平立面4. 应县木塔立面三. 绘图1. 清式庑殿纵剖面2. 嵩岳寺塔平立面3. 外滩意象(具抽象均可)画图题1. 歇山纵剖面2．北京故宫太和殿平.立面3. 北京四合院意象中国史（各10分共40分）1。

建筑图象a.三踩斗拱（平面，正立面，侧立面）b.清式七檩歇山（纵横剖面）2。

建筑意象上海外滩江南古镇三作图（30分）1. 绘出四铺作斗拱正、侧面图，并绘出华拱和令拱断面。

2. 绘出清式歇山顶纵剖面图，并注明主要构件名称。

3. 试以不少于3幅的系列简图概括出江南民居的主要特征。

三绘图1绘出独乐寺观音阁平面剖面图并注明关健构件2绘出两木构件相交时的燕尾榫和卯的轴侧3绘出嫩戗发戗立面图并注明关健构件三.绘图（08年）1.以剖面形式绘出唐宋殿堂和清式殿堂的比较简图，并以文字标明二者的关键差异。

2.绘出送带斗拱足材重拱（包括瓜子拱和慢拱）的里面、剖面、轴测。

3.绘出所在城市3幅系列景观（简明，特点突出，文字说明）东大金厢斗底槽侧脚与生起（立面）（2分）一颗印（立面）（2分）干阑式——西双版纳的傣族村寨为了避免贴地潮湿，使露面通风，防避虫兽侵害，防洪哑巴院（平面）（2分）明清帝陵宝城和方城之间有一小院称月牙城，俗称“哑巴院”。

中国仅存唯一木塔的结构特点（平面）（2分）中国现存最早的建筑平面图（3分）中国现存最早的建筑平面图——战国时代中山王墓的兆域图。

横向排列，有昭穆关系。

社稷坛的色彩布局（平面）（2分）10、叉柱造（剖面）（3分）南京梁萧景墓墓表（立面）（3分）中国仅存唯一木塔——山西应县佛宫寺释迦塔。

一．绘图题
1.嵩岳寺塔平面和立面(12边形、15层，高40米)
2.山西五台佛光寺大殿平面和正立面、当心间剖面（面阔7间，进深8架椽九檩）
3.晋祠圣母殿平面和当心间剖面、正立面（面阔7间的重檐，殿身5间）
南禅寺大殿立面图
太和殿平立面
祈年殿平立面
祾恩殿平立面
4.应县木塔平面和剖面
北京天坛总平面图（须标出主要殿宇名称）
5.明清北京城总平面简图
清式抬梁式七架无廊结构示意图、七架前后廊结构示意图
6.天津蓟县独乐寺观音阁平面、剖面（面阔5间，进深4间8 ）
26.窣堵波做法
一颗印
四合院轴测
五凤楼。

三、识图题（绘图题）临潼寨原始社会氏族村落遗址平面长安县客省庄原始社会半地穴住宅遗址平面偃师二里头商代宫殿遗址平面岐山凤雏西建筑遗址平面隋唐总平面唐长安总平面唐大明宫总平面唐大明宫麟德殿平面明清北京城总平面高颐墓阙，汉慈恩寺大雁塔刻所示唐代佛殿五台县南禅寺平面，唐五台县南禅寺剖面，唐五台县南禅寺立面，唐五台县佛光寺大殿立面，唐五台县佛光寺大殿平面，唐五台县佛光寺大殿剖面，唐晋祠圣母殿立面，宋晋祠圣母殿平面，宋晋祠圣母殿剖面，宋晋祠飞梁，宋正定隆兴寺摩尼殿，宋蓟县独乐寺观音阁，辽蓟县独乐寺观音阁剖面，辽永乐宫三清殿，元永乐宫三清殿立面，元登封净藏禅师墓塔，唐荐福寺小雁塔，唐慈恩寺大雁塔，唐神通寺四门塔，隋北京妙应寺白塔，元栖霞寺舍利塔立面，五代应县佛宫寺释迦塔，辽应县佛宫寺释迦塔平面，辽应县佛宫寺释迦塔剖面，辽虎丘云岩寺塔，五代虎丘云岩寺塔平面，五代虎丘云岩寺塔剖面，五代崇圣寺三塔外观，唐/宋开元寺塔，宋北京正觉寺金刚宝座塔，明龙门窟奉先寺，唐县州桥(安济桥)，隋登封嵩岳寺塔，北乾县唐乾陵总平面北京昌平明十三陵总平面明清北京故宫鸟瞰明清北京故宫午门明清北京故宫中和殿明清北京故宫太和殿立面明清北京故宫太和殿平面明清北京故宫太和殿剖面北京天坛总平面，明清北京天坛祈年殿立面，清北京天坛祈年殿藻井，清北京天坛皇穹宇，清北京天坛皇穹宇平面，清北京天坛圜丘，清布达拉宫，清北京四合院黄土高原窑洞吊脚楼（、）傣族民居藏族民居“一颗印”北京颐和园北京颐和园北京拙政园网师园避暑山庄第一排：重檐庑殿、庑殿、歇山第二排：卷棚、悬山、圆攒尖、四角攒尖第三排：硬山从中轴线往右：明间、次间、梢间、尽间叠梁式井干式穿斗式写出下图所示构件的名称脊桩扶脊木脑椽脊桁脊垫板脊瓜柱脊枋角背三架梁上金桁答案：261。

中国建筑史试题与答案一、画出下列各图：（每题5分，共10分）（1）南禅寺大殿正立面图参见《中国古代建筑历史图说》第57页图5.3.2（2）清式六架卷棚与七架前后廊木构架剖面示意图参见《中国建筑史》教材（第5版）第279页图9-2二、解释下列名词：（每题5分，共30分）（1）叉柱造将多层木建筑的上层檐柱底部十字开口，插在平座柱上的斗栱内，而平座柱则叉立在檐柱斗栱上，但向内退进半柱径。

（2）平坐高台或楼层用斗栱、枋子、铺板等挑出，以利登临眺望，此结构层称为平坐。

（3）北京四合院是庭院式住宅的最典型布局；主要单体多“一明两暗”，核心庭院均“一正两厢”加垂花门或过厅；可纵向增“进”、横向增“路”以扩大规＃唤ㄖ目占涞燃吨刃蚍从沉朔饨桌碇刃虿⒛苈惆簿庸δ埽槐硐至搜险⒍俗⒛亍⒑托持馈?lt;/FONT>（4）明栿与草栿相对而言，指天花以下的梁，加工较精细。

宋代明栿常作月梁式，以增加美感。

（5）副阶周匝塔身、殿身周围包绕一圈外廊，称为副阶周匝。

（6）拙政园参见《中国建筑史》教材（第5版）第197-199页三、填空题：（每空1分，共15分）（1）两步架的梁，宋称（乳栿），清称（双步梁）。

（2）塔与楼阁平坐下之屋檐，称为（腰檐）。

（3）在清式建筑做法中，1椽径等于（1.5）斗口。

（4）晋祠圣母殿的屋顶形式为（重檐歇山）。

（5）清式石栏干是先在台基或地面上置（地栿），再在上面立（栏板）、（望柱）和（柱头）。

（6）宋代歇山建筑有两种称谓：在殿阁称（九脊顶），非殿阁称（厦两头）。

（7）清称为翘，宋称为（华栱）。

清称为XXXXX斗，宋称为（交互斗）。

（8）《园冶》的作者是（明）代的（计成）。

四、简述题：（每题10分，共40分）（1）概述宋代材份制与清代斗口制的异同。

参见《中国建筑史》教材（第5版）第261、282页。

参见《中国古代建筑历史图说》第111、174页。

（2）结合佛光寺大殿谈唐代木构架建筑的造型特点。

参见《中国古代建筑历史图说》第58-59页。

绘图1、佛光寺大殿，朝代，平立剖，10分2、晋祠圣母殿，朝代，平立剖圣母殿始建于北宋天圣间（公元1023年—1031年），崇宁元年（公元1102年）重修。

正面朝东，面阔七间，进深六间（实际是殿身面阔五间、进深四间加副阶周匝）。

重檐九脊殿顶。

平面中减去殿身的前檐柱，使前廊深达二间；内柱除前金柱外全部不用。

前檐副阶柱身施蟠龙，柱有显著侧脚和升起。

3、唐乾陵平面，特点乾陵位于乾县北梁山上。

梁山分三峰：北峰居中为主，前方东西两峰对峙而且形体相仿，犹如门阙。

两峰之间依势而向上坡起的地段自然形成神道，乾陵地宫即在北峰，凿山为穴，辟隧道深入地下。

隧道墓门用石条层层填塞，缝隙以溶铁汁浇涛锢闭，因此，迄今无损。

乾陵地上情况大致是：主峰（陵体）四周为神墙，近方形平面，四面正中辟门，各设门狮一对。

神墙四隅建角楼（角阙）。

南神门内为献殿址，门外列石象，自南往北：华表、飞马、朱雀、石马（五对）、石人（十对）、碑、华表南即东西乳峰，上置乳阙（相当宋陵乳台）；阙南又有双阙为陵南端入口（相当宋陵鹊台）。

这种善于利用地形和运用前导空间与建筑物来陪衬主体的手法，正是明清宫殿、陵墓布局的渊源所自。

唐陵特点是利用地形，以山为坟，不采用秦汉人工夯筑的封土方上。

唐高宗（650—683在位）与皇后武则天合葬乾陵，是唐陵的代表。

乾陵位于乾县北梁山上。

梁山分三峰：北峰居中为主，前方东西两峰对峙而且形体相仿，犹如门阙。

两峰之间依势而向上坡起的地段自然形成神道，乾陵地宫即在北峰，凿山为穴，辟隧道深入地下。

隧道墓门用石条层层填塞，缝隙以溶铁汁浇涛锢闭，因此，迄今无损。

乾陵地上情况大致是：主峰（陵体）四周为神墙，近方形平面，四面正中辟门，各设门狮一对。

神墙四隅建角楼（角阙）。

南神门内为献殿址，门外列石象，自南往北：华表、飞马、朱雀、石马（五对）、石人（十对）、碑、华表南即东西乳峰，上置乳阙（相当宋陵乳台）；阙南又有双阙为陵南端入口（相当宋陵鹊台）。

这种善于利用地形和运用前导空间与建筑物来陪衬主体的手法，正是明清宫殿、陵墓布局的渊源所自。

三、识图题（绘图题）写出下图所示对象的名称、朝代、地点陕西长安县客省庄原始社会半地偃师二里头商代宫殿遗址平面临潼姜寨原始社会氏族村落遗址平面隋唐洛阳总平面唐长安总平面唐大明宫总平面唐大明宫麟德殿平面明清北京城总平面山西五台县南禅寺平面，唐山西五台县南禅寺剖面，唐山西五台县南禅寺立面，唐山西五台县佛光寺大殿平面，唐山西五台县佛光寺大殿剖面，唐山西太原晋祠圣母殿立面，宋山西太原晋祠圣母殿剖面，宋山西太原晋祠飞梁，宋河北蓟县独乐寺观音阁，辽河北蓟县独乐寺观音阁剖面，辽山西永乐宫三清殿立面，元河南登封净藏禅师墓塔，唐陕西西安荐福寺小雁塔，唐陕西西安慈恩寺大雁塔，唐山东济南神通寺四门塔，隋北京妙应寺白塔，元江苏南京栖霞寺舍利塔立面，五代山西应县佛宫寺释迦塔，辽山西应县佛宫寺释迦塔平面，辽山西应县佛宫寺释迦塔剖面，辽苏州虎丘云岩寺塔，五代苏州虎丘云岩寺塔平面，五代苏州虎丘云岩寺塔剖面，五代云南大理崇圣寺三塔外观，唐/宋福建泉州开元寺塔，宋北京正觉寺金刚宝座塔，明河南洛阳龙门石窟奉先寺，唐陕西乾县唐乾陵总平面北京昌平明十三陵总平面明清北京故宫鸟瞰明清北京故宫午门明清北京故宫中和殿明清北京故宫太和殿立面明清北京故宫太和殿平面明清北京故宫太和殿剖面北京天坛总平面，明清北京天坛祈年殿立面，清北京天坛祈年殿藻井，清北京天坛皇穹宇，清北京天坛皇穹宇平面，清北京天坛圜丘，清西藏拉萨布达拉宫，清写出下图所示的建筑类型名称、主要分布区域北京四合院黄土高原窑洞吊脚楼（四川、贵州）云南傣族民居藏族民居写出下图所示园林的名称、地点北京颐和园北京颐和园北京北海苏州拙政园苏州网师园承德避暑山庄给下图填空第一排：重檐庑殿、庑殿、歇山第二排：卷棚、悬山、圆攒尖、四角攒尖写出下图所示的结构形式叠梁式井干式穿斗式写出下图所示构件的名称脑椽脊垫板脊枋脊瓜柱角背三架梁。
