帷幕灌浆原始记录表

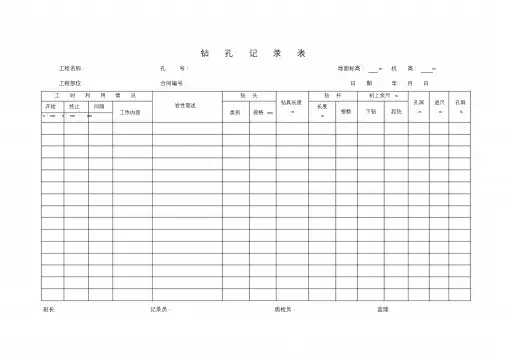

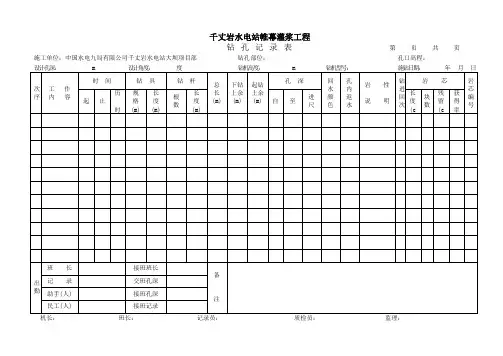

钻孔记录表
工程名称：孔号：地面标高：m机高：m
工程部位：合同编号：日期：年月日
灌浆裂隙冲洗记录表工程名称:部位:孔号:
工程项目:段次段长自m至m计m日期:
班长：记录：质检：监理：

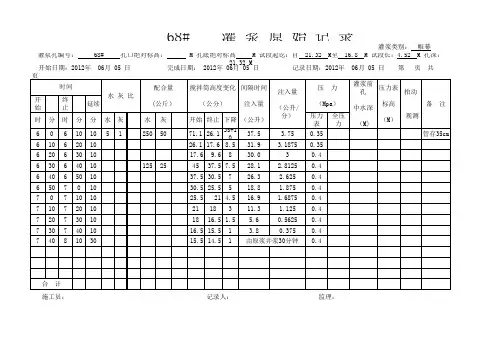

灌浆记录表
班长:记录员:质检员:监理:
仅供个人学习参考
检查孔压水试验流量观测记录表部位:孔号:
压力阶段：孔深：m试验段次段长自m至m计m
压力表压力：MPa全压力：MPa
施工单位：施工时间年月日
班长：记录：质检：监理：
帷幕灌浆成果一览表
制表：校核：审核：日期：年月日
仅供个人学习参考
帷幕灌浆孔允许偏差浙水-表8.4.9.4。

.帷幕灌浆查收用表格序号名称编号备注1钻孔记录表 5.1-12先导（物探）孔水位察看记录表 5.2-33灌前灌后波速检测汇总（统计）表 5.2-44灌浆裂隙冲洗记录表 5.2-55准灌证 5.1-3现场填写，一式两份，当班监理回收一份6制浆工序表 5.1-4现场填写，一式两份，当班监理回收一份7灌浆记录表 5.1-58千 ( 百 ) 分表抬动察看记录 5.2-69灌浆施工现场统计表 5.2-7现场填写，一式两份，当班监理回收一份10灌浆现场单孔（段）查收表 5.2-8段次采用抽查，现场填写，一式两份，终孔后当班监理回收一份11浆液检测记录表 5.1-612检查孔压水试验流量察看表 5.2-913帷幕灌浆成就一览表 B.2-314帷幕灌浆分序统计表 B.3-315帷幕灌浆综合统计表 B.4-316灌浆工程完成情况表 B.5-317灌浆钻孔孔斜测量统计表 5.2-1018检查孔（先导孔）钻孔综合柱状图 5.2-1119帷幕灌浆单元工程质量等级评定表 A.7-3一式两份，单元工程评定后监理保留一份表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆种类：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在地址的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图一致填写，如有调整则按调整后的实质情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的地址及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的 200L 搅拌槽时，考虑浆液搅拌过程中有颠簸，满槽时槽内浆量亦不足200L，依照计算每 cm水尺读数对应浆量取 4.2L ；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按 2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：依照《水工建筑物水泥灌浆施工技术规范》(DL/T5148-2001) 的有关规定；18.单元工程查收表格：依照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/T5113.1-2005 ）有关规定填写。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取4.2L；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/T5113.1-2005）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表(5.2-1)、裂隙冲洗记录表(5.2-5)、检查孔压水试验流量观测记录表(5.2-9)、先导(物探)孔水位观测记录表(5.2-3)、灌浆记录表(5.1-5)、接缝灌浆记录表（5.4-5）仅作为临时手工记录时采用；2.浆液检测记录表（表5.1-6）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表工程名称：孔号：桩号：地距： m 机高： m工程部位：合同编号：日期：年月日分队长：机长：交班班长：接班班长：先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米（压水前、后,起钻前、后）至米记录：班长：队长：技术员：监理：灌前灌后波速检测汇总（统计）表工程名称：合同编号：承建单位：监理单位：施工时段：制表：校对：审核：日期：灌浆裂隙冲洗记录表工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :机长：班长：质检：记录员：准灌证工程名称：工程部位：孔号：孔序: 桩号：设计孔深承建单位：合同编号：NO：制浆工序表用浆部位：孔号：孔序：段次段长自 m至 m计 m灌浆记录表工程名称：部位：孔号：孔序：灌浆类别：工程项目：段次段长自 m至 m计 m地面标高：日期：年月日机长: 班长: 记录员: 质检员: 监理工程师:千(百)分表抬动观测记录观测孔：孔号：试验孔：孔号：孔深：工作时间：孔段：年月日机长：班长：记录：日期：年月日灌浆施工现场统计表工程名称: 工程部位：施工单位：日期：年月日施工单位：监理单位：浆液检测记录表孔号：孔序：孔深： m 段次段长自m至 m计 m检测人：日期：灌浆现场单孔（段）验收表承建单位：工程部位：单元编号：孔口高程m：孔号：孔序：砼厚m：桩号：开竣工日期：检查孔压水试验流量观测记录表部位: 孔号: 第页共页压力阶段：孔深： m 试验段次段长自 m至 m计 m压力表高度： m 地下水位深度： m压力表压力： MPa 全压力： MPa施工单位：施工时间年月日队长：班长：记录：质检：监理：帷幕灌浆成果一览表工程名称：孔号：桩号：施工次序：孔口高程：施工单位：开竣工日期：制表：校核：审核：日期：年月日帷幕灌浆分序统计表工程名称：工程部位：高程：施工时段：技术负责人：校核：资料整理员：帷幕灌浆综合统计表工程名称：部位：高程：施工次序：第页共页技术负责：校核：资料整理员：帷幕灌浆工程完成情况表工程名称：分部工程名称：合同编号：承建单位：监理单位：制表：校对：审核：日期：年月日灌浆钻孔孔斜测量统计表承建单位：单元：仪器型号：操作记录者：校核者：日期：年月日检查孔（先导孔）钻孔综合柱状图钻孔编号：部位：钻探单位：机组号：制图：校核：帷幕灌浆单元工程质量等级评定表承包单位：合同编号：. NO：。

帷幕灌浆全套表格Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表工程名称：孔号：地面标高：m 机高：m 工程部位：合同编号：日期：年月日工时利用情况钻头钻杆机上余尺m开始终止间隔h：min h：min min岩性简述工作内容类别规格mm钻具长度m长度m根数下钻起钻孔深m进尺m孔斜%班长: 记录员: 质检员: 监理:灌浆裂隙冲洗记录表工程名称: 部位: 孔号:工程项目: 段次段长自m 至m 计m 日期:起始h：min 作业时间槽内水尺读数cm注入量单位注入冲洗压回水透水率备终止间隔加水L Lu情况注量L/min MPa力起时终时差数h：min min量班长：记录：质检：监理：灌浆记录表工程名称：部位：孔号：孔序：灌浆类别：工程项目：段次段长自m 至m 计m地面标高：日期：年月日实测单位水泥耗量kg作业时间配合比( )重量比搅拌槽标尺读数浆液单位吸灌浆浆液注入起始终止间隔时间水灰比重量水kg 灰kg 固kgh:min h:min min比3g/ cmkg/m 配制量L起始cm终止cm注入L浆量L/min压力MPa浆液注入量L注入量kg废弃量kg合计kg备注班长: 记录员: 质检员: 监理:检查孔压水试验流量观测记录表部位: 孔号:压力阶段：孔深：m 试验段次段长自m 至m 计m压力表压力：MPa 全压力：MPa施工单位：施工时间年月日日期班次时间间隔时间水尺读数cm加水量Lh min min 起时终时间隔时间耗水量L单位耗水量L/min累计耗水量L透水率Lu班长：记录：质检：监理：帷幕灌浆成果一览表工程名称：部位：孔号：施工次序：孔口高程：施工单位：开竣工日期：灌浆孔段水灰比m 孔径岩石情况简mm 述自至段长开始终止注入率(L/min)开始终止注浆L水泥用量(kg) 单位注入量注灰kg弃废kg合计kg kg/m灌浆压力MPa灌浆时间开始终止纯月：日：时：分月：日：灌min时：分段备次注12345678910封孔制表：校核：审核：日期：年月日帷幕灌浆孔允许偏差浙水- 表8.4.9.4 单位工程分部工程分项工程检验部位施工单位项目负责人质量检验标准名称及编号质量标准规定施工单位检验记录监理单位检验记录主要1帷幕灌浆的孔数、孔位布置和孔深应满足设计要求。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取4.2L；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/T5113.1-2005）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表(5.2-1)、裂隙冲洗记录表(5.2-5)、检查孔压水试验流量观测记录表(5.2-9)、先导(物探)孔水位观测记录表(5.2-3)、灌浆记录表(5.1-5)、接缝灌浆记录表（5.4-5）仅作为临时手工记录时采用；2.浆液检测记录表（表5.1-6）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取4.2L；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表工程名称：孔号：桩号：地距： m 机高： m 工程部位：合同编号：日期：年月日施工单位：现场监理：现场业主代表：先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米（压水前、后,起钻前、后）至米地面高程米年月计米记录：班长：队长：技术员：监理：灌前灌后波速检测汇总（统计）表工程名称：合同编号：承建单位：监理单位：施工时段：制表：校对：审核：日期：灌浆裂隙冲洗记录表工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :机长：班长：质检：记录员：准灌证工程名称：工程部位：孔号：孔序: 桩号：设计孔深承建单位：合同编号： NO：制浆工序表用浆部位：孔号：孔序：段次段长自 m至 m计 m灌浆记录表工程名称：部位：孔号：孔序：灌浆类别：工程项目：段次段长自 m至 m计 m地面标高：日期：年月日记录员: 质检员: 现场监理：现场业主代表：千(百)分表抬动观测记录观测孔：孔号：试验孔：孔号：孔深：工作时间：孔段：年月日机长：班长：记录：日期：年月日灌浆施工现场统计表工程名称: 工程部位：施工单位：日期：年月日施工单位：监理单位：业主单位：浆液检测记录表孔号：孔序：孔深： m 段次段长自 m至 m计 m检测人：日期：灌浆现场单孔（段）验收表承建单位：工程部位：单元编号：孔口高程m：孔号：孔序：砼厚m：桩号：开竣工日期：检查孔压水试验流量观测记录表部位: 孔号 : 第页共页压力阶段：孔深： m 试验段次段长自 m至 m计 m压力表高度： m 地下水位深度： m压力表压力： MPa 全压力： MPa施工单位：施工时间年月日记录：质检：监理：业主：工程名称：孔号：桩号：施工次序：孔口高程：施工单位：开竣工日期：制表：校核：审核：日期：年月日工程名称：工程部位：高程：施工时段：技术负责人：校核：资料整理员：帷幕灌浆综合统计表工程名称：部位：高程：施工次序：第页共页技术负责：校核：资料整理员：帷幕灌浆工程完成情况表工程名称：分部工程名称：合同编号：承建单位：监理单位：制表：校对：审核：日期：年月日灌浆钻孔孔斜测量统计表承建单位：单元：仪器型号：操作记录者：校核者：日期：年月日检查孔（先导孔）钻孔综合柱状图钻孔编号：部位：钻探单位：机组号：制图：校核：帷幕灌浆单元工程质量等级评定表承包单位：合同编号：. NO：。

帷幕灌浆验收用表格表格填写及使用说明一、表格填写1.工程名称：金安桥水电站；2.工程部位：分部工程所在部位；3.工程项目：灌浆工程；4.灌浆类别：回填灌浆、固结灌浆、帷幕灌浆或接缝灌浆等；5.地距：指孔位所在位置的开孔面至钻机底座的距离（垂直或斜距），排架上施工时为开孔口与钻机底座的距离；6.孔号、孔序及桩号：原则上按设计图或施工图统一填写，如有调整则按调整后的实际情况填写；7.压力阶段：单点法为一个压力阶段，五点法为三个压力阶段；8.全压力：需考虑地下水位所在的位置及孔斜的影响；9.承建单位：施工单位全称；10.施工单位：施工队全称；11.弃浆量：包括管路占浆、无效孔段占浆及槽内余浆；12.水尺对应浆量：采用杭探厂生产的200L搅拌槽时，考虑浆液搅拌过程中有波动，满槽时槽内浆量亦不足200L，根据计算每cm水尺读数对应浆量取；13.纯灌时间：孔段用于灌浆作业的时间，不包括中断或间歇时间；14.延灌时间：孔段自开始至结束总历时；15.栓塞压缩：每个塞球按2cm~3cm计算，压缩值与塞球规格成正比；16.内管上余：指外管顶端与内管顶端的差值；17.统计图表及竣工图：按照《水工建筑物水泥灌浆施工技术规范》(DL/T 5148-2001)的有关规定；18.单元工程验收表格：按照《水电水利基本建设工程质量等级评定标准第一部份：土建工程》（DL/）有关规定填写。

二、使用说明1.由于灌浆采用自动记录仪，孔壁冲洗记录表、裂隙冲洗记录表、检查孔压水试验流量观测记录表、先导(物探)孔水位观测记录表、灌浆记录表、接缝灌浆记录表（）仅作为临时手工记录时采用；2.浆液检测记录表（表）主要用于监理人员检测浆液比重,施工单位临时采用手工记录时检测浆液比重亦用此表；3.上表中备注栏标注“一式两份”的表格，由施工单位填写；施工单位、监理单位各保存一份。

钻孔记录表工程名称：孔号：桩号：地距： m 机高： m工程部位：合同编号：日期：年月日分队长：机长：交班班长：接班班长：先导(物探)孔水位观测记录表部位孔号孔深米第页共页钻孔中测点距地面高米试验段自米（压水前、后,起钻前、后）至米地面高程米年月计米记录：班长：队长：技术员：监理：灌前灌后波速检测汇总（统计）表工程名称：合同编号：承建单位：监理单位：施工时段：制表：校对：审核：日期：灌浆裂隙冲洗记录表工程名称: 部位: 孔号:桩号:工程项目: 段次段长自 m至 m计 m 日期 :机长：班长：质检：记录员：准灌证工程名称：工程部位：孔号：孔序: 桩号：设计孔深承建单位：合同编号：NO：制浆工序表用浆部位：孔号：孔序：段次段长自 m至 m计 m灌浆记录表工程名称：部位：孔号：孔序：灌浆类别：工程项目：段次段长自 m至 m 计 m地面标高：日期：年月日机长: 班长: 记录员: 质检员:监理工程师:千(百)分表抬动观测记录观测孔：孔号：试验孔：孔号：孔深：工作时间：孔段：年月日机长：班长：记录：日期：年月日灌浆施工现场统计表工程名称: 工程部位：施工单位：日期：年月日施工单位：监理单位：浆液检测记录表孔号：孔序：孔深： m 段次段长自m至 m计 m检测人：日期：灌浆现场单孔（段）验收表承建单位：工程部位：单元编号：孔口高程m：孔号：孔序：砼厚m：桩号：开竣工日期：检查孔压水试验流量观测记录表部位: 孔号: 第页共页压力阶段：孔深： m 试验段次段长自 m至 m计 m压力表高度： m 地下水位深度： m压力表压力： MPa 全压力： MPa施工单位：施工时间年月日队长：班长：记录：质检：监理：帷幕灌浆成果一览表工程名称：孔号：桩号：施工次序：孔口高程：施工单位：开竣工日期：制表：校核：审核：日期：年月日帷幕灌浆分序统计表工程名称：工程部位：高程：施工时段：技术负责人：校核：资料整理员：帷幕灌浆综合统计表工程名称：部位：高程：施工次序：第页共页技术负责：校核：资料整理员：帷幕灌浆工程完成情况表工程名称：分部工程名称：合同编号：承建单位：监理单位：制表：校对：审核：日期：年月日灌浆钻孔孔斜测量统计表承建单位：单元：仪器型号：操作记录者：校核者：日期：年月日检查孔（先导孔）钻孔综合柱状图钻孔编号：部位：钻探单位：机组号：制图：校核：帷幕灌浆单元工程质量等级评定表承包单位：合同编号：. NO：。
