一、车辆段信号平面布置图车辆段信号平面布置图是根据委托单位提供的站场缩尺平面图绘制成的有关信号设备布置情况的技术图纸。
它应能正确反映出道岔直向位置、列车和调车信号机的布置情况及设置地点、轨道电路区段的划分及股道的运用情况。
（一）集中区集中区就是确定站场内那些信号设备由信号楼集中控制，用来进行划分。
（二）设备坐标在信号平面布置图最上方有一表格，表格内坐标为信号机或道岔岔尖至信号楼中心的距离。
如图1-1所示。
图1-1 信号设备坐标在信号平面布置图中，信号楼的坐标定为0坐标，信号机一栏中，第一行填写信号机坐标值，第二行填写信号机名称，如Z1信号机其距离信号楼中心距离为720米。
道岔一栏中，第三行是道岔坐标值，第四行是道岔名称，如1号道岔岔尖距信号楼中心距离275米。
警冲标坐标则直接在图中警冲标附近标注。
信号机处的两钢轨绝缘，原则上应当和信号机并列。
安装信号机处的钢轨绝缘允许在一定范围内变动。
进站、调车信号机处钢轨绝缘允许安装在信号机前方或后方各1m的范围内；出战信号机的钢轨绝缘可装在信号机前方1m或后方6.5m范围内。
如钢轨绝缘处无信号机，需在其上添加该钢轨绝缘坐标，如53号道岔前方有钢轨绝缘节，但该处无信号机需在钢轨绝缘上方标注“（119）”，如图1-2所示。
图1-2 绝缘节坐标（三）图纸信息表在信号施工或竣工图纸中，每页右下角都有该图纸的信息表，施工图或竣工图主要内容包括绘制单位、设计人员信息、工程名称、图别、日期、图号等。
图号是快速查找所需图纸的重要标记，在每本图册的目录中，都有每页图的图号，查找时，只需比对图号，就可快速找到相应图纸。
如图1-3是举例车辆段施工图的图纸信息。
图1-3 图纸信息示意图（四）库线有效长度库线有效长度是该车辆段用于停放列车的股道有效长度表，表中一般包含股道名称，股道的起止位，有效长度数值等内容。
库线有效长度在铁路信号中也叫股道有效长度。
如图1-4所示。
图1-4 库线有效长度表车辆段停放列车是其重要功能之一，存放列车股道的长度，对于车辆段内停车数量有着决定作用。
车站信号控制系统课程设计专业：轨道交通信号与控制班级：电1302-2＿＿＿＿＿姓名：王英达＿＿＿＿＿＿学号： 20212751＿＿＿＿＿指导教师：胡晓娟＿＿＿＿＿＿一设计概括本课程设计是我们在学完车站信号自动控制课程之后，进行的一次综合性和实践性训练的教学环节，是对课堂所学知识的巩固和提高，使我们能够综合运用车站信号自动控制专业知识和其它先修课程的知识去分析、解决实际问题，培养工程设计的基本技能，为后续课程的学习和毕业设计做准备，为今后从事科学研究、工程技术工作打下较坚实的基础。
本课程设计是在本学期学完6502电气集中课程以及前面已学信号基础设备、铁路信号运营基础课程之后进行的一次综合性和实践性的教学环节。
目的是通过实践对课堂所学知识的进行再一次的巩固和提高，使得理论与实践得以兼顾，同时使用CAD绘图软件绘制图形，提高了我们熟练使用绘图软件的能力，通过查阅手册、资料，培养设计的基本技能。
通过这次课程设计，对所学专业课做了进一步深化和进一步巩固，从而有了更系统化的认识，为后续课程的学习和毕业设计打下坚实的基础内容：参观交通学院沙盘，石家庄铁路运输学校及我校的铁道信号实训基地的情况，将每一部分的情况进行介绍，包括画出车站信号平面布置图，对信号平面布置图进行介绍，用什么系统进行的控制，该控制系统有什么特点。
并比较不同系统的异同点。
所有人自由结组，每组人数为6、7人，每人完成其中的一部分。
一、1、绘制车站信号平面布置图2、组合连接图3、联锁表4、控制台盘面图二、1、方向继电器电路2、按钮继电器电路3、6线制选岔电路三、7线、8线四、9线、10线五、11线、信号辅助继电器电路、锁闭继电器、轨道反复示继电器电路、CJ继电器电路六、计算机联锁系统制式的选择组合排列表、采集、驱动电路的设计，室外设备控制电路的设计（信号机、道岔）七、分线盘的配线、组合侧面端子的配线小组内进行交流，每个人对自己所做的部分进行讲解、讨论学习。
信号工考试：铁路信号工考试答案（三）1、单选ZPW-2000A型无绝缘轨道电路在载频为2咖HZ区段，设置的补偿电容容量为OOA.40μFB.46μFC.50μFD.55μF正确答案：C2、填空题（江南博哥）在绘制车站信号平面布置图时.，按照规定将下行咽喉绘制在图纸的。
正确答案：左侧3、单选下述哪项不是深II度烧伤的特点OA,创面可有或无水疱B.创面痛觉迟钝C.有时可见树枝状栓塞血管D∙如无感染，3-4周可愈合E.愈合后多留有增生性瘢痕正确答案：C参考解析：本题主要了解对烧伤深度的基本掌握情况。
4、单选提供给一体化机车信号主机工作的I1.OV电源从O插座输入。
Λ.X26B.X25C.X24D.X23或X22正确答案：A5、问答题三相交流电源屏是如何进行断相保护的？正确答案：三相交流电源屏是靠相序保护器来进行断相保护的。
因为相序保护器不仅能以对其监督的电源进行相序保护，还有进行断相保护的功能，所以只需用相序保护器就可完成断相保护功能。
6、填空题感应调压器有单相和O之分。
正确答案：三相7、单选机车信号记录数据经转储后保存在软件安装目录下O文件夹中。
A、/dataB、/test-dataC、/记录数据D、/机车信号记录器正确答案：B8、填空题JT-C系列机车信号设备由机车蓄电池供电，标称电压OV。
设备在77V~138V（标称电压的-30%~+25用）供电电压范围内，应能正常工作。
正确答案：I1.O9、问答题在进站信号机显示两个黄灯后，第二位黄灯因故灭灯，此时进站信号机显示会发生什么变化？为什么？正确答案：在进站信号机显示两个黄灯以后，第二位黄灯因故灭灯，此时进站信号机显示禁止信号一红灯。
因为在进站信号点灯的第一位黄灯电路中串接了2DJ 前接点，当第二位黄灯灭灯时，由于2DJI-DJI-1.XJI,使第一位黄灯也灭灯、信号关闭，改点禁止灯光一红灯。
10、问答题什么是绝对信号？正确答案：绝对信号是指列车必须无条件遵守的停车信号。
一、车辆段信号平面布置图车辆段信号平面布置图是根据委托单位提供的站场缩尺平面图绘制成的有关信号设备布置情况的技术图纸。
它应能正确反映出道岔直向位置、列车和调车信号机的布置情况及设置地点、轨道电路区段的划分及股道的运用情况。
（一）集中区集中区就是确定站场内那些信号设备由信号楼集中控制，用来进行划分。
（二）设备坐标在信号平面布置图最上方有一表格，表格内坐标为信号机或道岔岔尖至信号楼中心的距离。
如图1-1所示。
图1-1 信号设备坐标在信号平面布置图中，信号楼的坐标定为0坐标，信号机一栏中，第一行填写信号机坐标值，第二行填写信号机名称，如Z1信号机其距离信号楼中心距离为720米。
道岔一栏中，第三行是道岔坐标值，第四行是道岔名称，如1号道岔岔尖距信号楼中心距离275米。
警冲标坐标则直接在图中警冲标附近标注。
信号机处的两钢轨绝缘，原则上应当和信号机并列。
安装信号机处的钢轨绝缘允许在一定范围内变动。
进站、调车信号机处钢轨绝缘允许安装在信号机前方或后方各1m的范围内；出战信号机的钢轨绝缘可装在信号机前方1m或后方6.5m范围内。
如钢轨绝缘处无信号机，需在其上添加该钢轨绝缘坐标，如53号道岔前方有钢轨绝缘节，但该处无信号机需在钢轨绝缘上方标注“（119）”，如图1-2所示。
图1-2 绝缘节坐标（三）图纸信息表在信号施工或竣工图纸中，每页右下角都有该图纸的信息表，施工图或竣工图主要内容包括绘制单位、设计人员信息、工程名称、图别、日期、图号等。
图号是快速查找所需图纸的重要标记，在每本图册的目录中，都有每页图的图号，查找时，只需比对图号，就可快速找到相应图纸。
如图1-3是举例车辆段施工图的图纸信息。
图1-3 图纸信息示意图（四）库线有效长度库线有效长度是该车辆段用于停放列车的股道有效长度表，表中一般包含股道名称，股道的起止位，有效长度数值等内容。
库线有效长度在铁路信号中也叫股道有效长度。
如图1-4所示。
图1-4 库线有效长度表车辆段停放列车是其重要功能之一，存放列车股道的长度，对于车辆段内停车数量有着决定作用。

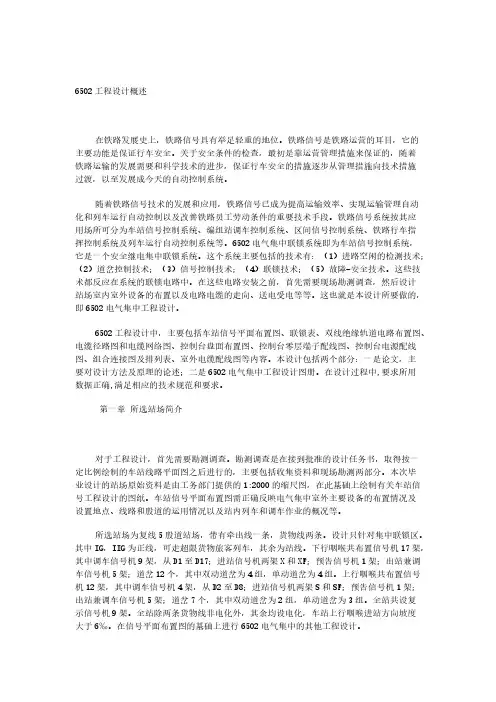

6502工程设计概述在铁路发展史上，铁路信号具有举足轻重的地位。
铁路信号是铁路运营的耳目，它的主要功能是保证行车安全。
关于安全条件的检查，最初是靠运营管理措施来保证的，随着铁路运输的发展需要和科学技术的进步，保证行车安全的措施逐步从管理措施向技术措施过渡，以至发展成今天的自动控制系统。
随着铁路信号技术的发展和应用，铁路信号已成为提高运输效率、实现运输管理自动化和列车运行自动控制以及改善铁路员工劳动条件的重要技术手段。
铁路信号系统按其应用场所可分为车站信号控制系统、编组站调车控制系统、区间信号控制系统、铁路行车指挥控制系统及列车运行自动控制系统等。
6502电气集中联锁系统即为车站信号控制系统，它是一个安全继电集中联锁系统。
这个系统主要包括的技术有：（1）进路空闲的检测技术；（2）道岔控制技术；（3）信号控制技术；（4）联锁技术；（5）故障-安全技术。
这些技术都反应在系统的联锁电路中。
在这些电路安装之前，首先需要现场勘测调查，然后设计站场室内室外设备的布置以及电路电缆的走向、送电受电等等。
这也就是本设计所要做的，即6502电气集中工程设计。
6502工程设计中，主要包括车站信号平面布置图、联锁表、双线绝缘轨道电路布置图、电缆径路图和电缆网络图、控制台盘面布置图、控制台零层端子配线图、控制台电源配线图、组合连接图及排列表、室外电缆配线图等内容。
本设计包括两个部分：一是论文，主要对设计方法及原理的论述；二是6502电气集中工程设计图册。
在设计过程中,要求所用数据正确,满足相应的技术规范和要求。
第一章所选站场简介对于工程设计，首先需要勘测调查。
勘测调查是在接到批准的设计任务书，取得按一定比例绘制的车站线路平面图之后进行的，主要包括收集资料和现场勘测两部分。
本次毕业设计的站场原始资料是由工务部门提供的1:2000的缩尺图，在此基础上绘制有关车站信号工程设计的图纸。
车站信号平面布置图需正确反映电气集中室外主要设备的布置情况及设置地点、线路和股道的运用情况以及站内列车和调车作业的概况等。
车站信号平面布置图是根据站场缩尺平面图绘制成的有关设备布置情况的技术图纸，它所含的内容是电气集中所有后续技术图纸的设计依据。
绘制信号平面布置图时应包括以下内容：
1、信号楼及设置位置，并标出公里标以及其外墙至最近线路中心的距离（m，下同）。
2、联锁区的全部线路以及与联锁区有密切联系的非联锁区线路的入口。
3、联锁区的全部道岔，并应标出每组道岔的岔间距信号楼中心的距离（统算坐标，下同）。
4、信号机的布置及每架信号机的坐标点。
5、股道上及咽喉区内与信号机有关的，及侵入限界的绝缘节处的警冲标位置。
6、分割轨道区段的轨端绝缘节，并应标明绝缘节的坐标（与信号机同一坐标的渡线上的绝缘节除外）。
7、车站股道应以箭头表示其接车方向。
当某一股道仅作为接车线时，在图中应与同时具有接、发车性质的线区分开；正线应以粗线条表明；各股道间要表明间距；如为机车运行线或股道上接发超限货物列车时都要表明相应符号。
8、对集中道岔、色灯信号机、股道及轨道电路区段均应标出编号和名称。
9、进站信号机外方制动距离内进站方向为超过0.6%的下坡道时，应画出接近车站的制动距离内线路坡道示意图。
10、如有局控道岔时，应将局控道岔用圆圈标出，并标明局控盘的坐标。
11、应附有道岔类型及股道有效长度的统计表。
下面就我所设计的站场平面布置图中的内容、要求及设计方法做如下说明：
一、联锁区的划分
在信号平面布置图内只包括联锁区内的线路和道岔以及与联锁区有密切联系的非联锁区线路，因此在拿到站场缩尺平面后应首先确定联锁区的范围。
只有联锁区内的道岔，才
需要由信号楼集中控制，也只有在联锁区内的信号设备，才需要考虑联锁关系。
因此，确定联锁区的范围也就是确定电气集中的设计范围。
凡系列车进路以及与列车进路有关系的调车进路上的道岔都应划入联锁区。
对于某些可划可不划的个别道岔，若划入联锁区较为有利，则以划入为宜。
二、信号楼的布置
在电气集中车站上，为了便于集中统一指挥车站运输工作，需要设置一个信号楼。
选择信号楼的合适位置，应考虑：
1、便于了望，使用电缆最少。
2、便利运转部门与其他部门联系。
3、有利的地形及较好的环境，便于信号、通信、电力各种电缆或架空线引入。
4、靠近接发列车股道和集中区等。
根据本站的具体情况，将信号楼设置在车站的下方。
三、在联锁区划定之后，应确定联锁区道岔的定位位置。
道岔平时所处的位置标为定位。
在排列进路时若需要改变位置，则改变后的位置标为反位。
道岔应开向作业比较繁忙的线路为定位。
确定道岔定位位置时应遵守的原则：
1、单线区段车站的正线上的进站道岔，应以车站两端向不同的线路开通为某定位，根据左侧行车制决定哪一个应开通侧线。
2、复线正线上的进站道岔为各该正线开通的位置。
3、所有区间及站内正线上的其它道岔，除引向安全线及避难线者外，均向各该正线开通的位置。
4、引向安全线、避难线的道岔，为向各该安全线和避难线开通的位置。
5、侧向上的道岔除引向安全线和避难线者外，为向列车进路开通的位置。
6、在决定道岔位置时，特别应注意那些可以划成双动道岔的应尽量划成双动道岔，不
仅可以节省电缆和继电器，而且可以对进路起到防护作用。
四、信号机的布置
装有电气集中设备的车站，列车和调车作业都是通过信号机的显示进行指挥的。
固而
车站线路设有能否被充分的利用及使用中是否具有最大的灵活性，很大程度上取决于信号
机的布置。
所以合理的布置信号机是工程设计中一项很重要的工作。
布置信号机之前，应首先对车站线路运行情况，如到发线股道是单方向固定使用，
还是上、下行兼用，以及咽喉区调车区作业情况等进行充分了解。
然后，再根据技规有关
规定对全站信号机进行布置。
一般先把列车信号机布置好，再布置调车信号机。
（一）进站信号机的布置
为了对由区间线路驶向车站内方的接车进路进行防护，因此在每一方向的进站口道岔
外方，列车运行前进方向线路的左侧，应设置进站信号机。
进站信号机应设于距进站道岔
尖轨尖端（顺向为警冲标）不少于50米的地方。
在确定进站信号机设置地点时，除应满足上述基本要求外，还应结合勘测调查和收集
到的资料，考虑下述几种情况：
1、进站信号机在初步确定位置后，还应根据曲线弯度和了望条件考虑是否能保证信号机有不少于1000米的显示距离。
如遇到弯道，根据显示距离的要求，可以适当的移动位置，但不宜超过600米。
2、站内调车作业如果需要利用进站信号机的后方线路，进站信号机应向外移，移至其后方线路能够容纳最大长度的调车车列的地点，但原则上不超过400米。
3、当进站信号机初步确定的地点恰好在长大上坡道，考虑到列车车列若停在进站信号机前，启动时有困难，应将进站信号机移至坡道较小的地方。
4、在非自动闭塞区段，进站信号机至正线同方向出站信号机之间的距离不得小于列车的制动距离；在自动化区段，两者的距离不应小于一个闭塞分区的长度。
5、在电气化区段，进站信号机应设于站内接触网和区间接触网交界处外方300米处。
进站信号机采用透镜式色灯信号机，显示距离为1000米，显示意义如下：
一个红灯表示停车，不允许进站；
一个绿灯表示按规定速度由正线通过车站；
一个黄灯表示注意，允许列车以规定速度进正线停车；
两个黄灯表示减速进到发线停车；
月白和红灯表示引导，允许不停车减速进站，随时准备停车。
（二）出站信号机的布置
为了禁止或准许列车由车站开往区间，车站内有发车作业的到发线股道上，均应装设出站信号机。
另外，对于有发车作业的编组场，为了提高行车效率，可在编组线头部适当的地点设置出站信号机，并在有发车作业的编组线警冲标内方装设发车作业表示器。
在确定出站信号机设置地点时，在不侵入限界的条件下，主要应从最大限度的利用股道有效长度考虑来确定出站信号机的设置地点。
为此，信号机应尽量向道岔群方向靠拢，设置在距警冲标不少于3.5米，不大于4米的地方。
由于Ⅱ股道为正线，有高速列车通过，在布置出站信号机时应设为高柱，以保证其最大的显示距离，其余股道设置为矮柱信号机。
本站上下行均只有一个出站方向，所以设置为4显示的信号机，只有一个绿灯。
（三）调车信号机的布置
调车信号机是为在集中区进行调车作业而设计的一种信号机。
调车作业一般是利用牵出线与到发线，咽喉区与到发线之间的线路进行的。
调车作业主要有车辆的摘挂、取送、转线、机车出入库和平面溜放等整编作业。
另外，在没有编组线的车站或大型编组站上，有大量的列车解体、编组作业，需要将到达的列车从编组线拉到到发线上来发车。
以上这些调车作业都需要靠调车信号机来解决。
下面对本设计中的调车信号机的布置说明如下：
1、在尽头线、机车出库线、机待线、牵出线及编组线向集中入口处都设置调车信号机
进行防护。
2、在咽喉区对向道岔岔尖前应设置调车信号机，以便满足调车折返转线作业的要求。
3、在两个背向道岔之间，如可以构成一定长度的无岔区段时（一般不少于50米）应设置调车信号机，以便在无岔区段内存放车辆，满足转线作业的需要。
4、为满足平行作业，应设置起阻挡作用的调车信号机。
5、在局股道进行调车作业时，为减少机车车辆的走行距离，不使车辆全部进入股道就能中途折回，可设置调车信号机，以便调车车列折返用。
6、为了利用进站信号机内方正线区段进行牵出转线作业，在进站信号机内方设一无岔区段和供调车折返用的调车信号机。
7、为了利用出站及接车进路信号机进行调车作业，因此在这些信号机上应该装上调车灯光显示。
8、对到发线股道中没有道岔时，应设调车信号机进行防护。
调车信号机一般采用矮型。
对于设在牵出线、场间联络线、机车定行线及专用线上的调车信号机，因要求有较长的显示距离，一般采用高柱。
总之，各种信号机的设置都应符合接近限界的要求。
