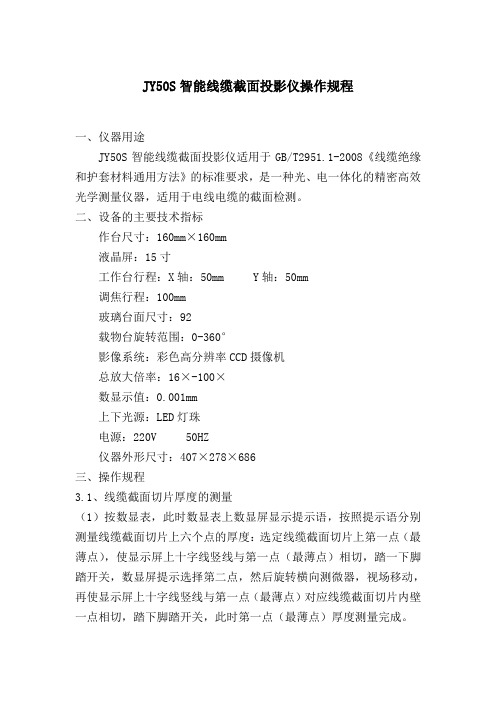

JY50S智能线缆截面投影仪操作规程一、仪器用途JY50S智能线缆截面投影仪适用于GB/T2951.1-2008《线缆绝缘和护套材料通用方法》的标准要求，是一种光、电一体化的精密高效光学测量仪器，适用于电线电缆的截面检测。

二、设备的主要技术指标作台尺寸：160mm×160mm液晶屏：15寸工作台行程：X轴：50mm Y轴：50mm调焦行程：100mm玻璃台面尺寸：92载物台旋转范围：0-360°影像系统：彩色高分辨率CCD摄像机总放大倍率：16×-100×数显示值：0.001mm上下光源：LED灯珠电源：220V 50HZ仪器外形尺寸：407×278×686三、操作规程3.1、线缆截面切片厚度的测量（1）按数显表，此时数显表上数显屏显示提示语，按照提示语分别测量线缆截面切片上六个点的厚度：选定线缆截面切片上第一点（最薄点），使显示屏上十字线竖线与第一点（最薄点）相切，踏一下脚踏开关，数显屏提示选择第二点，然后旋转横向测微器，视场移动，再使显示屏上十字线竖线与第一点（最薄点）对应线缆截面切片内壁一点相切，踏下脚踏开关，此时第一点（最薄点）厚度测量完成。

（2）数显屏上提示测量第二点：按照标准转动工作台转过60度，选定第二点，重复上述第一点的测量方式测量完成第二点。

（3）然后依次按照数显屏提示测量完成第三、四、五、六点，完成第六点测量后，数显屏提示按打印或按其他键继续。

3.2、线缆截面切片直径的测量将线缆截面切片牢靠的安装在测量台上后，开始转动调焦手轮，求得清晰的视场。

（1）按数显表上QUIT健。

（2）按数显表上数字键2，此时数显表上数显屏显示提示语，按提示语分别测量线缆截面切片上外径3个点的厚度。

（3）选定线缆截面切片上第一点，使显示屏上十字线竖线与这点相切，踏一下脚踏开关，数显屏提示选择第二点，然后旋转横向测微器，视场移动，再使显示屏上十字线竖线与第一点对应线缆截面切片外径一点相切，踏下脚踏开关，此时第一点外景测量完成。

电缆故障检测仪说明书第一节概述有线通信的畅通和电力的输送有赖于电缆线路的正常运行。

一旦线路发生障碍，就会造成通信及时查出故障并迅速予以排除，就会造成很大的经济损失和不良的社会影响。

因而，电缆故障测试仪是维护各种电缆的重要工具。

电缆故障智能测试仪采用了多种故障探测方式，应用当代最先进的电子技术成果和器件，采用计算机技术及特殊性电子技术，结合本公司长期研制电缆测试仪的成功经验而推出的高科技，智能化，功能全的全新产品。

电缆故障智能测试仪是一套综合性的电缆故障探测仪器。

能对电缆的高阻闪络故障，高低阻性的接地，短路和电缆的断线，接触不良等故障进行测试，若配备声测法定点仪，可准确测定故障点的精确位置。

特别适用于测试各种型号、不同等级电压的电力电缆及通信电缆。

第二节功能介绍及技术指标一、功能介绍1．功能齐全测试故障安全、迅速、准确。

仪器采用低压脉冲法和高压闪络法探测，可测试电缆的各种故障，尤其对电缆的闪络及高阻故障可无需烧穿而直接测试。

如配备声测法定点仪，可准确测定故障的精确位置。

2．试精度高仪器采用高速数据采样技术，A/D采样速度为100MHz，使仪器读取分辨率为1m，探测盲区为1m。

3．智能化程度高测试结果以波形及数据自动显示在大屏幕液晶显示屏上，判断故障直观。

并配有全中文菜单显示操作功能，无需对操作人员作专门的训练。

4．具有波形及参数存储，调出功能采用非易失性器件，关机后波形、数据不易失。

5．具有双踪显示功能。

可将故障电缆的测试波形与正常波形进行对比，有利于对故障进一步判断。

6．具有波形扩展比例功能。

改变波形比例，可扩展波形进行精确测试。

7．可任意改变双光标的位置，直接显示故障点与测试点的直接距离或相对距离。

8．具有根据不同的被测电缆随时修改传播速度功能。

9．小体积便携式外形，内装可充电的电池供电，方便携带和使用。

二、主要技术指标1．应用范围及用途仪器可测试各种型号的电力电缆（电压等级1KV～35KV）和市话电缆、调频通信电缆、同轴电缆及金属架空线路上发生的短路、接地、高阻泄漏，高阻闪络性故障和电缆的断线、接触不良等故障。

电缆敷设及绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电缆敷设及绝缘电阻测试试验日期2010-11-11施工执行标准名称及编号GB50303-2002测试仪器型号、精度兆欧表ZC25B-2500V试验日期2010-11-11施工图号D-18生产厂家电缆编号规格型号起点终点敷设方式电缆头型式中间头数量绝缘电阻（m）AB AC BC AN BN CNWM-1YJV-5×65AA PXFF-1穿管直埋干封头⁄500500500500500500 WM-2YJV-5×65AA PXFF-2穿管直埋干封头⁄500500500500500500 WP-MW YJV22-5×65AA门卫穿管直埋干封头⁄500500500500500500PM KVV22-4×2.5主厂房照明箱净化棚照明穿管直埋干封头⁄50050050050050050012LD YJV-4×4.05AA1#风机桥架干封头⁄500500500500500500 22LD YJV-4×4.05AA2#风机桥架干封头⁄500500500500500500 32LD YJV-4×4.05AA3#风机桥架干封头⁄500500500500500500 42LD YJV-4×4.05AA4#风机桥架干封头⁄500500500500500500 52LD YJV-4×4.05AA5#风机桥架干封头⁄500500500500500500 62LD YJV-4×4.05AA6#风机桥架干封头⁄500500500500500500电线绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电线绝缘电阻测试施工日期2010.施工执行标准名称及编号GB50303-2002项目经理卢晓明测试仪器型号、精度ZC-7试验日期2010-11.8回路编号线路型号、规格、敷设方法绝缘电阻（MΩ）AB AC BC AN BN CN APE BPE CPE NPEAL-PXTR490500480480480500480450470470WL1ZRBV-2.5暗敷480500500WL 2ZRBV-2.5暗敷500480500WL 3ZRBV-2.5暗敷500500500WL 4ZRBV-2.5暗敷490500450WL 5BV-0.5-5×2.5暗敷500480490500500WL6YZV22-5×6 暗敷500480490500450ZLK.BJQK45047047049050048048048050048012LDYJV-4×4.0暗敷49048049550022LDYJV-4×4.0暗敷50048050047532LDYJV-4×4.0暗敷50048050050042LDYJV-4×4.0暗敷50048047550052LDYJV-4×4.0暗敷45048050050062LDYJV-4×4.0暗敷500480480480验收结论施工单位合格项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010 年 11月 8 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日电线绝缘电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称电线绝缘电阻测试施工日期2010.施工执行标准名称及编号GB50303-2002项目经理卢晓明测试仪器型号、精度ZC-7试验日期2010-11.8回路编号线路型号、规格、敷设方法绝缘电阻（MΩ）AB AC BC AN BN CN APE BPE CPE NPEPXT-F450470470490500480480480500480 ZRBV-2.5 暗1N1敷4801N2ZRBV-2.5 暗敷4901N3ZRBV-2.5 暗敷4701N4ZRBV-2.5 暗敷4901N5ZRBV-2.5 暗敷4801N6ZRBV-2.5 暗敷5005005001N7ZRBV-2.5 暗敷470500500PM ZRBV-2.5 暗敷500PXT-F4504704704905004804804805004802N1ZRBV-2.5 暗敷5002N2ZRBV-2.5 暗敷5002N3ZRBV-2.5 暗敷4902N4ZRBV-2.5 暗敷5002N5ZRBV-2.5 暗敷5005005002N6ZRBV-2.5 暗敷4905005002N7ZRBV-2.5 暗500500500敷验收结论施工单位合格项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010 年11 月 8 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月日接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-4测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-4测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：专业监理工程师（签名）：（建设单位项目专业技术负责人）2010年10月5 日年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号车棚D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：施工单位验收结论项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结 论设计值实测值温度（℃天气情况 室内基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10 月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年 月接地电阻测试记录编号：单位工程名称分部工程名称建筑电气分项工程名称接地电阻测试试验日期2010-10-5施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1测试仪器型号、精度ZC-8测试部位接地性质接地电阻（Ω）测试环境结论设计值实测值温度（℃天气情况室外基础接地<10.330晴合格简图或备注：验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10 月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期2010-11-11施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气发电机主厂房D-3试运行日期盘柜编号测试电流值(A)时间PXT-F1PXT-F2ZLK.BJQK A B C A B C A B C24797879807980797879试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月11日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期2010-11-10施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号填埋气预处理厂房D-1试运行日期盘柜编号测试电流值(A)时间PMA B C A B C A B C24807980试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月10 日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月照明全负荷通电试运行记录编号：单位工程名称分部工程名称建筑电气分项工程名称照明全负荷通电试运行试验日期施工执行标准名称及编号GB50303-2002项目经理卢晓明施工图号门卫D-1试运行日期盘柜编号测试电流值(A)时间ALA B C A B C A B C24797879试运行结论：合格验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：年月日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月线路、插座、开关接线检查记录编号：单位工程名称分部工程名称建筑电气分项工程名称线路插座开关检查接线项目经理卢晓明施工执行标准名称及编号GB50303-2002施工图号D-2施工日期配电箱及回路编号线路插座开关颜色连接接线位置接地线连接接线控制顺序通断方向PXT-F-1N1一致可靠正确可靠可靠正确正确PXT-F-1N2一致可靠正确可靠可靠正确正确PXT-F-1N3一致可靠正确可靠可靠正确正确PXT-F-1N4一致可靠正确可靠可靠正确正确PXT-F-1N5一致可靠正确可靠可靠正确正确PXT-F-1N6一致可靠正确可靠可靠正确正确PXT-F-1N7一致可靠正确可靠可靠正确正确PXT-F-PM一致可靠正确可靠可靠正确正确PXT-F-2N1一致可靠正确可靠可靠正确正确PXT-F-2N2一致可靠正确可靠可靠正确正确PXT-F-2N3一致可靠正确可靠可靠正确正确PXT-F-2N4一致可靠正确可靠可靠正确正确PXT-F-2N5一致可靠正确可靠可靠正确正确PXT-F-2N6一致可靠正确可靠可靠正确正确PXT-F-2N7一致可靠正确可靠可靠正确正确验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年11月11日专业监理工程师（签名）：（建设单位项目专业技术负责人）年月漏电保护器模动作拟试验记录编号：单位工程名称分部工程名称建筑电气分项工程名称低压电气动力设备检测项目经理卢晓明施工执行标准名称及编号GB50303-2002试验日期测试仪器试验部位施工图号漏电保护器型号、规格标准要求试验结果漏电动作电流（mA）漏电动作时间（s）漏电动作电流（mA）漏电动作时间（s）验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：2010年10月5 日专业监理工程师（签名）：（建设单位项目专业技术负责人）漏电保护器模动作拟试验记录编号：单位工程名称分部工程名称建筑电气分项工程低压电动机项目经理卢晓明名称施工执行标准名称及编号GB50303-2002试验日期2010.12.6环境温度（℃）试验部位施工图号漏电保护器型号、规格标准要求试验结果漏电动作电流（mA）漏电动作时间（s）漏电动作电流（mA）漏电动作时间（s）PXT-1N6D-3DPNVIGI16A+0.03A300.1270.08 PXT-F1N7D-3DPNVIGI16A+0.03A300.1280.09 PXT-F2N5D-3DPNVIGI16A+0.03A300.1270.08 PXT-F2N6D-3DPNVIGI16A+0.03A300.1280.08 PXT-F2N7D-3DPNVIGI16A+0.03A300.1290.1 PXTRL3D-3DPNVIGI16A+0.03A300.1270.09 PXTRL1D-3DPNVIGI16A+0.03A300.1280.09验收施工单位项目专业质量检查员（签名）：专业监理工程师（签名）：结论项目专业技术负责人（签名）：2010年10月5 日（建设单位项目专业技术负责人）电机试运转记录编号：单位工程名称分部工程名称建筑电气分项工程名称低压电动机项目经理卢晓明施工执行标准名称及编号GB50303-2002试验日期2010.11.8环境温度（℃）26℃电机编号检查记录机械名称防爆轴流风机电机铭牌型号PT35-11-6.3额定功率（kw）2.2额定电压（V）380额定电流（A）7额定转速（r∕mm）1450直流电阻A B C A B C A B C A B C A 定子（Ω）1.4 1.4061.398转子（Ω）绝缘电阻定子（MΩ）670675670转子（MΩ）启动电流（A）空载电流（A）直流电阻过电流（A）热元件（A0电机温度（℃）454545试运转时间（h）2试运转情况正常接地线情况良好验收结论施工单位项目专业质量检查员（签名）：项目专业技术负责人（签名）：专业监理工程师（签名）：（建设单位项目专业技术负责人）2010年月日年。

电线电缆的性能要求与检测项目第一节电线电缆产品的性能要求任何产品的性能要求来源于而大方面：一是基本使用功能提出的要求，即要求产品在预订的使用寿命期内能充分，并力求最佳地满足使用所需要的基本技术要求。

二是产品应能适应所使用的环境、使用状况以及安装敷设过程中的各种各样境况而提出的技术要求。

即要求产品在上述这些情况下使用时，应尽可能的具备相应地抵抗各种外界因素损害其基本功能的能力，保证产品的正常工作。

这些，对于电线电缆产品也是同样的，但由于它的品种范围广，大量的品种是为了满足不同的使用环境、使用状况等而出现的。

因此从总体上讲，线缆产品的性能要求涉及面非常广；特别是有许多性能要求（主要是因环境、使用状况、安装敷设过程中提出的）是大多数机电产品所没有的，或不可能有的；这就增加了线缆产品中性能要求的多样性和复杂性。

一.基本的使用功能要求从线缆产品的传输功能来讲，用于三大领域即电力系统、信息系统和作为电磁能量转换的元件的所有电线电缆产品，本质只有传输电流和传递信息电磁波两大类。

下面分别以电力电缆和市内通信电缆两个类别为例进行说明。

(一)电力电缆使用功能要求电力电缆应具有的使用功能是：安全、可靠地传输大容量的电能。

由此提出对电力电缆的基本性能要求是：1.良好的导电性能即导体的电阻要小，从而可控制导线通过电流时产生导线损耗（I2R）,和线路的电位降（I2R）。

2.优良的电绝缘性能要求绝缘层的绝缘电阻要高；绝缘层被高电压破坏（击穿）的抵抗能力要强、即绝缘层的击穿试验电压值要比工作电压有较大的裕度；以及介质损耗要小，以免介质（即绝缘体）在工作状态下因自身发热量大而降低材料的电绝缘性能。

由于绝缘材料大多数为高分子材料（天然或合成），因此其使用寿命极为重要。

3.要保证工作状态下的热平衡电力电缆在传输电流时，电缆因导体电阻发热、介质损耗发热等，因此本身是一个热源。

在电缆结构设计时，必须使其所发的热能够向外界发散而到达一种稳定的热平衡；否者电缆将无法工作。

常用基本电工工具及仪器仪表电工在安装和维修各种供配电电路、电气设备时，都离不开各种电工工具。

常用的电工工具种类繁多，用途广泛，下面将逐一介绍。

一验电器为能直观地确定电器设备、线路是否带电，使用验电器是一种及方便又简单的方法。

验电器是一种电工常用的工具。

验电器分低压验电器和高压验电器。

1.1、低压验电器低压验电器又称测电笔（简称电笔），检测范围为60～500V，有钢笔式和螺丝刀式两种。

验电笔只能在380V以下的电压系统和设备上使用。

笔式低压验电器由笔尖（工作触头）、电阻、氖管、弹簧和笔身等组成。

如图1—1所示图1-1低压验电器（a）笔式低压验电器（b）螺丝刀式低压验电器低压验电器使用时，必须按照图1-2所示的正确方法握笔。

以手指触及笔尾的金属体，使氖管小窗背光朝向自己。

当用电笔测试带电体时，电流经电体、电笔、人体到大地形成通电回路，只要带电体与大地之间电位差超过60V时，电笔中的氖管就发光。

图1-2低压验电器握法（a）笔式握法；（b）螺丝刀法低压验电器可作下列用途的测试：①区别电压的高低测试时可根据氖管发光的强弱来估计电压的高低。

②区别相线与零线在交流电路中，当验电器触及导线时氖管发亮的即是相线，正常的情况下，零线是不发光的。

③区别直流电和交流电交流电通过验电笔时，氖管的两个极同时发亮，直流电通过验电笔时，氖管的两个极只有一个发亮。

④识别相线碰壳用验电笔触及电机、变压器等电气设备外壳，若氖管发亮，说明该设备相线有碰壳现象。

如果壳体有良好的接地装置，氖管是不会发光的。

⑤识别相线接地用验电笔触及三相三线制星形接法的交流电时，有两根比通常稍亮，而另一根亮度较暗，则较暗的相线有接地现象，但还不太严重。

如果两根很亮，而另一根不亮，则这一相有接地现象。

在三相四线制电路中，当单相接地后，中线用验电笔测量时，也会发亮。

低压验电器的使用方法和注意事项：(1)测试带电体前，一定先要测试已知有电的电源，以检查电笔中的氖泡能否正常发光。

UL工厂检查----先生:此次安排我们UL工程师赴贵司(厂) 进行检查是必要的。

检查目的如下:A. 检查贵司(厂) 测试设备以判定是否适合我们跟踪服务工厂测试项目。

B. 核实贵司(厂) 质控人员是否具备实施全部UL试验方法和标准的知识及能力。

C. 讨论电线或电缆的UL列名和(或) 认可服务, 并回答贵司(厂) 可能提出关于UL的有关问题。

D. 在顺利地完成此次工厂检查相关的新项目测试后, 将安排我司现场代表对贵司(厂) 进行―首次生产检查‖。

今随信附上的(附录A), 这是对软线、装置线或AWM连接线进行测试而必需的设备表, 请参阅此表并注意贵司(厂) 产品所要求的设备。

(附录B) 由贵司(厂) 工作人员填写并寄回我处.我们需要知道有关测试设备的基本情况是: (1) 生产厂家, (2) 型号, (3) 各设备的测量范围, (4) 最近一次计量日期。

请提供上述资料及贵司(厂) 认为将用于今后生产产品的测试所需设备及附加设备也提供此类信息。

如贵司(厂) 已具备对将要生产的电线产品进行测试的各种设备, 并已准备好我们的检查,请将填写好的(附录B) 寄给我司, 这些材料至少应在贵司(厂) 安排工厂检查日期的四到六周前寄回。

跟踪服务协议-----通过对贵司(厂) 进行定期检查, 我们的跟踪服务部须保证贵司(厂) 产品持续符合标准。

贵司(厂) 将会收到我们跟踪服务部的协议。

在我们对贵司(厂) 产品进行认证前, 该协议书必须签名并全部寄还我司。

若贵司(厂) 对我们跟踪服务、UL标签、未来产品、技术难题等有何疑问, 请写在(附录C) 上, 并在贵司(厂) 安排好工厂检查前寄还我司。

在检查过程中为了充分利用时间, 请允许我们收集适当的产品目录、标准和各种信息资料。

如对即将进行的工厂检查有何疑问或看法, 请尽快与我司联系。

此致敬礼工程服务部罗杰 赫伯/ 项目工程师附录 A为了对软线、装置线和(或) AWM连接线进行检查, 工厂必须具备下列测试设备。
