JG3050-1998绝缘电工套管及配件的检测设备及配置

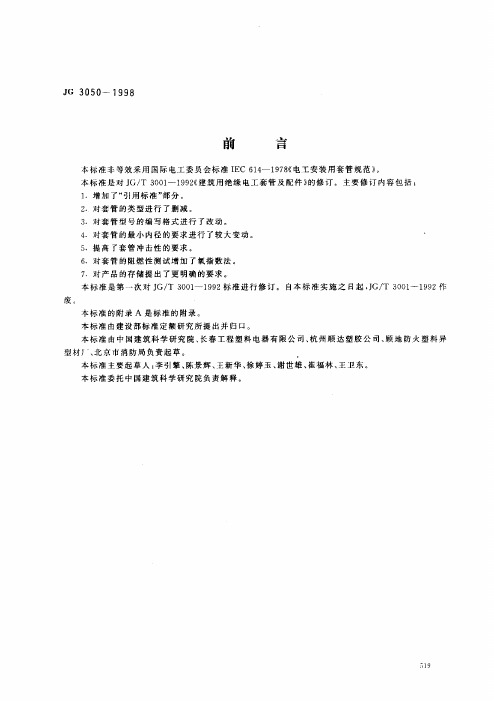

《建筑用绝缘电工套管及配件规范》GJ/T3050-1998前言本标准非等效采用国际电工委员会标准ＩＥＣ６１４—１９７８《电工安装用套管规范》。

本标准是对ＪＧ/Ｔ３００１—１９９２《建筑用绝缘电工套管及配件》的修订。

主要修订内容包括：１．增加了“引用标准”部分。

２．对套管的类型进行了删减。

３．对套管型号的编写格式进行了改动。

４．对套管的最小内径的要求进行了较大变动。

５．提高了套管冲击性的要求。

６．对套管的阻燃性测试增加了氧指数法。

７．对产品的存储提出了更明确的要求。

本标准是第一次对ＪＧ/Ｔ３００１—１９９２标准进行修订。

自本标准实施之日起，ＪＧ/Ｔ３００１—１９９２作废。

本标准的附录Ａ是标准的附录。

本标准由建设部标准定额研究所提出并归口。

本标准由中国建筑科学研究院、长春工程塑料电器有限公司、杭州顺达塑胶公司、顾地防火塑料异型材厂、北京市消防局负责起草。

本标准主要起草人：李引擎、陈景辉、王新华、徐婷玉、谢世雄、崔福林、王卫东。

本标准委托中国建筑科学研究院负责解释。

范围本标准规定了用于建筑物或构筑物内的塑料绝缘电工套管及配件的分类及型号、技术要求、试验方法和检验规则等。

本标准适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的圆形电工套管（以下简称套管）及配件。

引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订。

使用本标准的各方应探讨使用下列标准最新版本的可能性。

ＧＢ５０２２２—１９９５建筑内部装修设计防火规范ＧＢ/Ｔ２４０６—１９９３塑料燃烧性能试验方法氧指数法定义本标准采用下列定义。

３．１套管ｃｏｎｄｕｉｔ建筑电气安装工程中用于保护并保障电线或电缆布线的管道。

它允许电线或电缆的穿入与更换。

３．２绝缘套管ｉｎｓｕｌａｔｉｎｇｃｏｎｄｕｉｔ由电绝缘材料制成的套管。

３．３平滑套管ｐｌａｉｎｃｏｎｄｕｉｔ套管轴向内外表面为平滑面。

南通科正工程质量检测有限公司

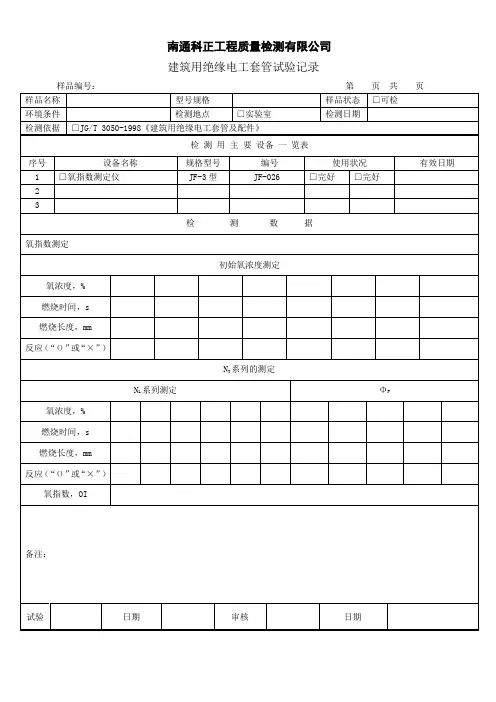

建筑用绝缘电工套管试验记录
样品编号：第页共页
样品名称型号规格样品状态□可检
环境条件检测地点□实验室检测日期
检测依据□JG/T 3050-1998《建筑用绝缘电工套管及配件》
检测用主要设备一览表
序号设备名称规格型号编号使用状况有效日期
1 □氧指数测定仪JF-3型JF-026 □完好□完好
2
3
检测数据
氧指数测定
初始氧浓度测定
氧浓度，%
燃烧时间，s
燃烧长度，mm
反应（“Ο”或“×”）
N T系列的测定
N L系列测定ΦF 氧浓度，%
燃烧时间，s
燃烧长度，mm
反应（“Ο”或“×”）
氧指数，OI
备注：
试验日期审核日期。

管材检测作业指导书一、检测项目：1、落锤冲击试验2、维卡软化温度的测定3、静液压试验4、纵向回缩率的测定5、外观、尺寸的测定6、内衬塑结合强度的测定7、弯曲试验的测定8、抗压性能的测定9、绝缘电阻的测定10、跌落性能的测定二、依据标准1、GB/T6671-2001 《热塑性塑料管材纵向回缩率的测定》2、GB /T8802-2001 《热塑性塑料管材、管件维卡软化温度的测定》3、GB /T6111 -2003 《流体输送用热塑性塑料管材耐内压试验方法》4、GB /T14152 -2001 《热塑性塑料管材耐外冲击性能试验方法》5、GB/T8806-2008 《塑料管道系统塑料部件尺寸的测定》6、JG3050-1998 《建筑用绝缘电工套管及配件》三、检测设备1、落锤冲击试验落锤冲击试验机由试验台、备件箱、电器柜和控制仪表组成。

2、维卡软化温度测定仪⑴维卡软化温度测定架：主要用来安放试样，施加负载及读取维卡软化温度VST⑵温度计：局部浸入式水银温度计，分度值为0.5℃⑶载荷盘：安装在负载杆上，质量负载应在载荷盘的中心，以便使作用在试样上的总压力控制在（50±1）N。

由于向下的压力杆是由负载杆，压针，荷载盘综合作用的，因此百分表的弹力应不超过1N。

⑷砝码⑸百分表：用来测量压针压入试样的深度，精确度为0.01mm⑹压针：材质最好选用硬质刚，压针长3mm，横截面积为（1±0.015）mm2安装在负载杆底部。

压针端应是平面并且与负载杆成直角，压针不允许带有毛刺等缺陷。

⑺试验支架、负载杆：试样支架用于放置试样，并可方便的浸入到保温浴槽中，负载杆能垂直自由移动，支架底座用于放置试样，压针固定在负载杆的末端。

⑻保温浴槽结构上主要由：保温箱、介质油（变压器油）、加热器、搅拌器、冷却器及试样安装板等组成⑼控温操作箱主要有控温元件、控制仪表、传感器、电器元件等组成，用于控制系统恒温油浴等速升温功能。

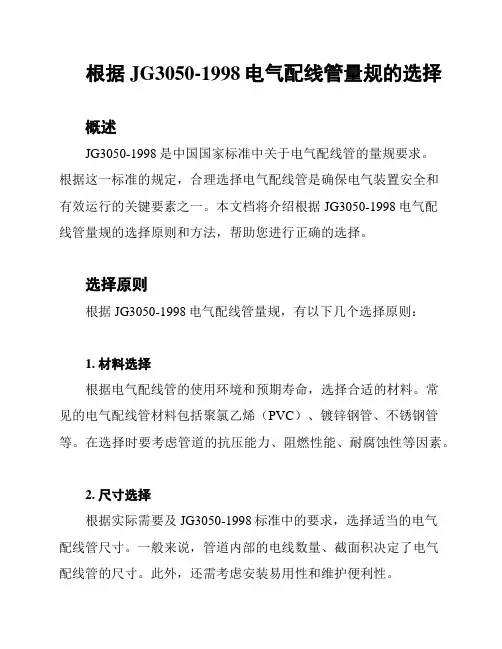

根据JG3050-1998电气配线管量规的选择概述JG3050-1998是中国国家标准中关于电气配线管的量规要求。

根据这一标准的规定，合理选择电气配线管是确保电气装置安全和有效运行的关键要素之一。

本文档将介绍根据JG3050-1998电气配线管量规的选择原则和方法，帮助您进行正确的选择。

选择原则根据JG3050-1998电气配线管量规，有以下几个选择原则：1. 材料选择根据电气配线管的使用环境和预期寿命，选择合适的材料。

常见的电气配线管材料包括聚氯乙烯（PVC）、镀锌钢管、不锈钢管等。

在选择时要考虑管道的抗压能力、阻燃性能、耐腐蚀性等因素。

2. 尺寸选择根据实际需要及JG3050-1998标准中的要求，选择适当的电气配线管尺寸。

一般来说，管道内部的电线数量、截面积决定了电气配线管的尺寸。

此外，还需考虑安装易用性和维护便利性。

3. 安装位置选择根据电气装置的布局、场所环境、使用要求等综合因素，选择合适的安装位置。

尽量避免电气配线管与其他设备或管道发生干扰，防止电线受到外部冲击。

4. 防腐蚀选择根据使用环境是否具有腐蚀性，选择合适的防腐蚀电气配线管。

对于易腐蚀的环境，应选择具有良好耐腐蚀性能的电气配线管。

5. 安全性选择在选择电气配线管时，要确保其具备良好的绝缘性能、阻燃性能和耐火性能，以确保电气装置的安全性。

选择方法根据JG3050-1998电气配线管量规的选择原则，可参考以下方法进行电气配线管的选择：1. 了解使用环境详细了解电气配线管所处的使用环境，包括温度、湿度、气候等因素，以确定材料的选择。

2. 评估防腐蚀需求根据使用环境是否存在腐蚀性，评估防腐蚀需求，选择具备相应防腐蚀性能的电气配线管。

3. 确定电线数量和截面积根据电线数量和截面积，结合JG3050-1998标准中的要求，选择适当尺寸的电气配线管。

4. 考虑安装易用性和维护便利性在选择电气配线管尺寸时，考虑安装易用性和维护便利性，以提高电气装置的使用效果和维护效率。

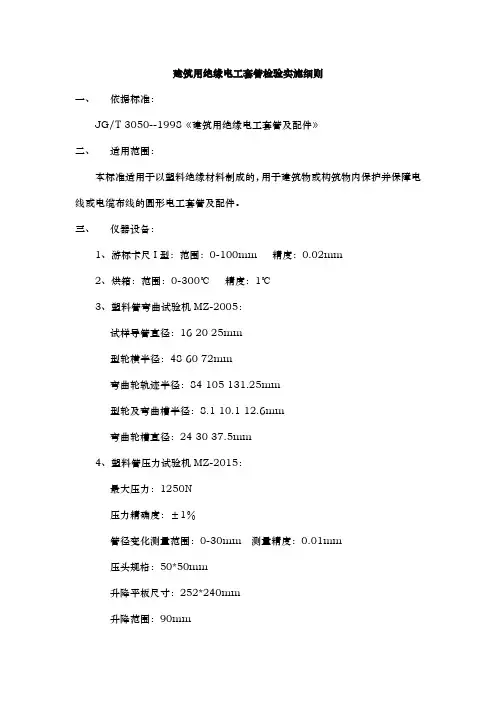

建筑用绝缘电工套管检验实施细则一、依据标准：JG/T 3050--1998《建筑用绝缘电工套管及配件》二、适用范围：本标准适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的圆形电工套管及配件。

三、仪器设备：1、游标卡尺I型：范围：0-100mm 精度：0.02mm2、烘箱：范围：0-300℃精度：1℃3、塑料管弯曲试验机MZ-2005：试样导管直径：16 20 25mm型轮横半径：48 60 72mm弯曲轮轨迹半径：84 105 131.25mm型轮及弯曲槽半径：8.1 10.1 12.6mm弯曲轮槽直径：24 30 37.5mm4、塑料管压力试验机MZ-2015：最大压力：1250N压力精确度：±1％管径变化测量范围：0-30mm 测量精度：0.01mm压头规格：50*50mm升降平板尺寸：252*240mm升降范围：90mm5、硬质电工导管量规卡规MZ-2014：套管最大外径量规：套管公称尺寸量规外径16 20 25 32 40 50 63 16.04 20.04 25.04 32.04 40.04 50.04 63.04制造公差：-0.01mm 允许磨损：+0.01mm硬质导管最小内径量规：套管公称尺寸量规外径16 20 25 32 40 50 63 11.9 15.5 20.3 26.3 34.1 42.8 55.2制造公差：+0.05mm 允许磨损：+0.01mm硬质套管最小外径量规：套管公称尺寸量规开口（C）制造公差允许磨损16 20 25 32 40 50 63 15.70119.7024.631.639.649.562.4-0.018-0.0220.0220.0250.0300.0300.030+0.018+0.022+0.022+0.025+0.030+0.030+0.0306、球压仪MZ-2012：球压装置重：20N球压接触面直径：5mm四、取样规定：产品进入施工现场后以同一类型、同一规格、同一进场批、同一生产日期、同一生产厂家每单位工程用量作为一验收批。

电工套管检测试验作业指导书注：该作业指导书所示表格可按实际请款进行修改完善。

1。

1外观1.1。

1 检测依据各电工导管对外观检查的要求,对所涉及的条款一一认真检查。

1。

1。

2 检测设备目测。

1。

1。

3方法步骤1。

1。

3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。

穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。

1.1.3.2 GA 305—2001按 GB/T 14823。

2—1993 《电气安装用导管特殊要求：刚性绝缘材料平导管》和GB/T 14823。

4—1993 《电气安装用导管特殊要求：可弯曲自恢复绝缘材料导管》逐一检查.其它外观要求见各对应的产品标准.1.1。

4 外径检测原始记录表格格式表格见表格1 相关内容要求根据具体情况调整。

1.2标识1.2。

1 检测依据见各产品对标识的要求，对所涉及的条款一一认真检查。

1。

2。

2 检测设备1。

2.2.1 纯棉棉布1.2。

2。

2 汽油工业级1。

2。

3 方法步骤用一块充分浸水的纯棉以 2 次/s 的速度（手的进退动作各算一次）匀速在同一标记上擦拭15s，再用一块充分浸透汽油的纯棉布以同样速度擦拭15s。

1.2.4 结果要求标记应清晰；对GA305-2001不合格判定为C类.其它判定方法见各自产品标准。

1。

3 规格尺寸1。

3.1 最大外径1。

3。

1.1 检测依据JG3050—1998 建筑用绝缘电工导管及配件1.3。

1.2 检测设备导管卡规一套1。

3。

1.3 检测方法取三根长度为1 000m m的套管,按图21选定量规，测定相应规格的套管时,量规应能在其自重作用下通过套管。

图21 导管最大外径量规1.3.1.4 结果判定采用通过法判定导管最大外径。

1.3.2 最小外径 1。

3。

2.1 检测依据a. JG 3050—1998 《建筑用绝缘电工导管及配件》b. GB/T 14823。

1—1993 《电气安装用导管 特殊要求：金属导管》c 。

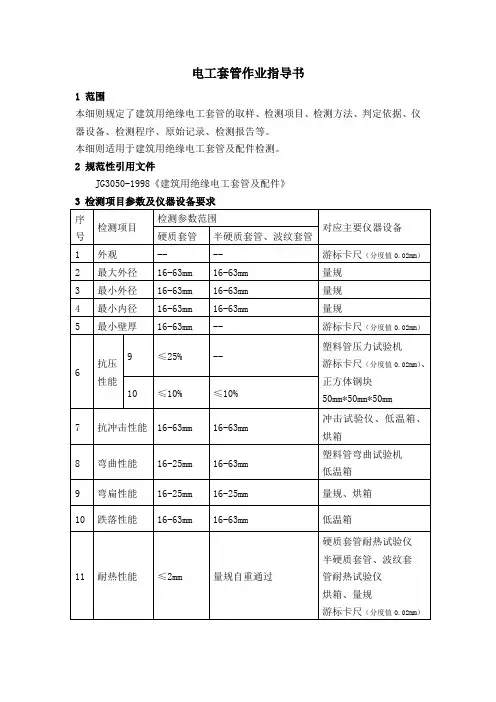

电工套管作业指导书1 范围本细则规定了建筑用绝缘电工套管的取样、检测项目、检测方法、判定依据、仪器设备、检测程序、原始记录、检测报告等。

本细则适用于建筑用绝缘电工套管及配件检测。

2 规范性引用文件JG3050-1998《建筑用绝缘电工套管及配件》3 检测项目参数及仪器设备要求4 接样或抽样委托检测4.1.1 接样人员检查样品数量及样品技术要求是否符合规范规定的要求。

4.1.2检查样品是否见证送检或委托送检，委托单是否签字盖章齐全等。

4.1.3 检查委托单填写是否明确，如试样种类、生产厂家、数量、检测项目、检测依据等。

4.1.4 检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。

抽样检测4.2.1 抽取样品时要有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章；一旦抽样完毕，立即将样品封装好贴上加盖有本中心公章和受方代表及第三方代表签字的封条，对抽取样品采取有效保管、运输措施。

4.2.2 检查抽样单、登台帐是否按要求内容逐填写清楚明确。

5 检测前检查检查检测任务单与样品是否相符。

被检样品数量、规格、尺寸是否符合检测标准要求。

检测人员对不符合要求的样品，有权暂时停止检验，写明原因，上报检测室主任等待处理。

检查检测使用的计量器具、仪器设备是否在检定的有效期内。

检查仪器设备是否运转正常。

检查环境条件是否符合规定的要求。

6 取样方法硬质套管应有六根制造长度取其中三根以备制样，半硬质和波纹套管，取36m制样时每隔3m取3m以备制样。

7 试验方法试验环境与试样7.1.1除非另有规定,试验应在环境温度为23±2℃条件下进行。

7.1.2除非另有规定,每项试验应取三个试样进行试验。

7.1.3试验应在产品产出10天后进行。

试验步骤7.2.1套管及配件外观检查按JG3050-1998中条进行。

套管及配件内外表面应光滑，不应有裂纹、凸棱、毛刺等缺陷。

穿入电线或电缆时套管不应损伤电线、电缆表面的绝缘层。

一、判断1、GB／T 50107-2010 混凝土强度检验评定标准中规定，当一次连续浇筑的同配合比混凝土超过1000立方米时，每200立方米取样不应少于一次。

2、GB／T 50107-2010 混凝土强度检验评定标准中规定，对房屋建筑，每一楼层、同一配合比的混凝土，取样不应少于一次。

3、GB／T 50107-2010 混凝土强度检验评定标准中规定，每组3个试件应由同一盘或同一车的混凝土中取样制作。

4、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，混凝土拌合物从取样完毕到开始做各项性能试验不宜超过5分钟。

5、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，混凝土拌合物的制备应符合JGJ 55《普通混凝土配合比设计规程》中的有关规定。

6、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，湿润坍落度筒及底板，在坍落度筒内壁及底板上应无明水。

7、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，插捣应沿螺旋方向，由外向中心进行，各次插捣应在截面上均匀分布。

8、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，插捣筒边混凝土时，捣棒可以稍稍倾斜。

9、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，插捣第二层和顶层时，捣棒应插透本层至下一层的表面。

10、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，插捣过程中，如混凝土沉落到低于筒口，则应随时添加。

11、GB／T 50080-2002 普通混凝土拌合物性能试验方法标准中规定，坍落度与坍落扩展度试验中，测量筒高与坍落后混凝土试体最高点之间的高度差，即为该混凝土拌合物的坍落度值。

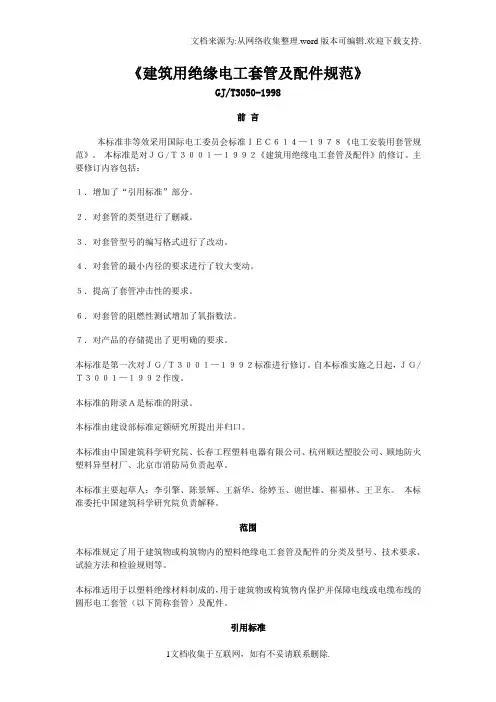

《建筑用绝缘电工套管及配件规范》GJ/T3050-1998前言本标准非等效采用国际电工委员会标准ＩＥＣ６１４—１９７８《电工安装用套管规范》。

本标准是对ＪＧ/Ｔ３００１—１９９２《建筑用绝缘电工套管及配件》的修订。

主要修订内容包括：１．增加了“引用标准”部分。

２．对套管的类型进行了删减。

３．对套管型号的编写格式进行了改动。

４．对套管的最小内径的要求进行了较大变动。

５．提高了套管冲击性的要求。

６．对套管的阻燃性测试增加了氧指数法。

７．对产品的存储提出了更明确的要求。

本标准是第一次对ＪＧ/Ｔ３００１—１９９２标准进行修订。

自本标准实施之日起，ＪＧ/Ｔ３００１—１９９２作废。

本标准的附录Ａ是标准的附录。

本标准由建设部标准定额研究所提出并归口。

本标准由中国建筑科学研究院、长春工程塑料电器有限公司、杭州顺达塑胶公司、顾地防火塑料异型材厂、北京市消防局负责起草。

本标准主要起草人：李引擎、陈景辉、王新华、徐婷玉、谢世雄、崔福林、王卫东。

本标准委托中国建筑科学研究院负责解释。

范围本标准规定了用于建筑物或构筑物内的塑料绝缘电工套管及配件的分类及型号、技术要求、试验方法和检验规则等。

本标准适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的圆形电工套管（以下简称套管）及配件。

引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订。

使用本标准的各方应探讨使用下列标准最新版本的可能性。

ＧＢ５０２２２—１９９５建筑内部装修设计防火规范ＧＢ/Ｔ２４０６—１９９３塑料燃烧性能试验方法氧指数法定义本标准采用下列定义。

３．１套管ｃｏｎｄｕｉｔ建筑电气安装工程中用于保护并保障电线或电缆布线的管道。

它允许电线或电缆的穿入与更换。

３．２绝缘套管ｉｎｓｕｌａｔｉｎｇｃｏｎｄｕｉｔ由电绝缘材料制成的套管。

３．３平滑套管ｐｌａｉｎｃｏｎｄｕｉｔ套管轴向内外表面为平滑面。

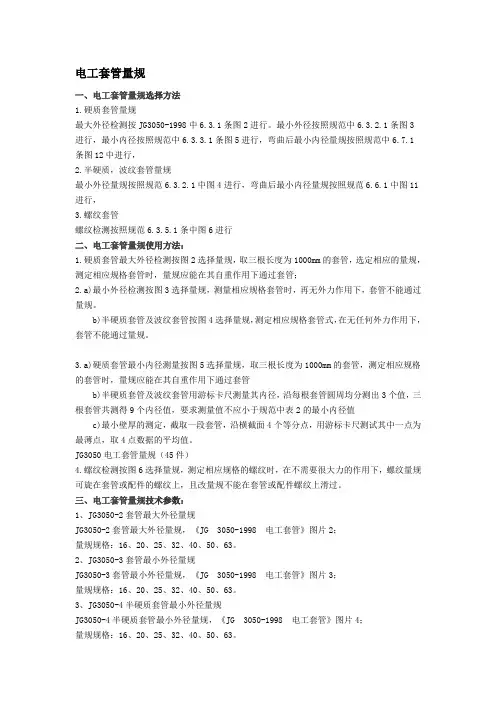

电工套管量规一、电工套管量规选择方法1.硬质套管量规最大外径检测按JG3050-1998中6.3.1条图2进行。

最小外径按照规范中6.3.2.1条图3进行，最小内径按照规范中6.3.3.1条图5进行，弯曲后最小内径量规按照规范中6.7.1条图12中进行，2.半硬质，波纹套管量规最小外径量规按照规范6.3.2.1中图4进行，弯曲后最小内径量规按照规范6.6.1中图11进行，3.螺纹套管螺纹检测按照规范6.3.5.1条中图6进行二、电工套管量规使用方法：1.硬质套管最大外径检测按图2选择量规，取三根长度为1000mm的套管，选定相应的量规，测定相应规格套管时，量规应能在其自重作用下通过套管；2.a)最小外径检测按图3选择量规，测量相应规格套管时，再无外力作用下，套管不能通过量规。

b)半硬质套管及波纹套管按图4选择量规，测定相应规格套管式，在无任何外力作用下，套管不能通过量规。

3.a)硬质套管最小内径测量按图5选择量规，取三根长度为1000mm的套管，测定相应规格的套管时，量规应能在其自重作用下通过套管b)半硬质套管及波纹套管用游标卡尺测量其内径，沿每根套管圆周均分测出3个值，三根套管共测得9个内径值，要求测量值不应小于规范中表2的最小内径值c)最小壁厚的测定，截取一段套管，沿横截面4个等分点，用游标卡尺测试其中一点为最薄点，取4点数据的平均值。

JG3050电工套管量规（45件）4.螺纹检测按图6选择量规，测定相应规格的螺纹时，在不需要很大力的作用下，螺纹量规可旋在套管或配件的螺纹上，且改量规不能在套管或配件螺纹上滑过。

三、电工套管量规技术参数：1、JG3050-2套管最大外径量规JG3050-2套管最大外径量规，《JG 3050-1998 电工套管》图片2；量规规格：16、20、25、32、40、50、63。

2、JG3050-3套管最小外径量规JG3050-3套管最小外径量规，《JG 3050-1998 电工套管》图片3；量规规格：16、20、25、32、40、50、63。

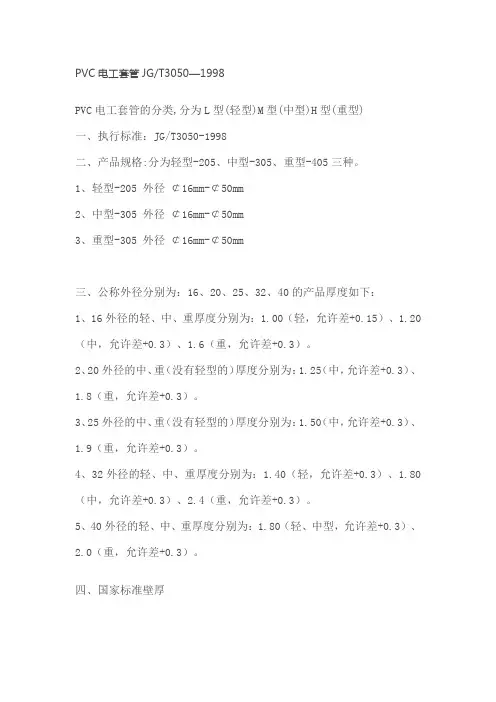

PVC电工套管JG/T3050—1998PVC电工套管的分类,分为L型(轻型)M型(中型)H型(重型)一、执行标准：JG/T3050-1998二、产品规格:分为轻型-205、中型-305、重型-405三种。

1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。

2、20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。

3、25外径的中、重（没有轻型的）厚度分别为：1.50（中，允许差+0.3）、1.9（重，允许差+0.3）。

4、32外径的轻、中、重厚度分别为：1.40（轻，允许差+0.3）、1.80（中，允许差+0.3）、2.4（重，允许差+0.3）。

5、40外径的轻、中、重厚度分别为：1.80（轻、中型，允许差+0.3）、2.0（重，允许差+0.3）。

四、国家标准壁厚16: I20: 1.125; 1.332: 1.540: 1.950: 2.263; 2.7•PVC电工套管的分类,分为L型(轻型)M型(中型)H型(重型)一、执行标准：JG/T3050-1998二、产品规格:分为轻型-205、中型-305、重型-405三种。

1、轻型-205 外径￠16mm-￠50mm2、中型-305 外径￠16mm-￠50mm3、重型-305 外径￠16mm-￠50mm三、公称外径分别为：16、20、25、32、40的产品厚度如下：1、16外径的轻、中、重厚度分别为：1.00（轻，允许差+0.15）、1.20（中，允许差+0.3）、1.6（重，允许差+0.3）。

2、20外径的中、重（没有轻型的）厚度分别为：1.25（中，允许差+0.3）、1.8（重，允许差+0.3）。

人民共和国建筑工中华业行业标准建筑用绝缘电工套管及配件发布实施中华人民共和国建设部发布目次前言范围引用标准定义产品分类及型号技术要求试验方法检验规则运输及贮存套管配件的参照规格尺寸图前言本标准非等效采用国际电工委员会标准本标准是对增加了引用标准部分本标准是第一次对作本标准的附录长春工程塑料电器有限公司本标准主要起草人中华人民共和国建筑工业行业标准建筑用绝缘电工套管及配件范围引用标准建筑内部装修设计防火规范塑料燃烧性能试验方法氧指数法定义套管绝缘套管平滑套管波纹套管螺纹套管非螺纹套管硬质套管冷弯型硬质套管非冷弯型硬质套管中华人民共和国建设部批准实施半硬质套管阻燃套管在规定时间非阻燃套管套管壁厚套管材料厚波纹套管材料厚度为一个波纹周期厚度的平均值套管配件指所有与套管联接或装配使用的器件产品分类及型号按联接形式分螺纹套管非螺纹套管按机械性能分按弯曲特点分硬质套管冷弯型硬质套管半硬质套管波纹套管表套管的温度分类按阻燃特性分阻燃套管非阻燃套管套管型号基本格式代号规定名称代号主称品种特性代号主参数代号公称尺寸为技术要求规格尺寸套管规格尺寸套管规格尺寸应符合表表套管规格尺寸套管及配件的螺纹规格尺寸套管及配件的螺纹规格尺寸应符合图图套管及配件螺纹套管及配件的规格尺寸技术性能套管及配件的技术性能应符合表表套管及配件技术要求试验方法试验环境与试样试验应在产品生产出套管及配件外观检查外观套管壁厚均匀度测定仪器分度值为测定方法取三根长度为三根管共测得个数据的偏差套管规格尺寸测定套管最大外径测定仪器材料钢图套管最大外径量规测定方法取三根长度为的套管按图选定量规套管最小外径测定仪器材料钢图测定方法取三根长度为硬质套管按图选择量规测定相应规格套管时在无任何外力作用下半硬质套管及波纹套管按图套管最小内径测定仪器图硬质套管最小内径量规测定方法取三根长度为硬质套管按图沿每根套管圆周均分测出个个内径值要求每个测量值不应小于表最小壁厚测定取点数据的平均套管及配件的螺纹尺寸测定仪器≈力图螺纹量规测定方法按图选择螺纹量规套管抗压性能测定仪器压力试验装置分度值为测定方法取三根图抗压试验示意图对正方体钢块施加压力硬质套管在内均匀加荷达到表中规定的相应压力值持荷时此时的外径变化率应小于时应小于半硬质套管及波纹套管在加荷压力值不低于表持荷率应小于外径变化率按下式计算表套管抗压荷载值套管抗冲击性能测定仪器图冲击试验仪测定方法取长试样厚的泡沫低温箱内温度控制如下型和型和试样及冲击试验仪在低温箱规定温度下放置后将试样按图按表试验后根套管中至少应有根不破表套管冲击试验重锤重量及下落高度套管弯曲性能测定仪器图硬质套管弯曲试验装置中心A支座图材料渗碳抛光钢边端倒角图测定方法只对公称尺寸为取低温箱内温度控制如下型和型和将弹簧插入套管内并按图将套管弯曲成倍波纹套管长度为其外径的其中三根试样置于低温箱箱内温度控制同本标准所示的弯曲试验装置中进行先向左弯曲大约后再向右弯曲大约次于与垂线成套管弯曲性能测定仪器硬质套管弯曲后最小内径量规见图材料渗碳抛光钢边端倒角图硬质套管弯曲后最小内径量规半硬质套管及波纹套管弯曲试验装置见图测定方法只对公称尺寸为表套管试样长度按图将试样固定在刚性支将固定好试样的刚性支架置于温度为后按图规定选择相应的按图规定的弯曲装置及弯曲半径进行弯曲试验首先将试样弯曲成钢支架钢珠R =2.5m m支座试样图弯曲固定装置将固定好试样的支架置于温度为于使试样与垂直线成套管及配件跌落性能测定测定方法从套管上截取首先使套管与混凝土地面成第二次使试样与混凝土下落高度为试样最低点距混凝土地面高套管及配件耐热性能测定仪器图硬质套管及配件耐热试验装置半硬质套管及波纹套管耐热试验装置见图重块钢棒试样支座夹具图测定方法硬质套管及配件取三根配件将试样及图所示的耐热试验仪一起放入温度为其值不应大于半硬质套管及波纹套管取三根长为所示的耐热试验仪一起放入烘箱内烘箱内温度控制如下表耐热试验荷载试样与耐热仪在烘箱内保持试样被加荷后保持按图选定相应量规阻燃性能测定自熄性试验测试设备为秒表喷嘴内径为的本生灯为平成距套管底端的距离为硬质套管及配件应按表半硬质套管及波纹套管应按表按表或表内熄表硬质套管施加火焰的时间表半硬质套管施加火焰的时间氧指数测定并按电气性能测定仪器测定方法套管测定方法绝缘强度取三根长套管弯曲成图将试样放在水中试样放入水中的长度为然后在样管中充水频率为的正试验电压图电气性能试验示意图绝缘电阻另取三根长为的套管在每根套管一端包一层至少长的导电层将套管弯曲成图将要求水温在后在电极两端施加直流电压套管端部包上的不应小于配件测定方法配件绝缘强度填满试样钢珠最大直径为对非绝缘螺钉固定的试样要求此电阻值不应大于频率为在配件绝缘电阻在电极与电线间加直流电压其值不应小于检验规则检验分类与检验项目能进行测定型式检验按本标准第有下列情况之一者必须进行型式检验新产品或者产品转厂生产时产品长期停产后当产品储存期超过抽样制样时每隔取判定规则型式检验时标志包装盘重量不应超过运输贮存附录套管配件的参照规格尺寸图图直接头图盖式弯接头图膨胀直接头64.4mmA-A 2个M 4螺适于16或20套管的孔(公差±0.3)50.8±0.25孔位置8±0.25位置φ5m in光螺纹孔2个图出线接头圆形线盒图圆形线盒盖图变径直接。

jg3050-1998建筑用绝缘电工套管及配件《JG3050-1998 建筑用绝缘电工套管及配件》是中国国家标准，主要涉及建筑中用于电气绝缘的套管及相关配件的技术规范。

以下是一般性的概述，具体的内容可能需要查阅标准文档以获取详细信息：* 标准的适用范围：该标准规定了建筑工程中使用的绝缘电工套管及其配件的要求和试验方法。



* 产品分类：可能包括不同种类、型号和规格的绝缘电工套管及配件，覆盖了在建筑电气工程中常见的应用。



* 材料要求：规定了绝缘电工套管及其配件所采用的材料要求，包括材料的物理性能、化学性质等。



* 制造工艺：可能包括对绝缘电工套管及配件的制造工艺的要求，以确保产品的质量和性能。



* 尺寸和规格：规定了绝缘电工套管及配件的尺寸和规格，以适应不同的电气设备和工程需求。



* 试验方法：包括对绝缘电工套管及配件进行的各种试验方法，以验证其性能是否符合标准要求。



* 标志和包装：可能包括产品的标志要求，以及产品的包装和标签的规定。



请注意，由于标准的具体内容可能涉及法规和技术规范，建议您查阅最新的标准文档以获取详细和准确的信息。

您可以通过向中国国家标准化管理委员会（SAC）或相关的标准颁布机构查询来获取最新版本的标准文档。

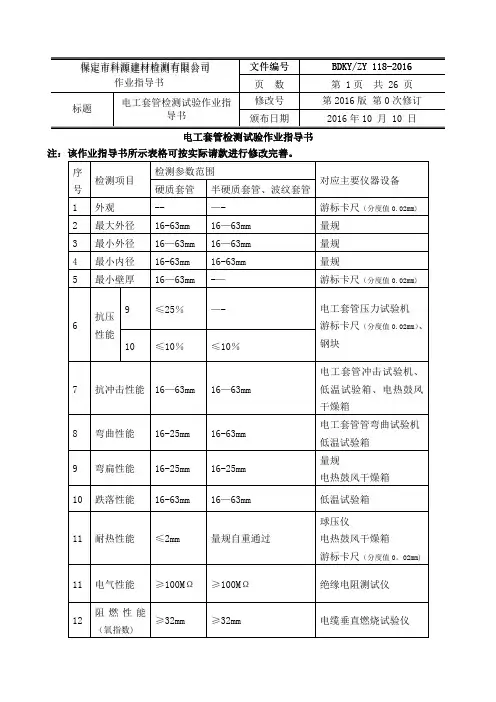

电工套管检测试验作业指导书注:该作业指导书所示表格可按实际请款进行修改完善。

序号检测项目检测参数范围对应主要仪器设备硬质套管半硬质套管、波纹套管1 外观-- -- 游标卡尺（分度值0.02mm）2 最大外径16-63mm 16-63mm 量规3 最小外径16-63mm 16-63mm 量规4 最小内径16-63mm 16-63mm 量规5 最小壁厚16-63mm -- 游标卡尺（分度值0.02mm）6 抗压性能9 ≤25% -- 电工套管压力试验机游标卡尺（分度值0.02mm）、钢块10 ≤10% ≤10%7 抗冲击性能16-63mm 16-63mm 电工套管冲击试验机、低温试验箱、电热鼓风干燥箱8 弯曲性能16-25mm 16-63mm 电工套管管弯曲试验机低温试验箱9 弯扁性能16-25mm 16-25mm 量规电热鼓风干燥箱10 跌落性能16-63mm 16-63mm 低温试验箱11 耐热性能≤2mm 量规自重通过球压仪电热鼓风干燥箱游标卡尺（分度值0.02mm）11 电气性能≥100MΩ≥100MΩ绝缘电阻测试仪12 阻燃性能（氧指数）≥32mm ≥32mm 电缆垂直燃烧试验仪保定市科源建材检测有限公司作业指导书页数第 1页共 26 页标题电工套管检测试验作业指导书修改号第2016版第0次修订颁布日期2016年10 月 10 日保定市科源建材检测有限公司文件编号BDKY/ZY 118-20161.1外观 1.1.1 检测依据各电工导管对外观检查的要求，对所涉及的条款一一认真检查。

1.1.2 检测设备 目测。

1.1.3方法步骤1.1.3.1 JG3050-1998要求：套管及配件内外表面应光滑.不应有裂纹、凸棱、毛刺等缺陷。

穿人电线或电缆时，套管不应损伤电线、电缆表面的绝缘层。

1.1.3.2 GA 305-2001按 GB/T 14823.2-1993 《电气安装用导管 特殊要求：刚性绝缘材料平导管》和GB/T 14823.4-1993 《电气安装用导管 特殊要求:可弯曲自恢复绝缘材料导管》逐一检查。

根据JG3050-1998电气配线管量规的选择
根据JG3050-1998电气配线管量规，以下是选择电气配线管的
一些建议和注意事项：
1. 选择适当的电气配线管材料
根据不同的环境和用途，选择适合的电气配线管材料。

常见的
电气配线管材料有金属材料（如钢、铝等）和非金属材料（如塑料、玻璃纤维等）。

根据具体需求，选择对应的材料。

2. 耐火性能要求
根据JG3050-1998电气配线管量规，电气配线管的耐火性能要
符合标准要求。

确保所选的电气配线管具有足够的耐火性能，以保
障安全。

3. 外径和壁厚的选择
根据需要传输的电流和电压，选择适当的电气配线管的外径和
壁厚。

外径和壁厚的选择需要考虑电气设备的功率、线缆的数量和
终端的负荷等因素。

4. 弯曲半径的要求
根据JG3050-1998电气配线管量规，电气配线管的弯曲半径要满足标准要求。

在选择电气配线管时，要考虑所需的弯曲半径，确保电缆在弯曲过程中不会受损。

5. 防水、防腐要求
根据具体环境条件，选择具备防水、防腐性能的电气配线管，以确保电气系统的可靠性和安全性。

6. 安装要求
根据JG3050-1998电气配线管量规，选择适当的电气配线管安装方式和固定方式，确保安装牢固可靠。

以上是根据JG3050-1998电气配线管量规的一些建议和选择要点。

根据具体项目和需求，还需深入研究相关标准和要求，做出最合适的决策。

建筑用绝缘电工套管及配件规范GJT30501998《建筑用绝缘电工套管及配件规范》GJ/T3050-1998前言本标准非等效采用国际电工委员会标准ＩＥＣ６１４—１９７８《电工安装用套管规范》。

本标准是对ＪＧ/Ｔ３００１—１９９２《建筑用绝缘电工套管及配件》的修订。

主要修订内容包括：１．增加了“引用标准”部分。

２．对套管的类型进行了删减。

３．对套管型号的编写格式进行了改动。

４．对套管的最小内径的要求进行了较大变动。

５．提高了套管冲击性的要求。

６．对套管的阻燃性测试增加了氧指数法。

７．对产品的存储提出了更明确的要求。

本标准是第一次对ＪＧ/Ｔ３００１—１９９２标准进行修订。

自本标准实施之日起，ＪＧ/Ｔ３００１—１９９２作废。

本标准的附录Ａ是标准的附录。

本标准由建设部标准定额研究所提出并归口。

本标准由中国建筑科学研究院、长春工程塑料电器有限公司、杭州顺达塑胶公司、顾地防火塑料异型材厂、北京市消防局负责起草。

本标准主要起草人：李引擎、陈景辉、王新华、徐婷玉、谢世雄、崔福林、王卫东。

本标准委托中国建筑科学研究院负责解释。

范围本标准规定了用于建筑物或构筑物内的塑料绝缘电工套管及配件的分类及型号、技术要求、试验方法和检验规则等。

本标准适用于以塑料绝缘材料制成的，用于建筑物或构筑物内保护并保障电线或电缆布线的圆形电工套管（以下简称套管）及配件。

引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时，所示版本均为有效。

所有标准都会被修订。

使用本标准的各方应探讨使用下列标准最新版本的可能性。

ＧＢ５０２２２—１９９５建筑内部装修设计防火规范ＧＢ/Ｔ２４０６—１９９３塑料燃烧性能试验方法氧指数法定义本标准采用下列定义。

３．１套管ｃｏｎｄｕｉｔ建筑电气安装工程中用于保护并保障电线或电缆布线的管道。

它允许电线或电缆的穿入与更换。

３．２绝缘套管ｉｎｓｕｌａｔｉｎｇｃｏｎｄｕｉｔ由电绝缘材料制成的套管。

根据JG3050-1998电工线缆量规的选择引言电工线缆是电力传输和电气设备连接的重要组成部分，选择适合的电工线缆量规是确保电力系统安全和正常运行的重要环节。

JG3050-1998电工线缆量规是中国国家标准，覆盖了各种电工线缆的设计、选择和安装规范。

根据该标准的要求，本文将介绍选择合适电工线缆量规的关键因素和步骤。

选择电工线缆量规的关键因素1. 电流负载根据实际需要，首先确定电工线缆所需承载的电流负载。

该负载应该与电力系统的运行要求相匹配，并考虑到负载的峰值和变化范围。

2. 线缆长度线缆的长度是选择线缆量规的重要因素之一。

较长的线缆需要更大的截面积以减少线缆内部电阻，降低能量损耗和电压降低。

3. 导体类型和截面积根据实际需求和运行环境，选择合适的导体类型和截面积。

常见的导体类型有铜和铝，铜具有更好的导电性能，但成本较高。

截面积与电流承载能力直接相关，应根据负载要求来选择合适的截面积。

4. 环境条件考虑到线缆的安装环境，包括温度、湿度、腐蚀性和防火要求等。

不同的环境条件需要选择相应能够适应和保护线缆的材料和性能。

5. 安装方式根据具体的安装方式，如地埋、架空或隧道等，选择适合的线缆量规。

不同的安装方式可能需要不同的线缆结构和保护层。

选择电工线缆量规的步骤1. 确定负载要求和电流负载。

2. 测量线缆长度。

3. 选择合适的导体类型和截面积。

4. 确定环境条件对线缆的影响。

5. 根据安装方式选择合适的线缆结构和保护层。

结论根据JG3050-1998电工线缆量规的要求，选择合适的电工线缆量规是确保电力系统安全和正常运行的关键。

本文介绍了选择电工线缆量规的关键因素和步骤，帮助读者更好地理解和应用该标准。
