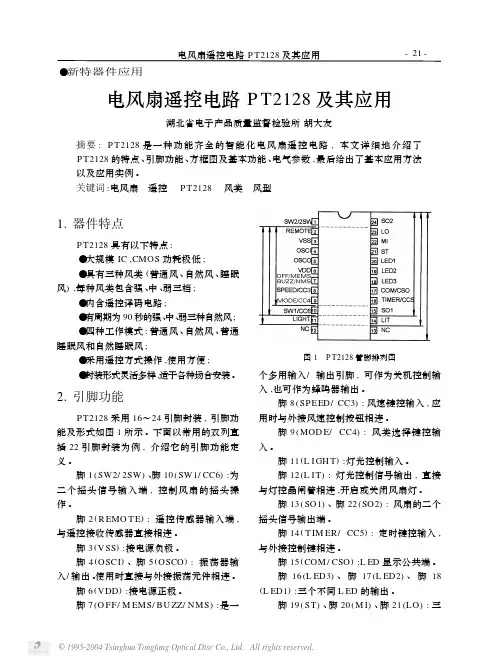

电风扇遥控电路P T2128 及其应用

创新训练家用电风扇的无线遥控电路课程设计报告姓名：学号：指导教师：学院：机电工程学院专业：机械设计制造及其自动化完成日期：2014年7月5日摘要系统采用了PT2262和PT2272作为无线发射和接收，和单片机AT89S52作为控制系统，现简单地介绍了红外线遥控发射、接收系统的原理，以及完整的51汇编程序代码。

包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。

遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。

关键字：PT2262、PT2272、AT89S52SummaryThe system USES PT2262 and PT2272 as wireless transmission and reception, and monolithic integrated circuit AT89S52 as control system, is simply introduces the infrared remote transmitting and receiving system, and the principle of 51 assembler code intact. Including transmitting and receiving the principle diagram and the programming of the main program, sending and receiving procedures, timing program interrupt program flow process, thus completing the design process, the main points of reference block design process, can write applications. Remote electric control system is divided into two parts: the remote control, and the fanner described below respectively.Key words: PT2262, PT2272 and AT89S52 devices目录一、系统方案论证与比较 11.要求 12.遥控电路的选择 13.主控电路选择 1二、电路模块的设计与分析 31.系统的设计分析 32．单片机控制电路 33.遥控发射电路 44.接收模块 45．外围电路 4三、系统软件设计 6系统软件流程图 6四、系统测试与分析 7调试过程 7参考文献 8致谢 9一、系统方案论证与比较1.要求：①设计并制作一个无线家用风扇控制器，控制器面板为：按钮3个，为风速、风种和开关；LED指示灯6个，指示风速为强、中、弱，风种为睡眠、自然和正常，遥控有效距离大于10米。

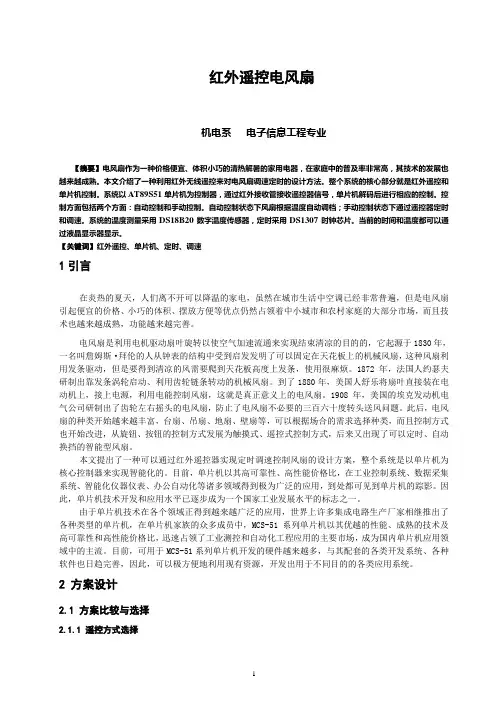

红外遥控电风扇机电系电子信息工程专业【摘要】电风扇作为一种价格便宜、体积小巧的清热解暑的家用电器，在家庭中的普及率非常高，其技术的发展也越来越成熟。

本文介绍了一种利用红外无线遥控来对电风扇调速定时的设计方法。

整个系统的核心部分就是红外遥控和单片机控制。

系统以AT89S51单片机为控制器，通过红外接收管接收遥控器信号，单片机解码后进行相应的控制。

控制方面包括两个方面：自动控制和手动控制。

自动控制状态下风扇根据温度自动调档；手动控制状态下通过遥控器定时和调速。

系统的温度测量采用DS18B20数字温度传感器，定时采用DS1307时钟芯片。

当前的时间和温度都可以通过液晶显示器显示。

【关键词】红外遥控、单片机、定时、调速1引言在炎热的夏天，人们离不开可以降温的家电，虽然在城市生活中空调已经非常普遍，但是电风扇引起便宜的价格、小巧的体积、摆放方便等优点仍然占领着中小城市和农村家庭的大部分市场，而且技术也越来越成熟，功能越来越完善。

电风扇是利用电机驱动扇叶旋转以使空气加速流通来实现结束清凉的目的的，它起源于1830年，一名叫詹姆斯·拜伦的人从钟表的结构中受到启发发明了可以固定在天花板上的机械风扇，这种风扇利用发条驱动，但是要得到清凉的风需要爬到天花板高度上发条，使用很麻烦。

1872年，法国人约瑟夫研制出靠发条涡轮启动、利用齿轮链条转动的机械风扇。

到了1880年，美国人舒乐将扇叶直接装在电动机上，接上电源，利用电能控制风扇，这就是真正意义上的电风扇。

1908年，美国的埃克发动机电气公司研制出了齿轮左右摇头的电风扇，防止了电风扇不必要的三百六十度转头送风问题。

此后，电风扇的种类开始越来越丰富，台扇、吊扇、地扇、壁扇等，可以根据场合的需求选择种类，而且控制方式也开始改进，从旋钮、按钮的控制方式发展为触摸式、遥控式控制方式，后来又出现了可以定时、自动换挡的智能型风扇。

本文提出了一种可以通过红外遥控器实现定时调速控制风扇的设计方案，整个系统是以单片机为核心控制器来实现智能化的。

课程设计说明书课程设计名称：数字电路课程设计课程设计题目：家用电风扇逻辑设计学院名称：南昌航空大学信息工程学院评分：教师：2013 年9 月26 日数字电路课程设计任务书20 13－20 14 学年第 1 学期第 2 周－ 4 周题目家用电风扇控制逻辑电路设计内容及要求〖基本要求〗1)实现风速的强、中、弱控制(—个按钮控制，循环)：2)实现睡眠风、自然风。

正常风三种风态(—个按钮控制，循环)；3)LED显示状态；〖提高要求〗1)按键提示音；2)关机功能(以小时为单位)。

进度安排2013.9.9-2013.9.15：查阅资料，方案分析与设计，电路仿真；2013.9.16-2013.9.22：完成系统的制作、焊接、调试；2013.9.23-2013.9.27：画PCB线路板图，完成报告。

学生姓名指导时间：周一、周二、周五指导地点：实验大楼南310、E610任务下达2013 年9月9日任务完成2013年9月27日考核方式 1.评阅□√ 2.答辩□ 3.实际操作□√ 4.其它□指导教师系（部）主任注：1、此表一组一表二份，课程设计小组组长一份；任课教师授课时自带一份备查。

2、课程设计结束后与“课程设计小结”、“学生成绩单”一并交院教务存档。

摘要目前，电风扇已经成为人们生活中必不可缺少的家用电器，普及面越来越广泛，当然人们对电风扇的性能要求也随之提高改进，尤其是电风扇的智能化和人性化，从而尽量满足绝大多数人的需求。

整个电风扇逻辑控制电路采用模块化设计思想，需分成脉冲触发电路、状态锁存电路、风态控制电路、定时电路等几大部分，用三个开关分别控制风速、风态及定时状态的循环与转换，并用三个二极管作为状态指示灯，其中一个开关控制整个电路。

其中脉冲触发电路用单稳态和组合逻辑电路实现，状态锁存电路、定时电路状态设计核心由D触发器实现，定时控制需要555单稳态电路实现。

经过一系列的分析，思考和精心准备，本设计实现的控制电路能让电风扇在接通电源后按风速控制键是电路工作在“睡眠风”、“弱风”和“正常风”状态，之后通过风速、风态和定时三个按键分别控制电风扇工作状态，并有相应指示灯亮。

电风扇原理详解：电路图和电路板详解，电风扇维修技巧总结一、电风扇工作原理及分类电风扇都是电流通过电动机带动叶片产生空气对流加速散热的1. 按自动化程度分类可分为普通电风扇和高档电风扇。

2.按使用电源分类可分为交流电风扇、直流电风扇和交直流电风扇。

3.按电动机的形式分类可分为单相交流罩极式、单相交流电容式及交直流两用的串激式电风扇。

4.按结构特征及用途分类可分为台扇、吊扇、落地扇、排气扇、转页扇等。

二、电风扇的结构及组成1、各种台风扇与落地扇的结构:①风扇电动机;②电风扇叶及前后网罩.常用三页扇，风扇叶直径250—400mm。

③连接头及减速连杆摆头机构.④底座及开关控制机构.遥控冷暖风扇（空调扇）：电热送暖风；过水帘送冷风,其工作原理如图:风扇送出冷风的工作原理：在普通风扇基本结构的基础上，在出风口出增加了一个由小电动机带动转动水帘网布，其下部有水箱，风通过水帘会降温，是因为液态水汽化需要汽化热。

能提高湿度当然也是液态水汽化增加了室内的湿度。

有增湿效果。

三、风扇电动机1、电容式风扇电动机：风扇电动机多用4极电容电动机转速在1400转/分以下.启动转矩(0.3-0.5)倍额定转矩，最大转矩(1.1-1.5)倍额定转矩.电动机的技术参数：定子铁芯:长度L、内径d、外径D、铁芯槽数：Z。

定子主绕组：绕组形式、节距Y、导线线径Φ。

绕组接法.副绕组及启动与工作电容：1—1.5uf .采用绕组调速的电动机，还有调速绕组.2.少数小功率风扇也有用2极罩极电动机的，转速在2800转/分以下。

1）单相电容式电动机2）单相异步交流电动机的结构单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组、转子、起动元件等部分组成，其结构如图所示。

前、后端盖它是用铸铁、铝合金、薄铁板制作而成。

为了保证安装精度，家用电器中电动机的前、后端盖大部分用薄铁板冲压成型。

轴承微型电动机中的轴承有两种类型：一种是滚珠轴承，另一种是含油轴承，它们共有高强度、耐磨性好，尺寸精度高、稳定性好的优点。

家用电风扇控制逻辑电路设计摘要电风扇是我国家庭中最为普及的家用电器之一，以前的台式电风扇和落地式电风扇都是采用机械控制，主要控制风速和风向。

然而随着电子技术的发展，目前的家用电风扇大多采用电子控制线路取代了原来的机械控制器，使电扇的功能更强，操作也更简便。

本文比较全面的设计出了家用电风扇的控制电路，它包括家用电风扇的风速、风种和定时几种状态的控制。

把家用电风扇控制方便、简单化，使人们在使用过程中能更好的对电风扇操作。

关键词：方式控制；触发脉冲；定时电路AbstractF a n i s o n e o f t h e m o s t p o p u l a r h o u s e h o l d a p p l i a n c e s i n m y f a m i l y, a n d t h e f o r m e r l y e l e c t r i c f a n s a n d f l o o r f o r m e r d e s k t o p f a n s a rem a i n l y m e c h a n i c a l c o n t ro l t h e w i n d s p e e d a n d d i re c t i o n c o n t ro l.H o w e v e r,w i t h t h e d e v e l o p m e n t o f e l e c t ro n i c t e c h n o l o g y,t h e h o m ef a n s w i t h e l e c t ro n i c c o n t ro l h a v e c i rc u i t e d t o re p l a c e m o s t o f t h eo r i g i n a l m a c h i n e c o n t ro l l e r,s o f a n s b e c o m e m o re p o w e r f u l,m o rec o n v e n i e n t o p e r a t i o n.T h i s a r t i c l e c o m p a re s c o m p re h e n s i v e l y d e s i g n t h e h o m e f a n s i nt h e c o n t ro l c i rc u i t,w h i c h i n c l u d e s t h e h o m e f a n s o f w i n d s p e e d,t h eS p e c i e s o f t h e w i n d a n d t i m i n g o f s e v e r a l k i n d s o f s t a t e c o n t ro l.I tm a d e h o m e e l e c t r i c f a n c o n t ro l e a s i l y a n d S i m p l y,s o t h a t p e o p l e c a n u s e t h e p ro c e s s o n t h e f a n o p e r a t i o n b e t t e r.K e y w o r d:M o d e c o n t ro l;Tr i g g e r p u l s e;Ti m i n g c i rc u i t目录家用电风扇控制逻辑电路设计 (1)一绪论 (1)二电风扇操作示意框图及功能简介 (1)三电风扇单元电路设计及工作原理 (2)（一）电风扇单元电路的设计 (2)1触发脉冲的形成 (2)2触发脉冲电路 ............................错误!未定义书签。

东华理工大学长江学院毕业设计（论文）题目风扇遥控器（软件）英文题目ventilator control (software)摘要随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使遥控技术有了日新月异的发展。

遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。

近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。

20世纪70年代后期开始出现家庭智能化系统，80年代中期以来，各种家庭控制系统应运而生，家庭智能控制系统的主要功能集中在家庭安全报警、电话远程控制、红外集中遥控、自动超标控制等方面。

本文首先介绍了家庭红外遥控的一种，风扇遥控，利用芯片PT2262、PT2272来实现风扇遥控，其次介绍各芯片、各功能硬件电路之间的联系。

关键词：风扇遥控器；PT2262；PT2272；单片机AT89C51ABSTRACTWith the rapid development of electronic technology, the new large-scale integrated circuits for emerging remote control so that the remote control with the rapid development of technology. The central control of a remote control device from the early parts of the discrete components, integrated circuits gradually developed to the current single-chip micro-computer, much more intelligent. In recent years, remote control technology in industrial production, household appliances, security and people's daily lives more and more widely used.70 In the late 20th century the family began to appear intelligent systems, since the mid-80's, all kinds of family control system came into being, the family of intelligent control system the main function on the home security alarm, telephone remote control, infrared remote control focus, automatic standard control.This paper first introduces the family of an infrared remote control, fan control, the use of chip PT2262, PT2272 fan control to achieve, followed by introduction of the chip, the functional link between the hardware circuit.Key words: fan remote control, PT2262, PT2272, single-chip microcomputer AT89C51目录绪论 (1)课题背景 (1)课题现状 (1)红外遥控的发展趋势 (1)红外遥控的功能与特点 (3)红外线遥控具有以下特点： (3)红外线遥控在技术上的主要特点 (3)主要研究内容与方法 (4)1风扇遥控器设计的总体方案 (5)系统总体结构设计 (5)系统总体结构 (5)利用红外遥控开关电路 (5)电风扇红外遥控器的基本原理 (6)主要芯片和元件的介绍 (7)单片机AT89C51简介 (7)芯片PT2262的介绍 (10)接收芯片PT2272的介绍 (11)LED显示元件的介绍 (12)2风扇遥控器的软件设计 (14)主程序设计 (14)主程序流程图 (14)主程序的关键技术 (15)主程序 (16)中断处理子程序设计 (17)中断子程序流程图 (18)中断子程序 (18)定时处理子程序设计 (19)定时处理子程序流程图 (19)定时子程序的关键技术 (19)定时子程序 (21)风速和显示处理子程序设计 (24)子程序流程图 (24)子程序关键代码 (26)关机处理子程序设计 (27)关机处理子程序流程图 (27)结论 (28)致谢 (29)参考文献 (30)附录1 (31)附录2 (32)绪论课题背景随着科技的发展，遥控技术的出现，大大改善了人们的生活质量和品质。

课程设计说明书课程设计名称：数字逻辑课程设计课程设计题目：家用电风扇控制逻辑电路设计学院名称：信息工程学院专业：计算机科学与技术班级：120452班学号： 12045217 姓名：刘信评分：教师：张华南叶蓁20 14 年 6 月 11 日数字逻辑课程设计任务书20 13 －20 14 学年第二学期第 15 周－ 16 周题目家用电风扇控制逻辑电路设计内容及要求1、现风速的强、中、弱控制(—个按钮控制，循环)。

2、风、自然风。

正常风三种风态(—个按钮控制，循环)。

3、LED灯显示。

提高要求1、按键提示音。

2、定时关机功能(以小时为单位)。

进度安排：1、根据任务要求，查阅相关资料，完成设计的前期工作；（两天）2、根据资料，进行方案设计并对比论证，完成参数计算；（三天）3、库房领取元器件，联接电路，完成电路调试；（五天）4、检查完毕后，撰写实验报告。

学生姓名：刘信指导时间2014年6月3日至2014年6月6日指导地点：综合楼中509室任务下达2014 年 5 月 26日任务完成2014 年 6 月 6日考核方式1.评阅□ 2.答辩□ 3.实际操作√4.其它□指导教师张华南叶蓁系（部）主任康密军摘要目前，电风扇已经成了普通百姓解暑必备家用电器。

电风扇核心部分是控制部分，具有一个创新设计的控制电路可以提供更加优质服务，让用户使用更舒心，而本文所描述的家用电风扇控制逻辑设计不仅能提供更人性化服务，而且它取代了过去的机械控制，使用方便。

它的设计理论可以针对不同需要就行修改，比如说家用电视机，但最典型的还是用于控制家用电风扇的工作状态。

本设计采用数字电子技术并用小规模集成电路实现，整个系统由脉冲触发电路、状态锁存电路、风态控制电路、定时电路等几大部分，用三个开关控制风速、风态及定时状态的循环，并分别用三个二极管作为状态指示灯，一个开关控制整个电路。

其中脉冲触发电路用单稳态和组合逻辑电路实现，状态锁存电路、定时电路状态设计核心由4D触发器74LS175实现。

《家电原理与检测》课程设计报告电风扇接收电路设计姓名: 陈洞火专业: 电子信息工程班级: 093253学号: 09325302指导老师: 王晓荣超声波遥控多档电风扇电路设计摘要如今风扇的用途太多了，比如在库房可以用来排气，在厨房可排油烟。

特别是在炎热的夏天，可以给人们带来了一阵阵凉风，使人们在舒适的环境下安心工作。

目前风扇种类较多，从控制方式可分为挡位式、按键式、红外遥控式等，但不管哪种控制方式都有不足之处，比如，按键式作不方便，红外遥控式操作时，发射和接收方位必须对准，否则很难有效控制。

随着社会的不断发展、科技的不断进步、人们生活水平的不断提高，先前的产品还存在很多的不足,已经不能再满足人们的需求，那么就迫切要求新产品的问世。

为了解决上述问题，开发了超声波遥控电风扇调速控制电路的课题,即采用超声波来控制电风扇。

超声波遥控电风扇调速控制电路是利用超声波发射器发射的信号通过译码电路，由控制电路来进行有效的功能控制的。

文章系统介绍了超声波发射/接收控制电路组成、电路工作原理、电路设计、程序设计、产品制作过程。

该装置的发射和接收电路均采用超声波换能元件来实现。

该设计集传感技术、电子技术于一体，其有经济、适用、使用方便等特点。

主要内容包括具体设计的方案、理论分析、给出了具体的电路图、系统调试及主要技术性能参数并进行了可行性论证。

关键词：超声波发射/接收电路,控制电路,译码电路目录1 绪论 (1)1.1课题描述 (1)1.2基本工作原理及框图 (1)2 单元电路设计 (1)2.1超声波的概述 (1)2.2超声波换能元件的原理 (2)2.3发射电路工作原理 (3)2.4接收电路工作原理 (3)2.4.1 接收电路工作过程 (3)2.4.2 电路的噪声抑制 (4)2.4.3 CD4017芯片 (4)3元器件选择 (7)总结 (9)致谢 (10)参考文献 (11)1绪论1.1课题描述随着科学技术的发展，人们生活水平的提高，人们的要求越来越高，在日常生活中已经不满足古老的按键式电风扇。

双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电风扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。

这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通电扇改装为具有多功能的高档电扇，很适宜无线电爱好者制作与改装。

这种新型IC的主要特点是：（1）集开关、定时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械定时器和调速器，采用轻触式开关和电脑控制脉冲触发，因而无机械磨损，使用寿命长；（3）各种动作电脑程序具备相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的定时控制等。

RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。

其外形、引出脚排列及各脚功能如图1所示。

工作原理典型应用电路如图2所示（[url=/ad/ykkz/fsdlkz.rar]点击下载原理图[/url] ）。

市电220V 由C1、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。

在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电风扇不转。

若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，分别触发双向晶闸管VS1－VS3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，并且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电风扇即按连续风（常风）、阵风（模拟自然风）、连续风……的方式循环改变其工作状态，在连续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动定时时间选择键SB2，定时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种定时时间，共有0.5、l、2、4小时和不定时5种工作方式供选择。

《家电原理与检测》课程设计报告电风扇接收电路设计姓名: 陈洞火专业: 电子信息工程班级: 093253学号: 09325302指导老师: 王晓荣超声波遥控多档电风扇电路设计摘要如今风扇的用途太多了，比如在库房可以用来排气，在厨房可排油烟。

特别是在炎热的夏天，可以给人们带来了一阵阵凉风，使人们在舒适的环境下安心工作。

目前风扇种类较多，从控制方式可分为挡位式、按键式、红外遥控式等，但不管哪种控制方式都有不足之处，比如，按键式作不方便，红外遥控式操作时，发射和接收方位必须对准，否则很难有效控制。

随着社会的不断发展、科技的不断进步、人们生活水平的不断提高，先前的产品还存在很多的不足,已经不能再满足人们的需求，那么就迫切要求新产品的问世。

为了解决上述问题，开发了超声波遥控电风扇调速控制电路的课题,即采用超声波来控制电风扇。

超声波遥控电风扇调速控制电路是利用超声波发射器发射的信号通过译码电路，由控制电路来进行有效的功能控制的。

文章系统介绍了超声波发射/接收控制电路组成、电路工作原理、电路设计、程序设计、产品制作过程。

该装置的发射和接收电路均采用超声波换能元件来实现。

该设计集传感技术、电子技术于一体，其有经济、适用、使用方便等特点。

主要内容包括具体设计的方案、理论分析、给出了具体的电路图、系统调试及主要技术性能参数并进行了可行性论证。

关键词：超声波发射/接收电路,控制电路,译码电路目录1 绪论 (1)1.1课题描述 (1)1.2基本工作原理及框图 (1)2 单元电路设计 (1)2.1超声波的概述 (1)2.2超声波换能元件的原理 (2)2.3发射电路工作原理 (3)2.4接收电路工作原理 (3)2.4.1 接收电路工作过程 (3)2.4.2 电路的噪声抑制 (4)2.4.3 CD4017芯片 (4)3元器件选择 (7)总结 (9)致谢 (10)参考文献 (11)1绪论1.1课题描述随着科学技术的发展，人们生活水平的提高，人们的要求越来越高，在日常生活中已经不满足古老的按键式电风扇。

一、概述现在各个家庭所有的电风扇大多的是采用电子控制线路作为控制器，取代了过去的机械控制器，这使得电扇的功能更强，操作也更为简便。

图1为电扇操作面板示意图。

弱风中风强风正常风自然风睡眠风风速开关风速选择风种选择停机图1 电扇操作面板示意图在面板上有六个指示灯指示电扇的状态。

三个按键分别为选择不同的操作－风速、风种、停止。

其操作方式和状态指示如下：1．电扇处于停转状态时，所有指示灯不亮。

此时只有按“风速”键电扇才会响应，其初始工作状态为“风速”－弱，“风种”－正常位置，且相应的指示灯亮。

2．电扇一经启动后，再按动“风速”键可循环选择弱、中或强三种状态中的一种状态；同时，按动“风种”键可循环选择正常、自然或睡眠三种状态的某一种状态。

3．在电扇任意工作状态下，按“停止”键电扇停止工作，所有指示灯熄灭。

4．“风速”的弱、中、强对应电扇的转动由慢到快。

“风种”在正常位置是指电扇连续运转；在“自然”位置，是表示电扇模拟产生自然风，即运转2秒，间断2秒的方式；在“睡眠”位置，是产生轻柔的微风，电扇运转4秒，间断4秒的方式。

电扇操作状态的状态转换图如图2所示：图2 电扇操作状态转换图二、方案论证设计一个家用电扇控制电路，该控制电路具有控制风速选择和运行模式选择等功能。

其原理框图如图3所示。

图3 家用电扇控制电路原理框图“风速”、“风种”这两种操作各有三种工作状态和一种停止状态需要保存和指示，因而对于每种操作都可以采用三个触发器来锁存状态，触发器输出1表示工作状态有效，0表示无效，当三个输出为全0则表示停止状态。

为了简化设计，可以考虑采用带有直接清零端的触发器，这样将停止键与清零端相连就可以实现风速选择停机风种选择风速选择电路 风种选择电路 输出电路 风种形成电路 脉冲信号发生电路上电复位停止的功能，简化后的状态转化图如图4所示。

图4 电扇简化操作状态转换图可由带异步清零端的D触发器74LS74实现。

我们可以利用D触发器建立起“风速”及“风种”锁存状态电路，但这两部分电路的输出信号状态的变化还有赖于各自的触发脉冲。

遥控电扇控制电路功能说明一、功能说明电子式遥控风扇控制电路能在本机或遥控状态下实现调度、定时、风类（正常风、自然风、睡眠风）等控制功能，同时具有模拟冷风控制、蜂鸣输出、按键输入、遥控解码输入等功能。

此外，电子式风扇控制电路可以根据人体接近程度控制继电器的状态。

二、电路功能简介电子式风扇控制电路由电源、发射电路、接收电路、热释（人体接近）检测电路、风扇电路、继电器控制电路、状态指示电路等组成。

电子式风扇控制电路，用电子式轻触开关和电子定时器，取代了传统的机械式开关和机械定时器。

除了保留原有传统风扇的常风、定时功能外，增加了风类和摆头功能，人体感应控制功能和遥控功能（通过编解码方式）。

因此电子式遥控风扇的出现大大地方便了用户，提高了生活质量。

●K1“开/关”键：当风扇静止时，此按键为启动按键。

风扇以中风方式启动以增加起动力矩。

三秒钟后恢复至弱风状态运行（初次上电），或以上次关机时所记忆的状态运行。

当风扇在转动时，按此键切断电机电源，风扇停止运行，控制电路恢复为静态状态，并记住关机前的运行模式，待下次再启动此按键开机时，即以上次关机时所记忆的状态运行（定时及睡眠风不会被记忆）。

●K2“定时”键：该按键用于设定风扇的预置关机时间。

有四段时间指示输出（0.5，1，2，4小时）累加型定时模式（A4）。

当风扇在定时状态运行时，LED的显示会随时间的推移而显示余下的运行时间，以清楚表示风扇尚可运行多长时间才会停止。

●K3“风速”键：当风扇在运行时，此按键为风速设定键，不断按此键，风扇运行状态将以弱风→中风→强风→弱风→中风……的方式进行循环。

●K4“风类型”键：选择风扇运行的类型。

当风扇在运行时，不断按此键，风扇运行将以正常风→自然风→睡眠风→正常风→自然风……的方式进行循环。

A) 正常风：风扇以设定的强风、中风或弱风持续地运行。

B) 自然风：芯片内部已设定了不规则的风速运行程序，通过与“风速键”配合操作，可产生强自然风、中自然风、弱自然风，以模仿大自然吹风的效果。

ST20P18单片机应用于通用家电无线遥控设备
以433MHz 为频率的无线通用遥控设备，为短距离无线通信提供了非常简单的解决方案，它是开发低成本、低功耗无线通信系统的理想方案。

一般由单
片机控制电路、LCD 显示电路、无线发码电路等构成。

按照节点的多少可以分为单节点和多节点模式。

单节点也称为点对点式，结构简单、体积小，便于随
身携带，用于控制单个家电的通信;而多节点又称为点对多式，它可以根据用户的要求而设计不同的路数，也可以很方便地进行扩展，可以同时控制多个家电，功能齐全。

本系统设计为16 路，在接收部分可以根据接收到的信息控制多个
家用电器。

系统硬件的结构原理和设计
1 系统简介
通用型遥控设备主要由开/关键、液晶显示屏、置位键、确认键、返回键、数字键盘等部分组成,其外形与手机相仿。

它的操作也很简单,以遥控电风扇为例,打开遥控器后,首先
显示主菜单,是各种电器的名称,用上下键选中所要操作的家用电器。

例
如选中电风扇,按确认键后就可进入其子菜单,再选择所操作的项目,如风力挡位
的大小、风扇的方向等,再按确认键进入下级子菜单,进行具体的操作,如调整风
力和风向等，其余家用电器类似操作。

硬件电路是由1 个4 位的拨码开关电路、无线发射电路、ST20P18 单片机主控制电路、键盘扫描电路、液晶(LCD)显示电路等组成。

2 无线发码电路
其中单片机采用的是ST20P18，它是由台湾矽创公司生产的一种CMOS 工艺制造的低功耗低价位的8 位单片机，芯片内部带有振荡器、系统定时器、。
