用PT2128PT2268的全功能遥控电风扇电路

┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊目录前言 (1)第一章设计内容及要求 (2)第二章系统设计及方案选择 (2)2.1方案一 (2)2.2方案二 (2)第三章系统组成及工作原理 (3)3.1系统的组成 (3)3.2工作原理 (3)第四章单元电路设计、参数计算、器件选择 (3)4.1温度检测和显示电路 (3)4.1.1 DS18B20的温度处理方法 (4)4.1.2 温度传感器和显示电路组成 (6)4.2 电机调速电路 (6)4.2.1 电机调速原理 (6)4.2.2 电机控制模块设计 (7)4.3 遥控电路 (8)4.3.1 发射电路 (8)4.3.2 接收电路和控制电路 (9)4.3.3 控制键电路 (10)第五章实验、调试及测试结果分析 (10)5.1实验调试 (10)5.2系统硬件调试 (10)5.3测试结果 (13)5.3.1测试结果分析 (13)第六章收获与体会 (14)参考文献 (15)附录一 (16)附录二 (17)┊┊┊┊┊┊┊┊┊┊┊┊┊装┊┊┊┊┊订┊┊┊┊┊线┊┊┊┊┊┊前言在社会高度文明的今天，家用电风扇的使用变得极为普通平常。

但是随着近年来，人们生活水平的提高，对家用电风扇的质量要求也越来越高。

以前单一的只能控制风速和定时的电风扇已经不能够满足人们的需求，这就要求要出现一种功能更全，操作更方便的电风扇来取代以前的老式机电风扇。

而近几年电子技术的迅猛发展，也为实现这一目标提供了各方面的资源。

目前市场上流行的最先进的是微处理器控制。

但本设计仅从电路硬件出发，用数字逻辑电路来完成设计。

它较之以前的电扇有可靠性高，反映速度快的优点。

本设计在原来电风扇的基础上，增加了自动控制风速和风种，并对其控制功能进行了新的设计，使其操作更为方便，从而普遍满足人们的需要。

在本设计中，我们主要通过从数字电路中学习到的知识，对其各部分（风速控制、风种控制等）电路进行数字逻辑设计，然后进行电路组装，形成一个完整的电风扇的控制电路。

创新训练家用电风扇的无线遥控电路课程设计报告姓 名： 学 号： 指导教师：学 院： 机电工程学院 专 业： 机械设计制造及其自动化完成日期：2014年7月5日摘要系统采用了PT2262和PT2272作为无线发射和接收，和单片机AT89S52作为控制系统，现简单地介绍了红外线遥控发射、接收系统的原理，以及完整的51汇编程序代码。

包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程，可以编写应用软件。

遥控电风扇控制系统分为两大部分：遥控器和电风扇控制板，下面分别加以描述。

关键字：PT2262、PT2272、AT89S52SummaryThe system USES PT2262 and PT2272 as wireless transmission and reception, and monolithic integrated circuit AT89S52 as control system, is simply introduces the infrared remote transmitting and receiving system, and the principle of 51 assembler code intact. Including transmitting and receiving the principle diagram and the programming of the main program, sending and receiving procedures, timing program interrupt program flow process, thus completing the design process, the main points of reference block design process, can write applications. Remote electric control system is divided into two parts: the remote control, and the fanner described below respectively.Key words: PT2262, PT2272 and AT89S52 devices目录一、系统方案论证与比较 (1)1.要求 (1)2.遥控电路的选择 (1)3.主控电路选择 (1)二、电路模块的设计与分析 (3)1.系统的设计分析 (3)2．单片机控制电路 (3)3.遥控发射电路 (4)4.接收模块 (4)5．外围电路 (4)三、系统软件设计 (6)系统软件流程图 (6)四、系统测试与分析 (7)调试过程 (7)参考文献 (8)致谢 (9)一、系统方案论证与比较1.要求：①设计并制作一个无线家用风扇控制器，控制器面板为：按钮3个，为风速、风种和开关；LED指示灯6个，指示风速为强、中、弱，风种为睡眠、自然和正常，遥控有效距离大于10米。

电风扇原理详解：电路图和电路板详解，电风扇维修技巧总结一、电风扇工作原理及分类电风扇都是电流通过电动机带动叶片产生空气对流加速散热的1. 按自动化程度分类可分为普通电风扇和高档电风扇。

2.按使用电源分类可分为交流电风扇、直流电风扇和交直流电风扇。

3.按电动机的形式分类可分为单相交流罩极式、单相交流电容式及交直流两用的串激式电风扇。

4.按结构特征及用途分类可分为台扇、吊扇、落地扇、排气扇、转页扇等。

二、电风扇的结构及组成1、各种台风扇与落地扇的结构:①风扇电动机;②电风扇叶及前后网罩.常用三页扇，风扇叶直径250—400mm。

③连接头及减速连杆摆头机构.④底座及开关控制机构.遥控冷暖风扇（空调扇）：电热送暖风；过水帘送冷风,其工作原理如图:风扇送出冷风的工作原理：在普通风扇基本结构的基础上，在出风口出增加了一个由小电动机带动转动水帘网布，其下部有水箱，风通过水帘会降温，是因为液态水汽化需要汽化热。

能提高湿度当然也是液态水汽化增加了室内的湿度。

有增湿效果。

三、风扇电动机1、电容式风扇电动机：风扇电动机多用4极电容电动机转速在1400转/分以下.启动转矩(0.3-0.5)倍额定转矩，最大转矩(1.1-1.5)倍额定转矩.电动机的技术参数：定子铁芯:长度L、内径d、外径D、铁芯槽数：Z。

定子主绕组：绕组形式、节距Y、导线线径Φ。

绕组接法.副绕组及启动与工作电容：1—1.5uf .采用绕组调速的电动机，还有调速绕组.2.少数小功率风扇也有用2极罩极电动机的，转速在2800转/分以下。

1）单相电容式电动机2）单相异步交流电动机的结构单相异步交流电动机由前端盖、后端盖、轴承、定子铁心、定子绕组、转子、起动元件等部分组成，其结构如图所示。

前、后端盖它是用铸铁、铝合金、薄铁板制作而成。

为了保证安装精度，家用电器中电动机的前、后端盖大部分用薄铁板冲压成型。

轴承微型电动机中的轴承有两种类型：一种是滚珠轴承，另一种是含油轴承，它们共有高强度、耐磨性好，尺寸精度高、稳定性好的优点。

家用电风扇控制逻辑电路设计摘要电风扇是我国家庭中最为普及的家用电器之一，以前的台式电风扇和落地式电风扇都是采用机械控制，主要控制风速和风向。

然而随着电子技术的发展，目前的家用电风扇大多采用电子控制线路取代了原来的机械控制器，使电扇的功能更强，操作也更简便。

本文比较全面的设计出了家用电风扇的控制电路，它包括家用电风扇的风速、风种和定时几种状态的控制。

把家用电风扇控制方便、简单化，使人们在使用过程中能更好的对电风扇操作。

关键词：方式控制；触发脉冲；定时电路AbstractF a n i s o n e o f t h e m o s t p o p u l a r h o u s e h o l d a p p l i a n c e s i n m y f a m i l y, a n d t h e f o r m e r l y e l e c t r i c f a n s a n d f l o o r f o r m e r d e s k t o p f a n s a rem a i n l y m e c h a n i c a l c o n t ro l t h e w i n d s p e e d a n d d i re c t i o n c o n t ro l.H o w e v e r,w i t h t h e d e v e l o p m e n t o f e l e c t ro n i c t e c h n o l o g y,t h e h o m ef a n s w i t h e l e c t ro n i c c o n t ro l h a v e c i rc u i t e d t o re p l a c e m o s t o f t h eo r i g i n a l m a c h i n e c o n t ro l l e r,s o f a n s b e c o m e m o re p o w e r f u l,m o rec o n v e n i e n t o p e r a t i o n.T h i s a r t i c l e c o m p a re s c o m p re h e n s i v e l y d e s i g n t h e h o m e f a n s i nt h e c o n t ro l c i rc u i t,w h i c h i n c l u d e s t h e h o m e f a n s o f w i n d s p e e d,t h eS p e c i e s o f t h e w i n d a n d t i m i n g o f s e v e r a l k i n d s o f s t a t e c o n t ro l.I tm a d e h o m e e l e c t r i c f a n c o n t ro l e a s i l y a n d S i m p l y,s o t h a t p e o p l e c a n u s e t h e p ro c e s s o n t h e f a n o p e r a t i o n b e t t e r.K e y w o r d:M o d e c o n t ro l;Tr i g g e r p u l s e;Ti m i n g c i rc u i t目录家用电风扇控制逻辑电路设计 (1)一绪论 (1)二电风扇操作示意框图及功能简介 (1)三电风扇单元电路设计及工作原理 (2)（一）电风扇单元电路的设计 (2)1触发脉冲的形成 (2)2触发脉冲电路 ............................错误!未定义书签。

数字电路课程设计题目名称：家用电风扇控制逻辑电路设计摘要随着经济的发展，电风扇已是必不可少的家用电器。

它经济、简便、实用，是每个人家里可以负担起的电器。

并且随着科技的发展，电风扇的功能越来越完善，人们也更加注重电风扇的智能化、人性化。

许多厂家在制做风扇是运用了集成芯片构成数字电路或者单片机技术，使电风扇的电路更加简单。

本次电工学设计实验就是运用了我们所学的数字电路的知识，来实现家用电风扇控制逻辑电路设计。

设计内容是用一个按钮来实现风速强、中、弱的转换并且实现循环；一个按钮来实现风种从正常风、睡眠风、自然风的转换并且实现循环；并且用不同颜色LED灯的显示来表示风速与风种的状态各个状态。

家用电风扇控制逻辑电路分为三大模块：第一个模块是风速、风种的循环控制电路，利用74ls175、74ls08芯片实现三种状态的循环计数，并且利用高低电平实现LED 灯的亮与灭；第二个模块是风种实现电路，利用555发生器产生周期为8s的方波，并且利用74ls175构成二分频电路形成周期为16s的方波，再利用74ls151芯片选择风种的输出。

第三个模块是按钮控制电路，利用按钮来给芯片脉冲，实现风速、风种的选择，并且可以实现关机的功能。

本课题基本实现了三个模块的功能，将之有效的连接在一起，实现了家用电风扇控制逻辑电路的总体功能。

虽然此次设计的电路较为简单，但它的成本较低，并且经济、实用而且风种、风种的选择体现了它的人性化，相信在市场有一定的潜力。

关键字：电风扇循环控制74ls175 74LS151 74LS00 74LS08 LED目录前言························································第一章设计要求···········································1.1设计要求············································第二章设计方案分解·······························2.1状态锁存器·································2.2触发脉冲的形成·································2.3电机转速控制端·································第三章实验电路·············································3.1 实验电路·············································第四章实验电路简要说明···········································4.1、状态锁存器电路················································4.2、触发脉冲电路····································4.3、“风种”三种方式的控制电路····································第五章设计心得··················································参考文献····················································附录一电路总图············································附录二元件清单············································前言图为电扇操作面板示意图。

无线电遥控，就是利用无线电波对被控对象进行远距离控制，在工业控制、航空航天、家电领域应用广泛。

一、无线遥控模块的构成：由发射部分和接收部分组成。

发射部分由，按键，编码芯片，315M调制器，功率放大电路等构成其中编码部分电路由PT2262编码IC来组成，具体电路见图所示。

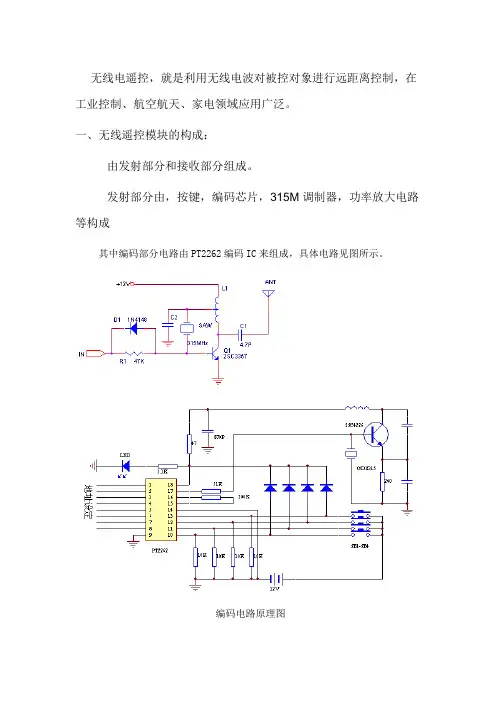

编码电路原理图接收部分由无线信号接收电路，解码芯片构成D0,D1,D2,D3 为按键状态输出端，当某个按键按下后，相应的数据端口就输出高电平，在这几个端口加一级放大就可以驱动继电器，功率三极管，进行负载遥控开关控制。

也可以直接连到单片机的I/O脚上，通过单片机采集数据端口状态，然后进行外部控制。

二、编码解码芯片PT2262/PT2272PT2262/2272是一对带地址、数据编码功能的无线遥控发射/接收芯片。

其中发射芯片PT2262-IR将载波振荡器、编码器和发射单元集成于一身，使发射电路变得非常简洁。

接收芯片PT2272的数据输出位根据其后缀不同而不同，数据输出具有“暂存”和“锁存”两种方式，方便用户使用。

后缀为“M”为“暂存型”，后缀为“L”为“锁存型”，其数据输出又分为0、2、4、6不同的输出，例如：PT2272-M4则表示数据输出为4位的暂存型无线遥控接收芯片。

在通常使用中，我们一般采用8位地址码和4位数据码，这时编码芯片PT2262和解码芯片PT2272的第1～8脚为地址设定脚，有三种状态可供选择：悬空、接正电源、接地三种状态，地址编码不重复度为38=6561组，只有发射端PT2262和接收端PT2272的地址编码完全相同，才能配对使用，遥控模块的生产厂家为了便于生产管理，出厂时遥控模块的PT2262和PT2272的八位地址编码端全部悬空，这样用户可以很方便选择各种编码状态，用户如果想改变地址编码，只要将PT2262和PT2272的1～8脚设置相同即可，例如将发射机的PT2262的第2脚接地，第3脚接正电源，其它引脚悬空，那么接收机的PT2272只要也第2脚接地，第3脚接正电源，其它引脚悬空就能实现配对接收。

东华理工大学长江学院毕业设计（论文）题目风扇遥控器（软件）英文题目ventilator control (software)摘要随着电子技术的飞速发展，新型大规模遥控集成电路的不断出现，使遥控技术有了日新月异的发展。

遥控装置的中心控制部件已从早期的分立元件、集成电路逐步发展到现在的单片微型计算机，智能化程度大大提高。

近年来，遥控技术在工业生产、家用电器、安全保卫以及人们的日常生活中使用越来越广泛。

20世纪70年代后期开始出现家庭智能化系统，80年代中期以来，各种家庭控制系统应运而生，家庭智能控制系统的主要功能集中在家庭安全报警、电话远程控制、红外集中遥控、自动超标控制等方面。

本文首先介绍了家庭红外遥控的一种，风扇遥控，利用芯片PT2262、PT2272来实现风扇遥控，其次介绍各芯片、各功能硬件电路之间的联系。

关键词：风扇遥控器；PT2262；PT2272；单片机AT89C51ABSTRACTWith the rapid development of electronic technology, the new large-scale integrated circuits for emerging remote control so that the remote control with the rapid development of technology. The central control of a remote control device from the early parts of the discrete components, integrated circuits gradually developed to the current single-chip micro-computer, much more intelligent. In recent years, remote control technology in industrial production, household appliances, security and people's daily lives more and more widely used.70 In the late 20th century the family began to appear intelligent systems, since the mid-80's, all kinds of family control system came into being, the family of intelligent control system the main function on the home security alarm, telephone remote control, infrared remote control focus, automatic standard control.This paper first introduces the family of an infrared remote control, fan control, the use of chip PT2262, PT2272 fan control to achieve, followed by introduction of the chip, the functional link between the hardware circuit.Key words: fan remote control, PT2262, PT2272, single-chip microcomputer AT89C51目录绪论 (1)课题背景 (1)课题现状 (1)红外遥控的发展趋势 (1)红外遥控的功能与特点 (3)红外线遥控具有以下特点： (3)红外线遥控在技术上的主要特点 (3)主要研究内容与方法 (4)1风扇遥控器设计的总体方案 (5)系统总体结构设计 (5)系统总体结构 (5)利用红外遥控开关电路 (5)电风扇红外遥控器的基本原理 (6)主要芯片和元件的介绍 (7)单片机AT89C51简介 (7)芯片PT2262的介绍 (10)接收芯片PT2272的介绍 (11)LED显示元件的介绍 (12)2风扇遥控器的软件设计 (14)主程序设计 (14)主程序流程图 (14)主程序的关键技术 (15)主程序 (16)中断处理子程序设计 (17)中断子程序流程图 (18)中断子程序 (18)定时处理子程序设计 (19)定时处理子程序流程图 (19)定时子程序的关键技术 (19)定时子程序 (21)风速和显示处理子程序设计 (24)子程序流程图 (24)子程序关键代码 (26)关机处理子程序设计 (27)关机处理子程序流程图 (27)结论 (28)致谢 (29)参考文献 (30)附录1 (31)附录2 (32)绪论课题背景随着科技的发展，遥控技术的出现，大大改善了人们的生活质量和品质。

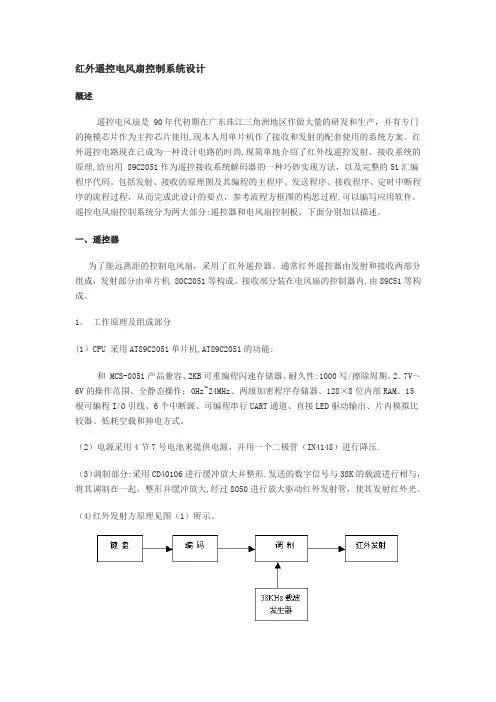

红外遥控电风扇控制系统设计概述遥控电风扇是 90年代初期在广东珠江三角洲地区作做大量的研发和生产，并有专门的掩模芯片作为主控芯片使用,现本人用单片机作了接收和发射的配套使用的系统方案。

红外遥控电路现在已成为一种设计电路的时尚,现简单地介绍了红外线遥控发射、接收系统的原理,给出用 89C2051作为遥控接收系统解码器的一种巧妙实现方法，以及完整的51汇编程序代码。

包括发射、接收的原理图及其编程的主程序、发送程序、接收程序、定时中断程序的流程过程，从而完成此设计的要点，参考流程方框图的构思过程,可以编写应用软件。

遥控电风扇控制系统分为两大部分:遥控器和电风扇控制板，下面分别加以描述。

一、遥控器为了能远离距的控制电风扇，采用了红外遥控器。

通常红外遥控器由发射和接收两部分组成，发射部分由单片机 80C2051等构成。

接收部分装在电风扇的控制器内,由89C51等构成。

1。

工作原理及组成部分(1）CPU 采用AT89C2051单片机,AT89C2051的功能:和 MCS-8051产品兼容、2KB可重编程闪速存储器、耐久性:1000写/擦除周期、2。

7V～6V的操作范围、全静态操作：0Hz~24MHz、两级加密程序存储器、128×8位内部RAM、15根可编程I/O引线、6个中断源、可编程串行UART通道、直接LED驱动输出、片内模拟比较器、低耗空载和掉电方式。

（2）电源采用4节7号电池来提供电源，并用一个二极管（IN4148）进行降压.（3）调制部分:采用CD40106进行缓冲放大并整形.发送的数字信号与38K的载波进行相与，将其调制在一起，整形并缓冲放大,经过8050进行放大驱动红外发射管，使其发射红外光。

（4)红外发射方原理见图（1）所示。

（图 1 )遥控器原理框图2。

红外发射（1）发射部分包括键盘矩阵、编码调制、红外发送器。

使用89C2051芯片将按键信号调制在 38KHz 的载波信号上通过三极管放大后发射出去。

电风扇遥控电路设计学生：丁强指导教师：康万新内容摘要：该设计主要由单片机控制模块、液晶显示模块、温度传感模块、红外收发模块、电机驱动模块模块组成；能够实现温度检测并在液晶显示器上显示以及设定上下限温度报警阀值，同时能根据红外遥控器遥控电机转速，实现红外控制风扇快速、中速、慢速三级档位功能。

在应用方面，凭着红外遥控操作方便，实用性高，成本低廉特点足可取的广泛的市场好评，随着消费性电子智能化发展的趋势，红外遥控电子系产品将会有广阔的发展空间。

关键词：电风扇红外遥控三级档位温度传感器液晶显示Design for Electric fan control circuit Abstract:The design of MCU control module, the LCD module LCD1602, the temperature sensing module, the infrared transceiver module, motor drive module and the keyboard module; can realize temperature detection and the LCD display and the setting of the upper and lower limits of temperature alarm threshold, at the same time according to the infrared remote control motor speed, in order to achieve infrared control fan fast, slow speed, level three file function. On the application of infrared remote control, with convenient operation, high practicality, low cost features foot desirable wide praise of the market, with the consumer electronics intelligent development trend, infrared remote control of electronic products will have a broad space for development.Key words:Electric fan Infrared remote control Three stage gear Temperature sensor LCD Display.目录前言 (1)1 红外遥控电风扇的介绍 (2)1.1 红外遥控电风扇功能分析 (2)1.2 MCU的选型 (3)1.3 MCS-51的概述 (3)1.3.1 单片机的产生 (4)1.3.2 单片机的定义及功能特点 (5)1.3.3 单片机的发展趋势 (6)1.4 AT89C51单片机的基本结构及原理 (6)2 红外遥控电风扇硬件系统设计 (6)2.1 各单元模块功能介绍及电路设计 (6)2.1.1 AT89C51控制系统设计 (7)2.1.2 电源模块设计 (9)2.1.3 电风扇驱动电路设计 (10)2.1.4 温度传感模块设计 (12)2.1.5 红外接收模块设计 (12)2.1.6 液晶显示模块设计 (13)2.2 系统硬件电路总结 (14)3 红外遥控电风扇软件设计 (15)3.1 软件设计原理 (15)3.2 设计任务的确定 (15)3.3 程序设计部分 (15)3.3.1 遥控发射部分软件结构图及其功能说明 (15)3.3.2 遥控接收部分软件结构图及其功能说明 (17)4 红外遥控电风扇总体设计 (18)4.1 红外遥控电风扇控制要求 (18)4.2 总控制程序设计 (18)4.3 运行 (18)5 结束语 (19)6 致谢 (20)附录1：红外遥控电风扇完整原理图 (21)附录2：红外遥控电风扇PCB图 (22)附录3：红外遥控电风扇实物图 (23)附录4：红外遥控电风扇部分源程序 (24)参考文献 (30)电风扇遥控电路设计前言电子快速发展的今天，家居智能化设备应运而生，电风扇从原始的人触动电源开关到现在设计研究的电风扇遥控电路及红外遥控技术，它可以实现一定距离无接触式控制方式来唤醒智能化风扇，同时温度传感器和热释红外模块将自动采集环境温度和感应人体热释红外来更好的服务于大众，于此电风扇遥控电路主要采用到红外线通信方式。

综合性实验设计报告课程名称数字逻辑实验题目名称家用电风扇控制逻辑电路设计班级 20100612 学号 2009061213 学生姓名宿叶露同组班级 20100612同组学号2010061218同组姓名李少华指导教师武俊鹏、孟昭林、刘书勇、赵国冬2012年06 月摘要现在各个家庭使用的电风扇大多的是采用电子控制线路作为控制器，取代了过去的机械控制器，本文将比较全面的设计出家用电风扇的控制电路，它包括家用电风扇的风速、风种和定时几种状态的控制。

在加大电风扇的使用功能的同时，我们也对电风扇的实用性做了多方面的考虑，最终在系统中加入了按键反馈功能，这样在电风扇开机状态下，对于每一次有效地按键动作都会做出相应的反应。

实际实验过程中，我们成功的将一个5V直流小电扇改装成了一个具有定时，风速，风种三种状态，并具有按键反馈功能的家用多功能电风扇。

本文将系统的分析每一功能的实现过程，通过基本逻辑设计，仅从电路硬件出发，用数字逻辑电路来完成设计。

最终设计出一个完整的家用电风扇控制电路。

关键词：电子控制；多功能；状态锁存；定时电路；按键反馈；目录1 需求分析.................................................................................................................................. - 1 -1.1 基本功能需求分析....................................................................................................... - 1 -1.2 扩展功能需求分析....................................................................................................... - 1 -1.3 系统设计概述............................................................................................................... - 2 -2 系统设计.................................................................................................................................. - 5 -2.1 系统逻辑结构设计....................................................................................................... - 5 -2.1.1 风速状态锁存的设计.................................................................................... - 5 -2.1.2 风种状态锁存器设计.................................................................................... - 8 -2.1.3 时间状态锁存器的设计.............................................................................. - 11 -2.1.4 触发脉冲形成电路...................................................................................... - 14 -2.1.5 风速、定时电路的脉冲电路...................................................................... - 17 -2.1.6 风种模式的实现.......................................................................................... - 17 -2.1.7 定时功能的实现.......................................................................................... - 21 -2.1.8 定时控制电路的实现.................................................................................. - 22 -2.1.9 电风扇控制端的设计.................................................................................. - 23 -2.1.10 按键反馈电路的设计.................................................................................. - 24 -2.1.11 试验中电动机的接入方式.......................................................................... - 25 -2.2 系统物理结构设计..................................................................................................... - 26 -2.2.1 耗材报表...................................................................................................... - 26 -2.2.2 家用电风扇的初步设计.............................................................................. - 27 -3 系统实现................................................................................................................................ - 28 -3.1 系统实现过程............................................................................................................. - 28 -3.2 系统测试..................................................................................................................... - 28 -3.3 系统最终电路图......................................................................................................... - 29 -3.4 系统团队介绍............................................................................................................. - 30 -4 总结 ....................................................................................................................................... - 32 - 参考文献.................................................................................................................................... - 34 -1 需求分析1.1 基本功能需求分析课程要求家用电风扇控制电路可实现“风速”，“风种”和“停机”三个由不同按键控制的功能。

双向可控硅MAC97A6的电路应用MAC97A6为小功率双向可控硅（双向晶闸管），最多应用于电扇速度控制或电灯的亮度控制，市场上流行的“电脑风扇”或“电子程控风扇”，不外乎是用集成电路控制器与老式风扇相结合的新一代产品。

这里介绍的电路就是利用一块市售的专用集成电路RY901及MAC97A6，将普通风扇改装为具有多功能的高级风扇，很适宜无线电爱好者制作与改装。

1这种新型IC的主要特点是：（1）集开关、按时、调速、模拟自然风为一体，外围元件少、电路简单、易于制作；（2）省掉了体积较大的机械按时器和调速器，采用轻触式开关和电脑控制脉冲触发，因此无机械磨损，利用寿命长；（3）各类动作电脑程序具有相应的发光管指示，耗电量少，体积小，重量轻，显示直观，便于操作；（4）适合开发或改造成多路家电的按时控制等。

RY901采用双列直插式16脚塑封结构，为低功耗CMOS集成电路。

其外形、引出脚排列及各脚功能如图1所示。

工作原理2典型应用电路如图2所示（[url=点击下载原理图[/url] ）。

市电220V由C一、R1降压VD9稳压，经VD10、C2整流滤波后, 提供5V－6V左右的直流电源作为RY901IC组成的控制器电压。

在刚接通电源时，电脑控制器暂处于复位（静止）状态，面板上所有发光二极管VD1－VD8均不亮，电扇不转。

若这时每按动一次风速选择键SB3，可依次从IC的11－13脚输出控制电平（脉冲信号），经发光管VDl－VD3和限流电阻R2－R4，别离触发双向晶闸管VS1－VS3 3的G极，用以控制它的导通与截止，再经电抗器L进行阻抗变换，即可按强风、中风、弱风、强风……的顺序来改变其工作状态，而且风速指示管VD1－VD3（红色）对应点亮或熄灭；当按风型选择键SB4，电扇即按持续风（常风）、阵风（模拟自然风）、持续风……的方式循环改变其工作状态，在持续风状态下，风型指示管VD4（黄色）熄灭，在阵风状态下，VD4闪光；当按动按不时间选择键SB2，按时指示管VD5－VD8依次对应点亮或熄灭，即每按动一次SB2，可选择其中一种按不时间，共有、l、二、4小时和不按时5种工作方式供选择。

遥控电扇控制电路功能说明一、功能说明电子式遥控风扇控制电路能在本机或遥控状态下实现调度、定时、风类（正常风、自然风、睡眠风）等控制功能，同时具有模拟冷风控制、蜂鸣输出、按键输入、遥控解码输入等功能。

此外，电子式风扇控制电路可以根据人体接近程度控制继电器的状态。

二、电路功能简介电子式风扇控制电路由电源、发射电路、接收电路、热释（人体接近）检测电路、风扇电路、继电器控制电路、状态指示电路等组成。

电子式风扇控制电路，用电子式轻触开关和电子定时器，取代了传统的机械式开关和机械定时器。

除了保留原有传统风扇的常风、定时功能外，增加了风类和摆头功能，人体感应控制功能和遥控功能（通过编解码方式）。

因此电子式遥控风扇的出现大大地方便了用户，提高了生活质量。

●K1“开/关”键：当风扇静止时，此按键为启动按键。

风扇以中风方式启动以增加起动力矩。

三秒钟后恢复至弱风状态运行（初次上电），或以上次关机时所记忆的状态运行。

当风扇在转动时，按此键切断电机电源，风扇停止运行，控制电路恢复为静态状态，并记住关机前的运行模式，待下次再启动此按键开机时，即以上次关机时所记忆的状态运行（定时及睡眠风不会被记忆）。

●K2“定时”键：该按键用于设定风扇的预置关机时间。

有四段时间指示输出（0.5，1，2，4小时）累加型定时模式（A4）。

当风扇在定时状态运行时，LED的显示会随时间的推移而显示余下的运行时间，以清楚表示风扇尚可运行多长时间才会停止。

●K3“风速”键：当风扇在运行时，此按键为风速设定键，不断按此键，风扇运行状态将以弱风→中风→强风→弱风→中风……的方式进行循环。

●K4“风类型”键：选择风扇运行的类型。

当风扇在运行时，不断按此键，风扇运行将以正常风→自然风→睡眠风→正常风→自然风……的方式进行循环。

A) 正常风：风扇以设定的强风、中风或弱风持续地运行。

B) 自然风：芯片内部已设定了不规则的风速运行程序，通过与“风速键”配合操作，可产生强自然风、中自然风、弱自然风，以模仿大自然吹风的效果。

采用TVVH923619238的多功能无线电遥控电风扇电路图本例介绍的电风扇无线遥控调速器是采用4位遥控模块和一块风扇调速集成电路，它可将普通电风扇改造成无线电遥控多功能调速风扇。

工作原理电风扇无线遥控调速器的风扇接收部分电路原理图如图1所示。

发射部分是一个4位TWH9236匙扣式发射器，其A键用作风速（SPEED）调节、B键为风类（MODE）调节，C键为定时（TIME）设定，D键为关（OFF）。

图1中IC1是与TWH9236遥控发射器相对应的TWH9238接收模块，其A, B、C, D 4个引脚与发射器上A、B、C、D4个按键是一一对应的。

IC3是一块LC901电风扇调速专用集成电路，其1、巧、14和5脚分别为风速（SPEED）、风类（MODE)、定时(TIME）、关（OFF)控制设定端，低电平触发有效。

当1脚反复受到低电平触发，风速依次为强风（S）～中风（M）～弱风（L)一强风(S)～……，11脚为强风输出端S, 12脚为中风输出端M, 13脚为弱风输出端L，有效输出为高电平，分别触发驱动双向晶闸管VTH1一VTH3,使其导通，通过电抗器L使电风扇M获得不同的电压以实现调速的目的。

VL6V比分别为强风、中风、弱风指示灯。

当5脚受到低电平触发时，11一13脚均无输出，电风扇停转，芯片处于静止状态，即关机。

在关机状态时，1脚兼作起动端，可使电风扇起动运转。

15脚受到低电平触发，可使风类在正常风与自然风之间进行切换，VI5为风类指示灯，熄灭时为正常风，闪烁麦光时为自然风。

14脚反复受到低电平触发时，可使电路处于不定时-0 ．5h- 1 h-2h-4h一不定时一……，7一10脚所接的VU 一VL4分别为4h、2h、lh、0 ．5h定时显示指示灯。

由于TWH9238 (ICl )数据输出端有效输出为高电平，故通过反相器反相将其转换为低电平，以分别触发IC3的1、15、14和5，所以通过遥控发射机A一D4个按键就能方便地控制电风扇的风速、风类、定时及关机。
