接触角测量仪操作流程

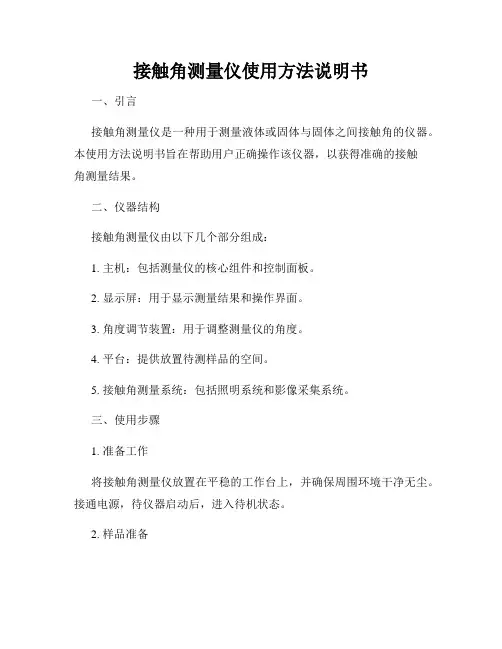

接触角测量仪使用方法说明书一、引言接触角测量仪是一种用于测量液体或固体与固体之间接触角的仪器。

本使用方法说明书旨在帮助用户正确操作该仪器，以获得准确的接触角测量结果。

二、仪器结构接触角测量仪由以下几个部分组成：1. 主机：包括测量仪的核心组件和控制面板。

2. 显示屏：用于显示测量结果和操作界面。

3. 角度调节装置：用于调整测量仪的角度。

4. 平台：提供放置待测样品的空间。

5. 接触角测量系统：包括照明系统和影像采集系统。

三、使用步骤1. 准备工作将接触角测量仪放置在平稳的工作台上，并确保周围环境干净无尘。

接通电源，待仪器启动后，进入待机状态。

2. 样品准备将待测液体或固体样品放置在平台上，并确保样品表面光滑、无气泡等干扰因素。

3. 定标根据实际需要，选择一个已知接触角的标准样品进行定标。

将标准样品放置在平台上，调整仪器的角度和焦距，使其对准样品表面。

通过仪器的操作界面，记录下标准样品的接触角数值。

4. 测量将待测样品放置在平台上，调整角度和焦距，确保样品表面完全清晰可见。

在操作界面上点击“开始测量”按钮，仪器将自动采集样品表面的图像，并计算出接触角的数值。

5. 数据分析根据测量结果，可以进行一系列的数据分析和处理。

通过仪器的操作界面，可以导出测量结果的报告或图表，并进行接触角的比较和统计分析。

四、注意事项1. 使用时请仔细阅读本使用方法说明书，并按照说明操作仪器。

2. 在使用仪器之前，请确保仪器处于正常工作状态。

3. 样品表面应保持清洁和光滑，避免有灰尘、油污等干扰因素。

4. 在进行测量时，应尽量避免干扰物（如气泡、杂质等）进入样品。

5. 为了保证测量结果的准确性，建议进行多次测量，并取平均值作为最终结果。

6. 使用完毕后，请及时关闭仪器，并清理样品台面和仪器外部。

7. 如遇到仪器故障或操作问题，请联系相关技术人员进行维修或咨询。

五、总结通过本使用方法说明书，相信您已经了解了接触角测量仪的使用方法。

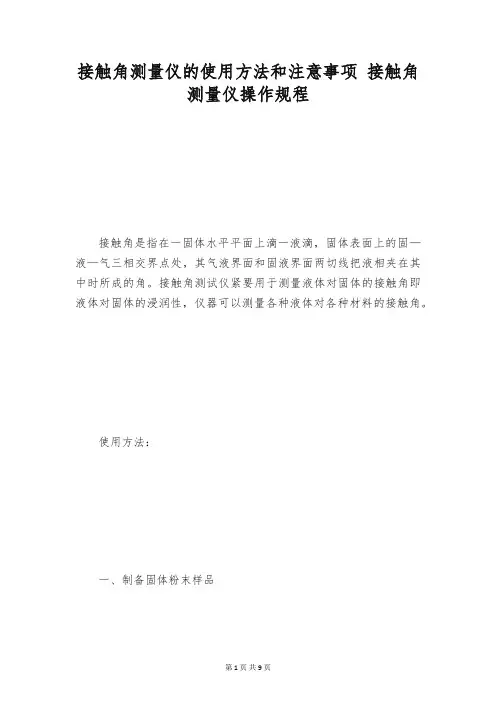

接触角测量仪的使用方法和注意事项接触角测量仪操作规程接触角是指在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气液界面和固液界面两切线把液相夹在其中时所成的角。

接触角测试仪紧要用于测量液体对固体的接触角即液体对固体的浸润性，仪器可以测量各种液体对各种材料的接触角。

使用方法：一、制备固体粉末样品1、将待测样品在真空烘箱中干燥24h，取出后磨碎至40目以下。

2、取确定量的固体粉末1勺放在压片模具中，固定好。

3、将压片模具放在压片机上，关闭放气阀，然后上下压动压杆，使压力升至20MPa，压力在此数值下保持5分钟。

4、放气，取出压片。

5、将其放在玻璃片上测定。

二、测定1、接通电源，打开电脑，插上启动U盘。

2、打开“接触角软件”文件夹，单击接触角测定软件中的“AngleM”。

3、打开光源旋钮，顺时针旋转可看到光源亮度加强，依据电脑显示图像调整光源亮度。

4、调整滴液（液体为预处理时所使用的缓冲溶液，也可以为水，或其他液体）针头，使其显现在图像的中心。

5、调整调整手轮，直到图像清楚。

6、将玻璃注射器装满液体，安装在固定架上。

旋转测微头可将液体流出。

7、将准备好的样品放在玻璃片上,然后将玻璃片放在工作台上。

工作台可通过旋钮上、下、左、右移动，以使其物像显现在光源中心。

8、旋转测微头，流出一滴液体到固体表面，静等1秒后，单击“采集当前显示的图像”，可采集到液体在固体表面上的图像。

9、接受“手工做圆、切线法”，可测出液体在固体表面的接触角。

10、右键图像，可将测量的结果保存在图像上，然后点击“文件”中的“另存为”可将结果保存在文件夹中。

注意事项：1、液滴尽量靠近试样的前端边缘（可使液滴的下边缘清楚）；2、液滴尽可能位于视窗的中心；3、液滴边缘要清楚、规定；4、将窗口界面按次序调整好（调整前后焦距和放大焦圈将窗口上端的黑圈尽量除去掉）；5、液滴形态，液滴上边缘如显现很宽的亮白边，说明试样平台前后端倾斜不水平。

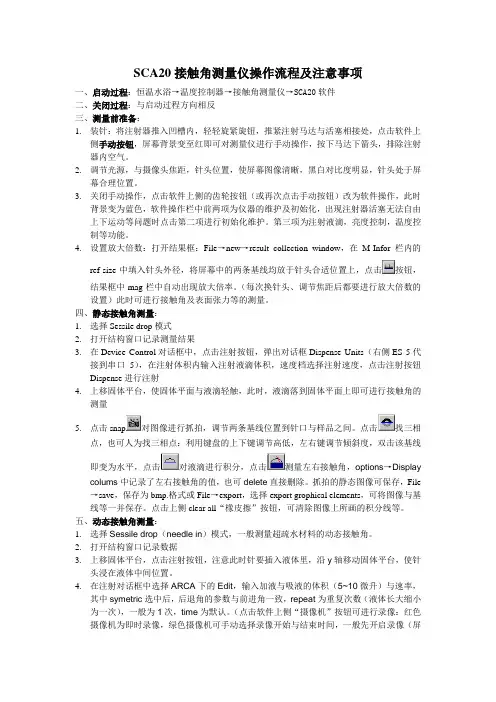

SCA20接触角测量仪操作流程及注意事项一、启动过程：恒温水浴→温度控制器→接触角测量仪→SCA20软件二、关闭过程：与启动过程方向相反三、测量前准备：1.装针：将注射器推入凹槽内，轻轻旋紧旋钮，推紧注射马达与活塞相接处，点击软件上侧手动按钮，屏幕背景变至红即可对测量仪进行手动操作，按下马达下箭头，排除注射器内空气。

2.调节光源，与摄像头焦距，针头位置，使屏幕图像清晰，黑白对比度明显，针头处于屏幕合理位置。

3.关闭手动操作，点击软件上侧的齿轮按钮（或再次点击手动按钮）改为软件操作，此时背景变为蓝色，软件操作栏中前两项为仪器的维护及初始化，出现注射器活塞无法自由上下运动等问题时点击第二项进行初始化维护。

第三项为注射液滴，亮度控制，温度控制等功能。

4.设置放大倍数：打开结果框：File→new→result collection window，在M-Infor栏内的ref-size中填入针头外径，将屏幕中的两条基线均放于针头合适位置上，点击按钮，结果框中mag栏中自动出现放大倍率。

（每次换针头、调节焦距后都要进行放大倍数的设置）此时可进行接触角及表面张力等的测量。

四、静态接触角测量：1.选择Sessile drop模式2.打开结构窗口记录测量结果3.在Device Control对话框中，点击注射按钮，弹出对话框Dispense Units（右侧ES 5代接到串口5），在注射体积内输入注射液滴体积，速度档选择注射速度，点击注射按钮Dispense进行注射4.上移固体平台，使固体平面与液滴轻触，此时，液滴落到固体平面上即可进行接触角的测量5.点击snap对图像进行抓拍，调节两条基线位置到针口与样品之间。

点击找三相点，也可人为找三相点：利用键盘的上下键调节高低，左右键调节倾斜度，双击该基线即变为水平，点击对液滴进行积分，点击测量左右接触角，options→Display colums中记录了左右接触角的值，也可delete直接删除。

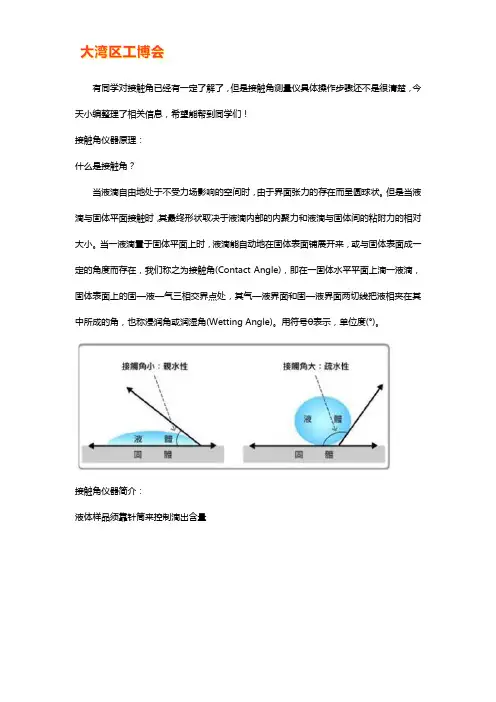

有同学对接触角已经有一定了解了，但是接触角测量仪具体操作步骤还不是很清楚，今天小编整理了相关信息，希望能帮到同学们！接触角仪器原理：什么是接触角？当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。

但是当液滴与固体平面接触时，其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。

当一液滴置于固体平面上时，液滴能自动地在固体表面铺展开来，或与固体表面成一定的角度而存在，我们称之为接触角(Contact Angle)，即在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气—液界面和固—液界面两切线把液相夹在其中所成的角，也称浸润角或润湿角(Wetting Angle)。

用符号θ表示，单位度(°)。

接触角仪器简介：液体样品须靠针筒来控制滴出含量为了保持液体滴出量一致，将针筒垂直装入微米头中并保持针头朝上，以防止空气跑入，再盖上调节体。

接触角测量仪使用步骤：接触角测量仪操作流程一：1、打开接触角仪电源开关接触角测量仪操作流程二：将针头插入液体样品(水)中，缓慢地将液体抽至针筒里。

将针头朝上﹐挤压活塞将针筒中的空气挤出(注意︰必须完全去除针筒中的空气，否则液滴分配器因空气压力而不易控制)将液滴分配器之微米头(microhead)退至刻度约为14-15格处。

将筒垂直装入微米头中并保持针头朝上以防空气跑入，再盖上调节体之装入固定座中。

接触角测量仪操作流程三：在显示屏幕选择“ssile drop method”，显出具有刻度之测量屏幕﹐垂直刻度作为控制调节液滴体积的参考依照显示屏幕指示,将固体样品置于样品台上。

(注意︰勿用手接触针筒活塞主体﹐以免改变接触角)接触角测量仪操作流程四：利用”样品台高度调整钮”，调整品台的位置并利用”焦距稠整钮”﹐调整焦距﹐使固体样品清晰出现在显示屏·(见下图)。

接触角测量仪操作流程五：分别利用两个“针筒位置调整钮，调整分配器之水平及垂直位置，使针头位置于显示屏之水平中心点及第2格处，（由屏幕上方开始数），固定针头。

SDC-100接触角测量仪作业指导书一、仪器简介SDC-100接触角测量仪是一种用于测量液体与固体样品表面之间接触角的精密仪器。

通过光学外观投影的原理，对液体与固体样品的轮廓进行分析，从而得出接触角和表面张力等参数。

二、操作步骤1.准备样品：将待测固体样品放置在仪器台面上，确保样品表面平整无瑕疵。

同时，准备适量的测试液体，确保其清澈透明无杂质。

2.调整仪器：根据样品的大小，适量调节仪器框架的大小，保证样品位于工作台中央。

然后，根据需要调整光源的亮度及工作台的高度，确保测量视野清晰。

3.安装滴管：将滴管固定在仪器的微量进样器上，确保滴管末端与样品表面保持适当距离。

4.开始测量：打开仪器电源开关，启动测量程序。

在软件界面上选择“接触角测量”模式，点击“开始”按钮。

此时，仪器将自动记录液滴图像并分析接触角。

5.分析数据：软件将自动计算接触角值，并在界面上显示。

同时，用户可以根据需要调整图像放大倍数，以便更细致地观察液滴形状。

6.结束测量：完成测量后，关闭仪器电源，取下滴管，整理好样品及测试液体。

三、注意事项1.保持仪器清洁：在使用过程中，避免任何杂物进入仪器内部，以免影响测量精度。

定期用无尘布擦拭仪器表面，保持清洁。

2.正确操作滴管：在安装滴管时，应确保滴管末端平整无缺口，以免影响液滴的形成和测量结果。

此外，应保持滴管内液体适量，避免过多或过少影响测量精度。

3.避免强光直射：在使用过程中，应避免强光直射仪器，以免影响测量结果的准确性。

建议在室内使用仪器，并保持室内光线柔和。

4.定期校准：为确保测量结果的准确性，建议定期对仪器进行校准。

校准可参考仪器说明书中的校准方法进行操作。

5.操作安全：在操作过程中，应注意安全。

避免滴管滴落或样品滑落等情况发生，以免造成人员伤害或仪器损坏。

四、维护保养1.清洁保养：定期用无尘布擦拭仪器表面，保持仪器清洁。

同时，检查仪器各部件是否正常运转，如有异常及时处理。

2.存储环境：仪器应存放在干燥、通风、无尘的环境中，避免阳光直射和高温潮湿环境。

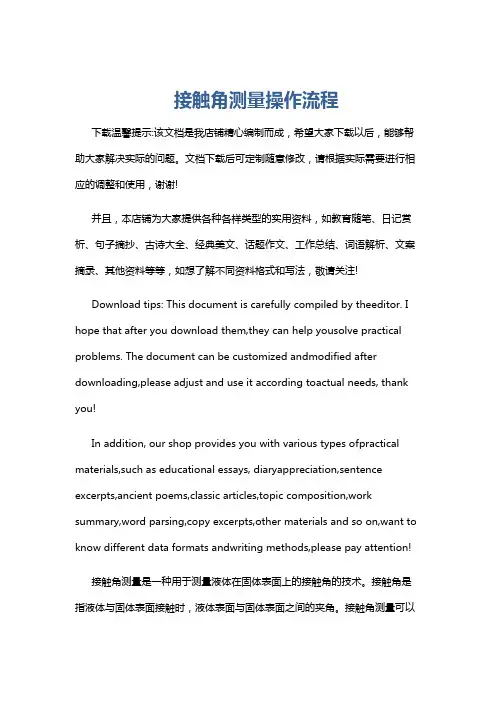

接触角测量操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!接触角测量是一种用于测量液体在固体表面上的接触角的技术。

接触角是指液体与固体表面接触时，液体表面与固体表面之间的夹角。

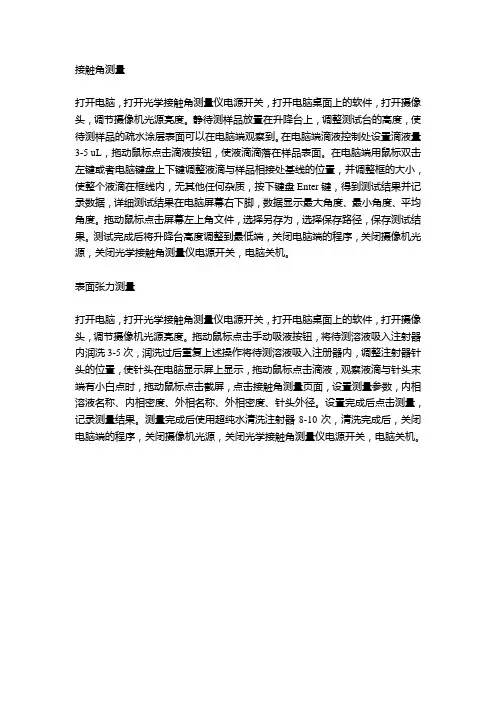

接触角测量
打开电脑，打开光学接触角测量仪电源开关，打开电脑桌面上的软件，打开摄像头，调节摄像机光源亮度。

静待测样品放置在升降台上，调整测试台的高度，使待测样品的疏水涂层表面可以在电脑端观察到。

在电脑端滴液控制处设置滴液量3-5 uL，拖动鼠标点击滴液按钮，使液滴滴落在样品表面。

在电脑端用鼠标双击左键或者电脑键盘上下键调整液滴与样品相接处基线的位置，并调整框的大小，使整个液滴在框线内，无其他任何杂质，按下键盘Enter键，得到测试结果并记录数据，详细测试结果在电脑屏幕右下脚，数据显示最大角度、最小角度、平均角度。

拖动鼠标点击屏幕左上角文件，选择另存为，选择保存路径，保存测试结果。

测试完成后将升降台高度调整到最低端，关闭电脑端的程序，关闭摄像机光源，关闭光学接触角测量仪电源开关，电脑关机。

表面张力测量
打开电脑，打开光学接触角测量仪电源开关，打开电脑桌面上的软件，打开摄像头，调节摄像机光源亮度。

拖动鼠标点击手动吸液按钮，将待测溶液吸入注射器内润洗3-5次，润洗过后重复上述操作将待测溶液吸入注册器内，调整注射器针头的位置，使针头在电脑显示屏上显示，拖动鼠标点击滴液，观察液滴与针头末端有小白点时，拖动鼠标点击截屏，点击接触角测量页面，设置测量参数，内相溶液名称、内相密度、外相名称、外相密度、针头外径。

设置完成后点击测量，记录测量结果。

测量完成后使用超纯水清洗注射器8-10次，清洗完成后，关闭电脑端的程序，关闭摄像机光源，关闭光学接触角测量仪电源开关，电脑关机。

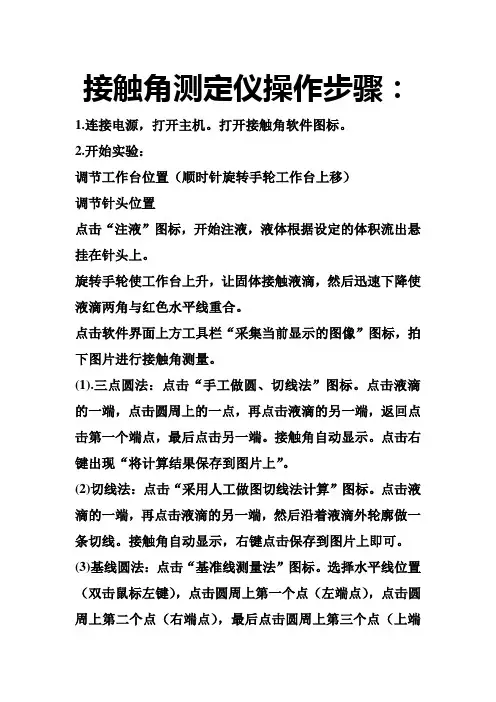

接触角测定仪操作步骤：1.连接电源，打开主机。

打开接触角软件图标。

2.开始实验：调节工作台位置（顺时针旋转手轮工作台上移）调节针头位置点击“注液”图标，开始注液，液体根据设定的体积流出悬挂在针头上。

旋转手轮使工作台上升，让固体接触液滴，然后迅速下降使液滴两角与红色水平线重合。

点击软件界面上方工具栏“采集当前显示的图像”图标，拍下图片进行接触角测量。

(1).三点圆法：点击“手工做圆、切线法”图标。

点击液滴的一端，点击圆周上的一点，再点击液滴的另一端，返回点击第一个端点，最后点击另一端。

接触角自动显示。

点击右键出现“将计算结果保存到图片上”。

(2)切线法：点击“采用人工做图切线法计算”图标。

点击液滴的一端，再点击液滴的另一端，然后沿着液滴外轮廓做一条切线。

接触角自动显示，右键点击保存到图片上即可。

(3)基线圆法：点击“基准线测量法”图标。

选择水平线位置（双击鼠标左键），点击圆周上第一个点（左端点），点击圆周上第二个点（右端点），最后点击圆周上第三个点（上端点）。

接触角自动显示，右键点击保存到图片上即可。

悬滴法表面张力的测定：自动测定：1.点击“注液”使液滴流出悬挂在针头上。

点击“采集当前显示的图像”将抓拍的液体悬滴显示在测量屏内。

选择“标定横向尺寸”图标，在毛细管一侧点击一下不要松开，拉向另一侧点击一下，弹出“标定图像”对话框。

输入尺寸（针管直径：0.51mm）。

2.点击菜单栏中的“处理”，选择“悬滴法表面张力测定”，点击软件界面中下方“计算结果”会弹出对话框，输入“外项密度”（一般是空气）和“内项密度”。

点击“计算”、“退出”，结果将自动显示。

手动测定：1.同“自动测定”第1步。

2.点击“手动测量悬滴”图标。

在悬滴图像最宽处点击一下，拉向另一端点击，出现一条红色的竖线，将它移动到图像的最低端点击，上方形成一条横线。

在横线与液体边缘相交点点击一下，拉向另一个相交点再点击。

3.点击菜单栏中“处理”“计算”“悬滴法界面张力”，输入相关项，点击“计算”、“退出”，结果自动显示。

接触角测量仪使用步骤
接触角测量仪是一种用于检测涂层质量的仪器，它可以用来测量表面的接触角，以及水、油分散性，以确定表面的质量。

下面是接触角测量仪的使用步骤：
第一步：安装接触角测量仪，确保安装完毕后仪器可以正常工作，并确保仪器本身能够连接到电源。

第二步：准备样品，将待测量的物体表面涂上薄薄的测试涂层，确保面积覆盖全部测量区域，并用手指擦拭，确保涂层表面光滑无颗粒。

第三步：连接量测仪，将接触角测量仪与待测量表面连接并放置在涂层表面上，以便测量角度。

第四步：开始测量，接触角测量仪的探头放置在表面上，按照测量仪的使用说明执行测量，一般测量接触角需要往上-下-左-右四个方向进行测量，根据测量结果绘制曲线。

第五步：绘制图表曲线，查看测量结果。

根据测试结果可以清楚地知道表面的接触角、水分散能力和油分散能力等。

第六步：完成测量，记录测量结果，确定样品的涂层质量。

通过以上步骤，工作人员就可以使用接触角测量仪进行表面质量检测了。

为了确保测量结果可靠，在使用接触角测量仪之前，应该详细阅读使用说明，以确保仪器的正确使用。

同时，在样品的准备和测量过程中，应尽量减少可能导致测量结果变差的情况，如污染、气泡等。

另外，接触角测量仪应经常检查和维护，以确保其正常工作，从
而获得准确的测量结果。

总之，接触角测量仪是一种非常有用的仪器，它可以帮助用户准确地测量涂层的质量。

正确的使用、维护和质量控制，都可以帮助用户取得准确的测量数据，从而提高涂层表面质量。

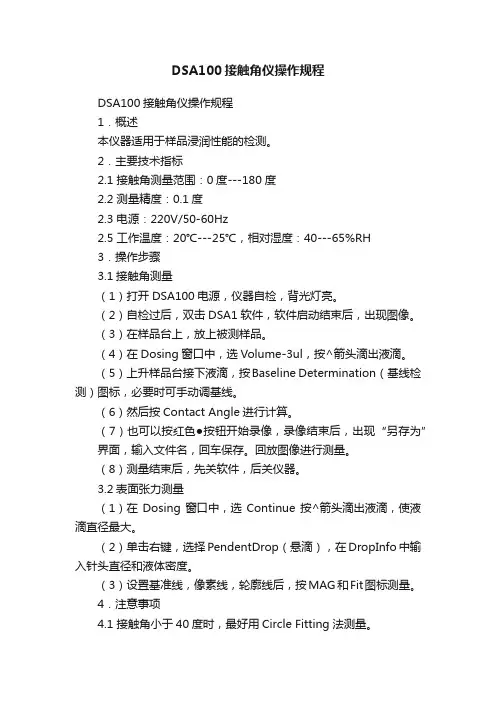

DSA100接触角仪操作规程DSA100接触角仪操作规程1．概述本仪器适用于样品浸润性能的检测。

2．主要技术指标2.1 接触角测量范围：0度---180度2.2 测量精度：0.1度2.3 电源：220V/50-60Hz2.5 工作温度：20℃---25℃，相对湿度：40---65%RH3．操作步骤3.1接触角测量（1）打开DSA100电源，仪器自检，背光灯亮。

（2）自检过后，双击DSA1软件，软件启动结束后，出现图像。

（3）在样品台上，放上被测样品。

（4）在Dosing窗口中，选Volume-3ul，按^箭头滴出液滴。

（5）上升样品台接下液滴，按Baseline Determination（基线检测）图标，必要时可手动调基线。

（6）然后按Contact Angle进行计算。

（7）也可以按红色●按钮开始录像，录像结束后，出现“另存为”界面，输入文件名，回车保存。

回放图像进行测量。

（8）测量结束后，先关软件，后关仪器。

3.2表面张力测量（1）在Dosing窗口中，选Continue按^箭头滴出液滴，使液滴直径最大。

（2）单击右键，选择PendentDrop（悬滴），在DropInfo中输入针头直径和液体密度。

（3）设置基准线，像素线，轮廓线后，按MAG和Fit图标测量。

4．注意事项4.1 接触角小于40度时，最好用Circle Fitting法测量。

4.2 整个过程中，手指不得接触样品表面。

4.3 一般MAG值《120，否则要调整背光亮度。

4.4 液体张力小于30-40mN/m时，要换细针测量。

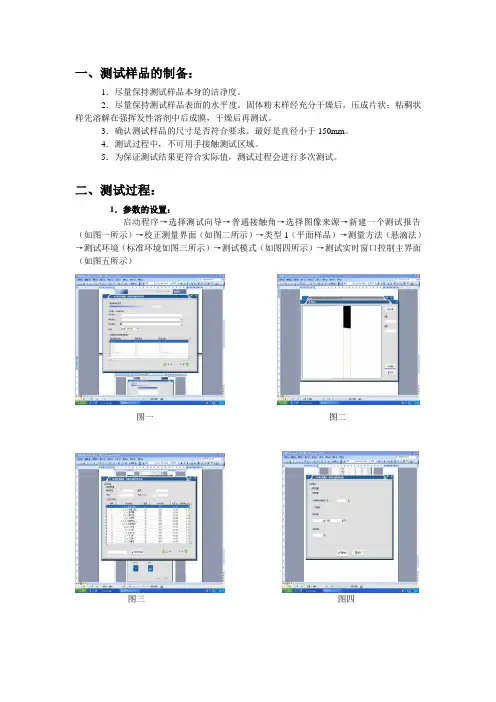

一、测试样品的制备：1．尽量保持测试样品本身的洁净度。

2．尽量保持测试样品表面的水平度。

固体粉末样经充分干燥后，压成片状；粘稠状样先溶解在强挥发性溶剂中后成膜，干燥后再测试。

3．确认测试样品的尺寸是否符合要求。

最好是直径小于150mm。

4．测试过程中，不可用手接触测试区域。

5．为保证测试结果更符合实际值，测试过程会进行多次测试。

二、测试过程：1．参数的设置：启动程序→选择测试向导→普通接触角→选择图像来源→新建一个测试报告（如图一所示）→校正测量界面（如图二所示）→类型1（平面样品）→测量方法（悬滴法）→测试环境（标准环境如图三所示）→测试模式（如图四所示）→测试实时窗口控制主界面（如图五所示）图一图二图三图四图五2. 吸取测试液体、完成液滴转移过程：具体操作步骤如下：A 从进样器中滴出液滴，体积为2ul左右。

B 从镜头内可以看到液滴会形成如图1所示图像。

然后，将针头向下移动。

直到接触到样品表面如图2。

注意，不要过度向下，以免压弯针头。

C 移动针头向上。

由于表面张力体系的作用，液体会留在样品表面如图3所示。

继续移动针头，直到从镜头内消失，通常为3mm左右。

D 通过如上过程，我们完成了一次进样过程。

如果您需要再次测第二个位置，请重复如上操作即可。

E 调整水平线位置。

通过鼠标选中实时窗口内的红色水平线，然后通过键盘上下键或鼠标调整水平线的位置。

请对比图4与图3，前者已经调到水平接触位置。

3. 完成测试液滴转移后，按“测试”，即进入实际测试过程测试过程，会弹出如下界面：1. 测试数据分析及管理界面如下所示：2．进入θ/2 法人手修改接触角界面，如下所示：调整接触角点位置的具体步骤：A 通过逐个选中3个点，将上点位于液滴最上面，左点位于液滴最左边，右点位于液滴最右边。

如图所示B 若判断自己所测样品不存在明显左右点处不均匀，此时可以通过选中上点，然后用键盘左右键调整位置，使得左右接触角差值最小化。

如图所示3．测试报告数据管理：如图所示4．接触角数据的导出按导出，软件进入如下提示界面完成后，按确定，则进入如下界面：。

接触角测量仪使用步骤
接触角测量仪使用步骤
接触角测量仪作为润滑技术的重要组成部分，是测量二元构件表面的接触属性的重要手段。

它能够根据特定的测试方法为我们提供构件表面的接触角。

因此，如何正确使用接触角测量仪，是获得准确结果的关键。

下面，就来具体介绍接触角测量仪的正确使用步骤。

首先，使用接触角测量仪之前，需要完成测试样品的制备和清洁工作。

制备测
试样品时，需要根据测量仪的测试要求确定样品的尺寸和去除杂质。

要想得到准确的结果，这一步尤为重要。

其次，所使用的测试液也是影响测量仪准确性的重要因素。

在确定测试液之前，应该先查看测量仪的使用说明书，明确测试液应使用什么。

然后，准备相应的测试液，并将其稀释到正确的浓度。

再者，安装测量仪时需要注意接触角测量仪的稳定性以及正确的联接方式。

在
使用前，应仔细确认测量仪的安装位置，以避免摆放位置不当或者操作失误而影响测量仪的测量准确度。

最后，我们进行实际测量时，在使用测量仪之前需要先将测试介质进行循环加
热处理，使测试介质达到比较稳定的状态。

在测量过程中，可根据查阅资料或者测试仪器使用说明书进行操作，确定测量参数，最后得到测试结果。

此外，还需要注意，为了保证测量仪更加准确，在测量前，可以先子样品上进
行跳跃式测试，用以检验测量仪的稳定性。

总之，使用接触角测量仪需要按照完善的步骤来进行，以便取得准确的测量结果，确保润滑技术的正常使用。

接触角测定仪操作步骤：1.连接电源，打开主机。

打开接触角软件图标。

2.开始实验：调节工作台位置（顺时针旋转手轮工作台上移）调节针头位置点击“注液”图标，开始注液，液体根据设定的体积流出悬挂在针头上。

旋转手轮使工作台上升，让固体接触液滴，然后迅速下降使液滴两角与红色水平线重合。

点击软件界面上方工具栏“采集当前显示的图像”图标，拍下图片进行接触角测量。

(1).三点圆法：点击“手工做圆、切线法”图标。

点击液滴的一端，点击圆周上的一点，再点击液滴的另一端，返回点击第一个端点，最后点击另一端。

接触角自动显示。

点击右键出现“将计算结果保存到图片上”。

(2)切线法：点击“采用人工做图切线法计算”图标。

点击液滴的一端，再点击液滴的另一端，然后沿着液滴外轮廓做一条切线。

接触角自动显示，右键点击保存到图片上即可。

(3)基线圆法：点击“基准线测量法”图标。

选择水平线位置（双击鼠标左键），点击圆周上第一个点（左端点），点击圆周上第二个点（右端点），最后点击圆周上第三个点（上端点）。

接触角自动显示，右键点击保存到图片上即可。

悬滴法表面张力的测定：自动测定：1.点击“注液”使液滴流出悬挂在针头上。

点击“采集当前显示的图像”将抓拍的液体悬滴显示在测量屏内。

选择“标定横向尺寸”图标，在毛细管一侧点击一下不要松开，拉向另一侧点击一下，弹出“标定图像”对话框。

输入尺寸（针管直径：0.51mm）。

2.点击菜单栏中的“处理”，选择“悬滴法表面张力测定”，点击软件界面中下方“计算结果”会弹出对话框，输入“外项密度”（一般是空气）和“内项密度”。

点击“计算”、“退出”，结果将自动显示。

手动测定：1.同“自动测定”第1步。

2.点击“手动测量悬滴”图标。

在悬滴图像最宽处点击一下，拉向另一端点击，出现一条红色的竖线，将它移动到图像的最低端点击，上方形成一条横线。

在横线与液体边缘相交点点击一下，拉向另一个相交点再点击。

3.点击菜单栏中“处理”“计算”“悬滴法界面张力”，输入相关项，点击“计算”、“退出”，结果自动显示。

全自动接触角测量仪安全操作及保养规程1. 引言全自动接触角测量仪是一种用于测量液体在固体表面的接触角的仪器，它的使用需要注意安全操作和正确的保养。

本文档将介绍全自动接触角测量仪的安全操作和保养规程，以确保仪器的正常运行和使用者的安全。

2. 安全操作规程2.1 仪器摆放•将全自动接触角测量仪放置在稳定的台面上，确保仪器不会发生晃动或倾斜。

•仪器周围应保持通风良好的环境，并远离高温、潮湿和易燃物品。

2.2 电源连接•在使用前确保电源线没有损坏，并正确地插入到电源插座中。

•避免电源线与其他电器设备或尖锐物品接触，以免短路或损坏。

2.3 操作面板•在操作仪器前，先仔细阅读使用说明书，了解仪器操作面板的功能和使用方法。

•操作面板上的按钮和开关应轻按轻推，避免过分用力或损坏按键。

2.4 样品准备•使用全自动接触角测量仪前，确保样品表面干净无尘，以免影响测量结果。

•避免使用带有刺激性和腐蚀性的液体样品，以及有毒和易燃的物质。

2.5 测量操作•在进行测量操作前，先校准仪器以确保准确的测量结果。

•慎重操作测量仪器的移动部件，避免过度拉扯和碰撞，以免损坏仪器。

•注意遵循测量步骤和参数设置，确保获得可靠的接触角测量结果。

2.6 紧急情况•在紧急情况下，应立即断开仪器的电源，并联系专业技术人员进行故障排除。

•不要私自拆卸或修理仪器，以免造成进一步的损坏或安全风险。

3. 保养规程3.1 仪器清洁•定期使用干净、柔软的布或纸巾清洁仪器表面和操作面板。

•避免使用有机溶剂或强酸碱清洁仪器，以免损坏外壳和内部零件。

3.2 探针保养•使用前和使用后应将测量探头进行清洁，以确保准确的测量结果。

•清洁探头时，应使用纯净的溶剂，如乙醇或去离子水。

•避免使用尖锐物品或过度力量清洁探头，以免损坏探头表面。

3.3 仪器存放•当不使用全自动接触角测量仪时，应将其存放在干燥、清洁的环境中。

•避免将仪器存放在高温、潮湿和振动的地方，以免影响仪器的性能和寿命。

SDC 2006静态接触角测量仪操作步骤接触角测量仪使用步骤是怎么样的
1、先要将电源跟电脑打开，再插入U盘。

2、接下来把接触角的软件打开，光源旋钮打开，根据电脑显示图进行亮度调节。

3、调整一下手轮，直到图像看起来比较清晰。

4、将样品放在玻璃片上，旋转测一微头，将测量出来结果保存就好。

测量仪器在使用时有哪些注意事项
1、测量仪器要随身带上，一定要将这个箱子的开关锁上，还要把它背带拉牢固，这样才能防止掉在地上时把这个仪器损坏掉。

在将这个仪器箱打开时，还要把这个具体位置记清楚才可以，方便后期在装箱时，直接将它放在合适的位置上。

2、把仪器拿出来时，记得要把它的螺栓给打开，轻轻将它使用才行，在使用以后，还要立即将它放在箱子里面把盖子盖好，防止一些灰尘跟水汽进入到这个箱子里面，导致这个仪器出现故障。

3、不仪器箱上面不可以坐人，这样容易把这个箱子给压坏的，而且带着这个仪器时不能离开，防止碰到或者是撞到，出现损坏情况，如果是天气不好时，要用伞来遮挡这个仪器，防止被这个仪器被雨淋到，从而出现故障，如果这个表面出现了灰尘或者是污渍等等，也是要用毛刷来将它清除掉，这样才能确保它的干燥、整洁的总结：关于接触角测量仪使用步骤是怎么样的相关内容就介绍到
这，按照以上这个步骤来使用这个接触角测量仪就可以，一些细节方面也是要特别注意的。

接触角仪的使用安装介绍简介接触角是指液体附着在固体表面时，液体与固体表面相接触的角度，它是评价固体表面亲水性或疏水性的一个重要指标。

接触角仪主要用于测量固体表面的接触角，具有测量范围宽、操作简单、测量精度高等优点。

本文将介绍接触角仪的使用和安装方法。

使用方法步骤一：打开接触角仪按下电源开关，接触角仪开始启动。

启动后需要等待一段时间，直到仪器显示屏上的界面出现，才能继续操作。

步骤二：设置仪器参数根据不同的测量需求，需要设置不同的仪器参数。

首先需要选择测量的液体种类，根据不同的液体种类会有不同的测量方法和参数，如水、油等。

然后需要设置测量温度、光源亮度等参数。

这些参数的设置和修正对于保证测量的精度至关重要。

步骤三：调整样品支架和测量液在样品支架上放置要测量的试样，涂上适量的液滴，并将液滴对准接触角仪的观察窗。

保证液滴大小合适，并且均匀附着在固体表面上。

步骤四：开始测量按下测量键，接触角仪开始测量。

在观察窗内可以看到液滴的形态，软件会根据液滴图像自动计算接触角及接触角的相关参数。

步骤五：保存数据完成测量后，可以将数据保存到仪器中或者通过USB接口传输到电脑。

安装方法准备工作在安装接触角仪之前，需要先确定安装位置，并且将需要安装的工具和配件准备充分。

需要的工具通常包括螺丝刀、电缆扳手等。

安装步骤1.安装液晶显示屏：将液晶显示屏放置在接触角仪指定位置上，然后使用螺丝固定。

2.连接电源和信号线：将电源线和信号线连接到接触角仪上，注意接口的方向。

3.安装测量头：将测量头插入接触角仪上的接口，并旋紧锁止螺丝。

4.安装样品支架：样品支架需要安装在离测量头适当距离的位置上。

将样品支架插在平台上并旋紧锁止螺丝。

5.安装光源：根据安装说明将光源安装好，然后连接相应的电源和信号线。

6.安装负载平台：在样品支架上方安装负载平台，即可完成接触角仪的安装。

注意事项1.接触角仪不能受到明显的震动和损坏，使用时要轻拿轻放，严禁猛拉猛推，避免造成仪器的不必要的损坏。

接触角测量仪-DSA25操作规程一、总则1.非专业人员严禁拆卸设备的任何零部件；2.严格按操作规程要求操作；3.严格穿戴劳动保护用品。

二、检查事项1.接地应良好、牢固；2.各紧固件齐全、牢固，安全防护装置可靠、有效；3.仪器运转是否正常。

三、操作步骤1.检查接触角仪的电源及部件连接完好状况；2.使用水平仪对设备进行调平；3.打开仪器电源开关；4.准备好测量样品液相、固相；5.启动计算机，运行测试软件；6.将注射器放入滴液装置中，将液相放在样品台上，调整样品台高度，在“Syringe & Dosing”菜单中，选择“Mode”下的“refill”回填，选择速度在1.5—2.0ml/min，回填完成后，取下样品台上的液相，将测量的固相放在样品台上，调整液滴装置，调整摄像机的放大倍数，清晰度；7.双击“Sessile drop”进行实验名称设定；8.在“Measurement”菜单中，点击新建按钮，对温度和录像速度进行设定，点击“Syringe1”注射器，对注射器中的物质“substance”进行选择，点击“Surround”环绕相选择“air”；9.在“Automation program”菜单中，选择“Single Measurement”单次测量，设置“Pepeat”重复次数，一般设置为3次，“Interval”间隔1s；10. 在“Syringe & Dosing”菜单中，选择“Mode”下的“Drop”，设置“Volume”液滴量和“Rate”速度；在“Analysis”菜单中，“Orientation”选择“Sessile drop，“Fitting Method”下选择合适的方法，“Baseline”选择自动或手动；11.点击“Make Drop”, 调整样品台高度，使其固液两相相接触后再分开，再点击开始按钮，在“Results”中显示测试结果；12.在“Export”数据导出窗口中，对数据进行导出，保存测试结果；13.对注射器中的液体进行清洗，将装有蒸馏水的小容器放在样品台上，在“Syringe & Dosing”菜单中，选择“Mode”下的“Flush”清洗，选择速度在1.5—2.0ml/min，调整样品台高度，再选择“Mode”下的“refill”回填，反复上述步骤，直至注射器清洗干净，注射器内无液体；14.实验结束后，关闭仪器电源和计算机，保养仪器。

接触角测试仪设备安全操作规程
1. 引言
接触角测试仪是一种用于测试材料表面润湿性的设备，主要应用于
表面活性材料、涂层、薄膜、纳米材料、高分子材料、医用材料及生
物材料的研究与开发。

本文档旨在规范接触角测试仪设备的安全操作，防范操作人员在使用设备时发生意外事故。

2. 设备介绍
接触角测试仪是一种可靠的实现液体表面张力、粘附力、润湿力等
测量的设备，采用不同的接触角测量方式，包括静态接触角、动态接
触角和滴在液体表面的等离子体激发光学信号技术等。

接触角测试仪的主要组成部分包括样品台、液体静压系统、液体滴
灌装置、高速摄像头、光源和数据处理装置等组件。

3. 安全操作规程
操作人员进行接触角测试仪设备的使用前，必须首先阅读并遵守以
下安全操作规程：
3.1 设备操作前的准备工作
•检查设备是否处于正常工作状态，若发现设备存在故障或其他不正常情况，应及时修理或更换。

•打开实验室门窗通风，确保实验室室内空气流通。
