SCA20型接触角测量仪操作流程及注意事项

接触角测量仪使用方法说明书一、引言接触角测量仪是一种用于测量液体或固体与固体之间接触角的仪器。

本使用方法说明书旨在帮助用户正确操作该仪器，以获得准确的接触角测量结果。

二、仪器结构接触角测量仪由以下几个部分组成：1. 主机：包括测量仪的核心组件和控制面板。

2. 显示屏：用于显示测量结果和操作界面。

3. 角度调节装置：用于调整测量仪的角度。

4. 平台：提供放置待测样品的空间。

5. 接触角测量系统：包括照明系统和影像采集系统。

三、使用步骤1. 准备工作将接触角测量仪放置在平稳的工作台上，并确保周围环境干净无尘。

接通电源，待仪器启动后，进入待机状态。

2. 样品准备将待测液体或固体样品放置在平台上，并确保样品表面光滑、无气泡等干扰因素。

3. 定标根据实际需要，选择一个已知接触角的标准样品进行定标。

将标准样品放置在平台上，调整仪器的角度和焦距，使其对准样品表面。

通过仪器的操作界面，记录下标准样品的接触角数值。

4. 测量将待测样品放置在平台上，调整角度和焦距，确保样品表面完全清晰可见。

在操作界面上点击“开始测量”按钮，仪器将自动采集样品表面的图像，并计算出接触角的数值。

5. 数据分析根据测量结果，可以进行一系列的数据分析和处理。

通过仪器的操作界面，可以导出测量结果的报告或图表，并进行接触角的比较和统计分析。

四、注意事项1. 使用时请仔细阅读本使用方法说明书，并按照说明操作仪器。

2. 在使用仪器之前，请确保仪器处于正常工作状态。

3. 样品表面应保持清洁和光滑，避免有灰尘、油污等干扰因素。

4. 在进行测量时，应尽量避免干扰物（如气泡、杂质等）进入样品。

5. 为了保证测量结果的准确性，建议进行多次测量，并取平均值作为最终结果。

6. 使用完毕后，请及时关闭仪器，并清理样品台面和仪器外部。

7. 如遇到仪器故障或操作问题，请联系相关技术人员进行维修或咨询。

五、总结通过本使用方法说明书，相信您已经了解了接触角测量仪的使用方法。

接触角测量仪的使用方法和注意事项接触角测量仪操作规程接触角是指在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气液界面和固液界面两切线把液相夹在其中时所成的角。

接触角测试仪紧要用于测量液体对固体的接触角即液体对固体的浸润性，仪器可以测量各种液体对各种材料的接触角。

使用方法：一、制备固体粉末样品1、将待测样品在真空烘箱中干燥24h，取出后磨碎至40目以下。

2、取确定量的固体粉末1勺放在压片模具中，固定好。

3、将压片模具放在压片机上，关闭放气阀，然后上下压动压杆，使压力升至20MPa，压力在此数值下保持5分钟。

4、放气，取出压片。

5、将其放在玻璃片上测定。

二、测定1、接通电源，打开电脑，插上启动U盘。

2、打开“接触角软件”文件夹，单击接触角测定软件中的“AngleM”。

3、打开光源旋钮，顺时针旋转可看到光源亮度加强，依据电脑显示图像调整光源亮度。

4、调整滴液（液体为预处理时所使用的缓冲溶液，也可以为水，或其他液体）针头，使其显现在图像的中心。

5、调整调整手轮，直到图像清楚。

6、将玻璃注射器装满液体，安装在固定架上。

旋转测微头可将液体流出。

7、将准备好的样品放在玻璃片上,然后将玻璃片放在工作台上。

工作台可通过旋钮上、下、左、右移动，以使其物像显现在光源中心。

8、旋转测微头，流出一滴液体到固体表面，静等1秒后，单击“采集当前显示的图像”，可采集到液体在固体表面上的图像。

9、接受“手工做圆、切线法”，可测出液体在固体表面的接触角。

10、右键图像，可将测量的结果保存在图像上，然后点击“文件”中的“另存为”可将结果保存在文件夹中。

注意事项：1、液滴尽量靠近试样的前端边缘（可使液滴的下边缘清楚）；2、液滴尽可能位于视窗的中心；3、液滴边缘要清楚、规定；4、将窗口界面按次序调整好（调整前后焦距和放大焦圈将窗口上端的黑圈尽量除去掉）；5、液滴形态，液滴上边缘如显现很宽的亮白边，说明试样平台前后端倾斜不水平。

SCA20接触角测量仪操作流程及注意事项一、启动过程：恒温水浴→温度控制器→接触角测量仪→SCA20软件二、关闭过程：与启动过程方向相反三、测量前准备：1.装针：将注射器推入凹槽内，轻轻旋紧旋钮，推紧注射马达与活塞相接处，点击软件上侧手动按钮，屏幕背景变至红即可对测量仪进行手动操作，按下马达下箭头，排除注射器内空气。

2.调节光源，与摄像头焦距，针头位置，使屏幕图像清晰，黑白对比度明显，针头处于屏幕合理位置。

3.关闭手动操作，点击软件上侧的齿轮按钮（或再次点击手动按钮）改为软件操作，此时背景变为蓝色，软件操作栏中前两项为仪器的维护及初始化，出现注射器活塞无法自由上下运动等问题时点击第二项进行初始化维护。

第三项为注射液滴，亮度控制，温度控制等功能。

4.设置放大倍数：打开结果框：File→new→result collection window，在M-Infor栏内的ref-size中填入针头外径，将屏幕中的两条基线均放于针头合适位置上，点击按钮，结果框中mag栏中自动出现放大倍率。

（每次换针头、调节焦距后都要进行放大倍数的设置）此时可进行接触角及表面张力等的测量。

四、静态接触角测量：1.选择Sessile drop模式2.打开结构窗口记录测量结果3.在Device Control对话框中，点击注射按钮，弹出对话框Dispense Units（右侧ES 5代接到串口5），在注射体积内输入注射液滴体积，速度档选择注射速度，点击注射按钮Dispense进行注射4.上移固体平台，使固体平面与液滴轻触，此时，液滴落到固体平面上即可进行接触角的测量5.点击snap对图像进行抓拍，调节两条基线位置到针口与样品之间。

点击找三相点，也可人为找三相点：利用键盘的上下键调节高低，左右键调节倾斜度，双击该基线即变为水平，点击对液滴进行积分，点击测量左右接触角，options→Display colums中记录了左右接触角的值，也可delete直接删除。

有同学对接触角已经有一定了解了，但是接触角测量仪具体操作步骤还不是很清楚，今天小编整理了相关信息，希望能帮到同学们！接触角仪器原理：什么是接触角？当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。

但是当液滴与固体平面接触时，其最终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。

当一液滴置于固体平面上时，液滴能自动地在固体表面铺展开来，或与固体表面成一定的角度而存在，我们称之为接触角(Contact Angle)，即在一固体水平平面上滴一液滴，固体表面上的固—液—气三相交界点处，其气—液界面和固—液界面两切线把液相夹在其中所成的角，也称浸润角或润湿角(Wetting Angle)。

用符号θ表示，单位度(°)。

接触角仪器简介：液体样品须靠针筒来控制滴出含量为了保持液体滴出量一致，将针筒垂直装入微米头中并保持针头朝上，以防止空气跑入，再盖上调节体。

接触角测量仪使用步骤：接触角测量仪操作流程一：1、打开接触角仪电源开关接触角测量仪操作流程二：将针头插入液体样品(水)中，缓慢地将液体抽至针筒里。

将针头朝上﹐挤压活塞将针筒中的空气挤出(注意︰必须完全去除针筒中的空气，否则液滴分配器因空气压力而不易控制)将液滴分配器之微米头(microhead)退至刻度约为14-15格处。

将筒垂直装入微米头中并保持针头朝上以防空气跑入，再盖上调节体之装入固定座中。

接触角测量仪操作流程三：在显示屏幕选择“ssile drop method”，显出具有刻度之测量屏幕﹐垂直刻度作为控制调节液滴体积的参考依照显示屏幕指示,将固体样品置于样品台上。

(注意︰勿用手接触针筒活塞主体﹐以免改变接触角)接触角测量仪操作流程四：利用”样品台高度调整钮”，调整品台的位置并利用”焦距稠整钮”﹐调整焦距﹐使固体样品清晰出现在显示屏·(见下图)。

接触角测量仪操作流程五：分别利用两个“针筒位置调整钮，调整分配器之水平及垂直位置，使针头位置于显示屏之水平中心点及第2格处，（由屏幕上方开始数），固定针头。

接触角测定仪安全操作规定1. 前言为了确保接触角测定仪的安全操作和维护，本规定制定。

此规定涵盖了使用和维护接触角测定仪所需的注意事项和安全措施，以减少意外事故和损害。

2. 接触角测定仪的安全操作以下提供了使用接触角测定仪所需的安全操作：•请确保使用前仔细阅读所有操作手册和相关信息，并遵守相应的安全规定；•请检查设备的电源线和其他可移动部件，确保它们没有破损或电器故障；•在使用设备之前，确保其坚固地放置在平稳表面上；•使用前，请确保手部和其他身体部位的干燥，不要将手或其他身体部位接近任何运动部件，以避免任何意外发生；•不要将设备放置在容易磕碰或接触电击区域；•在使用测量物品之前，请确保其达到均衡温度和湿度，以避免影响测量结果；•在使用设备之前，请确保测量室内外温度一致，以确保测量结果准确无误。

3. 接触角测定仪的日常维护为确保设备的可靠性和耐用性，请按以下操作维护接触角测定仪：•定期检查设备所有部件是否完好无损，并注意其电气接线是否紧固；•每天使用前必须对设备进行清洁和消毒，以消除所有可能的污垢和细菌；•使用适当的清洁剂或消毒液进行清洁，避免强酸和强碱清洁；•在清洁后，请彻底擦干所有部件、不要让水滴留下；•每个月至少一次，检查计算机程序、设备安全性和灵敏度、计算和控制电路、传感器和信号放大器的运行状态。

4. 紧急情况操作计划在设备意外故障或其他实验室紧急情况发生时，请按照以下紧急情况操作计划进行操作:•立即停止操作设备；•如果设备出现操作上的问题或故障，请通知设备管理员，并做好相关记录；•如果出现火灾或其他危险情况，请使用灭火器进行灭火或紧急呼喊帮助。

5. 结论本文档为接触角测定仪的安全操作规定，为了预防意外事故和设备损坏，我们应该定期维护和检查设备以确保其正常运行。

同时，在操作设备时也应注意安全措施，以确保人身安全和设备的安全。

接触角测量操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!接触角测量是一种用于测量液体在固体表面上的接触角的技术。

接触角是指液体与固体表面接触时，液体表面与固体表面之间的夹角。

公司接触角测量仪安全操作及保养规程前言接触角测量是现代表面科学研究的重要分支之一，广泛应用于表面润湿性、表面能、润滑、涂覆、表面改性等方面，因此在现代工业生产和科研实验中被广泛使用。

为了更好地保障工作人员的安全，本文将对公司所使用的接触角测量仪的安全操作及保养规程作详细介绍，以提高工作效率，保障使用者的身体健康和设备的长期稳定运行。

一、接触角测量仪的安全操作1.使用前准备• 1.1 在使用接触角测量仪前，一定要先仔细阅读设备的使用说明书或者向专业人员咨询，以了解仪器的结构、工作原理、测量方法和操作流程等，不能凭个人经验盲目实验。

• 1.2 在接触角测量仪操作过程中，操作者应该穿着合适的工作服装，并保持严谨的操作态度，不能喧哗大声或在不适合的地方骚扰他人，以避免危险的发生。

2. 操作方法• 2.1为了确保测量数据的准确性，使用接触角测量仪时，应当在安静并且不存在风的环境中进行测量。

测量时应当避免同一人进行操作，并保持测量仪器干净。

• 2.2在接触角测量仪操作过程中，应使用手柄进行控制出入液体，以避免手部与液体触碰，特别是高温情况下更应该注意手的保护。

• 2.3测量完成后，一定要切断电源，清理好仪表周围区域的液体清理，带上防护手套，同时将电源插头拔下。

3. 日常安全保护• 3.1在使用接触角测量仪时应注意周边安全，请勿将易燃物品或化学品放置在测量仪手边或周围区域。

• 3.2使用接触角测量仪操作人员的电脑设备需要经过检查，确保满足工作需要，同时加强杀毒、杀木马，防止设备遭受攻击，造成数据的泄露或安全问题。

二、接触角测量仪的保养规程接触角测量仪频繁使用，必须要有规定的保养和维护工作，才能确保设备的长期稳定运行。

1. 设备保养• 1.1在测量前，要检查测量池是否清洁干净，不得有杂质或污垢，保证测量不受影响。

• 1.2在使用前和使用后，要清洗清理测量仪器，将污垢和液体残留物清除干净，以确保接触角测量仪器长期保持干净卫生。

接触角测量仪的使用及注意事项接触角测量仪常见问题解决方法（1）水的纯度或清洁度确定要有保证。

通常而言，建议测试水滴接触角值时接受二次蒸馏水更好。

（2）尽量保证室温的稳定性。

众所周知，水的表面张力值受温度影响而有变化。

但对于超疏水或超亲水表面时，接触角值事实影响并非很大，约在2度之内。

（3）测试水滴角前，确定要作进液系统及水的清洁度的判定。

方法为，测试之前，接受基于ADSA－RealDrop算法的Young—Laplace方程拟合法对水的表面张力值进行测试。

ADSA—RealDrop 法由于不受针头直径的影响，因而是目前zui为理想的测试水的表面张力值的方法。

假如测得的表面张力值符合文献值，即20摄氏度时可以达到72.75mN/m时，则说明测试用探针水和进液系统是干净的。

假如测试值低于70mN/m，则说明体系是不干净的。

假如高于75mN/m，则说明测试方法有问题。

（4）对于小于10度接触角值的体系而言，确定要接受遮光板和UV过滤技术，否则测值精度、自动化程度会大大降低，特别对于LCD、OLED、空调铝箔等。

同时，在测试方法上，尽量接受全自动圆拟合技术。

（5）对于大于10度，或大于120度的水滴角的测试时，测试方法接受ADSA—RealDrop法的Young—Laplace方程拟合法，此时的样品极可能是非轴对称的，假如接受基础的Young—Laplace方程拟合法，由于其为轴对称的，测值结果会偏大；假如接受圆拟合法或双圆拟合法，测值结果偏小，无法拟合轮廓曲线；假如接受椭圆拟合法，对于大于120度的水滴，轴中心的上下两部分为非轴对称，同样无法拟合；而ADSA－RealDrop法为非轴对称，两侧水接触角分别计算，且可以修正重力系数对水滴角测值的影响，具有重复性好、不受液体体积影响、测值精度高的优点，因而是zui理想的测值方法。

（6）3D接触角测试。

在有条件时，可以采购3D接触角模块，可以特别快速的判定材料表面的清洁度。

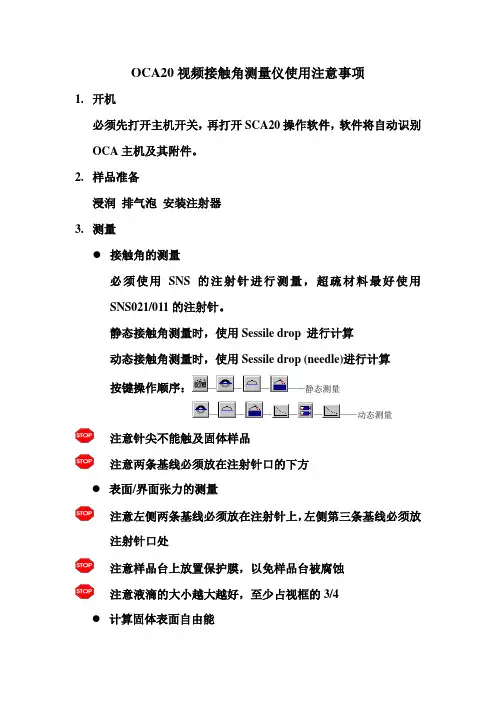

OCA20视频接触角测量仪使用注意事项
1.开机
必须先打开主机开关，再打开SCA20操作软件，软件将自动识别OCA主机及其附件。

2.样品准备
浸润排气泡安装注射器
3.测量
●接触角的测量
必须使用SNS的注射针进行测量，超疏材料最好使用
SNS021/011的注射针。

静态接触角测量时，使用Sessile drop 进行计算
动态接触角测量时，使用Sessile drop (needle)进行计算
按键操作顺序：—————静态测量
———————动态测量
注意针尖不能触及固体样品
注意两条基线必须放在注射针口的下方
●表面/界面张力的测量
注意左侧两条基线必须放在注射针上，左侧第三条基线必须放
注射针口处
注意样品台上放置保护膜，以免样品台被腐蚀
注意液滴的大小越大越好，至少占视框的3/4
●计算固体表面自由能。

接触角测量仪使用步骤
接触角测量仪是一种用于检测涂层质量的仪器，它可以用来测量表面的接触角，以及水、油分散性，以确定表面的质量。

下面是接触角测量仪的使用步骤：
第一步：安装接触角测量仪，确保安装完毕后仪器可以正常工作，并确保仪器本身能够连接到电源。

第二步：准备样品，将待测量的物体表面涂上薄薄的测试涂层，确保面积覆盖全部测量区域，并用手指擦拭，确保涂层表面光滑无颗粒。

第三步：连接量测仪，将接触角测量仪与待测量表面连接并放置在涂层表面上，以便测量角度。

第四步：开始测量，接触角测量仪的探头放置在表面上，按照测量仪的使用说明执行测量，一般测量接触角需要往上-下-左-右四个方向进行测量，根据测量结果绘制曲线。

第五步：绘制图表曲线，查看测量结果。

根据测试结果可以清楚地知道表面的接触角、水分散能力和油分散能力等。

第六步：完成测量，记录测量结果，确定样品的涂层质量。

通过以上步骤，工作人员就可以使用接触角测量仪进行表面质量检测了。

为了确保测量结果可靠，在使用接触角测量仪之前，应该详细阅读使用说明，以确保仪器的正确使用。

同时，在样品的准备和测量过程中，应尽量减少可能导致测量结果变差的情况，如污染、气泡等。

另外，接触角测量仪应经常检查和维护，以确保其正常工作，从
而获得准确的测量结果。

总之，接触角测量仪是一种非常有用的仪器，它可以帮助用户准确地测量涂层的质量。

正确的使用、维护和质量控制，都可以帮助用户取得准确的测量数据，从而提高涂层表面质量。
