目前CPU的接口都是针脚式接口

目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。

CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。

Intel:Socket 775Socket 775又称为Socket T，是目前应用于Intel LGA775封装的CPU所对应的接口，目前采用此种接口的有LGA775封装的Pentium 4、Pentium 4 EE、Celeron D等CPU。

与以前的Socket 478接口CPU不同，Socket 775接口CPU的底部没有传统的针脚，而代之以775个触点，即并非针脚式而是触点式，通过与对应的Socket 775插槽内的775根触针接触来传输信号。

Socket 775接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。

随着Socket 478的逐渐淡出，Socket 775将成为今后所有Intel桌面CPU的标准接口。

Socket 478Socket 478接口是目前Pentium 4系列处理器所采用的接口类型，针脚数为478针。

Socket 478的Pentium 4处理器面积很小，其针脚排列极为紧密。

英特尔公司的Pentium 4系列和P4 赛扬系列都采用此接口。

Socket 423Socket 423插槽是最初Pentium 4处理器的标准接口，Socket 423的外形和前几种Socket类的插槽类似，对应的CPU针脚数为423。

Socket 423插槽多是基于Intel 850芯片组主板，支持1.3GHz～1.8GHz的Pentium 4处理器。

不过随着DDR内存的流行，英特尔又开发了支持SDRAM及DDR内存的i845芯片组，CPU插槽也改成了Socket 478，Socket 423接口也就销声匿迹了。

AMD:Socket 754Socket 754是2003年9月AMD64位桌面平台最初发布时的CPU接口，目前采用此接口的有低端的Athlon 64和高端的Sempron，具有754根CPU针脚。

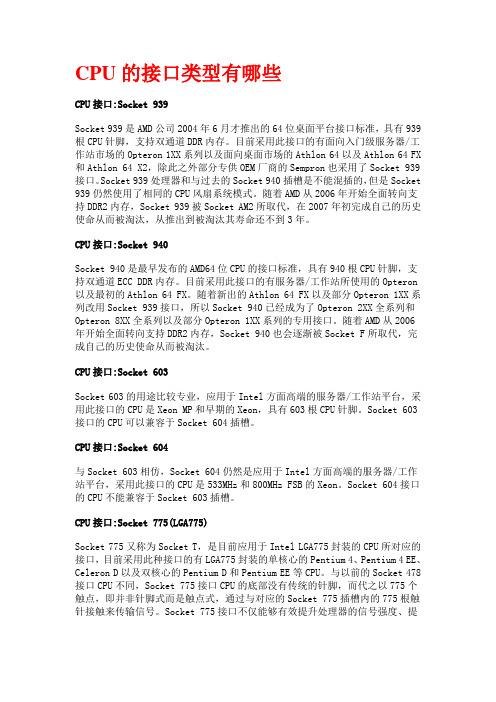

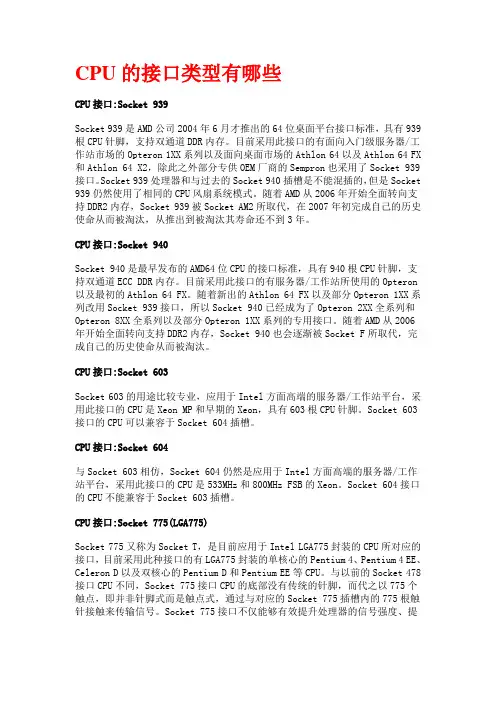

CPU的接口类型有哪些CPU接口:Socket 939Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准，具有939根CPU针脚，支持双通道DDR内存。

目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX 和Athlon 64 X2，除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。

Socket 939处理器和与过去的Socket 940插槽是不能混插的，但是Socket 939仍然使用了相同的CPU风扇系统模式。

随着AMD从2006年开始全面转向支持DDR2内存，Socket 939被Socket AM2所取代，在2007年初完成自己的历史使命从而被淘汰，从推出到被淘汰其寿命还不到3年。

CPU接口:Socket 940Socket 940是最早发布的AMD64位CPU的接口标准，具有940根CPU针脚，支持双通道ECC DDR内存。

目前采用此接口的有服务器/工作站所使用的Opteron 以及最初的Athlon 64 FX。

随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口，所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。

随着AMD从2006年开始全面转向支持DDR2内存，Socket 940也会逐渐被Socket F所取代，完成自己的历史使命从而被淘汰。

CPU接口:Socket 603Socket 603的用途比较专业，应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是Xeon MP和早期的Xeon，具有603根CPU针脚。

Socket 603接口的CPU可以兼容于Socket 604插槽。

CPU接口:Socket 604与Socket 603相仿，Socket 604仍然是应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是533MHz和800MHz FSB的Xeon。

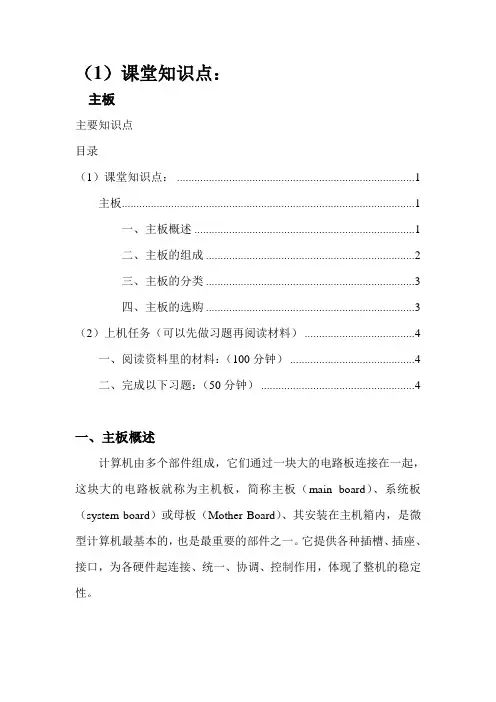

（1）课堂知识点：主板主要知识点目录（1）课堂知识点： (1)主板 (1)一、主板概述 (1)二、主板的组成 (2)三、主板的分类 (3)四、主板的选购 (3)（2）上机任务（可以先做习题再阅读材料） (4)一、阅读资料里的材料：（100分钟） (4)二、完成以下习题：（50分钟） (4)一、主板概述计算机由多个部件组成，它们通过一块大的电路板连接在一起，这块大的电路板就称为主机板，简称主板（main board）、系统板（system board）或母板（Mother Board）、其安装在主机箱内，是微型计算机最基本的，也是最重要的部件之一。

它提供各种插槽、插座、接口，为各硬件起连接、统一、协调、控制作用，体现了整机的稳定性。

二、主板的组成主要由Socket /slot槽、AGP槽、PCI/ISA槽、内存槽、IDE/SCSI 接口、COM、并口、USB、PS/2、BIOS、CMOS、芯片组及温度探测器等部件组成。

CPU插座：CPU插槽主要分为Socket、Slot这两种。

就是用于安装CPU的插座。

目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。

CPU接口类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。

控制芯片组：在计算机系统中，CPU起着主要作用，而在主板系统中，起主要作用的则是主板上的逻辑控制芯片组（Chipset），控制芯片组是主板的核心组成部分。

内存插槽：内存插槽是指主板上用来插暂存硬件内存条的插槽。

主板所支持的内存种类和容量都由内存插槽来决内存插槽图片定的。

总线扩展槽：ISA，PCI，PCI-E，显卡接口：ISA，PCI，AGP，PCI-E *16IDE：（Integrated Device Electronics，集成设备电子部件），主要用于连接IDE硬盘和IDE光驱，IDE采用了40线单组电缆连接，每个IDE接口可连接两个IDE设备。

SA TA接口：Series-A TA为新一代硬盘接口，Series-A TA数据传输率达到了150MB/s，采用低电压、点对点（Point-to-Point）设计，减少了对能耗的要求，并提升气流与增加散热效果，此外，还支持热插拔（Hot-Plug）功能。

计算机组装与维护习题一、填空题1、1946年，美国宾夕法尼亚大学研制成功了世界上第一台电子计算机ENIAC，标志着电子计算机时代的到来。

随着电子技术，特别是微电子技术的发展，依次出现了分别以电子管、晶体管、集成电路、大规模和超大规模集成电路、为主要元件的电子计算机。

2、中央处理器简称CPU，它是计算机系统的核心，主要包括运算器和控制器两个部件。

3、计算机硬件和计算机软件既相互相依存，又互为补充。

可以这样说，计算机硬件是计算机系统的躯体，计算机软件是计算机的头脑和灵魂。

4、按设计目的和用途可将计算机分为通用计算机和专用计算机；按综合性能指标可将计算机划分为巨型机、大型机、中型机、小型机、和微型机。

5、计算机软件系统分为系统软件和应用软件两大类。

6、计算机常用的辅存储器有软盘、光盘、硬盘。

7、计算机的外设很多，主要分成三大类，其中，显示器、音箱属于输出设备，键盘、鼠标、扫描仪属于输入设备。

8、计算机系统通常由硬件系统和软件系统两个大部分组成。

9、计算机硬件主要有CPU、主板、内存、显卡、硬盘、软驱、光驱、和声卡、等。

二、选择题1、下面的_______设备属于输出设备。

A.键盘B.鼠标C.描扫仪D.打印机2、下列部件中，属于计算机系统记忆部件的是_________。

A.CD-ROMB.硬盘C.内存D.显示器3、计算机发生的所有动作都是受___________控制的。

A.CPUB.主板C.内存D.鼠标4、目前，世界上最大的CPU及相关芯片制造商是_______。

A. IntelB.IBMC.MicrosoftD.AMD5、通常说一款CPU的型号是"奔腾4_2.8GHz"，其中，"2.8GHz"是指CPU的哪项参数_________。

A.外频B.速度C.主频D.缓存CPU一、填空题1、目前CPU的接口主要有socket和slot两大类。

2、按照CPU处理信息的字长，可以把它分为4位、8位、16位、32位以及64位微处理器。

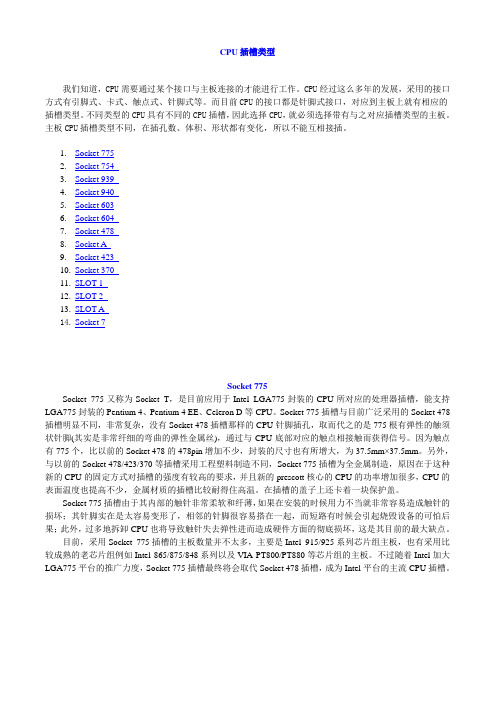

CPU插槽类型我们知道，CPU需要通过某个接口与主板连接的才能进行工作。

CPU经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。

而目前CPU的接口都是针脚式接口，对应到主板上就有相应的插槽类型。

不同类型的CPU具有不同的CPU插槽，因此选择CPU，就必须选择带有与之对应插槽类型的主板。

主板CPU插槽类型不同，在插孔数、体积、形状都有变化，所以不能互相接插。

1.Socket 7752.Socket 7543.Socket 9394.Socket 9405.Socket 6036.Socket 6047.Socket 4788.Socket A9.Socket 42310.Socket 37011.SLOT 112.SLOT 213.SLOT A14.Socket 7Socket 775Socket 775又称为Socket T，是目前应用于Intel LGA775封装的CPU所对应的处理器插槽，能支持LGA775封装的Pentium 4、Pentium 4 EE、Celeron D等CPU。

Socket 775插槽与目前广泛采用的Socket 478插槽明显不同，非常复杂，没有Socket 478插槽那样的CPU针脚插孔，取而代之的是775根有弹性的触须状针脚(其实是非常纤细的弯曲的弹性金属丝)，通过与CPU底部对应的触点相接触而获得信号。

因为触点有775个，比以前的Socket 478的478pin增加不少，封装的尺寸也有所增大，为37.5mm×37.5mm。

另外，与以前的Socket 478/423/370等插槽采用工程塑料制造不同，Socket 775插槽为全金属制造，原因在于这种新的CPU的固定方式对插槽的强度有较高的要求，并且新的prescott核心的CPU的功率增加很多，CPU的表面温度也提高不少，金属材质的插槽比较耐得住高温。

在插槽的盖子上还卡着一块保护盖。

电脑硬件参数之CPU电脑硬件参数之CPU不论是我们买电脑的时候，还是日常使用电脑的时候，总会看到各种各样的参数，但看过总也难得记住，接下来我们说说这些参数。

首先说CPU：1 CPU的主频提CPU时，经常听到2.4GHZ、3.0GHZ等的CPU，这些到底代表什么？这些类似于2.4GHZ的东东其实就是CPU的主频，也就是主时钟频率，单位就是MHZ。

这时用来衡量一款CPU性能非常关键的指标之一。

主频计算还有条公式。

主频=外频×倍频系数。

CPU的主频与CPU实际的运算能力是没有直接关系的，主频表示在CPU内数字脉冲信号震荡的速度。

主频和实际的运算速度是有关的，只能说主频仅仅是CPU性能表现的一个方面，而不代表CPU的整体性能。

2 外频外频是CPU的基准频率，单位也是MHz。

CPU的外频决定着整块主板的运行速度。

说白了，在台式机中，我们所说的超频，都是超CPU的外频（当然一般情况下，CPU的倍频都是被锁住的）相信这点是很好理解的。

但对于服务器CPU来讲，超频是绝对不允许的。

前面说到CPU决定着主板的运行速度，两者是同步运行的，如果把服务器CPU超频了，改变了外频，会产生异步运行，（台式机很多主板都支持异步运行）这样会造成整个服务器系统的不稳定。

目前的绝大部分电脑系统中外频也是内存与主板之间的同步运行的速度，在这种方式下，可以理解为CPU的外频直接与内存相连通，实现两者间的同步运行状态。

3 前端总线(FSB)频率前端总线(FSB)频率(即总线频率)是直接影响CPU与内存直接数据交换速度。

有一条公式可以计算，即数据带宽＝(总线频率×数据带宽)/8，数据传输最大带宽取决于所有同时传输的数据的宽度和传输频率。

比方，现在的支持64位的至强Nocona，前端总线是800MHz，按照公式，它的数据传输最大带宽是6.4GB/秒。

外频与前端总线(FSB)频率的区别：前端总线的速度指的是数据传输的速度，外频是CPU与主板之间同步运行的速度。

计算机硬件知识习题集及答案一、硬件系统与组成1．完整的计算机系统由____组成。

（A)硬件系统（B）系统软件（C）软件系统（D）操作系统2．构成计算机的电子和机械的物理实体称为______。

（A)主机（B）外部设备（C）计算机系统(D）计算机硬件系统3．完整的计算机硬件系统一般包括_______。

(A）外部设备（B)存贮器（C）中央处理器（D)主机4 裸机是指不带外部设备的主机，下列关于计算机硬件组成的说法中,_____是正确的。

（A)主机和外设（B）运算器、控制器和I/O设备（C）CPU和I/O设备（D）运算器、控制器、存储器、输入设备和输出设备5 微型计算机通常是由______等几部分组成.（A）运算器（B）控制器（C）存储器（D）输入输出设备6 计算机系统是由CPU、存储器、输入设备组成。

计算机硬件一般包括_____和外部设备。

（A）运算器和控制器（B)存储器（C)主机（D）中央处理器7 一个计算机系统的硬件一般是由______这几部分构成的。

（A）CPU、键盘、鼠标和显示器（B）运算器、控制器、存储器、输入设备和输出设备（C）主机、显示器、打印机和电源（D）主机、显示器和键盘8 下列设备中属于硬件的有_____。

（A）WPS、UCDOS、Windows (B）CPU、RAM(C）存储器、打印机(D)键盘和显示器9 下面_____组设备包括：输入设备、输出设备和存储设备.（A）显示器、CPU和ROM （B）磁盘、鼠标和键盘（C）鼠标、绘图仪和光盘（D）磁带、打印机和调制解调器10 一台完整的计算机由运算器、_____、存储器、输入设备、输出设备等部件构成。

（A)显示器（B）键盘（C)控制器（D）磁盘11 微型机系统是由CPU、内存处理器和输入输出设备组成的。

错12 主存储器和CPU均包含于处理器单元中。

错13 根据传递信息的种类不同，系统总线可分为地址总线、控制总线和数据总线。

对答案:1 AC 2 D 3 AD 4 AD 5 ABCD 6 C 7 B 8 BCD 9 C 10 C 11 F 12 F 13 T二、硬件性能指标1 电子计算机的性能可以用很多指标来衡量，除了用其运算速度、字长等主要指标以外，还可以用下列____来表示.（A）主存储器容量的大小(B）硬盘容量的大小（C）显示器的尺寸（D）计算机制造成本2 决定个人计算机性能的主要是_____。

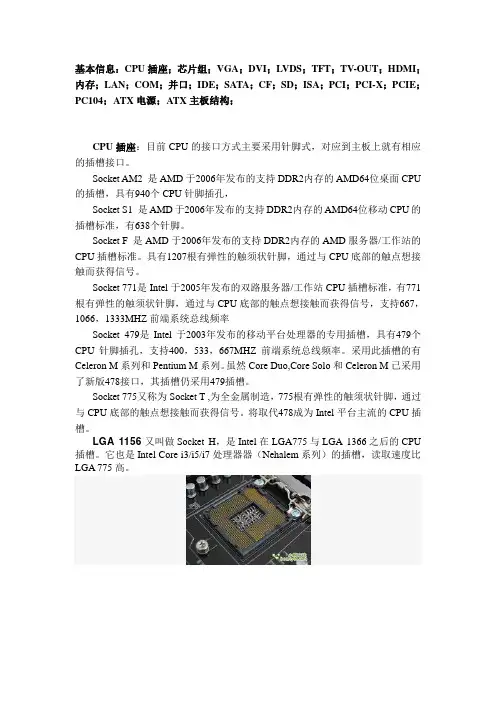

基本信息：CPU插座；芯片组；VGA；DVI；LVDS；TFT；TV-OUT；HDMI；内存；LAN；COM；并口；IDE；SATA；CF；SD；ISA；PCI；PCI-X；PCIE；PC104；ATX电源；ATX主板结构；CPU插座：目前CPU的接口方式主要采用针脚式，对应到主板上就有相应的插槽接口。

Socket AM2 是AMD于2006年发布的支持DDR2内存的AMD64位桌面CPU 的插槽，具有940个CPU针脚插孔，Socket S1 是AMD于2006年发布的支持DDR2内存的AMD64位移动CPU的插槽标准，有638个针脚。

Socket F 是AMD于2006年发布的支持DDR2内存的AMD服务器/工作站的CPU插槽标准。

具有1207根有弹性的触须状针脚，通过与CPU底部的触点想接触而获得信号。

Socket 771是Intel于2005年发布的双路服务器/工作站CPU插槽标准，有771根有弹性的触须状针脚，通过与CPU底部的触点想接触而获得信号，支持667，1066，1333MHZ前端系统总线频率Socket 479是Intel于2003年发布的移动平台处理器的专用插槽，具有479个CPU针脚插孔，支持400，533，667MHZ前端系统总线频率。

采用此插槽的有Celeron M系列和Pentium M系列。

虽然Core Duo,Core Solo和Celeron M已采用了新版478接口，其插槽仍采用479插槽。

Socket 775又称为Socket T ,为全金属制造，775根有弹性的触须状针脚，通过与CPU底部的触点想接触而获得信号。

将取代478成为Intel平台主流的CPU插槽。

LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU 插槽。

它也是Intel Core i3/i5/i7处理器器（Nehalem系列）的插槽，读取速度比LGA 775高。

CPU结构图解学习（xiaofeng 2003.11.10 13:29:54 本文选自：PCONLINE ）经过之前两篇介绍CPU的文章，相信大家对于CPU有了一个比较基本的了解。

本文将向大家介绍CPU的物理构造。

CPU经过多年的发展，其物理结构也经过许多变化，现在的CPU物理结构可分为内核、基板、填充物、封装以及接口五部分。

基板上还有控制逻辑、贴片电容等。

一、内核1.CPU内核的物理结构：CPU中间的长方形或者正方形部分就是CPU内核的地方，由单晶硅做成的芯片，所有的计算、接受/存储命令、处理数据都在这里进行。

CPU核心的另一面，也就是被盖在陶瓷电路基板下面的那面要和外界的电路相连接。

现在的CPU都有数以千万计的晶体管，它们都要连到外面的电路上，而连接的方法则是将每若干个晶体管焊上一根导线连到外电路上。

例如Duron 核心上面需要焊上3000条导线，而奔腾4的数量为5000条，用于服务器的64位处理器Itanium则达到了7500条。

这么小的芯片要安放那么多的焊点，焊点就必须非常小，设计起来也要非常小心。

由于所有的计算都要在很小的芯片上进行，所以CPU内核会散发出大量的热，核心内部温度可以达到上百度，而表面温度也会有数十度，一旦温度过高，就会造成CPU运行不正常甚至烧毁的情况，因此很多电脑书籍或者杂志都会常常强调对CPU散热的重要性。

CPU内核的内部结构就更为复杂了，CPU的基本运算操作有三种：读取数据、对数据进行处理、然后把数据写回到存储器上。

对于由最简单的信息构成的数据，CPU只需要四个部分来实现它对数据的操作：指令、指令指示器、寄存器、算术逻辑单元，此外，CPU还包括一些协助基本单元完成工作的附加单元等。

当前页面位置：主页：大众IT：硬件：经验共享:文章CPU结构图解学习（xiaofeng 2003.11.10 13:29:54 本文选自：PCONLINE ）2.CPU内核的发展：随着CPU技术的不断发展，IC设计技术也越来越先进。

微机系统与维护试题2单项选择题（共15题，共30分）1.微机在使用过程中，如果光驱出现读取不畅的现象，不宜采用的维修措施是（）。

A 彻底拆装激光头、活动机构等内部部件B 适当调节激光头的输出功率C 调整激光头附近的电位器的阻值D 使用专门清洁盘对光驱进行清洁处理参考答案：A2.以下选项中，( )不是文件系统格式。

A NTFSB DOSC FAT32D Ext2参考答案：B3.用于整理小块内存映射到虚拟内存以释放物理内存的优化大师组件是（）。

A 系统医生B 文件粉碎机C 内存整理D 系统个性设置参考答案：C4.以下选项中，（）与主板选型无关。

A CPU插座B 内存插槽C 寻道时间D 芯片组性能参考答案：C5.显示器的点距大多为0．20～0．32mm，以下点距规格中，显示画面最清晰的是（）。

A ０.３９B ０.３３C ０.３１D ０.２８参考答案：D6.微机发生故障，首先应观察分析。

以下项目中，（）不是主要的观察项目。

A 硬件环境B 出错现象C 软件环境D 微机使用频率参考答案：D7.微机各部件组装完成后加电开机，发现系统时间不对，经调试关机后重启还是不对，最可能的原因是（）。

A 操作系统有误B 主板CMOS的电池失效C 内存故障D CPU工作不正常参考答案：B8.运算器的基本功能是（）。

A 传输各种信息B 存储各种数据和程序C 进行算术运算和逻辑运算D 对系统各部件实行控制参考答案：C9.以下选项中，不存储在CMOS芯片中的是（）。

A 内存的容量B CPU的类型C 操作系统版本D 硬盘的类型和基本参数参考答案：C10.硬盘在移动、安装、维修过程中很容易受到物理损坏。

以下描述中，（）不能断定硬盘存在物理损伤。

A 硬盘集成电路有烧坏的迹象B 硬盘内部发出“咔咔”生硬的声响C 微机找不到硬盘，硬盘没有流畅的转动D 硬盘被摔，外壳有严重变形参考答案：C11.存储器的基本功能是（）。

A 进行算术运算和逻辑运算B 存储程序C 存储各种信息D 控制微机各个部件协调一致地的工作参考答案：C12.主板上的CPU（）与所选CPU的接口必须吻合。
