AMD与intel CPU型号大全AMD与intel CPU型号大全CPU 厂商会给属于同一系列的CPU 产品定一个系列型号,而系列型号是用于区分CPU 性能的重要标示。
英特尔公司的主要CPU 系列型号有:PentiumPentium ProPentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而AMD 公司的主要CPU 系列型号有:K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道,CPU 需要通过某个接口与主板连接,才能进行工作。
CPU 经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口,都是针脚式接口,对应到主板上,就有相应的插槽类型。
CPU 接口类型不同,在插孔数、体积、形状上都有变化,所以不能互相混用接插。
1) Socket 775Socket 775 又称为Socket T,是目前应用于Intel LGA775 封装的CPU 所对应的接口,目前采用此种接口的有LGA775 封装的Pentium 4、Pentium 4 EE、Celeron D 等CPU。
与以前的Socket 478 接口CPU 不同,Socket 775 接口CPU 的底部没有传统的针脚,而代之以775 个触点,即并非针脚式而是触点式。
通过与对应的Socket 775 插槽内的775 根触针接触,来传输信号。
Socket 775 接口,不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率,降低生产成本。
随着Socket 478 的逐渐淡出,Socket 775 将成为今后所有Intel 桌面CPU 的标准接口。
2) Socket 754Socket 754 是2003年9月AMD 64 位桌面平台最初发布时的CPU 接口,目前采用此接口的,有低端的Athlon 64 和高端的Sempron,具有754 根CPU 针脚。
CPU的接口类型有哪些CPU接口:Socket 939Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准,具有939根CPU针脚,支持双通道DDR内存。
目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX 和Athlon 64 X2,除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。
Socket 939处理器和与过去的Socket 940插槽是不能混插的,但是Socket 939仍然使用了相同的CPU风扇系统模式。
随着AMD从2006年开始全面转向支持DDR2内存,Socket 939被Socket AM2所取代,在2007年初完成自己的历史使命从而被淘汰,从推出到被淘汰其寿命还不到3年。
CPU接口:Socket 940Socket 940是最早发布的AMD64位CPU的接口标准,具有940根CPU针脚,支持双通道ECC DDR内存。
目前采用此接口的有服务器/工作站所使用的Opteron 以及最初的Athlon 64 FX。
随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口,所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。
随着AMD从2006年开始全面转向支持DDR2内存,Socket 940也会逐渐被Socket F所取代,完成自己的历史使命从而被淘汰。
CPU接口:Socket 603Socket 603的用途比较专业,应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是Xeon MP和早期的Xeon,具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
CPU接口:Socket 604与Socket 603相仿,Socket 604仍然是应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是533MHz和800MHz FSB的Xeon。

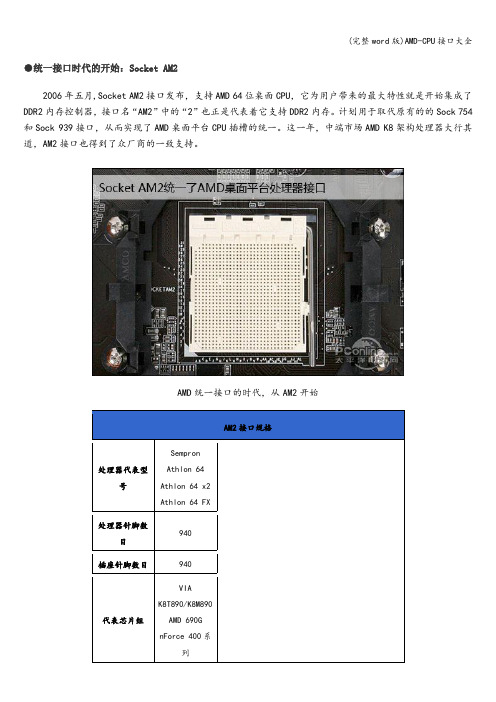

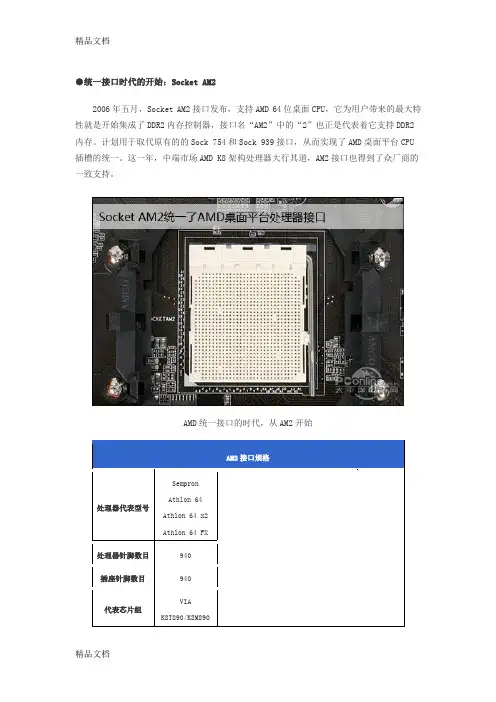

●统一接口时代的开始:Socket AM22006年五月,Socket AM2接口发布,支持AMD 64位桌面CPU,它为用户带来的最大特性就是开始集成了DDR2内存控制器,接口名“AM2”中的“2”也正是代表着它支持DDR2内存。
计划用于取代原有的的Sock 754和Sock 939接口,从而实现了AMD桌面平台CPU 插槽的统一。
这一年,中端市场AMD K8架构处理器大行其道,AM2接口也得到了众厂商的一致支持。
AMD 统一接口的时代,从AM2开始这一年是AMD走下神坛的一年,也是K8架构在主流市场大行其道的一年。
为了应对突如其来的Intel的“扣肉”处理器,AMD把旗下的速龙系列大幅度降价,这让追求性价比的主流用户享受到许多物美价廉的好产品,其中最有代表性的就是单核速龙64 3200+和后来成为“入门双核”的速龙64 x2 3600+AMD AM2 Athlon 64 3200+速龙64 X2 3600+成为双核市场普及先锋这段期间AMD发布的产品非常多,也非常复杂。
单单是速龙X2 就横跨了90纳米到65纳米两个时代,还有全新命名规则的BE-2300、LE-1150系列,一路穿越到2008年,45纳米全面普及,采用的依然是AM2接口。
这种做法让DIY用户的平台升级变得非常简单,不少人就直接从90纳米时代飞跃到45纳米,要做的仅仅是刷新一下BIOS,换一个处理器。
●“路人甲”:过渡接口Socket AM2+2007年第三季度,AMD推出了AM2到AM3之间的过渡性接口:Socket AM2+。
其实按照AMD最初的设定,AM2服役时间过后就会被AM3所替代,但由于K8架构的四核羿龙一再跳票只能作罢,推出了过渡性质的AM2+接口,这款接口与AM2完全相容,也就是说AM2+处理器能用在AM2主板上,AM2处理器也能用上AM2+主板。
AM2+接口与AM2接口几乎完美兼容我们都知道AMD的CPU里集成了内存控制器,所以当内存条更新换代的时候,CPU接口也要做相应的更换。
●统一接口时代的开始:Socket AM22006年五月,Socket AM2接口发布,支持AMD 64位桌面CPU,它为用户带来的最大特性就是开始集成了DDR2内存控制器,接口名“AM2”中的“2”也正是代表着它支持DDR2内存。
计划用于取代原有的的Sock 754和Sock 939接口,从而实现了AMD桌面平台CPU插槽的统一。
这一年,中端市场AMD K8架构处理器大行其道,AM2接口也得到了众厂商的一致支持。
AMD统一接口的时代,从AM2开始AM2接口规格处理器代表型号Sempron Athlon 64 Athlon 64 x2 Athlon 64 FX处理器针脚数目940插座针脚数目940代表芯片组VIAK8T890/K8M890 AMD 690G nForce 400系列NVIDIA nForce500系列nForce 600系列SiS 756/761GX 内存控制器DDR2发布时间2006年5月兼容情况不兼容上一代处理器这一年是AMD走下神坛的一年,也是K8架构在主流市场大行其道的一年。
为了应对突如其来的Intel的“扣肉”处理器,AMD把旗下的速龙系列大幅度降价,这让追求性价比的主流用户享受到许多物美价廉的好产品,其中最有代表性的就是单核速龙64 3200+和后来成为“入门双核”的速龙64 x2 3600+AMD AM2 Athlon 64 3200+速龙64 X2 3600+成为双核市场普及先锋这段期间AMD发布的产品非常多,也非常复杂.单单是速龙X2 就横跨了90纳米到65纳米两个时代,还有全新命名规则的BE—2300、LE-1150系列,一路穿越到2008年,45纳米全面普及,采用的依然是AM2接口.这种做法让DIY用户的平台升级变得非常简单,不少人就直接从90纳米时代飞跃到45纳米,要做的仅仅是刷新一下BIOS,换一个处理器。
●“路人甲”:过渡接口Socket AM2+2007年第三季度,AMD推出了AM2到AM3之间的过渡性接口:Socket AM2+。
【AMD系列CPU的插槽(接口类型)简介】CPU插槽:就是用于安装CPU的插座,目前主流的CPU插槽为Socket。
CPU接口类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。
作为一个DIYer的基本功之一就是要认识CPU和主板的接口。
只有了解了接口类型,才能自己组装出一台心目的理想电脑。
常见CPU接口类型有:Socket FM1、Socket AM3+、Socket AM3、Socket AM2+、Socket AM2;LGA 1155(Sandy Bridge) 、LGA 1156、LGA 1366、LGA 775。
CPU 插槽支持CPU类型Socket FM1 AMD A系列APU Athlon II 6x1Socket AM3+ AMD FX处理器Socket AM3 AMD速龙II x2/x3/x4、羿龙II x2/x3/x4、闪龙x2Socket AM2+ AMD 速龙x2、羿龙x2/x3/x4LGA 2011 intel core i7 39xx系列(酷睿3代)LGA 1155 Intel core i3/i5/i7 2xxx 3xxx系列、奔腾/赛扬Gxxx系列(酷睿2代)LGA 1156 Intel core i7 8xx系列、core i5 7xx/6xx系列、core i3 5xx系列LGA 1366 Intel core i7 9xx系列(酷睿1代)LGA 775 Intel Pentium 4, Pentium D, Core 2 Duo(Conroe), Core 2 Extreme及Celeron D ,奔腾/赛扬Exxxx系列(酷睿1代)在一般的用户看来,接口的更换总是能带来最新技术的体验,也意味着用户如果想体验最新技术不得不淘汰旧有平台。
在AMD推出K8处理器时也曾推出过Socket 754和Socket 939两种接口,但由于它们集成的内存控制器均不支持DDR2内存,同时,DDR2内存因其更低的功耗以及价格优势而成为主流用户的首选,因此AMD需要对K8处理器的内存控制器进行升级才能提供对DDR2内存的支持,就在这个时候,AM2接口应运而生!于2006年5月23日,AMD正式推出采用新一代Socket AM2接口的Athlon 64、Athlon 64 X2、Athlon 64 FX和Sempron处理器。
Intel、AMD CPU接口类型汇总大全英特尔公司的主要 CPU 系列型号有:PentiumPentium ProPentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而 AMD 公司的主要 CPU 系列型号有:K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道,CPU 需要通过某个接口与主板连接,才能进行工作。
CPU 经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前 CPU 的接口,都是针脚式接口,对应到主板上,就有相应的插槽类型。
CPU 接口类型不同,在插孔数、体积、形状上都有变化,所以不能互相混用接插。
1) Socket 775Socket 775 又称为 Socket T,是目前应用于 Intel LGA775 封装的CPU 所对应的接口,目前采用此种接口的有 LGA775 封装的 Pentium 4、Pentium 4 EE、Celeron D 等 CPU。
与以前的 Socket 478 接口 CPU 不同,Socket 775 接口 CPU 的底部没有传统的针脚,而代之以 775 个触点,即并非针脚式而是触点式。
通过与对应的 Socket 775 插槽内的 775 根触针接触,来传输信号。
Socket 775 接口,不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率,降低生产成本。
随着 Socket 478 的逐渐淡出,Socket 775 将成为今后所有 Intel 桌面 CPU 的标准接口。
2) Socket 754Socket 754 是2003年9月 AMD 64 位桌面平台最初发布时的 CPU 接口,目前采用此接口的,有低端的 Athlon 64 和高端的 Sempron,具有 754 根 CPU 针脚。
一针定乾坤!AMD全系CPU针脚接口解析泡泡网CPU频道3月24日近年来Intel非常强势,CPU更新换代速度很快,在性能与功耗方面都取得了长足的进步。
这让很多AMD 用户羡慕不已,因为AMD近年来的表现确实不给力。
但实际上Intel 用户在享受高性能的同时,也吃了不少苦头:Intel用户想要升级CPU的话,必须将CPU、主板甚至内存、散热器一同抛弃,然后花重金购买全新的产品。
从LGA1156到LGA1155,一针之差就完全不能兼容!Intel说你想用新CPU,就必须买新主板,虽然我的新主板没有任何实质性提升,但你必须多掏一份钱。
如果只是简单的掏钱也就罢了,要知道更换主板可不是一件简单的事情,意味着整台电脑的大换血,这不叫升级CPU,几乎就是购买一台全新的电脑了。
而AMD则反其道而行之,每一代新CPU发布之后,都会考虑到老用户的升级需求,让新CPU尽可能的去兼容上一代、甚至上上代的芯片组和主板。
确保忠实的AFan们能够花最少的代价,来享用最新的技术。
AMD主板的插槽空位在增加,CPU针脚却在减少,这是为什么?近年来AMD CPU的针脚和对应的主板插槽,其实一直都没有太大的变化,始终维持在940针左右,新旧CPU往往也就只差一根针脚。
那么AMD是通过什么手段来保证新CPU与旧主板之间的兼容性?不同时代的产品能够完美兼容的原理是什么呢?本文将为大家做一个全方位的分析,并且揭秘AMD下一代AM3+平台的兼容性。
AM2:终结939与754时代,一统江湖AMD首次整合内存控制器是在Socket 754与939时代,其中754为单通道DDR1、939为双通道DDR1。
在DDR2内存成熟之后,AMD终于下定决心升级CPU当中的内存控制器,于是就诞生了Socket AM2平台,数字2就代表是整合了DDR2内存控制器,AM2就是代表支持DDR2内存的AMD CPU或者主板。
AM2接口的CPU拥有940根针脚,配套的AM2插座也是940针。
令人狂躁的AMDCPU接口分类终于区分清楚了,AMD升级指南(AM接口篇)相信不少朋友也跟我一样曾经被AMD主板接口分类弄得云里雾里,所以痛下决心终于按照CPU接口类型对于市面上主要的一些AMD主板有了一个简单的划分,今天我们先要介绍的是AM接口系列,也是为了方便大伙理解。
•AM2接口2006年发布,940针,支持DDR2双通道内存,主要支持CPU 类型:Athlon 64 FX (速龙64FX)如速龙64FX-62、Athlon 64 x2(速龙64x2)如速龙64x2 5200+、Athlon 64如速龙3000+和sempron(闪龙)闪龙64 3000+。
因为这一系列相对来说过于久远所以如果碰到的朋友可以仅做了解,基本上没有什么升级的价值。
速龙64x2•AM2+接口2007年发布,940针,支持DDR2内存,作为AM2和AM3之间的过渡产品,AM2的CPU在物理针数和设计上和AM2+相同,可以兼容,但是能够真的充分贴合AM2+的性能的CPU极少,所以存在性能浪费。
主要支持CPU类型:Phenom(弈龙)如Phenom X4 9450 /Athlon64 FX/Athlon 64 X2/Athlon64/Sempron。
就如同上一代的接口一样由于年代久远,升级价值不高。
弈龙2•AM3接口2008年发布,938针,最高支持DDR3 1600内存,遵循向下兼容的原则,AM3的CPU可以使用在AM2和AM2+的主板上,而AM2和AM2+的CPU不能用在AM3的主板上。
理解起来比较简单,938针的CPU可以放进940的插槽。
CPU支持类型:pheonm II x3如X3 740,Phenom IIX4如x4 820,Phenom IIX6如1035T,Athlon IIx2如x2 275,Athlon II x3如x3 460,Athlon II x4如x4 650,Sempron 100如Sempron140。
Intel、AMD CPU接口介绍!LGA775、LGA1155、LGA1156、LGA1366、AM3、AM3+接口介绍!AM3+接口兼容AM3处理器2011年02月15日星期二 18:13敛财有新招?明年遭遇六种CPU接口马上进入年底又到了我们展望明年DIY市场的时候了,在刚刚结束的CDF2010首届高峰论坛上各界领袖都表现出极强的信心去迎接一个又一个挑战,但是从终端消费者来看,我们看到的却依旧是DIY很不明朗的明天。
如果说去年Intel与AMD新品的发布或多或少还能带给我们些许的惊喜的话,那么2011年的DIY市场可以用“白菜豆腐汤”来形容,淡的出奇。
无论是上游的芯片厂商还是中间的品牌厂商,再到下游的渠道经销商都已经失去了创新的动力,更缺少忽悠的资本。
披马甲重新上阵的老产品比比皆是,而混乱的产品线布局更是让不少专业人士也有点犯迷糊。
说到最混乱的局面莫过于明年处理器的接口类型,粗略的算了一下明年市面上我们的消费者将面对至少6种以上不同类型的处理器接口,包括Intel平台LGA775、LGA1155、LGA1156、LGA1366,AMD平台则包含至少AM3与AM3+两种接口。
为了获得更好的性能接口升级倒也在情理之中,但最要命的是这么多类型的接口却并不能互相兼容......面对种类繁多的处理器接口类型,你是否做到心中有数呢?与Intel相比,AMD一直以来所奉行的向下兼容的政策一直受到DIY用户的推崇,在体验最新架构产品的同时却不需要更换平台上的其他产品,将升级成本控制在最低水平。
但是到了“推土机”时代,全新AM3+处理器将不能继续在AM3主板上使用,反而AM3处理器可以在AM3+主板上使用。
不能相互兼容的结果就意味这我们想要对平台进行需要彻底大换血,成本的增加可想而知。
而这些成本的投入能为我们换来性能上的显著提升吗?起码现在大家的心里还是个“问号”。
硬件产品的进化史(DIY用户必须收藏的教科书,点击查看大图)【下载24MB高清原图】上图是国外某骨灰级硬件玩家呕心沥血之作,放在这里一方面是让大家看到硬件产品接口类型的演变过程,另外一方面是供大家收藏以备不时之需。
开始支持DDR2内存的AM2接口
除了APU之外,目前AMD处理器的接口均是以AM为开头命名
常见的有:AM2/AM2+/AM3以及AM3+
而在AM系列插槽出现之前,主流的插槽有Socket 754以及Socket 939两种,其中Socket 754接口仅支持单通道DDR内存。
AM2
2006.5月AM2接口为用户带来的最大特性就是它开始集成了DDR2内存控制器,接口名“AM2”中的“2”也正是代表着它支持DDR2内存。
过渡性质的AM2+接口
AM2+平台相对于AM2平台在实质上改变并不大
唯一的区别就是AM2+支持HT 3.0前端总线.
此前的AM2平台仅支持HT 1.0以及HT 2.0前端总线,工作频率较低,传输带宽被大大的限制(工作频率仅为1GHz,最高传输速度8GB/s)
而AM2+平台则提供了对HT 3.0总线的支持,工作频率最高可达2.6GHz,最高传输速度增至20.8GB/s。
AM3接口
AM3接口的处理器拥有938根阵脚,可以安装在AM2以及AM2+插槽上使用。
但是由于针脚位置不同,AM2以及AM2+的处理器无法安装在AM3插槽上使用。
推土机御用的AM3+
首先,AM3+插孔要比AM3的大11%,因此安装起来更加方便,其次是电气性能上的差距,AM3+接口的CPU采用了3.1MHz的VID设计,可以提供更好地功耗管理以及节能效果,而AM3只有400KHz,效果自然慢了很多;其余在功耗噪音方面都明显得到了许多的改善。
9系列芯片组的主要使命自然是支持新的黑色Socket AM3+插座和FX系列推土机处理器,不过得益于良好的向下兼容性,也可以继续搭配Socket AM3封装接口的Phenom II/At hlon II/Sempron系列处理器。
唯一不兼容的FM1接口
专为A系列APU而设计
Socket FM1接口与此前的AMx接口最大的区别就是Socket FM1接口中间有了一小块的空白部位,(见图所示)因此在针脚方面也远远少于此前的AM系列接口。
Socket FM1处理器接口拥有905个针脚,处理器插槽也同样拥有905个插孔
AMD本次终于放弃了兼容性,FM1接口与此前的AM系列接口完全不兼容。
AM3主板部分兼容“推土机(AM3+处理器)”需要厂家BIOS支持
问:为什么在AM3接口主板不不能使用AM2/AM2+接口的处理器呢?
大部分的新款处理器在刷新BIOS以后都能够“正常”在老主板上使用,但是老接口的处理器却无法在新接口的主板上使用。
究其原因是由于其架构上的缺陷所造成的。
AM2与AM2+接口处理器针数都为940针,而AM3处理器插槽针数为941针,既然938的针的AM3处理器能安装在941针的插槽上,为什么940针的AM2/AM2+处理器就不能呢?
答:AM2与AM2+接口的处理器并不支持DDR3内存,因此即使安装在AM3+接口的主板上也无法使用(为了避免用户错误安装,AMD就通过改变阵脚排列位置使得AM2/AM2+接口的处理器无法安装在AM3主板上。
)
特殊情况说明及原因分析
基于同一款芯片组的主板处理器接口不尽相同
采用AM3接口的华硕M4A78T-E主板
一些老芯片组也可以通过更换接口,刷新BIOS来提供对CPU最新特性的支持。
例如上图中的华硕M3A78T-E主板,AMD的7系列主板原生支持的都是AM2+接口,但是华硕这款主板却使用了AM3接口。
内存插槽也更换为DDR3,从而提供了对AM3接口处理器的完美支持。
上图中这款双敏UR770主板虽然采用了AM2+接口,但是却同样可以提供对DDR3内存的支持。
出现以上两种情况的原因就在于AMD的7系列芯片组同样支持HT 3.0规范,因此不会对CPU的性能产生较大影响,再加上更换处理器插槽对于主板厂商来说仅仅是技术上问题,通过全新的BIOS就可以完美解决这一问题,因此只要条件允许,老主板在更换处理器插
槽之后也可以完美支持新处理器。
内存方面就更为简单了,AMD将内存控制器集成在了CPU内部,而并非芯片组中,而A
M3接口的处理器则内建了DDR2以及DDR3两种内存控制器,主板兼容AM3处理器,就可以支持DDR3内存,厂商要做的仅仅是更换一下供电设计以及内存插槽而已。
