部分常见主板适用类型：主板适用类型，是指该主板所适用的应用类型。
针对不同用户的不同需求、不同应用范围，主板被设计成各不相同的类型，即分为台式机主板和服务器/工作站主板。
台式机主板。
就是平常大部分场合所提到的应用于PC的主板，板型是ATX或MicroATX结构，使用普通的机箱电源，采用的是台式机芯片组，只支持单CPU，内存最大只能支持到4GB，而且一般都不支持ECC内存。
存储设备接口也是采用IDE 或SATA接口，某些高档产品会支持RAID。
显卡接口多半都是采用AGP 4X、8X，以及PCI-E。
扩展接口也比较丰富，有多个USB2.0/1.1，IEEE1394，COM，LPT，IrDA等接口以满足用户的不同需求。
扩展插槽的类型和数量也比较多，有多个PCI，CNR，AMR等插槽适应用户的需求。
部分带有整合的网卡芯片，有低档的10/100Mbps自适应网卡，也有高档的千兆网卡。
在价格方面，既有几百元的入门级或主流产品，也有一二千元的高档产品以满足不同用户的需求。
台式机主板的生产厂商和品牌也非常多。
芯片组。
芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC’97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。
目前，能够生产芯片组的厂家有英特尔（美）、VIA（中国台湾）、SiS（中国台湾）、ALi（中国台湾）、AMD（美）、NVIDIA（美）、ATI（加）、ServerWorks（美）等几家，其中以英特尔和VIA的芯片组最为常见。
CPU的接口类型有哪些CPU接口:Socket 939Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准，具有939根CPU针脚，支持双通道DDR内存。
目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX 和Athlon 64 X2，除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。
Socket 939处理器和与过去的Socket 940插槽是不能混插的，但是Socket 939仍然使用了相同的CPU风扇系统模式。
随着AMD从2006年开始全面转向支持DDR2内存，Socket 939被Socket AM2所取代，在2007年初完成自己的历史使命从而被淘汰，从推出到被淘汰其寿命还不到3年。
CPU接口:Socket 940Socket 940是最早发布的AMD64位CPU的接口标准，具有940根CPU针脚，支持双通道ECC DDR内存。
目前采用此接口的有服务器/工作站所使用的Opteron 以及最初的Athlon 64 FX。
随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口，所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。
随着AMD从2006年开始全面转向支持DDR2内存，Socket 940也会逐渐被Socket F所取代，完成自己的历史使命从而被淘汰。
CPU接口:Socket 603Socket 603的用途比较专业，应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是Xeon MP和早期的Xeon，具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
CPU接口:Socket 604与Socket 603相仿，Socket 604仍然是应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是533MHz和800MHz FSB的Xeon。
CPU历代接口介绍好了，这一期主要是给大家介绍一下主要的移动cpu接口。
其实在早期的时候，CPU的接口是不分PC和笔记本的，两者共用一个接口。
但是随着笔记本对轻薄的要求越来越高，桌面级CPU的高发热已经不能再满足于笔记本的需要，专门给笔记本开发一个低功耗平台势在必行，所以才有了专门的笔记本平台---迅驰。
好了，话不多说，让我们来看一下吧。
1:socket615算是最早给笔记本专门开发的CPU平台了，615根针脚数量让同时期只有400左右针脚数量的桌面级CPU汗颜，是mobilePentiumII 和赛扬专用的接口。
2:socket 495Socket615的进化版，相应的CPU也提升到了mobilePentiumIII。
而且这个接口不光应用于奔腾3移动CPU的笔记本上，初代Xbox也使用了socket 495接口的奔腾3移动处理器。
3:socket 563AMD第一个官方的专门用于移动CPU的插槽，相比桌面级的socket462，它的封装厚度更薄，用于K7架构的Athlon XP-M处理器，功耗从16~25W不等。
但是它也很短命，因为这个接口是2002年发布的，03年就被socket 754接口的新一代K8移动CPU所取代。
4:socket 479牙膏厂第一代迅驰平台所使用的CPU接口。
主要支持图拉丁架构的奔腾M和赛扬M处理器。
因为奔腾M有着优秀的能耗比，远超同时期的奔腾4-M和奔腾4处理器，所以有些玩家想把它用到桌面上，看过我写的推送的肯定还记得有一期我提到过socket 479-478转接卡，它就是专门给奔腾M服务的。
5:socket M/P/441这两个接口都是用于酷睿2 CPU的迅驰移动平台上，socket M发布于2006年，而socket P发布于2007年。
它们都拥有478个针脚，socket P相比socket M，前端总线从800MHz提升到了1066MHz，而socket 441则是intel的Atom平台所使用的接口，发布于2008年6:socket S1AMD最后一代可更换CPU的移动CPU插槽了。
Intel酷睿Core历代CPU插槽类型、架构、常用主板大全酷睿Core系列处理器命名规则酷睿Core系列分别有i3、i5、i7 分属低中高端三个系列定位。
1、移动端i3为双核处理器，支持超线程技术，也就是2个核心模拟出4个线程，无睿频技术。
常见于各类商务笔记本、娱乐笔记本，性能中等，不适合大型游戏。
2、移动端i5有双核和四核，支持超线程技术，相对i3主要增加了睿频技术，可以在不同负载下主频动态变化以达到较好的节能效果。
低压i5在商务笔记本、娱乐笔记本中较为常见，标压i5则是在中高端笔记本里面使用频率最高。
3、移动端i7则复杂一些，价格一般较贵，有双核和四核，支持超线程，睿频技术。
其睿频幅度非常大，指令集支持上最为完善，常见于中高端游戏本。
代数至今已发展至第十代，每一代架构都不同，工艺也会有所差异。
第一代为Arrandale架构，32NM工艺。
第二代为Sandy Bridge架构，32NM工艺。
第三代为Ivy Bridge架构，22NM工艺。
第四代为Has well架构，22NM工艺。
第五代为Broad well架构，14NM工艺。
第六代为Sky lake架构，14NM工艺。
第七代为Kaby Lake架构，14+NM工艺。
第八代为Coffee Lake架构，14++NM工艺。
第九代为 Coffee Lake架构，14++NM工艺。
第十代为 Comet Lake-S架构，14++NM工艺。
第一代：LGA 1156接口；Nehalem架构，32纳米工艺。
1、赛扬：G1101；2、奔腾：G6950、6951、6960；3、酷睿I3：530、5404、酷睿I5：650、670、750、7605、酷睿I7：860、870、880、950主板搭配：主要使用：H55/H57/P55第二代：LGA 1155接口；Sandy Bridge架构，32纳米工艺。
1、赛扬：G440、G460、G465、G470、G530、G540、G550、G5552、奔腾：G630、G850；3、酷睿I3：2100、2120、21304、酷睿I5：2300、2310、2500、2500K5、酷睿I7：2600、2600K主板搭配：主要使用H61/B75/Z77第三代：LGA 1155接口；Ivy Bridge架构，22纳米纳米工艺。
AMD与intel CPU型号大全CPU 厂商会给属于同一系列的CPU 产品定一个系列型号，而系列型号是用于区分CPU 性能的重要标示。
英特尔公司的主要CPU 系列型号有：PentiumPentium ProFor personal use only in study and research; not for commercial usePentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而AMD 公司的主要CPU 系列型号有：K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道，CPU 需要通过某个接口与主板连接，才能进行工作。
CPU 经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口，都是针脚式接口，对应到主板上，就有相应的插槽类型。
CPU 接口类型不同，在插孔数、体积、形状上都有变化，所以不能互相混用接插。
1) Socket 775Socket 775 又称为Socket T，是目前应用于Intel LGA775 封装的CPU 所对应的接口，目前采用此种接口的有LGA775 封装的Pentium 4、Pentium 4 EE、Celeron D 等CPU。
与以前的Socket 478 接口CPU 不同，Socket 775 接口CPU 的底部没有传统的针脚，而代之以775 个触点，即并非针脚式而是触点式。
通过与对应的Socket 775 插槽内的775 根触针接触，来传输信号。
Socket 775 接口，不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率，降低生产成本。
随着Socket 478 的逐渐淡出，Socket 775 将成为今后所有Intel 桌面CPU 的标准接口。

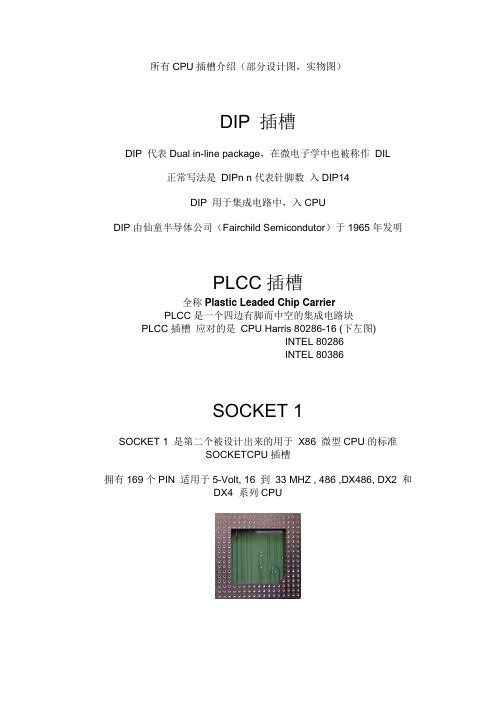

所有CPU插槽介绍（部分设计图，实物图）DIP 插槽DIP 代表Dual in-line package，在微电子学中也被称作DIL正常写法是DIPn n代表针脚数入DIP14DIP 用于集成电路中，入CPUDIP由仙童半导体公司（Fairchild Semicondutor）于1965年发明PLCC插槽全称Plastic Leaded Chip CarrierPLCC是一个四边有脚而中空的集成电路块PLCC插槽应对的是CPU Harris 80286-16 (下左图)INTEL 80286INTEL 80386SOCKET 1SOCKET 1 是第二个被设计出来的用于X86 微型CPU的标准SOCKETCPU插槽拥有169个PIN 适用于5-Volt, 16 到33 MHZ , 486 ,DX486, DX2 和DX4 系列CPUSocket 2SOCKET 2是SOCKET1的升级版本增加了对奔腾CPU的支持同时针脚数由原来的169 上升到238使用19*19的规格划分支持CPU 有5-volt, 25 到50 MHz 486 SX, 486 DX, 486 DX2, 486 DX4, DX4 63 或者83 MHz，奔腾系列CPUSOCKET 3SOCKET 3的设计是为了数学协处理器芯片适用于INTEL 低电压CPU 对比于SOCKET2 ，它重新排列了针脚，并且省略了一个针脚SOCKET3 拥有237个针脚使用CPU 为3.3 V and 5 V, 25–50 MHz 486 SX, 486 DX, 486 DX2, 486 DX4, 486OverDrive 和Pentium OverDrive 系列CPUSOCKET4设计于1993 是奔腾系列最早的CPU插槽，只能支持5V的奔腾CPU拥有273个针脚支持CPU：Pentium 60-66 MHz, Pentium OverDriveSOCKET 5SOCKET 5是针对第二代奔腾（非奔腾2）系列CPU设计出来的CPU插槽拥有320个针脚支持CPU:Intel Pentium (75 - 133 MHz)Intel Pentium Overdrive (125 - 166 MHz)Intel Pentium Overdrive MMX (125 - 200MHz)AMD K5 (PR75 - PR200)IDT WinChip (180 - 200 MHz)IDT WinChip-2 (200 - 240 MHz)IDT WinChip-2a (233 MHz)and compatibleSOCKET 6SOCKET 6 是SOCKET 3的改良版本，针对新款的80486系列CPU同时也是80486系列CPU的绝唱拥有235pin(针脚)支持CPU :Intel 80486DX4 and Pentium OverDriveSOCKET 7SOCKET 7 是取代SOCKET 5 的新型CPU插槽它不仅仅支持INTEL的CPU 同时也兼容了Cyris/IBM,AMD,IDT 等CPU 对比与SOCKET 5 ,SOCKET7 增加了一个针脚，拥有321个针脚支持CPU为:75–233 MHz Intel Pentium, AMD K5 through K6, Cyrix 6x86 (and6x86MX) P120–P233SOCKET5 和SOCKET 7——————至此，所有INTEL 兼容其他品牌CPU插槽结束——————————————下面是INTEL所有独立台式机插槽（不兼容其他品牌CPU）的信息SLOT 1SLOT 1是英特尔公司为取代Socket 7而开发的CPU接口，并申请的专利。
cpu供电接口2篇CPU供电接口是电脑硬件中的一个重要部分，它起到将主板上的电源供给CPU的作用。
对于大多数用户来说，他们可能只需要了解一个基本的概念，但对于一些专业的计算机相关人员来说，了解不同类型的CPU供电接口及其功能是必不可少的。
本文将介绍两种常见的CPU 供电接口：ATX供电接口和EPS供电接口。
第一篇：ATX供电接口ATX供电接口是一种常见的CPU供电接口，在许多台式机电脑中都可以见到。
ATX代表“Advanced Technology Extended”。
该接口由Intel公司于1995年推出，旨在提供更好的电源管理和更高的电力效率。
ATX供电接口通常有一个24针的插头，用于连接主板上的电源接口。
此外，还有一个4或8针的插头，用于将电源连接到CPU上。
这两个插头通常位于主板的顶部附近，以方便连接。
ATX接口还提供了其他功能，如供电给其他硬件设备，例如硬盘驱动器和光驱。
ATX供电接口的好处之一是其能够提供稳定的电流和电压，以确保CPU的正常运行。
此外，ATX接口还具有过电流和过电压保护功能，以防止电源过载或电压过高。
这是非常重要的，因为过载和过压可能会导致计算机崩溃或损坏硬件设备。
然而，ATX供电接口也有一些限制。
首先，它只能供应有限的功率，这意味着对于一些高功耗的CPU，可能需要额外的供电插槽。
此外，由于ATX接口较大，所以一些小型的ITX主板可能无法容纳这个接口，需要使用其他更小的供电接口。
总体来说，ATX供电接口是一种可靠且普遍使用的CPU供电解决方案。
几乎所有台式机电脑都支持这种接口，所以如果您购买一台新的台式机电脑，几乎可以肯定它会有一个ATX供电接口。
第二篇：EPS供电接口EPS供电接口是一种专门为服务器和高端工作站设计的CPU供电接口。
EPS代表"Extended Power Supply"，它是基于ATX接口的扩展版本。
虽然EPS接口与ATX接口在外观上非常相似，但它们有一些关键的区别。
部分常见主板适用类型：主板适用类型，是指该主板所适用的应用类型。
针对不同用户的不同需求、不同应用范围，主板被设计成各不相同的类型，即分为台式机主板和服务器/工作站主板。
台式机主板。
就是平常大部分场合所提到的应用于PC的主板，板型是ATX或Micro ATX结构，使用普通的机箱电源，采用的是台式机芯片组，只支持单CPU，内存最大只能支持到4GB，而且一般都不支持ECC内存。
存储设备接口也是采用IDE 或SATA接口，某些高档产品会支持RAID。
显卡接口多半都是采用AGP 4X、8X，以及PCI-E。
扩展接口也比较丰富，有多个USB2.0/1.1，IEEE1394，COM，LPT，IrDA等接口以满足用户的不同需求。
扩展插槽的类型和数量也比较多，有多个PCI，CNR，AMR等插槽适应用户的需求。
部分带有整合的网卡芯片，有低档的10/100Mbps自适应网卡，也有高档的千兆网卡。
在价格方面，既有几百元的入门级或主流产品，也有一二千元的高档产品以满足不同用户的需求。
台式机主板的生产厂商和品牌也非常多。
芯片组。
芯片组（Chipset）是主板的核心组成部分，如果说中央处理器（CPU）是整个电脑系统的心脏，那么芯片组将是整个身体的躯干。
主板芯片组几乎决定着主板的全部功能，其中CPU的类型、主板的系统总线频率，内存类型、容量和性能，显卡插槽规格是由芯片组中的北桥芯片决定的；而扩展槽的种类与数量、扩展接口的类型和数量（如USB2.0/1.1，IEEE1394，串口，并口，笔记本的VGA输出接口）等，是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示（集成显示芯片）、AC’97声音解码等功能，还决定着计算机系统的显示性能和音频播放性能等。
目前，能够生产芯片组的厂家有英特尔（美）、VIA（中国台湾）、SiS（中国台湾）、ALi（中国台湾）、AMD（美）、NVIDIA （美）、ATI（加）、Server Works（美）等几家，其中以英特尔和VIA的芯片组最为常见。
主板接口最新最全图文介绍电脑主板各个接口是怎么连线的？安装其它硬件是接口是哪些？如果能认识这些接口，电脑机箱连线安装硬件就是小case了，在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
如此繁多的接口，你全都认识吗？在本文中，我们将对主流主板上的各种接口进行介绍，使用户能清楚、明白主板上各种接口的作用。
1、CPU接口首先是CPU接口部分，目前PC上只有Intel和AMD两个公司生产的CPU，它们采用了不同的接口，而且同品牌CPU也有不同的接口类型。
Intel：Intel的LGA 775接口IntelLGA 1366和LGA 1156接口Intel的CPU采用的是LGA 775、LGA 1366和LGA 1156这三种接口。
除了酷睿i7系列采用的是LGA 1366接口，酷睿i5和i3采用的是LGA 1156，市面上其他型号的CPU都是采用LGA 775接口，可以说LGA 775仍是主流，各种接口都不兼容。
在安装CPU时，注意CPU上的一个角上有箭头，把该箭头对着图中黄色圆圈的方向装即可。
780G、790GX/FX 等）上，而用户也不必担心升级问题。
DDR3内存插槽双通道，您必须使用同样颜色的内存插槽。
PCI-E X16接口，目前主流的显卡都使用该接口。
白色长槽为传统的PCI接口，也是一个非常经典的接口了，拥有10多年的历史，接如电视卡之类的各种各样的设备。
最短的接口为PCI-E X1接口，对于普通用户来说，基于该接口的设备还不多，常见的有外置声卡。
无线网卡等设备光驱的接口。
现在主流的Intel主板都不提供原生的IDE接口支持，但主板厂商为照顾老用户，通过第三方芯片提供支持。
新装机的用户不必考虑IDE设备了，硬盘与光驱都有SATA版本，能提供更高的性能。
服务器平台，由于对供电要求更高，所以很早就引入更强的8PIN 12V接口，而现在一些主流的主板也使用了8PIN CPU供电接口，提供更大的电流，更好保证CPU的稳定性。
CPU篇-CPU的接口类型，有哪几种接口？
CPU 需要通过某个接口与主板连接才能进行工作，经过这么多年的发展，CPU 采用的接口类型有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口类型都是针脚式接口，对应到主板上有相应的插槽。
CPU 接口类型不同，其插孔数、体积、形状都有变化，所以不能互相接插。
目前常见的CPU 接口类型分为Intel 和AMD 两个系列。
◎IntelCPU：包括LGA2011-v3、LGA2011、LGA 1151、LGA 1150、LGA 1155，图所示为不同类型的Intel CPU接口。
◎AMD CPU：其接口类型多为插针式，与Intel 的触点式有区别，包括SocketAM3+、Socket AM3、Socket FM2+、Socket FM2、Socket FM1，图2-15 所示为不同类型的AMD CPU 接口。
I n t e l C P U接口类型汇总Intel CPU 接口类型汇总LGA 1155接口LGA 1155是Intel继LGA 1356之后的CPU插槽。
是最新的SNB平台处理器平台标准，Sandy Bridge是将取代Nehalem的一种新的微架构，将采用32纳米芯片加工技术制造。
Sandy Bridge将是第一个拥有高级矢量扩展指令集(Advanced Vector Extensions)微架构”(之前称作VSSE)，其重要性堪比1999年Pentium III 处理器引入的SSE指令集。
这种新的指令能够以256位数据块的方式处理数据，因此数据传输将获得显著提升，从而加快图像、视频和音频等应用程序的浮点计算。
从理论上来讲，AVX指令集的引入使得CPU内核浮点运算性能提升到了2倍。
LGA 1156接口LGA 1156又叫做Socket H，是Intel在LGA775与LGA 1366之后的CPU插槽。
它也是Intel Core i3/i5/i7处理器器(Nehalem系列)的插槽，读取速度比LGA 775高。
LGA1366接口Intel将在下一代45nm Nehalem 系列处理器中开始使用新的LGA 1366接口.又称 Socket B,逐步取代流行多年的LGA 775.从名称上就可以看出,LGA 1366要比LGA 775A多出约600个针脚,这些针脚会用于QPI总线、三条64bit DDR3内存通道等连接。
Bloomfield、Gainestown以及Nehalem处理器的接口为 LGA 1366，比目前采用LGA 775接口的Penryn的面积大了20%。
处理器die越大，发热量相对就越大，所以就需要散热效果更佳的CPU散热器。
而且处理器背面多出了一块金属板(和LGA 775接口外观雷同)，目的是为了更好是固定处理器以及散热器。
LGA 1366对主板电压调节模块(VMR)也提出了新要求，版本将从11升级到11.1。
45nm Nehalem将带来Intel微处理器架构的又一次重大变革，不过仅就桌面而言，高端、中端和低端型号的具体架构又会各自有所不同。
Socket 775Socket 775又称为Socket T，是目前应用于Intel LGA775封装的CPU所对应的接口，目前采用此种接口的有LGA775封装的Pentium 4、Pentium 4 EE、Celeron D和Conroe等CPU。
与以前的Socket 478接口CPU不同，Socket 775接口CPU的底部没有传统的针脚，而代之以775个触点，即并非针脚式而是触点式，通过与对应的Socket 775插槽内的775根触针接触来传输信号。
Socket 775接口不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率、降低生产成本。
随着Socket 478的逐渐淡出，Socket 775将成为今后所有Intel桌面CPU的标准接口。
Socket 603Socket 603的用途比较专业，应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是Xeon MP和早期的Xeon，具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
Socket 604与Socket 603相仿，Socket 604仍然是应用于Intel方面高端的服务器/工作站平台，采用此接口的CPU是533MHz和800MHz FSB的Xeon。
Socket 604接口的CPU不能兼容于Socket 603插槽。
Socket 478Socket 478接口是目前Pentium 4系列处理器所采用的接口类型，针脚数为478针。
Socket 478的Pentium 4处理器面积很小，其针脚排列极为紧密。
英特尔公司的Pentium 4系列和P4 赛扬系列都采用此接口。
Socket 423Socket 423插槽是最初Pentium 4处理器的标准接口，Socket 423的外形和前几种Socket类的插槽类似，对应的CPU针脚数为423。
Socket 423插槽多是基于Intel 850芯片组主板，支持1.3GHz～1.8GHz的Pentium 4处理器。
不过随着DDR内存的流行，英特尔又开发了支持SDRAM及DDR内存的i845芯片组，CPU插槽也改成了Socket 478，Socket 423接口也就销声匿迹了。
Socket 370Socket 370架构是英特尔开发出来代替SLOT架构，外观上与Socket 7非常像，也采用零插拔力插槽，对应的CPU是370针脚。
英特尔公司著名的“铜矿”和”图拉丁”系列CPU就是采用此接口。
SLOT 1SLOT 1是英特尔公司为Pentium Ⅱ系列CPU设计的插槽，其将Pentium ⅡCPU及其相关控制电路、二级缓存都做在一块子卡上，多数Slot 1主板使用100MHz外频。
SLOT 1的技术结构比较先进，能提供更大的内部传输带宽和CPU性能。
此种接口已经被淘汰，市面上已无此类接口的产品。
SLOT 2SLOT 2用途比较专业，都采用于高端服务器及图形工作站的系统。
所用的CPU也是很昂贵的Xeon（至强）系列。
Slot 2与Slot 1相比，有许多不同。
首先，Slot 2插槽更长，CPU本身也都要大一些。
其次，Slot 2能够胜任更高要求的多用途计算处理，这是进入高端企业计算市场的关键所在。
在当时标准服务器设计中，一般厂商只能同时在系统中采用两个 Pentium Ⅱ处理器，而有了Slot 2设计后，可以在一台服务器中同时采用 8个处理器。
而且采用Slot 2接口的Pentium Ⅱ CPU都采用了当时最先进的0.25微米制造工艺。
支持SLOT 2接口的主板芯片组有440GX和450NX。
SLOT ASLOT A接口类似于英特尔公司的SLOT 1接口，供AMD公司的K7 Athlon使用的。
在技术和性能上，SLOT A主板可完全兼容原有的各种外设扩展卡设备。
它使用的并不是Intel的P6 GTL+ 总线协议，而是Digital公司的Alpha总线协议EV6。
EV6架构是种较先进的架构，它采用多线程处理的点到点拓扑结构，支持200MHz的总线频率。
Intel 、AMD CPU 接口类型汇总大全英特尔公司的主要 CPU 系列型号有：PentiumPentium ProPentium IIPentium IIIPentium 4Pentium 4EEPentium-mCeleronCeleron IICeleron IIICeleron IVCeleron DXeon 等等而 AMD 公司的主要 CPU 系列型号有：K5K6K6-2DuronAthlon XPSempronAthlon 64Opteron 等等3、接口类型我们知道，CPU 需要通过某个接口与主板连接，才能进行工作。
CPU 经过这么多年的发展，采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口，都是针脚式接口，对应到主板上，就有相应的插槽类型。
CPU 接口类型不同，在插孔数、体积、形状上都有变化，所以不能互相混用接插。
1) Socket 775Socket 775 又称为 Socket T，是目前应用于 Intel LGA775 封装的 CPU 所对应的接口，目前采用此种接口的有 LGA775 封装的 Pentium 4、Pentium 4 EE、Celeron D 等 CPU。
与以前的 Socket 478 接口 CPU 不同，Socket 775 接口 CPU 的底部没有传统的针脚，而代之以 775 个触点，即并非针脚式而是触点式。
通过与对应的 Socket 775 插槽内的 775 根触针接触，来传输信号。
Socket 775 接口，不仅能够有效提升处理器的信号强度、提升处理器频率，同时也可以提高处理器生产的良品率，降低生产成本。
随着 Socket 478 的逐渐淡出，Socket 775 将成为今后所有 Intel 桌面 CPU 的标准接口。
2) Socket 754Socket 754 是2003年9月 AMD 64 位桌面平台最初发布时的 CPU 接口，目前采用此接口的，有低端的 Athlon 64 和高端的 Sempron，具有 754 根 CPU 针脚。
随着 Socket 939 的普及，Socket 754 最终也会逐渐淡出。
3) Socket 939Socket 939 是 AMD 公司2004年6月才推出的 64 位桌面平台接口标准，目前采用此接口的，有高端的 Athlon 64 以及 Athlon 64 FX，具有 939 根 CPU 针脚。
Socket 939 处理器和与过去的 Socket 940 插槽是不能混插的，但是，Socket 939 仍然使用了相同的 CPU 风扇系统模式。
因此，以前用于 Socket 940 和 Socket 754 的风扇，同样可以使用在 Socket 939 处理器。
4) Socket 940Socket 940 是最早发布的 AMD 64 位接口标准，具有 940 根 CPU 针脚，目前采用此接口的，有服务器/工作站所使用的 Opteron 以及最初的 Athlon 64 FX。
随着新出的 Athlon 64 FX 改用 Socket 939 接口，所以 Socket 940 将会成为 Opteron 的专用接口。
5) Socket 603Socket 603 的用途比较专业，应用于 Intel 方面高端的服务器/工作站平台，采用此接口的 CPU 是 Xeon MP 和早期的 Xeon，具有 603 根 CPU 针脚。
Socket 603 接口的 CPU，可以兼容于 Socket 604 插槽。
6) Socket 604与 Socket 603 相仿，Socket 604 仍然是应用于 Intel 方面高端的服务器/工作站平台，采用此接口的 CPU 是 533MHz 和 800MHz FSB 的 Xeon。
Socket 604 接口的 CPU 不能兼容于 Socket 603 插槽。
7) Socket 478Socket 478 接口是目前 Pentium 4 系列处理器所采用的接口类型，针脚数为 478 针。
Socket 478 的 Pentium 4 处理器面积很小，其针脚排列极为紧密。
英特尔公司的 Pentium 4 系列和 P4 赛扬系列都采用此接口。
8) Socket ASocket A 接口，也叫 Socket 462，是目前 AMD 公司 Athlon XP 和 Duron 处理器的插座接口。
