部分常见主板适用类型:主板适用类型,是指该主板所适用的应用类型。
针对不同用户的不同需求、不同应用范围,主板被设计成各不相同的类型,即分为台式机主板和服务器/工作站主板。
台式机主板。
就是平常大部分场合所提到的应用于PC的主板,板型是ATX或MicroATX结构,使用普通的机箱电源,采用的是台式机芯片组,只支持单CPU,内存最大只能支持到4GB,而且一般都不支持ECC内存。
存储设备接口也是采用IDE 或SATA接口,某些高档产品会支持RAID。
显卡接口多半都是采用AGP 4X、8X,以及PCI-E。
扩展接口也比较丰富,有多个USB2.0/1.1,IEEE1394,COM,LPT,IrDA等接口以满足用户的不同需求。
扩展插槽的类型和数量也比较多,有多个PCI,CNR,AMR等插槽适应用户的需求。
部分带有整合的网卡芯片,有低档的10/100Mbps自适应网卡,也有高档的千兆网卡。
在价格方面,既有几百元的入门级或主流产品,也有一二千元的高档产品以满足不同用户的需求。
台式机主板的生产厂商和品牌也非常多。
芯片组。
芯片组(Chipset)是主板的核心组成部分,如果说中央处理器(CPU)是整个电脑系统的心脏,那么芯片组将是整个身体的躯干。
主板芯片组几乎决定着主板的全部功能,其中CPU的类型、主板的系统总线频率,内存类型、容量和性能,显卡插槽规格是由芯片组中的北桥芯片决定的;而扩展槽的种类与数量、扩展接口的类型和数量(如USB2.0/1.1,IEEE1394,串口,并口,笔记本的VGA输出接口)等,是由芯片组的南桥决定的。
还有些芯片组由于纳入了3D加速显示(集成显示芯片)、AC’97声音解码等功能,还决定着计算机系统的显示性能和音频播放性能等。
目前,能够生产芯片组的厂家有英特尔(美)、VIA(中国台湾)、SiS(中国台湾)、ALi(中国台湾)、AMD(美)、NVIDIA(美)、ATI(加)、ServerWorks(美)等几家,其中以英特尔和VIA的芯片组最为常见。
CPU的接口类型有哪些CPU接口:Socket 939Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准,具有939根CPU针脚,支持双通道DDR内存。
目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX 和Athlon 64 X2,除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。
Socket 939处理器和与过去的Socket 940插槽是不能混插的,但是Socket 939仍然使用了相同的CPU风扇系统模式。
随着AMD从2006年开始全面转向支持DDR2内存,Socket 939被Socket AM2所取代,在2007年初完成自己的历史使命从而被淘汰,从推出到被淘汰其寿命还不到3年。
CPU接口:Socket 940Socket 940是最早发布的AMD64位CPU的接口标准,具有940根CPU针脚,支持双通道ECC DDR内存。
目前采用此接口的有服务器/工作站所使用的Opteron 以及最初的Athlon 64 FX。
随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口,所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。
随着AMD从2006年开始全面转向支持DDR2内存,Socket 940也会逐渐被Socket F所取代,完成自己的历史使命从而被淘汰。
CPU接口:Socket 603Socket 603的用途比较专业,应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是Xeon MP和早期的Xeon,具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
CPU接口:Socket 604与Socket 603相仿,Socket 604仍然是应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是533MHz和800MHz FSB的Xeon。

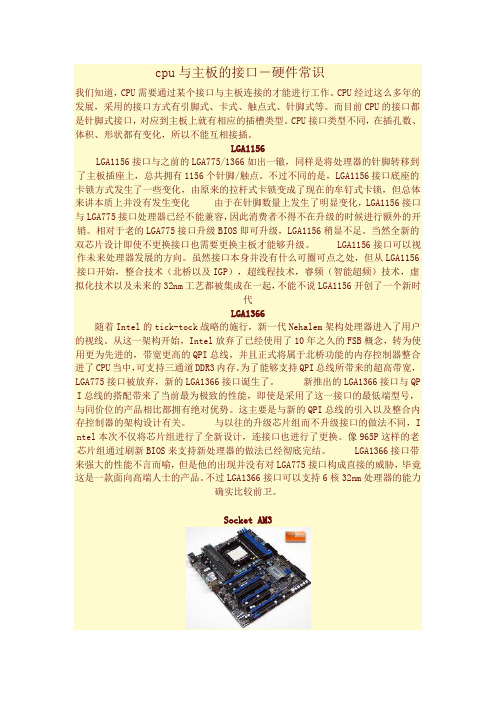

cpu与主板的接口-硬件常识我们知道,CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口,对应到主板上就有相应的插槽类型。
CPU接口类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。
LGA1156LGA1156接口与之前的LGA775/1366如出一辙,同样是将处理器的针脚转移到了主板插座上,总共拥有1156个针脚/触点。
不过不同的是,LGA1156接口底座的卡锁方式发生了一些变化,由原来的拉杆式卡锁变成了现在的牟钉式卡锁,但总体来讲本质上并没有发生变化由于在针脚数量上发生了明显变化,LGA1156接口与LGA775接口处理器已经不能兼容,因此消费者不得不在升级的时候进行额外的开销。
相对于老的LGA775接口升级BIOS即可升级,LGA1156稍显不足。
当然全新的双芯片设计即使不更换接口也需要更换主板才能够升级。
LGA1156接口可以视作未来处理器发展的方向。
虽然接口本身并没有什么可圈可点之处,但从LGA1156接口开始,整合技术(北桥以及IGP),超线程技术,睿频(智能超频)技术,虚拟化技术以及未来的32nm工艺都被集成在一起,不能不说LGA1156开创了一个新时代LGA1366随着Intel的tick-tock战略的施行,新一代Nehalem架构处理器进入了用户的视线。
从这一架构开始,Intel放弃了已经使用了10年之久的FSB概念,转为使用更为先进的,带宽更高的QPI总线,并且正式将属于北桥功能的内存控制器整合进了CPU当中,可支持三通道DDR3内存。
为了能够支持QPI总线所带来的超高带宽,LGA775接口被放弃,新的LGA1366接口诞生了。
新推出的LGA1366接口与QP I总线的搭配带来了当前最为极致的性能,即使是采用了这一接口的最低端型号,与同价位的产品相比都拥有绝对优势。
我们知道,CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口,对应到主板上就有相应的插槽类型。
CPU接口类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。

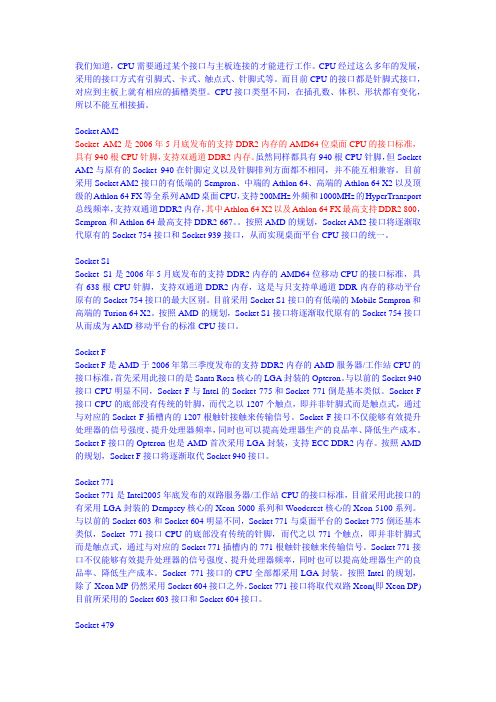

Socket AM2Socket AM2是2006年5月底发布的支持DDR2内存的AMD64位桌面CPU的接口标准,具有940根CPU针脚,支持双通道DDR2内存。
虽然同样都具有940根CPU针脚,但Socket AM2与原有的Socket 940在针脚定义以及针脚排列方面都不相同,并不能互相兼容。
目前采用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及顶级的Athlon 64 FX等全系列AMD桌面CPU,支持200MHz外频和1000MHz的HyperTransport 总线频率,支持双通道DDR2内存,其中Athlon 64 X2以及Athlon 64 FX最高支持DDR2 800,Sempron和Athlon 64最高支持DDR2 667。
按照AMD的规划,Socket AM2接口将逐渐取代原有的Socket 754接口和Socket 939接口,从而实现桌面平台CPU接口的统一。
Socket S1Socket S1是2006年5月底发布的支持DDR2内存的AMD64位移动CPU的接口标准,具有638根CPU针脚,支持双通道DDR2内存,这是与只支持单通道DDR内存的移动平台原有的Socket 754接口的最大区别。
目前采用Socket S1接口的有低端的Mobile Sempron和高端的Turion 64 X2。
按照AMD的规划,Socket S1接口将逐渐取代原有的Socket 754接口从而成为AMD移动平台的标准CPU接口。
Socket FSocket F是AMD于2006年第三季度发布的支持DDR2内存的AMD服务器/工作站CPU的接口标准,首先采用此接口的是Santa Rosa核心的LGA封装的Opteron。
CPU插槽类型我们知道,CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口,对应到主板上就有相应的插槽类型。
不同类型的CPU具有不同的CPU插槽,因此选择CPU,就必须选择带有与之对应插槽类型的主板。
主板CPU插槽类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。
1.Socket 7752.Socket 7543.Socket 9394.Socket 9405.Socket 6036.Socket 6047.Socket 4788.Socket A9.Socket 42310.Socket 37011.SLOT 112.SLOT 213.SLOT A14.Socket 7Socket 775Socket 775又称为Socket T,是目前应用于Intel LGA775封装的CPU所对应的处理器插槽,能支持LGA775封装的Pentium 4、Pentium 4 EE、Celeron D等CPU。
Socket 775插槽与目前广泛采用的Socket 478插槽明显不同,非常复杂,没有Socket 478插槽那样的CPU针脚插孔,取而代之的是775根有弹性的触须状针脚(其实是非常纤细的弯曲的弹性金属丝),通过与CPU底部对应的触点相接触而获得信号。
因为触点有775个,比以前的Socket 478的478pin增加不少,封装的尺寸也有所增大,为37.5mm×37.5mm。
另外,与以前的Socket 478/423/370等插槽采用工程塑料制造不同,Socket 775插槽为全金属制造,原因在于这种新的CPU的固定方式对插槽的强度有较高的要求,并且新的prescott核心的CPU的功率增加很多,CPU的表面温度也提高不少,金属材质的插槽比较耐得住高温。
在插槽的盖子上还卡着一块保护盖。

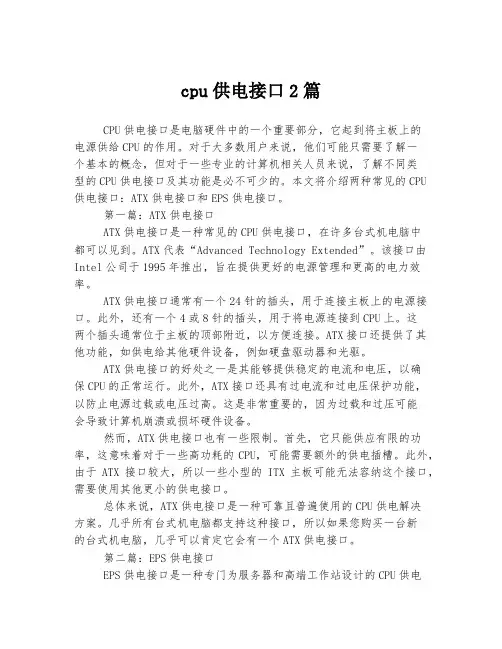

cpu供电接口2篇CPU供电接口是电脑硬件中的一个重要部分,它起到将主板上的电源供给CPU的作用。
对于大多数用户来说,他们可能只需要了解一个基本的概念,但对于一些专业的计算机相关人员来说,了解不同类型的CPU供电接口及其功能是必不可少的。
本文将介绍两种常见的CPU 供电接口:ATX供电接口和EPS供电接口。
第一篇:ATX供电接口ATX供电接口是一种常见的CPU供电接口,在许多台式机电脑中都可以见到。
ATX代表“Advanced Technology Extended”。
该接口由Intel公司于1995年推出,旨在提供更好的电源管理和更高的电力效率。
ATX供电接口通常有一个24针的插头,用于连接主板上的电源接口。
此外,还有一个4或8针的插头,用于将电源连接到CPU上。
这两个插头通常位于主板的顶部附近,以方便连接。
ATX接口还提供了其他功能,如供电给其他硬件设备,例如硬盘驱动器和光驱。
ATX供电接口的好处之一是其能够提供稳定的电流和电压,以确保CPU的正常运行。
此外,ATX接口还具有过电流和过电压保护功能,以防止电源过载或电压过高。
这是非常重要的,因为过载和过压可能会导致计算机崩溃或损坏硬件设备。
然而,ATX供电接口也有一些限制。
首先,它只能供应有限的功率,这意味着对于一些高功耗的CPU,可能需要额外的供电插槽。
此外,由于ATX接口较大,所以一些小型的ITX主板可能无法容纳这个接口,需要使用其他更小的供电接口。
总体来说,ATX供电接口是一种可靠且普遍使用的CPU供电解决方案。
几乎所有台式机电脑都支持这种接口,所以如果您购买一台新的台式机电脑,几乎可以肯定它会有一个ATX供电接口。
第二篇:EPS供电接口EPS供电接口是一种专门为服务器和高端工作站设计的CPU供电接口。
EPS代表"Extended Power Supply",它是基于ATX接口的扩展版本。
虽然EPS接口与ATX接口在外观上非常相似,但它们有一些关键的区别。
【AMD系列CPU的插槽(接口类型)简介】CPU插槽:就是用于安装CPU的插座,目前主流的CPU插槽为Socket。
CPU接口类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。
作为一个DIYer的基本功之一就是要认识CPU和主板的接口。
只有了解了接口类型,才能自己组装出一台心目的理想电脑。
常见CPU接口类型有:Socket FM1、Socket AM3+、Socket AM3、Socket AM2+、Socket AM2;LGA 1155(Sandy Bridge) 、LGA 1156、LGA 1366、LGA 775。
在一般的用户看来,接口的更换总是能带来最新技术的体验,也意味着用户如果想体验最新技术不得不淘汰旧有平台。
在AMD推出K8处理器时也曾推出过Socket 754和Socket 939两种接口,但由于它们集成的内存控制器均不支持DDR2内存,同时,DDR2内存因其更低的功耗以及价格优势而成为主流用户的首选,因此AMD需要对K8处理器的内存控制器进行升级才能提供对DDR2内存的支持,就在这个时候,AM2接口应运而生!于2006年5月23日,AMD正式推出采用新一代Socket AM2接口的Athlon 64、Athlon 64 X2、Athlon 64 FX和Sempron处理器。
AM2接口拥有940根针脚,比Socket 939多一根,但是与服务器版本Socket 940针脚排列不同,所以不兼容,也不够兼容Socket 939系列的散热器。
AM2处理器最高支持DDR2 800内存,无论是低端的Sempron系列还是高端的FX系列,均采用了统一的AM2接口,这有利于用户升级处理器。
下面就市场上AMD CPU的插槽简单介绍一下:AM2:全称是Socket AM2,它是一个CPU接口规格(接口为940针),AM2接口的CPU全部支持DDR2内存,由于AMD后来的CPU都是内置内存控制器,所以整个平台都随着接口的变化而变化,更改后的架构也被人称之为AM2架构。
主板常见接口介绍主板是电脑系统最重要的组成部分之一,它连接并协调其他硬件组件的工作,因此其接口类型和数量对于整个系统的性能和功能具有决定性的影响。
下面将介绍主板上常见的接口类型及其功能。
1. CPU插槽:主板上的CPU插槽用于安装和固定处理器(CPU)。
根据CPU的封装类型,插槽的类型也有所不同,如LGA(Land Grid Array)和PGA(Pin Grid Array)等。
CPU插槽与CPU的引脚进行电气和机械连接,使CPU能够与主板上的其他硬件进行正确的通信。
2. 内存插槽:内存插槽用于安装系统内存(RAM)。
主板上的内存插槽有不同的类型和数量,如DIMM(Dual Inline Memory Module)和SODIMM(Small Outline Dual Inline Memory Module)等。
内存插槽必须与所使用的内存条兼容,以确保系统能够正确地读取和写入数据。
4. SATA接口:SATA(Serial Advanced Technology Attachment)接口用于连接硬盘驱动器和光盘驱动器等存储设备。
SATA接口能提供更高的数据传输速度和更稳定的信号传输,与传统的IDE(IntegratedDrive Electronics)接口相比更为常见。
一个主板上通常会有多个SATA接口,以便支持多个存储设备的同时连接。
5. USB接口:USB(Universal Serial Bus)接口是一种用于连接各种外部设备的通用接口标准。
主板上通常会有多个USB接口,用于连接鼠标、键盘、打印机、摄像头等外部设备。
USB接口提供了插拔方便、速度较快和通用性强的特点,因此得到了广泛应用。
6.网络接口:网络接口用于连接计算机与网络。
主板上的网络接口通常是以太网接口,支持有线网络连接。
这些接口与主板上的网卡进行连接,使计算机能够通过有线方式与局域网或互联网进行通信。
8. 音频接口:音频接口用于连接扬声器和麦克风等音频设备。

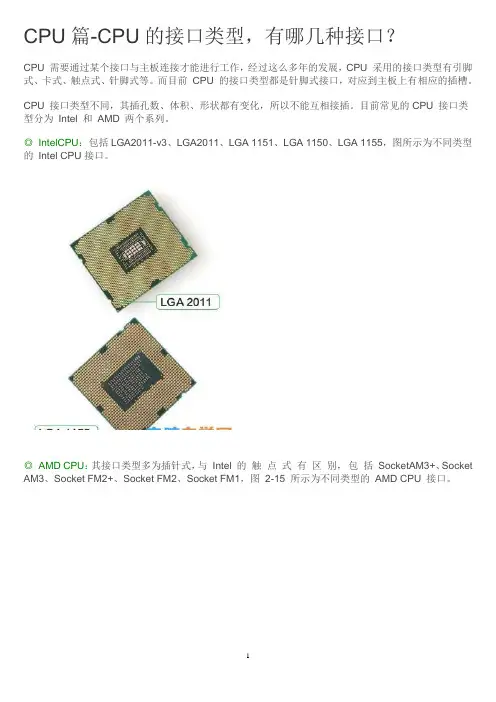

CPU篇-CPU的接口类型,有哪几种接口?
CPU 需要通过某个接口与主板连接才能进行工作,经过这么多年的发展,CPU 采用的接口类型有引脚式、卡式、触点式、针脚式等。
而目前CPU 的接口类型都是针脚式接口,对应到主板上有相应的插槽。
CPU 接口类型不同,其插孔数、体积、形状都有变化,所以不能互相接插。
目前常见的CPU 接口类型分为Intel 和AMD 两个系列。
◎IntelCPU:包括LGA2011-v3、LGA2011、LGA 1151、LGA 1150、LGA 1155,图所示为不同类型的Intel CPU接口。
◎AMD CPU:其接口类型多为插针式,与Intel 的触点式有区别,包括SocketAM3+、Socket AM3、Socket FM2+、Socket FM2、Socket FM1,图2-15 所示为不同类型的AMD CPU 接口。

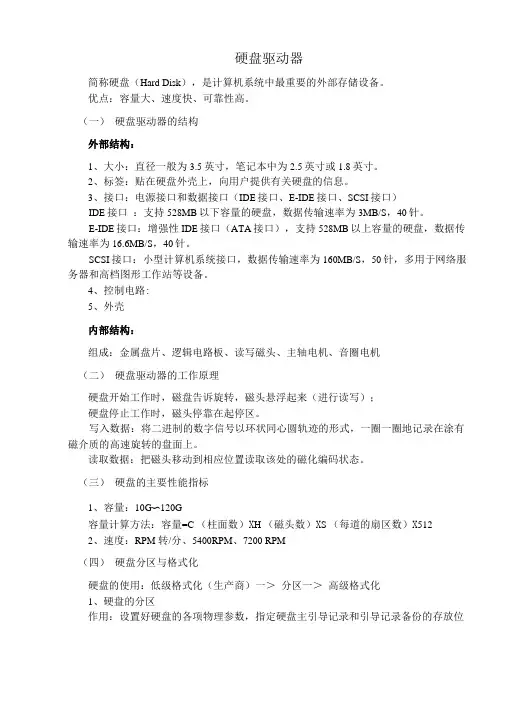

硬盘驱动器简称硬盘(Hard Disk),是计算机系统中最重要的外部存储设备。
优点:容量大、速度快、可靠性高。
(一)硬盘驱动器的结构外部结构:1、大小:直径一般为3.5英寸,笔记本中为2.5英寸或1.8英寸。
2、标签:贴在硬盘外壳上,向用户提供有关硬盘的信息。
3、接口:电源接口和数据接口(IDE接口、E-IDE接口、SCSI接口)IDE接口:支持528MB以下容量的硬盘,数据传输速率为3MB/S,40针。
E-IDE接口:增强性IDE接口(ATA接口),支持528MB以上容量的硬盘,数据传输速率为16.6MB/S,40针。
SCSI接口:小型计算机系统接口,数据传输速率为160MB/S,50针,多用于网络服务器和高档图形工作站等设备。
4、控制电路:5、外壳内部结构:组成:金属盘片、逻辑电路板、读写磁头、主轴电机、音圈电机(二)硬盘驱动器的工作原理硬盘开始工作时,磁盘告诉旋转,磁头悬浮起来(进行读写);硬盘停止工作时,磁头停靠在起停区。
写入数据:将二进制的数字信号以环状同心圆轨迹的形式,一圈一圈地记录在涂有磁介质的高速旋转的盘面上。
读取数据:把磁头移动到相应位置读取该处的磁化编码状态。
(三)硬盘的主要性能指标1、容量:10G〜120G容量计算方法:容量=C (柱面数)X H (磁头数)X S (每道的扇区数)X5122、速度:RPM 转/分、5400RPM、7200 RPM(四)硬盘分区与格式化硬盘的使用:低级格式化(生产商)一>分区一>高级格式化1、硬盘的分区作用:设置好硬盘的各项物理参数,指定硬盘主引导记录和引导记录备份的存放位2、分区格式:FAT1& FAT32 (目前采用)、NTFS3、分区类型:主分区、扩展分区、逻辑分区注:硬盘分区后,盘上的原有数据将丢失。
分区DOS命令:FDISK分区过程:(1)用启动盘启动计算机,进入DOS系统。
(2)在命令符下输入FDISK后回车,进入FDISK环境。
CPU接口类型大全我们知道,CPU需要通过某个接口与主板连接的才能进行工作。
CPU经过这么多年的发展,采用的接口方式有引脚式、卡式、触点式、针脚式等。
而目前CPU的接口都是针脚式接口,对应到主板上就有相应的插槽类型。
CPU接口类型不同,在插孔数、体积、形状都有变化,所以不能互相接插。
Socket AM2Socket AM2是2006年5月底发布的支持DDR2内存的AMD64位桌面CPU的接口标准,具有940根CPU针脚,支持双通道DDR2内存。
虽然同样都具有940根CPU针脚,但Socket AM2与原有的Socket 940在针脚定义以及针脚排列方面都不相同,并不能互相兼容。
目前采用Socket AM2接口的有低端的Sempron、中端的Athlon 64、高端的Athlon 64 X2以及顶级的Athlon 64 FX等全系列AMD桌面CPU,支持200MHz外频和1000MHz的HyperTransport 总线频率,支持双通道DDR2内存,其中Athlon 64 X2以及Athlon 64 FX最高支持DDR2 800,Sempron和Athlon 64最高支持DDR2 667。
按照AMD的规划,Socket AM2接口将逐渐取代原有的Socket 754接口和Socket 939接口,从而实现桌面平台CPU接口的统一。
Socket S1Socket S1是2006年5月底发布的支持DDR2内存的AMD64位移动CPU的接口标准,具有638根CPU针脚,支持双通道DDR2内存,这是与只支持单通道DDR内存的移动平台原有的Socket 754接口的最大区别。
目前采用Socket S1接口的有低端的Mobile Sempron 和高端的Turion 64 X2。
按照AMD的规划,Socket S1接口将逐渐取代原有的Socket 754接口从而成为AMD移动平台的标准CPU接口。
Socket FSocket F是AMD于2006年第三季度发布的支持DDR2内存的AMD服务器/工作站CPU 的接口标准,首先采用此接口的是Santa Rosa核心的LGA封装的Opteron。
与以前的Socket 940接口CPU明显不同,Socket F与Intel的Socket 775和Socket 771倒是基本类似。
Socket F接口CPU的底部没有传统的针脚,而代之以1207个触点,即并非针脚式而是触点式,通过与对应的Socket F插槽内的1207根触针接触来传输信号。
Socket F接口不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率、降低生产成本。
Socket F接口的Opteron也是AMD首次采用LGA封装,支持ECC DDR2内存。
按照AMD的规划,Socket F接口将逐渐取代Socket 940接口。
Socket 771Socket 771是Intel2005年底发布的双路服务器/工作站CPU的接口标准,目前采用此接口的有采用LGA封装的Dempsey核心的Xeon 5000系列和Woodcrest核心的Xeon 5100系列。
与以前的Socket 603和Socket 604明显不同,Socket 771与桌面平台的Socket 775倒还基本类似,Socket 771接口CPU的底部没有传统的针脚,而代之以771个触点,即并非针脚式而是触点式,通过与对应的Socket 771插槽内的771根触针接触来传输信号。
Socket 771接口不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率、降低生产成本。
Socket 771接口的CPU全部都采用LGA封装。
按照Intel的规划,除了Xeon MP仍然采用Socket 604接口之外,Socket 771接口将取代双路Xeon(即Xeon DP)目前所采用的Socket 603接口和Socket 604接口。
Socket 479Socket 479的用途比较专业,是2003年3月发布的Intel移动平台处理器的专用接口,具有479根CPU针脚,采用此接口的有Celeron M系列(不包括Yonah核心)和Pentium M系列,而此两大系列CPU已经面临被淘汰的命运。
Yonah核心的Core Duo、Core Solo和Celeron M已经改用了不兼容于旧版Socket 478的新版Socket 478接口。
Socket 939Socket 939是AMD公司2004年6月才推出的64位桌面平台接口标准,具有939根CPU 针脚,支持双通道DDR内存。
目前采用此接口的有面向入门级服务器/工作站市场的Opteron 1XX系列以及面向桌面市场的Athlon 64以及Athlon 64 FX和Athlon 64 X2,除此之外部分专供OEM厂商的Sempron也采用了Socket 939接口。
Socket 939处理器和与过去的Socket 940插槽是不能混插的,但是Socket 939仍然使用了相同的CPU风扇系统模式。
随着AMD 从2006年开始全面转向支持DDR2内存,Socket 939被Socket AM2所取代,在2007年初完成自己的历史使命从而被淘汰,从推出到被淘汰其寿命还不到3年。
Socket 775Socket 775又称为Socket T,是目前应用于Intel LGA775封装的CPU所对应的接口,目前采用此种接口的有LGA775封装的单核心的Pentium 4、Pentium 4 EE、Celeron D以及双核心的Pentium D和Pentium EE等CPU。
与以前的Socket 478接口CPU不同,Socket 775接口CPU的底部没有传统的针脚,而代之以775个触点,即并非针脚式而是触点式,通过与对应的Socket 775插槽内的775根触针接触来传输信号。
Socket 775接口不仅能够有效提升处理器的信号强度、提升处理器频率,同时也可以提高处理器生产的良品率、降低生产成本。
随着Socket 478的逐渐淡出,Socket 775已经成为Intel桌面CPU的标准接口。
Socket 940Socket 940是最早发布的AMD64位CPU的接口标准,具有940根CPU针脚,支持双通道ECC DDR内存。
目前采用此接口的有服务器/工作站所使用的Opteron以及最初的Athlon 64 FX。
随着新出的Athlon 64 FX以及部分Opteron 1XX系列改用Socket 939接口,所以Socket 940已经成为了Opteron 2XX全系列和Opteron 8XX全系列以及部分Opteron 1XX系列的专用接口。
随着AMD从2006年开始全面转向支持DDR2内存,Socket 940也会逐渐被Socket F所取代,完成自己的历史使命从而被淘汰。
Socket 754Socket 754是2003年9月AMD64位桌面平台最初发布时的CPU接口,具有754根CPU 针脚,只支持单通道DDR内存。
目前采用此接口的有面向桌面平台的Athlon 64的低端型号和Sempron的高端型号,以及面向移动平台的Mobile Sempron、Mobile Athlon 64以及Turion 64。
随着AMD从2006年开始全面转向支持DDR2内存,桌面平台的Socket 754将逐渐被Socket AM2所取代从而使AMD的桌面处理器接口走向统一,而与此同时移动平台的Socket 754也将逐渐被具有638根CPU针脚、支持双通道DDR2内存的Socket S1所取代。
Socket 754在2007年底完成自己的历史使命从而被淘汰,其寿命反而要比一度号称要取代自己的Socket 939要长得多。
Socket 478最初的Socket 478接口是早期Pentium 4系列处理器所采用的接口类型,针脚数为478针。
Socket 478的Pentium 4处理器面积很小,其针脚排列极为紧密。
英特尔公司的Pentium 4系列和P4 赛扬系列都采用此接口,目前这种CPU已经逐步退出市场。
但是,Intel于2006年初推出了一种全新的Socket 478接口,这种接口是目前Intel公司采用Core架构的处理器Core Duo和Core Solo的专用接口,与早期桌面版Pentium 4系列的Socket 478接口相比,虽然针脚数同为478根,但是其针脚定义以及电压等重要参数完全不相同,所以二者之间并不能互相兼容。
随着Intel公司的处理器全面向Core架构转移,今后采用新Socket 478接口的处理器将会越来越多,例如即将推出的Core架构的Celeron M也会采用此接口。
Socket 603Socket 603的用途比较专业,应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是Xeon MP和早期的Xeon,具有603根CPU针脚。
Socket 603接口的CPU可以兼容于Socket 604插槽。
Socket 604与Socket 603相仿,Socket 604仍然是应用于Intel方面高端的服务器/工作站平台,采用此接口的CPU是533MHz和800MHz FSB的Xeon。
Socket 604接口的CPU不能兼容于Socket 603插槽。
Socket ASocket A接口,也叫Socket 462,是目前AMD公司Athlon XP和Duron处理器的插座接口。
Socket A接口具有462插空,可以支持133MHz外频。
Socket 423Socket 423插槽是最初Pentium 4处理器的标准接口,Socket 423的外形和前几种Socket 类的插槽类似,对应的CPU针脚数为423。
随着DDR内存的流行,英特尔开发了支持SDRAM 及DDR内存的i845芯片组,CPU插槽也改成了Socket 478,Socket 423接口也就销声匿迹了。
Socket 370Socket 370架构是英特尔开发出来代替SLOT架构,外观上与Socket 7非常像,也采用零插拔力插槽,对应的CPU是370针脚。
英特尔公司著名的“铜矿”和”图拉丁”系列CPU就是采用此接口。
SLOT 1SLOT 1是英特尔公司为取代Socket 7而开发的CPU接口,并申请的专利。
这样其它厂商就无法生产SLOT 1接口的产品。
SLOT1接口的CPU不再是大家熟悉的方方正正的样子,而是变成了扁平的长方体,而且接口也变成了金手指,不再是插针形式。
SLOT 1是英特尔公司为Pentium Ⅱ系列CPU设计的插槽,其将Pentium Ⅱ CPU及其相关控制电路、二级缓存都做在一块子卡上,目前此种接口已经被淘汰。
