锚索施工过程图片

锚索施工工艺及流程流程：1、锚索制作2、钻孔3、锚索安装4、锚固段注浆5、立锚墩6、张拉7、封孔注浆8、外部保护1．钻孔钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。

钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m 左右。

钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。

用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

清除）2余量取34和水平孔，砂浆由孔口注入，空气压向孔底，由孔底进入排气管排出孔外（水平锚索，空气经限浆环进入排气管）。

上倾和水平锚索孔注浆过程中，当排气管不再排气，且有稀水泥浆从排气管压出时，说明注浆已满；对于下倾锚索注浆，采用砂浆位置指示器控制注浆位置。

锚索孔注浆采用注浆机，注浆压力保持在0.3--0.6MPa。

5．立锚墩锚墩的作用是把锚具的集中荷载传递到岩面和调整岩面受力方向。

为了使锚墩上表面与锚索轴线垂直，预先将一根外径与钻头直径相同的薄壁钢管和垫板正交焊牢，浇筑锚墩前将钢管的另一端插入钻孔即可。

6．锚索的张拉张拉锚索前需对张拉设备进行标定。

标定时，将千斤顶、油管、压力表和高压油泵联好，在压力机上用千斤顶主动出力的方法反复试验三次，取平均值，绘出千斤顶出力（KN）和压力表指示的压强（MPa）曲线，作为锚索张拉时的依据。

因国产压力表初始起动压强不完全相同，所以，标定曲线上必须注明标定时的压力表号，使用中不得调换。

压力表损坏或拆装千斤顶后，要重新标定。

若锚索是由少数钢纹线组成，可采用整体分级张拉的程序，每级稳定时间2~3min；若锚索是由多根钢纹线组成，组装长度不会完全相同，为了提高锚索各钢绞线受力的均匀度，采用先单根张拉，3天后再整体补偿张拉的程序。

7．封孔注浆补偿张拉后，立即进行封孔注浆。

对于下倾锚索，注浆管从预留孔插入，直至管口进到锚固段顶面约50cm；对于上倾和水平锚索，通过预留注浆管注浆。

锚索施工工艺一、锚索施工工艺流程1、锚索施工工艺流程钻孔锚索体安装一次注浆钢垫板安装钢架安装锚索张拉补浆封锚2、操作要点（1）钻孔钻孔前，根据设计要求，定出孔位，做出标记。

结合锚索长度、钻机高度和孔口高程算出孔深。

根据地质情况选择合适的钻机和钻头，进行成孔。

成孔深度应大于锚索设计长度0.5～1.0m。

成孔后，应冲洗干净并保持干燥。

（2）锚索体安装按设计要求制作好锚索体，清理干净索体表面的油污、铁屑等。

将锚索体缓缓送入孔内，直至锚索顶住钢垫板（或定位环），此时锚索体露出岩面约10～15cm。

（3）一次注浆将注浆管插入距孔口0.3～0.5m处，随即将准备好的水泥浆注入管内，待从孔口溢出水泥浆时停止注浆。

拔出注浆管，迅速将止浆塞或速凝水泥球推入孔内，封闭注浆口，使浆液在孔内自行凝固。

（4）钢垫板安装在钢垫板中心位置钻一个比钢绞线直径略小的孔，以便穿钢绞线。

钢垫板应与锚索体轴线垂直。

在锚索体和钢垫板之间放置一个隔离架（隔离架的孔道应与钢绞线对中），然后将钢绞线插入隔离架孔道内。

（5）钢架安装将钢架按设计要求放置在锚孔口周围，使钢绞线与钢架中心大致在同一铅垂线上。

钢架底面与岩面间隙用水泥砂浆封闭。

钢架顶面外露长度应满足张拉和保护要求。

（6）锚索张拉待一次注浆体强度达到设计值的80%后，进行锚索张拉。

张拉前应先在自由段预张拉一次，使锚索体各部位紧密接触岩面和增强抵抗弯曲的能力。

按照设计的张拉力和顺序进行分级张拉；当一次张拉达设计荷载的50%时，应持荷稳定10～15min；当一次张拉达设计荷载时，应持荷稳定15～30min。

然后进行锁定。

（7）补浆封锚根据注浆设备情况、锚索长度等因素选择合理的补浆方法。

当选用二次补浆时，第一次补浆一般应在张拉完毕后立即进行，第二次补浆应在第一次补浆后72h内完成。

当采用速凝水泥球封闭时，应在锚索张拉锁定并回缩后进行二次补浆。

补浆前应先清理锚头和夹片外露部分表面上的污垢和锈蚀物；补浆时应将速凝水泥球缓慢推入锚索体内；当从速凝水泥球处冒出浓浆时停止补浆；补浆后应迅速封闭速凝水泥球顶部并抹平。

锚杆和预应力锚索（锚杆）施工图解一、一般要求1、破碎且不平整的边坡，必须将松散的浮石和岩渣清除，用浆砌片石填补空洞，对坡面缝隙进行封闭处理。

边坡修整后平整、密实2、边坡开挖和钻孔过程中，对岩性及构造进行编录和综合分析，与设计相比出入较大时，报监理工程师审批。

3、修整边坡的弃渣应按有关规定堆放，不得污染环境。

4、浇筑混凝土时，模板应加支撑固定。

二、锚杆框架施工1、锚杆框架施工工序见图锚杆框架施工工序2、施工要点（1）锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。

（2）锚孔钻进应采用无水干钻，以防因钻孔施工使坡体地质条件恶化。

（3）钻孔过程应有专人负责，对地质情况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。

（4）钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。

（5）框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。

模板表面应刷隔离剂，便于脱模。

浇注混凝土时，模板应加支撑固定。

（6）框架应分片施工，每片由2〜3根立柱及其横梁、顶梁组成。

相邻框架接触处应预留2cm宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。

3、质量控制要点和监理要点（1）孔位、孔径和倾角等符合设计要求。

孔距允许偏差±50mm，孔口高程±100mm。

（2）锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。

（3）钢筋制作与安装符合《公路桥涵施工技术规范》（JTJ041—2000）的规定。

（4）检查施工记录，查锚杆轴线误差±3°。

（5）检测锚索（杆）拉拔力和长度。

三、预应力锚索（锚杆）1、施工工序见图预应力锚索（锚杆）2、施工要点（1）设计锚固工程坡面开挖成形，并经验收合格。

（2）施工作业前，应进行预应力锚索（杆）的基本试验，确定锚固参数后，方可进行施工作业。

（3）测量放样，将锚孔位置准确测放在边坡上，并明显标识。

（4）造孔。

①根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。

预应力锚索（筋）施工工艺工法1.1工艺工法概况预应力锚索是基坑围护结构的加固体系；是临时结构，与钢支撑的作用，空腔部分可以不注浆，变形过大时需要重新张拉；适用范围无止水帷幕要求的，否则需要采取降水措施。

（钻孔桩、钢板桩围护结构）预应力锚固技术自20世纪60年代开始引入我国以来，已在水电等行业广泛应用。

后来经过改进，内锚固段采用灌浆(水泥浆或水泥砂浆)，施工方便，锚固力大。

预应力锚索的孔深已达到80m以上，锚固对象已从岩体扩展到土层和堆积体。

预应力锚索的结构形式和施工工艺也不断推陈出新，产生了无粘结预应力锚索、压力型内锚头、单孔多锚头等技术和工艺。

1.2工艺原理预应力锚索在深基坑开挖支撑防护体系中应用广泛。

锚固段内锚索荷载依靠锚固段预应力钢绞线与浆体相接触界面上的粘结应力,由锚固段渐进式的往下传递,荷载作用时在锚固段上部浆体中拉应力集中,并沿深度方向衰减。

在预应力锚索中设置一定长度的自由段,岩体对锚固段的锚固力通过自由段传递到腰梁及防护桩上并实现受力平衡。

粘结式锚索用于支撑体系一方面由于预应力作用,使钻孔桩与锚固段间的土体结构呈密实压缩状态,保持挡护土体的整体性,另一方面由于锚索施加的预应力作用改变了破裂面土体的应力状态,从而保证开挖基坑边坡土体的自稳能力2 工艺工法特点2.1浆体受压，加大了被锚固体的受压范围，使锚固体和被锚固体能够提供更高更稳定的锚固力拉力，因而对软弱地层适应性强。

2.2杆体采用无粘结钢绞线，具有很高的防腐蚀性能，减少了普通钢绞线施工时涂油工作，节省了人力，减少了对环境的污染，并可进行二次补偿张拉，有效的延长了锚固体的寿命。

2.3安装锚索后可一次性全孔注浆，简化了注浆工序。

2.4可以最大限度的减少破碎岩体的挖方刷坡，以较小的投入即可以达到理想的加固效果，成本低，效益高，在深基坑加固中较其它加固类型可以节约投资20%左右。

3 适用范围多适用于围岩类型好的地层、有空间要求及无法架设内支撑的深基坑，无止水要求围护结构的基坑4 主要引用标准4.1《地铁设计规范》（GB50157）4.2《建筑基坑工程技术规范》(YB9258)4.3《建筑基坑支护技术规程》（JGJ120）4.4《建筑机械技术使用安全技术规范》（JGJ33）4.5《建筑工程施工现场供用电安全规范》（BG50104）4.6《建筑钢结构荷载规范》（GB50009）4.7《建筑钢结构焊结技术规程》(JGJ81)4.8《锚杆喷射混凝土支护技术规范》（GB50086）4.9《岩土锚杆（索）技术规程》（CESS 22）5 施工方法预应力锚索施工与基坑土方开挖是深基坑施工密不可分的两道关键工序，预应力锚索施工极具时间性和协调性，锚索打设的时间、位置及预加力的大小直接关系到深基坑稳定的成败。

锚索施工工艺及流程图文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]锚索注浆分第一次和第二次注浆，第一次注浆至洞口返浆，第二次注浆时间为第一注浆完成后十小时，请问各位资料怎么填写注浆量怎么填写！第一次注浆是主要的，第二次只是个补浆过程，如果第一次注好的话，第二次的量很少。

第一次填写看设计有没有特别要求，比如压力结束标准这些。

一般起码要注明，注浆开始时间，然后按照5-10分钟做一次记录，记录在这段时间注入了多少浆液。

等孔口返浆后就做结束，计算总的注浆量就Ok了。

注浆量，根据实际注入量计量，一般要求严格的地方都有自动记录仪。

如果没有，根据储浆容器的容量，来推算。

说简单点，你注进去多少总有个数三，按实际来记录就是了。

最起码锚孔，理论空间要填满。

第二次就简单了，写个什么时候注了多少就行了，量很小，多了就说明第一次没注好。

锚索施工工艺及流程图锚索制作钻孔锚索安装锚固段注浆立锚墩张拉封孔注浆外部保护1．钻孔钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机。

钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完，孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m左右。

钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用。

用一根聚乙烯管复核孔深，并以高压风吹孔，待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

两种特殊情况的处理：渗水的处理。

在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水，以高压风吹净，直至吹出清水；若孔深不够，虽冲击器工作，仍有进尺，也必须立即停钻，拔出钻具，洗孔后再继续钻进，如此循环，直至结束。

有时孔内渗水量大，有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁，只要冲击器工作，就可继续钻。

如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆。

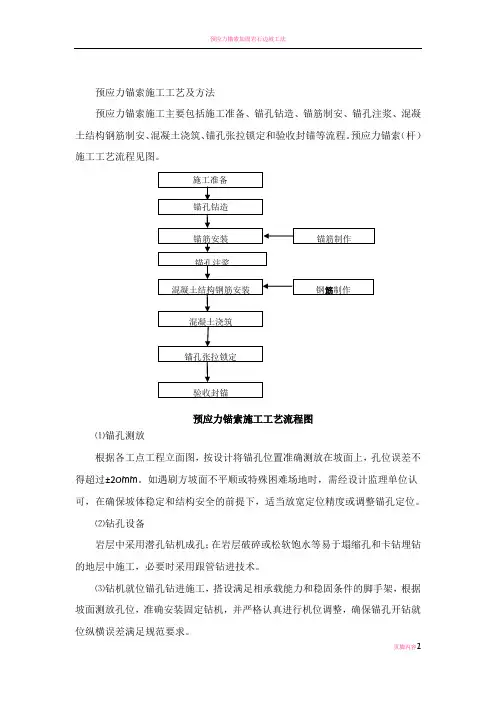

预应力锚索施工工艺及方法预应力锚索施工主要包括施工准备、锚孔钻造、锚筋制安、锚孔注浆、混凝土结构钢筋制安、混凝土浇筑、锚孔张拉锁定和验收封锚等流程。

预应力锚索（杆）施工工艺流程见图。

预应力锚索施工工艺流程图⑴锚孔测放根据各工点工程立面图，按设计将锚孔位置准确测放在坡面上，孔位误差不得超过±20mm。

如遇刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。

⑵钻孔设备岩层中采用潜孔钻机成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中施工，必要时采用跟管钻进技术。

⑶钻机就位锚孔钻进施工，搭设满足相承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差满足规范要求。

⑷钻进方式钻孔要求须采用风动钻进，禁止采用水冲钻进，确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。

钻孔速度根据使用钻机性能和锚固地层控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。

⑸钻进过程钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水等情况作好施工记录。

如遇塌孔缩孔等不良钻进现象时，立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。

⑹孔位孔深钻孔孔位、孔深、斜度符合设计要求。

为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。

为确保锚孔深度，孔深不小于设计孔深并且实际钻孔深度大于锚索设计长度0.5m以上。

⑺锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。

在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。

除相对坚硬完整之岩体外，不得采用高压水冲洗。

若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。

预应力锚索施工工艺预应力锚索加固边坡技术于 20 世纪 60 年月首先在我国水电行业开头应用，80 年月末在我国铁路、大路工程中引进，铁一院于 1987 年在宝成线首次承受预应力锚索加固危岩边坡并取得了成功， 20年来，预应力锚索以其“安全、牢靠、经济、合理”的特点在建筑行业中得到了日益广泛的应用。

1工艺特点1)深层、主动加固。

2)随机补强、应用范围广。

3)施工快捷灵敏、经济性好。

2适用范围适用于铁路、大路、水利、城市建设等相关领域的浅、中、深层土石混合滑坡、土滑坡、岩石滑坡的防治工程。

3加固原理及设计要求3.1加固原理通过锚索、砂浆或水泥浆与深层稳定岩体的胶合作用，由锚索传递张拉力，牵制表层坍滑体，通过预应力锚索使松散层或滑坡体与稳定地层连接成一个结实的整体，从而到达加固边坡的目的。

边坡锚索构造见图 1。

3.2设计要求3.2.1设计张拉力进展预应力锚索设计时，一般状况可只计算主力，在浸水和地震等特别状况下，尚应计算附加力和特别力。

对于滑坡加固，承受锚索预应力〔抗滑力〕的方法计算，通过边坡稳定性分析、计算滑坡的下滑力确定锚固力。

3.2.2平面布置形式图1 边坡加固预应力锚索构造示意图锚索间距应以设计的锚固力能对地基供给最大的张拉力为标准，间距宜承受3～6m，最小不应小于 1.5m。

3.2.3索长设计锚固段主要确定锚固段长度、孔径和锚固类型。

锚固体的承载力气由锚固体与锚孔壁的抗剪强度、钢绞线束与水泥砂浆的黏结强度及钢绞线强度三局部把握，设计时取其最小值，通常取 4—10m；锚固体直径依据设计锚固力、地基性状、锚固类型、张拉材料根数、造孔力气来确定，通常取φ100—φ150mm。

自由段长度受稳定地层界面把握，一般考虑自由段伸入滑动面的长度不小于 1m ，自由段长度不小于 3-5m。

张拉段长度依据张拉机具打算，外露局部长度一般为1.5m 左右。

4工艺流程预应力锚索施工工艺流程见图２。

5操作要点5.1锚索钻孔1)测量定位：坡面检查合格后，按设计要求测量放线测定孔位，孔位误差不得超过±10cm。

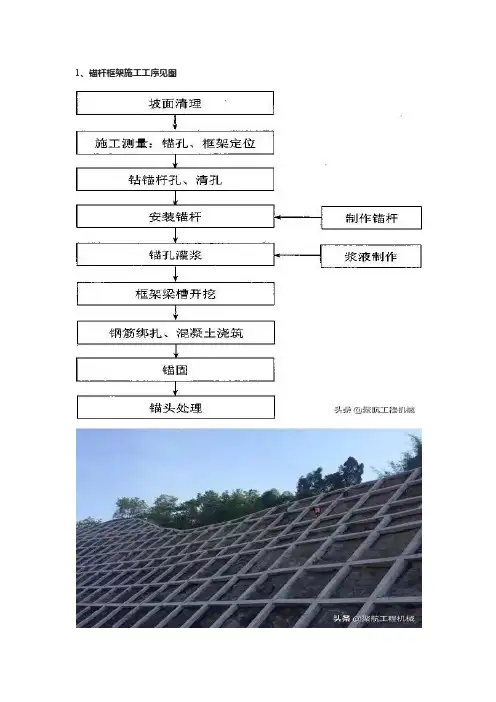

1、锚杆框架施工工序见图施工要点：（1）锚孔位置及框架精确定位，并挖出竖梁、横梁肋轮廓，坡面必须刻槽，深度满足设计要求。

（2）锚孔钻进应采用无水干钻，以防因钻孔施工使坡体地质条件恶化。

（3）钻孔过程应有专人负责，对地质情况及钻进情况详细记录，如与设计不符，须立即停钻并及时反馈、采取措施。

（4）钻孔结束后用高压风进行清孔，孔壁不得有粘土或粉砂。

（5）框架模板拼装要平整、严密，净空尺寸要准确，符合设计要求。

模板表面应刷隔离剂，便于脱模。

浇注混凝土时，模板应加支撑固定。

（6）框架应分片施工，每片由2〜3根立柱及其横梁、顶梁组成。

相邻框架接触处应预留2cm宽的伸缩缝，用与框架端头尺寸一致的浸沥青木板填塞。

3、质量控制要点和监理要点（1）孔位、孔径和倾角等符合设计要求。

孔距允许偏差±50mm，孔口高程土100mm。

（2）锚杆框架外观顺直、美观、无麻面，混凝土强度符合设计要求。

（3）钢筋制作与安装符合《公路桥涵施工技术规范》(JTJ041-2000)的规定。

（4）检查施工记录，查锚杆轴线误差±3°。

（5）检测锚索(杆)拉拔力和长度。

三、预应力锚索(锚杆)2、施工要点（1）设计锚固工程坡面开挖成形，并经验收合格。

（2）施工作业前，应进行预应力锚索(杆)的基本试验，确定锚固参数后，方可进行施工作业。

（3）测量放样，将锚孔位置准确测放在边坡上，并明显标识。

（4）造孔。

①根据锚固地层类型、孔径、深度及施工场地等条件选择钻孔设备。

严禁采用地质钻机成孔；在易于塌缩或卡钻、埋钻的地层中，应采用跟管钻进技术。

②钻机就位：钻机就位纵横误差≤±50mm，高程误差≤±100mm，钻孔倾角误差≤0.5°，方位误差≤±1.0°。

③钻孔钻进应采用无水干孔，防止因钻孔施工导致坡体地质条件恶化。

④钻进过程中，应对地质变化、钻进状态(钻压、钻速)、地下水等做好现场记录。

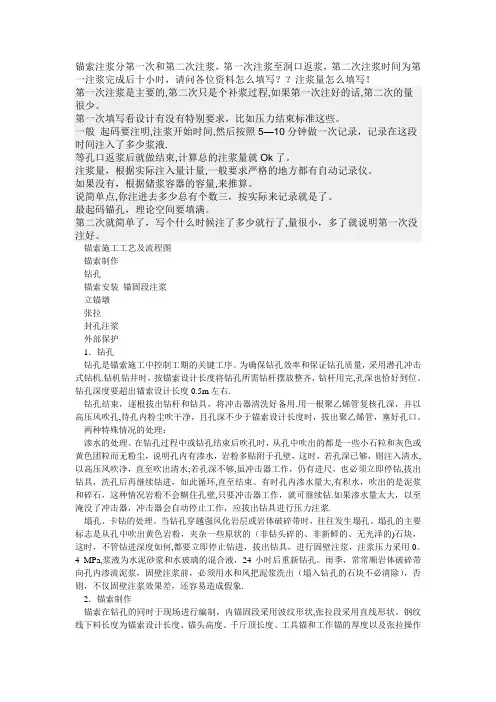

锚索注浆分第一次和第二次注浆，第一次注浆至洞口返浆，第二次注浆时间为第一注浆完成后十小时，请问各位资料怎么填写？？注浆量怎么填写！第一次注浆是主要的,第二次只是个补浆过程,如果第一次注好的话,第二次的量很少。

第一次填写看设计有没有特别要求，比如压力结束标准这些。

一般起码要注明,注浆开始时间,然后按照5—10分钟做一次记录，记录在这段时间注入了多少浆液.等孔口返浆后就做结束,计算总的注浆量就Ok了。

注浆量，根据实际注入量计量,一般要求严格的地方都有自动记录仪。

如果没有，根据储浆容器的容量,来推算。

说简单点,你注进去多少总有个数三，按实际来记录就是了。

最起码锚孔，理论空间要填满。

第二次就简单了，写个什么时候注了多少就行了,量很小，多了就说明第一次没注好。

锚索施工工艺及流程图锚索制作钻孔锚索安装锚固段注浆立锚墩张拉封孔注浆外部保护1．钻孔钻孔是锚索施工中控制工期的关键工序。

为确保钻孔效率和保证钻孔质量，采用潜孔冲击式钻机.钻机钻井时，按锚索设计长度将钻孔所需钻杆摆放整齐，钻杆用完,孔深也恰好到位。

钻孔深度要超出锚索设计长度0.5m左右.钻孔结束，逐根拔出钻杆和钻具，将冲击器清洗好备用.用一根聚乙烯管复核孔深，并以高压风吹孔,待孔内粉尘吹干净，且孔深不少于锚索设计长度时，拔出聚乙烯管，塞好孔口。

两种特殊情况的处理：渗水的处理。

在钻孔过程中或钻孔结束后吹孔时，从孔中吹出的都是一些小石粒和灰色或黄色团粒而无粉尘，说明孔内有渗水，岩粉多贴附于孔壁，这时，若孔深已够，则注入清水,以高压风吹净，直至吹出清水;若孔深不够,虽冲击器工作，仍有进尺，也必须立即停钻,拔出钻具，洗孔后再继续钻进，如此循环,直至结束。

有时孔内渗水量大,有积水，吹出的是泥浆和碎石，这种情况岩粉不会糊住孔壁,只要冲击器工作，就可继续钻.如果渗水量太大，以至淹没了冲击器，冲击器会自动停止工作，应拔出钻具进行压力注浆.塌孔、卡钻的处理。

当钻孔穿越强风化岩层或岩体破碎带时，往往发生塌孔。
