电力和照明配电箱的文字标注格式为

一、常用文字符号：电箱符号线路敷设符号常用电气元件文字符号表二、电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆4*150是4芯150平方毫米E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层三、常用电缆规格型号1、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线)BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）2、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线代号）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

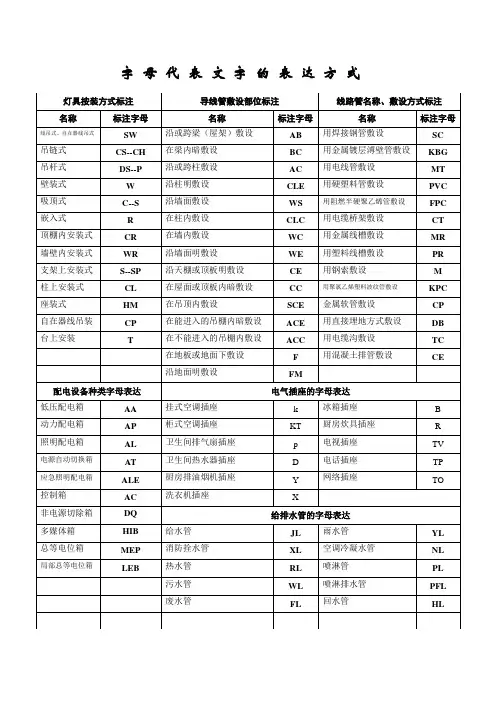

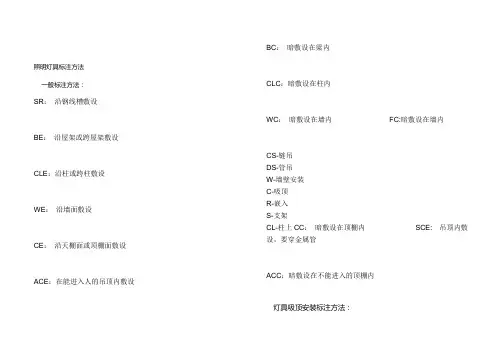

照明灯具标注方法一般标注方法：SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内FC:暗敷设在墙内CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上CC：暗敷设在顶棚内SCE: 吊顶内敷设，要穿金属管ACC：暗敷设在不能进入的顶棚内灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯配电线路的标注方法a—b(c×d)e—f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路敷设方式标注PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC 暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程、外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

SC：钢管PC：PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS:沿墙明敷设CC：沿顶板暗敷设F:暗敷在地板内CE:沿顶板明敷YJV:电缆SYV：电视线PE:接地(黄绿相兼）PEN：接零（蓝色）3项线（火线）:A项（黄） B项（绿） C项(红） KV：（电压）千伏BV：散线MEB:总等电位 LEB:局部等电位①线路敷设方式代号PVC—-用阻燃塑料管敷设DGL—-用电工钢管敷设VXG—-用塑制线槽敷设GXG-—用金属线槽敷设KRG-—用可挠型塑制管敷设②线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设 PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内 ZA—暗设在柱内QA—暗设在墙内PA-—暗设在屋面内或顶棚内 DA-暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R———嵌入式BR-——墙壁内安装(4）设备标注方法'①配电线路的标注方法a——b（c×d)e——f其中:a--回路编号 b-—导线型号c--导线根数d—-导线截面e——敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法:其中：a--灯数 b-—型号或编号c--每盏照明灯具的灯泡个数d—-灯泡容量，We——灯泡安装高度， m f——安装方式L——光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程(消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能,描述电气工程的工作原理,提供安装技术数据和使用维护的依据.2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

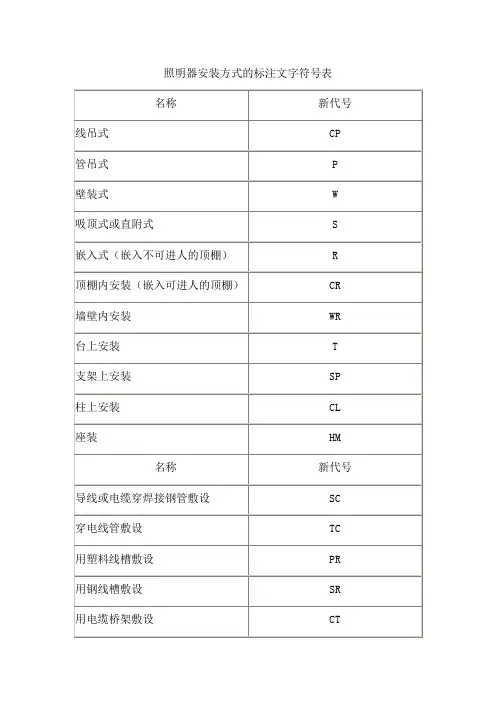

照明器安装方式的标注文字符号表1．家庭电气设计原则家庭电气设计是在装潢设计(这里是指家具、电器设备的布局以及房顶的设计)完成后再进行的。

由于每个家庭的装潢设计各有千秋，家用电器的配置也不尽相同，因此，这里只能谈一些电气设计原则供读者参考。

(1)照明、插座回路分开把照明与插座回路分开的好处是：如果插座回路的电气设备发生故障，仅此回路的电源中断，不会影响照明回路的工作，从而便于对故障回路进行检修；反之，若照明回路出现短路故障，此时就可利用插座回路的电源，接上台灯，进行检修。

(2)照明应分成几个回路这样，一旦某一回路的照明灯出现短路故障，也不会影响到其它回路的照明，就不会使整个家庭处于黑暗中。

(3)对空调、电热水器等大容量电器设备，宜一个设备设置一个回路如果合用一个回路，当它们同时使用时，导线易发热，即使不超过导线允许的工作温度，也会降低导线绝缘的寿命。

此外，加大导线的截面可大大降低电能在导线上的损耗。

(4)插座及浴室灯具回路必须采取接地保护措施浴室插座除采用隔离变压器供电(如电须刀插座)可以不要接地外，其它插座则必须用三极插座。

浴室灯具的金属外壳必须接地。

(5)接地措施①不能用自来水管作为接地线。

新建住宅楼都配置了可靠的接地线，而老式住宅往往无接地线，不少老式住宅用户就以自来水管作为接地线。

这是不正确的做法。

曾有因触及带电的自来水龙头而电击身亡的事故报道。

②浴室如采用等电位联结则更安全。

浴室是潮湿环境，人即使触及50V以下的安全电压，也有遭电击的可能。

所谓等电位联结，就是把浴室内所有金属物体(包括金属毛巾架、铸铁浴缸、自来水管等)用接地线连成一体，且可靠接地。

③接地制式应和电源系统相符。

电气设计前，必须先了解用户电源来自何处，以及该电源的接地制式。

接地保护措施应与电源系统一致。

④每个回路应设置单独的接地线。

有些人认为：接地线中的电流很小，几个回路合用一根接地线可节约装潢费用。

这是错误的。

因为在正常工作时，接地线中的电流的确很小，但在发生短路故障时，接地线中流过的电流大大超过相线正常工作时的电流。

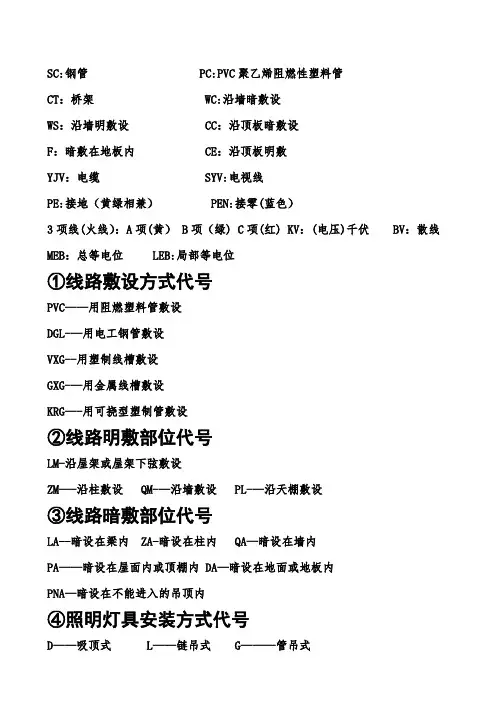

SC:钢管PC:PVC聚乙烯阻燃性塑料管CT：桥架WC:沿墙暗敷设WS：沿墙明敷设CC：沿顶板暗敷设F：暗敷在地板内CE：沿顶板明敷YJV：电缆SYV:电视线PE:接地（黄绿相兼）PEN:接零(蓝色）3项线(火线）：A项(黄） B项（绿) C项(红) KV：(电压)千伏BV：散线MEB：总等电位 LEB:局部等电位①线路敷设方式代号PVC——用阻燃塑料管敷设DGL-—用电工钢管敷设VXG--用塑制线槽敷设GXG-—用金属线槽敷设KRG—-用可挠型塑制管敷设②线路明敷部位代号LM-沿屋架或屋架下弦敷设ZM—-沿柱敷设QM-—沿墙敷设 PL-—沿天棚敷设③线路暗敷部位代号LA--暗设在梁内 ZA-暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA—暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式 G———管吊式B——壁装式R---嵌入式BR——-墙壁内安装(4)设备标注方法’①配电线路的标注方法a——b(c×d)e—-f其中:a——回路编号 b-—导线型号c-—导线根数d—-导线截面e——敷设方式及穿管管径f——敷设部位表示2根导线表示3根导线表示n根导线②照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-—灯数 b-—型号或编号c--每盏照明灯具的灯泡个数d—-灯泡容量，We-—灯泡安装高度, m f--安装方式L——光源种类，白炽灯或荧光灯一、室内电气工程的组成：指供电和用电工程外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警｜广播、电话｜闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

2、图纸的组成：设计说明、电气系统图、电气平面图、设备布置图、安装接线图、电气原理图、详图等。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1. 电气图面的规定幅面尺寸共分五类：A0～A4，见表15-1。

基本幅面尺寸（mm）表15-1 幅面代号A0A1A2A3A4宽×长（B ×L）841×1189594×841420×591297×42210×297边宽（C）10 5装订侧边宽25绘制电气图所用的各种线条统称为图线。

常用图线见表15-2。

2. 图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

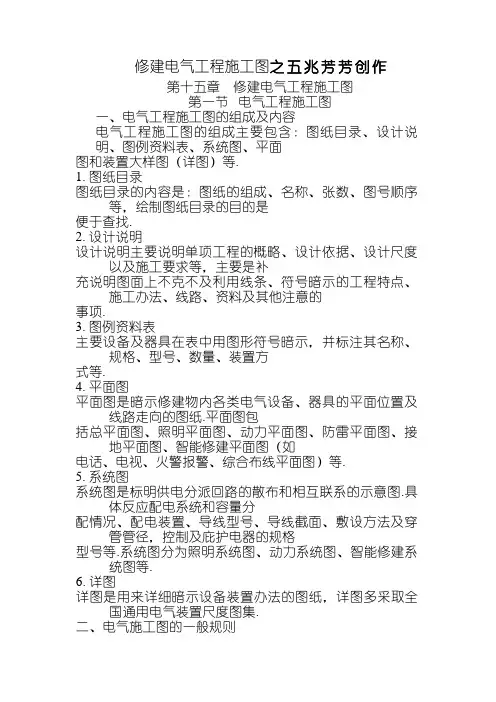

修建电气工程施工图之五兆芳芳创作第十五章修建电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包含：图纸目录、设计说明、图例资料表、系统图、平面图和装置大样图（详图）等.1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找.2. 设计说明设计说明主要说明单项工程的概略、设计依据、设计尺度以及施工要求等，主要是补充说明图面上不克不及利用线条、符号暗示的工程特点、施工办法、线路、资料及其他注意的事项.3. 图例资料表主要设备及器具在表中用图形符号暗示，并标注其名称、规格、型号、数量、装置方式等.4. 平面图平面图是暗示修建物内各类电气设备、器具的平面位置及线路走向的图纸.平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能修建平面图（如电话、电视、火警报警、综合布线平面图）等.5. 系统图系统图是标明供电分派回路的散布和相互联系的示意图.具体反应配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方法及穿管管径，控制及庇护电器的规格型号等.系统图分为照明系统图、动力系统图、智能修建系统图等.6. 详图详图是用来详细暗示设备装置办法的图纸，详图多采取全国通用电气装置尺度图集.二、电气施工图的一般规则1. 电气图面的规则幅面尺寸共分五类：A0～A4，见表151.基本幅面尺寸（mm）表151幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×591297×420210×297边宽（C）105装订侧边宽25绘制电气图所用的各类线条统称为图线.经常使用图线见表152.2. 图例符号和文字符号电气施工图上的各类电气元件及线路敷设均是用图例符号和文字符号来暗示，识图的根本是首先要明确和熟悉有关电气图例与符号所表达的内容和寄义.经常使用电气图例符号见表153.图线形式及应用表152图线名称图线形式图线应用图线名称图线形式图线应用粗实线电气线路，一次线路点划线控制线细实线二次线路，一般线路双点划线帮助围框线虚线屏蔽线路，机械线路常用电气图例符号表153图例名称备注图例名称备注双绕组变压器形式1形式2电源自动切换箱(屏)隔离开关三绕组变压器形式1形式2接触器(在非动作位置触点断开)电流互感器脉冲变压器形式1形式2断路器电压互感器形式1形式2熔断器一般符号屏、台、箱柜一般符号熔断器式开关动力或动力—照明配电箱熔断器式隔离开关照明配电箱(屏)避雷器事故照明配电箱(屏)总配线架室内分线盒中间配线架室外分线盒壁龛交代箱灯的一般符号分线盒的一般符号球型灯单极开关(暗装)顶棚灯双极开关花灯双极开关(暗装)弯灯三极开关荧光灯三极开关(暗装)三管荧光灯单相插座五管荧光灯暗装壁灯密闭(防水)广照型灯(配照型灯)防爆防水防尘灯带庇护接点插座开关一般符号带接地插孔的单相插座(暗装)单极开关密闭(防水)指示式电压表防爆功率因数表带接地插孔的三相插座有功电能表(瓦时计)带接地插孔的三相插座(暗装)电信插座的一般符号可用以下的文字或符号区别不合插座TP—电话FX—传真M—传声器FM—调频TV—电视—扬声器插座箱(板)单极限时开关指示式电流表调光器匹配终端钥匙开关传声器一般符号电铃扬声器一般符号天线一般符号感烟探测器缩小器一般符号感光火警探测器分派器，两路，一般符号气体火警探测器(点式)三路分派器缆式线型定温探测器四路分派器感温探测器电线、电缆、母线、传输通路、一般符号三根导线手动火警报警按钮三根导线n 根导线接地装置(1)有接地极(2)无接地极水流指示器电话线路火警报警控制器视频线路火警报警电话机(对讲电话机)播送线路应急疏散指示标记灯消火栓应急疏散照明灯线路敷设方法文字符号见表154.线路敷设方法文字符号表154敷设方式新符号旧符号敷设方式新符号旧符号穿焊接钢管敷设SC G电缆桥架敷设CT穿电线管敷设MT DG金属线槽敷设MR GC穿硬塑料管敷设PC VG塑料线槽敷设PR XC穿阻燃半硬聚氯乙烯管敷设FPC ZYG直埋敷设DB穿聚氯乙烯塑料波纹管敷设KPC电缆沟敷设TC穿金属软管敷设CP混凝土排管敷设CE穿扣压式薄壁钢管敷设KBG钢索敷设M线路敷设部位文字符号见表155.线路敷设部位文字符号表155敷设方式新符号旧符号敷设方式新符号旧符号沿或跨梁（屋架）敷设AB LM暗敷设在墙内WC QA暗敷设在梁内BC LA沿顶棚或顶板面敷设CE PM沿或跨柱敷设AC ZM暗敷设在屋面或顶板内CC PA暗敷设在柱内CLC ZA吊顶内敷设SCE沿墙面敷设WS QM 地板或地面下敷设F DA标注线路用途的文字符号见表156.标注线路用途文字符号表156名称常用文字符号名称常用文字符号单字母双字母三字母单字母双字母三字母控制线路W WC电力线路WWP直流线路WD 播送线路WS应急照明线路WE WEL电视线路WV电话线路WF 插座线路WX照明线路WL线路的文字标注根本格局为：a b c（d×e +f×g）ij h 其中a——线缆编号； b——型号； c——线缆根数；d——线缆线芯数； e——线芯截面（mm2）； f——PE、N线芯数； g——线芯截面（mm2）； i——线路敷设方法； j——线路敷设部位； h——线路敷设装置高度（m）.上述字母无内容时则省略该部分.例：N1 BLX3×4SC20WC 暗示有3根截面为4mm2的铝芯橡皮绝缘导线，穿直径为20mm的水煤气钢管沿墙暗敷设.用电设备的文字标注格局为：其中a——设备编号； b——额外功率（kW）.动力和照明配电箱的文字标注格局为：a b c其中a——设备编号；b——设备型号；c——设备功率（kW）.例：3暗示3号动力配电箱，其型号为XL32型、功率为35.165 kW.照明灯具的文字标注格局为：ab f其中a——同一个平面内，同种型号灯具的数量；b——灯具的型号；c——每盏照明灯具中光源的数量；d——每个光源的容量（W）；e——装置高度，当吸顶或嵌入装置时用“—”暗示；f——装置方法；L——光源种类（常省略不标）.灯具装置方法文字符号见表157.灯具装置方法文字符号表157名称新符号旧符号名称新符号旧符号线吊式自在器SW顶棚内装置CR DR 线吊式链吊式CS L墙壁内装置WR BR管吊式DS G支架上装置S J壁装式W B柱上装置CL Z 吸顶式C D座装HM ZH 嵌入式R R三、电气照明平面图图151为某车间电气照明平面图.车间里设有6台照明配电箱，即AL11～AL16，从每台配电箱引出电源向各自的回路供电.如AL13箱引出WL1～WL4四个回路，均为BV2×2.5S15CEC，暗示2根截面为2.5mm2的铜芯塑料绝缘导线穿直径为15 mm的钢管，沿顶棚暗敷设.灯具的标注格局22P暗示灯具数量为22个，每个灯泡的容量为200W，装置高度4m，吊管装置.四、电气动力平面图图152为某车间电气动力平面图.车间里设有4台动力配电箱，即AL1～AL4.其中AL1暗示配电箱的编号为AL1，其型号为XL20，配电箱的容量为4.8kW. 由AL1箱引出三个回路，均为BV3×1.5＋PE1.5SC20FC，暗示3根相线截面为 1.5mm2,PE线截面为 1.5mm2，均为铜芯塑料绝缘导线,穿直径为20mm的焊接钢管，沿地暗敷设.配电箱引出回路给各自的设备供电，其中暗示设备编号为1，设备容量为 1.1kW.五、电气系统图1. 配电箱系统图图153暗示配电箱系统图.引入配电箱的支线为BV4×25＋16SC40WC；支线开关为DZ21663／3PC32A；回路开关为DZ21663／1PC10A和DZ21663／2P16A30mA；支线为BV2×2.5SC15CC及BV3×2.5SC15FC.回路编号为N1～N13；相别为AN、BN、CN、PE等.配电箱的参数为：设备容量Pe＝8.16kＷ；需用系数Kx＝0.8；功率因数cosΦ＝0.8；计较容量Pjs＝6.53kW；计较电流Ijs＝13.22A.2. 配电支线系统图配电支线系统图暗示各配电支线与配电箱之间的联系方法.图154暗示某住宅楼配电支线系统图.（1）本工程电源由室外采取电缆穿管直埋敷设引入本楼的总配电箱，总配电箱的编号为AL11.（2）由总配电箱引出4组支线回路1L、2L、3L和4L，辨别送至一单元、二单元、三单元一层电气计量箱和TV箱，即AL12箱、AL13箱、AL14箱和电视前端设备箱TV.1L、2L、3L至一层计量箱的支线均为3×25＋2×16SC50FC、WC.4L回路至电视前端设备箱TV为3×2.5SC15WC.总开关为GM225H3300／160A，支线开关为GM100H3300／63A和XA101／2C6A.（3）1L、2L、3L回路均由一层计量箱再辨别送至本单元的二层至六层计量箱，并受一层计量箱中XA103P50A 的空气开关的控制和庇护.1L、2L、3L回路由一层至二层的支线图153 配电箱系统图为BV5×16SC40WC；由二层至三、四层的支线为BV4×16SC40WC；由四层至五、六层的支线为BV3×16SC40WC.（4）除一层计量箱引出3L、BV3×2.5SC15WC公共照明支路和4L三表数据收集支路外，所有计量箱均引出1L和2L支路接至每户的开关箱L.（5）由开关箱L向每户供电.开关箱L引出一条照明回路和两条插座回路，其空气开关为XA101/2C16A和XA10LE1/216A［30mA］.第二节智能修建电气工程施工图一、火警自动报警系统施工图火警自动报警系统施工图是现代修建电气施工图的重要组成部分,包含火警自动报警系统图和火警自动报警平面图.主要介绍火警自动报警系统图,如图155所示.图155 火警自动报警系统图火警自动报警系统图反应系统的根本组成、设备和元件之间的相互关系.由图可知在各层均装有感烟、感温探测器及手动报警按钮、报警电铃、控制模块、输入模块、水流指示器、信号阀等.一层设有报警控制器为2N905型，控制方法为联动控制.地下室设有防火卷闸门控制器，每层信号线进线均采取总线隔离器.当火警产生时报警控制器2N905接收到感烟、感温探测器或手动报警按钮的报警信号后，联动部分动作，通过电铃报警并启动消防设备灭火.二、共用天线电视系统施工图共用天线电视系统施工图包含共用天线电视系统图和共用天线电视平面图.主要介绍共用天线电视系统图，如图156所示.图156 共用天线电视系统图共用天线电视系统图反应网络系统的连接；系统设备与器件的型号、规格；同轴电缆的型号、规格、敷设方法及穿管管径；前端箱设置、编号等.由图156可知，从前端箱系统分四组辨别送至一号、二号、三号、四号用户区.其中二号用户区通过四分派器将电视信号传输给四个单元，采取SYKV759同轴电缆传输，经分支器把电视信号传输到每层的用户.三、电话通信系统施工图电话通信系统施工图包含电话通信系统图和电话通信平面图.图157所示为电话通信系统图.由图可知电话进户HYA200×（2×0.5）S70由市政电话网引来，电话交代箱分三路支线，支线为HYA50×（2×0.5）S40等，再由电话支线将信号额外传输到每层的电话分线盒.图157 电话通信系统图第三节变配电工程图变配电工程图是修建电气施工图的重要组成部分，主要包含变配电所设备装置平面图和剖面图；变配电所照明系统图战争面安插图；高压配电系统图、低压配电系统图；变电所主接线图；变电所接地系统平面图等.本节主要介绍高压配电系统图、低压配电系统图及变电所接线图.一、高压配电系统图高压配电系统图暗示高压配电支线的分派方法.如图158所示.由图可知该变电所两路10kV高压电源辨别引入进线柜1AH和12AH，1AH和12AH柜中均有避雷器.主母线为TMY3（80×10）.2AH和11AH 为电压互感器柜，作用是将10KV高电压经电压互感器变成低电压100V供仪表及继电庇护使用.3AH和10AH为主进线柜；4AH和9AH为高压计量柜；5AH和8AH为高压馈线柜；7AH为母线分段柜.正常情况下两路高压分段运行，当一路高压出现停电事故时则由6AH柜联络运行.二、低压配电系统图低压配电系统图暗示低压配电支线的分派方法.如图159所示.由图可知低压配电系统由5AA号柜和6AA号柜组成.5AA号柜的WP22～WP27支线辨别为1～16层空调设备的电源，电源线为VV4×35+1×16.WP28及WP29为备用回路.6AA号柜的WP30支线采取VV3×25+2×16电力电缆引至地下人防层生死水泵.WP31电源支线为BV3×25+2×16SC50，引至16层电梯增压泵.WP32和WP33为备用回路.WP02为电源引入回路，电源线为2（VV3×185+1×95），电源一用一备.图15－9 低压配电系统图图1510 变电所主接线图三、变电所主接线图图1510暗示变电所主接线图.图1510变电所主接线图图中所示配电所高压10kV电源分WL1 、WL2两路引入.高压进线柜为GG1A（F）11型，高压主母线LMY3（40×4）.高压隔离开关GN610/400作分段联络开关.电压互感器柜为GG1A（F）54型，6台高压馈电柜为GG1A（F）03型，引出6路高压支线辨别送至高压电容器室；1、2、3号变电所；高压电动机组.变压器将10kV高压变成400V低压.低压进线柜AL201号（PGL205A型）和AL207号（PGL204A型），并由它们送至低压主母线LMY3（100×10）+1（60×6），两路低压电源可分段与联络运行.由低压馈线柜AL202号（PGL240型）引出4路低压照明支线；AL203号（PGL235A型）、AL205号（PGL235B型）、AL206号（PGL234A型）柜辨别引出了4路低压动力支线；AL204号（PGL214型）柜引出了2路低压动力支线.思考题1.电气工程施工图的组成主要包含哪些?2.举例说明线路的文字标注格局.3.举例说明配电箱的文字标注格局.4.变配电工程图主要包含哪些?5.识读图152变电所主接线图，简述其系统的组成.6.识读图153配电箱系统图，指出电器元件的规格、型号及数量.7.识读图155火警自动报警系统图，简述其系统的组成.8.识读图1510变电所主接线图，简述其系统的组成.。

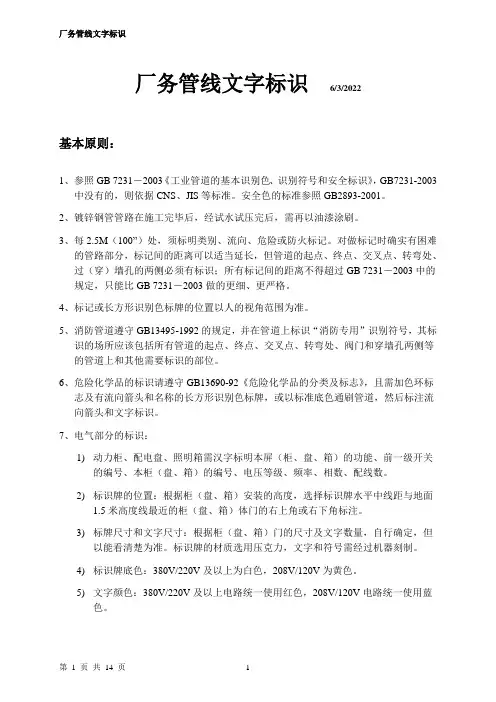

厂务管线文字标识6/3/2022基本原则：1、参照GB 7231－2003《工业管道的基本识别色、识别符号和安全标识》，GB7231-2003中没有的，则依据CNS、JIS等标准。

安全色的标准参照GB2893-2001。

2、镀锌钢管管路在施工完毕后，经试水试压完后，需再以油漆涂刷。

3、每2.5M（100”）处，须标明类别、流向、危险或防火标记。

对做标记时确实有困难的管路部分，标记间的距离可以适当延长，但管道的起点、终点、交叉点、转弯处、过（穿）墙孔的两侧必须有标识；所有标记间的距离不得超过GB 7231－2003中的规定，只能比GB 7231－2003做的更细、更严格。

4、标记或长方形识别色标牌的位置以人的视角范围为准。

5、消防管道遵守GB13495-1992的规定，并在管道上标识“消防专用”识别符号，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

6、危险化学品的标识请遵守GB13690-92《危险化学品的分类及标志》，且需加色环标志及有流向箭头和名称的长方形识别色标牌，或以标准底色通刷管道，然后标注流向箭头和文字标识。

7、电气部分的标识：1)动力柜、配电盘、照明箱需汉字标明本屏（柜、盘、箱）的功能、前一级开关的编号、本柜（盘、箱）的编号、电压等级、频率、相数、配线数。

2)标识牌的位置：根据柜（盘、箱）安装的高度，选择标识牌水平中线距与地面1.5米高度线最近的柜（盘、箱）体门的右上角或右下角标注。

3)标牌尺寸和文字尺寸：根据柜（盘、箱）门的尺寸及文字数量，自行确定，但以能看清楚为准。

标识牌的材质选用压克力，文字和符号需经过机器刻制。

4)标识牌底色：380V/220V及以上为白色，208V/120V为黄色。

5)文字颜色：380V/220V及以上电路统一使用红色，208V/120V电路统一使用蓝色。

6)字体：中文宋体，西文和数字Times New Roman。

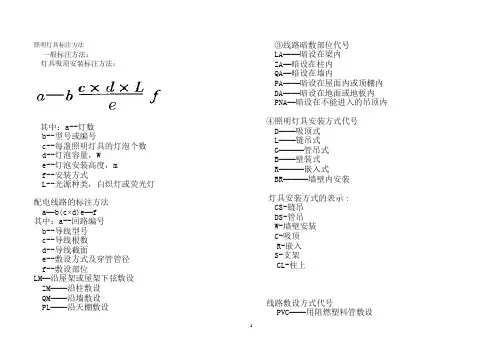

照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数 d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯配电线路的标注方法a—b(c×d)e—f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装灯具安装方式的表示:CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路敷设方式标注PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程、外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

防雷装置设计技术评价交流评价依据❖《建筑物防雷设计规范》GB 50057-2010❖《建筑物电子信息系统防雷技术规范》GB50343❖《防雷装置设计技术评价规范》QX/T106-2009❖其他行业防雷设计规范《通信局（站）防雷与接地工程设计规范》GB50689-2011《石油化工装置防雷设计规范》GB50650-2011建筑电气专业识图了解电气图的构成、种类和特点；掌握建筑电气专业施工图识图方法; 掌握建筑电气专业施工图图例;能看懂建筑电气专业施工图图纸；电气识图的基础知识根据最新国家标准电气图形符号绘制的各种电气工程图是各类电气工程技术人员进行沟通、交流的共同语言。

在设计、安装、调试和维修管理电气设备时, 通过识图，可以了解各电器元件之间的相互关系以及电路工作原理，为正确安装、调试、维修及管理提供可靠的保证。

要做到会看图和看懂图，首先应掌握识图的基本知识, 即应当了解电气图的构成、种类、特点等，同时应掌握电气工程中常用的最新国家标准图形符号，了解这些符号的意义。

其次，还应掌握识图的基本方法和步骤等相关知识。

电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3•线路中的各种设备、元件都是通过导线连接成为一个整体的；4.在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5•建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

1.1电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

建筑电气工程施工图第十五章建筑电气工程施工图第一节电气工程施工图一、电气工程施工图的组成及内容电气工程施工图的组成主要包括：图纸目录、设计说明、图例材料表、系统图、平面图和安装大样图（详图）等。

1. 图纸目录图纸目录的内容是：图纸的组成、名称、张数、图号顺序等，绘制图纸目录的目的是便于查找。

2. 设计说明设计说明主要阐明单项工程的概况、设计依据、设计标准以及施工要求等，主要是补充说明图面上不能利用线条、符号表示的工程特点、施工方法、线路、材料及其他注意的事项。

3. 图例材料表主要设备及器具在表中用图形符号表示，并标注其名称、规格、型号、数量、安装方式等。

4. 平面图平面图是表示建筑物内各种电气设备、器具的平面位置及线路走向的图纸。

平面图包括总平面图、照明平面图、动力平面图、防雷平面图、接地平面图、智能建筑平面图（如电话、电视、火灾报警、综合布线平面图）等。

5. 系统图系统图是表明供电分配回路的分布和相互联系的示意图。

具体反映配电系统和容量分配情况、配电装置、导线型号、导线截面、敷设方式及穿管管径，控制及保护电器的规格型号等。

系统图分为照明系统图、动力系统图、智能建筑系统图等。

6. 详图详图是用来详细表示设备安装方法的图纸，详图多采用全国通用电气装置标准图集。

二、电气施工图的一般规定1.电气图面的规定幅面尺寸共分五类：A）〜A4,见表15-1 o基本幅面尺寸（mr）表15-1绘制电气图所用的各种线条统称为图线。

常用图线见表15-2 o2.图例符号和文字符号电气施工图上的各种电气元件及线路敷设均是用图例符号和文字符号来表示，识图的基础是首先要明确和熟悉有关电气图例与符号所表达的内容和含义。

常用电气图例符号见表15-3图线形式及应用表15-2常用电气图例符号表线路敷设方式文字符号表线路敷设部位文字符号见表15-5线路敷设部位文字符号表标注线路用途的文字符号见表15-6标注线路用途文字符号表线路的文字标注基本格式为： a b - C (d× e +f ×g) i-j 其中a――线缆编号；d ――线缆线芯数；e -------- 线芯截面（mr¾ ；f ―― PE N线芯数；g -------- 线芯截面（mr⅛ ；i ――线路敷设方式；j ——线路敷设部位；h ――线路敷设安装高度（m）上述字母无内容时则省略该部分例：N i BLX-3 × 4-SC20-WC表示有3根截面为4mm2勺铝芯橡皮绝缘导线，穿直径为20mπ⅛勺水煤气钢管沿墙暗敷设。

电气工程图例符号及电气工程文字符号一、电气工程图例符号
概述：电气工程图集中表现了电气工程设计的意图，是电气设备安装的重要施工依据。

电气工程图有以下特点：1）电气工程图只
表示电气线路的原理和接线，不表示电气设备和元件的准确形状和位置。

2）为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构思，然后结合剖面图、有关安装施工标准图集，理清思路，对施工做
二、电气工程文字符号
概述：为了使绘图、读图方便和图面清晰，电气工程图采用国家统一制定的图例符号及必要的文字标记，来表示实际的线路和各种
电气设备和元件。

为了能读懂电气工程图，施工人员必须熟记各种电气设备和元件的图例符号及文字标记的意义。

目前，有些设备和元件国家还没有规定标准的图例符号，允许设计人员自行编制，所以读图时，还要弄清设计人员自行编制的符号及其意义。

3）读图时要明白设计人员的思路，按设计人员划分不同的分布工程，仔细读图，每个分部工程，先阅读系统图，了解该部分的电气设计总构
————————黄世敬。

照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--f--L--④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装灯具安装方式的表示 :CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M欢迎共阅穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS一、二、1、2、例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。

三、室内配电线路的表示方法1、电气照明线路在平面图中采用线条和文字标注相结合的方法，表示出线路的走向、用途、编号、导线的型号、根数、规格及线路的敷设方式和敷设部位。

2、线路配线方式及代号（斜线后为英文字母代码）：分为明敷（M）和暗敷（A）。

塑料夹VJ/PCL夹板配线瓷夹CJ/PL金属线槽配线GC/MR槽板配线塑料线槽配线VC/ PR钢管配线DG/SC（G）线路具体配线方式线管配线硬塑料管配线VG/PC橡型号名称BXF（BLXF）氯丁橡胶绝缘铜（铝）芯线BX（BLX）橡胶绝缘铜（铝）芯线BXR 铜芯橡胶软线BV（BLV）聚氯乙烯绝缘铜（铝）芯线BVR 聚氯乙烯绝缘铜（铝）芯软线BVV（BLVV）铜（铝）芯聚氯乙烯绝缘和护套线欢迎共阅RVB 铜芯聚氯乙烯绝缘平行软线RVS 铜芯聚氯乙烯绝缘绞型软线RV 铜芯聚氯乙烯绝缘软线RX、RXS 铜芯、橡胶棉纱编织软线5、导线根数的表示方法：只要走向相同，无论导线的根数多少，都可以用一根图线表示一束导线，同时在图线上打上短斜线表示根数；也可以画一根短斜，在旁边标注数字表示根数，所标注的数字不小于3，对于2根导线，可用一条图线表示，不必标注例：其中：BV22.5PE2.5QA光源的类型拼音代号英文代号白炽灯 B IN荧光灯Y FL卤（碘）钨灯L IN汞灯G Hg钠灯N Na氖灯Ne电弧灯ARC红外线灯IR紫外线灯UV2、灯具的类型及代号灯具的类型拼音代号英文代号普通吊灯P壁灯 B花灯H吸顶灯 D柱灯Z卤钨探照灯L投光灯T工厂灯G防水、防尘灯 F例：X2其中：X2 表示配电箱编号表示配电箱的型号12 表示配电箱的功率表示配电箱的进箱导线代号3、开关及熔断器的标注格式：a 或a-b-c/i设备编号设备型号整定电流额定电流当需要标注引入导线时格式为：欢迎共阅a例： 3其中： 3 表示开关编号HH3-100/3 表示开关的型号100 表示开关的额定电流为100A80 表示开关的整定电流为80A4、照明灯具的标注格式：a- b f其中： a 灯具数量dl24图结合起来看，安装接线图找接线位置，电气原理图分析工作原理。
