PID控制器是一种常用的闭环控制方案，它通过对系统的误差进行反馈调整，以实现
目标状态的控制。
PID控制器由三个控制参数组成：比例系数（Proportional）、积分
时间（Integral）和微分时间（Derivative），因此也称为比例-积分-微分控制器。
以下是PID控制器的三个控制参数的作用及其工作原理：
1. 比例系数（P）：P控制器是最基本的控制器，它根据当前误差信号与目标值之间的
差异，产生一个输出量，该输出量与误差成正比。
比例系数越大，控制器对误差的响
应越快，但可能会引起系统震荡。
2. 积分时间（I）：I控制器根据误差信号与目标值之间的积分结果，产生一个输出量，该输出量与系统误差积分成正比。
积分时间越长，控制器对系统的稳态误差越敏感，
但可能会引起系统的超调。
3. 微分时间（D）：D控制器根据误差信号与目标值之间的变化率，产生一个输出量，该输出量与误差变化率成正比。
微分时间越短，控制器对系统的响应越快，但可能会
引起系统噪声的放大。
PID控制器通过对这三个控制参数的调整，可以实现对系统的动态响应性能和稳态精
度的优化。
在实际应用中，需要根据具体的系统特性进行参数调试，以达到最佳的控
制效果。
总之，PID控制器是一种常用的闭环控制方案，具有简单、可靠、易于实现等优点，
在工业自动化、机器人控制、电子设备等领域得到广泛应用。
自动控制原理PID算法知识点总结自动控制原理中，PID（比例-积分-微分）算法是一种广泛应用的控制方法。
它通过比例环节、积分环节和微分环节的组合，实现对控制过程的自动调节。
PID算法的核心是通过反馈控制，使被控对象的输出与期望值之间尽可能地接近。
本文将系统总结PID算法的知识点，包括算法原理、参数调节、应用案例等方面。
一、算法原理PID算法的核心思想是根据误差信号的大小和变化率，综合利用比例、积分和微分三个环节对输出信号进行调节。
具体而言，PID算法根据以下三个参数对输出信号进行计算：1. 比例环节（Proportional）：比例环节根据误差信号的大小与期望值之间的差异，按照一定的比例进行调节。
比例响应快，但可能导致系统的超调和震荡。
2. 积分环节（Integral）：积分环节主要用来消除稳态误差，即在长时间内系统输出值与期望值之间的差异。
积分响应较慢，但能够确保系统稳定性。
3. 微分环节（Derivative）：微分环节根据误差信号的变化率，对系统的输出进行调节。
微分响应快，但可能会放大噪声信号。
通过合理地设置比例、积分和微分三个参数，可以实现系统的稳定性、快速响应和减小超调。
PID算法的数学表达式如下：\[u(t) = K_p * e(t) + K_i * \int_{0}^{t} e(\tau)d\tau + K_d *\frac{de(t)}{dt}\]其中，u(t)为控制器的输出信号，e(t)为误差信号，\(K_p\)为比例系数，\(K_i\)为积分系数，\(K_d\)为微分系数。
二、参数调节PID控制器的性能取决于比例、积分和微分三个参数的设置。
合理的参数选择可以实现系统的快速响应和稳定性。
常用的参数调节方法包括手动调节、经验调参和自整定方法。
1. 手动调节：通过设置比例系数、积分系数和微分系数的大小，对控制器的性能进行调优。
手动调节需要经验和工程实践支持，能够满足基本的控制需求。
PID调节概念及基本原理PID调节是一种常用的闭环控制算法，用于实现对控制对象的稳定控制和精确调节。
PID是Proportional-Integral-Derivative的缩写，即比例积分微分控制。
PID调节的基本原理是根据反馈信号与设定值之间的误差，以及误差的变化率进行计算，最终得到控制信号，使系统的输出与设定值之间的误差减小到最小，并保持稳定。
在PID调节中，比例控制的作用是根据反馈信号与设定值之间的差距来生成控制信号。
比例增益可以控制系统的响应速度，比例控制会根据误差大小放大或缩小输出信号，使系统更快地接近设定值。
然而，仅仅使用比例控制可能会导致系统产生超调或振荡。
为了消除超调和振荡，积分控制被引入。
积分控制通过对误差的累积进行补偿，使系统在长时间的运行中与设定值更为接近。
积分增益可以根据误差的累积程度来调整。
在实际应用中，往往只使用比例和积分控制还不够，这是因为比例控制对于系统的响应速度有明显的影响，积分控制对于消除稳态误差有很好的效果，但过分强调积分控制会导致系统的反应过慢。
为了进一步提高控制系统的性能，导数控制被引入。
导数控制根据误差的变化率来生成控制信号，它可以对系统的短期响应速度进行调整。
通过根据误差变化率来调整输出信号，导数控制可以使系统对于快速变化的设定值更为敏感。
然而，导数控制对于测量误差的噪声十分敏感，因此很少单独使用。
PID调节通过比例、积分和导数控制的相互作用来实现对控制系统的精确调节和稳定控制。
比例控制负责快速响应设定值的变化，积分控制消除稳态误差，导数控制提高系统对于快速变化的响应速度。
PID调节的输出信号可以表示为：u(t) = Kp * e(t) + Ki * ∫ e(t)dt + Kd * de(t)/dt其中，u(t)为输出信号，Kp、Ki、Kd分别为比例、积分和导数增益，e(t)为误差，de(t)/dt为误差的变化率。
PID控制器的参数调整是一个重要的过程，合适的参数可以使系统响应速度快、稳定性好，而参数不当则可能导致系统不稳定或者反应缓慢。
PID调节概念及基本原理PID调节是一种常用的自动控制算法，它可以对系统进行精确的控制，使系统输出能够准确地达到期望值。
PID是Proportional-Integral-Derivative的缩写，分别代表了比例、积分和微分三个部分。
PID调节的基本原理是根据系统的误差信号来调整控制器的输出信号，以达到使系统输出与期望值接近的目的。
具体来说，PID控制器通过比较系统输出与期望值之间的差别，计算出一个调节量，然后将这个调节量与系统输出进行相加，并作为系统的控制信号输出。
其中，比例部分的作用是根据误差信号的大小来调整输出信号的大小。
比例控制器的输出量与误差信号成正比，误差越大，输出量也就越大。
积分部分的作用是根据误差信号的时间积累来调整输出信号的大小。
积分控制器的输出量与误差信号的积分值成正比，即输出量与误差信号的累计值成正比。
积分控制器可以消除系统的静差，即系统输出不再偏离期望值。
微分部分的作用是根据误差信号的变化率来调整输出信号的大小。
微分控制器的输出量与误差信号的导数成正比，即输出量与误差信号的变化率成正比。
微分控制器可以预测系统输出的变化趋势，使得控制器能够更快地对系统进行调节。
PID调节将这三个部分的输出信号相加得到最终的控制信号，从而实现对系统的精确调节。
具体的调节过程如下：首先，根据系统输出与期望值的差别计算出误差信号；然后，分别对误差信号进行比例、积分和微分的调节，得到三个部分的输出量；最后，将三个部分的输出量相加得到最终的控制信号，输出给系统进行控制。
在PID调节中，三个部分的参数是需要根据具体系统的特性和要求进行调整的。
比例参数Kp决定了比例控制的强度，过大或过小都会导致系统的不稳定。
积分参数Ki用于调节系统的静差，过大或过小都会导致系统的振荡。
微分参数Kd用于调节系统的动态性能，过大或过小都会导致系统的超调或响应时间过长。
总结起来，PID调节是一种基于误差信号的自动控制算法，通过比例、积分和微分三个部分的调节，使系统的输出与期望值接近。
PID 控制的基本原理及离散算法1 PID 控制的基本概念PID 控制是控制工程中技术成熟且应用广泛的一种控制策略。
经过长期的工程实践，已经形成了一套完整的PID 控制方法和典型结构，不仅适用于数学模型已知的控制系统，而且对于数学模型难以确定的工业过程也可以应用。
PID 控制参数整定方便，结构改变灵活，在众多工业过程控制中取得了满意的应用效果。
在闭环负反馈控制系统中，系统的偏差信号e(t)是系统进行控制的最基本的原始信号。
为了提高控制系统的性能指标，可以对偏差信号e(t)进行改造，使其按照某种函数关系进行变化，形成所需要的控制规律u(t)，从而使控制系统达到所要求的性能指标，即()()[]t e f t u =所谓PID 控制，就是对偏差信号e(t)进行“比例加积分加微分”形式的改造，形成新的控制规律u(t)。
即()()()()++=∫dt t de T d e T t e K t u dti p 01ττ ()()()dtt de T K d e T K t e K dp tip p ++=∫ττ 其中：()t e K p 是比例控制部分，p K 称为比例常数； ()∫tip d e T K 0ττ是积分控制部分，iT 称为积分时间常数；()dtt de T K dp 是微分控制部分，d T 称为微分时间常数。
在零初始条件下，将上式两边取拉普拉斯变换，可得()()()()s sE T K s E sT K s E K s U d p i p p ++=基于PID 控制的闭环负反馈控制系统的传递函数方块图如图1所示。
图1 基于PID 控制的闭环负反馈控制系统2 PID 控制的离散算法（1）位置式算法设采样周期为T ，将前述PID 控制规律u(t)进行离散化处理，可得PID 控制的第k 个采样周期的位置式离散算法()k u 为()()()()()[]10−−++=∑=k e k e TT K j e T T K k e K k u d p kj ip p()()()()[]10−−++=∑=k e k e K j e K k e K d kj i p其中：比例控制部分()t e K p 离散化为()k e K p 。

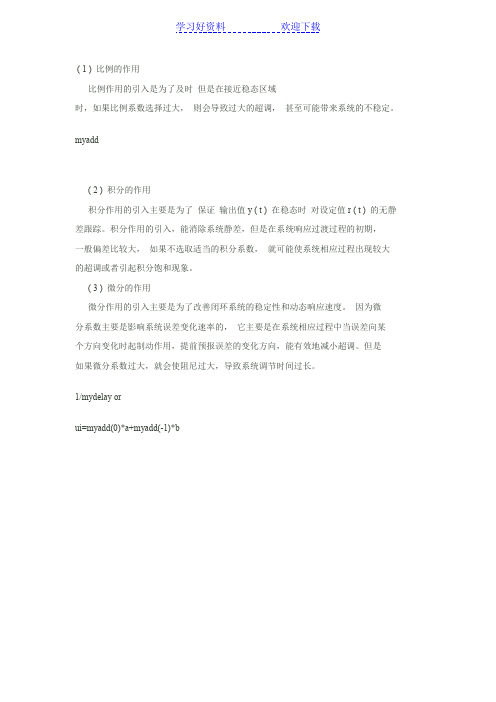

( 1 ) 比例的作用比例作用的引入是为了及时但是在接近稳态区域时，如果比例系数选择过大，则会导致过大的超调，甚至可能带来系统的不稳定。
myadd( 2 ) 积分的作用积分作用的引入主要是为了保证输出值y ( t ) 在稳态时对设定值r ( t ) 的无静差跟踪。
积分作用的引入，能消除系统静差，但是在系统响应过渡过程的初期，一般偏差比较大，如果不选取适当的积分系数，就可能使系统相应过程出现较大的超调或者引起积分饱和现象。
( 3 ) 微分的作用微分作用的引入主要是为了改善闭环系统的稳定性和动态响应速度。
因为微分系数主要是影响系统误差变化速率的，它主要是在系统相应过程中当误差向某个方向变化时起制动作用，提前预报误差的变化方向，能有效地减小超调。
但是如果微分系数过大，就会使阻尼过大，导致系统调节时间过长。
1/mydelay orui=myadd(0)*a+myadd(-1)*b微分除掉剩下PI.ui=myadd(0)*a+myadd(-1)*bPID控制器参数的工程整定方法，主要有临界比例法、反应曲线法和衰减法。
三种方法各有其特点，其共同点都是通过试验，然后按照工程经验公式对控制器参数进行整定。
但无论采用哪一种方法所得到的控制器参数，都需要在实际运行中进行最后调整与完善。
现在一般采用的是临界比例法。
利用该方法进行PID控制器参数的整定步骤如下：(1)首先预选择一个足够短的采样周期让系统工作﹔(2)仅加入比例控制环节，直到系统对输入的阶跃响应出现临界振荡，记下这时的比例放大系数和临界振荡周期﹔(3)在一定的控制度下通过公式计算得到PID控制器的参数。
PID参数的设定：是靠经验及工艺的熟悉，参考测量值跟踪与设定值曲线，从而调整P\I\D的大小。
PID控制器参数的工程整定,各种调节系统中P.I.D参数经验数据以下可参照：温度T: P=20~60%,T=180~600s,D=3-180s压力P: P=30~70%,T=24~180s,液位L: P=20~80%,T=60~300s,流量L: P=40~100%,T=6~60s。
离散化PID入门
本节内容
1.PID基础知识
2.离散化PID
1.PID基础知识
PID调节器出现于上世纪30年代。
所谓PID控制，就是对偏差进行比例、积分和微分的控制。
PID由3个单元组成，分别是比例（P）单元、积分（I）单元、微分（D）单位。
在工
程实践中，一般P是必须的，所以衍生出许多组合的PID控制器，如PD、PI、PID等。
PID形象表达
2.离散化PID
在我们的微处理器里面，因为控制器是通过软件实现其控制算法的，所以必须对模拟调节器进行离散化处理，这样它只需根据采样时刻的偏差值计算控制量。
因此，我们需要使用离散的差分方程代替连续的微分方程。
假定采样时间很短时（比如10ms），可做如下处理：
1) 用一介差分代替一介微分；
2) 用累加代替积分。
谢谢大家。
自动控制原理PID控制知识点总结在自动控制领域中，PID控制是一种常用的控制策略，它能够在系统的稳态和动态性能之间取得良好的平衡。
PID控制的全称为比例-积分-微分控制，它基于系统反馈误差的大小来调整输出信号，以实现对被控对象的精确控制。
本文将对PID控制的原理以及其中涉及的关键知识点进行总结和概述。
I. PID控制的基本原理PID控制的基本原理可以用下述控制方程来表示：u(t) = Kp * e(t) + Ki * ∫e(t)dt + Kd * de(t)/dt其中，u(t)为控制器的输出信号，e(t)为系统的误差信号，Kp、Ki和Kd分别是控制器的比例、积分和微分增益。
PID控制器根据误差信号的大小和变化率来调整输出信号，从而使系统达到期望的控制效果。
1. 比例控制（Proportional Control）比例控制是PID控制的基础，它根据误差信号的大小与比例增益Kp的乘积来调整输出信号。
比例控制能够通过增大或减小输出信号来减小误差，但它无法使系统完全趋于稳定，且可能导致系统出现震荡现象。
2. 积分控制（Integral Control）积分控制是为了解决比例控制无法使系统稳定的问题而引入的。
积分控制使得输出信号与误差信号的积分有关，即将误差信号累积起来并与积分增益Ki相乘，从而减小系统的静态误差。
然而，积分控制也可能导致系统出现过冲和超调的问题。
3. 微分控制（Derivative Control）微分控制是为了解决积分控制可能导致的过冲问题而引入的。
微分控制考虑了误差信号的变化率，通过乘以误差信号的导数与微分增益Kd的乘积来调整输出信号。
微分控制能够提高系统的动态响应速度和稳定性，但也可能增加系统对噪声的敏感性。
II. PID控制的关键知识点1. 设计PID控制器的方法PID控制器的设计方法有多种，常见的方法包括经验调参法、Ziegler-Nichols方法和模型基准方法等。
根据不同的实际应用场景和系统特性，选择合适的设计方法能够提高系统的控制性能。
pid控制的基本原理PID控制的基本原理。
PID控制是一种常见的控制算法，它在工业控制、自动化系统以及机器人等领域得到了广泛的应用。
PID控制器由比例（P）、积分（I）和微分（D）三部分组成，它通过对系统的反馈信号进行处理，实现对系统的精确控制。
下面将详细介绍PID控制的基本原理。
1. 比例控制（P）。
比例控制是PID控制器中最基本的部分，它根据系统的误差信号来调整控制输出。
比例控制的原理是，控制输出与误差信号成正比，即误差信号越大，控制输出也越大。
比例控制可以快速地对系统进行调节，但存在稳定性差和超调量大的缺点。
2. 积分控制（I）。
积分控制用于消除系统的静态误差，它对系统的误差信号进行积分运算，将历史误差的累积值作为控制输出。
积分控制可以消除系统的稳态误差，提高系统的稳定性和精度，但容易导致系统的超调和振荡。
3. 微分控制（D）。
微分控制通过对系统的误差信号进行微分运算，来预测系统未来的变化趋势，从而提前调整控制输出。
微分控制可以抑制系统的振荡和超调，提高系统的动态响应速度，但对噪声信号非常敏感，容易导致控制器的抖动。
4. PID控制器的工作原理。
PID控制器将比例、积分和微分三部分结合起来，综合考虑系统的静态特性、动态特性和稳定性，实现对系统的精确控制。
在实际应用中，可以通过调节PID控制器中的比例系数、积分时间和微分时间等参数，来实现对不同系统的优化控制。
5. PID控制的应用。
PID控制在工业控制、自动化系统以及机器人等领域有着广泛的应用。
例如，在温度控制系统中，可以利用PID控制器实现对温度的精确控制；在机器人运动控制中，可以利用PID控制器实现对机器人姿态的稳定控制；在飞行器的姿态控制中，也可以利用PID控制器实现对飞行器的精确控制。
总之，PID控制是一种简单而有效的控制算法，它通过比例、积分和微分三部分的组合，实现对系统的精确控制。
在实际应用中，需要根据具体的系统特性和控制要求，合理调节PID控制器的参数，才能实现最佳的控制效果。
PID控制的基本原理及应用1. 简介PID控制是一种常用的闭环控制方法，广泛应用于工业自动化、机械控制以及电子设备等领域。
PID控制器根据系统的反馈信号和给定的参考输入信号，通过比较两者的差异来调整系统的输出，使系统的输出与给定的目标值尽可能一致。
2. PID控制的基本原理PID控制器由三个组成部分组成，包括比例（P）、积分（I）和微分（D）三个控制元素。
下面将介绍每个控制元素的基本原理。
2.1 比例控制（P）比例控制是PID控制器的基础部分，它根据系统输出与目标值之间的差异进行调整。
比例控制器的输出正比于这个差异，如果系统的输出偏离目标值较多，比例控制器的输出也会相应增加。
比例控制可以使系统快速接近目标值，但无法消除稳态误差。
2.2 积分控制（I）积分控制器通过累积系统输出与目标值之间的误差来调整系统的输出。
积分控制器的输出正比于误差的积分，它可以消除稳态误差，并帮助系统更快地达到目标值。
然而，过多的积分作用可能导致系统不稳定。
2.3 微分控制（D）微分控制器通过监测系统输出与目标值之间的变化率来调整系统的输出。
微分控制器的输出反比于误差的变化率，它可以减小系统的超调和稳定系统输出。
然而，微分控制器对信号噪声敏感，过大的微分作用可能导致系统震荡。
3. PID控制的应用PID控制器在工业自动化和机械控制方面有广泛的应用。
下面列举了几个常见的应用领域。
3.1 温度控制PID控制器在温度控制方面应用广泛。
通过测量温度传感器的反馈信号和设定的目标温度，PID控制器可以调整加热或冷却设备的输出，使系统保持在目标温度范围内。
3.2 速度控制PID控制器在电机速度控制方面应用广泛。
通过测量电机转速的反馈信号和设定的目标转速，PID控制器可以调整电机控制信号，实现精确的速度控制。
3.3 液位控制PID控制器在液位控制方面也有应用。
通过测量液位传感器的反馈信号和设定的目标液位，PID控制器可以调整液位控制阀门的开度，以实现液位的稳定控制。
