solidworks布局草图的作用

SolidWorks 草图布局和绘制技巧总结SolidWorks 草图布局和绘制技巧总结SolidWorks草图布局和绘制技巧总结2010-07-1615:52窗口的分割:双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器，如图1所示;图1分割图形窗口和左侧窗口改变模型旋转中心:单击"旋转视图"按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转;关联的自定义属性:在零件模板中设置零件的自定义属性:"文件"è"属性"，在"指定配置"标签中可以设置零件的一些属性，如零件代号、表面处理等参数，这些参数可以和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

如图2;质量特性可以作为自定义属性:零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

如图2;图2模型的自定义属性和材料明细表、标题栏的关联零件文件的大小:零件文件在特征压缩状态和正常状态下保存时文件的大小不同，所有特征被压缩后保存文件大约可以节省20%~80%的磁盘空间;绘制草图时最好关闭网格捕捉;绘制草图的最佳步骤应该是:绘制草图形状，其次确定草图各元素间的几何关系、位置关系和定位尺寸，最后标注草图的形状尺寸;绘制垂直或平行线:保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段;判断欠定义元素:草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系;绘制直线到绘制切弧的切换:从绘制直线转到绘制圆弧状态，可以不用按"A"键:在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态;利用三点标注角度:先选择顶点，再分别选择角度的另两个端点，确定尺寸位置;标注圆弧长度:先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置;输入尺寸时给定尺寸的数据单位:如果不给定数据单位,则使用已经设定的默认单位;当指定单位时，系统自动按指定单位换算成默认单位。

1。镜向现有草图实体 2。应用实例 3。动态镜向实体
1-7
5.1.6 线性草图阵列
当草图实体按照一定的规律排列时，就可以使用草图阵列来 生成草图，“线性草图阵列”命令用于沿一个或者两个 方向线性阵列所选定的草图实体，下面介绍该命令的使 用方法。
1。“线性草图阵列”命令 2。指定阵列方向
1-8
5.1.7 圆周草图阵列
“等距实体”命令按设定的距离等距一个或多个草图实体、 所选模型边线等，以生成草图实体。例如，可以等距诸 如样条曲线或圆弧、模型边线组、环等类型的草图实体 。需要注意的是，不论等距现有草图实体还是等距模型 上的元素，必须在“绘制草图”状态下进行。
1。等距草图实体 2。等距模型元素
1-5
5.1.4 转换实体引用
“圆周草图阵列”命令用于在一个圆周上复制已有的草图实 体。需要为“圆周草图阵列”选择中心点和阵列草图实 体间的角度。该命令的使用方法同特征里的“圆周阵列 ”命令相似。
1-9
5.2 草图绘制辅助工具
在草图绘制过程中，SolidWorks提供了一些辅助的工具，来 帮助用户进行绘制草图，从而提高草图的准确性。本节 主要介绍在绘制草图过程中的一些辅助操作，以提高绘 制草图的效率和质量。通过本节，读者将学习快速捕捉 、推理指针、推理线和网格线的使用方法。
1-2
5.1.1 圆角
“圆角”命令在两个草图实体的交叉处剪裁掉角部；对于非 交叉实体，将以设定圆弧过渡，从而生成一个切线弧。
1-3
5.1.2 倒角
“倒角”命令在两个草图实体的交叉处剪裁掉角部；对于非 交叉实体，将以设定倒角过渡。“倒角”命令的使用方 法同“圆角”命令相似。
1-4
5.1.3 等距实体
“转换实体引用”命令通过投影一边线、环、面、曲线、或 外部草图轮廓线、一组边线或一组草图曲线到草图基准 面上，以在草图中生成一条或多条曲线。通俗的理解就 是将所选元素（草图实体或者模型上的元素）投影到所 选的草图绘制平面上，作为草图里的草图实体存在。需 要注意的是：使用“转换实体引用”必须在“绘制草图 ”状态下使用。下面通过几个例子介绍该命令的使用方 法。

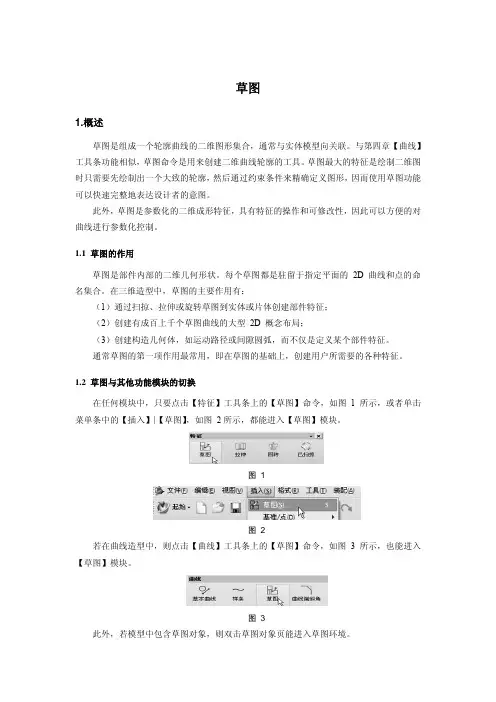

草图1.概述草图是组成一个轮廓曲线的二维图形集合，通常与实体模型向关联。

与第四章【曲线】工具条功能相似，草图命令是用来创建二维曲线轮廓的工具。

草图最大的特征是绘制二维图时只需要先绘制出一个大致的轮廓，然后通过约束条件来精确定义图形，因而使用草图功能可以快速完整地表达设计者的意图。

此外，草图是参数化的二维成形特征，具有特征的操作和可修改性，因此可以方便的对曲线进行参数化控制。

1.1 草图的作用草图是部件内部的二维几何形状。

每个草图都是驻留于指定平面的 2D 曲线和点的命名集合。

在三维造型中，草图的主要作用有：（1）通过扫掠、拉伸或旋转草图到实体或片体创建部件特征；（2）创建有成百上千个草图曲线的大型 2D 概念布局；（3）创建构造几何体，如运动路径或间隙圆弧，而不仅是定义某个部件特征。

通常草图的第一项作用最常用，即在草图的基础上，创建用户所需要的各种特征。

1.2 草图与其他功能模块的切换在任何模块中，只要点击【特征】工具条上的【草图】命令，如图1所示，或者单击菜单条中的【插入】|【草图】，如图2所示，都能进入【草图】模块。

图 1图 2若在曲线造型中，则点击【曲线】工具条上的【草图】命令，如图3所示，也能进入【草图】模块。

图 3此外，若模型中包含草图对象，则双击草图对象页能进入草图环境。

1.3 草图与特征草图在ＵＧ中被视为一种特征，每创建一个草图，【部件导航器】都将添加一个对应的草图特征。

如图4所示，在绘图区中的草图（三角形）与左边【部件导航器】中的【Sketch(1)】相对应。

因此，部件导航器所支持的任何编辑功能对草图同样有效。

图 41.4 草图与层NX设计了关联到图层的草图的行为。

草图位于创建草图时的工作层上，一个草图必须且只能位干一个图层上，草图对象不会横跨多个图层。

草图和图层按以下方法交互。

（1）选择草图使其活动时，草图所驻图层自动成为工作图层。

（2）停用某一草图时，草图图层的状态由【草图首选项】对话框上的【保存图层状态】选项决定（参考1.6节草图参数预设置）。

将草图线段约束为 对称关系。
尺寸标注
对草图线段进行长 度或角度的标注。
草图编辑与修改
修剪工具
用于修剪草图线段，可 以选择要保留的部分或
全部删除。
延伸工具
用于延伸草图线段，可 以选择延伸到指定的点
或线。
移动工具
镜像工具
用于移动草图线段，可 以选择整体移动或部分
移动。
用于镜像复制草图线段， 可以选择水平或垂直镜
尺寸和约束
为零件添加必要的尺寸和约束 条件，确保零件的准确性和可 制造性。
确定设计需求
明确零件的功能和性能要求， 以及相关的约束条件。
特征建模
利用SolidWorks的特征建模工 具，如拉伸、旋转、扫描等， 将草图转化为三维模型。
渲染与工程图
对零件进行渲染以展示外观效 果，并生成工程图纸用于生产 制造。
THANKS FOR WATCHING
感谢您的观看
特征创建
根据草图，通过拉伸、旋转等操作创建3D模型。
基础特征应用
了解并掌握如拉伸、旋转、扫描等基础特征命令的使用。
案例二：复杂装配体设计
总结词
学习如何将多个零件组装成一个复杂的装配 体
零件组装
了解如何将多个零件导入装配体中，并学习 如何进行装配约束。
装配约束
掌握各种装配约束命令，如标准配合、高级 配合等。
特征重排序和移动
通过重新排序和移动特征来更改实体生成顺 序和位置。
特征阵列和镜像
通过阵列和镜像现有特征来快速创建多个相 同或对称的实体。
特征识别和编辑
使用SolidWorks的特征识别和编辑工具， 对现有特征进行修改和编辑。
03 零件与装配体设计
零件设计流程

是很有用的，因为在零件早期设计阶段的大部分时间里，并没有足够的信息来完全定义草图。随 着设计的深入，会逐步得到更多有用的信息，可以随时为草图添加其他定义。欠定义的草图几何
体是蓝色的（默认设置）。
2.完全定义 草图具有完整的信息。完全定义的草图几何体是黑色的（默认设置）。一般来 说，当零件完成最终设计要进行下一步的加工时，零件的每一个草图都应该是完全定义的。
控制设计意图的因素 在草图中，可以通过以下两种途径捕捉和控制设计意图。 1.草图的几何关系 在草图元素之间创建几何关系，例如平行、共线、垂直或同心等。
2.尺寸 草图中的尺寸用于定义草图几何体的大小和位置，可以添加线性尺寸、半径尺寸、
直径尺寸以及角度尺寸。 为了完全定义草图，并且捕捉所有希望的设计意图，要求设计人员能够正确理解和合理应
线、圆弧、圆和椭圆。绘制草图是一个动态的过程，光标的反馈使这个过程变得很容易。 默认平面 在创建草图前，用户必须选择一个草图平面。系统默认提供三个基准面，分别是
前视基准面、上视基准面和右视基准面。
草图指示器 当草图被激活或打开时，【确认角】显示两个符号：一个符号是类似于草图绘 制工具按钮的草图符号，另一个是红色的取消符号。单击草图符号保存对草图所做的任何修改并
多边形
圆角和倒角
11
快捷键及设置
系统默认的一些常用快捷键介绍： Esc键
Ι © Dassault Systèmes Ι Confidential Information Ι
结束绘制直线指令 【撤消】 【重做】 恢复前一步的操作 重复上一个命令 剪切
Ctrl +Z Ctrl +Y Enter Ctrl +X
10
草图基本命令
圆心/起、终点 圆弧、切线弧、 3点圆弧

第二章草图基本绘制与编辑本章提要：草图一般由点、线、圆弧和抛物线等基本图形构成的封闭和不封闭的几何图形，是三维实体建模的基础。

SOLIDWORKS中的大部分特征都是从2D 草图绘制开始的，草图绘制在该软件的使用过程中占据着重要的地位。

本章将详细介绍草图的基本绘制与编辑方法。

内容要点：●草图绘制基本知识●草图绘制方式●草图编辑工具●草图尺寸标注2.1 草图绘制基础知识草图是一个平面轮廓，用于定义特征二点界面形状、尺寸和位置。

通常，SOLIDWORKS 的模型创建都是从绘制二维草图开始的，然后生成基体特征，并在模型上添加更多的特征。

所以，能够熟练地使用草图绘制工具绘制草图是一件非常重要的事2.1.1 进入与退出草图设计环境要绘制二维草图，必须得进入草图绘制状态。

草图必须在平面上绘制，这个平面可以是基准面，也可以是三维模型上的平面。

进入草图绘制状态步骤如下：步骤一：启动SolidWorks2017软件后，选择菜单栏中的【文件】→【新建】命令按钮，系统会弹出如图2.2.1.1所示的“新建SolidWorks文件”对话框；选择“零件”模板，单击【确定】按钮，系统将会自动进入零件建模环境。

图2.1.1.1 “新建SolidWorks文件”对话框步骤二：选择菜单栏中的【插入】→【草图绘制】命令，或者单击【草图】工具栏上的【草图绘制】按钮，然后用鼠标左键选择绘图区中的3个基准面之一作为草图基准面，系统会自动进入草图设计环境，如图2.1.1.2所示。

图2.1.1.2 草图设计环境退出草图绘制的方式主要有以下这3种：（1）在绘制草图的过程中，单击【草图】工具栏上的【退出草图】按钮，退出草图绘制状态。

（2）在绘制草图的过程中，绘图区的右上角会出现如图2.1.1.3所示的提示图标，单击绘制草图中右上角图标，退出草图绘制状态。

图2.1.1.3 绘制草图中右上角图标单击绘制草图中右上角图标，会弹出提示对话框，提示是否丢弃对草图所作的更改，如图2.1.1.4所示。

操作形成三维模型的征。因此，
绘制草图是SolidWorks建模的基
础工作。
2
2.1 草图概述
• 草图绘制平面 • 草图绘制流程
3
2.1.1 草图绘制平面
• 默认基准面 • 模型表面 • 参考基准面
4
2.1.2草图绘制流程
• (1) 新建文件，指定绘图平面
5
2.1.2草图绘制流程
• (2) 进入草图绘制环境
第2章 SolidWorks草图
1
引 例
在医院里常采用CT机对人体 进行断面扫描，实际上是将三维 实体离散化的过程。与此相反，
在机械制造系统中的快速成型机
则采用分层堆积的方法来快速构
建三维实体。SolidWorks软件里
也采用了类似快速成型机的原理，
在构建三维模型时通常先绘制二
维草图，然后采取拉伸或切除等
要选择的实体
所产生的几何关系
一条或多条直线，两个或多个点
两条或多条直线 两个或多个圆弧
直线会变成水平或竖直（由当前草图的空间 定义），而点会水平或竖直对齐
实体位于同一条无限长的直线上
实体会共用相同的圆心和半径
两条直线
两条直线相互垂直
两条或多条直线
实体相互平行
圆弧、椭圆和样条曲线，直线和圆 两个实体保持相切 弧，直线和曲面或三维草图中的曲 面
6
2.1.2草图绘制流程
• (3) 绘图
7
2.1.2草图绘制流程
• (4) 尺寸标注
8
2.1.2草图绘制流程
• (5) 生成草图特征
9
2.2 草图图元绘制与编辑
• 草图绘制工具 • 草图编辑工具
10
2.2.1 草图绘制工具

solidworks草图绘制高级应 用
目录
• 草图绘制基础 • 草图绘制技巧 • 草图绘制进阶 • 草图绘制实例 • 草图绘制高级应用
01
草图绘制基础
草图元素介绍
圆
在草图中绘制圆，可以选择圆 心和半径，也可以选择通过三 点或与现有直线相切。
中心线
在草图中绘制中心线，可以选 择起点和终点，也可以选择通 过两点或与现有直线平行。
草图结构。
03
剖面属性
用户可以通过修改剖面线的属性来改变剖面的样式，例如剖面线的颜色、
线型和宽度等。此外，用户还可以通过添加标签和注释来进一步说明剖
面的含义和用途。
草图动态尺寸
动态尺寸
在草图绘制中，动态尺寸是一种非常有用的功能，它可以根据草图中的几何关系自动调整尺寸的大小。通过设置动态 尺寸，用户可以快速创建符合特定要求的草图形状。
尺寸关系
用户可以通过设置尺寸关系来控制动态尺寸的变化。例如，用户可以设置两个尺寸之间的比例关系，或者设置一个尺 寸的最大值或最小值。
尺寸驱动
当用户修改草图中的几何形状时，动态尺寸会自动更新以反映新的几何关系。这使得用户可以更加高效 地创建符合要求的草图形状，而无需手动调整每个尺寸。
草图参数化设计
参数化设计
参数化设计的优势在于它可以大大提 高草图绘制的效率和灵活性。通过修 改参数的值，用户可以快速地更新整 个草图的形状，而无需手动调整每个 几何元素。此外，参数化设计还可以 方便地进行草图的复制、修改和定制 ，以满足不同的设计需求。
04
草图绘制实例
实例一：绘制复杂二维图形
总结词
掌握复杂二维图形的绘制技巧
02
草图绘制技巧
草图捕捉与对齐

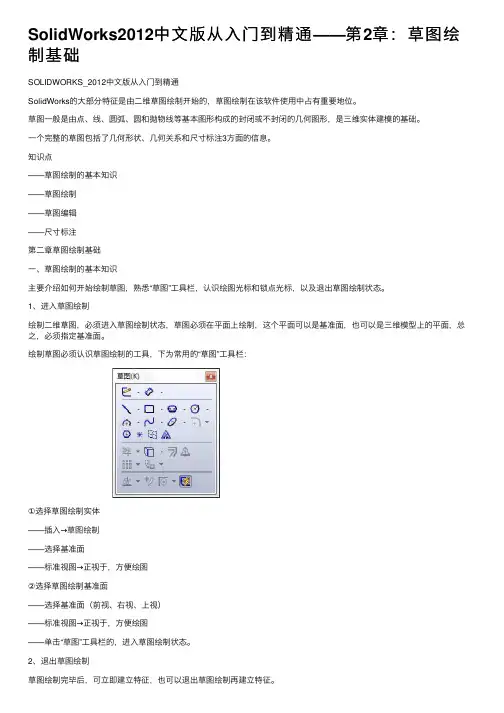

SolidWorks2012中⽂版从⼊门到精通——第2章：草图绘制基础SOLIDWORKS_2012中⽂版从⼊门到精通SolidWorks的⼤部分特征是由⼆维草图绘制开始的，草图绘制在该软件使⽤中占有重要地位。

草图⼀般是由点、线、圆弧、圆和抛物线等基本图形构成的封闭或不封闭的⼏何图形，是三维实体建模的基础。

⼀个完整的草图包括了⼏何形状、⼏何关系和尺⼨标注3⽅⾯的信息。

知识点——草图绘制的基本知识——草图绘制——草图编辑——尺⼨标注第⼆章草图绘制基础⼀、草图绘制的基本知识主要介绍如何开始绘制草图，熟悉“草图”⼯具栏，认识绘图光标和锁点光标，以及退出草图绘制状态。

1、进⼊草图绘制绘制⼆维草图，必须进⼊草图绘制状态，草图必须在平⾯上绘制，这个平⾯可以是基准⾯，也可以是三维模型上的平⾯，总之，必须指定基准⾯。

绘制草图必须认识草图绘制的⼯具，下为常⽤的“草图”⼯具栏：①选择草图绘制实体——插⼊→草图绘制——选择基准⾯——标准视图→正视于，⽅便绘图②选择草图绘制基准⾯——选择基准⾯（前视、右视、上视）——标准视图→正视于，⽅便绘图——单击“草图”⼯具栏的，进⼊草图绘制状态。

2、退出草图绘制草图绘制完毕后，可⽴即建⽴特征，也可以退出草图绘制再建⽴特征。

退出草图的⽅法有下列⼏种：——插⼊→退出草图——单击“标准”⼯具栏的（重建模型）按钮——单击“草图”⼯具栏的（退出草图）按钮——利⽤图形区确认⾓落的图标，在右上⾓，单击它就能退出草图绘制状态3、草图绘制⼯具草图⼯具栏主要包括4⼤类：草图绘制、实体绘制、标注⼏何关系、草图编辑⼯具3-1草图绘制命令按钮按⽐例缩放实体旋转实体伸展实体草图图⽚3平⾏四边形直槽⼝中⼼点直槽⼝中⼼点圆弧槽⼝多边形周边圆圆⼼切线弧三点圆弧椭圆部分椭圆抛物线样条曲线曲⾯上样条曲线⽅程式驱动曲线点中⼼线3-4草图编辑⼯具命令按钮4、绘图光标和锁点光标在绘制草图实体或编辑草图实体时，光标会根据所选择的命令，在绘图时变为相应的图标，以⽅便⽤户了解绘制或者编辑该类型的草图。

SolidWorks 草图布局和绘制技巧总结SolidWorks 草图布局和绘制技巧总结SolidWorks草图布局和绘制技巧总结2010-07-1615:52窗口的分割:双击或拖动窗口分栏线，可以将同一窗口进行分割，以便于在不同的窗口中观看模型的不同视图。

对左侧窗口进行分割可以同时显示不同的内容，如FeatureManager设计树、PropertyManager属性管理器或ConfigurationManager配置管理器，如图1所示;图1分割图形窗口和左侧窗口改变模型旋转中心:单击"旋转视图"按钮，使旋转视图命令激活，在图形区域选择模型的顶点、边或面可以使模型绕所选择的对象旋转;关联的自定义属性:在零件模板中设置零件的自定义属性:"文件"è"属性"，在"指定配置"标签中可以设置零件的一些属性，如零件代号、表面处理等参数，这些参数可以和装配图的材料明细表以及图纸的标题栏相关，并自动添加到工程图或材料明细表。

如图2;质量特性可以作为自定义属性:零件的质量特性如密度、质量、体积等可以作为零件的自定义属性。

如图2;图2模型的自定义属性和材料明细表、标题栏的关联零件文件的大小:零件文件在特征压缩状态和正常状态下保存时文件的大小不同，所有特征被压缩后保存文件大约可以节省20%~80%的磁盘空间;绘制草图时最好关闭网格捕捉;绘制草图的最佳步骤应该是:绘制草图形状，其次确定草图各元素间的几何关系、位置关系和定位尺寸，最后标注草图的形状尺寸;绘制垂直或平行线:保持一条直线处于选择状态，使用直线绘制工具，通过观察系统的推理线可以绘制与被选直线平行或垂直的线段;判断欠定义元素:草图元素很多时，如果不清楚那些元素欠定义，可以拖动蓝色的元素判断该元素需要标注的尺寸或其他几何关系;绘制直线到绘制切弧的切换:从绘制直线转到绘制圆弧状态，可以不用按"A"键:在直线端点附近移动鼠标，系统可以自动转到绘制圆弧状态;利用三点标注角度:先选择顶点，再分别选择角度的另两个端点，确定尺寸位置;标注圆弧长度:先分别选择圆弧的两个端点，然后选择圆弧，确定尺寸位置;输入尺寸时给定尺寸的数据单位:如果不给定数据单位,则使用已经设定的默认单位;当指定单位时，系统自动按指定单位换算成默认单位。

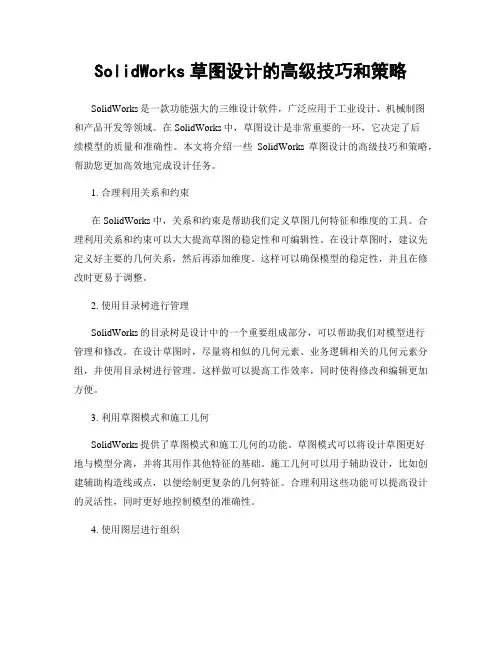

SolidWorks草图设计的高级技巧和策略SolidWorks是一款功能强大的三维设计软件，广泛应用于工业设计、机械制图和产品开发等领域。

在SolidWorks中，草图设计是非常重要的一环，它决定了后续模型的质量和准确性。

本文将介绍一些SolidWorks草图设计的高级技巧和策略，帮助您更加高效地完成设计任务。

1. 合理利用关系和约束在SolidWorks中，关系和约束是帮助我们定义草图几何特征和维度的工具。

合理利用关系和约束可以大大提高草图的稳定性和可编辑性。

在设计草图时，建议先定义好主要的几何关系，然后再添加维度。

这样可以确保模型的稳定性，并且在修改时更易于调整。

2. 使用目录树进行管理SolidWorks的目录树是设计中的一个重要组成部分，可以帮助我们对模型进行管理和修改。

在设计草图时，尽量将相似的几何元素、业务逻辑相关的几何元素分组，并使用目录树进行管理。

这样做可以提高工作效率，同时使得修改和编辑更加方便。

3. 利用草图模式和施工几何SolidWorks提供了草图模式和施工几何的功能。

草图模式可以将设计草图更好地与模型分离，并将其用作其他特征的基础。

施工几何可以用于辅助设计，比如创建辅助构造线或点，以便绘制更复杂的几何特征。

合理利用这些功能可以提高设计的灵活性，同时更好地控制模型的准确性。

4. 使用图层进行组织图层是SolidWorks中用于组织草图几何元素的工具。

通过使用不同的图层，可以将草图的不同部分分开管理，便于控制和编辑。

在设计草图时，可以根据不同的几何特征或设计阶段使用不同的图层，这样可以更好地组织和控制草图。

5. 掌握几何操作和约束工具SolidWorks提供了丰富的几何操作和约束工具，例如镜像、裁剪、偏移等。

熟练掌握这些工具可以帮助我们更快速地完成设计任务，并且实现更复杂的几何特征。

当遇到几何操作和约束的问题时，可以查阅SolidWorks的帮助文档或者参考教程来解决。

6. 使用表达式和全局变量在SolidWorks中，我们可以使用表达式和全局变量来控制和调整草图的尺寸和参数。

SolidWorks中的CAD草图设计技巧SolidWorks是一款广泛应用于机械设计领域的三维计算机辅助设计（CAD）软件。

在SolidWorks中，草图设计是构建三维模型的基础。

本文将介绍一些SolidWorks中的CAD草图设计技巧，以帮助设计师更高效地完成工作。

1. 使用约束和尺寸控制草图的几何形状SolidWorks提供了丰富的约束和尺寸工具，可以用来控制草图的几何形状。

在绘制草图时，确保为每个几何元素应用约束以保持其位置和相对于其他元素的关系。

例如，使用水平和垂直约束来控制直线的方向，使用平行和垂直约束来控制线和面的关系。

此外，使用尺寸工具添加必要的尺寸约束，以确保草图的尺寸满足设计要求。

2. 利用草图编辑工具调整草图形状SolidWorks提供了许多草图编辑工具，可以帮助设计师轻松地调整和修改草图形状。

例如，使用剪切工具可以剪切和删除草图中的多余线段。

使用连接工具可以连接两个或多个线段，以创建复杂的几何形状。

使用偏移工具可以在草图中创建平行的线段。

通过熟练使用这些草图编辑工具，设计师可以更灵活地修改和优化草图。

3. 使用草图库保存和重用常用草图元素SolidWorks允许用户创建和保存草图库，以便随时重用常用的草图元素。

在设计过程中，设计师可以将常用的几何形状、约束和尺寸保存为草图库的内容，并在需要时从草图库中直接拖放到草图中。

这样可以节省大量时间，尤其是当设计师需要频繁使用相似的几何元素时。

4. 使用草图的表面创建功能SolidWorks能够将二维草图转换为三维模型。

在草图设计完成后，设计师可以使用SolidWorks中的表面创建功能将草图转换为实体模型。

根据设计要求，设计师可以选择使用拉伸、旋转、镜像等不同的表面操作工具进行操作，以创建所需的三维模型。

此外，设计师还可以使用填充工具为三维模型添加纹理和颜色，增强模型的表现力。

5. 利用焊缝和孔特征快速创建复杂的几何结构在SolidWorks中，设计师可以使用焊缝和孔特征工具快速创建复杂的几何结构。

solidworks一些小知识SolidWorks是一款广泛应用于机械设计和制造的三维CAD软件。

它具有强大的建模和仿真功能，能够帮助工程师们更高效地进行产品设计和工程分析。

下面将介绍一些SolidWorks的小知识。

1. 特征树：SolidWorks中的特征树是一个按顺序显示设计步骤的列表。

通过特征树，用户可以轻松地添加、编辑和删除特征，如孔、凸台、倒角等。

特征树的存在使得设计修改变得非常方便，能够节省大量的时间和精力。

2. 草图：在SolidWorks中，草图是创建三维模型的基础。

通过绘制线条、弧线、圆等基本几何图形，用户可以创建二维草图。

这些草图可以用来生成各种特征，如拉伸、旋转、镜像等。

草图的灵活性和易用性使得设计师能够快速地构建复杂的模型。

3. 实体建模：SolidWorks提供了多种实体建模工具，如拉伸、旋转、镜像、填充等。

通过这些工具，用户可以将二维草图转换为三维实体。

实体建模过程中，可以根据需要对实体进行修剪、合并、拆分等操作，以得到所需的形状和结构。

4. 装配：SolidWorks的装配功能允许用户将多个零件组装成一个整体。

通过定义零件之间的关系，如配合、约束、居中等，可以确保整体装配的正确性和稳定性。

在装配中，用户可以随时查看和修改各个零件的尺寸、位置和属性，以满足设计要求。

5. 渲染和动画：SolidWorks还提供了渲染和动画功能，可以使设计师以逼真的方式展示产品的外观和功能。

通过添加材质、光源和摄像机，用户可以创建高质量的渲染图像。

同时，通过定义运动轨迹和设置关键帧，用户可以制作出流畅的动画效果，展示产品的运动和操作过程。

6. 仿真分析：SolidWorks的仿真分析功能可以帮助用户评估产品在不同工况下的性能和可靠性。

通过施加载荷、约束和边界条件，可以对零件和装配进行各种静态和动态分析。

仿真分析结果可以帮助用户优化设计、减少试验成本，并确保产品的质量和安全性。

7. 文件管理：SolidWorks提供了强大的文件管理功能，可以帮助用户有效地组织和管理设计文件。

图5.55 右键功能表
图5.56 修改草图尺寸
5.6 特征造型法
四. 特征编辑
单击“编辑定义”， 系统会弹出相应的特 征定义对话框，对生 成特征的方向、深度 等相关属性进行编辑 修改。 修改。 单击“删除”可以删除不需要的特征要素， 单击“删除”可以删除不需要的特征要素，系统会 弹出一个对话框列出将要被删除的特征要素的名称 以及所有相关的特征要素名称供确认删除对象（ 以及所有相关的特征要素名称供确认删除对象（图 57） 5.57）。 更改特征要素的先后顺序，单击某一个特征要素， 更改特征要素的先后顺序，单击某一个特征要素， 可以将其拖拽到其它特征要素之前或之后， 可以将其拖拽到其它特征要素之前或之后，图 5.58 从而可以改变特征要素的先后顺序。 ，从而可以改变特征要素的先后顺序。但是要注意 某些特征要素之间不可意调换先后顺序； ，某些特征要素之间不可意调换先后顺序；而在某 些情况下，调换顺序后， 些情况下，调换顺序后，会得到截然不同的几何模 型。
圆角—选择边线 图a 圆角 选择边线
图b 圆角特征
图c圆角特征对话框 圆角特征对话框
5.6 特征造型法
三.建立特征
7、倒角 倒角特征的操作过程 与圆角相似，单击特 征工具条中的倒角图 标 ， 在倒角特征 对话框中，单击边线 框，然后单击选择如 图 a 所示的一个圆弧边 和一条直线边，对此 两条棱边进行倒角， 设定倒角的距离为 6.00mm ， 倒 角 角 度 为 00mm 45度。如图b，单击 45度 如图b 后的结果如图所示。 后的结果如图所示。
5.6 特征造型法
三.建立特征
1、拉伸凸台/基体 拉伸凸台/ 选取“前视”基准面 作为绘图平面，按照 图 a 所示的尺寸绘制草 图；单击拉伸凸台／ 基体图标 ， 系统在 开启的对话框( c)中 开启的对话框 ( 图 c) 中 提供了拉伸凸台／基 体的作用模式。 体的作用模式。 方向1 框中 终止条件可以有“给定深度” 框中， 在 “ 方向 1”框中， 终止条件可以有 “ 给定深度 ” 、 成型到一顶点” 成型到一面” “ 成型到一顶点 ” 、 “ 成型到一面 ” 、 “ 到离指定 面指定距离” 两侧对称”五种模式供选择； 面指定距离 ” 和 “ 两侧对称 ” 五种模式供选择 ； 选 给定深度” 在深度栏中设定拉深深度为50 50毫 择 “ 给定深度 ” ， 在深度栏中设定拉深深度为 50 毫 选中“方向2 前面的激活该对话框 前面的激活该对话框， 米。选中“方向2”前面的激活该对话框， 同样设定 终止模式为“给定深度” 拉深深度为50毫米。 50毫米 终止模式为 “ 给定深度 ” ， 拉深深度为 50 毫米 。 拉 伸生成为图b 示的几何模型。 伸生成为图b 示的几何模型。

SolidWorks 草图学习讲义
Tony 郭方正 Solidworks Application Engineer 上海实威科技股份有限公司 2013/2/28
草图绘制及草图工具部分
草图绘制及草图工具部分
3
二维草图创建过程
处理流程
每一个草图都有一些外形,尺寸或者方向的特性。 1、新零件 可以通过不同的尺寸单位创建新零件，如英寸、毫米等 .零件用于创建和形成实体模型。 2、草图 草图是二维几何图形的组合，用于创建实体特征。 3、绘制几何体 通过各种的二维几何元素，如直线、圆孤和矩形等形 成草图的形状。 4、草图几何关系 几何关系，如水平和垂直，可应用绘制几何体，这些关 系限制了草图实体的移动。 5、草图状态 每个草图都有一个状态来决定它可否使用，这些状态完 全定义、欠定义、或者过定义。 6、草图状态 用来修改己经创建的草图几何体，这些工具包括剪裁和 延伸工具。 7、拉伸草图 拉伸二维草图以形成三维实体特征。
尺寸标注中的设计意图
无论矩形的尺寸如何变化 ，两个孔始终与边界保持 相应距离。
两个孔以矩形左侧为基准进行标 注，尺寸标注将使孔相对于板的 左侧定位，孔位置不受矩形整体 宽度的影响。
标注孔与矩形边线的距离以及两 个孔的中心距，这样标注方法将 保证孔中心之间的距离。
选择基准面
建立基准面
在哪里？
1、通过线/点 。 生成一通过边线、轴、或草图线、及点、或通过三点的基准面。 2、点和平行面 。 生成一通过平行于基准面或面的点的基准面。 3、两面夹角 。 生成一基准面，它通过一条边线、轴线或草图线，并与一个面或 基准面成一定角度。 A：选择基准面或平面，然后选择边线、轴、或草图线。 B：在角度框中输入基准面之间的角度。 4、等距距离 。 生成平行于一个基准面或面，并等距指定距离的基准面。 A：选择基准面或平面。 B：在距离框内键入等距距离。 C：欲生成多个从所选基准面等距同一距离的基准面，在 要生成的基准面数 框中输入基准面数。

solidworks布局草图的作用草图块能替代以前的概念设计方法么？每个零件都需要从机构的概念装配草图开始设计，并将草图概念设计的结果在装配模型环境验证和模拟。

这些以前利用衍生实现概念模型与详细设计模型的关联，并无问题。

现在又提出了一个“二维草图块+布局+创建零部件”的解决方案。

这个方案确实是合适的么？真的需要草图块么？ν在Inventor中、用户正在使用的设计表达过程中，并没有表现出“缺乏草图块这类支持机制”的需求。

这类数据处理，是使用装配需要设计的几个“相关零件中的概念草图”所正确表达了，而且是顺畅的。

对比现在的草图块和以前的装配模型中零件草图这两种表达结构，零件草图的优势会更明显。

至少可以更好地添加装配约束、可以带入运动仿真、可以选择接着完成零件或衍生后完成零件…布局到底是什么？ν在Inventor2010的Help中，“布局”这个词多次出现。

但究竟什么是“布局”，在相关说明中始终没列出其确切含义。

按现有的相关表现推测，所谓“布局”实际上说的就是“一个带有草图块的二维草图”。

对于零件图，Inventor认为不必提供专门的“布局”创建机制，任由用户自己在草图中搞好就可以了。

但对于装配环境，则单独提供了“布局”机制。

在“装配”工具栏的“零部件”栏目中可见。

其中，“新建布局名称”实际上是在给一个零件文件起名，并直接创建这个零件，进入到草图环境中。

再往后的操作就没什么特殊之处了…只有二维草图块行么？ν即便是解决了草图块的装配约束机制，使其与装配环境下的能力持平，也不是只需要二维草图就能完全表达设计意图的；即便不考虑空间的装配与运动关系，而将设计局限在仅一个零件的表达范围内，只有一个概念草图，也基本上不能完整表达零件的概念设计意图…所以“在一个二维草图中的多个草图块”体系，对于机械设计来说，能支持的范围应当是很少见的、并不需要有软件支持也能顺利设计的情形。

概念草图与结果模型应当是怎样的关系？ν概念草图是“骨头”，而结果模型会据此加上“肉和皮”形成实际设计。

第3章草图草图是由直线、圆弧等基本几何元素构成的几何体，它构成了特征的截面轮廓或路径，并由此生成特征。

草图是三维建模的基础，只有熟练的掌握草图绘制的各项功能，才能快速、高效的应用SolidWorks进行三维建模，并对其进行后续分析。

3.1 草图环境的进入SolidWorks向用户提供了直观、便捷的草图工作环境，草图环境的进入有以下几种方法：（1）选择常用工具栏中的【草图】/【草图绘制】命令，或选择菜单栏中的【插入】/【草图绘制】命令，进入草图绘制环境。

（2）直接选择实体特征命令，如【拉伸凸台/基体】、【拉伸切除】、【旋转凸台/基体】和【旋转切除】等命令时，也会进入草图绘制环境。

（3）选择标准工具栏中的【选项】按钮，系统弹出【系统选项】对话框，选择【草图】选项，在右侧勾选【打开新零件时直接打开草图】选项，如图3-1所示，单击【确定】按钮退出对话框。

这样每次创建新零件时会直接进入草图绘制环境，不过该草图绘制的基准面只能是前视基准面，所以不建议读者勾选该选项。

图3-1 勾选【打开新零件时直接打开草图】选项3.2 2D草图和3D草图草图绘制有两种：2D草图和3D草图。

两者之间的区别在于2D草图必须要选择一个草图绘制平面，才能进入草图绘制状态；而3D草图则无须选择草图绘制平面就可以进入草图绘制状态，并绘制出空间草图轮廓。

对于2D草图，读者都比较熟悉，这里不再介绍。

3D草图虽然绘制的是空间草图，但是3D草图的每一部分都是在平面上绘制出来的，只不过它可以在草图绘制状态中多次切换草图绘制平面来绘制草图。

所以在3D草图绘制状态中就需要经常切换草图绘制平面，切换3D草图绘制平面是必须掌握的技能。

下面以如图3-2所示的“别针”模型为例来介绍3D草图的使用和草图绘制平面的切换。

图3-2 “别针”模型图3-3 绘制中心线（1）在上视基准面上绘制一条过坐标原点的中心线，如图3-3所示，退出草图绘制环境。

（2）选择常用工具栏中【特征】/【参考几何体】/【基准面】命令，系统弹出【基准面】对话框，在【第一参考】中选择上视基准面，【第二参考】中选择中心线，在【第一参考】中的【角度】选项中输入15度，并选中【反转】命令，如图3-4所示，单击【确定】按钮退出对话框，完成基准面1的创建。
