solidworks电气布线教程

solidworks电气教程
Solidworks电气教程
Solidworks电气教程是一种完整的技术培训教材，旨在帮助用户快速掌握Solidworks电气设计软件的使用方法。

本教程将详细介绍Solidworks电气的各项功能和操作步骤，帮助用户迅速上手并灵活运用该软件。

第一章：Solidworks电气基础
1.1 Solidworks电气界面介绍
1.2 新建项目和文件夹结构
1.3 Solidworks电气元件库
1.4 导入/导出项目
第二章：电气图形设计
2.1 创建电气图表
2.2 添加电气元件
2.3 连线和线束管理
2.4 定义电气连接
第三章：电气设计分析
3.1 电气设计验证
3.2 电气设计优化
3.3 电气布线分析
第四章：电气文档生成
4.1 电气图纸生成
4.2 电气零件清单（BOM）生成
4.3 电气装配图生成
第五章：Solidworks电气进阶技巧
5.1 定义自定义元件
5.2 快速布线技巧
5.3 定义电气符号库
5.4 电气图表的修改与管理
通过学习本教程，您将掌握Solidworks电气的各项功能，能够轻松完成电气设计任务，并生成专业的电气文档和图纸。

祝您学习愉快！。

SolidWorks 管道与布线第一章Routing基础学习目标：1.了解Routing的基本知识2.了解不同类型的线路3.了解不同类型的SolidWorks管道零部件及其使用方法4.设置SolidWorks步路文件位置和选项第二章基本电力线路学习目标：1.创建电力线路2.添加零部件到线路3.设置线路属性4.使用自动步路创建线路5.通过库添加电线第三章线路线夹学习目标：1.步路穿过线夹2.在自动步路里添加线夹3.线夹的使用4.编辑线路5.分割线路第四章线路零部件学习目标：1、使用Routing零部件向导2、创建末端接头零部件3、创建线夹零部件4、理解electrical库第五章标准电缆学习目标：1、使用标准电缆步路2、修改和使用标准电缆3、创建和使用新建的电缆4、旋转线路零部件第六章电力数据输入学习目标：1、了解电力库，包括电缆和零部件库2、描述电缆3、创建‘从-到’清单来定义链接和零部件4、使用步路引导线来定义线路5、重新步路样条曲线穿过线夹6、使用缆束平整和详图功能第七章电力工程图学习目标：1、平整线路用于创建线路工程图2、在线路工程图中添加表格3、使用高亮搜索查找零部件第八章电力导管学习目标：1、创建电力刚性管线路2、使用3D草图创建刚性管线路3、修改电缆/电线库4、创建电力导管材料明细表5、将电力线路添加到电力导管6、创建电力材料明细表7、创建电力软管线路第九章管筒线路学习目标：1、了解管筒线路的基本知识2、由标准管筒创建自定义管筒3、使用可变形法和正交法步路4、管筒数据输出到外部文件5、创建一个管筒线路的工程图第十章管道线路学习目标：1、了解零部件和线路部件的不同2、管道线路的垂直步路3、编辑管道线路并添加配件4、创建一个自定义的步路模板5、在管道线路中使用标准弯头第十一章更改管道和管筒学习目标：1、使用更改线路半径来编辑线路2、添加管道贯穿线路3、复制管道线路4、创建法兰到法兰连接5、编辑和修改线路草图6、生成管道工程图第十二章使用SolidWorks内容学习目标：1、添加SolidWorks内容2、创建线路配置文件3、创建虚拟线路夹。

第5章 练习
• 练习 创建库和“从-到”清单来自第6 章电力导管
第6 章
学习目标
• 创建电力刚性导管线路
• 使用3D草图创建刚性管道线路
• 修改电缆/电线库
• 创建电力导管材料明细表
• 将电力线路添加到电力导管
• 创建电力材料明细表
• 创建电力软管线路
第6章 练习
• 练习 创建电缆导管
第7 章
第10章
章节回顾
第10章 学习目标
• 理解如何使用配置步路和设计列表零件 • 理解设计表任务 • 理解基础的自顶向下装配设计 • 理解功能和在与顶部装配体上下关联的子装配体中编辑 零件的命令模式 • 理解设计列表的功能 • 理解用于步路的选项
• 建立3D草图
• 使用正交方法在基准平面上绘制草图 • 使用选择平面方式在用户定义平面和平的面上绘制草图
第8章 练习
• 练习 8-1 多条管道线路
• 练习 8-2
法兰到法兰连接
• 练习 8-3
使用SolidWorks内容
• 练习 8-4
在框架上步路
第9章
线路库零件
第9 章
学习目标
• 理解如何在线路设计中使用设计库中的零件
• 理解设计库零件中步路点的功能. • 理解线路元件所需的配置属性 • 生成管路元件库，包括弯头和管路元件装配 体（例如阀门）
• 使用样条工具创建形状自由的管路线
SolidWorks 高级教程：管道与布线
SolidWorks 2007
目录
管道与布线
第1章 概述
第2章 标准电缆 第3章 Routing 零部件 第4章 线路和线夹 第5章 步路引导线 第6章 电力导管 第7章 管筒线路 第8章 管道线路 第9章 线路库零件 第10章 章节回顾

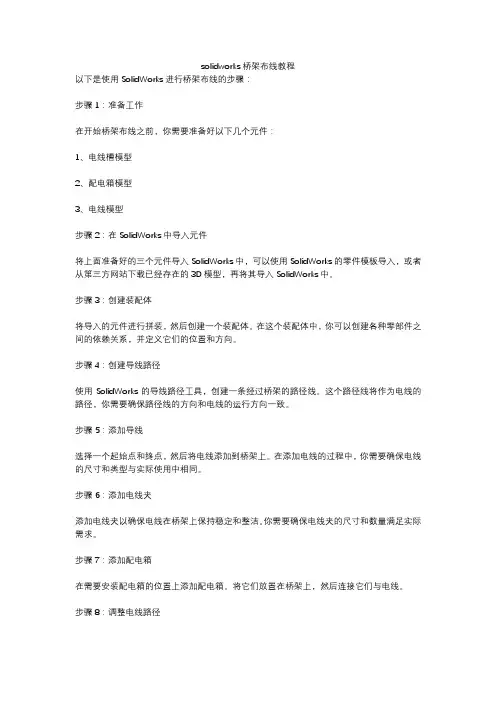

solidworks桥架布线教程
以下是使用SolidWorks进行桥架布线的步骤：
步骤1：准备工作
在开始桥架布线之前，你需要准备好以下几个元件：
1、电线槽模型
2、配电箱模型
3、电线模型
步骤2：在SolidWorks中导入元件
将上面准备好的三个元件导入SolidWorks中，可以使用SolidWorks的零件模板导入，或者从第三方网站下载已经存在的3D模型，再将其导入SolidWorks中。

步骤3：创建装配体
将导入的元件进行拼装，然后创建一个装配体。

在这个装配体中，你可以创建各种零部件之间的依赖关系，并定义它们的位置和方向。

步骤4：创建导线路径
使用SolidWorks的导线路径工具，创建一条经过桥架的路径线。

这个路径线将作为电线的路径，你需要确保路径线的方向和电线的运行方向一致。

步骤5：添加导线
选择一个起始点和终点，然后将电线添加到桥架上。

在添加电线的过程中，你需要确保电线的尺寸和类型与实际使用中相同。

步骤6：添加电线夹
添加电线夹以确保电线在桥架上保持稳定和整洁。

你需要确保电线夹的尺寸和数量满足实际需求。

步骤7：添加配电箱
在需要安装配电箱的位置上添加配电箱。

将它们放置在桥架上，然后连接它们与电线。

步骤8：调整电线路径
在完成所有的步骤后，你需要检查电线路径是否与实际需求一致。

如果需要调整，可以通过修改路径线和电线的位置来完成。

以上是使用SolidWorks进行桥架布线的步骤，希望对你有帮助。

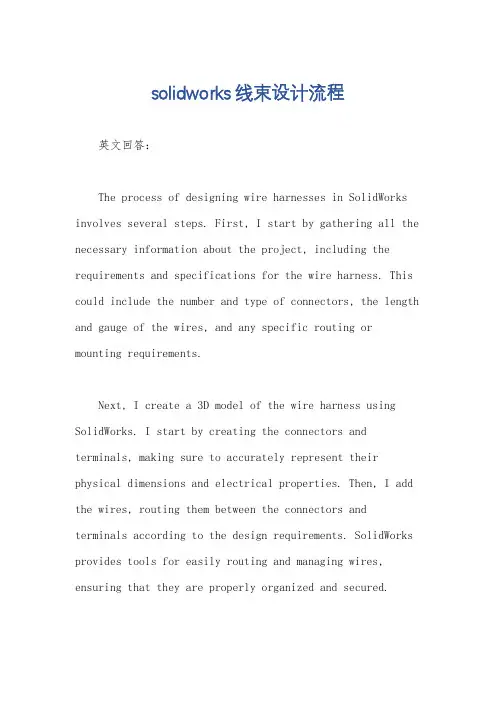

solidworks线束设计流程英文回答：The process of designing wire harnesses in SolidWorks involves several steps. First, I start by gathering all the necessary information about the project, including the requirements and specifications for the wire harness. This could include the number and type of connectors, the length and gauge of the wires, and any specific routing or mounting requirements.Next, I create a 3D model of the wire harness using SolidWorks. I start by creating the connectors and terminals, making sure to accurately represent their physical dimensions and electrical properties. Then, I add the wires, routing them between the connectors and terminals according to the design requirements. SolidWorks provides tools for easily routing and managing wires, ensuring that they are properly organized and secured.Once the 3D model of the wire harness is complete, I move on to the next step, which is generating the 2D drawings. These drawings provide detailed information about the wire harness, including the length and routing of each wire, as well as any necessary annotations or notes. SolidWorks allows me to easily create these drawings, ensuring that all the necessary information is accurately conveyed.After the 2D drawings are complete, I can proceed tothe next step, which is creating the bill of materials (BOM). The BOM lists all the components and materials required for the wire harness, including the connectors, terminals, wires, and any additional hardware. SolidWorks provides tools for automatically generating the BOM, saving time and reducing the chances of errors.Finally, I can review and validate the design of the wire harness using SolidWorks. This involves performing various analyses, such as interference checks andelectrical simulations, to ensure that the wire harness meets all the necessary requirements and functions properly.SolidWorks provides a range of analysis tools that help me identify and resolve any potential issues before manufacturing.中文回答：在SolidWorks中设计线束的过程涉及几个步骤。

第7 章
管筒线路
第7章 学习目标
• 使用样条曲线工具步路软管 • 使用正交的3D草图步路刚性管筒 • 使用刚性管筒和软管自动步路
第7章 练习
• 练习
使用管筒自动步路
第8 章
管道线路
第8章 学习目标
• 使用垂直的3D草图和成角度的3D草图 创建管道线路 • 在管道线路中使用交替弯管 • 管道线路的垂直步路 • 编辑管道线路并添加配件
• 练习 2-2
创建ห้องสมุดไป่ตู้准电缆
第3章 Routing 零部件
第3章 学习目标
• 了解基本电力线路 • 添加零部件 • 设置线路属性 • 线路穿过线夹 • 分割实体和分割线路 • 编辑电线 • 管脚连接 • 零部件库 • 通过拖放接头自动布路
第3章 练习
• 练习
创建线路零部件
第4章 线路和线夹
第4章 学习目标
• 了解基本电力线路 • 添加零部件 • 设置线路属性 • 步路通过线夹 • 编辑电线 • 管脚连接 • 零部件库
第4章 练习
• 练习
编辑电力线路
第5 章
步路引导线
第5章 学习目标
• 了解电力库，包括电缆和零部件库 • 使用“从-到”清单定义和连接零部件 • 使用步路引导线定义线路 • 重新步路样条曲线穿过线夹 • 使用缆束平整和详图功能
第8章 练习
• 练习 8-1 多条管道线路
• 练习 8-2
法兰到法兰连接
• 练习 8-3
使用SolidWorks内容
• 练习 8-4
在框架上步路
第9 章
线路库零件
第9章 学习目标
• 理解如何在线路设计中使用设计库中的零件 • 理解设计库零件中步路点的功能. • 理解线路元件所需的配置属性 • 生成管路元件库，包括弯头和管路元件装配 体（例如阀门）

Solidworks的电路板和线束设计技巧与方法在现代工程设计中，电路板和线束设计是必不可少的一环。

Solidworks是一款功能强大的计算机辅助设计(CAD)软件，可以帮助工程师进行电路板和线束设计。

本文将探讨一些Solidworks的电路板和线束设计技巧与方法，帮助读者更好地应用这个工具。

1. 电路板设计技巧与方法1.1 确定电路板尺寸和形状 - 在开始设计电路板之前，我们需要确定电路板的尺寸和形状。

根据电路板的功能和承载的电子元件，选择适当的尺寸和形状能够提高设计的效率和可靠性。

1.2 布局和定位元件 - 根据电路板上的元件布局和外部连线的要求，我们需要在Solidworks中布局和定位元件。

确保元件之间的距离足够，以防止干扰和短路。

1.3 电路板层次结构 - Solidworks允许用户创建多层电路板。

在设计复杂电路板时，使用多层结构可以提供更好的电信号和电热性能。

合理地划分电路板的层次可以提高设计的效率。

1.4 规划电源和地面 - 在电路板设计中，电源和地面是非常重要的。

合理规划电源和地面的位置和布局可以降低电磁干扰和噪音。

1.5 追踪和连线设计 - Solidworks提供了丰富的追踪和连线工具，使我们能够更容易地进行追踪和连线设计。

确保追踪和连线的正确性和可靠性，这是实现设计目标的关键。

1.6 仿真和优化 - 在设计完成之后，可以使用Solidworks进行电路板的仿真和优化。

通过仿真，我们可以验证设计是否满足要求，并进行必要的优化，以提高设计的性能。

2. 线束设计技巧与方法2.1 确定线束路径 - 在线束设计中，首先需要确定线束的路径。

这取决于设备的布局和功能。

考虑到线束与其他组件的交互和连接，选择适当的路径至关重要。

2.2 选择合适的电缆和连接器 - 在线束设计中，选择适当的电缆和连接器非常重要。

考虑信号传输速度、电磁干扰和机械强度等因素，则可以选择合适的电缆和连接器。

2.3 进行线束布线- 使用Solidworks的线束设计工具，我们可以进行线束布线。

SolidWorks 2012
布线交流
（Routing 工具使用）
关于Routing工具添加
• 工具 插件
关于一般常用部件建立与路径
•
C:\ProgramData\SolidWorks\SolidWorks 2012\design library\routing\electrical
•
零件建立要求接线位置建立圆柱型凸台，一般依据接线外径定义圆柱直径，高度约 3mm即可（便于后面连接点生成）Fra bibliotek关于点
• 连接点
• 用于线路启始位置
• 线路点
• 用于线路中间位置（一般用于线夹）
关于线夹
线夹是自动步路的关键部件，位置放置需注意横竖位置
• 标准线夹
• 标准件线夹可以直接拖动放入装配体中.
• 常用固定工具 线桥
• 线桥在自动步路时需添加线路点2个和基准轴
标准线缆建立
（高压）
• Routing→电气→标准电缆
• • • • • • 先设定两个连接端子，放置到合适位置， 会自动生成连接线，连接线是样条线， 可以删除，重新自动步路（选择正交步路） 或者直接草绘线路路径. 正交步路不能通过线夹，但可以约束位置 到线夹.
非标准线缆建立
（低压）
• 添加连接点
• 连接器所有使用的触点都应建立连接点，线桥建立对应基准轴及线路 点。对应 • 自动步路连接点到另一端连接线点，建立一个即可，其他连接点直接 到步路到最近线桥或者线夹。 • （具体依据演示）

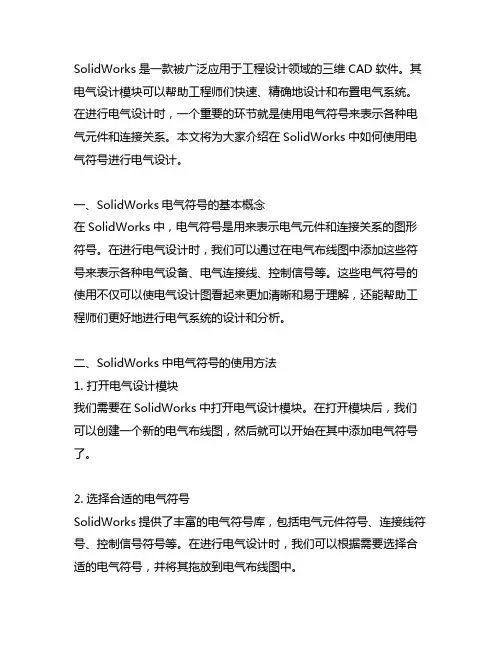

SolidWorks是一款被广泛应用于工程设计领域的三维CAD软件。

其电气设计模块可以帮助工程师们快速、精确地设计和布置电气系统。

在进行电气设计时，一个重要的环节就是使用电气符号来表示各种电气元件和连接关系。

本文将为大家介绍在SolidWorks中如何使用电气符号进行电气设计。

一、SolidWorks电气符号的基本概念在SolidWorks中，电气符号是用来表示电气元件和连接关系的图形符号。

在进行电气设计时，我们可以通过在电气布线图中添加这些符号来表示各种电气设备、电气连接线、控制信号等。

这些电气符号的使用不仅可以使电气设计图看起来更加清晰和易于理解，还能帮助工程师们更好地进行电气系统的设计和分析。

二、SolidWorks中电气符号的使用方法1. 打开电气设计模块我们需要在SolidWorks中打开电气设计模块。

在打开模块后，我们可以创建一个新的电气布线图，然后就可以开始在其中添加电气符号了。

2. 选择合适的电气符号SolidWorks提供了丰富的电气符号库，包括电气元件符号、连接线符号、控制信号符号等。

在进行电气设计时，我们可以根据需要选择合适的电气符号，并将其拖放到电气布线图中。

3. 连接电气符号在添加了电气符号后，我们需要使用连接线将这些符号连接起来，以表示它们之间的连接关系。

SolidWorks提供了自动连接线功能，可以帮助工程师们快速、精确地完成符号之间的连接。

4. 调整电气符号的属性在添加了电气符号后，我们还可以通过调整符号的属性来进行进一步的设计。

我们可以修改符号的尺寸、颜色、文本说明等，以满足特定的设计要求。

5. 保存和导出电气设计图在完成了电气设计后，我们可以将其保存为SolidWorks的电气设计文件格式，也可以将其导出为常见的电气设计图格式，比如DWG、PDF等，以便于与其他人员进行共享和协作。

三、SolidWorks电气符号的应用场景1. 电气系统设计在进行电气系统领域的设计工作时，我们通常会使用SolidWorks来进行电气设计。

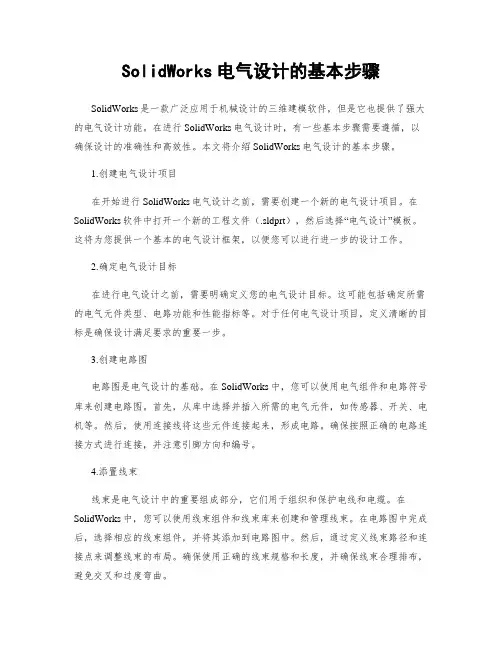

SolidWorks电气设计的基本步骤SolidWorks是一款广泛应用于机械设计的三维建模软件，但是它也提供了强大的电气设计功能。

在进行SolidWorks电气设计时，有一些基本步骤需要遵循，以确保设计的准确性和高效性。

本文将介绍SolidWorks电气设计的基本步骤。

1.创建电气设计项目在开始进行SolidWorks电气设计之前，需要创建一个新的电气设计项目。

在SolidWorks软件中打开一个新的工程文件（.sldprt），然后选择“电气设计”模板。

这将为您提供一个基本的电气设计框架，以便您可以进行进一步的设计工作。

2.确定电气设计目标在进行电气设计之前，需要明确定义您的电气设计目标。

这可能包括确定所需的电气元件类型、电路功能和性能指标等。

对于任何电气设计项目，定义清晰的目标是确保设计满足要求的重要一步。

3.创建电路图电路图是电气设计的基础。

在SolidWorks中，您可以使用电气组件和电路符号库来创建电路图。

首先，从库中选择并插入所需的电气元件，如传感器、开关、电机等。

然后，使用连接线将这些元件连接起来，形成电路。

确保按照正确的电路连接方式进行连接，并注意引脚方向和编号。

4.添置线束线束是电气设计中的重要组成部分，它们用于组织和保护电线和电缆。

在SolidWorks中，您可以使用线束组件和线束库来创建和管理线束。

在电路图中完成后，选择相应的线束组件，并将其添加到电路图中。

然后，通过定义线束路径和连接点来调整线束的布局。

确保使用正确的线束规格和长度，并确保线束合理排布，避免交叉和过度弯曲。

5.添加电气分析电气分析是确保设计符合电气安全和性能要求的重要步骤。

在SolidWorks中，您可以使用电气分析工具来模拟电路的电压、电流和功率等参数。

选择要分析的电路或线束，然后通过设置边界条件和加载条件来进行分析。

根据分析结果，您可以优化设计并进行必要的修改。

6.创建模型和装配在完成电气设计之后，您可以利用SolidWorks的建模和装配功能来创建模型和装配。

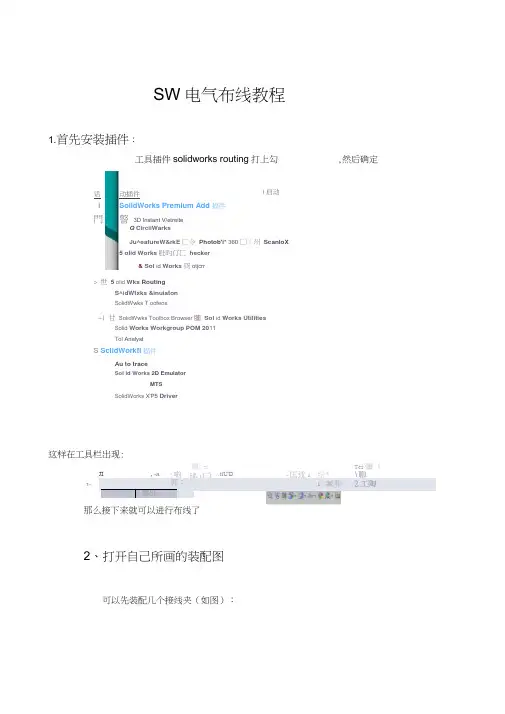

SW电气布线教程1.首先安装插件：工具插件solidworks routing打上勾话动插件i SolidWorks Premium Add 描件門警3D Instant V/etreiteQ CirciiWarksJu^eatureW&rkE 匚令Photob'i* 360 □［州ScanloX5 olid Works 肚旳仃匚hecker& Sol id Works 冏otjcrr> 世 5 olid Wks RoutingS^idWtxks &inuiatonSolidWwks T oofeox~| 甘SolidWwks Toolbox Browser 脯Sol id Works UtilitiesSolid Works Workgroup POM 2011Tol AnalystS SclidWorkfi 描件Au to traceSol id Works 2D EmulatorMTSSolidWorks X'P5 Driver这样在工具栏出现:那么接下来就可以进行布线了2、打开自己所画的装配图可以先装配几个接线夹（如图）：,然后确定I启动皐 =Tes 彌 | JI , -n.:啲瑤1㈡.tlU'D-匡述1纭* \聊郭； 1 :臧和2工陶］聊出T--.rirtg_term_3wg- 14-16_3wg-x 8>!-ldprt那么就可以进行自动布线。

点工具栏上的自动布线，选取刚刚装配上的两个接线夹,然后确定■5'^ ■:才］ini - SW 就会完成自动布线。

0 00 r丈（閱 A Sift Ijii 闰3、进行电线的编辑竈1打OlWWCHKS』袁件鬥漏辑厲視图取ISXP）工真⑴Elec^orks touting窗口⑴ 辜J Jk-沪疔必欲巒* 也.工七-:•••】1 BO狂卷［5 S CCO 1 二 *＜按从倒'开始萨）區I肓冏世计布局管信Ji20 0电空评佔I挤处室产岳任何便用编辑电朗塑繼縫厲性所乍的更改将只谗怡地绫路装商本，将邳扁再齊在电鲍电住库中的内吾711 偏罐电线輕）和©°启始于巨F：妙aS瓠通过掩脳来幵始4）自动步编承圭线路昌路沿）鰐旧性闵禾価入權头©Z!添力诫Ey重新输入从到⑴❶Routrig快速缠示（◎然后确定，电线就好了（如图）：2Dq red_l<2T»T3nininI MW ： J ring_term _awg -14 托 云 巨郅件蚤肴少1）： %［从到塞数⑹ 電編电禎规格6； m （p ）! 1¥1 零部件董蒼㈣: ring_taTn_awg -14-19 _c 管卿刊 重蔚步路电线〔也 这是几个要编辑的地方U n。

操作技巧SOLIDWORKSElectrical电气设备向导我们在使用SOLIDWORKS Electrical进行电气2D设计时，会不断地完善设备型号库，那么这些设备型号的回路及连接点是如何与3D模型的连接点进行匹配，实现准确布线的呢？这需要我们了解电气设备向导的添加过程，下面我们以一断路器为例进行说明。

设备信息如下：回路及端子如下图：建立3D模型如下图示：电气设备向导：1) 打开该模型，在需要建立连接点的位置添加草图点；2) 通过工具菜单栏打开电气设备向导（确保已安装SOLIDWORKS Electrical 3D插件并开启）；a) 定义设备的所有面；为模型定义配合面，方便模型插入后快速进行距离调整。

b) 创建配合参考；根据设备的实际安装情况进行选择，该断路器安装于导轨，在这里我们选择导轨安装方式，指定与导轨的配合面即可。

c) 创建连接点。

在这里，我们可以看到第三个选项为”创建电缆连接点“，电缆连接点即为电缆的剥线点，此设备不用添加。

第1、2选项均用于设备连接点的添加。

①创建连接点；如上图，回路号为0，连接点号为0，它将关联到设备回路号为0的第1个连接点，即设备型号21113（Schneider Electric）的1号管脚，以此类推我们将得到：回路号：1，连接点号：1 ---------- 1号回路的第2个连接点，即4号管脚；回路号：2，连接点号：0 ----------- 2号回路的第1个连接点，即5号管脚；回路号： 2，连接点号：2 --------- 2号回路的第3个连接点，该设备型号无匹接点；回路号： 3，连接点号：1 --------- 3号回路的第2个连接点，该设备型号无匹接点；我们在对设备的回路及连接点添加位置比较清楚的情况下，可采用此方式。

②根据设备型号添加连接点；如上图，此方式可直接查阅设备的具体回路及端子，一对一的进行添加，确保了连接点添加的准确性。

添加完成后，我们可在零件的特征树中查看连接点情况，连接点的名称由回路及端子号组成：。

solidworks电气教程SolidWorks电气是SolidWorks软件中的一个模块，用于进行电气设计和绘图。

它集成了CAD和EDA技术，能够实现电气元件的建模、布线以及生成电气图纸等功能。

本教程将介绍SolidWorks电气的基本操作和常用功能，以帮助使用者快速上手和掌握如何使用该软件进行电气设计。

第一部分：SolidWorks电气的基本操作1.界面介绍：打开SolidWorks软件后，我们会看到电气模块的界面。

该界面由菜单栏、工具栏、特性栏和绘图区域组成。

学习界面的布局和各个区域的功能，是使用SolidWorks电气的第一步。

2.新建电气项目：在SolidWorks电气中，我们可以新建一个电气项目来进行设计。

在新建项目时，可以选择不同的项目类型，包括电机、电动机、电源等。

学习如何新建电气项目和选择适当的项目类型，是开始设计的基础。

3.建立和编辑电气元件：在电气设计中，我们需要使用各种电气元件来搭建电路。

学习如何在SolidWorks电气中建立和编辑电气元件，并设置元件的属性，是设计电路的关键。

第二部分：SolidWorks电气的常用功能1.绘制电路图：在SolidWorks电气中，我们可以使用线、弧、圆等基本绘图工具来绘制电路图。

学习如何使用这些工具，并学会设置线条类型和粗细等参数，是进行电路图绘制的基本要求。

2.电气元件布局：在进行电路设计时，我们需要根据需求将各个电气元件放置在适当的位置上。

学习如何使用SolidWorks 电气的元件布局功能，并学会调整元件的位置和方向，是设计布线的关键。

3.生成电气图纸：设计完成后，我们可以使用SolidWorks电气生成电气图纸。

学习如何设置电气图纸的参数，并学会添加标题、符号和注释等信息，是制作电气图纸的关键。

第三部分：SolidWorks电气的进阶功能1.连接元件：在电气设计中，我们常常需要将电气元件之间进行连接。

学习如何使用SolidWorks电气的连接功能，并学会设置连接的属性和参数，是进行电路连接的关键。
