感謝您購買本系列溫控器，請事先詳細閱讀此“使用說明書”，本說明書中的資料如改動恕不通知，敬請諒解。
本溫控器的製造經過嚴格地品質管理，如遇有不正常的狀態或顯示，請即刻與北京四通股份公司工控部或您的供應商聯絡。

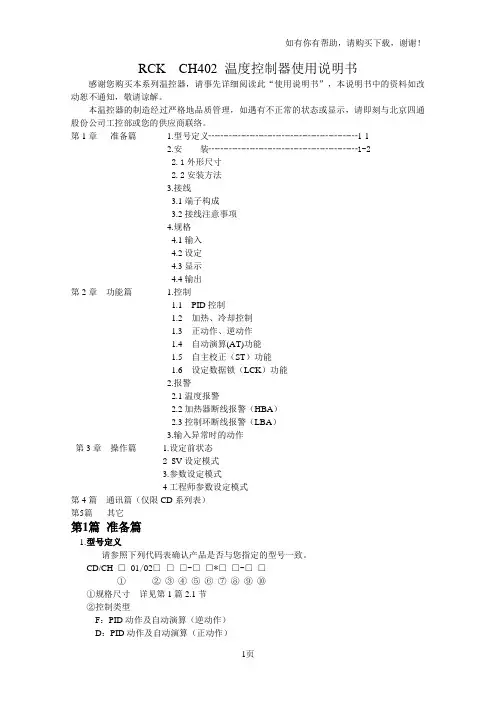

第1章準備篇 1.型號定義┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安裝┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安裝方法3.接線3.1端子構成3.2接線注意事項4.規格4.1輸入4.2設定4.3顯示4.4輸出第2章功能篇 1.控制1.1PID控制1.2加熱、冷卻控制1.3正動作、逆動作1.4自動演算(AT)功能1.5自主校正（ST）功能1.6設定資料鎖（LCK）功能2.報警2.1溫度報警2.2加熱器斷線報警（HBA）2.3控制環斷線報警（LBA）3.輸入異常時的動作第3章操作篇 1.設定前狀態2 S V設定模式3.參數設定模式4工程師參數設定模式第4篇通訊篇（僅限CD系列表）第5篇其它第1篇準備篇1.型號定義請參照下列代碼表確認產品是否與您指定的型號一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①規格尺寸詳見第1篇2.1節②控制類型F：PID動作及自動演算（逆動作）D：PID動作及自動演算（正動作）W：加熱/冷卻PID動作及自動演算（水冷）*1A：加熱/冷卻PID動作及自動演算（風冷）*1③輸入類型：見輸入範圍表④範圍代碼：見輸入範圍表⑤第一控制輸出（OUT1）（加熱側）M：繼電器接點輸出 8：電流輸出（DC4~20mA）V：電壓脈衝輸出 G：閘流控制管驅動用觸發器輸出T：閘流控制管輸出⑥第二控制輸出（OUT2）（製冷側）*2無記號：當控制動作是F或D時M：繼電器接點輸出 T：閘流控制管輸出V：電壓脈衝輸出 8：電流輸出（DC4~20mA）⑦第一報警（ALM1），⑧第二報警（ALM2）*2N；未設報警 J：下限輸入值報警A：上限偏差報警 K：附待機上限輸入值報警B：下限偏差報警 L：附待機下限輸入值報警C：上、下限偏差報警 P：加熱器斷線報警（CTL-6）*3 D：範圍內報警 S：加熱器斷線報警（CTL-12）*3 E：附待機上限偏差報警 R：控制環斷線報警*4F：附待機下限偏差報警 V：上限設定值報警G；附待機上下限偏差報警 W：下限設定值報警H：上限輸入值報警⑨通信功能（僅限CD系列）N：無通信功能5：RS-485（雙線系統）⑩防水/防塵功能N：無防水/防塵功能1：有防水/防塵功能注：*1W或A型無自主校正功能*2第二控制輸出（OUT2）﹑第二報警（ALM2）為選項*3不能被定為第一報警（ALM1）*4控制環斷線報警只能在第一報警和第二報警中選擇其一2.安裝2.1外形尺寸2.2安裝方法⑴按照盤面開孔尺寸在盤面上打出用來安裝儀器的矩形孔。
⑵將儀器嵌入盤面開孔內。
⑶在儀器安裝槽內插入安裝支架。
⑷推緊安裝支架，使儀器和盤面結合牢固（圖1）。
⑸使用螺釘同樣能將儀器定在盤面上（圖2），將安裝支架插入儀器再用兩個螺釘將儀器固定於盤面。
旋緊螺釘時，當螺釘接觸盤面後，只可再緊一圈。
請用附帶螺釘。
⑹注意事項：a.儀器安裝於以下環境（IEC1010）過壓等級Ⅱ污染程度2b.安裝時避免以下情況·環境溫度低於0℃(32°F)或高於50℃(122°F)。
·環境濕度小於45%或大於85%RH。
·環境溫度的急劇變化可能引起結露。
·腐蝕性、易燃氣體。
·直接震動或衝擊主體結構。
·水、油、化學品、煙霧或蒸汽污染。
·過多的灰塵、鹽份或金屬粉末。
·過多的雜訊干擾、靜電、磁場或噪音。
·空調的直吹。
·室內使用，勿置於陽光直射下。
·熱輻射積累之處。
3.接線3.1端子構成3.2接線注意事項⑴熱電偶輸入，應使用對應的補償導線。
⑵熱電阻輸入，應使用低電阻且無差別的3根導線。
⑶輸入信號線應遠離儀器電源線，動力電源線和負荷線以避免產生雜訊干擾。
⑷儀器電源線通常不致被動力電源線干擾。
儀器被外部雜訊干擾時，必須使用雜訊濾波器。
·縮短電源線的撚合絞距，距離越短越有助於減小雜訊。
·在儀錶盤上安裝雜訊濾波器並接地，並減小雜訊濾波器輸出與儀器電源端子的接線距離。
·不要在濾波器輸出端安裝保險以及開關，這樣會降低濾波器效果。
⑸接線應該符合每個國家的國標，電源線應使用600V聚氯乙稀絕緣線（J1SC3307）。
⑹電源開啟後對繼電器輸出的儀錶需5-6秒的準備時間，如作外部的連結回路等信號使用時，請並用延遲繼電器。
⑺本系列儀器無電源開關和保險絲，如需可加裝。
建議保險絲規格：額定電壓250V額定電流1A保險絲型號：延時保險⑻當為電流輸入時，必須在輸入端子間接入250Ω（±0.02%±10ppm，0.25W或更大）的電阻，由客戶自己解決。
⑼不要過分旋緊端子螺釘。
請使用合適的端子螺絲接線片（螺絲型號M3×6建議力矩0.4N m[4K gf.cm]）。
4.規格4.1輸入種類：a)熱電偶：K，J，R，S，B，E，T，N，U，L，PLⅡ，W5R e/W26R e；b)熱電阻：P t100，JP t100；c)電壓：0-5V，1-5V；d)電流：0-20mA，4-20mA。
外部電阻的影響：約0.35μV/Ω（熱電偶輸入）[依熱電偶種類換算之]輸入導線電阻的影響：讀數的約0.01%/Ω（測溫電阻體輸入）採樣週期：0.5秒輸入斷線時的動作：a)熱電偶輸入：上升刻度或下降刻度b)測溫電阻體輸入：上升刻度輸入短路時的動作：欠刻度（測溫電阻體輸入）4.2設定設定值（SV）：與輸入範圍同樣加熱側比例帶（P）：1-全距或 0.1-全距但0.1℃（℉）解析度時為999.9℃（℉）以內冷卻側比例帶（Pc）:加熱側比例帶（P）之1-1000%積分時間（I）：1-3600秒微分時間（D）：1-3600秒限制積分動作生效範圍（ARW）：加熱側比例帶（P）的1-100%加熱側比例週期（T）：1-100秒冷卻側比例週期（t）：1-100秒不感帶（DB）：-10-+10℃（℉）或–10.0-+10.0℃（℉）4.3顯示4.4輸出控制輸出：繼電器接點輸出 250V AC 3A（帶負載）電壓脈衝輸出0-12V DC（負載阻抗600Ω以上）電流輸出 4-20mA DC （負載阻抗600Ω以下）閘流控制管輸出 0.5A (環境溫度40℃或更低)閘流管驅動用觸發器輸出過零觸發（100A以下）負載電壓 100V AC 200V AC使用負載阻性負載報警輸出：繼電器接點輸出 250V AC 1A（帶負載）第2章功能篇1.控制1.1PID控制PID控制是依設定P（比例帶）、I（積分時間）、D（微分時間）的各定數，獲得穩定控制結果的控制方式。
1.2加熱、冷卻控制加熱、冷卻控制是以1台溫控器即可進行加熱控制與冷卻控制。
例如，在擠出機的機筒部溫度控制時需要冷卻控制則為有效。
0%OL：重疊 DB：不感帶1.3正動作、逆動作正動作：隨著測定值（PV）的增加，操作輸出值（MV）隨之增加的動作。
正動作一般用於冷卻控制。
逆動作：隨著測定值（PV）的增加，操作輸出值（MV）反而減少的動作。
逆動作一般用於加熱控制。
1.4自動演算（AT）功能自動演算功能自動測量、計算、設定最佳的PID及LBA常數。
此功能在開啟時，升溫過程中以及實施穩定控制過程中起作用。
（1）啟動AT條件當下列條件都被滿足時啟動AT功能·啟動AT功能前除PID及LBA外的所有參數設定完畢。
·確認未選LCK功能。
（2）擱置AT條件出現下列情況時，AT功能被擱置。
·當改變SV值時·當PV偏差值改變時·當運行/停止狀態處於停止時·當PV值異常時（測值發生波動）·當電源開啟時·當開啟AT功能約9小時未結束時·發生20ms以上的停電時注意：·當自動演算擱置條件成立時，AT功能立即停止並轉為PID控制。
PID常數維持AT啟動時的數值，此外，如AT完成後也轉至PID控制。
·如果控制系統內不慎發生擺動時，不宜用AT功能，此種情況，應設定與被控物相符合的數值。
1.5自主校正（ST）功能ST功能可以自動計算和校正PID參數，保障儀器自身連續觀察控制反應，因此，即使在AT功能運行後，所控制的目標的特性差異也可以通過它而獲得好的反映。
（1）啟動ST要求滿足下列所有情況時啟動ST功能：·實行PID控制時（P≠0 I≠0 D≠0及ARW≠0）·AT功能不能使用時·運行/停止處於運行狀態·PV值必須在輸入範圍內·ST功能被選時（2）ST功能停止要求下列情況之一，ST功能設定為停止位：·當PV超出輸入範圍（當儀器超過上限或下限）·當ST功能設定為OFF時·當AT功能使用時*1·當運行/停止功能處於STOP狀態*2·當關閉電源時*1如果AT功能在使用，ST功能設定為停止位，在AT功能停止後，ST功能重新啟動。
*2如果操作狀態由RUN至STOP，ST功能設定為STOP狀態；如果操作狀態由STOP至RUN，ST功能會重新啟動。
注意：當控制動作為加熱/製冷PID動作，ST功能將不起作用。
ST功能動作時，PID及ARW設定值不能改變，但可被監視。
1.6設定資料鎖（LCK）功能設定資料鎖功能用於防止對某些不常被設定的參數進行誤操作。
有8級禁鎖狀態，參數可被每級狀態禁鎖，參數上鎖後不能被設定或改變但可監視。
2.報警2.1溫度報警（偏差/輸入值報警）溫度報警是測定值（PV）或偏差值到達警報設定值時，使警報指示燈（紅）發亮，成為警報狀態的功能。
（1）偏差警報的種類偏差[測定值（PV）- 設定值（SV）]到達警報設定值時，警報指示燈發亮。
因此，隨著設定值（SV）的變更，警報設定值亦隨之移動。
A. 上限偏差報警（圖1）偏差[測定值（PV）- 設定值（SV）]在警報設定值以上時指示燈發亮，成為警報狀態。
B．下限偏差報警（圖2）偏差[測定值（PV）- 設定值（SV）]在警報設定值以下時指示燈發亮，成為警報狀態.測量值（設定值1）時間測量值（PV）測量值（PV）設定值2）時間C偏差的絕對值|測定值（PV）-設定值（SV）|在警報設定值以上及以下時，警報指示燈發亮，成為警報狀態。
警報設定值設定值SV警報設定值時間D. 範圍內報警偏差的絕對值|測定值（PV）-設定值（SV）|在警報設定值以內時警報指示燈發亮，成為警報狀態。
測定值（PV）設定值時間（2）輸入值警報的種類測定值（PV）到達警報設定值時警報隨即動作。
