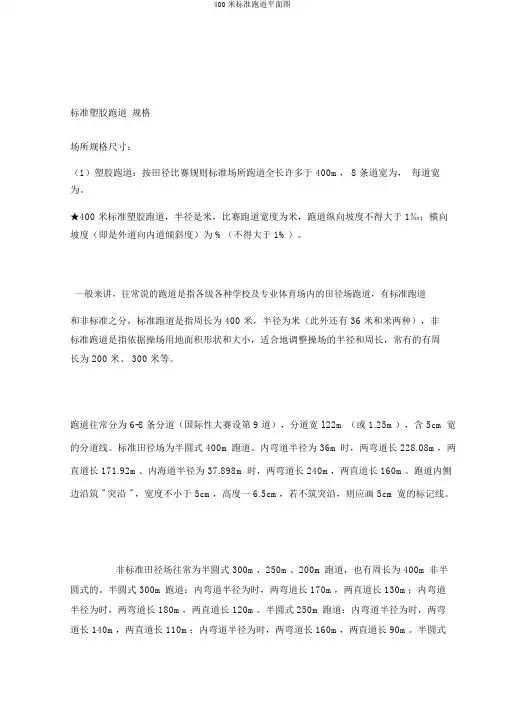

400米标准跑道平面图
标准塑胶跑道规格场所规格尺寸：（1）塑胶跑道：按田径比赛规则标准场所跑道全长许多于 400m， 8 条道宽为，每道宽为。
★400 米标准塑胶跑道，半径是米，比赛跑道宽度为米，跑道纵向坡度不得大于 1‰；横向坡度（即是外道向内道倾斜度）为 %（不得大于 1%）。
一般来讲，往常说的跑道是指各级各种学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为 400 米，半径为米（此外还有 36 米和米两种），非标准跑道是指依据操场用地面积形状和大小，适合地调整操场的半径和周长，常有的有周长为 200 米、 300 米等。
跑道往常分为 6-8 条分道（国际性大赛设第 9 道），分道宽 l.22m （或 1.25m），含 5cm 宽的分道线。
标准田径场为半圆式 400m跑道。
内弯道半径为 36m时，两弯道长 228.08m，两直道长 171.92m、内海道半径为 37.898m 时，两弯道长 240m，两直道长 160m。
跑道内侧边沿筑 " 突沿 " ，宽度不小于 5cm，高度一 6.5cm，若不筑突沿，则应画 5cm宽的标记线。
非标准田径场往常为半圆式 300m、250m、200m跑道，也有周长为 400m非半圆式的。
半圆式 300m跑道：内弯道半径为时，两弯道长 170m，两直道长 130m；内弯道半径为时，两弯道长 180m，两直道长 120m。
半圆式 250m跑道：内弯道半径为时，两弯道长 140m，两直道长 110m；内弯道半径为时，两弯道长 160m，两直道长 90m。
半圆式200m跑道：内弯道半径，两弯道长120m，两直道长 80m。
第一分道长度计算，之内突沿外缘外延 30cm为准。
标准跑道全长 400 米，是指最内圈跑道的长度，包含两条直道和两条弯道，两条弯道就是一个整圆，现最内圈的半径为 36 米，即两条弯道周长为 2×xxx×36＝ 226.08 米，两条直道相等，直道长度＝（ 400－） /2=86.96 米。
跑道尺寸

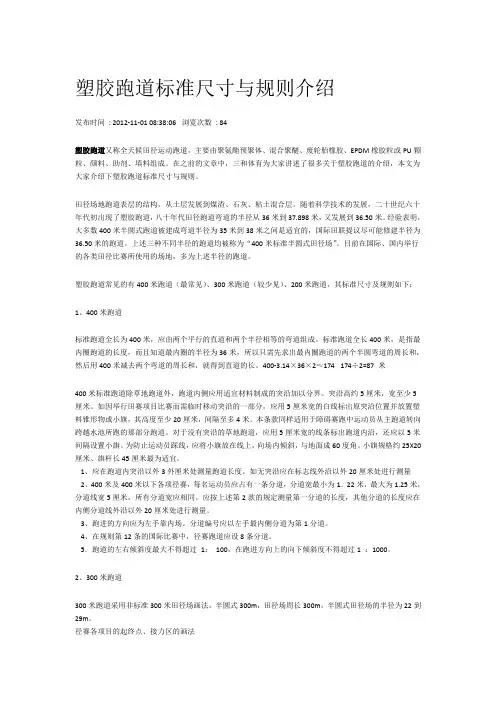

塑胶跑道标准尺寸与规则介绍发布时间: 2012-11-01 08:38:06 浏览次数: 84塑胶跑道又称全天候田径运动跑道，主要由聚氨酯预聚体、混合聚醚、废轮胎橡胶、EPDM橡胶粒或PU 颗粒、颜料、助剂、填料组成。
在之前的文章中，三和体育为大家讲述了很多关于塑胶跑道的介绍，本文为大家介绍下塑胶跑道标准尺寸与规则。
田径场地跑道表层的结构，从土层发展到煤渣、石灰、粘土混合层。
随着科学技术的发展，二十世纪六十年代初出现了塑胶跑道，八十年代田径跑道弯道的半径从36米到37.898米，又发展到36.50米。
经验表明，大多数400米半圆式跑道被建成弯道半径为35米到38米之间是适宜的，国际田联提议尽可能修建半径为36.50米的跑道。
上述三种不同半径的跑道均被称为“400米标准半圆式田径场”。
目前在国际、国内举行的各类田径比赛所使用的场地，多为上述半径的跑道。
塑胶跑道常见的有400米跑道（最常见）、300米跑道（较少见）、200米跑道，其标准尺寸及规则如下：1、400米跑道标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。
400-3.14×36×2≈174 174÷2=87 米400米标准跑道除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。
突沿高约5厘米，宽至少5厘米。
如因举行田赛项目比赛而需临时移动突沿的一部分，应用5厘米宽的白线标出原突沿位置并放置塑料锥形物或小旗，其高度至少20厘米，间隔至多4米。
本条款同样适用于障碍赛跑中运动员从主跑道转向跨越水池所跑的那部分跑道。
对于没有突沿的草地跑道，应用5厘米宽的线条标出跑道内沿，还应以5米间隔设置小旗。
为防止运动员踩线，应将小旗放在线上，向场内倾斜，与地面成60度角。
塑胶跑道验收标准
塑胶跑道验收标准
(1) 塑胶跑道检验规则：包括制造商应保证产品质量、配批抽样、合格判定三项内容，使其既能保证制造商所生产产品的质量，又能起到一定的作用。
规范其生产行业，既保证了塑胶跑道行业的有序发展，也保障了消费者的利益。
(2)塑胶跑道技术要求：内容包括外观尺寸和性能要求两大类。
其中，塑胶跑道颜色统一，各种跑道线、点线颜色均匀、清晰、明亮，无明显虚边。
各车道的宽度和大小要正确，车道间距要准确一致，直车道要平直，边车道要平整，不能有虚线。
跑道地面层防滑颗粒大小应在2～3mm之间，跑道表面颗粒应均匀，无秃头颗粒。
跑道表面应清洁，接缝应平整，不应有明显的高低差。
(3)测试方法：测试包括平面度、厚度、长度、斜率、硬度、抗拉强度、回弹值、压缩恢复率、阻燃性的测定。
以上指标都有对应的区间。
如果测试结果在相应范围内，则该指标合格，否则为不合格。
(4)平整度：塑胶跑道平整度合格率不低于85%。
(5)坡度：塑胶跑道横向坡度不大于1：100，纵向坡度不大于1：1000。
物理机械性能应符合要求。
(6)厚度：比赛用塑胶跑道厚度不小于13mm，其他非比赛辅助区域的厚度可由双方协商确定。
(7) 标线：清晰、无反光、无明显虚边，与面层结合牢固；每条标线位置与终点线的距离不允许有负差，应小于1/10000。
指数硬度（邵氏A）45-60°，抗拉强度≥0.7MPa，断裂伸长率≥90%，压缩恢复率≥95%，回弹值≥20%，阻燃等级1级。
新国标塑胶跑道的建造标准详细解析
新国标塑胶跑道的建造标准详细解析1.标准跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
除草地跑道外，跑道内侧应用适宜材料制成的突沿加以分界。
突沿高约5厘米，宽至少5厘米。
2.应在跑道内突沿外沿以外30厘米处测量跑道长度。
如无突沿应在标志线外沿以外20厘米处进行测量。
注：《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。
本规则给出了应该遵循的基本原则。
3.400米及400米以下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
应按上述第2款的规定测量第一分道的长度，其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。
注：分道宽应包括右侧分道线塑胶跑道施工在沥青或水泥基础上，基础做法与道路施工大致相同。
基础表面平整度要求较高，以保证塑胶面层厚度一致，弹性均匀，对基础的质量要求如下：坡度：横向<1%(弯道8‰、直道5‰、半圆区5‰)，纵向<1‰，跳高区<0.4%，表面应平坦光滑、排水畅通。
平整度：平整度合格率在95%以上，3米直尺误差3mm。
定位：为准确施工及画线需要，应用牢固鲜明标志物标出跑道场地的四个半圆切线点和两个圆心。
排水：排水系统在大雨后二小时必需排出积水。
在冰冻地区，沥青层与碎石层之间最好加一层土工布缓冲层。
沿排水沟槽的基础应做特殊防水处理。
强度和稳定性：基础应具有一定的强度和稳定性，表面均匀坚实、无裂缝，无烂边，接缝平直光滑。
垫层压实，密实度大于95%，在中型碾压机压过后，无显著轮迹、浮土松散、波浪等现象。

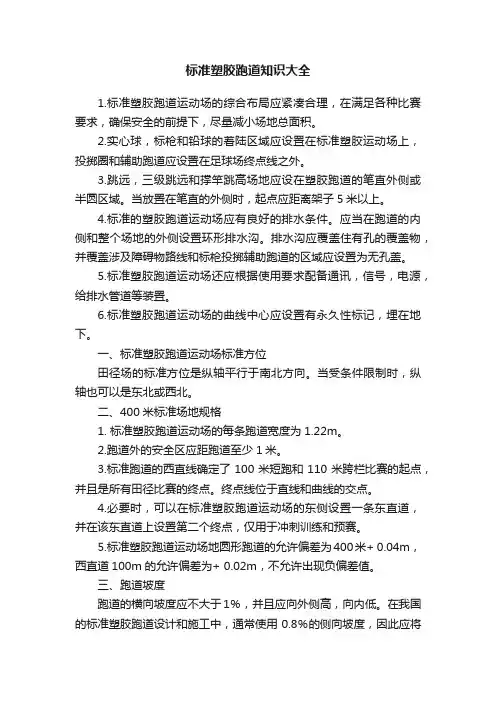

标准塑胶跑道知识大全
标准塑胶跑道知识大全1.标准塑胶跑道运动场的综合布局应紧凑合理，在满足各种比赛要求，确保安全的前提下，尽量减小场地总面积。
2.实心球，标枪和铅球的着陆区域应设置在标准塑胶运动场上，投掷圈和辅助跑道应设置在足球场终点线之外。
3.跳远，三级跳远和撑竿跳高场地应设在塑胶跑道的笔直外侧或半圆区域。
当放置在笔直的外侧时，起点应距离架子5米以上。
4.标准的塑胶跑道运动场应有良好的排水条件。
应当在跑道的内侧和整个场地的外侧设置环形排水沟。
排水沟应覆盖住有孔的覆盖物，并覆盖涉及障碍物路线和标枪投掷辅助跑道的区域应设置为无孔盖。
5.标准塑胶跑道运动场还应根据使用要求配备通讯，信号，电源，给排水管道等装置。
6.标准塑胶跑道运动场的曲线中心应设置有永久性标记，埋在地下。
一、标准塑胶跑道运动场标准方位田径场的标准方位是纵轴平行于南北方向。
当受条件限制时，纵轴也可以是东北或西北。
二、400米标准场地规格1. 标准塑胶跑道运动场的每条跑道宽度为1.22m。
2.跑道外的安全区应距跑道至少1米。
3.标准跑道的西直线确定了100米短跑和110米跨栏比赛的起点，并且是所有田径比赛的终点。
终点线位于直线和曲线的交点。
4.必要时，可以在标准塑胶跑道运动场的东侧设置一条东直道，并在该东直道上设置第二个终点，仅用于冲刺训练和预赛。
5.标准塑胶跑道运动场地圆形跑道的允许偏差为400米+ 0.04m，西直道100m的允许偏差为+ 0.02m，不允许出现负偏差值。
三、跑道坡度跑道的横向坡度应不大于1％，并且应向外侧高，向内低。
在我国的标准塑胶跑道设计和施工中，通常使用0.8％的侧向坡度，因此应将施工误差控制在1％以内；跑道的纵向坡度不应大于0.1％，坡度沿运行方向是高和低的。
通常，在我国跑道的设计和施工中不考虑直线段的纵向坡度。
在直道的延伸区域以及西直道的起点和终点的弯道处，水平坡度应不超过1％（通常为0.8％）向内倾斜，并且纵向坡度应为从起点到直线的距离不超过0.1％，以确保该区域的排水顺畅。
跑道设计规范

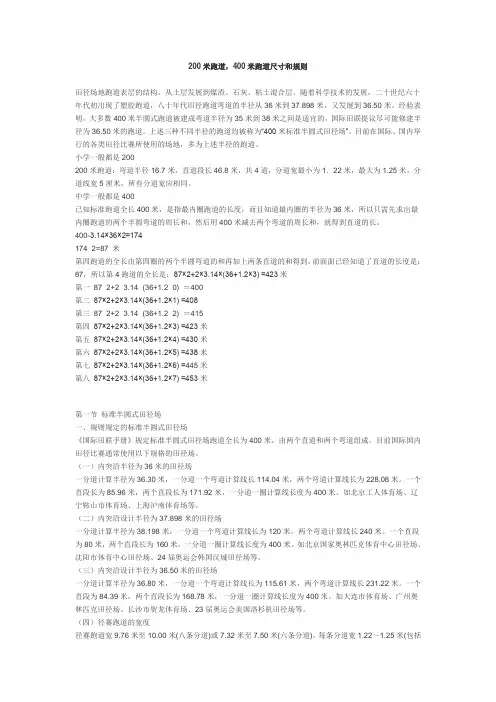

200米跑道，400米跑道尺寸和规则田径场地跑道表层的结构，从土层发展到煤渣、石灰、粘土混合层。
随着科学技术的发展，二十世纪六十年代初出现了塑胶跑道，八十年代田径跑道弯道的半径从36米到37.898米，又发展到36.50米。
经验表明，大多数400米半圆式跑道被建成弯道半径为35米到38米之间是适宜的，国际田联提议尽可能修建半径为36.50米的跑道。
上述三种不同半径的跑道均被称为“400米标准半圆式田径场”。
目前在国际、国内举行的各类田径比赛所使用的场地，多为上述半径的跑道。
小学一般都是200200米跑道：弯道半径16.7米，直道段长46.8米，共4道，分道宽最小为1．22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
中学一般都是400已知标准跑道全长400米，是指最内圈跑道的长度，而且知道最内圈的半径为36米，所以只需先求出最内圈跑道的两个半圆弯道的周长和，然后用400米减去两个弯道的周长和，就得到直道的长。
400-3.14×36×2≈174174÷2=87 米第四跑道的全长由第四圈的两个半圆弯道的和再加上两条直道的和得到，前面面已经知道了直道的长度是：87，所以第4跑道的全长是：87×2+2×3.14×(36+1.2×3) ≈423米第一87×2+2×3.14×(36+1.2×0) ＝400第二87×2+2×3.14×(36+1.2×1) ≈408第三87×2+2×3.14×(36+1.2×2) ＝415第四87×2+2×3.14×(36+1.2×3) ≈423米第五87×2+2×3.14×(36+1.2×4) ≈430米第六87×2+2×3.14×(36+1.2×5) ≈438米第七87×2+2×3.14×(36+1.2×6) ≈445米第八87×2+2×3.14×(36+1.2×7) ≈453米第一节标准半圆式田径场一、规则规定的标准半圆式田径场《国际田联手册》规定标准半圆式田径场跑道全长为400米，由两个直道和两个弯道组成。
米跑道平面图和米米塑胶跑道标准图纸
200米跑道平面图和300米、400米塑胶跑道标准图纸1、200米(贰佰米)：弯道半径米，直道段长米，共4道，分道宽最小为1．22米，最大为米，分道线宽5厘米，所有分道宽应相同。
2、300米(叁百米)标准：非标准300米田径场画法，田径场周长300m半圆式田径场的半径为22到29m。
（一）主要参数（1）面积这种田径场需地面积为141m×70m，有6条分道，分道宽，每边留有3m余地。
（2）直道长=141-2×（26++）=（m）（3）弯道总长=2××=（m）（4）周长=+2×（调整后直道长）=300（m）（二）径赛各项目的起终点、接力区的画法（图1）（1）终点设在第一分界线上。
（2）100m起点在第四分界线向后处。
（3）100m跨栏跑起点同100m起点；各栏位根据栏间距直接在直道上丈量确定。
（4）110m跨栏跑起点同100m起点；终点在第一分界线前10m处，各栏位根据栏间距在直道上直接丈量确定。
（5）200m起点在第二分界线向前的直道上。
第一分道起点在第二分界线前处。
各分道的前伸数是一个弯道的前伸数。
各分道的前伸数与标准400m半圆式田径场200m跑的各分道前伸数相同（图2）。
（6）男、女200m跨栏跑起点同200m跑的起点。
（7）400m跑起点，第一分道起点在100m起点，以后各分道起点呈阶梯形，各分道都要减去两个弯道的前伸数。
其前伸数与标准田径场的400m跑的前伸数相同。
（8）800m跑的起点在该场地200m直道起点附近，有分道起跑和不分道起跑两种。
分道起跑的起点，第一分道起点在200m起点，其余各分道要在200m起点的前伸数上再加一个切入差，再在第四分界线前画一条抢道标志线。
不分道起跑的起点线是一条弧线。
其弧形圆心在第三分界线上离跑道内沿30cm处，以50m为半径，向外画弧交跑道外沿内侧即是，全程跑两圈再加上200m。
（9）1500m、3000m起跑点：该两项是不分道起跑，起跑线为弧形，是按渐开线原理画弧形作起跑线。
塑胶跑道国家标准(2020年整理).pptx
值进行调整，包括弯道的距离长度，弯道部分长度，应将长度值换算成以半圆圆心为圆心
的该长度所对的圆心角角度值，再和精度不低于±2″的经纬仪测量。
4.
坡度的测定按附录C 规定的方法进行。
5. 硬度的测定试样按照附录 D 中 D3.1 条的规定制备，用 GB/T 531 规定的方法测定。
学海无涯
6.拉伸强度、扯断伸长率的测定试样按照附录 D 中 D3.1 条的规定制备，用 GB/T 1.654 规 定的方法测定，拉伸速度为 100±10mm/min。平行测定的两个结果之差，拉伸强度不大于 0.2Mpa，扯断伸长率不大于 22%。 7.回弹值的测定试样按照附录 D 中 D3.1 条的规定制备，用 GB/T 1681 规定的方法测定。 平行测定的两个结果之差不大于 4%。
3.样品固化 14 天以上方可进行测试。也可在实验室进行加速固化。样品有效期为六个 月
。
4.必要时，可以直接在竣工后的塑胶跑道上挖取样品，抽样时以 20m3 为一抽样单元， 按
GB 10111 获得随机数再按预先规定的顺序确定抽样点。
6.3 合格判定：检验结果符合 4.1，4.2 要求时判为合格。当检验结果有一项不合格时，应
：1）该项目由供需双方商定。
5、试验方法
1.
平整度合格率的测定按附录 A 规定的方法进行。
2.
厚度的测定按附录B 规定的方法进行。
3.长度的测定 在直道上的跑道长度用精度不低于±10mm/km 的测距仪或符合 GB10633 规
定的 1 级钢尺测量。当用钢尺测量时，应按钢尺的全尺长校正值及温度膨涨系数对钢尺示
用范围本方法适用于塑胶跑道平整度的测量。A2 定义平整度：塑胶跑道平整度是指用 3m
或 1m 距离内的最大凹陷表示的塑胶跑道的平整程度。A3 仪器 A3.1 3m 直尺：尺长精度为 ±3mm，尺的底面平直无缺陷。A3.2 塞尺：0~25mm 精度为±1mm。A3.3 经纬仪：精度±2° A4 测量步骤 A4.1 以塑胶跑道的曲直分界线为界，直道沿横向与纵向每 3m 标一个点。弯道 以圆心点为圆心，用经纬仪每 5°做一放射状线，每 3m 标一个点。将 3m 直尺轻放于任何相 邻两点之间，用塞尺测量最大局部凹陷不超过 4mm，或将 1m 直尺轻放于任意两点中部，用 塞尺测量最大局部凹陷不超过 3 mm，即为合格点。每组测量总测量点不应少于 40 个。A5 结 果计算 P（%）=R1/R2×100 式中：P——平整度合格充，%； R1——合格点数； R2——总 测量点数。 A6 测量报告试验报告包括以下内容：a．测量点数；b．测量时天气情况；c．测

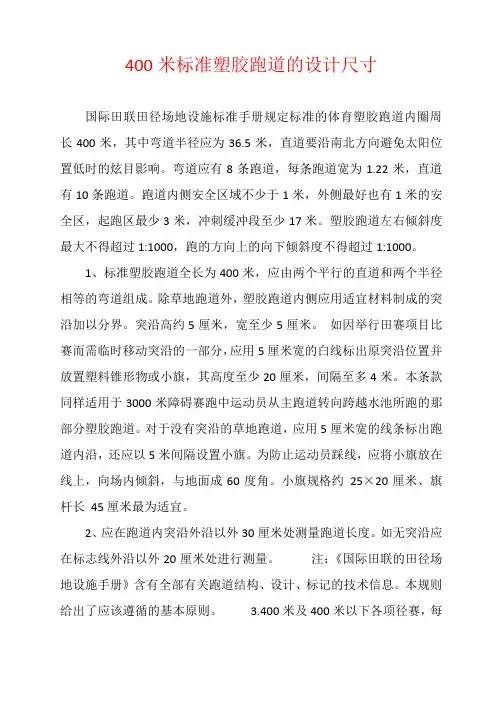

400米标准塑胶跑道的设计尺寸
400米标准塑胶跑道的设计尺寸国际田联田径场地设施标准手册规定标准的体育塑胶跑道内圈周长400米，其中弯道半径应为36.5米，直道要沿南北方向避免太阳位置低时的炫目影响。
弯道应有8条跑道，每条跑道宽为1.22米，直道有10条跑道。
跑道内侧安全区域不少于1米，外侧最好也有1米的安全区，起跑区最少3米，冲刺缓冲段至少17米。
塑胶跑道左右倾斜度最大不得超过1:1000，跑的方向上的向下倾斜度不得超过1:1000。
1、标准塑胶跑道全长为400米，应由两个平行的直道和两个半径相等的弯道组成。
除草地跑道外，塑胶跑道内侧应用适宜材料制成的突沿加以分界。
突沿高约5厘米，宽至少5厘米。
如因举行田赛项目比赛而需临时移动突沿的一部分，应用5厘米宽的白线标出原突沿位置并放置塑料锥形物或小旗，其高度至少20厘米，间隔至多4米。
本条款同样适用于3000米障碍赛跑中运动员从主跑道转向跨越水池所跑的那部分塑胶跑道。
对于没有突沿的草地跑道，应用5厘米宽的线条标出跑道内沿，还应以5米间隔设置小旗。
为防止运动员踩线，应将小旗放在线上，向场内倾斜，与地面成60度角。
小旗规格约25×20厘米、旗杆长45厘米最为适宜。
2、应在跑道内突沿外沿以外30厘米处测量跑道长度。
如无突沿应在标志线外沿以外20厘米处进行测量。
注：《国际田联的田径场地设施手册》含有全部有关跑道结构、设计、标记的技术信息。
本规则给出了应该遵循的基本原则。
3.400米及400米以下各项径赛，每名运动员应占有一条分道，分道宽最小为1.22米，最大为1.25米，分道线宽5厘米，所有分道宽应相同。
应按上述第2款的规定测量第一分道的长度，其他分道的长度应在内侧分道线外沿以外20厘米处进行测量。
注：分道宽应包括右侧分道线。
米标准跑道平面图
米标准跑道平面图————————————————————————————————作者：————————————————————————————————日期:400米跑道标准平面图标准塑胶跑道规格场地规格尺寸：（1）塑胶跑道：按田径比赛规则标准场地跑道全长不少于400m， 8条道宽为9.76m，每道宽为1.22m。
★400米标准塑胶跑道，半径是36.5米，竞赛跑道宽度为1.22米，跑道纵向坡度不得大于1‰；横向坡度（即是外道向内道倾斜度）为0.8%（不得大于1%）。
一般来讲，通常说的跑道是指各级各类学校及专业体育场内的田径场跑道，有标准跑道和非标准之分，标准跑道是指周长为400米，半径为36.5米（另外还有36米和37.898米两种），非标准跑道是指根据操场用地面积形状和大小，适当地调整操场的半径和周长，常见的有周长为200米、300米等。
跑道通常分为6-8条分道（国际性大赛设第9道），分道宽l.22m（或1.25m），含5cm宽的分道线。
标准田径场为半圆式400m跑道。
内弯道半径为36m时，两弯道长228.08m，两直道长171.92m、内海道半径为37.898m时，两弯道长240m，两直道长160m。
跑道内侧边缘筑"突沿"，宽度不小于5cm，高度5.0一6.5cm，若不筑突沿，则应画5cm宽的标志线。
非标准田径场通常为半圆式300m、250m、200m跑道，也有周长为400m非半圆式的。
半圆式300m跑道：内弯道半径为26.76m时，两弯道长170m，两直道长130m；内弯道半径为28.35m时，两弯道长180m，两直道长120m。
半圆式250m跑道：内弯道半径为21.98m时，两弯道长140m，两直道长110m；内弯道半径为25.16m时，两弯道长160m，两直道长90m。
半圆式200m跑道：内弯道半径18.799m，两弯道长120m，两直道长80m。
第一分道长度计算，以内突沿外缘外延30cm为准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
几十米的空间。
24
中场：径赛跑道所占有的空间。 一个标准田径场一般要设8～10条 分道，每条分道宽1.22米～1.25米。
25
内场：供田赛或球类比赛使用的 部分。一个标准的田径场内场，
可修建一个标准的足球场。
26
标准半圆式400米田径场的跑道是 有两个180°的半圆（弯道）和两 个直段组成。现将半圆式田径场
地有关名词说明如下：
27
（一）总轴线
28
此线也称中线，它把场地等分为 东西两部分，在绘图和修建场地
时必须以这条线为基线。
29
（二）圆心
30
圆心在纵轴线上。南北两端的弯 道各有一个圆心，它是弯道内、
外突沿和各条分道的圆心。
31
（三）内突沿，外突沿
32
内突沿与外突沿是跑道的内边与 外边。田径规则规定内、外突沿 的宽度均为5厘米，它们的宽度都
不计入跑道的宽度之内。
33
（四）直、曲段分界线
34
直、曲段分界线把跑道的直段与 曲段(弯道)分开，这两条线与场地 的纵轴线垂直，相交于圆心。通 常把终点线处的直、曲段分界线 叫第一直曲段分界线，或称第一 分界线；其余的直、曲段分界线， 按逆时针方向排列，依次为第二、
第三和第四直曲段分界线。
35
这四条分界线作为测量跑道的基 准线，应在跑道上用明显的标记 标出它们的位置。通常把第一直 曲段分界线前面的弯道叫做第一 弯道，第三直曲段分界线前面的
42
（八）计算线
43
计算线只供计算跑道周长之用故 称计算线。画场地时不需画出计 算线。田径竞赛规则规定，第一 条分道的计算线距跑道内突沿的 外沿0.30米，第二至第八道的计算 线距内侧分道线外沿0.20米。由于 赛跑时运动员一般在这条未画出 的线上跑，所以计算线也称实跑
线。
44
tiyu56mi 篮球架生产厂家
13
（五）创纪录的跑道
14
规则规定，创纪录的跑道，其外 道的半径不得超过50米。除非该 场地曲段的两个半径中的大半径 所构成的弧，在180°的弯道不超
过60°。
15
（六）跑道的倾斜度
16
跑道的右左倾斜度最大不得超过 百分之一(1：100)，向跑进方向总 的倾斜度不得超过千分之一(1： 1000)，新建跑道的侧向倾斜应向
径场等。
11
（四）径赛跑道的宽度
12
径赛跑道宽9.76米至10.00米(八条 分道)或7.32米至7.50米(六条分道)， 每条分道宽1.22～1.25米(包括右侧 分道线)，分道线宽5厘米，所有分 道宽应相同。除草地跑道外，跑 道内侧应用合适材料制成的突沿 加以分界，突沿高约5厘米，最小 宽度5厘米；如能排水，突沿最高 可达6.5厘米，但不得超过；如无 突沿，则需画5厘米宽的标志线。
弯道叫第二弯道。
36
（五）直段、直道
37
直段是第一、第二弯道之间的跑 道,直道是直段和直段两端延长部
分的总称。
38
（六）跑道宽、分道宽
39
跑道宽是指内突沿与外突沿之间 的宽度，也称跑道总宽。分道宽
是指各条分道的宽度。
40
（七）分道线
41
分道线宽5厘米，分别把跑道分为 各条分道。分道线计算在内侧跑 道的宽度之内，例如第一、二道 的分道线包括在第一分道宽度内。
文沿设计半径为36.50 米的田径场
10
一分道计算半径为36.80米，一分 道一个弯道计算线长为115.61米， 两个弯道计算线长231.22米。一个
直段为84.39米，两个直段长为 168.78米，一分道一圈计算线长度 为400米。如大连市体育场、广州 奥林匹克田径场、长沙市贺龙体 育场、23届奥运会美国洛杉机田
里倾斜(里低外高)。
17
（七）障碍赛跑道
18
障碍跑水池段在跑道内突沿内侧 (半径36米、36.50米)或跑道外突沿 外侧(半径37.898米、36．50米)均 可，最好设在跑道外突沿外侧，
但占地面积较大。
19
（八）田径场的纵轴线
20
田径场的纵轴线(即中线)应为南北 方向，并避开主导风向，与子午 线夹角不应大于5～10度，终点向
前应有一定的缓冲区域。
21
二、田径运动场地的基本结构
22一个标准的田径场一般由外场、 中及内场三部分组成。23
外场：径赛跑道外侧余地所占有 的空间。一个大型田径运动场地 在此部分要建筑看台或其它有关 设施，它的大小是根据空地面积 与设计要求来决定的。如一个仅 供教学和训练的田径场外场仅占 几米，而标准田径场四周要留有
不同尺寸塑胶跑道的规则
1
不同尺寸塑胶跑道的规则
2
第一节 标准半圆式田径场
3
一、规则规定的标准半圆式田 径场
4
《国际田联手册》规定标准半圆 式田径场跑道全长为400米，由两 个直道和两个弯道组成。目前国 际国内田径比赛通常使用以下规
格的田径场。
5
（一）内突沿半径为36米的田 径场
6
一分道计算半径为36.30米，一分 道一个弯道计算线长114.04米，两 个弯道计算线长为228.08米。一个 直段长为85.96米，两个直段长为 171.92米，一分道一圈计算线长度 为400米。如北京工人体育场、辽 宁鞍山市体育场、上海沪南体育
场等。
7
（二）内突沿设计半径为 37.898米的田径场
8
一分道计算半径为38.198米，一分 道一个弯道计算线长为120米，两 个弯道计算线长240米。一个直段 为80米，两个直段长为160米，一 分道一圈计算线长度为400米。如 北京国家奥林匹克体育中心田径 场、沈阳市体育中心田径场、24
届奥运会韩国汉城田径场等。
24
中场：径赛跑道所占有的空间。 一个标准田径场一般要设8～10条 分道，每条分道宽1.22米～1.25米。
25
内场：供田赛或球类比赛使用的 部分。一个标准的田径场内场，
可修建一个标准的足球场。
26
标准半圆式400米田径场的跑道是 有两个180°的半圆（弯道）和两 个直段组成。现将半圆式田径场
地有关名词说明如下：
27
（一）总轴线
28
此线也称中线，它把场地等分为 东西两部分，在绘图和修建场地
时必须以这条线为基线。
29
（二）圆心
30
圆心在纵轴线上。南北两端的弯 道各有一个圆心，它是弯道内、
外突沿和各条分道的圆心。
31
（三）内突沿，外突沿
32
内突沿与外突沿是跑道的内边与 外边。田径规则规定内、外突沿 的宽度均为5厘米，它们的宽度都
不计入跑道的宽度之内。
33
（四）直、曲段分界线
34
直、曲段分界线把跑道的直段与 曲段(弯道)分开，这两条线与场地 的纵轴线垂直，相交于圆心。通 常把终点线处的直、曲段分界线 叫第一直曲段分界线，或称第一 分界线；其余的直、曲段分界线， 按逆时针方向排列，依次为第二、
第三和第四直曲段分界线。
35
这四条分界线作为测量跑道的基 准线，应在跑道上用明显的标记 标出它们的位置。通常把第一直 曲段分界线前面的弯道叫做第一 弯道，第三直曲段分界线前面的
42
（八）计算线
43
计算线只供计算跑道周长之用故 称计算线。画场地时不需画出计 算线。田径竞赛规则规定，第一 条分道的计算线距跑道内突沿的 外沿0.30米，第二至第八道的计算 线距内侧分道线外沿0.20米。由于 赛跑时运动员一般在这条未画出 的线上跑，所以计算线也称实跑
线。
44
tiyu56mi 篮球架生产厂家
13
（五）创纪录的跑道
14
规则规定，创纪录的跑道，其外 道的半径不得超过50米。除非该 场地曲段的两个半径中的大半径 所构成的弧，在180°的弯道不超
过60°。
15
（六）跑道的倾斜度
16
跑道的右左倾斜度最大不得超过 百分之一(1：100)，向跑进方向总 的倾斜度不得超过千分之一(1： 1000)，新建跑道的侧向倾斜应向
径场等。
11
（四）径赛跑道的宽度
12
径赛跑道宽9.76米至10.00米(八条 分道)或7.32米至7.50米(六条分道)， 每条分道宽1.22～1.25米(包括右侧 分道线)，分道线宽5厘米，所有分 道宽应相同。除草地跑道外，跑 道内侧应用合适材料制成的突沿 加以分界，突沿高约5厘米，最小 宽度5厘米；如能排水，突沿最高 可达6.5厘米，但不得超过；如无 突沿，则需画5厘米宽的标志线。
弯道叫第二弯道。
36
（五）直段、直道
37
直段是第一、第二弯道之间的跑 道,直道是直段和直段两端延长部
分的总称。
38
（六）跑道宽、分道宽
39
跑道宽是指内突沿与外突沿之间 的宽度，也称跑道总宽。分道宽
是指各条分道的宽度。
40
（七）分道线
41
分道线宽5厘米，分别把跑道分为 各条分道。分道线计算在内侧跑 道的宽度之内，例如第一、二道 的分道线包括在第一分道宽度内。
文沿设计半径为36.50 米的田径场
10
一分道计算半径为36.80米，一分 道一个弯道计算线长为115.61米， 两个弯道计算线长231.22米。一个
直段为84.39米，两个直段长为 168.78米，一分道一圈计算线长度 为400米。如大连市体育场、广州 奥林匹克田径场、长沙市贺龙体 育场、23届奥运会美国洛杉机田
里倾斜(里低外高)。
17
（七）障碍赛跑道
18
障碍跑水池段在跑道内突沿内侧 (半径36米、36.50米)或跑道外突沿 外侧(半径37.898米、36．50米)均 可，最好设在跑道外突沿外侧，
但占地面积较大。
19
（八）田径场的纵轴线
20
田径场的纵轴线(即中线)应为南北 方向，并避开主导风向，与子午 线夹角不应大于5～10度，终点向
前应有一定的缓冲区域。
21
二、田径运动场地的基本结构
22一个标准的田径场一般由外场、 中及内场三部分组成。23
外场：径赛跑道外侧余地所占有 的空间。一个大型田径运动场地 在此部分要建筑看台或其它有关 设施，它的大小是根据空地面积 与设计要求来决定的。如一个仅 供教学和训练的田径场外场仅占 几米，而标准田径场四周要留有
不同尺寸塑胶跑道的规则
1
不同尺寸塑胶跑道的规则
2
第一节 标准半圆式田径场
3
一、规则规定的标准半圆式田 径场
4
《国际田联手册》规定标准半圆 式田径场跑道全长为400米，由两 个直道和两个弯道组成。目前国 际国内田径比赛通常使用以下规
格的田径场。
5
（一）内突沿半径为36米的田 径场
6
一分道计算半径为36.30米，一分 道一个弯道计算线长114.04米，两 个弯道计算线长为228.08米。一个 直段长为85.96米，两个直段长为 171.92米，一分道一圈计算线长度 为400米。如北京工人体育场、辽 宁鞍山市体育场、上海沪南体育
场等。
7
（二）内突沿设计半径为 37.898米的田径场
8
一分道计算半径为38.198米，一分 道一个弯道计算线长为120米，两 个弯道计算线长240米。一个直段 为80米，两个直段长为160米，一 分道一圈计算线长度为400米。如 北京国家奥林匹克体育中心田径 场、沈阳市体育中心田径场、24
届奥运会韩国汉城田径场等。
