非标自动化设备机械技术规范

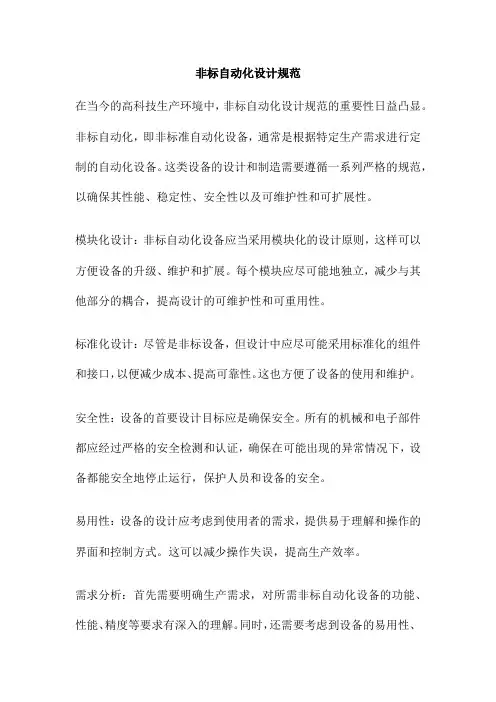

非标自动化设计规范在当今的高科技生产环境中，非标自动化设计规范的重要性日益凸显。

非标自动化，即非标准自动化设备，通常是根据特定生产需求进行定制的自动化设备。

这类设备的设计和制造需要遵循一系列严格的规范，以确保其性能、稳定性、安全性以及可维护性和可扩展性。

模块化设计：非标自动化设备应当采用模块化的设计原则，这样可以方便设备的升级、维护和扩展。

每个模块应尽可能地独立，减少与其他部分的耦合，提高设计的可维护性和可重用性。

标准化设计：尽管是非标设备，但设计中应尽可能采用标准化的组件和接口，以便减少成本、提高可靠性。

这也方便了设备的使用和维护。

安全性：设备的首要设计目标应是确保安全。

所有的机械和电子部件都应经过严格的安全检测和认证，确保在可能出现的异常情况下，设备都能安全地停止运行，保护人员和设备的安全。

易用性：设备的设计应考虑到使用者的需求，提供易于理解和操作的界面和控制方式。

这可以减少操作失误，提高生产效率。

需求分析：首先需要明确生产需求，对所需非标自动化设备的功能、性能、精度等要求有深入的理解。

同时，还需要考虑到设备的易用性、安全性、耐用性和维护性等因素。

方案设计：根据需求分析的结果，设计出满足需求的非标自动化设备方案。

这个阶段需要详细规划设备的结构、功能、控制系统等，并制定相应的技术规格书。

详细设计：在方案设计的基础上，进行详细的设计工作。

包括设备的机械结构、电气系统、控制系统等各个部分的设计。

这个阶段还需要考虑到设备的可维护性和可升级性。

样品制造与测试：根据详细设计图制造出样品，并进行严格的测试。

测试应包括功能测试、性能测试、安全性和可靠性测试等，确保设备的各项指标都满足设计要求。

批量生产：经过测试验证合格的样品，可以开始进行批量生产。

在批量生产过程中，还需要对设备进行持续的监控和维护，确保设备的稳定性和安全性。

非标自动化设计规范是确保设备满足特定生产需求的关键。

只有严格遵循设计规范，才能制造出高效、安全、易用的非标自动化设备。

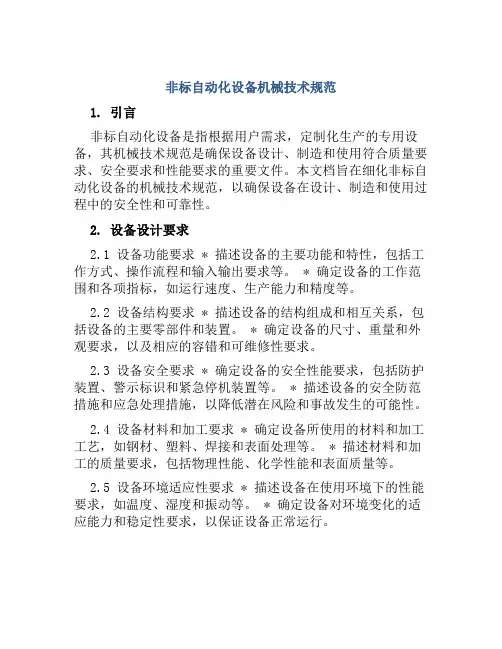

非标自动化设备机械技术规范1. 引言非标自动化设备是指根据用户需求，定制化生产的专用设备，其机械技术规范是确保设备设计、制造和使用符合质量要求、安全要求和性能要求的重要文件。

本文档旨在细化非标自动化设备的机械技术规范，以确保设备在设计、制造和使用过程中的安全性和可靠性。

2. 设备设计要求2.1 设备功能要求 * 描述设备的主要功能和特性，包括工作方式、操作流程和输入输出要求等。

* 确定设备的工作范围和各项指标，如运行速度、生产能力和精度等。

2.2 设备结构要求 * 描述设备的结构组成和相互关系，包括设备的主要零部件和装置。

* 确定设备的尺寸、重量和外观要求，以及相应的容错和可维修性要求。

2.3 设备安全要求 * 确定设备的安全性能要求，包括防护装置、警示标识和紧急停机装置等。

* 描述设备的安全防范措施和应急处理措施，以降低潜在风险和事故发生的可能性。

2.4 设备材料和加工要求 * 确定设备所使用的材料和加工工艺，如钢材、塑料、焊接和表面处理等。

* 描述材料和加工的质量要求，包括物理性能、化学性能和表面质量等。

2.5 设备环境适应性要求 * 描述设备在使用环境下的性能要求，如温度、湿度和振动等。

* 确定设备对环境变化的适应能力和稳定性要求，以保证设备正常运行。

3. 设备制造要求3.1 设备制造工艺要求 * 描述设备的制造工艺和流程，包括加工、装配和调试等。

* 确定设备制造过程中的质量控制要求和测试要求，以确保设备的一致性和可靠性。

3.2 设备质量要求 * 确定设备的质量标准和检验要求，包括尺寸精度、装配质量和外观质量等。

* 描述设备的质量管理措施和质量检测方法，以确保设备的质量符合要求。

3.3 设备标识和标志要求 * 描述设备的标识和标志要求，包括产品标识、生产日期和使用说明等。

* 确定设备标识的位置、颜色和尺寸要求，以便用户正确使用和维护设备。

3.4 设备验收和交付要求 * 确定设备验收的标准和程序，包括试运行、功能测试和质量检查等。

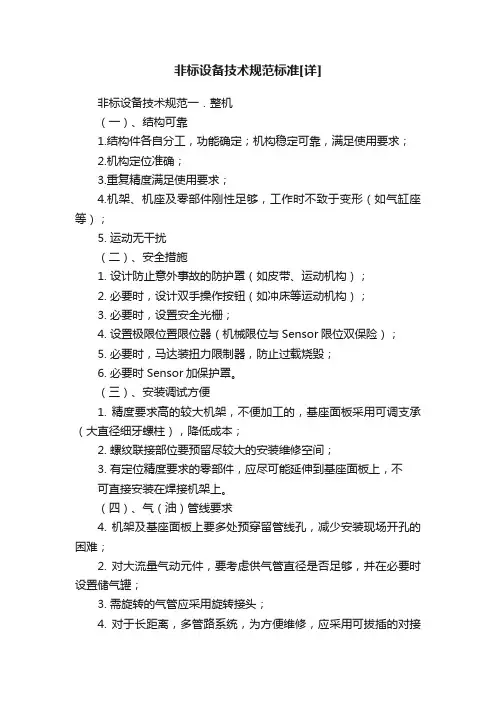

非标设备技术规范标准[详]非标设备技术规范一．整机（一）、结构可靠1.结构件各自分工，功能确定；机构稳定可靠，满足使用要求；2.机构定位准确；3.重复精度满足使用要求；4.机架、机座及零部件刚性足够，工作时不致于变形（如气缸座等）；5. 运动无干扰（二）、安全措施1. 设计防止意外事故的防护罩（如皮带、运动机构）；2. 必要时，设计双手操作按钮（如冲床等运动机构）；3. 必要时，设置安全光栅；4. 设置极限位置限位器（机械限位与Sensor限位双保险）；5. 必要时，马达装扭力限制器，防止过载烧毁；6. 必要时Sensor加保护罩。

（三）、安装调试方便1. 精度要求高的较大机架，不便加工的，基座面板采用可调支承（大直径细牙螺柱），降低成本；2. 螺纹联接部位要预留尽较大的安装维修空间；3. 有定位精度要求的零部件，应尽可能延伸到基座面板上，不可直接安装在焊接机架上。

（四）、气（油）管线要求4. 机架及基座面板上要多处预穿留管线孔，减少安装现场开孔的困难；2. 对大流量气动元件，要考虑供气管直径是否足够，并在必要时设置储气罐；3. 需旋转的气管应采用旋转接头；4. 对于长距离，多管路系统，为方便维修，应采用可拔插的对接式接头。

（五）、电气线路要求1. 机架及基座面板上要多处预留马达及Sensor穿线孔，需往复长距离移动部位应采用拖链；2. Sensor座要可调；3. 对于小电流低压电器，为方便维修，可采用对接式接头；4. 必要时，电线应采取防油防爆措施（套金属软管）。

（六）、滑动转动部位的润滑措施1. 导轨等滑动部位，及轴承等转动部位，应设计润滑结构，装注油咀。

2. 必要时，设置防尘结构（如采用带密封盖轴承，装密封圈等）。

（七）、其他要求1. 机器结构满足加工工艺要求，便于制造；2. 结构简明；；3. 符合经济性要求；4. 符合美学原理；5. 符合噪声要求（如同步带传动比齿轮传动噪声低）；6. 符合环保要求（防尘、无污染）二、零部件（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

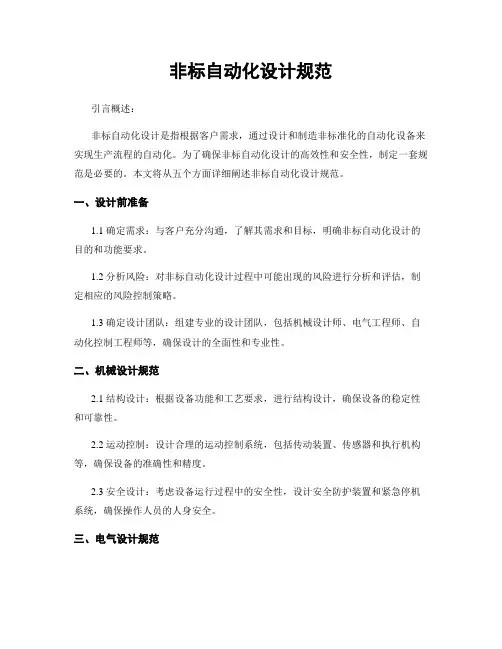

非标自动化设计规范引言概述：非标自动化设计是指根据客户需求，通过设计和制造非标准化的自动化设备来实现生产流程的自动化。

为了确保非标自动化设计的高效性和安全性，制定一套规范是必要的。

本文将从五个方面详细阐述非标自动化设计规范。

一、设计前准备1.1 确定需求：与客户充分沟通，了解其需求和目标，明确非标自动化设计的目的和功能要求。

1.2 分析风险：对非标自动化设计过程中可能出现的风险进行分析和评估，制定相应的风险控制策略。

1.3 确定设计团队：组建专业的设计团队，包括机械设计师、电气工程师、自动化控制工程师等，确保设计的全面性和专业性。

二、机械设计规范2.1 结构设计：根据设备功能和工艺要求，进行结构设计，确保设备的稳定性和可靠性。

2.2 运动控制：设计合理的运动控制系统，包括传动装置、传感器和执行机构等，确保设备的准确性和精度。

2.3 安全设计：考虑设备运行过程中的安全性，设计安全防护装置和紧急停机系统，确保操作人员的人身安全。

三、电气设计规范3.1 电气控制系统：设计合理的电气控制系统，包括电气图纸、电气元件选型和布线设计等，确保设备的稳定运行。

3.2 信号传输：设计可靠的信号传输系统，确保各个部件之间的信息传递准确无误。

3.3 电气安全：考虑设备运行过程中的电气安全问题，设计过载保护、漏电保护和接地保护等装置，确保设备的安全性。

四、自动化控制规范4.1 控制系统选型：根据设备功能和要求，选择合适的自动化控制系统，确保设备的稳定性和可靠性。

4.2 编程设计：编写合理的控制程序，包括运动控制、信号处理和故障诊断等，确保设备的自动化运行。

4.3 系统集成：将各个子系统进行集成，确保设备的协同工作和整体性能。

五、验收和维护规范5.1 设备验收：按照设计要求和客户需求，进行设备的验收测试，确保设备的功能和性能符合预期。

5.2 维护计划：制定合理的设备维护计划，包括定期检查、保养和故障排除等，确保设备的长期稳定运行。

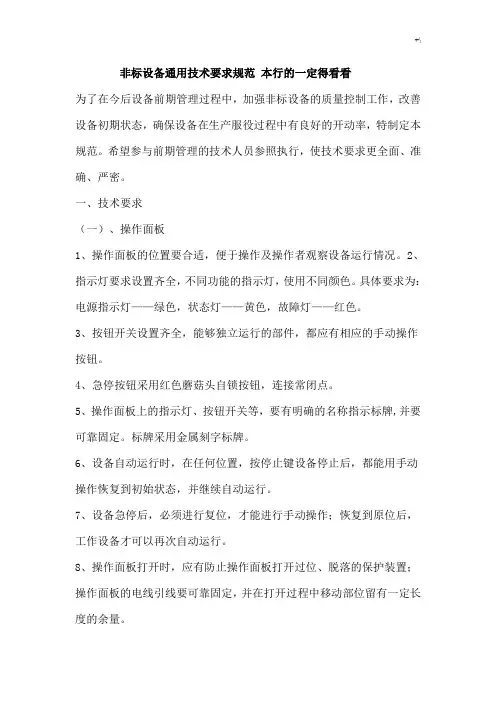

非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。

标牌采用金属刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。

（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装射照明灯。

4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接3根电线。

8、接线端子板要预留10%以上备用端子。

9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。

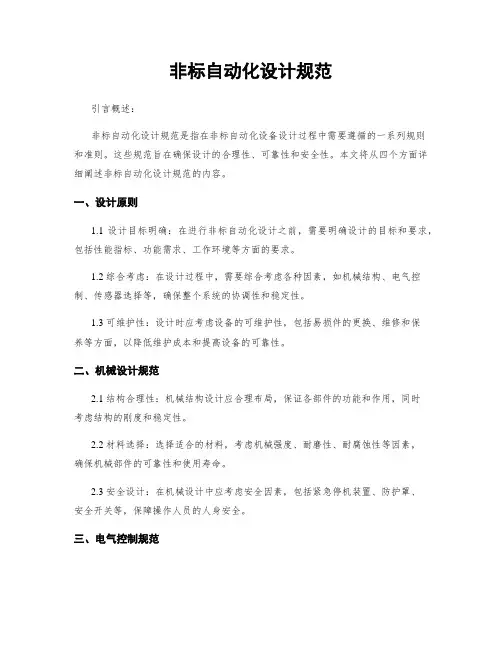

非标自动化设计规范引言概述：非标自动化设计规范是指在非标自动化设备设计过程中需要遵循的一系列规则和准则。

这些规范旨在确保设计的合理性、可靠性和安全性。

本文将从四个方面详细阐述非标自动化设计规范的内容。

一、设计原则1.1 设计目标明确：在进行非标自动化设计之前，需要明确设计的目标和要求，包括性能指标、功能需求、工作环境等方面的要求。

1.2 综合考虑：在设计过程中，需要综合考虑各种因素，如机械结构、电气控制、传感器选择等，确保整个系统的协调性和稳定性。

1.3 可维护性：设计时应考虑设备的可维护性，包括易损件的更换、维修和保养等方面，以降低维护成本和提高设备的可靠性。

二、机械设计规范2.1 结构合理性：机械结构设计应合理布局，保证各部件的功能和作用，同时考虑结构的刚度和稳定性。

2.2 材料选择：选择适合的材料，考虑机械强度、耐磨性、耐腐蚀性等因素，确保机械部件的可靠性和使用寿命。

2.3 安全设计：在机械设计中应考虑安全因素，包括紧急停机装置、防护罩、安全开关等，保障操作人员的人身安全。

三、电气控制规范3.1 电气元件选择：选择符合国家标准和行业规范的电气元件，确保电气系统的可靠性和安全性。

3.2 电气布线规范：合理布置电气线路，避免干扰和电磁辐射，确保信号的稳定传输和系统的可靠运行。

3.3 安全措施：在电气控制设计中，应考虑安全措施，如过载保护、短路保护、漏电保护等，确保设备的安全运行。

四、软件开发规范4.1 编程规范：制定统一的编程规范，包括命名规范、注释规范、代码结构规范等，提高软件的可读性和可维护性。

4.2 异常处理：在软件开发中，应考虑各种异常情况的处理，如传感器故障、通信中断等，保证系统的稳定性和可靠性。

4.3 软件测试：对软件进行全面的测试，包括功能测试、性能测试、稳定性测试等，确保软件的质量和可靠性。

总结：非标自动化设计规范是保证非标自动化设备设计合理性、可靠性和安全性的重要依据。

设计原则、机械设计规范、电气控制规范和软件开发规范是非标自动化设计中需要遵循的主要内容。

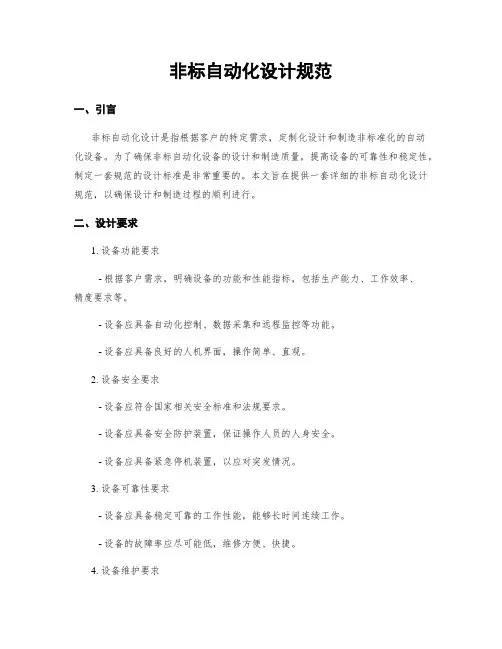

非标自动化设计规范一、引言非标自动化设计是指根据客户的特定需求，定制化设计和制造非标准化的自动化设备。

为了确保非标自动化设备的设计和制造质量，提高设备的可靠性和稳定性，制定一套规范的设计标准是非常重要的。

本文旨在提供一套详细的非标自动化设计规范，以确保设计和制造过程的顺利进行。

二、设计要求1. 设备功能要求- 根据客户需求，明确设备的功能和性能指标，包括生产能力、工作效率、精度要求等。

- 设备应具备自动化控制、数据采集和远程监控等功能。

- 设备应具备良好的人机界面，操作简单、直观。

2. 设备安全要求- 设备应符合国家相关安全标准和法规要求。

- 设备应具备安全防护装置，保证操作人员的人身安全。

- 设备应具备紧急停机装置，以应对突发情况。

3. 设备可靠性要求- 设备应具备稳定可靠的工作性能，能够长时间连续工作。

- 设备的故障率应尽可能低，维修方便、快捷。

4. 设备维护要求- 设备应具备良好的维护性，易于维修和保养。

- 设备的易损件应有备件供应，便于更换和维修。

三、设计流程1. 需求分析- 与客户充分沟通，了解其需求和要求。

- 对客户提供的相关数据和资料进行分析和评估。

2. 设计方案- 根据需求分析结果，制定合理的设计方案。

- 设计方案应包括设备的整体结构、控制系统、传动系统、电气系统等。

3. 详细设计- 对设计方案进行详细设计，包括各个部件的尺寸、材料、工艺等。

- 设备的各个部分应具备相互协调和配合的设计。

4. 设备制造- 根据详细设计结果，进行设备的制造和组装。

- 制造过程中应注意质量控制，确保设备的制造质量。

5. 设备调试和试运行- 完成设备制造后，进行设备的调试和试运行。

- 确保设备的各项功能和性能指标达到设计要求。

四、设计标准1. 结构设计标准- 设备的结构设计应符合机械设计原理和力学原理。

- 设备的结构应具备足够的刚度和强度，以满足工作时的负载要求。

- 设备的结构应具备良好的稳定性和抗震性能。

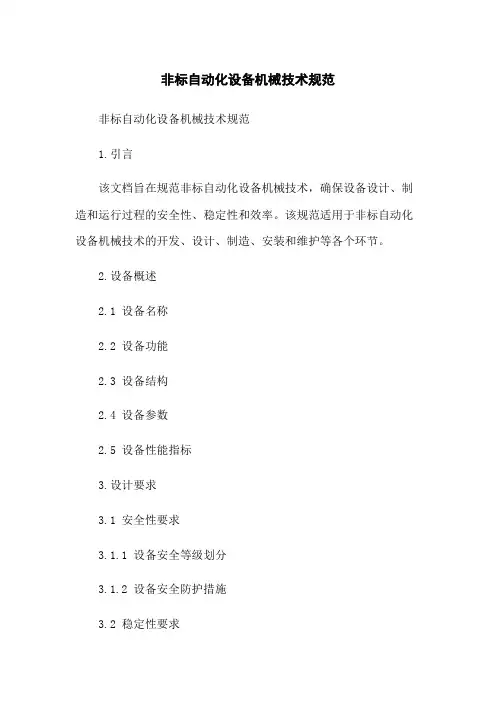

非标自动化设备机械技术规范非标自动化设备机械技术规范1.引言该文档旨在规范非标自动化设备机械技术，确保设备设计、制造和运行过程的安全性、稳定性和效率。

该规范适用于非标自动化设备机械技术的开发、设计、制造、安装和维护等各个环节。

2.设备概述2.1 设备名称2.2 设备功能2.3 设备结构2.4 设备参数2.5 设备性能指标3.设计要求3.1 安全性要求3.1.1 设备安全等级划分3.1.2 设备安全防护措施3.2 稳定性要求3.2.1 设备结构强度要求3.2.2 设备振动、噪音控制要求3.3 效率要求3.3.1 设备工作效率要求3.3.2 设备能耗要求4.设计流程4.1 设备设计流程4.2 设备制造流程4.3 设备安装调试流程5.关键技术5.1 机械传动系统5.2 控制系统5.3 传感器与反馈装置5.4 电气系统5.5 液压系统5.6 气动系统5.7 机械加工与装配工艺6.质量控制6.1 设备质量控制流程6.2 设备质量检测方法6.3 设备质量报告7.安全评估7.1 设备风险评估7.2 设备安全评估方法7.3 设备安全等级评定8.维护与保养8.1 设备日常维护和保养8.2 设备故障排除与维修9.附件本文档涉及附件，请参考附件部分。

10.法律名词及注释10.1 《机械安全规范》：指国家制定的机械设计、制造、使用和维护等方面的安全规范。

10.2 《职业安全与健康法》：指国家制定的关于职业安全和健康的法律法规。

10.3 《产品质量法》：指国家制定的关于产品质量监督和管理的法律法规。

11.结束语本文档为非标自动化设备机械技术规范，旨在规范设备的技术要求和安全性。

通过本规范，可以提高设备的稳定性、安全性和效率，确保设备的正常运行。

本文档仅供参考，请根据实际情况进行具体实施。

非标设备技术规范一．整机（一）、结构可靠1.结构件各自分工，功能确定；机构稳定可靠，满足使用要求；2.机构定位准确；3.重复精度满足使用要求；4.机架、机座及零部件刚性足够，工作时不致于变形（如气缸座等）；5. 运动无干扰（二）、安全措施1. 设计防止意外事故的防护罩（如皮带、运动机构）；2. 必要时，设计双手操作按钮（如冲床等运动机构）；3. 必要时，设置安全光栅；4. 设置极限位置限位器（机械限位与Sensor限位双保险）；5. 必要时，马达装扭力限制器，防止过载烧毁；6. 必要时Sensor加保护罩。

（三）、安装调试方便1. 精度要求高的较大机架，不便加工的，基座面板采用可调支承（大直径细牙螺柱），降低成本；2. 螺纹联接部位要预留尽较大的安装维修空间；3. 有定位精度要求的零部件，应尽可能延伸到基座面板上，不可直接安装在焊接机架上。

（四）、气（油）管线要求4. 机架及基座面板上要多处预穿留管线孔，减少安装现场开孔的困难；2. 对大流量气动元件，要考虑供气管直径是否足够，并在必要时设置储气罐；3. 需旋转的气管应采用旋转接头；4. 对于长距离，多管路系统，为方便维修，应采用可拔插的对接式接头。

（五）、电气线路要求1. 机架及基座面板上要多处预留马达及Sensor穿线孔，需往复长距离移动部位应采用拖链；2. Sensor座要可调；3. 对于小电流低压电器，为方便维修，可采用对接式接头；4. 必要时，电线应采取防油防爆措施（套金属软管）。

（六）、滑动转动部位的润滑措施1. 导轨等滑动部位，及轴承等转动部位，应设计润滑结构，装注油咀。

2. 必要时，设置防尘结构（如采用带密封盖轴承，装密封圈等）。

（七）、其他要求1. 机器结构满足加工工艺要求，便于制造；2. 结构简明；；3. 符合经济性要求；4. 符合美学原理；5. 符合噪声要求（如同步带传动比齿轮传动噪声低）；6. 符合环保要求（防尘、无污染）二、零部件（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

引言：自动化设备机械技术规范是指在自动化设备的设计、制造、安装、运行和维护过程中，为保证设备的正常运行以及安全性和可靠性，制定的一系列技术规定和标准。

这些规范包括了材料选用、结构设计、运动控制、安全保护等方面的要求，以确保自动化设备的性能达到设计要求，并且能够满足用户的需求。

本文将会详细介绍自动化设备机械技术规范的相关概念和内容，主要包括：材料选用、结构设计、运动控制、安全保护和维护保养。

每个部分都将会分为小点进行详细阐述，以便读者全面了解自动化设备的技术规范。

正文内容：一、材料选用1. 材料性能要求：在自动化设备的设计中，需要考虑到材料的刚性、强度、耐磨性、耐腐蚀性等方面的需求，以确保设备在长时间运行中不会发生变形、断裂等问题。

2. 材料的选择与应用：根据设备的工作环境和工作负载，选择适合的材料进行制造，并且根据不同的部件功能，选择合适的材料进行应用，以提高设备的可靠性和寿命。

二、结构设计1. 结构设计原则：自动化设备的结构设计应符合结构合理、稳定性好、工艺先进等原则，以确保设备能够稳定运行，并且能够适应不同的工作环境。

2. 结构设计要点：结构设计要考虑到设备的装配性、维修性、可扩展性等方面的需求，同时还要充分考虑设备的安全性和可靠性。

三、运动控制1. 控制方式选择：根据设备的性能要求和工作特点，选择适合的运动控制方式，包括传统的伺服控制、步进控制、液压控制等，以实现设备的准确控制和高效运行。

2. 运动控制参数设置：根据设备的工作负载和精度要求，对运动控制参数进行合理设置，以确保设备能够稳定运行，并且能够满足精度要求。

四、安全保护1. 安全保护要求：自动化设备的安全保护是保证设备操作人员安全的重要措施，包括防护装置的设置、安全控制系统的设计等方面的要求。

2. 安全保护装置的选择与应用：根据设备的工作特点和操作环境，选择适合的安全保护装置，并合理设置，以确保设备运行过程中不会对人员造成伤害。

五、维护保养1. 维护保养要求：自动化设备的维护保养是确保设备长期稳定运行的重要手段，包括定期检查、润滑、清洁等方面的要求。

非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中,加强非标设备的质量控制工作,改善设备初期状态,确保设备在生产服役过程中有良好的开动率,特制定本规范;希望参与前期管理的技术人员参照执行,使技术要求更全面、准确、严密;一、技术要求一、操作面板1、操作面板的位置要合适,便于操作及操作者观察设备运行情况;2、指示灯要求设置齐全,不同功能的指示灯,使用不同颜色;具体要求为：电源指示灯——绿色,状态灯——黄色,故障灯——红色;3、按钮开关设置齐全,能够独立运行的部件,都应有相应的手动操作按钮;4、急停按钮采用红色蘑菇头自锁按钮,连接常闭点;5、操作面板上的指示灯、按钮开关等,要有明确的名称指示标牌,并要可靠固定;标牌采用金属刻字标牌;6、设备自动运行时,在任何位置,按停止键设备停止后,都能用手动操作恢复到初始状态,并继续自动运行;7、设备急停后,必须进行复位,才能进行手动操作；恢复到原位后,工作设备才可以再次自动运行;8、操作面板打开时,应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定,并在打开过程中移动部位留有一定长度的余量;9、操作台箱体结构、元件布置结构应便于维修及部件更换;10、可移动式操作台必须单独内置或外置软地线;11、对灰尘、水气、油污比较大的环境,操作台箱体要有良好的密封设施;二、控制柜1、控制柜要有标牌,标明设备型号、电气容量等技术参数;2、控制柜应有电源总开关,电源总开关操作手柄应设置在控制柜两端外侧;3、控制柜应装射照明灯;4、控制柜应有插座,2线,3线220V、5A以上的电源插座各一组;5、控制柜的各个元件应有永久性标牌,并应与图纸的名称一致;标牌位置不能贴在元件上,应就近合理布置;6、控制柜元件布置位置应预留10%以上位置;7、接线端子板的同一端子位置,最多接3根电线;8、接线端子板要预留10%以上备用端子;9、导线接点要压接专用接线端子,不得直接和端子板或元件连接;10、备用线应预留10%以上,并标有备用线号;11、控制柜元件固定方式要合理,便于拆装；不允许采用螺丝、螺母穿孔固定方式;12、电气配线应有标号,并与图纸一致;标号要求为打印方式,长期使用不脱色,并能防水、防油;另外,同一电线两端的标号必须相同,接到同一端子上的电线的标号相同;13、控制柜的铁板厚度要保证强度,根据控制柜的大小,厚度要求不同;但一般铁板厚度要大于;14、控制柜的颜色为兰色或深灰色;15、移动、运转装置的急停、安全装置等互锁信号,要求必须有继电器等硬件触点互锁,不能只有软件PLC程序等互锁;16、电箱必须有可靠的接地;17、电箱结构及四周空间大小要便于维修;18、对灰尘、水气、油污比较大的环境,箱体要有良好的密封设施;19、强弱电要分开电箱配置；或左右配置,中间加隔离板;20、超过1KVA的变压器要单独加屏蔽箱,箱体接地;21、对包含电子系统大功率发热器件的电箱,应有空调或通风散热装置,并考虑防尘措施;三、外围布线1、分立总电箱和机床的连线采用线槽或金属管连接,不得直接使用电缆;2、所有电线连接必须通过端子板,不得有直接对接的接点;3、电缆、蛇皮管等通过箱体处必须使用标准管接头,不得直接进出布线;4、管路内非电缆穿线使用软线,不得小于1平方毫米;5、管路内部穿线必须保留10％以上备用线;不足1根的至少要保留1根备用线;6、管路端头、接口、线槽转角、端头等位置应适当防护,以免伤线;7、交流线使用红色,直流线使用蓝色或绿色;PLC输入输出线色应该区分开;地线使用黑线或专用花皮地线;8、设备线路移动部分比较长,和现场有干涉的要求采用吊环布线或坦克链;9、邻近元件超过三个的位置,要就近采用分线盒布线,不得长距离分散走线;10、为防止水、灰尘、油污进入分线盒,应采取防护措施;11、强弱电走线要分开线槽走线,尽量避免交叉重叠;12、所有分离箱体,包括接线盒、液压站、润滑站等应有接地设施;四、驱动部分1、电机应有旋转方向指示;2、电机要有相应的过流、过载保护;3、电机安装部位,应留出拆卸、安装的位置;4、联轴节外露部分必须加防护;5、电机接线盒内要单独接地线;五、外部器件1、行程开关、接近开关、电磁阀等外部元件,安装位置要适当,以便于安装及调整;2、各器件固定位置要牢固,不易变形;3、外部器件应有固定的金属标牌,指示器件的名称、编号等,并要求与图纸一致;4、指示灯、标牌应面向外侧,并置于便于观察位置;5、外部器件接线口不能露明线;六、PLC部分1、输入、输出点要预留10%以上;2、PLC的输入、输出板,应选择接线端子式的板卡;3、输出带电磁阀的,要求使用外部直流24V继电器隔离;4、每路电磁阀负载设一个熔断器或单相空开,熔断器设熔断指示灯;5、盘面配线时,输入输出线色应予以区分;6、PLC每个I/O槽口附近,贴有I/O地址标记;7、PLC电源必须单独使用隔离变压器;七、控制电源1、设备应能适应三相380VAC,+15%/-10%,50HZ的电网环境;2、交流控制电源应采用隔离变压器,减少控制部分受供电电源的干扰;3、变压器采用原副边铁心分绕型;4、直流控制电源,选用开关电源,提高系统的工作稳定性;5、直流负载电源和直流控制电源必须分开设置;八其它1、我厂的供电系统为5线制方式,要求设备采用工作接零与保护接地分开的配线方式;2、供电线路、动力线路的连接导线用铜线,线芯截面积不小于;一般控制线路的铜芯连接导线的截面积不小于 mm2;移动设备用的铜芯橡套电缆,截面积不得小于 mm2;3、要求防护栏、罩盖等安全装置齐全;4、国内设备,所有项目要求符合国家有关安全的规定要求;外国进口设备则要求符合国际的安全标准;5、对欧洲国家定货时,要在合同中明确规定所有接线端必须加套线号;6、依据随机备件费的情况,认真提出重要的随机备件;7、对国内某些资信度小,服务保障没有把握的个人法人公司定货的设备,还应提供其自行开发的系统详细原理图;板面采用可编程芯片GAL、PAL、EPROM等的,还应提供载有程序的芯片备份;我方可以在合同中规定承担技术保密义务;8、未尽事宜按照家相关标准规范执行;二、图纸资料必须提供如下电气图纸资料：1．设备使用、维修、安装调试说明书要求提供4套：2套存档,1套用于现场设备维修；1套用于设备技术消化分析研究,由设备维修的技术人员使用;2、使用PLC的,要求提供电气原理图、带单点注释的梯形图、地址表一式四份;3、使用PLC、工控机、数控等计算机系统的,必须提供软盘或光盘形式的用户软件、参数备份3份;工控机要求带有系统安装、硬件驱动、应用平台软件CD至少1份;4、常规提供如下资料：电气原理图、接线图器件、插头接点连接、器件清单包括型号、厂家、数量等、设备点检说明、定期更换器件周期;5、带有计算机系统的设备,应提供必要的参数表,并具备数值及参数说明等内容;6、专用控制器,如PLC、数控、机器人系统等,应提供随机安装、连接、维修、编程、操作、参数等说明书至少一套;7、电气控制图纸中的电气图形符号必须符合国家标准及行业标准规范;8、图纸的标注要清楚规范齐全;明确线路来源及符号的关联位置,如：继电器的触点使用位置,线圈在图纸中的页号、坐标位置等;9、进口设备必须使用中文或英文注释;10、特殊系统或新增系统中,要求编程或参数输入的,要求随机携带编辑软件和电缆;三、培训厂家有义务对维修人员进行必要的培训：1、设备控制原理的培训;2、设备结构的培训;3、特殊控制系统的操作、编程、设置、监控的方法;4、必要的维修保养常识;四、验收一、预验收工作内容1、按照技术要求,逐项核对设备的各个部分是否符合要求,发现不合格项要求厂家整改;2、检查设备是否符合安全规范;防护栏、罩盖、安全装置等安全装置是否完善;3、了解设备控制的设计思想;二、终验收工作内容1、重复预验收1-3内容;2、核对图纸资料数量及内容是否符合要求;图纸与实际是否一致;3、通过现场试运行确认安全保护装置是否有效;4、通过现场试运行确认设备各功能是否有效;5、实际模拟生产条件,连续运转4个小时以上,设备应稳定,没有原则性故障;6、确认培训是否完成并达到目的;7、确认随机备件是否提供齐全;以上验收不合格,则有责任建议采购部门暂缓付款;参与设备前期管理的人员,要有高度的责任心,严格把握质量关;以上规范是一个基本准则,技术人员可以根据具体情况加以掌握,但原则问题必须坚持;。

非标自动化设备机械技术规范为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希翼参预前期管理的技术人员参照执行 ,使技术要求更全面、准确、严密。

一、技术要求一)、结构要求1)．机械机构设计需符合人机工程学，方便人员操作与维修；2)．机械结构设计需经过计算，达到正常使用的强度要求，并在安全余量之内；3)．机械结构设计需根据我方具体要求，对关键点进行 FEMA 分析和验证；4)．机械结构总体设计需考虑经济、环保、安全的原则。

二)、材料要求1)．结构件、面板类钢材要求 Q235，传动件、普通零部件材料要求 45＃、需热处理部件材料要求 20-40Cr 或者指定其他材料,各类型材必须是国标型材，特殊要求根据设备设计需求具体提出来；2)．所有材料必需有相应的合格证或者符合质量要求的检验证书;3)．对于特殊部件的材料，需同时提供检测报告，报告内容主要涉及：成份、力学性能、物理性能等.三)、钢构表面要求1)．钢结构件表面需经喷砂处理,除锈等级 Sa2.5；若手工进行表面处理,需介于 St2 与 St3 之间。

2)．喷砂后需喷涂底漆为红丹防锈漆一遍,面漆为醇酸调和漆两遍，总干膜厚度为125 μm;附着力达到 ISO 等级 1 级或者 ASTM 等级 4B 级；3)．结构件表面不能有明显的变形、划伤、撞伤、凹槽、凸现、缺失、分层等缺陷.四)、焊接要求1)．所有焊接都需有相应的焊接规范和标准，并进行焊接工艺验证;2)．现场焊接时,需满足焊接规范的要求;3)．焊缝表面不能有裂纹、气孔、夹渣、未熔合、未焊透、虚焊、形状缺陷及上述以外的其他缺陷;4)．主梁受拉区的翼缘板、腹板的对接焊缝应进行无损探伤,超声波探伤不低于 11345 中的 I 级,并提供报告的复印件。

五)、传动要求1)．传动设计需考虑传动效率最优化;2)．传动机构要求简单合理,以至少的环节实现功能；3)．传动设计需考虑现场噪音控制，尽一切可能降低噪音的产生;4)．变速箱 (SIEMENS 或者 SEW)、机电(SIEMENS 或者 SEW 变频机电)、轴承(SKF 或者 NSK)等部件要求指定厂家或者品牌；5)．变频机电采用的范围：风机、需调速的传动机构、需要和传动机构配合的传动系统。

非标设备通用技术要求规范本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求（一）、操作面板1、操作面板的位置要合适，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌,并要可靠固定。

标牌采用金属刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板打开时，应有防止操作面板打开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在打开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比较大的环境，操作台箱体要有良好的密封设施。

（二）、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装射照明灯。

4、控制柜应有插座，2线，3线220V、5A以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接3根电线。

8、接线端子板要预留10%以上备用端子。

9、导线接点要压接专用接线端子，不得直接和端子板或元件连接。

自动化设备机械技术规范（试行）为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希望参和前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求（一）、结构要求1 •机械机构设计需符合人机工程学，方便人员操作和维修；2•机械结构设计需经过计算，达到正常使用的强度要求，并在安全余量之内；3 •机械结构设计需根据我方具体要求，对关键点进行FEMA分析和验证；4 •机械结构总体设计需考虑经济、环保、安全的原则。

（二）、材料要求1 •结构件、面板类钢材要求Q235,传动件、一般零部件材料要求45#、需热处理部件材料要求20-40Cr或指定其他材料，各类型材必须是国标型材，特殊要求根据设备设计需求具体提出来；2 •所有材料必需有相应的合格证或符合质量要求的检验证书；3•对于特殊部件的材料，需同时提供检测报告，报告内容主要涉及：成分、力学性能、物理性能等。

（三）、钢构表面要求1 •钢结构件表面需经喷砂处理，除锈等级Sa2.5;若手工进行表面处理，需介于St2和St3之间。

2•喷砂后需喷涂底漆为红丹防锈漆一遍，面漆为醇酸调和漆两遍，总干膜厚度为125 口m ；附着力达到ISO等级1级或ASTM等级4B级；3 •结构件表面不能有明显的变形、划伤、撞伤、凹槽、凸现、缺失、分层等缺陷。

（四）、焊接要求1 •所有焊接都需有相应的焊接规范和标准，并进行焊接工艺验证；2•现场焊接时，需满足焊接规范的要求；3 •焊缝表面不能有裂纹、气孔、夹渣、未熔合、未焊透、虚焊、形状缺陷及上述以外的其他缺陷；4•主梁受拉区的翼缘板、腹板的对接焊缝应进行无损探伤，超声波探伤不低于11345中的I级，并提供报告的复印件。

（五）、传动要求1 •传动设计需考虑传动效率最优化；2. 传动机构要求简单合理，以最少的环节实现功能；3. 传动设计需考虑现场噪音控制，尽一切可能降低噪音的产生；4•变速箱（SIEMENS或SEW）、电机（SIEMENS或SEW变频电机）、轴承（SKF或NS0 等部件要求指定厂家或品牌；5. 变频电机采用的范围：风机、需调速的传动机构、需要和传动机构配合的传动系统。

实用标准文案非标设备通用技术要求标准本行的一定得看看为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本标准。

希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求〔一〕、操作面板1、操作面板的位置要适宜，便于操作及操作者观察设备运行情况。

2、指示灯要求设置齐全，不同功能的指示灯，使用不同颜色。

具体要求为：电源指示灯——绿色，状态灯——黄色，故障灯——红色。

3、按钮开关设置齐全，能够独立运行的部件，都应有相应的手动操作按钮。

4、急停按钮采用红色蘑菇头自锁按钮，连接常闭点。

5、操作面板上的指示灯、按钮开关等，要有明确的名称指示标牌, 并要可靠固定。

标牌采用金属刻字标牌。

6、设备自动运行时，在任何位置，按停止键设备停止后，都能用手动操作恢复到初始状态，并继续自动运行。

7、设备急停后，必须进行复位，才能进行手动操作；恢复到原位后，工作设备才可以再次自动运行。

8、操作面板翻开时，应有防止操作面板翻开过位、脱落的保护装置；操作面板的电线引线要可靠固定，并在翻开过程中移动部位留有一定长度的余量。

9、操作台箱体结构、元件布置结构应便于维修及部件更换。

10、可移动式操作台必须单独内置或外置软地线。

11、对灰尘、水气、油污比拟大的环境，操作台箱体要有良好的密封设施。

〔二〕、控制柜1、控制柜要有标牌，标明设备型号、电气容量等技术参数。

2、控制柜应有电源总开关，电源总开关操作手柄应设置在控制柜两端外侧。

3、控制柜应装射照明灯。

4、控制柜应有插座， 2 线， 3 线 220V、5A 以上的电源插座各一组。

5、控制柜的各个元件应有永久性标牌，并应与图纸的名称一致。

标牌位置不能贴在元件上，应就近合理布置。

6、控制柜元件布置位置应预留10%以上位置。

7、接线端子板的同一端子位置，最多接 3 根电线。

8、接线端子板要预留10%以上备用端子。

自动化设备机械技术规范（试行）为了在今后设备前期管理过程中，加强非标设备的质量控制工作，改善设备初期状态，确保设备在生产服役过程中有良好的开动率，特制定本规范。

希望参与前期管理的技术人员参照执行，使技术要求更全面、准确、严密。

一、技术要求（一）、结构要求1．机械机构设计需符合人机工程学，方便人员操作与维修；2．机械结构设计需经过计算，达到正常使用的强度要求，并在安全余量之内；3．机械结构设计需根据我方具体要求，对关键点进行FEMA分析和验证；4．机械结构总体设计需考虑经济、环保、安全的原则。

（二）、材料要求1．结构件、面板类钢材要求Q235，传动件、一般零部件材料要求45#、需热处理部件材料要求20-40Cr或指定其他材料，各类型材必须是国标型材，特殊要求根据设备设计需求具体提出来；2．所有材料必需有相应的合格证或符合质量要求的检验证书；3．对于特殊部件的材料，需同时提供检测报告，报告内容主要涉及：成分、力学性能、物理性能等。

（三）、钢构表面要求1．钢结构件表面需经喷砂处理，除锈等级Sa2.5；若手工进行表面处理，需介于St2与St3之间。

2．喷砂后需喷涂底漆为红丹防锈漆一遍,面漆为醇酸调和漆两遍，总干膜厚度为125μm；附着力达到ISO等级1级或ASTM等级4B级；3．结构件表面不能有明显的变形、划伤、撞伤、凹槽、凸现、缺失、分层等缺陷。

（四）、焊接要求1．所有焊接都需有相应的焊接规范和标准，并进行焊接工艺验证；2．现场焊接时，需满足焊接规范的要求；3．焊缝表面不能有裂纹、气孔、夹渣、未熔合、未焊透、虚焊、形状缺陷及上述以外的其他缺陷；4．主梁受拉区的翼缘板、腹板的对接焊缝应进行无损探伤，超声波探伤不低于11345中的I级，并提供报告的复印件。

（五）、传动要求1．传动设计需考虑传动效率最优化；2．传动机构要求简单合理，以最少的环节实现功能；3．传动设计需考虑现场噪音控制，尽一切可能降低噪音的产生；4．变速箱（SIEMENS或SEW）、电机（SIEMENS或SEW变频电机）、轴承（SKF或NSK）等部件要求指定厂家或品牌；5．变频电机采用的范围：风机、需调速的传动机构、需要和传动机构配合的传动系统。
