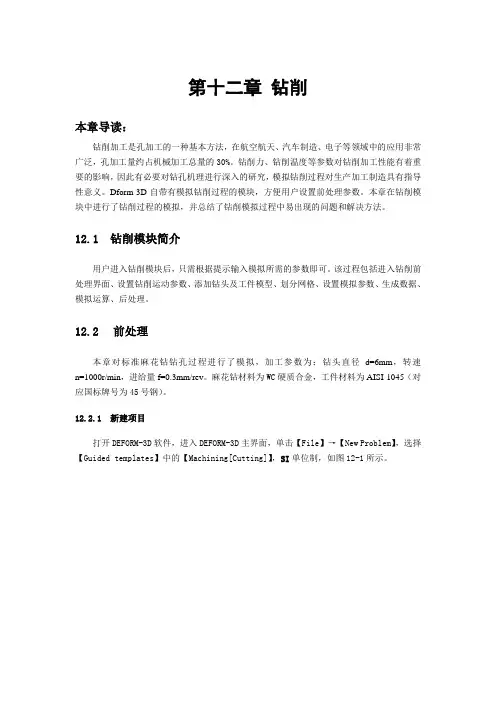

第十二章钻削本章导读：钻削加工是孔加工的一种基本方法，在航空航天、汽车制造、电子等领域中的应用非常广泛，孔加工量约占机械加工总量的30%。
钻削力、钻削温度等参数对钻削加工性能有着重要的影响，因此有必要对钻孔机理进行深入的研究，模拟钻削过程对生产加工制造具有指导性意义。
Dform-3D自带有模拟钻削过程的模块，方便用户设置前处理参数。
本章在钻削模块中进行了钻削过程的模拟，并总结了钻削模拟过程中易出现的问题和解决方法。
12.1 钻削模块简介用户进入钻削模块后，只需根据提示输入模拟所需的参数即可。
该过程包括进入钻削前处理界面、设置钻削运动参数、添加钻头及工件模型、划分网格、设置模拟参数、生成数据、模拟运算、后处理。
12.2前处理本章对标准麻花钻钻孔过程进行了模拟，加工参数为：钻头直径d=6mm，转速n=1000r/min，进给量f=0.3mm/rev。
麻花钻材料为WC硬质合金，工件材料为AISI-1045（对应国标牌号为45号钢）。
12.2.1 新建项目打开DEFORM-3D软件，进入DEFORM-3D主界面，单击【File】→【New Problem】，选择【Guided templates】中的【Machining[Cutting]】，SI单位制，如图12-1所示。
图12-1 新建项目单击【Next>】,默认存储位置。
Problem name定义为Drilling，单击【Finish】进入切削加工前处理界面,如图12-2所示。
图12-3 前处理界面12.2.2 钻削参数设置Project name（项目名）默认，确定单位制为SI,单击【Next>】,Operation Name默认。
单击【Next>】，加工方式选择钻削【Drilling】，如图12-3所示。
图12-4 选择加工方式单击【Next>】对钻削运动参数进行设置，本例中设置n=1000r/min,进给量f=0.3mm/r，如图12-4所示。

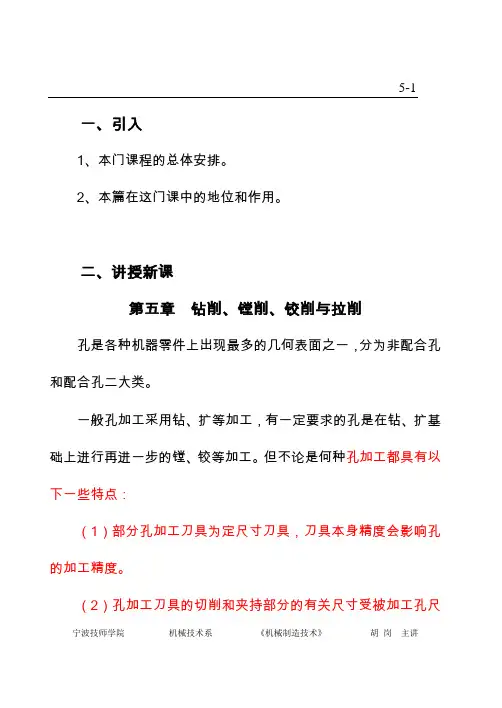

5-1一、引入1、本门课程的总体安排。
2、本篇在这门课中的地位和作用。
二、讲授新课第五章钻削、镗削、铰削与拉削孔是各种机器零件上出现最多的几何表面之一，分为非配合孔和配合孔二大类。
一般孔加工采用钻、扩等加工，有一定要求的孔是在钻、扩基础上进行再进一步的镗、铰等加工。
但不论是何种孔加工都具有以下一些特点：（1）部分孔加工刀具为定尺寸刀具，刀具本身精度会影响孔的加工精度。
（2）孔加工刀具的切削和夹持部分的有关尺寸受被加工孔尺寸的限制，会使刀具的刚性变差。
（3）孔加工时，刀具一般是封闭或半封闭状态下进行工作，对加工质量和刀具耐用度都会产生不利的影响。
宁波技师学院机械技术系《机械制造技术》胡岗主讲5-2 基于以上原因，在机械设计过程中选用孔和轴配合的公差等级时，经常把孔的公差等级定得比轴低一级。
孔加工的方法很多，常用的有钻孔、扩孔、锪孔、铰孔、镗孔、拉孔、磨孔等，还有金刚镗、珩磨、研磨、挤压及特种加工孔等方法。
其加工孔直径Φ0.01～Φ1000mm，加工精度可达到IT13～IT5，表面粗糙度Ra12.5～0.006μm；可在金属或非金属材料上加工，也可在普通材料或高硬度材料上加工。
在加工中可根据不同要求，合理进行选择最佳的加工方案，达到加工质量能符合要求。
第一节钻削加工（一）一、概述用钻头作回转运动，并使其与工件作相对轴向进给运动，在实体工件上加工孔的方法称为钻孔；在已有孔的情况下，用扩孔钻对孔径进行再扩大的加工称为扩孔；钻孔与扩孔统称为钻削。
钻削可以在各种钻床上进行，也可以在车床、铣床、镗床和组宁波技师学院机械技术系《机械制造技术》胡岗主讲5-3合机床、加工中心上进行，但大多数情况下，尤其是在大批量下生产时，主要还是在钻床上进行。
二、钻床主要用钻头在工件上加工孔的机床称为钻床。
通常以钻头的回转运动为主运动，钻头的轴向移动为进给运动。
钻床的分类：坐标镗钻床、深孔钻床、摇臂钻床、台式钻床、立式钻床、卧式钻床、铣钻床、中心孔钻床等八大类。
