多级离心消防泵XBD-DN系列

XBD-GDL系列立式多级消防泵--产品简介及特点本单位在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品。

该系列泵在性能、结构、材料和配套上均满足消防泵的要求。

由于采用优秀的水力模型，因此该系列泵具有满足用户要求；采用立式泵结构，具有效率高、性能范围广的特点，可列好地节省占地面积的优点；采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小；采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有机械密封和填料密封两种形式；该泵还具有进出口水法兰管线布置、转速高、重量经等特点。

XBD-GDL系列立式多级消防泵--应用范围适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水。

XBD-GDL系列立式多级消防泵--性能范围流量：5~115L/s 扬程：20~230m 功率：3~200KWXBD-GDL系列立式多级消防泵--工作条件1、可输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0.1%。

2、介质温度：-15℃~120℃。

3、最大工作压力：XBD型泵：≤2.5MPa,即系统压力+扬程≤2.5MPa,XBD(I)型泵：≤2.0MPa。

4、环境温度不大于40℃，相对湿度小于95%。

多级消防泵--结构说明1、本型消防泵为单级多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等口径，用户根据流量、扬程的需求选择不同品径和级数的泵来得到满足；2、本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其结构设计合理；3、泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在干油润滑的滚动轴承上，由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得消防泵运行起来十分平稳，且噪声低、振动小。

4、进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉/紧达到密封，为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水是入轴套腔内；5、为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以列换；6、泵与电动机同时装在公用的铸铁底座上，其扭矩通过弹性联轴器来传递。

fb离心泵需用泵来供水先等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

在国防建设中，飞机襟翼、尾舵和起落架的调节、军舰和坦克炮塔的转动◆一用一备，运行可靠专有技术体现内置自动换向运行装置的独特构思，当一台发生故障，另一台自动投入运行，保证供水不中断◆成熟可靠的核心部件和优化设计, 节能效果好内置自动换向装置精心设计制作，强化其组装质量和形位公差控制、实现其灵活、密封、可靠、耐用度高；波纹管机械密封和强制环流冷却循环系统比一般离心泵的普通机封寿命长2倍以上；机泵同轴震动小；对流道结构作了优化设计，保证高效运行。

配用Y2系列电机，效率提高2-4%、F级绝缘、电机耐热145℃以上,特殊结构的叶轮，优化的水力模型使液体流动更加顺畅，采用树脂砂造型铸件，铸件内部过流部件其表面粒度均匀、平滑光洁，水力损失小，保证其最佳性能。

◆简化系统环节，提高可靠性出水管道连接、阀类、附件、配件等对于采用备用泵设计而言，数量减少，系统环节简化，可靠性提高，维护简便。

Y2电机超载能力强、即使在145℃仍可在额定功率下可靠运行。

◆降低机组噪声，有利于环保双联泵将原单体水泵配套电机的功率数一分为二，降低了起动电流和起动噪声,降低单电机的功率数也就降低电机的噪音分贝，从而有效的降低了水泵机组的噪声。

◆降低安装费用50%，简化安装工序泵体的安装与输水管路的连接仅需一套管、阀、附件、泵基座，极大地简化了安装，与普通管道泵相比，既节省安装费用又缩短了工期，使投资大幅度减少◆节省机组占地面积双联泵的独特设计思想，大大节省泵房和管路的占地面积50%以上，由于减少基建投资、节省占地面积、便于系统整体管理。

◆运行费用，降低50% ～70% 用水呈高峰、低估连续或阶梯形变化的应用工况（如供暖和冷却系统），在用水低谷时，双联泵为单泵运行模式，在用水高峰时，双联泵可双泵运行，从而实现了工作的高效节能。

XBD-GDL XBD-GDL series multi-stage pipelinefire-fighting pumpBANGPU BACKGROUND 企业概况上海邦浦实业集团有限公司，是国内专业研发、制造各种流体输送设备的大型集团企业，集团成立之初就实施多元化经营，以泵、阀、节能电机及成套给排水设备为基业，以污水处理、环保设备及相关配件的生产、销售和进出口经营业务为经营外延，员工近2000人，注册资金5100万元人民币。

2008年，邦浦实业集团进入高速发展的轨道，实施兼并扩张战略，收购了上海人民电机厂有限公司全部技术和部分资产。

邦浦拥有一支高效、专业的技术团队，尤其在给排水领域，积累了丰富的研发、制造、工艺能力和经验，其技术专家和技术人员均具备精湛的理论基础和丰富的技术应用经验和能力。

泵的设计采用先进的CFD专业设计系统，通过3D流场及有限元分析，将水力损失降到最低，大大提高产品效率，最终使客户能使用我们优质高效的产品。

集团销售服务体系，网点遍布全国各地，并在多个国家和地区设立了海外机构。

在中国，我们的销售工程师和售后服务人员多达1200名，随时随地，以热忱的态度和专业的精神，为您提供完美的给排水解决方案和优质高效的产品，同时，邦浦为您购买的产品提供终身服务！COMPANY BACKGROUND Shanghai Bangpu Industrial Group Co., Ltd. is adiversified manufacturer of highly engineered industrialprocess product lines and customized technologysolutions for growing industrial end-markets. Theindustrial process product lines include: Pumps, valves,efficiency motors and other fluid transfer equipments.Bangpu Industrial Group business develops, producesand sells packaged solution for fluid transfer units, wastewater treatment, environmental protection equipments,accessories, Until now there are about 2000 employees.The registered capital is RMB 51million.In 2008, Bangpu Industrial Group acquired ShanghaiRenmin Electrical Machinery Co., Ltd and is becoming adynamic group that is growing and expanding globally.Bangpu Industrial Group is also a leading supplier oftechnological innovations in R&D services. BangpuIndustrial Group's Engineers are using ComputationalFluid Dynamics (CFD) to reduce hydraulic loss andimprove the pump's efficiency. So, our customers areusing our high quality & efficiency products.Our highly qualified products are supported by anextensive network of sales representatives around theworld. Our professional application and serviceengineers will provide the perfect solution for yourorganization.XBD-GDL 系列消防泵性能曲线图XBD-GDL series fire-fighting pump property curve figures0424泵基础图及其联接尺寸Pump basic figure and connection dimensions01产品概述Outline of product01工作条件Workingv conditions01产品特点Product characteristic02型号意义Model meaning25管路损耗参考表Reference table for pipeline loss泵附件及其尺寸Pump spare figure and dimensions2403结构简图Structure03型谱图Atlas of style性能参数表Performance table05外形及安装尺寸表External and installation dimension table05目录CONTENTSXBD-GDL 系列消防泵系立式、多级、单吸、筒式离心泵，该系列产品采用现代优秀水力模型经计算机优化设计而成。

点击放大产品型号：XBD-W型产品名称：XBD-W型卧式多级消防泵产品报价：产品特点：XBD-(W)卧式多级消防泵系卧式、单吸多级、分段式结构,是最新开发生产的节能系列产品。

其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。

XBD-W型卧式多级消防泵的详细资料：详细信息：XBD-(W)卧式多级消防泵系卧式、单吸多级、分段式结构,是最新开发生产的节能系列产品。

其性能参数及技术指标符合有关标准,具有效率高、运行噪音低、抗汽蚀性能好、结构合理、使用寿命长等显著优点。

XBD-W型消防泵全系列共有5个品种40个规格,其性能范围额定流量为5～40L/s,压力范围为0.18～2.0MPa,配套功率范围为2.2～180kW,口径范围为φ50～φ150mm。

XBD-W型消防泵组可供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用。

消防泵主要用于消防系统增压送水、也可应用于厂矿给排水、高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环增压、空调制冷系统送水及设备配套等场合。

主要用途:XBD-W型系列消防泵是消防专用泵适用于消防管道增压送水。

供输送清水或物理化学性质类似于清水的其它液体进行增压之用。

使用介质温度不超过80℃,适用于工业和城市给排水、高层建筑增压送水、园林喷灌,远距离送水、采暖、浴室等冷暖水循环增压及设备配套等。

型号流量Q(L/s)压力P(MPa)转速n(r/min)效率η(%)功率N(Kw)必需汽蚀余量(NPSH)r(m)XBD1.8/5-50W 5 0.18 1450 65 2.2 3.2 XBD2.7/5-50W 5 0.27 1450 65 3 3.2 XBD3.6/5-50W 5 0.36 1450 65 4 3.2 XBD4.5/5-50W 5 0.45 1450 65 5.5 3.2 XBD5.4/5-50W 5 0.54 1450 65 5.5 3.2。

技术资料一、.XBD-FL（W）G单级消防泵XBD-FL型立式单级单吸消防泵组，供输送不含固体颗粒的清水及物理化学性质类似于水的液体之用，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

本司生产的XBD-FL型消防泵组其性能、技术条件符合国家新颁布的GB/T5657-1995《离心泵技术条件（Ⅲ类）》、GB 6245-2006《消防泵》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

参数：流量Q：2.5～110L/s压力P：0.2～1.25MPa转速n：2900r/min2、XBD-FLG结构简图3、结构特征（1）、结构紧凑、体积小、外形美观，其立式结构决定安装面积小，其重心重合于泵脚中心，因而增强了泵的运行稳定性和使用寿命。

（2）、运行平稳，噪音低，组件同心度高。

（3）、采用先进水力模型，效率高，性能出色。

（4）、轴封采用优质机械密封，具有耐磨损，无泄漏，使用寿命长等特点。

（5）、泵进、出口在同一水平轴线上，且口径规格相同，便于管路连接，装卸极为方便。

（6）、维修方便，毋须拆卸管道，只要拆下泵盖螺母，取出电机及传动组件即可进行维修。

4、XBD5/50-150-400L安装尺寸图二、XBD-Q潜水消防泵XBD-Q潜水消防泵组，供输送不含固体颗粒的清水，主要用于消防系统管道增压送水，也可适用于工业和城市给排水，高层建筑增压送水、远距离送水、采暖、浴室、锅炉冷暖水循环、增压空调制冷系统送水及设备配套等场合。

本司生产的XBD-FL型消防泵组其性能、技术条件符合国家新颁布的GB/T5657-1995《离心泵技术条件（Ⅲ类）》、GB 6245-2006《消防泵》标准的要求，产品经国家消防装备质量监督检测中心测试合格，获得上海市消防产品认可证书。

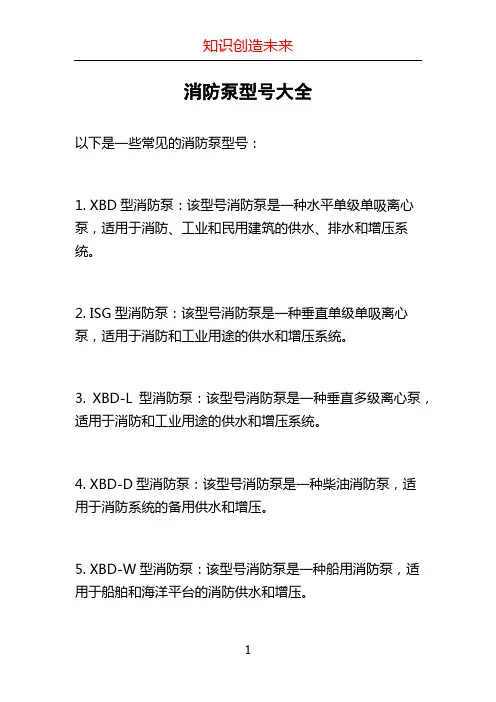

消防泵型号大全
以下是一些常见的消防泵型号：
1. XBD型消防泵：该型号消防泵是一种水平单级单吸离心泵，适用于消防、工业和民用建筑的供水、排水和增压系统。

2. ISG型消防泵：该型号消防泵是一种垂直单级单吸离心泵，适用于消防和工业用途的供水和增压系统。

3. XBD-L型消防泵：该型号消防泵是一种垂直多级离心泵，适用于消防和工业用途的供水和增压系统。

4. XBD-D型消防泵：该型号消防泵是一种柴油消防泵，适用于消防系统的备用供水和增压。

5. XBD-W型消防泵：该型号消防泵是一种船用消防泵，适用于船舶和海洋平台的消防供水和增压。

6. Jockey泵：该型号消防泵是一种小型压力维持泵，用于维持消防系统的稳定压力。

7. XBC型消防泵组：该型号消防泵组是一种消防泵系统，包括主泵、备用泵、控制柜等设备，用于消防系统的供水和增压。

以上只是一些常见的消防泵型号，具体选择还需根据实际需要和要求来确定。

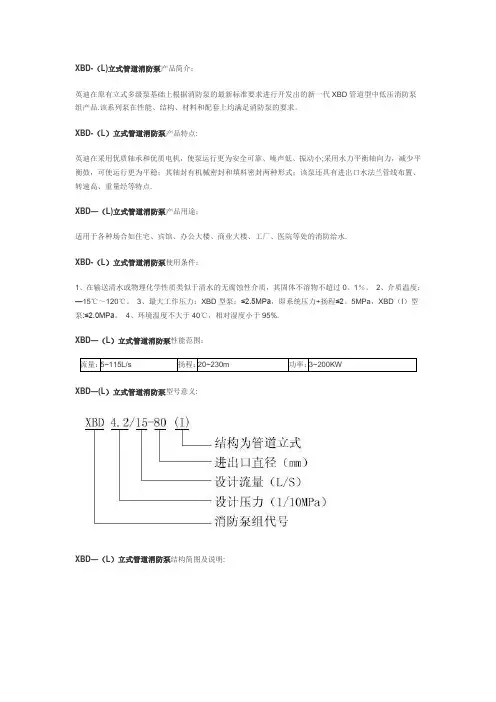

XBD-（L)立式管道消防泵产品简介：英迪在原有立式多级泵基础上根据消防泵的最新标准要求进行开发出的新一代XBD管道型中低压消防泵组产品.该系列泵在性能、结构、材料和配套上均满足消防泵的要求。

XBD-（L）立式管道消防泵产品特点:英迪在采用优质轴承和优质电机，使泵运行更为安全可靠、噪声低、振动小;采用水力平衡轴向力，减少平衡鼓，可使运行更为平稳；其轴封有机械密封和填料密封两种形式；该泵还具有进出口水法兰管线布置、转速高、重量经等特点.XBD—（L)立式管道消防泵产品用途：适用于各种场合如住宅、宾馆、办公大楼、商业大楼、工厂、医院等处的消防给水.XBD-（L）立式管道消防泵使用条件：1、在输送清水或物理化学性质类似于清水的无腐蚀性介质，其固体不溶物不超过0。

1％。

2、介质温度：—15℃～120℃。

3、最大工作压力：XBD型泵：≤2.5MPa，即系统压力+扬程≤2。

5MPa，XBD（I）型泵:≤2.0MPa。

4、环境温度不大于40℃，相对湿度小于95%.XBD—（L）立式管道消防泵性能范围：流量：5~115L/s 扬程：20~230m 功率：3~200KWXBD—(L）立式管道消防泵型号意义:XBD—（L）立式管道消防泵结构简图及说明:XBD-(L）立式管道消防泵安装尺寸表及外形示意图:型号H1L B 4-φd1进口法兰（J）DN N-φD2φDXBD＊＊/**-(I）25×* 60 300 200 4-φ1825 4-φ1485 XBD＊*/**-（I)40×＊80 360 235 4-φ1840 4-φ18110 XBD＊*/*＊—(I）50×＊100 360 235 4-φ1850 4-φ18125 XBD＊*/＊＊—（I)65×* 110 360 235 4—φ1865 4—φ18145 XBD＊＊/＊*—（I)80×＊130 420 300 4-φ1880 8-φ18160 XBD＊*/＊＊—（I）100×＊160 520 350 4-φ18100 8-φ18180 XBD＊＊/＊*-(I）125×＊160 500 400 4-φ18125 8—φ18210 XBD**/**—（I）150×＊180 600 400 4—φ18150 8-φ22245 XBD-（I）立式管道消防泵——安装说明:1、安装时管路重量不不应承受在泵上,否则易损环水泵；2、泵瑟电机是整体结构，出厂时已由厂家校正，所以安装时无需调整，因此安装时十分方便；3、安装水泵前应仔细检查泵流道内有无影响水泵运行的硬质物，（如石块、铁砂等）以免水泵运行时损还过流部件；4、安装进必须拧紧地脚螺栓，且每间隔一事实上时段应对泵过行检查防止其松动,以免水泵起动时发生剧烈振动而影响的性能;5、为了维修方便和使用安全，在泵的进出口管路上安装一只调节阀及在泵进出口附近安装一只压力表，对于高扬程,为了防止水锤，还应在出口闸阀前安装一只止回阀以应付突然断电等失去动力事故，从而确保水泵在最佳工况下运行,增长水泵的使用寿命；6、泵用于有吸程场合，应装有底阀，并且进口管路不应有过多弯道，同时不得有漏水、漏气现象,以免影响水泵的吸入性能；7、为不使杂质进入泵内而堵塞流道影响性能，应在泵进口前面安装过滤器；8、安装管路前转动水泵的转子部件，应无磨擦声或卡死现象，否则应将泵拆开检查原因。
