筏板基础工程技术交底

第1篇一、工程概况本工程为XX住宅楼，总建筑面积为XX平方米，共XX层，建筑高度为XX米。

工程地点位于XX市XX区XX路XX号。

本工程基础采用筏板基础，主体结构为钢筋混凝土框架-剪力墙结构，屋面采用防水保温一体化系统。

二、施工准备1. 技术准备：（1）组织施工人员认真学习图纸，熟悉施工工艺，掌握施工技术要求。

（2）编制施工方案，明确施工顺序、施工工艺、质量控制、安全措施等。

（3）对施工人员进行安全技术交底，确保施工人员掌握安全操作规程。

2. 材料准备：（1）钢筋：选用符合国家标准的钢筋，并按批次进行检验。

（2）水泥、砂、石：选用合格产品，并按规范要求进行检验。

（3）混凝土：选用合格的商品混凝土，并按规范要求进行检验。

3. 机械设备准备：（1）钢筋加工设备：钢筋调直机、钢筋切断机、钢筋弯曲机等。

（2）混凝土浇筑设备：混凝土搅拌车、混凝土输送泵、振捣器等。

（3）模板及支撑设备：模板、支撑材料、脚手架等。

三、施工工艺1. 基础施工：（1）基础放线：根据设计图纸，由项目部测量科进行测量放线，并报监理工程师复验。

（2）基础开挖：按照放线位置进行基础开挖，确保基础尺寸符合设计要求。

（3）基础垫层：铺设基础垫层，确保平整、密实。

（4）防水保护层：按照设计要求进行防水保护层施工。

（5）基础钢筋施工：按照设计图纸进行基础钢筋绑扎，确保钢筋间距、保护层厚度符合规范要求。

（6）混凝土浇筑：采用商品混凝土，按规范要求进行浇筑，确保混凝土强度、密实度。

2. 主体结构施工：（1）主体结构钢筋施工：按照设计图纸进行主体结构钢筋绑扎，确保钢筋间距、保护层厚度符合规范要求。

（2）混凝土浇筑：采用商品混凝土，按规范要求进行浇筑，确保混凝土强度、密实度。

（3）模板拆除：混凝土强度达到设计要求后，按照规范要求进行模板拆除。

3. 屋面施工：（1）屋面防水：按照设计要求进行屋面防水施工，确保防水效果。

（2）屋面保温：按照设计要求进行屋面保温施工，确保保温效果。

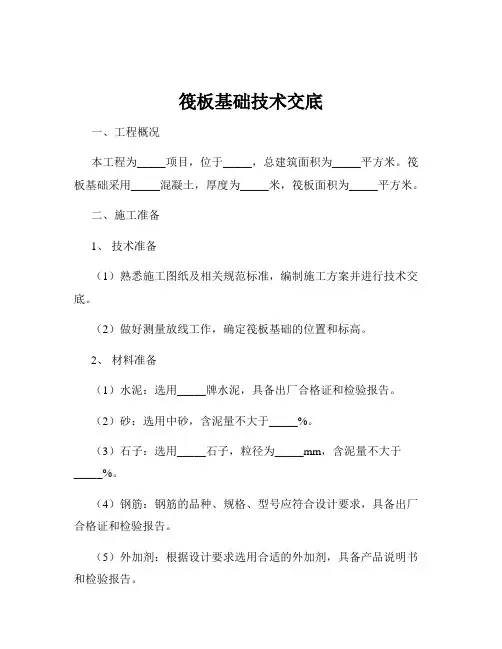

筏板基础技术交底一、工程概况本工程为_____项目，位于_____，总建筑面积为_____平方米。

筏板基础采用_____混凝土，厚度为_____米，筏板面积为_____平方米。

二、施工准备1、技术准备（1）熟悉施工图纸及相关规范标准，编制施工方案并进行技术交底。

（2）做好测量放线工作，确定筏板基础的位置和标高。

2、材料准备（1）水泥：选用_____牌水泥，具备出厂合格证和检验报告。

（2）砂：选用中砂，含泥量不大于_____%。

（3）石子：选用_____石子，粒径为_____mm，含泥量不大于_____%。

（4）钢筋：钢筋的品种、规格、型号应符合设计要求，具备出厂合格证和检验报告。

（5）外加剂：根据设计要求选用合适的外加剂，具备产品说明书和检验报告。

3、主要机具准备（1）混凝土搅拌机、输送泵、振捣器等。

（2）钢筋加工设备，如切断机、弯曲机、调直机等。

（3）木工加工设备，如电锯、电刨等。

（4）测量仪器，如水准仪、全站仪等。

4、作业条件准备（1）基槽（坑）已验收合格，基底清理干净。

（2）桩头已处理完毕，桩身质量检验合格。

（3）降水工作已完成，地下水位已降至基底以下_____米。

（4）模板、钢筋已安装完毕，并经检验合格。

三、施工工艺流程1、测量放线根据设计图纸，使用全站仪和水准仪进行测量放线，确定筏板基础的位置和标高，并设置好控制桩。

2、钢筋工程（1）钢筋加工：根据设计图纸和规范要求，将钢筋进行加工，包括切断、弯曲、调直等。

（2）钢筋绑扎：先绑扎底层钢筋，再绑扎上层钢筋。

钢筋的间距、排距应符合设计要求，钢筋的交叉点应采用铁丝绑扎牢固。

（3）钢筋连接：钢筋的连接方式主要有焊接和机械连接，连接接头的位置、数量和质量应符合设计要求和规范标准。

3、模板工程（1）模板选型：筏板基础的模板一般采用木模板或钢模板。

（2）模板安装：模板安装应牢固、平整，接缝严密，防止漏浆。

模板的支撑系统应稳定可靠，能够承受混凝土的侧压力和施工荷载。

一、工程名称：[填写工程名称]二、施工单位：[填写施工单位名称]三、交底日期：[填写交底日期]四、交底内容：1. 安全注意事项1.1 进入施工现场的操作人员必须佩戴安全帽，扣好帽带，严禁穿硬底鞋及高跟鞋作业。

1.2 高处和临边洞口作业应设护栏、张安全网，无可靠防护措施时，必须佩戴安全带，扣好带扣。

1.3 高空、复杂结构模板的安装与拆除，事先应有切实的安全措施。

1.4 工作前应检查使用工具是否安全牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。

1.5 操作人员应思想集中，防止钉子扎脚和空中滑落。

1.6 操作人员应有可靠的落脚点，并应站在安全地点进行操作，避免上下在同一垂直面工作。

1.7 操作人员要主动避让吊物，增强自我保护和相互保护的安全意识。

2. 支模作业程序2.1 支模应按规定的作业程序进行，模板未固定前不得进行下一道工序。

2.2 严禁在连接件和支撑件上攀登上下。

2.3 支模时，操作人员不得站在支撑上，而应设立人板，以便操作人员站立。

立人板应用木质中板为宜。

3. 模板安装要求3.1 模板安装应牢固，尺寸准确，以保证混凝土的整体效果，杜绝接头的涨模、漏浆、颈缩、露筋。

3.2 模板拼接要牢固，尺寸要准确，以提高混凝土的整体效果。

3.3 模板拆除时，混凝土设计标号强度应达到75%，并在现场技术人员许可后方可进行。

4. 材料与工具4.1 严格按照设计要求和质量标准选用模板材料。

4.2 使用的工具必须符合安全要求，严禁使用不合格的工具。

5. 应急处置5.1 发生安全事故时，应立即停止作业，采取紧急措施，防止事故扩大。

5.2 立即报告相关部门，并做好事故调查和处理工作。

五、交底人：[填写交底人姓名]六、接受交底班组或员工签名：[填写接受交底班组或员工签名]七、备注：1. 本安全技术交底应作为施工过程中的重要依据，操作人员必须严格遵守。

2. 施工单位应定期对操作人员进行安全教育和培训，提高操作人员的安全意识和技能。

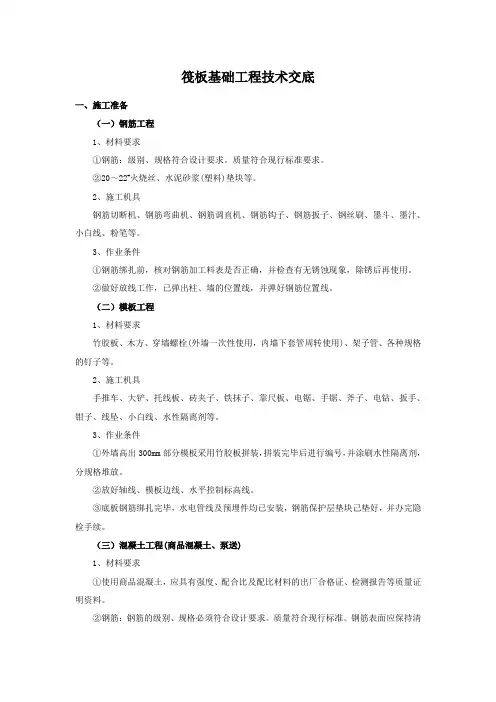

筏板基础工程技术交底一、施工准备（一）钢筋工程1、材料要求①钢筋：级别、规格符合设计要求。

质量符合现行标准要求。

②20～22#火烧丝、水泥砂浆(塑料)垫块等。

2、施工机具钢筋切断机、钢筋弯曲机、钢筋调直机、钢筋钩子、钢筋扳子、钢丝刷、墨斗、墨汁、小白线、粉笔等。

3、作业条件①钢筋绑扎前，核对钢筋加工料表是否正确，并检查有无锈蚀现象，除锈后再使用。

②做好放线工作，已弹出柱、墙的位置线，并弹好钢筋位置线。

（二）模板工程1、材料要求竹胶板、木方、穿墙螺栓(外墙一次性使用，内墙下套管周转使用)、架子管、各种规格的钉子等。

2、施工机具手推车、大铲、托线板、砖夹子、铁抹子、靠尺板、电锯、手锯、斧子、电钻、扳手、钳子、线坠、小白线、水性隔离剂等。

3、作业条件①外墙高出300mm部分模板采用竹胶板拼装，拼装完毕后进行编号，并涂刷水性隔离剂，分规格堆放。

②放好轴线、模板边线、水平控制标高线。

③底板钢筋绑扎完毕，水电管线及预埋件均已安装，钢筋保护层垫块己垫好，并办完隐检手续。

（三）混凝土工程(商品混凝土、泵送)1、材料要求①使用商品混凝土，应具有强度、配合比及配比材料的出厂合格证、检测报告等质量证明资料。

②钢筋：钢筋的级别、规格必须符合设计要求。

质量符合现行标准。

钢筋表面应保持清洁，无锈蚀和油污。

③隔离剂：水性隔离剂。

2、施工机具①混凝土罐车、汽车泵（或地泵）、插入式振捣器、振捣棒。

②木袜子、2～3m杠尺、塑料薄膜、小白线。

胎模采用烧结普通砖，M5.0水泥砂浆砌筑，内侧及顶面采用1:2.5水泥砂浆抹面。

③考虑混凝土浇筑时侧压力较大，砖胎模外侧面必须采用木方及钢管进行支撑加固，支撑间距不大于1.5m。

3、作业条件①检查固定模板的铅丝和螺栓是否穿过混凝土墙，如必须穿过时要采取止水措施，特别是管道或预埋件穿过处是否已做好防水处理。

混凝土浇筑层段的模板、钢筋、预埋件及管线等全部安装完毕，模板内的杂物和钢筋油污等要清理干净，模板的缝隙和孔洞已堵严。

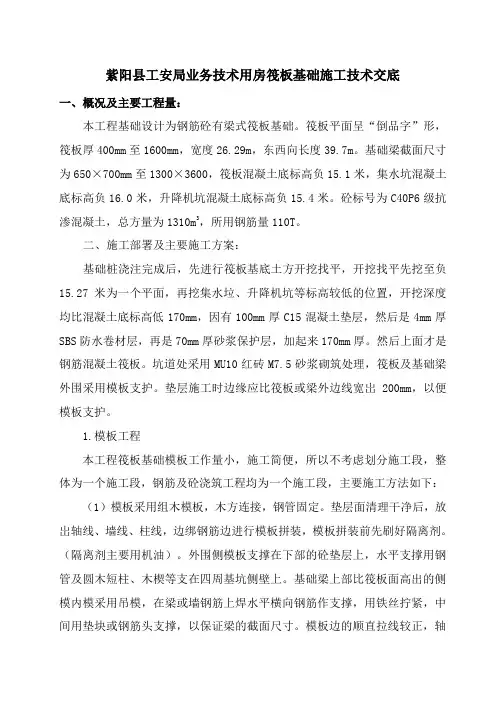

紫阳县工安局业务技术用房筏板基础施工技术交底一、概况及主要工程量：本工程基础设计为钢筋砼有梁式筏板基础。

筏板平面呈“倒品字”形，筏板厚400mm至1600mm，宽度26.29m，东西向长度39.7m。

基础梁截面尺寸为650×700mm至1300×3600，筏板混凝土底标高负15.1米，集水坑混凝土底标高负16.0米，升降机坑混凝土底标高负15.4米。

砼标号为C40P6级抗渗混凝土，总方量为1310m3，所用钢筋量110T。

二、施工部署及主要施工方案：基础桩浇注完成后，先进行筏板基底土方开挖找平，开挖找平先挖至负15.27米为一个平面，再挖集水垃、升降机坑等标高较低的位置，开挖深度均比混凝土底标高低170mm，因有100mm厚C15混凝土垫层，然后是4mm厚SBS防水卷材层，再是70mm厚砂浆保护层，加起来170mm厚。

然后上面才是钢筋混凝土筏板。

坑道处采用MU10红砖M7.5砂浆砌筑处理，筏板及基础梁外围采用模板支护。

垫层施工时边缘应比筏板或梁外边线宽岀200mm，以便模板支护。

1.模板工程本工程筏板基础模板工作量小，施工简便，所以不考虑划分施工段，整体为一个施工段，钢筋及砼浇筑工程均为一个施工段，主要施工方法如下：（1）模板采用组木模板，木方连接，钢管固定。

垫层面清理干净后，放岀轴线、墙线、柱线，边绑钢筋边进行模板拼装，模板拼装前先刷好隔离剂。

（隔离剂主要用机油）。

外围侧模板支撑在下部的砼垫层上，水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。

基础梁上部比筏板面高出的侧模内模采用吊模，在梁或墙钢筋上焊水平横向钢筋作支撑，用铁丝拧紧，中间用垫块或钢筋头支撑，以保证梁的截面尺寸。

模板边的顺直拉线较正，轴线、截面尺寸根据垫层上的弹线检查较正。

模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。

作为控制砼标高的依据。

（2）拆模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。

12#、13#楼地下室土方开挖技术交底
1.土方开挖前，认真熟悉图纸，掌握建筑物平面尺寸及坑底标高和主楼与裙房的
切土线位置、坡度等。

2.该工程土方开挖采用机械挖土，人工清底的施工方法，机械挖土至设计标高
10cm左右，采用人工清底，柱基础土方采用人工开挖。

3.基坑开挖尽量防止对地基土的扰动，人工清底至设计标高，不允许再用疏松的
土方进行回填，如果土方清底超过设计标高，只允许用砼进行回填。

4.主楼部分12#楼基底设计标高为-
5.65m，13#楼基底设计标高为-4.95m。

5.土方开挖过程中，如果挖到持力层设计标高后遇到和勘察设计不符的土层，及
时向监理汇报，及时进行处理。

6.土方开挖施工质量控制要点：
●对定位放线的控制：
控制的内容主要为复核建筑物的定位桩、轴线、方位和几何尺寸。

●对土方开挖的控制：
控制内容主要为检查挖土标高、截面尺寸、放坡和排水。

●基坑验收：
基坑开挖完毕应由施工单位，设计单位，监理单位、质量监督部门共同到
现场进行检查、鉴定验槽，并填写基坑验槽记录、隐蔽工程记录。

交底人：接受交底人：
中建四局六公司三鑫顺德园项目部
2006-3-6
技术交底
每栏填写部分视内容多少可以扩展
技术交底本表编号
技术交底本表编号
每栏填写部分视内容多少可以扩展
每栏填写部分视内容多少可以扩展。
