抛光机工艺流程

技术学院

毕业设计（论 文）

题目 抛光机设计

系 (部)

专业

班级

姓名

指导老师

系主任

年 月 日

1 目 录

综 述 ........................................................................................................................... 2

1. 抛光桶设计参数 ...................................................................................................... 5

2. 传动方案 .................................................................................................................. 6

3. V带的设计 ................................................................................................................ 6

3.1确定设计功率...................................................................................................... 6

3.2选择带的型号...................................................................................................... 7

抛光工艺流程及技巧

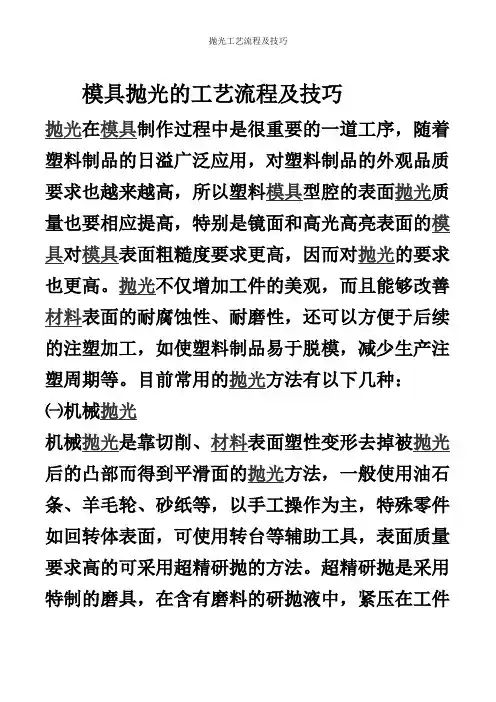

模具抛光的工艺流程及技巧

抛光在模具制作过程中是很重要的一道工序，随着塑料制品的日溢广泛应用，对塑料制品的外观品质要求也越来越高，所以塑料模具型腔的表面抛光质量也要相应提高，特别是镜面和高光高亮表面的模具对模具表面粗糙度要求更高，因而对抛光的要求也更高。抛光不仅增加工件的美观，而且能够改善材料表面的耐腐蚀性、耐磨性，还可以方便于后续的注塑加工，如使塑料制品易于脱模，减少生产注塑周期等。目前常用的抛光方法有以下几种：

㈠机械抛光

机械抛光是靠切削、材料表面塑性变形去掉被抛光后的凸部而得到平滑面的抛光方法，一般使用油石条、羊毛轮、砂纸等，以手工操作为主，特殊零件如回转体表面，可使用转台等辅助工具，表面质量要求高的可采用超精研抛的方法。超精研抛是采用特制的磨具，在含有磨料的研抛液中，紧压在工件抛光工艺流程及技巧

被加工表面上，作高速旋转运动。利用该技术可以达到Ra0.008μm的表面粗糙度，是各种抛光方法中最高的。光学镜片模具常采用这种方法。

⑴机械抛光基本程序

要想获得高质量的抛光效果，最重要的是要具备有高质量的油石、砂纸和钻石研磨膏等抛光工具和辅助品。而抛光程序的选择取决于前期加工后的表面状况，如机械加工、电火花加工，磨加工等等。机械抛光的一般过程如下：

①粗抛经铣、电火花、磨等工艺后的表面可以选择转速在35 000—40 000 rpm的旋转表面抛光机或超声波研磨机进行抛光。常用的方法有利用直径Φ3mm、WA # 400的轮子去除白色电火花层。然后是手工油石研磨，条状油石加煤油作为润滑剂或冷却剂。一般的使用顺序为#180 ~ #240 ~ #320 ~ #400

~ #600 ~ #800 ~ #1000。 油石抛光方法，这个作业是最重要的高难度作业，根据加工品的不同规格，分别约70度的角位均衡的进行交叉研磨。最理想抛光工艺流程及技巧

的往返范围约为40毫米～70毫米。油石作业也会根据加工品的材质而变化。许多模具制造商为了节约时间而选择从#400开始。

抛光工艺流程范文

抛光是一种将物体表面加工成光滑、光亮的工艺，广泛应用于各个行业中。以下是抛光工艺的基本流程，共分为八个步骤：

第一步：准备工作

在正式开始抛光之前，需要对工作区域进行清洁，确保没有尘土和杂物。同时，需要检查并准备好所需的抛光材料和设备，如抛光机、氧化铝砂纸等。

第二步：材料去除

在进行抛光之前，首先需要将原物料表面的杂质、氧化物等去除，这可以通过机械去除、喷砂等方式进行。通过此步骤的处理，可以为后续的抛光工作打下良好的基础。

第三步：粗磨处理

粗磨是指用较粗砂纸或研磨片对表面进行磨砂处理，目的是去除表面的坑洞、疤痕等，使表面变得平整。在此步骤中，需要注意砂纸的选用和使用方法，以避免对表面造成过度磨损。

第四步：中磨处理

中磨是指用较细的砂纸或研磨片对表面进行磨砂处理，进一步去除残留的疤痕和坑洞，使表面更加光滑。这一步骤通常需要更多的时间和精力，以确保表面达到预期的光滑度。

第五步：细磨处理 在细磨处理过程中，可以使用更细的砂纸或研磨片进行磨砂。这一步骤旨在进一步提高表面的光滑度和光泽度，为后续的抛光工作做好准备。

第六步：粗抛光

在进行粗抛光之前，需要准备好抛光机、抛光布等工具。粗抛光是通过使用抛光机和抛光布，结合适当的研磨液进行操作，以去除表面的细微划痕和提高光泽度。

第七步：中抛光

中抛光是在粗抛光的基础上进行的，目的是进一步提高光泽度和光滑度。在这一步骤中，需要选择适当的抛光布和研磨液，并确保操作过程中均匀地将抛光液涂抹在工件表面。

第八步：细抛光

细抛光是最后一步，也是最重要的一步。在这一步中，通过选择适当的抛光布和抛光液，并结合适当的操作技巧，使表面达到最终的光滑、光亮的效果。

总结：

抛光工艺是一项需要耐心和技巧的工作，需要严格按照流程进行。在进行抛光过程中，需要注意选材、选用合适的研磨工具、研磨液和抛光布等，以及正确的操作方法。这样才能保证最终的抛光效果达到预期，使物体表面光滑、光亮。

抛光工艺流程

抛光工艺是一种常见的表面处理方法，通过磨削和抛光，可以使工件表面获得光滑、平整的效果，提高外观质量和使用性能。下面将介绍抛光工艺的流程及注意事项。

首先，准备工件。在进行抛光工艺之前，需要对工件进行清洁、除锈等预处理工作，确保工件表面没有杂质和缺陷。同时，根据工件材质和要求，选择合适的抛光工艺流程和材料。

其次，进行粗磨。粗磨是抛光工艺的第一步，通过砂轮或研磨机进行粗磨，去除工件表面的毛刺、氧化层等粗糙部分，使表面变得平整。在进行粗磨时，需要控制磨削压力和速度，避免对工件造成损坏。

然后，进行中磨。中磨是在粗磨之后进行的工艺步骤，通过砂带机或研磨机进行中磨，进一步提高工件表面的光洁度和平整度。在中磨过程中，需要逐渐减小磨削颗粒的粗细，使工件表面得到更加细致的处理。

接着，进行抛光。抛光是抛光工艺的关键步骤，通过抛光机或手工抛光，对工件表面进行高速旋转和摩擦，使表面得到镜面般的光洁度。在抛光过程中，需要控制抛光机的转速和抛光液的使用量，确保抛光效果达到要求。

最后，进行清洗和保护。在完成抛光工艺之后，需要对工件进行清洗，去除表面的抛光液和残留物，确保工件表面干净。同时，可以进行表面保护处理，如涂覆防锈油或表面涂层，提高工件的耐腐蚀性和使用寿命。

在进行抛光工艺时，需要注意以下几点：

1. 确保工件表面的平整度和光洁度达到要求，避免出现磨损、划痕等质量问题；

2. 控制抛光工艺的参数和操作方法，确保工件的加工精度和一致性；

3. 配备合适的抛光设备和工具，确保抛光效果和工作安全；

4. 根据工件材质和要求，选择合适的抛光材料和液剂，提高抛光效率和质量。

总之，抛光工艺是一项重要的表面处理工艺，通过粗磨、中磨和抛光等步骤，可以使工件表面获得光滑、平整的效果，提高外观质量和使用性能。在进行抛光工艺时，需要严格控制工艺参数和操作方法，确保抛光效果达到要求。同时，也需要注意工件的清洁和保护，提高工件的耐腐蚀性和使用寿命。
