热工控制系统习题集及答案

热工自动控制（试题）答案在后面一、单选题(共164题)【 1 】. “接地”这一节内容未包括的是______。

A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案：（）【 2 】. 下述变频控制器日常维护要求，与规程不一致的是______。

A.主回路工作正常。

电机应无过热、振动或异常声音；B.运行环境应符合要求，风冷系统应无异常；C.变频器应无啸叫、蜂鸣等异常振动声音，元、部件应无过热、变色、变形、异常臭味；D.变频器调节电机转速应平稳、频率与转速基本对应，用万用表测量变频器输入电压应符合规定要求。

答案：（）【 3 】. 进行炉膛压力定值扰动时，在规定的定值扰动量下，过渡过程衰减率Ψ=0.75～0.9、稳定时间为：300MW等级以下机组＜_____s，300MW等级及以上机组＜_____ s；A.30 40B.40 60C.60 80D.80 100答案：（）【 4 】. 300MW等级以下机组进行汽包水位进行定值扰动试验时，规程要求扰动量为_____mm，过渡过程衰减率Ψ=0.7～0.8，稳定时间应＜_____ min，A.40 2B.50 2C.40 3D.50 3答案：（）【 5 】. 再热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW等级及以上机组为±_____℃；执行器不应频繁动作A.2 2B.3 2C.3 4D.2 3答案：（）【 6 】. 不能作为提高火电机组AGC负荷响应速度的主要途径的是______。

A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用答案：（）【7 】. 不同分度号的热电偶需配用不同型号的补偿导线，其中铂铑-铂______ ，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______A.SC KCA EX TXB.SC EX KX JXC.SR KCB KX TXD.SR KX EX JX答案：（）【8 】. 协调控制系统中，控制方式切换优先级顺序是______。

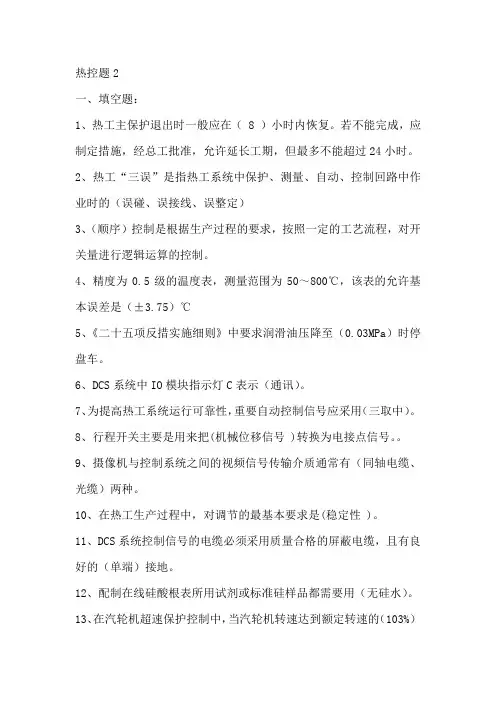

热控题2一、填空题：1、热工主保护退出时一般应在（ 8 ）小时内恢复。

若不能完成，应制定措施，经总工批准，允许延长工期，但最多不能超过24小时。

2、热工“三误”是指热工系统中保护、测量、自动、控制回路中作业时的（误碰、误接线、误整定）3、（顺序）控制是根据生产过程的要求，按照一定的工艺流程，对开关量进行逻辑运算的控制。

4、精度为0.5级的温度表，测量范围为50～800℃，该表的允许基本误差是（±3.75）℃5、《二十五项反措实施细则》中要求润滑油压降至（0.03MPa）时停盘车。

6、DCS系统中IO模块指示灯C表示（通讯）。

7、为提高热工系统运行可靠性，重要自动控制信号应采用（三取中）。

8、行程开关主要是用来把(机械位移信号 )转换为电接点信号。

9、摄像机与控制系统之间的视频信号传输介质通常有（同轴电缆、光缆）两种。

10、在热工生产过程中，对调节的最基本要求是(稳定性 )。

11、DCS系统控制信号的电缆必须采用质量合格的屏蔽电缆，且有良好的（单端）接地。

12、配制在线硅酸根表所用试剂或标准硅样品都需要用（无硅水）。

13、在汽轮机超速保护控制中，当汽轮机转速达到额定转速的（103%）时，OPC电磁阀动作，将高中压调节阀全部关闭。

14、对目前在线运行的分散控制系统，绝大多数要求保证数据采集系统信号输入端一点接地，以有效避免信号传输过程中的（共模干扰）信号。

15、分散控制系统通过（控制器），实现控制功能的分散。

16、自动调节系统，又称为（模拟量）控制系统。

17、分散控制系统的主要功能包括4个部分：（控制功能、监视功能、管理功能和通信）功能。

18、数据采集系统的输入信号采用三取二冗余配置的测量系统中，当任一信号超越设定值时应（报警），当任二信号超越设定值时，应报警并发出动作信号。

19、热电阻元件采取双线并绕法的目的是为了（消除电感的影响和提高抗干扰能力）。

20、在热控方面来讲，DEH的含义是(数字式电调)控制系统。

热工自动控制（答案）一、单选题(共164题)【1】.D【2】.D【3】.B【4】.C【5】.C【6】.B【7】.A【8】.D【9】.D【10】.B【11】.B【12】.A【14】.A 【15】.C 【16】.C 【17】.C 【18】.D 【19】.C 【20】.B 【21】.C 【22】.D 【23】.D 【24】.C 【25】.C 【26】.C 【27】.B【29】.B 【30】.D 【31】.A 【32】.B 【33】.A 【34】.C 【35】.D 【36】.D 【37】.A 【38】.A 【39】.B 【40】.A 【41】.D 【42】.C【44】.B 【45】.D 【46】.C 【47】.B 【48】.A 【49】.C 【50】.C 【51】.D 【52】.A 【53】.A 【54】.B 【55】.B 【56】.D 【57】.D【59】.D 【60】.B 【61】.D 【62】.A 【63】.C 【64】.A 【65】.B 【66】.C 【67】.B 【68】.A 【69】.D 【70】.C 【71】.D 【72】.C【74】.B 【75】.A 【76】.B 【77】.D 【78】.D 【79】.B 【80】.B 【81】.B 【82】.B 【83】.D 【84】.C 【85】.B 【86】.D 【87】.B【89】.A 【90】.C 【91】.C 【92】.B 【93】.D 【94】.B 【95】.A 【96】.B 【97】.A 【98】.D 【99】.C 【100】.B 【101】.C 【102】.B【104】.B 【105】.B 【106】.A 【107】.C 【108】.A 【109】.D 【110】.C 【111】.A 【112】.C 【113】.D 【114】.C 【115】.D 【116】.D 【117】.D【119】.C 【120】.D 【121】.B 【122】.B 【123】.C 【124】.D 【125】.B 【126】.C 【127】.C 【128】.D 【129】.C 【130】.B 【131】.C 【132】.C【134】.A 【135】.B 【136】.A 【137】.D 【138】.B 【139】.A 【140】.B 【141】.A 【142】.B 【143】.B 【144】.D 【145】.B 【146】.A 【147】.C【149】.C 【150】.C 【151】.B 【152】.C 【153】.B 【154】.A 【155】.A 【156】.D 【157】.D 【158】.B 【159】.C 【160】.C 【161】.D 【162】.B【164】.D二、多选题(共83题) 【165】.CD【166】.AD【167】.AC【168】.ABD【169】.BD【170】.BC【171】.BD【172】.ABC【173】.ABD【174】.ACD【175】.BCD【176】.ABD【177】.BC【178】.BC 【179】.ABCD 【180】.AC 【181】.AC 【182】.AD 【183】.ACD 【184】.AC 【185】.BC 【186】.BCD 【187】.BCD 【188】.ACD 【189】.BC 【190】.BC 【191】.AD 【192】.ABC【193】.BCD 【194】.AC 【195】.AD 【196】.AD 【197】.ABD 【198】.BC 【199】.AC 【200】.BC 【201】.BC 【202】.BC 【203】.ABD 【204】.AC 【205】.ACD 【206】.AD 【207】.ABC【208】.AB 【209】.BC 【210】.BC 【211】.BC 【212】.AD 【213】.CD 【214】.AC 【215】.AB 【216】.ABD 【217】.ABCD 【218】.CD 【219】.ABC 【220】.BC 【221】.BC 【222】.AB【223】.AD 【224】.BCD 【225】.ABD 【226】.BD 【227】.AB 【228】.AD 【229】.AD 【230】.ABC 【231】.BC 【232】.CD 【233】.AD 【234】.AC 【235】.ABC 【236】.ABC 【237】.BC【238】.BD【239】.BCD【240】.BC【241】.AD【242】.ABD【243】.AB【244】.ADC【245】.BD【246】.ABCD【247】.ABC三、判断题(共112题) 对的打“√” 错的打“×” 【248】.√【249】.√【250】.√【251】.×【252】.×【253】.√ 【254】.×【255】.×【256】.×【257】.√ 【258】.×【259】.×【260】.×【261】.√ 【262】.×【263】.×【264】.×【265】.×【266】.×【267】.×【268】.√ 【269】.×【270】.√ 【271】.×【272】.×【273】.×【274】.×【275】.√ 【276】.×【277】.√ 【278】.×【279】.×【280】.√ 【281】.×【282】.√ 【283】.√ 【284】.√ 【285】.√ 【286】.×【287】.×【288】.√ 【289】.×【290】.×【291】.×【292】.×【293】.×【294】.×【295】.√ 【296】.×【297】.×【298】.×【299】.√ 【300】.×【301】.√ 【302】.√ 【303】.√ 【304】.√ 【305】.√ 【306】.√ 【307】.×【308】.√ 【309】.×【310】.×【311】.√【312】.√ 【313】.×【314】.√ 【315】.×【316】.√ 【317】.×【318】.×【319】.×【320】.√ 【321】.√ 【322】.×【323】.√ 【324】.√ 【325】.√ 【326】.×【327】.√ 【328】.√ 【329】.×【330】.√ 【331】.√ 【332】.×【333】.×【334】.×【335】.×【336】.√ 【337】.√ 【338】.√ 【339】.×【340】.×【341】.√【342】.×【343】.√ 【344】.√ 【345】.√ 【346】.√ 【347】.√ 【348】.×【349】.×【350】.×【351】.√ 【352】.√ 【353】.√ 【354】.√ 【355】.×【356】.√【357】.√【358】.√【359】.×四、填空题(共115题) 【360】.黑黄【361】.衰减振荡【362】.增加减少【363】.动压静压【364】.单向箭头【365】.衰减渐扩【366】.1 等幅【367】.被控对象负荷【368】.积分反馈【369】.2人以上50【370】.串级方式;PID【371】.6 50【372】.烟道挡板喷水流量【373】.负荷汽压【374】.300;500【375】.最大负荷30【376】.500250【377】.传递距离；传递延迟【378】.500;20【379】.55【380】.150 排污【381】.能量输出势能变化【382】.100 200【383】.惯性自平衡【384】.150.5【385】.50;死区【386】.5;100【387】.燃料量送风量【388】.12 10【389】.1.5 40【390】.D+C(dPd/dt) 给煤量【391】.20 1【392】.8 10【393】.e-τs 有自平衡能力【394】.2 正常水位线【395】.内部;电机相间短路【396】.中心3【397】.ε/s（1+TS）n-1 有自平衡能力【398】.80;阶跃输入响应时间【399】.10 12【400】.二硫化钼铅粉【401】.发电机励磁机【402】.接触电阻动作和释放时间【403】.k/（1+TS）n无自平衡能力【404】.10～100 ω1≥3ω0【405】.10 8【406】.10;1.25【407】.1.0 90【408】.副主【409】.对象的飞升速度ε【410】.3 5【411】.各置数单元;掉电保护【412】.3 5【413】.主管道导压管【414】.有自平衡能力无自平衡能力【415】.6070【416】.手动;故障自诊断功能【417】.中值2【418】.1700;7500【419】.调节器参数;0.5～0.6【420】.送风自动、燃料量自动和氧量超驰【421】.一点接地屏蔽线与地【422】.调节对象被调量【423】.5200【424】.接地浮空【425】.稳定性等百分比【426】.黑灰【427】.150 200【428】.10 10【429】.70 3【430】.温度高保护动作【431】.慢小【432】.30虚假水位【433】.50 20【434】.4螺丝【435】.12【436】.反馈控制负反馈【437】.燃烧、汽温、协调协调控制系统【438】.1/(T C S+1) T D S【439】.ADS CCS【440】.检查程序;自检程序【441】.副环主环【442】.电磁转差离合器测速发电机【443】.100 1【444】.10050【445】.2 5【446】.老化处理;5【447】.切换性能检查;控制范围校准【448】.110【449】.10;3【450】.3.6;随机存储器【451】.20 1【452】.电机接地故障;电机堵转、过载【453】.KCA JX【454】.串级导前微分【455】.高压调门中压调门【456】.±1、±2;±4、±4【457】.横装400【458】.3 5【459】.67;73【460】.1.5 1.5【461】.热负荷热量【462】.低压绝缘0.5【463】.±8;±12【464】.内部结构安装尺寸【465】.高低【466】.K 1/TaS【467】.不燃阻燃【468】.RUP 惯性环节【469】.汽机功率发电机功率【470】.减小主调节器【471】.越限报警联锁保护【472】.快速减负荷RB 【473】.RD RUP 【474】.PI P五、简答题(共55题)【475】.1）仔细检查外部连线，应符合产品说明书和用户程序要求；2）调节器的各项辅助设定开关（如正/反作用开关，RESET/HOLD开关，写入允许/禁止开关等），应按要求进行设定和检查，并确认与现场实际要求相符；3）电源接通后应对各种参数按程序设计要求设定；4）控制运算用参数输出的上、下限制值设定范围分别为：输出值下限≤-10%，输出值上限≥110%（如在上述范围以外设定限值，由手动方式切换到自动方式时，平衡无扰动动作范围为：输出值下限设定值≤手动输出≤输出值上限设定值）。

热工自动控制试题库与参考答案一、单选题（共40题，每题1分，共40分）1、当单元机组中汽轮机设备及其辅机正常运行，而锅炉设备或辅机异常时，宜采用（）控制方式。

A、炉跟机B、机跟炉C、机炉协调D、以上都不是正确答案：B2、一般再热蒸汽温度随负荷变化较大，当机组负荷降低（）时，大型机组必须对再热汽温进行控制。

A、30%B、20%C、50%D、40%正确答案：A3、已知二阶系统单位阶跃响应曲线呈现出等幅振荡，则其阻尼比可能为(____)。

A、0.707B、0.6C、0D、1正确答案：C4、精度和稳定性之间的矛盾始终是(____)系统存在的主要矛盾。

A、开环B、前馈C、闭环D、以上都不对正确答案：C5、被控对象的时间常数反映对象在阶跃信号激励下被控变量变化的快慢速度，即惯性的大小，时间常数大，则(____)。

A、惯性大，被控变量速度快，控制较困难B、惯性小，被控变量速度慢，控制较困难C、惯性大，被控变量速度慢，控制较平稳D、惯性小，被控变量速度快，控制较平稳正确答案：C6、串级比值控制系统中流量比值是用（）参数来自动校正的。

A、第四个B、第二个C、第一个D、第三个正确答案：D7、在生产过程中，有时工艺上不但要求物料量成一定的比例，而且要求在负荷变化时，它们的提、降量有一定的先后次序，则可选择（）比值控制系统。

A、单闭环B、双闭环C、有逻辑规律的D、串级比值正确答案：C8、再热汽温控制利用再循环风机从（）抽取低温烟气进入炉膛底部A、烟道开始处B、烟道中间处C、烟道尾部D、不确定正确答案：C9、输入信号有微小变化时，(____)调节器可能没有输出。

A、微分B、比例C、积分D、没有正确答案：A10、ζ称为二阶系统的(____)。

A、振幅B、阻尼比C、有阻尼振荡频率D、无阻尼振荡频率正确答案：B11、单位阶跃函数拉氏变换后的象函数为(____)。

A、2/SB、4/SC、3/SD、1/S正确答案：D12、两个环节串联，等效变换后的传递函数为原来两个环节的传递函数(____)。

热工自动控制（试题）答案在后面一、单选题(共164题)【 1 】. “接地”这一节内容未包括的是______。

A.计算机控制系统的接地检修与质量要求B.保护接地检修与质量要求C.电缆和补偿导线屏蔽层的接地检修与质量要求D.接地防护答案：（）【 2 】. 下述变频控制器日常维护要求，与规程不一致的是______。

A.主回路工作正常。

电机应无过热、振动或异常声音；B.运行环境应符合要求，风冷系统应无异常；C.变频器应无啸叫、蜂鸣等异常振动声音，元、部件应无过热、变色、变形、异常臭味；D.变频器调节电机转速应平稳、频率与转速基本对应，用万用表测量变频器输入电压应符合规定要求。

答案：（）【 3 】. 进行炉膛压力定值扰动时，在规定的定值扰动量下，过渡过程衰减率Ψ=0.75～0.9、稳定时间为：300MW等级以下机组＜_____s，300MW等级及以上机组＜_____ s；A.30 40B.40 60C.60 80D.80 100答案：（）【 4 】. 300MW等级以下机组进行汽包水位进行定值扰动试验时，规程要求扰动量为_____mm，过渡过程衰减率Ψ=0.7～0.8，稳定时间应＜_____ min，A.40 2B.50 2C.40 3D.50 3答案：（）【 5 】. 再热汽温控制系统的稳态质量指标，是300MW等级以下机组为±_____℃，300MW等级及以上机组为±_____℃；执行器不应频繁动作A.2 2B.3 2C.3 4D.2 3答案：（）【 6 】. 不能作为提高火电机组AGC负荷响应速度的主要途径的是______。

A.采用BF和定压工作方式B.采用TF和滑压工作方式C.适当降低运行参数设定值D.增强煤量和一次风量的前馈作用答案：（）【7 】. 不同分度号的热电偶需配用不同型号的补偿导线，其中铂铑-铂______ ，镍铬-镍硅______，镍铬-镍铜______，铜-康铜______A.SC KCA EX TXB.SC EX KX JXC.SR KCB KX TXD.SR KX EX JX答案：（）【8 】. 协调控制系统中，控制方式切换优先级顺序是______。

一、选择填空题1．恒值调节系统、程序调节系统、随动调节系统是（ C ）来划分的。

A 按自动调节系统的结构B 按自动调节系统的特性C 按给定值变化的规律D 按自动调节系统的类型2．要采用前馈控制克服某种扰动，该扰动应该是（ C ）。

A 定时发生的B随机发生的 C 可以测量的 D 不能测量的3．在控制系统中，被调量的给定值随某已知时间函数变化的调节系统称为（ B ）。

A 恒值调节系统B 程序调节系统C 随动调节系统D 前馈系统4．在分散控制系统中，计算机的输入和输出信号是（ B ）。

A 模拟信号B 数字信号C 4-20mA的标准信号D 开关信号5．在协调控制系统的运行方式中，对负荷给定反应最快的方式是（ D ）。

A 机炉独立控制方式B 协调控制方式C 汽轮机跟随锅炉方式D 锅炉跟随汽轮机方式6．锅炉吹扫必须满足的基本条件是（ A ）。

A 切断进入炉膛的燃料，炉膛内没有火焰，吹扫空气量达到30%额定风量B 电除尘退出运行，风道通畅，各挡板在正确位置C 送、吸风机启动，二次风门保证15%的开度D MFT动作7．在链路层中，信息传递的基本单元为( B )。

(A)包；(B)帧；(C)字节；(D)以上都是8．调节系统的整定就是根据要求的系统性能指标确定（ D ）的参数。

A 变送器B 传感器C 执行器D 调节器9．工业现场压力表的示值表示被测点的（A）。

A 表压力B 全压力C 静压力D 绝对压力10．自动调节系统中，静态与动态的关系（ B ）。

A 是线性关系B 静态是动态的一种特例C 为非线性关系D 无任何关系11．在分散控制系统中，接如AI通道的信号是（B ）。

A 数字信号B 模拟信号C 4-20mA的标准信号D 开关信号12．计算机控制系统中控制器接收现场信号后，经过运算、判断等处理，做出各种控制决策，这些决策以（C）形式输出。

A -5v～+5vB 0～10mAC 二进制编码D 4～20mA13．汽轮机运行时采用( B )，能达到减少节流损失的目的。

热工自动控制练习题（含参考答案）一、单选题（共40题，每题1分，共40分）1、衰减振荡过程中，到达第一个峰值，所用时间叫(____)。

A、调节时间B、超调量C、上升时间D、峰值时间正确答案：D2、(____)是描述系统控制过渡过程进行快慢的指标。

A、调整时间B、上升时间C、峰值时间D、衰减时间正确答案：A3、串级三冲量给水控制系统维持汽包水位无静态偏差是靠（）来实现的A、副回路B、副控制器C、内回路D、主控制器正确答案：D4、三冲量给水自动控制系统中，给水量的扰动属于系统的（）。

A、内扰B、控制量C、外扰D、不确定正确答案：A5、被调量变化时刻落后于扰动发生时刻的现象称为对象的（）。

A、输出迟延B、信号迟延C、传输迟延D、不确定正确答案：C6、双闭环比值控制系统两个控制器均应选（）控制规律。

A、PB、PIC、PIDD、PD正确答案：B7、输入量变化，引起环节(____)发生变化。

A、扰动B、输出量C、测量值D、被调量正确答案：B8、采用烟气挡板控制再热汽温的控制系统中，主蒸汽流量作为（）信号。

A、前馈B、反馈C、极限值D、给定值正确答案：A9、系统频率特性和传递函数的关系为(____)。

A、频率特性与传递函数没有关系B、频率特性可以用图形表示，传递函数不能用图形表示C、传递函数的复变量s用jω代替后，就是相应的频率特性D、二者完全是一样的正确答案：C10、单闭环比值控制和双闭环比值控制是实现（）物料流量间的定比值控制A、多种B、三种C、两种D、以上都不对正确答案：C11、二阶欠阻尼系统的性能指标中只与阻尼比有关的是(____)。

A、调整时间B、峰值时间C、上升时间D、最大超调量正确答案：D12、电容两端电压为输入信号，电流为输出信号，则此环节为(____)环节。

A、比例B、惯性C、微分D、积分正确答案：C13、在无自平衡的单容对象中，其特征参数是由（）决定的。

A、不确定B、自平衡率C、阻力系数D、容量系数正确答案：D14、在动态过程中，利用前馈控制有效地减少被调量的（）。

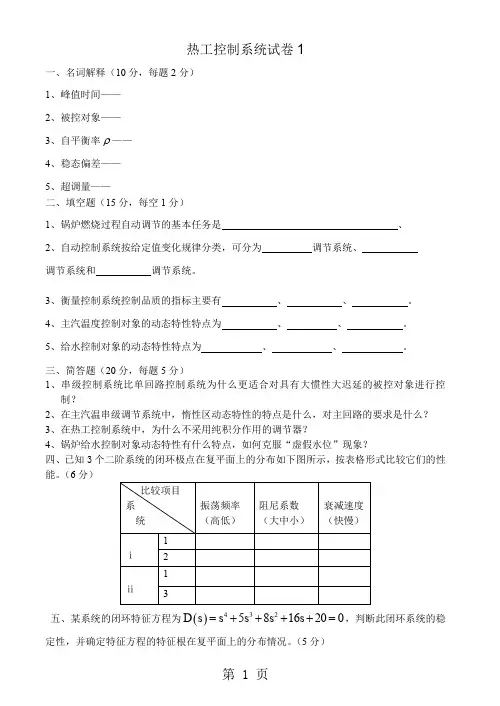

热工控制系统试卷及答案4套热工控制系统试卷1一、名词解释（10分，每题2分）1、峰值时间——2、被控对象—— 3、自平衡率ρ—— 4、稳态偏差—— 5、超调量——二、填空题（15分，每空1分）1、锅炉燃烧过程自动调节的基本任务是、、。

2、自动控制系统按给定值变化规律分类，可分为调节系统、调节系统和调节系统。

3、衡量控制系统控制品质的指标主要有、、。

4、主汽温度控制对象的动态特性特点为、、。

5、给水控制对象的动态特性特点为、、。

三、简答题（20分，每题5分）1、串级控制系统比单回路控制系统为什么更适合对具有大惯性大迟延的被控对象进行控制？2、在主汽温串级调节系统中，惰性区动态特性的特点是什么，对主回路的要求是什么？3、在热工控制系统中，为什么不采用纯积分作用的调节器？4、锅炉给水控制对象动态特性有什么特点，如何克服“虚假水位”现象？四、已知3个二阶系统的闭环极点在复平面上的分布如下图所示，按表格形式比较它们的性能。

（6分）五、某系统的闭环特征方程为()4325816200D s s s s s =++++=，判断此闭环系统的稳定性，并确定特征方程的特征根在复平面上的分布情况。

（5分）六、某系统方框图如下图所示，求其传递函数()()()C s G s R s =。

（10分）七、某系统的开环传递函数为()()243KG s s s s =++，绘制系统的根轨迹图，并确定使闭环系统稳定的K 值的范围。

（10分）八、某系统的开环零、极点分布如下图，其中-P 为极点，-Z 为零点，试绘制系统的根轨迹图。

（4分）九、某最小相位系统的开环对数幅频特性曲线如下图所示，写出系统的开环传递函数表达式()G s 。

（10分）十、已知某系统的开环传递函数()()31151G s s =+，要求使系统的衰减率0.75ψ=（m ＝0.221），求比例调节器的比例系数K p 的数值。

（10分）热工控制系统试卷2一、名词解释（10分，每题2分） 1、调节量—— 2、被调量—— 3、飞升速度ε—— 4、静态放大系数K —— 5、时间常数T ——二、填空题（15分，每空1分）1、一般控制系统在受到外界干扰作用时过渡过程的基本形态有过程、过程、过程、过程。

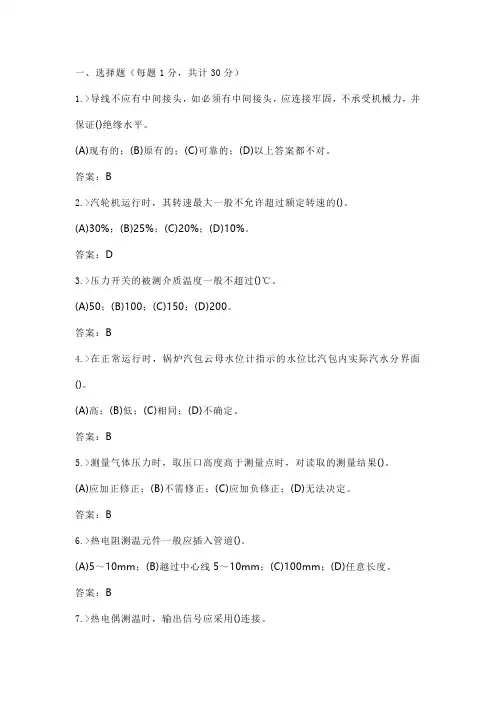

一、选择题（每题1分，共计30分）1.>导线不应有中间接头，如必须有中间接头，应连接牢固，不承受机械力，并保证()绝缘水平。

(A)现有的；(B)原有的；(C)可靠的；(D)以上答案都不对。

答案：B2.>汽轮机运行时，其转速最大一般不允许超过额定转速的()。

(A)30%；(B)25%；(C)20%；(D)10%。

答案：D3.>压力开关的被测介质温度一般不超过()℃。

(A)50；(B)100；(C)150；(D)200。

答案：B4.>在正常运行时，锅炉汽包云母水位计指示的水位比汽包内实际汽水分界面()。

(A)高；(B)低；(C)相同；(D)不确定。

答案：B5.>测量气体压力时，取压口高度高于测量点时，对读取的测量结果()。

(A)应加正修正；(B)不需修正；(C)应加负修正；(D)无法决定。

答案：B6.>热电阻测温元件一般应插入管道()。

(A)5～10mm；(B)越过中心线5～10mm；(C)100mm；(D)任意长度。

答案：B7.>热电偶测温时，输出信号应采用()连接。

(A)普通电缆；(B)屏蔽电缆；(C)通信电缆；(D)补偿导线。

答案：D8.>端子排接线时，每一个端子最多只允许接入()根导线。

(A)一；(B)两；(C)三；(D)四。

答案：B9.>新装炉膛安全监控保护装置的炉膛压力取样孔间的水平距离应大于()m。

(A)1；(B)2；(C)0.5；(D)5。

答案：B10.>下列PLC梯形图，正确的画法是()。

答案：D11.>电缆与热表面平行敷设时的间距应大于()mm。

(A)100；(B)200；(C)300；(D)400。

答案：C12.>输煤顺序控制系统中，各设备按()顺序启动。

(A)顺煤流；(B)逆煤流；(C)设备重要程度；(D)无所谓。

答案：B13.>在汽轮机数字电液控制系统(DEH)中，为保证主要参数的测量可靠性，应主要采用()措施。

《热工过程自动控制》课程知识复习学习材料试题与参考答案一、单选题1.在DEH阀门管理功能叙述中，错误的是（B )A.在单、多阀切换过程中，负荷基本上保持不变；B.在单、多阀切换过程中，如果流量请求值有变化，阀门管理程序不响应；C.阀门管理程序能提供最佳阀位；D.能将某一控制方式下的流量请求值转换成阀门开度信号2.正逻辑体制中用1表示（D)A.电压为1伏B.电流为1安培C.低电平D.高电平3.在给水自动三冲量中，（C)是前馈信号，它能有效地防止由于“虚假水位”而引起调节器的误动作，改善蒸汽流量扰动下的调节流量。

A.汽包水位B.给水流量C.蒸汽流量D.给水调节阀开度4.运行中的PMK调节器，若供电突然停后又来电，则恢复后的调节器输出值为（A)。

A.刚停电前的值；B.预置值；C.0%；D.50%。

5.一个线性调节系统的稳定性取决于（B)。

A.干扰作用的形式及强弱；B.系统本身的结构及参数；C.干扰作用的形式及强弱；D.干扰作用的强弱。

6.DEH的A TC运行方式，下列叙述中错误的是（B)A.目标转速，目标负荷是通过A TC程序由主计算机确定的最佳值；B.在A TC方式可自动升负荷至额定负荷。

C.升速率和升负荷率是通过A TC程序由主计算机确定的最佳值；D.在A TC方式可进行自动升速、暖机、主汽门/调节汽门切换；7.调节系统的稳定性是对调节系统最基本的要求，稳定调节过程的衰减率Ψ应是：（C)。

A.Ψ=0；B.Ψ＜0；C.0＜Ψ＜1；D.Ψ=1。

8.主机真空低停机保护逻辑采用（A)A.三取二B.二取二C.二取一D.三取一。

9.引起（C)变化的各种因素称为扰动。

A.调节对象；B.调节系统；C.被调量；D.调节设备。

10.热电偶补偿导线与热电偶连接点的温度，对热电偶热电势无影响，其依据是（C)。

A.均质定律B.中间导体定律C.中间温度定律D.参考电极定律11.用万用表判断三极管的好坏，应将万用表置（C)挡。

热工控制系统试卷1一、名词解释（10分，每题2分） 1、峰值时间—— 2、被控对象—— 3、自平衡率ρ—— 4、稳态偏差—— 5、超调量——二、填空题（15分，每空1分）1、锅炉燃烧过程自动调节的基本任务是 、2、自动控制系统按给定值变化规律分类，可分为 调节系统、 调节系统和 调节系统。

3、衡量控制系统控制品质的指标主要有 、 、 。

4、主汽温度控制对象的动态特性特点为 、 、 。

5、给水控制对象的动态特性特点为 、 、 。

三、简答题（20分，每题5分）1、串级控制系统比单回路控制系统为什么更适合对具有大惯性大迟延的被控对象进行控制？2、在主汽温串级调节系统中，惰性区动态特性的特点是什么，对主回路的要求是什么？3、在热工控制系统中，为什么不采用纯积分作用的调节器？4、锅炉给水控制对象动态特性有什么特点，如何克服“虚假水位”现象？四、已知3个二阶系统的闭环极点在复平面上的分布如下图所示，按表格形式比较它们的性能。

（6分）五、某系统的闭环特征方程为()4325816200D s s s s s =++++=，判断此闭环系统的稳定性，并确定特征方程的特征根在复平面上的分布情况。

（5分）六、某系统方框图如下图所示，求其传递函数()()()C s G s R s =。

（10分）七、某系统的开环传递函数为()()243KG s s s s =++，绘制系统的根轨迹图，并确定使闭环系统稳定的K 值的范围。

（10分）八、某系统的开环零、极点分布如下图，其中-P 为极点，-Z 为零点，试绘制系统的根轨迹图。

（4分）九、某最小相位系统的开环对数幅频特性曲线如下图所示，写出系统的开环传递函数表达式()G s 。

（10分） 十、已知某系统的开环传递函数()()31151G s s =+，要求使系统的衰减率0.75ψ=（m ＝0.221），求比例调节器的比例系数K p 的数值。

（10分）热工控制系统试卷2一、名词解释（10分，每题2分）1、调节量——2、被调量——3、飞升速度ε——4、静态放大系数K ——5、时间常数T ——二、填空题（15分，每空1分）1、一般控制系统在受到外界干扰作用时过渡过程的基本形态有 过程、 过程、 过程、 过程。

1.火电厂热工控制系统如图1-1所示，试画出系统的方框图，并说明被控量、给定值、控制对象、扰动（内扰，外扰）、操纵变量指的是什么物理量和设备。

被控量: 汽包水位、过热蒸汽压力和温度、烟气含氧量、炉膛负压等；给定值: 希望的氧气含量、温度、压力、发电量；控制对象: 锅炉、汽轮机和发电机或火电机组扰动（内扰）：给水、空气、蒸汽压力和给煤机转速；扰动（外扰）：负荷（外界用电量）；操纵变量：给水量、燃料量、空气量、蒸汽量变送器: 速度传感器、压力测量、温度测量、氧气测量的变送器调节器:计算机或DCS执行器:操纵给水量、燃料量、空气量、蒸汽量的执行机构和控制机构9.试画出淋浴时人调节水温的方框图，并说明受控对象、被控量、给定值、测量元件、控制器、偏差、执行机构、调节机构、内扰和外扰都指的是哪些物理量和设备。

受控对象: 淋浴器； 被控量：淋浴器出口水温；给定值：人体温度; 测量元件:皮肤；控制器：大脑； 偏差：淋浴器出口水温与人体温度之间的差值； 执行机构：手； 调节机构：热水门；内扰：热水压力和温度变化等；外扰：冷水压力和温度变化等。

第二章术语和指标1.控制器具有PI 动作规律（设为正作用），其比例带为80%，积分时间为1min 。

稳态时，输出为6mA 。

某瞬间，输入偏差突然增加了0.3mA ，试求：① 比例增益c k 为多少？② 比例作用使输出变化多少mA? ③ 比例作用使输出变化到多少mA? ④ 1min 后输出变化到多少mA? ⑤ 3min 后输出变化到多少mA?解： ①25.11k c ==δ②375mA .025.13.0=⨯③6+0.375=6.375mA④6.375+0.375=6.75mA⑤6.375+3×0.375=7.5mA2.一台气动比例压力调节器，测量范围为0～100千帕。

当测量值变化为10千帕，调节器的比例带为40%，试求：①比例增益；②测量值变化的百分数；③调节器输出变化的百分数；④调节器输出变化多少千帕（设输出气压变化范围为20 ～100千帕）；⑤调节器输出变化到多少千帕。

热工自动控制考试模拟题+参考答案一、单选题（共60题，每题1分，共60分）1、下列关于负反馈的描述中，不正确的是(____)。

A、负反馈能有利于生产设备或工艺过程的稳定运行B、开环控制系统不存在负反馈，但存在正反馈C、负反馈系统利用偏差进行输出状态的调节D、闭环控制系统是含负反馈组成的控制系统正确答案：B2、()指控制过程中，被控量与给定值的最大偏差.A、静态偏差B、动态偏差C、偏差D、不确定正确答案：B3、开环控制系统只能用于控制精度(____)的场合。

A、不确定B、不高C、高D、很高正确答案：B4、只有输入量对输出量的单向控制作用的控制方式称为(____)。

A、复合控制B、单向方式C、开环控制D、反馈控制正确答案：C5、串级控制系统的（）应包含控制对象所受到的主要干扰。

A、副对象B、主回路C、副回路%D、主对象正确答案：C6、给定值不变的调节系统是(____)。

A、随机调节系统B、程序调节系统C、恒值调节系统D、PID调节系统正确答案：C7、(____)，可以用复平面内的代数运算代替微积分运算。

A、梯形图变换B、拉氏变换C、方框图变换D、系数变换正确答案：B8、单回路控制系统中，控制通道的迟延与时间常数的比值越小，则控制质量（）。

A、不确定B、越坏C、不变D、越好正确答案：D9、再热汽温控制系统的任务是（）。

A、保持再热器出口汽温为给定值B、保持再热器入口汽温为给定值C、同时保持再热器入口、出口汽温为给定值D、保持再热器低温段汽温为给定值正确答案：A10、单闭环比值控制系统中，控制器选（）控制规律。

A、PB、PIC、PIDD、PD正确答案：A11、单位阶跃函数1(t)的拉氏变换为(____)。

A、sB、1/sC、1/s2D、以上都不对正确答案：B12、两环节输入信号相同，输出信号相加，这两个环节为(____)连接A、反馈B、串联C、没有关系D、并联正确答案：D13、控制系统研究的是一个动态过程，因此所有信号均为(____)的函数。

热工程控保护考试题库知识点（题库版）1、问答题汽轮机监控系统的整套装置的调试可分为哪几部分？正确答案：汽轮机监控系统的整套装置的调试可分为试验室调试、安装中的调试和安装后的调试3部分。

2、填空题（江南博哥）#1机工程师站大小空调各有两路电源，（）作为控制电源及风扇电源，（）作为压缩机动力电源。

正确答案：220伏、380伏3、问答题小汽机的汽源设计有哪两个？正常运行时用什么蒸汽？正确答案：小汽机的汽源设计有主蒸汽（高压汽源）和四段抽汽（低压汽源），低压汽源来自主机第四段抽汽联络管，高压汽源来自锅炉过热器出口。

现在，我厂的四台机组的高压汽源均已取消不用。

正常运行时用低压蒸汽（四段抽汽）。

4、填空题发生在闭环系统内部的扰动叫做（）；发生在闭环系统外部的扰动叫做（）。

正确答案：内扰；外扰5、问答题计算题：锅炉给水压力值最大16兆帕，最小15兆帕，问应选用多大量程的压力表？正确答案：上限值=2/3×测量上限值=2/3×16=24MPA应选用0~25MPA的压力表。

6、问答题分析制氢站槽压调节系统槽压波动大的原因及处理方法？正确答案：1、调节参数不合理，应调整调节参数。

2、调节阀阀芯磨损严重，应更换调节阀。

7、单选导线保护管应敷设在便于检修和维护，无（）和不容易受到机械损伤的地方，而且远离火源和热源。

A.电磁干扰B.剧烈震荡C.障碍物D.辐射正确答案：B8、单选在比例作用基础上增加积分作用时，比例带的整定要比单纯比例调节时（）。

A.小B.大C.不变D.没有关系正确答案：B9、问答题行程开关的用途是什么？正确答案：行程开关能将机械量信号转变为电量控制信号，然后控制机械装置的动作，起到程序控制作用。

10、问答题对控制盘安装尺寸误差有何具体要求？正确答案：控制盘安装尺寸误差应符合下列要求：（1）盘正面及正面边线的不垂直度小于盘高的0.15%；（2）相邻两盘连接处的盘面凹凸不平，其相差不大于1mm；（3）各盘间的连接缝隙不大于2mm。

热工控制系统模拟题一、名词解释（每个3分，共30分）1.最大动态偏差：指在定值控制系统中，调节过程中被调量偏离给定值的最大暂时偏差。

2.衰减率：指每经过一个波动周期，被调量波动幅值减少的百分数。

、3.传递迟延：被调量变化时刻落后于扰动发生时刻的现象称为对象的传递迟延。

4.飞升速度：单位阶跃扰动下，被调量的最大变化速度。

5.自平衡率：被调量变化一个单位所能克服的扰动量。

6.比值控制系统：使两个或两个以上参数维持一定比值关系的控制系统7.协调控制系统：使机组对外保证有较快的负荷响应和一定的调频能力，对内保证主要运参数稳定的系统8.干扰通道：扰动与被控量之间的信息通道叫扰动通道。

9.炉烟含氧量：代表烟气中的过剩空气系数，是保证经济燃烧的重要指标。

10.纯迟延：由于信号传递产生的滞后。

二、填空题（每空1分，共20分）1简单控制系统是由一个被调量，一个控制量，一个调节器，一个调节阀组成的一个闭合回路。

2.在定值控制系统中，静态偏差是指被调量的稳定值与给定值之间的长期偏差；随动控制系统中，静态偏差是指被调量的稳态值与新给定值之间的长期偏差。

3.衡量控制系统调节品质优劣的性能指标可以归纳为三个：稳定性，准确性，快速性。

其中稳定性是对控制系统最基本的要求。

4.锅炉燃烧过程自动控制相对应的调节量是燃料量、送风量、引风量，对应的控制量是汽压、烟气含氧量、炉膛负压。

5.主蒸汽压力反应机炉内部压力是否平衡，实发功率表征发电机组与外部电网是否平衡。

6.炉膛漏风严重时，送风系统会自动减少送风量，以维持最佳含氧量。

三、判断题（每题1分，共10分）1、生产过程中被调节的生产过程或设备称为被调量（×）应是被控对象2、控制就是根据被调量偏离给定值的情况，适当的动作调节机构，改变控制量，最后抵消扰动的影响，是被调量恢复到给定值。

（√）3、反馈控制系统与前馈控制系统均存在稳定性分析问题。

（×）前馈控制不存在4、控制过程的准确性是指被调量的实际值与给定值之间的动态偏差和静态偏差。

答案及分析第一章自动调节得基本概念1-1 试列举生产过程或生活中自动调节得例子,并分别说出它们各自得被调量,调节作用量以及可能受到得各种扰动、。

答:汽包锅炉给水自动调节系统被调量汽包水位H 调节量W 扰动蒸汽量D 锅炉燃烧率过热蒸汽温度自动控制系统过热蒸汽温度减温水流量变化扰动:蒸汽流量变化烟气量变化再热蒸汽温度自动控制系统再热蒸汽出口温度烟气量扰动:受热面机会给水温度得变化燃料改变过量空气系数得变化燃烧过程自动控制气压Pt 过剩空气系数a 炉膛负压S1 调节量: 燃烧量B 送风量V 引风量G 扰动:燃烧率负荷(汽轮机调节门开度汽轮机进气流量)以电厂锅炉运行中炉膛压力得人工控制为例,被调量就是炉膛压力,调节量就是引风量,各种扰动包括内扰与扰,如炉膛负荷送风量等。

在锅炉过热蒸汽温度控制系统中,被调量就是过热器出口过热蒸汽温度。

在锅炉负荷控制系统中,被调量就是主蒸汽压力,调节粮食锅炉燃料量,扰动就是汽机进汽量。

1-2 实际生产过程中常采用哪几种类型得自动调节系统答:按给定值信号得特点分类,有:恒值调节系统,程序调节系统与随机调节系统、按调节系统得结构分类,有:反馈调节系统,前馈调节系统与前馈-反馈得复合调节系统、按调节系统闭环回路得树木分类:单回路调节系统多回路调节系统按调节作用得形式分类:连续调节系统离散调节系统按系统特性分类:线性调节系统非线性调节系统1-3 为什么在自动调节系统中经常采用负反馈得形式答:自动调节系统采用反馈控制得目得就是消除被凋量与绐定值得偏差、所以控制作用得正确方向应该就是:被调量高于绐定值时也就就是偏差为负时控制作用应向减小方向,当被调量低于给定值时也就就是偏差为正时控制作用应向加大方向,因此:控制作用得方向与被调量得变化相反,也就就是反馈作用得方向应该就是负反馈、负反馈就是反馈控制系统能够完成控制任务得必要条件、1-4 前馈调节系统与反馈调节系统有哪些本质上得区别答:反馈调节系统就是依据于偏差进行调节得,由于反馈回路得存在,形成一个闭合得环路,所以也称为闭环调节系统、其特点就是:(1)在调节结束时,可以使被调量等于或接近于给定值;(2)当调节系统受到扰动作用时,必须等到被调量出现偏差后才开始调节,所以调节得速度相对比较缓慢、而前馈调节系统就是依据于扰动进行调节得,前馈调节系统由于无闭合环路存在,亦称为开环调节系统、其特点就是:(1)由于扰动影响被调量得同时,调节器得调节作用已产生,所以调节速度相对比较快;(2)由于没有被调量得反馈,所以调节结束时不能保证被调量等于给定值、1-5 如何用衰减率来判断调节过程得稳态性能答:衰减率ψ作为稳定性指标比较直观形象,在系统得调节过程曲线上能够很方便地得到它得数值、ψ=1就是非周期得调节过程,ψ=0就是等幅振荡得调节过程,0<ψ<1就是衰减振荡得调节过程, ψ<0就是渐扩振荡得调节过程、1-6 从系统方框图上瞧,调节系统得调节过程形态取决于什么答:取决于被调对象与调节器得特性、1-7 基本得自动调节系统除被调对象外还有哪几个主要部件它们各自得职能就是什么答:组成自动调节系统所需得设备主要包括:(1)测量单元:用来测量被调量,并把被调量转换为与之成比例(或其她固定函数关系)得某种便于传输与综合得信号、(2)给定单元:用来设定被调量得给定值,发出与测量信号同一类型得给定值信号、(3)调节单元:接受被调量信号与给定值信号比较后得偏差信号,发出一定规律得调节指令给执行器、(4)执行器:根据调节单元送来得调节指令去推动调节机构,改变调节量、第二章自动调节系统得数学模型2-1 求下列函数得拉普拉斯反变换 (1)4)2)((3)1)(()(++++=S S S S S s F (2) )1(1)(2+=S S s F(3)23)(23++=S S S s F (4)1)(2)(3)(4)(2+++=S S S s F解: (1) 3/81/43/8(s)24F S S S =++++ ∴24313()848t t f t e e --=++ (2) 21(s )1SF S S =-+ ∴()1cos f t t =-(3)81(s)321F S S S -=-++++ ∴'2()()3()8t t f t t t e e δδ--=-+- (4) 2122(s)4(2)2(1)F S S S ⎡⎤--=++⎢⎥+++⎣⎦∴22()488t t t f t te e e ---=--+ 2-2 试求下图所示环节得动态方程、静态方程与传递函数。

答案及分析第一章自动调节的基本概念1-1 试列举生产过程或生活中自动调节的例子,并分别说出它们各自的被调量,调节作用量以及可能受到的各种扰动.。

答：汽包锅炉给水自动调节系统被调量汽包水位H 调节量W 扰动蒸汽量D 锅炉燃烧率过热蒸汽温度自动控制系统过热蒸汽温度减温水流量变化扰动：蒸汽流量变化烟气量变化再热蒸汽温度自动控制系统再热蒸汽出口温度烟气量扰动：受热面机会给水温度的变化燃料改变过量空气系数的变化燃烧过程自动控制气压Pt 过剩空气系数a 炉膛负压S1 调节量：燃烧量B 送风量V 引风量G 扰动：燃烧率负荷（汽轮机调节门开度汽轮机进气流量）以电厂锅炉运行中炉膛压力的人工控制为例，被调量是炉膛压力，调节量是引风量，各种扰动包括内扰和扰，如炉膛负荷送风量等。

在锅炉过热蒸汽温度控制系统中，被调量是过热器出口过热蒸汽温度。

在锅炉负荷控制系统中，被调量是主蒸汽压力，调节粮食锅炉燃料量，扰动是汽机进汽量。

1-2 实际生产过程中常采用哪几种类型的自动调节系统答:按给定值信号的特点分类,有:恒值调节系统,程序调节系统和随机调节系统.按调节系统的结构分类,有:反馈调节系统,前馈调节系统和前馈-反馈的复合调节系统.按调节系统闭环回路的树木分类：单回路调节系统多回路调节系统按调节作用的形式分类：连续调节系统离散调节系统按系统特性分类：线性调节系统非线性调节系统1-3 为什么在自动调节系统中经常采用负反馈的形式答:自动调节系统采用反馈控制的目的是消除被凋量与绐定值的偏差.所以控制作用的正确方向应该是:被调量高于绐定值时也就是偏差为负时控制作用应向减小方向,当被调量低于给定值时也就是偏差为正时控制作用应向加大方向,因此:控制作用的方向与被调量的变化相反,也就是反馈作用的方向应该是负反馈.负反馈是反馈控制系统能够完成控制任务的必要条件.1-4 前馈调节系统和反馈调节系统有哪些本质上的区别答:反馈调节系统是依据于偏差进行调节的,由于反馈回路的存在,形成一个闭合的环路,所以也称为闭环调节系统.其特点是:(1)在调节结束时,可以使被调量等于或接近于给定值;(2)当调节系统受到扰动作用时,必须等到被调量出现偏差后才开始调节,所以调节的速度相对比较缓慢.而前馈调节系统是依据于扰动进行调节的,前馈调节系统由于无闭合环路存在,亦称为开环调节系统.其特点是:(1)由于扰动影响被调量的同时,调节器的调节作用已产生,所以调节速度相对比较快;(2)由于没有被调量的反馈,所以调节结束时不能保证被调量等于给定值.1-5 如何用衰减率来判断调节过程的稳态性能答:衰减率ψ作为稳定性指标比较直观形象,在系统的调节过程曲线上能够很方便地得到它的数值.ψ=1是非周期的调节过程,ψ=0是等幅振荡的调节过程,0<ψ<1是衰减振荡的调节过程, ψ<0是渐扩振荡的调节过程.1-6 从系统方框图上看,调节系统的调节过程形态取决于什么答:取决于被调对象和调节器的特性.1-7 基本的自动调节系统除被调对象外还有哪几个主要部件它们各自的职能是什么答:组成自动调节系统所需的设备主要包括:(1)测量单元:用来测量被调量,并把被调量转换为与之成比例(或其他固定函数关系)的某种便于传输和综合的信号.(2)给定单元:用来设定被调量的给定值,发出与测量信号同一类型的给定值信号.(3)调节单元:接受被调量信号和给定值信号比较后的偏差信号,发出一定规律的调节指令给执行器.(4)执行器:根据调节单元送来的调节指令去推动调节机构,改变调节量.第二章自动调节系统的数学模型2-1 求下列函数的拉普拉斯反变换 (1)4)2)((3)1)(()(++++=S S S S S s F (2) )1(1)(2+=S S s F(3)23)(23++=S S S s F (4)1)(2)(3)(4)(2+++=S S S s F解: (1) 3/81/43/8(s)24F S S S =++++ ∴24313()848t t f t e e --=++ (2) 21(s )1SF S S =-+ ∴()1cos f t t =-(3)81(s)321F S S S -=-++++ ∴'2()()3()8t t f t t t e e δδ--=-+- (4) 2122(s)4(2)2(1)F S S S ⎡⎤--=++⎢⎥+++⎣⎦∴22()488t t t f t te e e ---=--+ 2-2 试求下图所示环节的动态方程、静态方程和传递函数。
