发电机绝缘测量

发电机绝缘测试记录一、测试目的和背景：为确保发电机设备能够正常运行和安全使用，进行发电机绝缘测试是必要的。

通过测试，可以检测发电机的绝缘状况，判断是否存在绝缘击穿的风险，以及维护和修复发电机的绝缘系统，提高工作效率和安全性。

二、测试方法和仪器：本次发电机绝缘测试采用直流高压法。

主要用到的仪器有绝缘电阻测试仪、绝缘脚垫、测量电极等。

三、测试过程：1.检查测试环境：确保测试场所没有其他电气设备的干扰和室温不过高，以免影响测试结果。

2.准备测试仪器：检查绝缘电阻测试仪的电源和连接线路是否正常。

3.测量前的准备：a.检查发电机是否停止工作，并断开所有电源。

b.清洁发电机绝缘表面，确保无尘污和潮湿。

c.安装绝缘脚垫，以提供安全的测试环境。

d.连接测试仪器的电源和测试线路。

4.开始测试：a.选择适当的测试电压，通常为500V或1000V，根据发电机的额定电压和规范要求进行设置。

b.将测试电压接入发电机绝缘系统，确保电压稳定后进行测试。

c.在绝缘电阻测试仪上设置测试时间，通常为1分钟。

d.记录测试数据，包括测试电压、测试时间和测试结果。

e.检查绝缘电阻是否符合规范要求，一般应该大于规定的阈值，例如1兆欧姆。

5.测试结束后：a.关闭测试仪器和电源，并拆除测试线路。

b.将测试结果记录到测试报告中，并保存为电子档案。

c.根据测试结果，评估发电机的绝缘状况，确定是否需要维护和修理。

四、测试结果和分析：根据测试数据和规范要求，对发电机的绝缘状况进行分析和评估。

如果绝缘电阻超过规定的阈值，说明绝缘状况良好，不需要维护和修理。

如果绝缘电阻低于规定的阈值，说明存在绝缘击穿的风险，需要及时维护和修理。

五、测试安全注意事项：1.在进行绝缘测试前，请确保发电机停止工作，并断开所有电源。

2.使用绝缘脚垫和其他个人防护装备，确保测试人员的安全。

3.在进行测试时，注意电压设置和测试时间，避免测试电压过高或测试时间过长，以免对发电机绝缘系统造成伤害。

发电机绝缘测试标准《发电机绝缘测试标准，你了解多少？》嘿，朋友们！你们知道吗？在电力的奇妙世界里，发电机就如同一位超级英雄，源源不断地为我们输送着强大的能量。

但要是这位超级英雄的“防御装备”出了问题，那可就麻烦啦！这就好比钢铁侠没了他那酷炫的战甲，还怎么拯救世界呀！而发电机绝缘测试标准，就是确保这位超级英雄始终强大的关键所在啊！不搞懂这个标准，那在电力的领域里就如同盲人摸象，到处碰壁还不知道咋回事呢！一、“绝缘大考：全面体检不能少”哇塞，在绝缘的世界里，可不能有丝毫马虎呀！就像学生要经历一场大考一样，发电机也要接受全面的“体检”。

绝缘测试就像是医生拿着各种神奇的仪器，对发电机进行细致入微的检查。

这可不是随便玩玩的，就好比一场严格的高考，每一个细节都关乎着最终的成绩。

我们要像侦探一样，不放过任何一个可能的漏洞，确保发电机的绝缘性能万无一失。

比如说，要检查绕组是否有破损、受潮等情况，这些可都是影响发电机“健康”的大问题呀！二、“耐压挑战：强大心脏的证明”嘿呀，耐压测试可是个厉害的家伙！它就像是给发电机的绝缘来一场极限挑战，看看它的“心脏”到底有多强大。

这就好像让运动员去挑战世界纪录一样，只有通过了耐压测试，才能证明发电机的绝缘是真正的“强者”。

我们可以把耐压测试想象成一场激烈的拳击比赛，发电机要在高压的“拳头”下屹立不倒。

要是耐压不过关，那可就像一个拳击手被一拳打倒，后果不堪设想啊！三、“电阻测试：细微之处见真章”哇哦，电阻测试虽然看似不起眼，但却是在细微之处见真章呢！它就像一个细心的质检员，在每一个小细节上把关。

可以把电阻想象成是道路上的小石子，如果不清理干净，就可能会引发大问题。

通过电阻测试，我们可以发现那些隐藏在深处的小毛病，及时进行处理。

就像我们打扫房间一样，要把每一个角落都打扫干净，才能让整个房间焕然一新。

四、“泄漏电流的追踪：抓住那只小调皮”哈哈，泄漏电流就像是一只调皮的小猴子，到处乱窜。

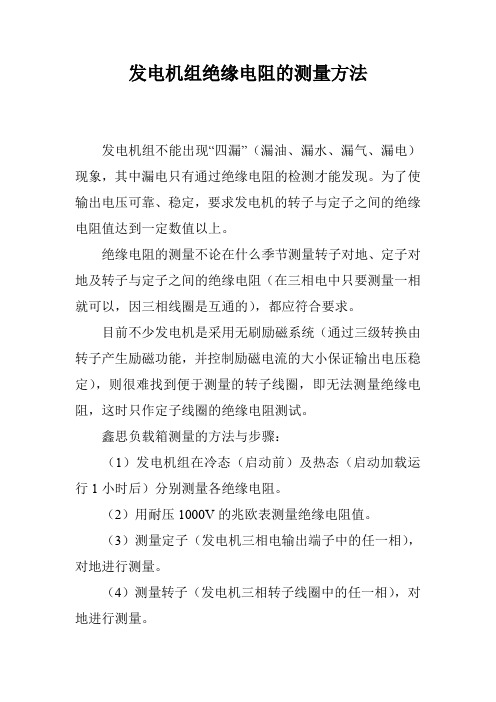

发电机组绝缘电阻的测量方法
发电机组不能出现“四漏”（漏油、漏水、漏气、漏电）现象，其中漏电只有通过绝缘电阻的检测才能发现。

为了使输出电压可靠、稳定，要求发电机的转子与定子之间的绝缘电阻值达到一定数值以上。

绝缘电阻的测量不论在什么季节测量转子对地、定子对地及转子与定子之间的绝缘电阻（在三相电中只要测量一相就可以，因三相线圈是互通的），都应符合要求。

目前不少发电机是采用无刷励磁系统（通过三级转换由转子产生励磁功能，并控制励磁电流的大小保证输出电压稳定），则很难找到便于测量的转子线圈，即无法测量绝缘电阻，这时只作定子线圈的绝缘电阻测试。

鑫思负载箱测量的方法与步骤：
（1）发电机组在冷态（启动前）及热态（启动加载运行1小时后）分别测量各绝缘电阻。

（2）用耐压1000V的兆欧表测量绝缘电阻值。

（3）测量定子（发电机三相电输出端子中的任一相），对地进行测量。

（4）测量转子（发电机三相转子线圈中的任一相），对地进行测量。

（5）测量定子与转子之间的绝缘电阻（定子与转子之间任何一相）。

（6）不论在什么季节及冷态和热态情况下，绝缘电阻值应≥2MW。

注：①当无法找到转子线圈时，（4）、（5）两点内容不作测试。

②测量前应把发电机组的控制板脱开，以防损坏板内电路。

发电机试验中的绝缘电阻测量与评估方法绝缘电阻是电气设备中重要的电性指标之一，特别是在发电机试验中。

本文将介绍发电机试验中的绝缘电阻测量与评估方法，以确保发电机的正常运行和安全性。

一、绝缘电阻的概念和重要性绝缘电阻是指两个电极之间电流通过绝缘材料的能力。

它反映了绝缘材料的性能，直接影响到电气设备的稳定性和安全性。

在发电机试验中，绝缘电阻的准确测量和评估至关重要，可以帮助检测潜在的故障和隐患。

二、绝缘电阻测量的方法1. 直流低电压法直流低电压法是一种常用的绝缘电阻测量方法。

在发电机试验中，可以通过施加低电压（通常为500伏以下）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。

2. 直流高电压法直流高电压法适用于高电压绝缘电阻的测量。

在发电机试验中，可以通过施加高电压（通常为500伏以上）并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。

3. 交流电压法交流电压法是一种综合考虑了直流低电压法和直流高电压法的绝缘电阻测量方法。

在发电机试验中，可以通过施加一定频率和电压的交流电并测量绝缘材料之间的电流，从而计算出绝缘电阻的大小。

三、绝缘电阻的评估方法1. 标准值比较法标准值比较法是常用的绝缘电阻评估方法之一。

通过与已知正常发电机的绝缘电阻进行比较，可以评估待测发电机的绝缘电阻是否达到标准要求。

2. 成组值比较法成组值比较法是一种将发电机分成多个组别进行比较的评估方法。

在发电机试验中，可以将各相绝缘电阻值按组别进行比较，从而评估发电机的绝缘电阻是否均匀。

3. 历史数据对比法历史数据对比法是一种将当前发电机的绝缘电阻与历史记录进行对比的评估方法。

通过比较历史数据，可以评估发电机绝缘电阻的变化趋势，及时发现潜在问题。

四、绝缘电阻测量与评估注意事项1. 测量环境要求绝缘电阻测量需要在干燥、无湿度、无分布性导电物质的环境中进行，以避免误差的产生。

2. 测量工具准确性选择合适的绝缘电阻仪器和工具，并确保其准确性和可靠性，以获得正确的测量结果。

发电机测绝缘步骤讲解嘿，朋友们！咱今天来聊聊发电机测绝缘这事儿。

这可太重要啦，就好比人要定期体检一样，发电机也得时不时检查检查它的绝缘情况呀！你想啊，发电机就像一个大力士，一直在那努力工作，要是它的绝缘出了问题，那不就好比大力士突然腿软了嘛，那可不行！那怎么给它测绝缘呢？其实也不难啦。

先得把发电机停下来，让它休息休息，咱可不能在它正跑着呢去测，那不是捣乱嘛。

然后呢，找到测绝缘的工具，就像医生找听诊器一样。

把工具准备好，就可以开始啦。

咱先把发电机的线头啥的整理好，别乱糟糟的，不然咋测呀。

就跟咱收拾房间似的，得把东西放整齐了才能好好做事呀。

接着，把工具接上，就像给发电机戴上一个特殊的帽子。

这时候，可就得仔细盯着啦，看看读数啥的。

哎呀，你说这要是读数不正常咋办呀？那就得赶紧找找原因呀，是哪里出问题了呢？就像人生病了，得找到病根才能治好呀。

也许是哪里脏了，也许是哪里破了，反正得仔细检查检查。

要是读数正常呢，那也别高兴太早，还得再测几次，确保万无一失呀。

这就跟咱考试检查答案似的，多检查几遍总是没错的嘛。

测绝缘这事儿，说大不大，说小也不小。

要是不重视，等出了问题可就麻烦啦。

就像家里的电器，要是漏电了多危险呀。

所以呀，咱得认真对待，别马虎。

想象一下，如果发电机的绝缘不好，那它工作起来是不是让人提心吊胆的呀？万一哪天突然出问题了，那可就糟糕了。

所以呀，平时就得好好照顾它，给它测测绝缘，让它健健康康的。

总之呢，发电机测绝缘这事儿，咱可不能小瞧。

就像照顾自己的身体一样，要细心，要认真。

只有这样，发电机才能好好工作，为我们服务呀！大家可一定要记住哦！。

发电机的绝缘电阻，包括定子绝缘电阻测量、转子绝缘电阻测量、轴承座绝缘电阻测量，以及发电机和励磁机的励磁回路所连接的设备等，一起来看看。

发电机绝缘电阻的测量方法用于检查发电机绝缘是否存在受潮、脏污、机械损伤等问题。

1、定子绝缘电阻测量电机额定电压在1000V以上者采用2500V兆欧表，测量15s和60s的绝缘电阻，并计算吸收比，如果绝缘电阻或吸收比偏小，可以增加测量10分钟的绝缘电阻，计算极化指数，对于环氧粉云母绝缘，吸收比不应小于1.6，极化指数不应小于2。

吸收比=1分钟绝缘电阻/15秒绝缘电阻，极化指数=10分钟绝缘电阻/1分钟绝缘电阻。

注意事项(1)为了克服电容充电电流的影响，兆欧表的短路电流应足够大，表1是选择数字兆欧表的参考数据。

如果吸收比的测量结果比较大，往往是由于兆欧表的短路电流太小造成的。

(2)测量前后应将被测量的绕组三相短路对地放电5分钟以上。

如果由于意外的原因造成测量中断，应该重新充分放电后再进行测量。

如果放电不充分，对同一相重复测量的结果是绝缘电阻值偏大，而换相时，由于残余极化电势与兆欧表的电势方向一致，会出现一个极化电荷先释放再极化的过程，造成后面测量的两相绝缘电阻偏小的假像。

(3)当测量结果不合格时，应首先排除穿墙套管、支柱瓷瓶的影响，如用干净的布进行擦拭，或在套管上用软铜线绕一个屏蔽电极，接于兆欧表的屏蔽端子上(4)如果绝缘电阻和吸收比都很小，说明绝缘有受潮的可能，应对绕组进行烘干处理。

对大型电机可采用三相稳定短路的方式升流烘干或采用直流电流进行升温烘干，水内冷机组可通热水烘干，中小型电机可用电热元件、大功率白炽灯或机组自带的加热元件进行烘干。

2、转子绝缘电阻测量(1)使用1000V兆欧表进行测量，转子水内冷的电机用500V兆欧表测量。

(2)测量绕组（滑环）对转子本体（大轴）的绝缘电阻。

(3)不测量吸收比。

3、轴承座绝缘电阻测量测量目的：由于发电机磁通不对称会在大轴上产生轴电压，为了防止轴电压与轴承间的环流烧坏轴瓦，通常将励磁机侧的轴承与地绝缘。

发电机绝缘电阻检测标准发电机是一种将机械能转化为电能的重要设备，其绝缘电阻的检测是确保发电机正常运行和延长其使用寿命的重要环节之一。

在发电机绝缘电阻检测中，需要遵循一定的标准和规范，以确保检测结果的准确性和可靠性。

发电机绝缘电阻检测标准主要包括国家标准、行业标准和企业内部标准。

国家标准是指由国家相关部门制定并发布的关于发电机绝缘电阻检测的标准。

行业标准是由行业组织或协会制定的标准，旨在规范该行业内的发电机绝缘电阻检测工作。

企业内部标准则是企业根据实际情况制定的关于发电机绝缘电阻检测的标准，更多地考虑到企业的实际需求和特点。

发电机绝缘电阻检测的标准涵盖了以下几个方面。

首先是检测方法和仪器设备。

发电机绝缘电阻的检测可采用直接法、间接法和阻挡法等不同的方法。

直接法是将绝缘电阻仪直接连接到发电机绝缘系统中测量绝缘电阻值。

间接法是通过测量绝缘电流、电压等参数计算出绝缘电阻值。

阻挡法则是通过测量绕组电阻和绝缘电阻之间的比值来推算出绝缘电阻值。

检测仪器设备应符合相应的技术要求，确保检测结果的准确性和可靠性。

其次是检测环境和条件。

发电机绝缘电阻检测应在符合要求的环境下进行，避免强电磁场干扰和其他外界因素对检测结果的影响。

检测时应使发电机绝缘系统处于干燥、清洁和无污染的状态，以保证绝缘电阻值的准确性。

再次是检测频率和方法。

根据发电机的工作情况和使用要求，制定相应的绝缘电阻检测频率。

一般来说，大型发电机应每年进行一次绝缘电阻检测，中小型发电机则可以根据实际情况适当调整检测频率。

检测方法应根据实际需要选择，可以综合应用直接法、间接法和阻挡法等多种方法进行绝缘电阻检测。

最后是检测结果和评判标准。

发电机绝缘电阻检测结果应以数字和图形的形式进行记录，确保检测结果的准确性和可追溯性。

根据相关标准和规范，对绝缘电阻检测结果进行评判，判断发电机绝缘系统的工作状态和健康状况，及时采取必要措施进行维护和修复。

总之，发电机绝缘电阻检测是确保发电机正常运行和延长其使用寿命的重要环节，其标准应包括检测方法和仪器设备、检测环境和条件、检测频率和方法以及检测结果和评判标准等方面的内容。

发电机轴承绝缘测量方法
发电机轴承绝缘的测量方法如下：
1. 断开变频器电源、UPS电源，保证发电机与变频器的定、转子侧均不带电。

2. 用中一字螺丝刀拧开编码器盒上的四颗螺丝，拆开编码器外端部分。

3. 用内六角（规格6mm）拧开编码器中心的螺栓后，用规格8100mm的螺栓拧入编码器中心位置，把编码器顶出。

4. 打开发电机后盖。

5. 打开发电机后罩上端盖。

6. 断开接地碳刷。

7. 使用500V兆欧表进行测试发电机轴承绝缘电阻，兆欧表的一端接发电机尾部小轴（与编码器相接的位置），另一端接在发电机机座或者接地线的金属部位，测量阻值应大于50兆欧。

注意事项：
1. 检查并坚固发电机轴承端盖固定螺栓。

2. 禁止屏蔽接地碳刷故障，每次对发电机加油前，应清理干净集油槽，然后再加注油脂。

希望以上信息对您有所帮助，如果您还有其他问题，欢迎告诉我。
