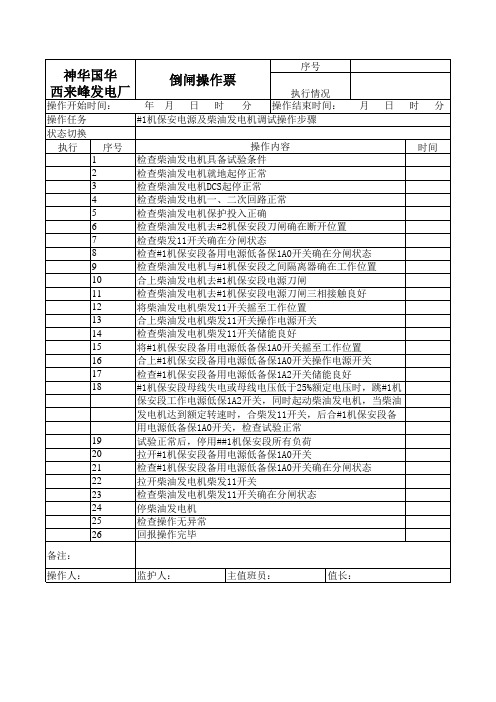

机组冷态启动步骤及注意事项总结岱海电厂弥社刚从机组接到启动命令开始到带负荷至300MW的主要操作如下：第一阶段：机组各系统启动前恢复，热工保护传动，点火前准备1.首先查工作票，看有无影响机组启动的重大检修工作；2.通知化学，取样化验各辅机油站油质是否合格，通知检修及时滤油；3.查二期辅汽系统，联系一期暖投辅汽联箱系统；4.通知热工人员，准备开始机组启动前的阀门传动及保护传动工作；5.安排好人员准备开始各系统启动前的阀门恢复工作；6.机、电、炉三个专业的主要工作如下：电气方面：①查接地线登记台帐、绝缘登记台帐，对需要恢复的接地点和需要测绝缘的设备电机进行测绝缘工作；②空冷风机、给煤机电机的测绝缘工作应联系检修配合解线工作；③配合热工进行保护传动，需要送试验位的设备开关送至试验位；④执行发变组由检修恢复冷备用的操作票；⑤执行空冷备自投切换试验操作票；⑥执行引风机油站电源切换操作票；⑦执行高厂变、主变冷却器电源切换试验操作票；⑧执行保安MCC电源切换操作票；⑨执行发电机转子测绝缘操作票；⑩执行发电机定子测绝缘做措施操作票；锅炉方面：①配合热工进行炉侧阀门传动，辅机保护传动；检查炉侧各电动门配电盘并全部送电；②检查各风机油站、磨油站油质合格，油位正常，油温是否正常（冬季工况应提前投入电加热），启动各辅机油泵；③检查风烟系统各检查孔、人孔门等关闭严密，水位电视、火焰电视良好可用，冷却汽源状态正确，烟温探针投入良好；④检查空预器满足启动条件，投入盘车连续运行；⑤启动火检风机运行；⑥检查暖投炉侧辅汽系统，空预器吹灰系统、燃油吹扫蒸汽、暖风器系统，B磨暖风器；汽机方面：①配合热工进行机侧阀门传动，辅机保护传动，检查机侧各电动门配电盘并全部送电；②开式水系统管道注水排空；③闭式水系统恢复，用除盐水向闭式水系统注水排空；（注意除盐水流量不能太大，防止影响一期正常补水）④凝补水箱补水至正常水位，锅炉上水泵电机送电；⑤凝结水系统、给水系统阀门状态检查恢复；⑥启动闭式水系统；（注意注水排空要彻底，空压机冷却水源的切换）⑦启动开式水泵；（注意开式泵出口联络门状态，#3、#4机组闭式水热交换器的阀门状态及开式水的外围用户的阀门状态）⑧启动锅炉上水泵向除氧器上水（注意锅炉上水泵出口至其他用户隔离门状态），注意同时开启电泵入口电动门，将先要启动的电泵注水排空；（对检修中的电泵要做好隔离措施，必要时校严入口门）⑨除氧器上水至2.2米左右，启动一台电泵，进行打循环冲洗系统，联系化学化验水质，合格后投入除氧器加热；（若水质不合格应停止电泵，进行放水，重新向除氧器上水，再化验水质直至合格。
1、发电机利用手动准同期并列（冷态→运行）：1.检查发电机检修工作全部结束，工作票全部收回，安全措施已拆除，周围清洁无杂物，常设遮拦已恢复2.模拟操作3.检查发电机保护按规定投入正确4.检查发电机碳刷、滑环、励磁机各部正常5.摇测发电机定子、转子回路绝缘电阻6.检查发电机出口开关确在“分闸”位置7.将发电机出口开关推至“试验”位置8.合上发电机出口开关控制直流插件9.合上发电机出口开关控制直流电源开关10.合上发电机出口开关动力直流保险11.检查发电机出口开关位置指示正确12.拉开发电机出口开关控制直流电源开关13.检查发电机出口开关储能良好14.检查发电机出口电压互感器1YH一次保险良好15.检查发电机出口电压互感器1YH二次保险良好16.检查发电机出口电压互感器1YH控制直流保险良好17.合上发电机出口电压互感器1YH控制直流保险18.将发电机出口电压互感器1YH推至“工作”位置19.检查发电机出口电压互感器1YH位置指示正确20.合上发电机出口电压互感器1YH二次保险21.检查发电机励磁电压互感器2YH一次保险良好22.检查发电机励磁电压互感器2YH二次保险良好23.检查发电机励磁电压互感器2YH控制直流保险良好24.合上发电机励磁电压互感器2YH控制直流保险25.将发电机励磁电压互感器2YH推至“工作”位置26.检查发电机励磁电压互感器2YH位置指示正确27.合上发电机励磁电压互感器2YH二次保险28.检查发电机励磁变各部正常29.检查发电机励磁变控制直流保险良好30.合上发电机励磁变控制直流保险31.将发电机励磁变推至“工作”位置32.检查发电机励磁变位置指示正确33.合上发电机励磁变二次保险34.检查发电机出线电容器及避雷器正常且接地良好35.合上发电机出线电容器及避雷器控制直流保险36.将发电机出线电容器及避雷器推至“工作”位置37.检查发电机出线电容器及避雷器位置指示正确38.检查发电机灭磁开关确在“分闸”位置39.检查发电机“励磁方式选择开关”确在“自励”位置40.检查发电机I#励磁调节器交流电源确在“分闸”位置41.检查发电机I#励磁调节器直流电源确在“分闸”位置42.检查发电机II#励磁调节器交流电源确在“分闸”位置43.检查发电机II#励磁调节器直流电源确在“分闸”位置44.检查发电机励磁调节屏“他励”电源良好45.合上发电机励磁调节屏“他励”电源开关46.检查发电机励磁调节屏控制继电器投入正常47.检查发电机起励电源正常48.检查发电机励磁调节屏电源正常49.合上发电机励磁调节屏电源开关50.合上发电机励磁调节屏控制电源保险51.合上发电机励磁调节屏合闸电源保险52.检查发电机I#励磁调节器投入开关确在“断开”位置53.合上发电机I#励磁调节器投入开关54.合上发电机I#励磁调节器直流电源开关55.合上发电机I#励磁调节器交流电源开关56.检查发电机I#励磁调节器指示正确57.检查发电机II#励磁调节器投入开关确在“断开”位置58.合上发电机II#励磁调节器投入开关59.合上发电机II#励磁调节器直流电源开关60.合上发电机II#励磁调节器交流电源开关61.检查发电机II#励磁调节器指示正确62.待汽机定速63.检查发电机出口开关确在“试验”位置64.合上发电机出口开关控制直流电源65.将发电机出口开关摇至“工作”位置66.检查发电机出口开关位置指示正确67.请示单元长：合上机灭磁开关68.检查发电机灭磁开关确已合好69.投入发电机励磁70.检查发电机起励正常71.检查发电机各表计指示正确72.将发电机电压升至额定值73.核对发电机空载参数74.检查无压闭锁开关确在“有压”位置75.投入发电机出口同期开关76.将“调节方式选择”开关切至“手动”位置77.将“同期方式选择”开关切至“手准”位置78.利用模拟屏上发电机调速开关，发电机调压开关调整发电机电压、周波与系统一致79.视整步表指针，顺时针缓慢转动，接近同期点时，按下集中同期合闸按钮80.检查发电机出口开关确已合好81.将发电机同期开关切至“断开”位置82.将“同期方式选择”开关切至“退出”位置83.检查发电机各部无异常84.记录发电机电度表底码85.汇报单元长操作完毕2、发电机利用自动准同期并列（冷态→运行）1.检查发电机检修工作全部结束，工作票全部收回，安全措施已拆除，周围清洁无杂物，常设遮拦已恢复2.模拟操作3.检查发电机保护按规定投入正确4.检查发电机碳刷、滑环、励磁机各部正常5.摇测发电机定子、转子回路绝缘电阻6.检查发电机出口开关确在“分闸”位置7.将发电机出口开关推至“试验”位置8.合上发电机出口开关控制直流插件9.合上发电机出口开关控制直流电源开关10.合上发电机出口开关动力直流保险11.检查发电机出口开关指示正确12.拉开发电机出口开关控制直流电源开关13.检查发电机出口开关储能良好14.检查发电机出口电压互感器1YH一次保险良好15.检查发电机出口电压互感器1YH二次保险良好16.检查发电机出口电压互感器1YH控制直流保险良好17.合上发电机出口电压互感器1YH控制直流保险18.将发电机出口电压互感器1YH推至“工作”位置19.检查发电机出口电压互感器1YH位置指示正确20.合上发电机出口电压互感器1YH二次保险21.检查发电机励磁电压互感器2YH一次保险在良好22.检查发电机励磁电压互感器2YH二次保险良好23.检查发电机励磁电压互感器2YH控制直流保险良好24.合上发电机励磁电压互感器2YH控制直流保险25.将发电机励磁电压互感器2YH推至“工作”位置26.检查发电机励磁电压互感器2YH位置指示正确27.合上发电机励磁电压互感器2YH二次保险28.检查发电机励磁变各部正常29.检查发电机励磁变控制直流保险良好30.合上发电机励磁变控制直流保险31.将发电机励磁变推至“工作”位置32.检查发电机励磁变位置指示正确33.合上发电机励磁变二次保险34.检查发电机出线电容器及避雷器正常且接地良好35.将发电机出线电容器及避雷器推至“工作”位置36.合上发电机出线电容器及避雷器控制直流保险37.检查发电机出线电容器及避雷器位置指示正确38.检查发电机灭磁开关确在“分闸”位置39.检查发电机“励磁方式选择开关”确在“自励”位置40.检查发电机I#励磁调节器交流电源确在“分闸”位置41.检查发电机I#励磁调节器直流电源确在“分闸”位置42.检查发电机II#励磁调节器交流电源确在“分闸”位置43.检查发电机II#励磁调节器直流电源确在“分闸”位置44.检查发电机励磁调节屏“他励”电源良好45.合上发电机励磁调节屏“他励”电源开关46.检查发电机励磁调节屏“他励”电源开关确已合好47.检查发电机励磁调节屏控制继电器投入正常48.检查发电机起励电源正常49.检查发电机励磁调节屏电源正常50.合上发电机励磁调节屏电源开关51.合上发电机励磁调节屏控制电源保险52.合上发电机励磁调节屏合闸电源保险53.检查发电机I#励磁调节器投入开关确在“断开”位置54.合上发电机I#励磁调节器投入开关55.合上发电机I#励磁调节器直流电源开关56.合上发电机I#励磁调节器交流电源开关57.检查发电机I#励磁调节器指示正确58.检查发电机II#励磁调节器投入开关确在“断开”位置59.合上发电机II#励磁调节器投入开关60.合上发电机II#励磁调节器直流电源开关61.合上发电机II#励磁调节器交流电源开关62.检查发电机II#励磁调节器指示正确63.待汽机定速64.检查发电机出口开关确在“试验”位置65.合上发电机出口开关控制直流电源开关66.将发电机出口开关摇至“工作”位置67.检查发电机出口开关位置指示正确68.请示单元长：合上机灭磁开关69.检查发电机灭磁开关确已合好70.投入发电机励磁71.检查发电机起励正常72.检查发电机各表计指示正确73.将发电机电压升至额定值74.核对发电机空载参数75.检查无压闭锁开关确在“有压”位置76.投入发电机出口同期开关77.将“调节方式选择开关”切至“自动”位置78.经汽机DEH确认79.将“同期方式选择开关”切至“自准”位置80.视自动准同期装置整步表缓慢转动至同期点时发电机出口开关自动合闸81.检查发电机出口开关确已合好82.按下模拟屏上“同期复归”按钮，复归自动准同期装置83.将发电机同期开关切至“断开”位置84.将“同期方式选择“开关切至“退出”位置85.将“调节方式选择开关”切至“手动”位置86.检查发电机各部无异常87.记录发电机电度表底码88.汇报单元长操作完毕3、发电机由运行转热备用：1.模拟操作2.检查发电机有功负荷减至零3.将发电机无功负荷减至零4.记录发电机电度表底码（此时有功、无功电度表不转，防止发电机进相）5.拉开发电机出口开关6.利用发电机逆变灭磁装置将发电机灭磁7.拉开发电机灭磁开关8.检查发电机出口开关确已断开9.检查发电机灭磁开关确已断开10.检查发电机出线至母线各处无异常11.检查发电机出口电压互感器1YH无异常12.检查发电机励磁电压互感器2YH无异常13.检查发电机励磁变无异常14.检查发电机励磁调节屏指示正确15.检查发电机保护装置指示正确16.检查发电机厂用电系统正常17.汇报单元长操作完毕4、发电机由热备用转冷备用：1.模拟操作2.检查发电机出口开关确在“分闸”位置3.拉开发电机出口开关动力直流电源4.将发电机出口开关拉至“试验”位置5.检查发电机出口开关位置指示正确6.拉开发电机出口开关控制电源7.拉开发电机出口开关控制直流插件8.检查机灭磁开关确在“分闸”位置9.拉开发电机I#励磁调节器交流电源开关10.拉开发电机I#励磁调节器直流电源开关11.拉开发电机II#励磁调节器交流电源开关12.拉开发电机II#励磁调节器直流电源开关13.拉开发电机励磁调节屏I#励磁调节器投入开关14.拉开发电机励磁调节屏II#励磁调节器投入开关15.拉开发电机励磁调节屏控制电源16.拉开发电机励磁调节屏合闸电源17.拉开发电机励磁调节屏电源开关18.拉开发电机出口电压互感器1PT二次保险。
#1 发电机解列停机1、将#1发电机有功负荷减至零，电度示数不在增加。
2、停用#1发电机强行励磁。
3、拉开#1发电机101开关。
4、检查#1发电机101开关确已拉开。
5、将磁场变阻器阻值全部加入，降下发电机电压。
6、拉开#1发电机励磁开关。
7、检查#1发电机励磁开关确已拉开。
8、向汽机发出“注意”、“已断开”信号。
9、取下#1发电机合闸电源保险“+、－”两只。
10、拉开#1发电机101—1刀闸。
11、检查#1发电机101—1刀闸确已拉开。
12、拉开#1发电机出口PT—1刀闸。
13、检查#1发电机出口PT—1刀闸确已拉开。
14、拉开#1发电机速励PT—3刀闸。
15、检查#1发电机速励PT—3刀闸确已拉开。
16、拉开#1发电机励磁刀闸。
17、检查#1发电机励磁刀闸确已拉开。
18、取下#1发电机控制电源保险“+、－”四只。
19、待#1发电机转子停转后，测量发电机绝缘。
#1 发电机升压并列1、装上#1发电机控制电源保险“+、－”四只。
2、检查#1发电机101开关确在断开位置。
3、合上#1发电机101—1刀闸。
4、检查#1发电机101—1刀闸确已合好。
5、装上#1发电机合闸电源保险“+、－”两只。
6、合上#1发电机出口PT—1刀闸。
7、检查#1发电机出口PT—1刀闸确已合好。
8、合上#1发电机速励PT—3刀闸。
9、检查#1发电机速励PT—3刀闸确已合好。
10、检查#1发电机励磁开关确在断开位置。
11、合上#1发电机励磁开关刀闸。
12、检查#1发电机励磁开关刀闸确已合好。
13、检查#1发电机磁场变阻器阻值确在最大位置。
14、合上#1发电机励磁开关。
15、检查#1发电机励磁开关确已合好。
16、缓慢转动磁场变阻器，将电压升至额定值。
17、检查#1发电机励磁电流、电压，应为空载时正常值。
18、检查#1发电机三相静子电流应为零。
19、投入#1发电机“同期开关”。
20、检查中央信号盘“同期闭锁”开关确在闭锁位置。
21、将中央信号盘“手动准同期”开关切至“粗调”位置。
发电机定子绝缘测量的安全措施操作票
操作前准备
1.确定场所安全：在进行发电机定子绝缘测量前，必须仔细检查所要进行的场所是否安全，包括通风、防滑等。
2.确定测试工具和计量设备的准确性：在进行测试前，必须检查测试工具和计量设备的准确性。
所有设备和工具必须经过检验和校准。
操作流程
1.开始测试前，请保持测试区域清洁干燥，不能有灰尘和水雾。
2.建议使用相对湿度在35%至50%之间的测试室，以确保测试环境稳定和准确性。
3.进行绝缘测试之前，请务必关闭所有进入定子的电源。
4.在动向上作固定的绝缘测量接线，并记录在表上：使用针形电极，通过面向定子绕组的任意槽隙测量对地的绝缘电阻。
5.将针形电极载入施测电极，并将鳊尾连接到被测试绕组的任何一个引线上。
保持针形电极的平衡位置，不要以便测定读数。
6.测量在不同的相位上的定子和地的绝缘电阻，将记录在表格上。
安全措施
在进行发电机定子绝缘测量时，必须执行以下安全措施：
1.在操作前，请仔细阅读发电机绝缘测量的标准操作程序。
2.建议用合适的个人防护设备，包括防静电鞋、手套和护目镜，以全面保护人员的安全和身体健康。
3.确保使用经过检验和校准的测试工具和计量设备。
4.要求必须经过相关培训，并且由经过培训的人员使用。
5.在测试前请确保厂房电源已经全部关闭，并且已经经过标准的操作程序进行了万能表的检验。
6.在测试过程中，请勿触摸测试器和连接铅，避免因误操作而造成危险。
以上为发电机定子绝缘测量的安全措施操作票，如果您需要进一步了解或者有任何疑问，请联系相关人员进行解答和帮助。
发电机测量绝缘操作票
1、接单元长令，#发电机测量绝缘
2、检查#发电机检修安全措施已恢复，人员已撤离
3、检查#主变220kV侧204断路器确在拉开位置
4、检查#主变220kV侧204-1隔离开关确在拉开位置
5、检查#主变220kV侧204-2隔离开关确在拉开位置（以上三项要确认一下，检查一下关于发变组这一块的工作票是否全部终结，看接地线拆除和接地刀是否断开）
6、检查#机灭磁开关Q02确在拉开位置（在DCS画面上确认一下）
7、检查#机组盘车处于停止状态（这个不知道为什么不过我们还是投着盘车测得）
8、检查#机组定冷水质合格
9、退出#发变组保护A柜31XB：转子电压负极压板
10、检查#发变组保护A柜31XB：转子电压负极压板确已退出
11、退出#发变组保护A柜32XB：大轴压板
12、检查#发变组保护A柜32XB：大轴压板确已退出
13、检查#发变组保护B柜31XB：转子电压负极压板确已退出
14、检查#发变组保护B柜32XB：大轴压板确已退出
这就是A保护柜上的两个压板，B保护柜上的没有投，需要确认一下
15、拉开#发电机出口1PT 二次小开关
16、取下#发电机出口1PT 一次保险
17、拉开#发电机出口2PT 二次小开关
18、取下#发电机出口2PT 一次保险
19、拉开#发电机出口3PT 二次小开关
20、取下#发电机出口3PT 一次保险
上面就是PT，每相PT有三个保险，也就是操作票上提到的刀闸，分别到1PT、2PT、3PT。
上面就是PT保险，记得测量绝缘完毕装保险前要测量一下保险是好的吗，装上后活动活动保证和触头完全解除。
上面就是PT的二次小开关，也不知道是对应哪一相的PT，测量绝缘前全拉下就行，测量完毕后合上就可以。
21、拉开#发电机中性点高阻抗变压器刀闸4T4
22、检查#发电机中性点高阻抗变压器刀闸4T4确已拉开
上面就是拉开的发电机中性点接地刀，要确认好是否拉开。
可以和下面合接地刀闸的图片对比一下，由于技术有限不能再图片上注明。
23、拆除#发电机进、回水总汇水管接地（这个线我们在ＰＴ柜的位置，你可以问问你们厂电气人员，我认为可能位置都不一样，不发图片误导大家了）
24、测量#发电机进、回水总汇水管对地电阻＞30kΩ
这就是我们厂发电机测量绝缘的专用摇表，表上面有四个插槽，左数第一个是插电源的，第二个是接地的，第三个是接发电机进、回水总汇水管端接地线的，第四个就是接发电机ＰＴ上接口的。
再附上几个图给大家看看：
白色的的是旋转开关，摇表接上电后把它打到２５００Ｖ的档位就行了，按黄色开关就ＯＫ。
上面六个黄色的方块就是需要测量的值的指示按钮，你想记录哪个值就按一下记录一下就行了。
这是测量的阻值指示表盘，棕黄色的那一弧线是高的，浅绿色的弧线是低的。
根据上面弧线上的指示灯就知道是多少阻值了。
25、将#发电机专用摇表汇水管端子接#发电机进、回水总汇水管端
26、将#发电机出口2PT 4T2刀闸A相静触头放电
27、将#发电机专用摇表线路端子接#发电机出口2PT 4T2刀闸A相静触头
28、将#发电机专用摇表机座端子接地
29、合上#发电机专用摇表的电源开关（～220V）（这个
30、将#发电机专用摇表转换开关切至2500V档位
31、检查#发电机专用摇表电源指示灯点亮
32、按下#发电机专用摇表ON按钮
33、观察#发电机专用摇表刻度指针摆动，时间开始计时
34、按下#发电机专用摇表Rt按钮，观察实时绝缘值
35、按下#发电机专用摇表R15S按钮，读取#发电机定子对地15S绝缘值为（Ω）
36、按下#发电机专用摇表R60S按钮，读取#发电机定子对地60S绝缘值为（Ω）
37、按下#发电机专用摇表R60S/ R15S按钮，读取#发电机定子吸收比为（）
38、按下#发电机专用摇表R10min按钮，读取#发电机定子对地10min绝缘值为（Ω）
39、按下#发电机专用摇表R10min / R1min按钮，读取#发电机定子极化指数为（）
40、按下#发电机专用摇表OFF按钮，观察电压显示为0，整个系统放电结束（上面的这些相就是对应那三幅图看看就行了）
41、将#发电机专用摇表转换开关切至0档位
42、拉开#发电机专用摇表开关（～220V）
43、拆除#发电机专用摇表的电源线
44、拆除#发电机专用摇表线路端子接#发电机出口2PT 4T2刀闸A相静触头
45、拆除#发电机专用摇表汇水管端子接#发电机进、回水总汇水管端
46、拆除#发电机专用摇表机座端子接地（拆的这些步骤就不详述了，相信大家都能做到）
47、用500V普通摇表测量#发电机定子相间绝缘为0
48、连接#发电机进、回水总汇水管接地
49、检查#发电机进、回水总汇水管接地良好（别忘了，要恢复好了啊）
50、测量#发电机转子对地绝缘（）MΩ
这是灭磁开关的上口，向上就直接到了碳刷和滑环了，用５００Ｖ摇表测量就可以了，测量完了要记得放电啊。
正机下面有一个黑色的东西，连接了两根线，问了问才知道是测量励磁电流的。
51、装上#发电机出口1PT 一次保险
52、合上#发电机出口1PT 二次小开关
53、装上#发电机出口2PT 一次保险
54、合上#发电机出口2PT 二次小开关
55、装上#发电机出口3PT 一次保险
56、合上#发电机出口3PT 二次小开关（重复上面拆下和拉开的动作，就不说了）
57、合上#发电机中性点高阻抗变压器刀闸4T4
58、检查#发电机中性点高阻抗变压器刀闸4T4确已合上
这就是发电机中性点接地刀闸合上的状态，你可以和分开的状态对比一下
59、检查#发变组保护B柜31XB：转子电压负极压板确已退出
60、检查#发变组保护B柜32XB：大轴压板确已退出
61、测量#发变组保护A柜31XB：转子电压负极压板两端确无跳闸电位
62、投入#发变组保护A柜31XB：转子电压负极压板
63、检查#发变组保护A柜31XB：转子电压负极压板确已投入
64、测量#发变组保护A柜32XB：大轴压板两端确无跳闸电位
65、投入#发变组保护A柜32XB：大轴压板
66、检查#发变组保护A柜32XB：大轴压板确已投入（压板的投入就不详细说了，记着别忘了投入就行）
67、操作完毕汇报。
