关于发电机定子绕组绝缘电阻测量及最低允许值的分析

电机绝缘电阻测试标准电机绝缘电阻测试是电气设备检测中的一项重要内容，其标准化测试过程对于确保电机运行安全和可靠性具有重要意义。

本文将介绍电机绝缘电阻测试的标准要求和测试方法，以供相关人员参考和遵循。

首先，电机绝缘电阻测试的标准要求包括测试环境、测试设备、测试方法和测试结果的评定。

在进行测试前，应确保测试环境干燥、无尘、无腐蚀性气体和无温度变化。

测试设备应符合国家标准，保证测试的准确性和可靠性。

测试方法应按照相应的标准规程进行，包括测试电压、测试时间、测试电路等方面的要求。

测试结果的评定应根据标准规定的电阻值范围进行，以确定电机的绝缘状况是否合格。

其次，电机绝缘电阻测试的具体方法包括使用绝缘电阻测试仪进行测试，测试过程中应注意以下几点。

首先，应将电机的绕组全部接地，以确保测试的准确性。

其次，应根据电机的额定电压选择合适的测试电压，并在测试过程中保持稳定。

最后，应根据测试结果评定电机的绝缘状况，确定是否合格。

在实际测试中，还需要注意一些常见问题和解决方法。

例如，如果测试结果不符合标准要求，可能是由于测试环境不合适、测试设备故障或电机本身存在绝缘问题。

此时，需要及时排除故障，重新进行测试，直到测试结果符合标准要求为止。

总之，电机绝缘电阻测试是电气设备检测中不可或缺的一项内容，其标准化测试过程对于确保电机运行安全和可靠性至关重要。

只有严格按照标准要求进行测试，并及时处理测试过程中出现的问题，才能保证电机的绝缘状况达到标准要求，从而确保电机的正常运行和使用安全。

希望本文能够对相关人员在进行电机绝缘电阻测试时提供一定的参考和帮助，使测试工作更加规范、准确和有效。

交流电动机绝缘电阻测试与分析交流电动机是各行业广泛应用的重要设备，而其正常运行的关键在于绝缘电阻的良好状况。

绝缘电阻测试是一种常见的手段，用于评估电动机绝缘材料的性能，发现可能存在的问题，并采取相应的措施进行修复。

本文将重点介绍交流电动机绝缘电阻测试的原理、步骤以及数据分析的方法。

首先，交流电动机绝缘电阻测试的原理基于电动机绝缘材料的绝缘性能。

绝缘电阻测试仅限于直流绝缘材料，因此在测试交流设备之前，需要先将交流设备直流化。

常见的方法是使用直流发生器将交流电源转换为直流电源，以便进行绝缘电阻测试。

接下来，我们来详细了解交流电动机绝缘电阻测试的具体步骤。

首先，将交流电源连接到直流发生器，然后将直流发生器连接到电动机的两端。

测试时，需注意选择适当的测试电压和测试时间来保证测试的准确性和可靠性。

一般来说，测试电压应保持在额定电压的一定百分比范围内，并且测试时间应在较长时间内进行，以保证测试得到的结果具有一定的可信度。

在测试完成之后，我们需要进行数据分析，并根据分析结果来判断电动机的绝缘状况是否良好。

通常，绝缘电阻测试的结果应根据设备的额定电压进行分析。

若测试结果显示的绝缘电阻值远高于额定电压下的要求值，便说明电动机的绝缘状况良好，无需过多的担心。

然而，若测试结果显示的绝缘电阻值低于额定电压下的要求值，便需要进行相应的修复措施。

修复措施可能包括更换绝缘材料、加强绝缘材料外围的保护措施等，以确保电动机的绝缘状况恢复到正常水平。

此外，对于绝缘电阻测试的数据分析，还需要注意测试结果的稳定性和可重复性。

为了确保数据的准确性，应进行多次测试，并将测试结果进行比较。

如果测试结果存在较大的差异，便需要进一步检查测试条件是否一致，或者是设备本身存在问题。

只有在测试结果相对稳定且可重复时，才能更加准确地评估电动机的绝缘状况。

综上所述，交流电动机绝缘电阻测试是一项重要的评估电动机绝缘状况的手段。

通过对绝缘电阻的测试和分析，可以及时发现绝缘材料可能存在的问题，并采取相应的修复措施。

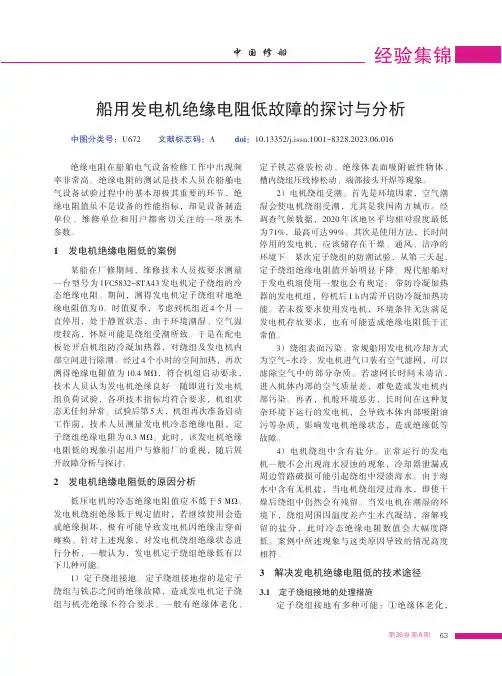

经验集锦船用发电机绝缘电阻低故障的探讨与分析中图分类号：U672文献标志码：A doi：10.13352/j.issn.1001-8328.2023.06.016绝缘电阻在船舶电气设备检修工作中出现频率非常高。

绝缘电阻的测试是技术人员在船舶电气设备试验过程中的基本却极其重要的环节，绝缘电阻值虽不是设备的性能指标，却是设备制造单位、维修单位和用户都密切关注的一项基本参数。

1发电机绝缘电阻低的案例某船在厂修期间，维修技术人员按要求测量一台型号为1FC5832-8TA43发电机定子绕组的冷态绝缘电阻。

期间，测得发电机定子绕组对地绝缘电阻值为0。

时值夏季，考虑到机组近4个月一直停用，处于静置状态，由于环境潮湿、空气温度较高，怀疑可能是绕组受潮所致。

于是在配电板处开启机组防冷凝加热器，对绕组及发电机内部空间进行除潮。

经过4个小时的空间加热，再次测得绝缘电阻值为10.4MΩ，符合机组启动要求，技术人员认为发电机绝缘良好。

随即进行发电机组负荷试验，各项技术指标均符合要求，机组状态无任何异常。

试验后第5天，机组再次准备启动工作前，技术人员测量发电机冷态绝缘电阻，定子绕组绝缘电阻为0.3MΩ。

此时，该发电机绝缘电阻低的现象引起用户与修船厂的重视，随后展开故障分析与探讨。

2发电机绝缘电阻低的原因分析低压电机的冷态绝缘电阻值应不低于5MΩ。

发电机绕组绝缘低于规定值时，若继续使用会造成绝缘损坏，极有可能导致发电机因绝缘击穿而瘫痪。

针对上述现象，对发电机绕组绝缘状态进行分析，一般认为，发电机定子绕组绝缘低有以下几种可能。

1）定子绕组接地。

定子绕组接地指的是定子绕组与铁芯之间的绝缘故障，造成发电机定子绕组与机壳绝缘不符合要求。

一般有绝缘体老化、定子铁芯叠装松动、绝缘体表面吸附磁性物体、槽内绕组压线棒松动、端部接头开焊等现象。

2）电机绕组受潮。

首先是环境因素，空气潮湿会使电机绕组受潮，尤其是我国南方城市。

经调查气候数据，2020年该地区平均相对湿度最低为71%，最高可达99%。

选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。

2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。

(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。

两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。

(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。

测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。

2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。

测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。

判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。

测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。

每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。

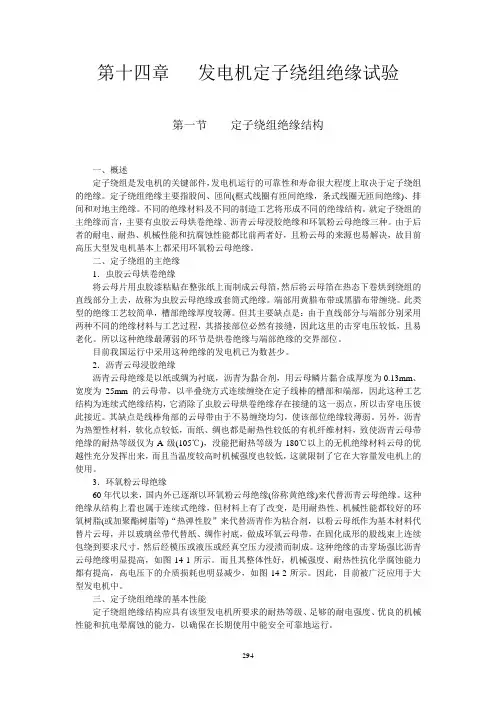

第十四章发电机定子绕组绝缘试验第一节定子绕组绝缘结构一、概述定子绕组是发电机的关键部件，发电机运行的可靠性和寿命很大程度上取决于定子绕组的绝缘。

定子绕组绝缘主要指股间、匝间(框式线圈有匝间绝缘，条式线圈无匝间绝缘)、排间和对地主绝缘。

不同的绝缘材料及不同的制造工艺将形成不同的绝缘结构。

就定子绕组的主绝缘而言，主要有虫胶云母烘卷绝缘、沥青云母浸胶绝缘和环氧粉云母绝缘三种。

由于后者的耐电、耐热、机械性能和抗腐蚀性能都比前两者好，且粉云母的来源也易解决，故目前高压大型发电机基本上都采用环氧粉云母绝缘。

二、定子绕组的主绝缘1．虫胶云母烘卷绝缘将云母片用虫胶漆粘贴在整张纸上而制成云母箔，然后将云母箔在热态下卷烘到绕组的直线部分上去，故称为虫胶云母绝缘或套筒式绝缘。

端部用黄腊布带或黑腊布带缠绕。

此类型的绝缘工艺较简单，槽部绝缘厚度较薄。

但其主要缺点是：由于直线部分与端部分别采用两种不同的绝缘材料与工艺过程，其搭接部位必然有接缝，因此这里的击穿电压较低，且易老化。

所以这种绝缘最薄弱的环节是烘卷绝缘与端部绝缘的交界部位。

目前我国运行中采用这种绝缘的发电机已为数甚少。

2．沥青云母浸胶绝缘沥青云母绝缘是以纸或绸为衬底，沥青为黏合剂，用云母鳞片黏合成厚度为0.13mm、宽度为25mm的云母带，以半叠绕方式连续缠绕在定子线棒的槽部和端部，因此这种工艺结构为连续式绝缘结构，它消除了虫胶云母烘卷绝缘存在接缝的这一弱点，所以击穿电压彼此接近。

其缺点是线棒角部的云母带由于不易缠绕均匀，使该部位绝缘较薄弱。

另外，沥青为热塑性材料，软化点较低，而纸、绸也都是耐热性较低的有机纤维材料，致使沥青云母带绝缘的耐热等级仅为A级(105℃)，没能把耐热等级为180℃以上的无机绝缘材料云母的优越性充分发挥出来，而且当温度较高时机械强度也较低，这就限制了它在大容量发电机上的使用。

3．环氧粉云母绝缘60年代以来，国内外已逐渐以环氧粉云母绝缘(俗称黄绝缘)来代替沥青云母绝缘。

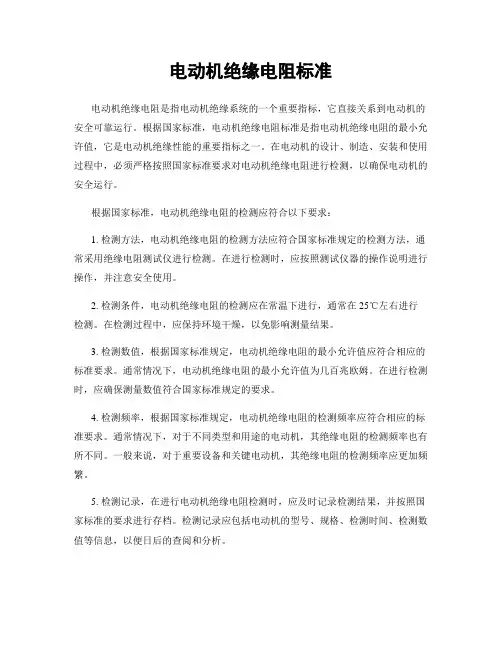

电动机绝缘电阻标准电动机绝缘电阻是指电动机绝缘系统的一个重要指标，它直接关系到电动机的安全可靠运行。

根据国家标准，电动机绝缘电阻标准是指电动机绝缘电阻的最小允许值，它是电动机绝缘性能的重要指标之一。

在电动机的设计、制造、安装和使用过程中，必须严格按照国家标准要求对电动机绝缘电阻进行检测，以确保电动机的安全运行。

根据国家标准，电动机绝缘电阻的检测应符合以下要求：1. 检测方法，电动机绝缘电阻的检测方法应符合国家标准规定的检测方法，通常采用绝缘电阻测试仪进行检测。

在进行检测时，应按照测试仪器的操作说明进行操作，并注意安全使用。

2. 检测条件，电动机绝缘电阻的检测应在常温下进行，通常在25℃左右进行检测。

在检测过程中，应保持环境干燥，以免影响测量结果。

3. 检测数值，根据国家标准规定，电动机绝缘电阻的最小允许值应符合相应的标准要求。

通常情况下，电动机绝缘电阻的最小允许值为几百兆欧姆。

在进行检测时，应确保测量数值符合国家标准规定的要求。

4. 检测频率，根据国家标准规定，电动机绝缘电阻的检测频率应符合相应的标准要求。

通常情况下，对于不同类型和用途的电动机，其绝缘电阻的检测频率也有所不同。

一般来说，对于重要设备和关键电动机，其绝缘电阻的检测频率应更加频繁。

5. 检测记录，在进行电动机绝缘电阻检测时，应及时记录检测结果，并按照国家标准的要求进行存档。

检测记录应包括电动机的型号、规格、检测时间、检测数值等信息，以便日后的查阅和分析。

总之，电动机绝缘电阻标准是保证电动机安全运行的重要保障之一，必须严格按照国家标准的要求进行检测和管理。

只有确保电动机绝缘电阻符合标准要求，才能保证电动机在运行过程中不会发生绝缘击穿和绝缘老化等故障，从而确保电动机的安全可靠运行。

希望广大电动机用户和生产厂家能够重视电动机绝缘电阻的检测和管理工作，共同维护电动机的安全运行。

绝缘阻值的标准
电气设备绝缘电阻的检测标准主要如下：
一、高压配电装置可动部分绝缘电阻不低于1MΩ，高压主回路的绝缘电阻，不低于250M Ω。

二、交流电动机绝缘定子额定电压在1000V以上的，用2500V摇表测量：定子电阻不小于1M Ω，转子电阻不小于0.5MΩ；定子额定电压在1000V以下的，用1000V摇表测量：绝缘值不小于0.5MΩ；定子额定电压在500V以下的，用500V摇表测量：绝缘电阻值不小于0.5M Ω。

三、交流电动机修复后电机测量绕组相与相、相与地之间的绝缘电阻：500V以下的电机，修复后的绝缘电阻不低于1MΩ；500V以上的电机，修复后绕组的绝缘电阻不低于5MΩ。

四、电缆绝缘电阻测试新安装敷设的电缆，其绝缘电阻不低于50MΩ；运行中高压电缆绝缘电阻不小于2MΩ，低压电缆不小于0.5MΩ。

测量电缆的绝缘电阻时，应断开电源及负荷侧，测量完后电缆三相对地放电。

1.发电机结构定子绕组a.设计定子线棒为水冷却、相间连接线及主出线套管为氢气冷却。

为了最大程度降低杂散损耗，线棒由单独绝缘的多股导线组成，导线在槽区内进行540°换位，并在线模中进行热压固化。

当线棒弯曲成型后，采用烘干固化端部线匝。

线棒断面上由多股空心不锈钢冷却管和实心铜导线组成，以保证良好的散热性。

在线棒端部，实心导线钎焊至铜接头上，空心不锈钢冷却管钎焊至水盒上，水盒通过聚四氟乙烯（PTFE）绝缘软管与总汇水管相连。

上层线棒和下层线棒之间的电气连接通过铜接头用螺栓进行电连接。

汇水总管与定子机座绝缘，从而可在不进行气体置换的情况下即可测量绕组的绝缘电阻。

在运行期间应将总汇水管接地。

b.Micalastic高压绝缘定子线棒的高压绝缘采用成熟的Micalastic系统。

在该系统中线棒上半迭包有若干层云母带。

云母带有一层很薄的高强度衬底材料，云母带通过少量的环氧树脂粘结在衬底材料上。

云母带的层数及相应的绝缘厚度取决于发电机的电压。

缠上云母带后，线棒进行真空干燥并采用低粘度、高渗透性的环氧树脂进行浸渍。

在浸渍过程的第二阶段，用氮气对线棒加压，以完成真空压力浸渍（VPI）过程。

然后环氧树脂浸渍过的线棒被放入模具成形，并在高温烘箱中进行固化。

经过处理后的线棒除了能完全防水和耐油外，同时还具有优良的电气、机械和热性能，从而获得无空隙的高压绝缘。

为将绝缘材料和槽壁之间的电晕放电减小到最小，在所有线棒槽部分的表面涂一层半导体漆。

此外所有线棒都带有端部电晕保护，以控制线棒槽部分至端部绕组的过渡电场，防止出现电晕。

c. 线棒支撑系统为保护定子绕组不受负荷变化引起的磁力影响，并确保在运行过程中线棒牢固地固定在槽中，线棒安装有侧面波纹板、槽底垫条以及位于槽楔下方的顶部波纹板。

定子端部绕组线棒间的间隙在安装之后填充了绝缘材料并进行固化。

使线棒端部形成了锥形整体端部绕组结构。

另外，端部绕组被固定在一个由环氧玻璃丝绕绕制并完全由定子机座支撑的刚性锥环上，以进行径向支撑。

绝缘电阻的测试标准与方法
一、绝缘电阻的测试标准：按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥UN÷{1000+PN÷100} (兆欧)
其中：
R表示电机绝缘电阻（兆欧）
UN表示电机额定电压（V）
PN表示电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。

在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：RMC≥U÷1000×(75-t)÷5
其中：
RMC表示冷态电阻考核值（兆欧）
T表示测量时绕组的温度（℃）
U表示绕组额定电压（V）.
二、绝缘电阻的测试方法：
1.按下测试键，打开仪器。

2.将功能开关旋转到绝缘功能位置，确定被测线路不带电。

3.将测试导线连接到仪器上，然后接到被测线路或设备上。

4.若电源警告指示灯发亮或蜂鸣器发出响声，请勿按下测试键，请将仪器从线路上移走。

在继续测量前，使电路空路。

5.按下测试键，屏上将显示与仪器相接的回路或设备的绝缘阻值。

6.注意，如果回路阻值大于20mω，仪器将自动切换至200mω量程上。

7.完成测量后，在断开测试导线与回路或设备的连接前，要松开测试键，确保绝缘测试时储存在回路或设备中的电荷释放出来。

在放电时，指示灯会发
亮，并且蜂鸣器会发出响声。

8.测试键按下后，请勿旋转功能开关，因为这将可能损坏仪器。

进行绝缘测试时，请勿触碰被测设备、线路或测试导线终端。

9.若被测值超过200mω，显示屏上显示超量程标志“ol”。

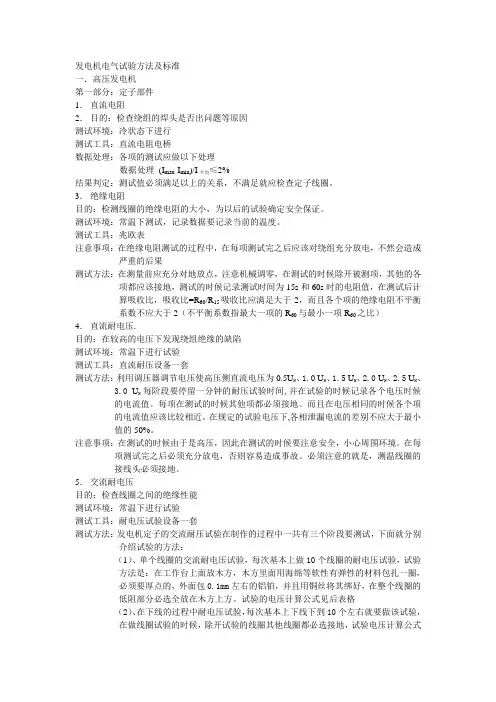

发电机电气试验方法及标准一．高压发电机第一部分：定子部件1．直流电阻2．目的：检查绕组的焊头是否出问题等原因测试环境：冷状态下进行测试工具：直流电阻电桥数据处理：各项的测试应做以下处理数据处理(I max-I min)/I平均≤2%结果判定：测试值必须满足以上的关系，不满足就应检查定子线圈。

3．绝缘电阻目的：检测线圈的绝缘电阻的大小，为以后的试验确定安全保证。

测试环境：常温下测试，记录数据要记录当前的温度。

测试工具：兆欧表注意事项：在绝缘电阻测试的过程中，在每项测试完之后应该对绕组充分放电，不然会造成严重的后果测试方法：在测量前应充分对地放点，注意机械调零，在测试的时候除开被测项，其他的各项都应该接地，测试的时候记录测试时间为15s和60s时的电阻值，在测试后计算吸收比，吸收比=R60/R15吸收比应满足大于2，而且各个项的绝缘电阻不平衡系数不应大于2（不平衡系数指最大一项的R60与最小一项R60之比）4．直流耐电压.目的：在较高的电压下发现绕组绝缘的缺陷测试环境：常温下进行试验测试工具：直流耐压设备一套测试方法：利用调压器调节电压使高压侧直流电压为0.5U N、1.0 U N、1.5 U N、2.0 U N、2.5 U N、3.0U N每阶段要停留一分钟的耐压试验时间,并在试验的时候记录各个电压时候的电流值。

每项在测试的时候其他项都必须接地。

而且在电压相同的时候各个项的电流值应该比较相近。

在规定的试验电压下,各相泄漏电流的差别不应大于最小值的50%。

注意事项：在测试的时候由于是高压，因此在测试的时候要注意安全，小心周围环境。

在每项测试完之后必须充分放电，否则容易造成事故。

必须注意的就是，测温线圈的接线头必须接地。

5．交流耐电压目的：检查线圈之间的绝缘性能测试环境：常温下进行试验测试工具：耐电压试验设备一套测试方法：发电机定子的交流耐压试验在制作的过程中一共有三个阶段要测试，下面就分别介绍试验的方法：（1）、单个线圈的交流耐电压试验，每次基本上做10个线圈的耐电压试验，试验方法是：在工作台上面放木方，木方里面用海绵等软性有弹性的材料包扎一圈，必须要厚点的，外面包0.1mm左右的铝铂，并且用铜丝将其绑好，在整个线圈的低阻部分必选全放在木方上方。

火电厂发电机定子测绝缘问题分析作者：夏巡来源：《电子技术与软件工程》2016年第07期发电机是火力发电厂的一个重要组成部分，在火电厂的运行中起着至关重要的作用。

定子绕组绝缘状况的好坏，是决定电机能否正常运行的首要因素。

【关键词】发电机定子测绝缘火电厂问题分析发电机定子测量绝缘电阻是为了检查发电机定子绕组绝缘状况最简便而常用的试验项目，在机组大小修后对发电机定子绝缘电阻的测量都是很重要的工作，因为涉及到机组是否能够长周期稳定的运行。

因此，正确的掌握好测量发电机定子绝缘电阻的测量方法和注意要点，对绝缘电阻测量有着很重要的意义。

但在测量过程中因为定冷水水质，接线问题及测量过程中容易出现的问题导致测量不准确。

以下内容就是根据发电机定子在绝缘测量过程中易出现的问题进行分析并提出相应的解决办法。

1 定子组成及测绝缘原理岱海电厂一期工程2×600MW汽轮发电机是上海汽轮机制造厂在引进美国西屋公司技术并经改进后生产的新型产品，其额定容量范围为600～650MW。

发电机主要是由一个不动的定子和一个可以转动的与汽轮机同轴相连的转子构成的。

发电机额定电压为20KV，额定功率因素为0.9，效率在98.8%以上，定子绕组联结发为YY结构，汽轮发电机组采用水氢氢冷却方式。

发电机定子绕组、连接线、主引线和出线瓷套端子采用了水内冷。

转子采用合金钢整体锻件。

定子铁芯冷却呈多路径向氢表面冷却，端部结构件也为氢表面冷却。

定子机座与铁芯间采用高强度弹簧板高效隔振装置，大大减轻铁芯电磁倍频振动对基础的作用。

转子绕组的直线部分为气隙取气斜流通风，而端部为轴向两路通风的氢内冷方式。

发电机定子测绝缘前应执行测绝缘的安全措施，包括停运定冷水泵，断开主变出口刀闸，断工作电源进线开关及PT，断起励电源开关，拉开发电机中性点接地刀闸，断A、B、C三相PT一次保险等。

发电机定子测绝缘因需要解线接线，一般是由检修人员进行测量。

解开汇流管接地线，从励端和汽端汇流管各引出一根导线，如下图①、②，然后检查发电机中性点接地刀闸断开，从中性点处引出一根导线，如下图③，从接地点引一根导线，如下图④，准备工作就算完成。

www ele169 com | 99实验研究0 引言发电机定子、转子绕组绝缘测量通常作为判断备用中发电机是否在良好备用状态的手段之一。

发电机绝缘良好有效防止因绝缘不良在运行过程中出现绝缘击穿而造成相间或接地短路，定转子绕组绝缘薄弱部位被瞬间击穿对发电机的损坏短时间很难修复，甚至需返厂检修，机组的可靠性大幅降低，将对电厂造成很大的经济损失，特别对于供热机组也会造成一定的社会影响。

1 发变组一次系统介绍该厂为西门子E 级燃气-蒸汽联合循环机组，燃机发电机和汽机发电机均采用发电机－变压器单元接线，用220kV 电缆接入厂内220kV 室内GIS 配电装置。

燃机发电机引出线至燃机主变，汽机发电机引出线至汽机主变、高厂变高压侧、励磁变高压侧，采用全连式离相封闭母线，高厂变低压侧、起备变低压侧至汽机房内6kV 配电装置，采用共箱封闭母线。

燃机发电机型号为QF-180-2,额定容量211.8MVA，额定功率180MW，额定电压18000V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图1所示。

汽轮机发电机型号为QF-100-2,额定容量117.6MVA，额定功率100MW，额定电压10500V，绝缘等级F 级，发电机为空气冷却方式，具体一次接线如图2所示。

图1 燃机发变组一次接线图按运行规程规定：发电机启动前、停机后均需测量发电机组绝缘，备用中的发电机按规定定期测量绝缘电阻，并将绝缘数值记录于《电气设备绝缘电阻记录薄》内，所测结果规定如下：发电机定子对地绝缘电阻用2500V 摇表测量，在相同的温度和空气湿度下与前次测量结果比较不得低于1/3～1/4，并且所测阻值不低于1MΩ/kV，吸收比R60＂/R15＂＞1.3；发电机转子绕组，对地绝缘电阻用500V 摇表测量，其值不得小于0.5MΩ。

图2 汽机发变组一次接线图2 发电机定子回路绝缘燃机发电机定子回路相关设备：发电机定子绕组、发电机出线封闭母线至发电机出口压变、主变压器低压侧，SFC 外部闸刀发电机侧。

电机绝缘电阻测试合格标准测量电机绝缘主要分两种，一种是绕组对地绝缘，还有就是绕组相间绝缘。

都是使用兆欧表（摇表）测量。

另外绕组层间（匝间）绝缘也是一种，但要使用万用表测量。

测量绕组对地绝缘时，要把电机的接线全都拆掉。

先检查摇表的好坏，做开路、短路试验。

摇表没问题后，用摇表一个表笔接电机外壳，转动摇把，达到120转/分，此时另一个表笔接绕组的一端，当读数稳定时，就是这个绕组的对地绝缘阻值。

三个绕组要分别测量三次，有的电机是已经把星型连接接好了的，只引出三根出线，那就只需摇测一次就行。

相间绝缘就是绕组之间的绝缘，把表笔先接在一个绕组上，然后转表、测量另一个绕组与它的阻值。

最低要求是每伏一K ，即；1K / V 380V的电机是380K。

一般要大于0.5兆。

层间绝缘使用万用表测量，就是通过比较三个绕组的直流电阻值来判断绕组是否存在层间（匝间）短路的故障。

当测量后有一组数值明显偏小时，就怀疑这组层间有问题了。

一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。

使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。

对1000伏以上电压的电动机用2500伏兆欧表测量。

电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。

电动机绝缘电阻测量步骤如下：（1）将电动机接线盒内6个端头的联片拆开。

（2）把兆欧放平，先不接线，摇动兆欧表。

表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。

（3）测量电动机三相绕组之间的电阻。

1、发电机一次系统检修后或停机备用超过120h，启机前应测量定子回路的绝缘电阻，转子回路、励磁系统的绝缘电阻。

干燥后的发电机定子回路的绝缘电阻测量使用2500V的摇表，定子绕组绝缘＞5MΩ。

通水后的绝缘电阻值使用水摇表测量，绝缘值不作规定，若测量值较前次有显着的降低(考虑温度及湿度的变化，如降低到前次的1/3～1/5)，应查明原因并将其消除。

测量时，发电机中性点接地刀闸须断开，发电机出口电压互感器须停电。

发电机转子回路测量绝缘使干式变压器铁芯绝缘电阻一般情况下应满足下列要求铁芯对夹件及地≥2MΩ（使用500V摇表）穿芯螺杆对铁芯及地≥2MΩ（使用500V摇表）当变压器绝缘电阻值降到前次值的50%时，应通知检修人员进行检查处理。

需要测量变压器中性点与地直接连接侧对地绝缘电阻时，应联系点检打开其中性点接地，测完绝缘后检修负责恢复。

3、6kV电动机应使用2500V摇表测量绝缘电阻R60″，在常温下其值不低于6MΩ。

380V电机应使用500V摇表测量绝缘电阻R60″，其值不小于0.5MΩ。

容量为500kW及以上的高压电动机，应测量吸收比R60″／R15″≥1.3，所测电阻值与前次同样温度下比较应不低于前次值50%。

电动机停用不超过两周且未经检修，若在环境干燥的情况下，送电和启动前可不测绝缘，但发现电动机被淋水、进汽或怀疑绝缘受潮时，则送电或启动前必须测量绝缘电阻。

大修后的大型电机轴承垫绝缘用1000V摇表测量，其值不低于0.5MΩ。

变频调速器测电机绝缘电阻时，应将操作箱内的电机电源隔离开关断开，在隔离开关下口测电机绝缘；测电源电缆绝缘时应断开变频器操作箱内的空气开关后，再测电缆绝缘，严禁对变频器外加电压。

母线、电缆、TV的绝缘电阻应符合下列要求：6kV母线，使用2500V摇表，测得其绝缘电阻R60"≥300MΩ。

380V母线，使用1000V摇表，测得其绝缘电阻R60"≥200MΩ。

或。

电机绝缘电阻标准
电机绝缘电阻是指电机绝缘系统对电流的绝缘能力。

在电机运
行中，绝缘电阻的大小直接关系到电机的安全性和可靠性。

因此，
对电机绝缘电阻的标准有着严格的要求。

首先，根据国家标准，电机绝缘电阻的测试应该在常温下进行。

测试时，应该将电机的绕组与外壳分别接地，然后使用绝缘电阻测
试仪进行测试。

在测试过程中，应该保证测试仪器的准确性和稳定性，确保测试结果的可靠性。

其次，根据电机的不同用途和工作环境，对绝缘电阻的标准也
有所不同。

一般来说，对于需要长时间运行的电机，其绝缘电阻应
该更高；而对于在潮湿环境下工作的电机，其绝缘电阻也应该有相
应的要求。

因此，在进行绝缘电阻测试时，需要根据电机的实际情
况来确定测试的标准。

另外，电机绝缘电阻的标准还受到国际电工委员会（IEC）和国
际标准化组织（ISO）的影响。

这两个组织对电机绝缘电阻的测试方
法和标准都有着详细的规定，各国在进行电机绝缘电阻测试时，通
常也会参照这些国际标准进行。

总的来说，电机绝缘电阻的标准是为了保证电机在运行过程中能够有足够的绝缘能力，以确保电机的安全性和可靠性。

在进行绝缘电阻测试时，需要严格按照国家标准和国际标准进行，以确保测试结果的准确性和可靠性。

只有这样，才能有效地保护电机的绝缘系统，延长电机的使用寿命，确保电机在运行过程中的安全性和稳定性。

冯复生华北电力科学研究院，北京1000451 引言发电机定子绕组绝缘电阻测量是最常用的诊断方法之一。

由于其方法简单、方便，通常作为判断发电机定子绕组绝缘受潮、表面脏污程度以及判断绝缘裂痕等缺陷的有效手段之一，尤其采用三相绝缘电阻以及和以往绝缘电阻值相比较的方式，可以判断绝缘是否受潮，此外还可做为定子绕组耐压试验或投运的重要判据。

但由于影响绝缘电阻测量值的因素较多，有的标准中对于其最低允许值并没有作出明确规定，同时绝缘电阻值与定子绕组绝缘强度间也不存在明确的关系，无法直接由绝缘电阻值判断定子绕组的电气强度或由所测值的大小确定发生电气故障的可能。

目前国内外资料中表明绝缘电阻值与温度关系的表达式也极不统一，使所测值有时无法和以往测量值进行比较，因而不能了解到定子绕组绝缘的真实状态。

本文对目前国内外采用的绝缘电阻与温度的关系，以及制造部门、运行部门推荐的绝缘电阻最低允许值作了系统比较，推荐了合理的最低允许值，同时对试验要求以及大型发电机定子绕组绝缘电阻测量方法、要领做了具体介绍。

2 不同温度下定子绕组绝缘电阻换算公式2．1 定子绕组绝缘电阻与温度关系的表达式文献［1］所推荐公式为·B级热固性绝缘R1＝R2×1．6（t2－t1）／10（1）式中R1为测量温度为t1时的绕组绝缘电阻值，MΩ；R2为换算至温度t2时的绕组绝缘电阻值，MΩ；t1为测量时的温度，℃；t2为要换算的温度，℃。

·热塑性绝缘R1＝R2×2（t2－t1）／10（2）文献［2］所推荐公式为·B级绝缘R c＝K t×R t（3）式中R c为换算至40℃时的绕组绝缘电阻值，MΩ；R t为测量温度为t时的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。

换算至40℃时，不同温度下绝缘电阻温度换算系数见图1，绝缘电阻换算至40℃及75℃时的绝缘电阻温度换算系数见表1。

图1 定子绕组B级绝缘换算至40℃时表1 换算至40℃及75℃时的K t值文献［3］所推荐公式为B级绝缘R75＝K t×R t（4）式中R75为换算至75℃时定子绕组的绝缘电阻值，MΩ；R t为测量温度为t时定子绕组的绝缘电阻值，MΩ；K t为绝缘电阻温度换算系数。

绝缘电阻值多少为标准？绝缘电阻的允许值1.对于低压母线及配电盘母线等有关设备，检修工作结束后必须使用500V兆欧表测量绝缘电阻，其相间及相对地绝缘电阻值不小于10MΩ。

低压开关、接触器动静触头间绝缘电阻不得小于50MΩ。

高压开关动静触头间绝缘电阻应为无穷大。

2.对于低压电机停运备用达15天以上者，应按每半月进行一次备用电机绝缘电阻测试；对于解体检修后的电机或动力电缆变动接线后，工作终结前必须测试绝缘电阻合格。

测试绝缘电阻应用500V兆欧表测量绝缘电阻1min，其相对地绝缘值不小于0.5MΩ且吸收比应大于1.3，相间绝缘值应为零。

3.对于高压电机停运备用达15天以上者，应按每半月进行一次备用电机绝缘电阻测试；对于解体检修后的电机或动力电缆变动接线后，工作终结前必须测试绝缘电阻合格。

测试绝缘电阻应用2500V兆欧表测量绝缘电阻1min，其相对地绝缘值不小于7MΩ且吸收比应大于1.3，相间绝缘值应为零，本次测试结果比上次测试结果小于2/3时应分析原因。

对于停运备用且没有检修工作的高压电机，停运后必须投入电机电加热。

4.测量发电机的定子绝缘，在干燥状态接近工作温度时测量，不小于3MΩ（用2500V兆欧表测量），通水状态大于0.2 MΩ。

转子绕组用500V兆欧表测量，室温下（20℃）测量不小于1 MΩ。

5.变压器的绝缘电阻测试，应进行高对低及地：(一次绕组对二次绕组和外壳)高压绕组对低压绕组及外壳的绝缘电阻；低对高及地：(二次绕组对一次绕组和外壳)低压绕组对高压绕组及外壳的绝缘电阻；绝缘电阻合格值的标准是：(1)这次测得的绝缘电阻值与上次测得的数值换算到同一温度下相比较，这次数值比上次数值不得降低30%；(2)吸收比R60/R15(遥测中60秒与15秒时绝缘电阻的比值)，在10～30℃时应为1.3被及以上。

二、绝缘电阻的测量规定1.在从事电机解体检修（包括电源线拆装）的任何工作（机械、电气、检查）结束后，都必须测量绝缘。

400v发电机定子绕组绝缘电阻400V发电机定子绕组的绝缘电阻是指定子绕组与大地之间的电阻。

绝缘电阻的大小直接影响着发电机的安全性能和运行稳定性，因此对于发电机的绝缘电阻进行定期检测和维护是非常必要的。

我们需要了解绝缘电阻的定义和作用。

绝缘电阻是指绕组与绕组之间或绕组与大地之间的电阻，用来衡量绕组绝缘材料的绝缘性能。

它能够阻止电流在绕组之间或绕组与大地之间的泄漏，从而保证发电机的正常运行。

绝缘电阻越大，说明绕组的绝缘性能越好，发电机的安全性能也越高。

那么，如何测试400V发电机定子绕组的绝缘电阻呢？一般来说，可以使用绝缘电阻测试仪进行测试。

测试时，先将测试仪的电压调整到合适的范围（通常为500V），然后将测试仪的电极分别接触到绕组和大地上，记录下测试仪显示的电阻数值。

根据国际电工委员会（IEC）的规定，400V发电机定子绕组的绝缘电阻应该在几兆欧姆以上，一般要求不低于2兆欧姆。

如果测试结果低于这个数值，就说明绕组的绝缘性能存在问题，需要进行修复或更换。

绝缘电阻的大小受到多种因素的影响，如绕组材料的质量、温度、湿度等。

因此，在进行绝缘电阻测试时，需要注意以下几点：测试时应该保持环境的干燥，避免湿度对测试结果的影响。

湿度过高会导致绝缘电阻下降，影响测试的准确性。

测试时应注意绕组温度。

由于温度会影响绝缘材料的电阻特性，测试时应将绕组的温度控制在正常运行温度范围内，以保证测试结果的准确性。

绝缘电阻测试还应该考虑到测试仪的精度和准确性。

在测试时，应选择质量可靠、精度高的测试仪器，并进行定期的校准和维护，以确保测试结果的可靠性。

绝缘电阻的测试不仅可以在发电机运行前进行，也应该在定期维护和检修时进行。

通过定期测试绝缘电阻，可以及时发现绕组绝缘存在的问题，避免因绝缘故障而导致的电机损坏甚至事故发生。

除了测试绝缘电阻，我们还可以通过其他方法来提高发电机绕组的绝缘性能。

例如，可以加强绕组的绝缘设计，选择合适的绝缘材料，提高绝缘材料的质量等。
