稳压器是什么原理

LM317工作原理

三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U。

从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U为两个电压之和。即A、B两点之间的电压也就是加在R2上的电压222RRUIR，而2RI实际上是两路电流之和，一路是经R1流向R2的电流1RI，其大小为1/1RUR。因1RU为恒定电压1．25V，Rl是一个固定电阻，所以1RI是一个恒定的电流。另一路是LM317调整端流出的电流DI，由于型号不同（例如LM317T、LM317HVH、LM317LD等)，生产厂家不同，其DI的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流DI也各不相同。尽管这祥．但总的来说DI的电流但是有一定规律的，即DI的平均值是50A左右，最大值一般不超过100A。而且在LM317稳定工作时，DI的值基本上是一个恒定的值。当由于某种原因引起DI变化相对较大时，LM317就不能稳定地工作。总而言之，2RI是1RI、DI两路恒定电流之和．2RU是由两路恒定电流1RI、DI流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U是恒定电压1RU与2RU之和)。既然DI和IR1对调节输出电压0U都起到了一定的作用，并且1RI是由R1提供的，1RI的大小也没有任何限制．是否可以使R1的阻值趋于无穷大，使1RI的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变电阻R2就可以调节LM317的输出电压。

LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算，0V＝1.25（1＋ R2/R1）。仅仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是0V＝1.25——37V（高输出电压的 LM317稳压块如LM317HVA、LM317HVK等，其输出电压变化范围是Vo＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于 LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。

电刷式交流稳压器工作原理

一.稳压器的分类

按调压方式不同分类可分为三类

电子感应式油式稳压器

干式接触式调压稳压器(直接调压稳压器和补偿式调压稳压器)

干式无触点调压式稳压器(一般是带补偿的稳压器)

二.稳压器的分类:

按电源使用环境不同分类可分为两类

单相交流稳压器

三相交流稳压器

三.以干式接触式调压稳压器为例分析稳压器工作原理:

单相交流稳压器原理分析

1.单相SVC直接调压稳压器原理分析

图二

A点为单相稳压器输入侧,B点为单相稳压器的输出侧.

其实这一类用调压器直接调压式的稳压器就是利用自耦变压器的原理做成的.图中AN侧就是自耦变压器的输入侧,BN侧就是自耦变压器的输出侧,如果输入电压高于输出设置点220V时,这个自耦变压器就工作在降压状态,如果输入电压低于220V时,这个自耦变压器就工作在升压状态.(图中所示就是处在降压状态)

这种稳压器不同于自耦变压器的主要是输入点A是可以由0V到250V之间任意滑动.这样就可以随时调整输入电压的输入点来满足输出电压的恒定.一般我们把输入侧A点叫做滑臂,它由电机通过减速装置来驱动,电机的转向由稳压控制电路来控制完成.

稳压器的取样电路时刻监视稳压器的输出两点间电压,输出电压升高时,控制电机朝自耦变压器降压的方向移动,(如图二)当输出电压达到所要的电压时,停止控制电机运动.反之控制电路则控制电机朝自耦变压器升压的方向转动.(图三)达到所要的电压时停止.

图二

图三

此类稳压器的容量大小全部由这个输出电压可以变压器的自耦变压器来承担,但由于它制造工艺的影响,它不能做得很大,只能适应小功率的场合.要相把稳压器的功率做得更大,就要加入补偿变压器来实现稳压器的功率扩大

2.单相补偿式稳压器原理分析(图四)

图四

上图为带补偿式单相交流稳压器原理图.主要由调压变压器T1和补偿变压器T2组成.从图中可以看出,补偿变压器的低压侧线圈串联在稳压器的主回路中,那么,这种稳压器输出的主要能量是通过补偿变压器的低压侧线圈直接加给输出负载的.只要把补偿变压器的二次线圈的线径作得足够大,稳压器的功率就可以做得很大.调压变压器T1只要负担输入电压与输出电压的差额部分,按稳压器可允许的输入变化范围的大小不等,调压变压器T1的功率大小往往是稳压器实际容量的几分之一,这由稳压器的配比这个参数来决定调压变压器的大小.

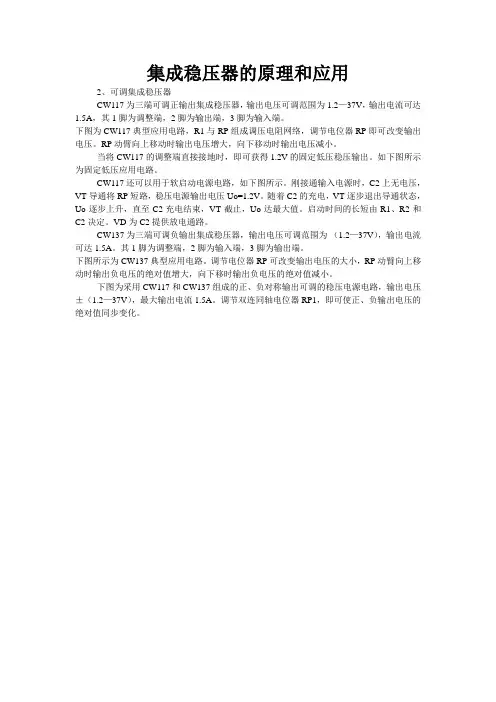

集成稳压器的原理和应用

2、可调集成稳压器

CW117为三端可调正输出集成稳压器，输出电压可调范围为1.2—37V，输出电流可达1.5A，其1脚为调整端，2脚为输出端，3脚为输入端。

下图为CW117典型应用电路，R1与RP组成调压电阻网络，调节电位器RP即可改变输出电压。RP动臂向上移动时输出电压增大，向下移动时输出电压减小。

当将CW117的调整端直接接地时，即可获得1.2V的固定低压稳压输出。如下图所示为固定低压应用电路。

CW117还可以用于软启动电源电路，如下图所示。刚接通输入电源时，C2上无电压，VT导通将RP短路，稳压电源输出电压Uo=1.2V。随着C2的充电，VT逐步退出导通状态，Uo逐步上升，直至C2充电结束，VT截止，Uo达最大值。启动时间的长短由R1、R2和C2决定。VD为C2提供放电通路。

CW137为三端可调负输出集成稳压器，输出电压可调范围为-（1.2—37V），输出电流可达1.5A。其1脚为调整端，2脚为输入端，3脚为输出端。

下图所示为CW137典型应用电路。调节电位器RP可改变输出电压的大小，RP动臂向上移动时输出负电压的绝对值增大，向下移时输出负电压的绝对值减小。

下图为采用CW117和CW137组成的正、负对称输出可调的稳压电源电路，输出电压±（1.2—37V），最大输出电流1.5A。调节双连同轴电位器RP1，即可使正、负输出电压的绝对值同步变化。

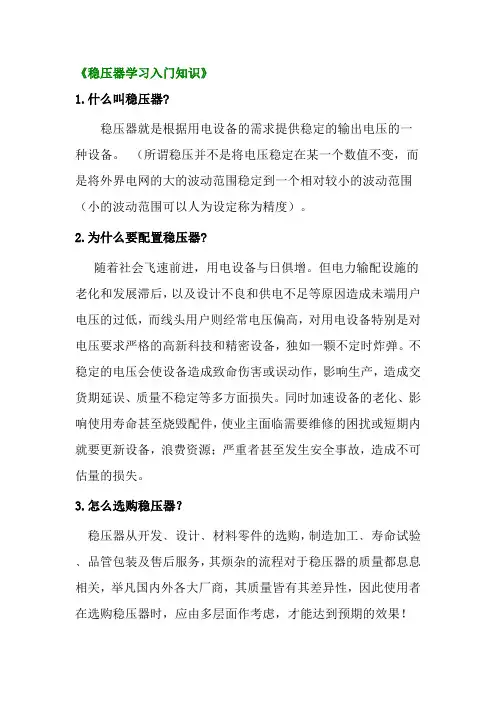

《稳压器学习入门知识》

1.什么叫稳压器?

稳压器就是根据用电设备的需求提供稳定的输出电压的一种设备。 （所谓稳压并不是将电压稳定在某一个数值不变，而是将外界电网的大的波动范围稳定到一个相对较小的波动范围（小的波动范围可以人为设定称为精度）。

2.为什么要配置稳压器?

随着社会飞速前进，用电设备与日俱增。但电力输配设施的老化和发展滞后，以及设计不良和供电不足等原因造成未端用户电压的过低，而线头用户则经常电压偏高，对用电设备特别是对电压要求严格的高新科技和精密设备，独如一颗不定时炸弹。不稳定的电压会使设备造成致命伤害或误动作，影响生产，造成交货期延误、质量不稳定等多方面损失。同时加速设备的老化、影响使用寿命甚至烧毁配件，使业主面临需要维修的困扰或短期内就要更新设备，浪费资源；严重者甚至发生安全事故，造成不可估量的损失。

3.怎么选购稳压器？

稳压器从开发﹑设计﹑材料零件的选购，制造加工﹑寿命试验﹑品管包装及售后服务，其烦杂的流程对于稳压器的质量都息息相关，举凡国内外各大厂商，其质量皆有其差异性，因此使用者在选购稳压器时，应由多层面作考虑，才能达到预期的效果！ 质量优劣是决定稳压器所保护的昂贵﹑精密机器设备的使用寿命首要因素,而制造厂商的专业程度，是产品质量的保证。价格也是决定购买因素，但对价位考虑的利益是短暂的，重视产品质量的利益才是长远的。而良好的售前服务，能让客户多了解电源环境质量、专业电源信息以及产品的技朮规范、附加功能，并提出合适的建议，让客户作多层面的考虑，以便作最佳抉择。同时更要考虑优质的售后服务网和专职的服务人员。所以质量﹑价格及售前、售中、售后服务才是您无虑的选择！

4.稳压器技术参数。

A、稳压器有一个输入电压适应范围。 IEC标准为输入电压在额定值的±10%范围内变化。我公司产品的输入范围是±20%。超出范围即自动声光报警且使输出电压自动切断保护。

B、输出电压调整率，是输入电压的变化而引起输出量变化的效应，当负载为额定值时，将输入电压按源电压范围由额定值向上调到上限值和往下限值，测量输出电压的最大变化量(±%)。此值越小越好，是衡量交流稳压器性能的重要指针。
