线性稳压电源的工作原理

什么是线性电源如何设计线性电源

线性电源是一种将交流电转换为所需电压或电流的电子设备。它以其稳定性和低噪音等特点而广泛应用于许多领域，如通信、工业控制、仪器仪表和电子产品等。本文将介绍线性电源的基本工作原理和常见设计方法。

一、线性电源的基本工作原理

线性电源主要由变压器、整流电路、稳压电路和滤波电路组成。主要分为两个阶段，一是交流电的转换，二是直流电的稳定输出。

在第一个阶段，变压器将输入电源的高压交流电转换成所需的较低电压交流电。然后，通过整流电路将交流电转换为直流电。这种转换过程减小了电压的峰值，使得波形更为平滑。

在第二个阶段，稳压电路通过对电压进行采样和调节，确保输出电压始终稳定在所需的数值范围内。滤波电路可以进一步降低输出电压中的噪音和纹波，提供更纯净的直流输出。

二、线性电源的设计方法

设计线性电源时，需要考虑以下几个方面：

1.电源输入和输出参数

首先，确定所需的输入电压范围和输出电压/电流参数。输入电压应该包括电源的额定电压和波动范围，以确保电源能够正常工作。输出电压和电流参数应与目标设备的需求相匹配。 2.变压器和整流电路设计

根据输入电压和输出电压的转换比，选择合适的变压器。同时，设计合适的整流电路以将交流电转换为直流电。常见的整流电路包括单相桥式整流电路和中心引线整流电路。

3.稳压电路设计

设计稳压电路以保持输出电压稳定。常见的稳压电路包括二极管稳压、三端稳压、调整器和反馈调节等。根据输出电压的需求和所需的稳压精度，选择适合的稳压电路。

4.滤波电路设计

滤波电路用于去除输出电压中的噪音和纹波。它可以包括电容滤波和电感滤波等。选择合适的滤波元件和设计参数，以提高输出电压的纯净度。

5.保护电路设计

为了保护电源和目标设备，设计适当的过载保护、过压保护和短路保护电路。这些保护电路可以在电源工作时监测和响应异常情况，以防止设备损坏或安全事故发生。

总结：

线性电源是一种常见的电子设备，它通过使用变压器、整流电路、稳压电路和滤波电路将交流电转换为所需的直流电。设计线性电源时，需要考虑输入和输出参数、变压器和整流电路设计、稳压和滤波电路设计以及保护电路设计等方面。通过合理的设计和选择合适的元器件，可以实现稳定、低噪音和高效的直流电源输出。

1

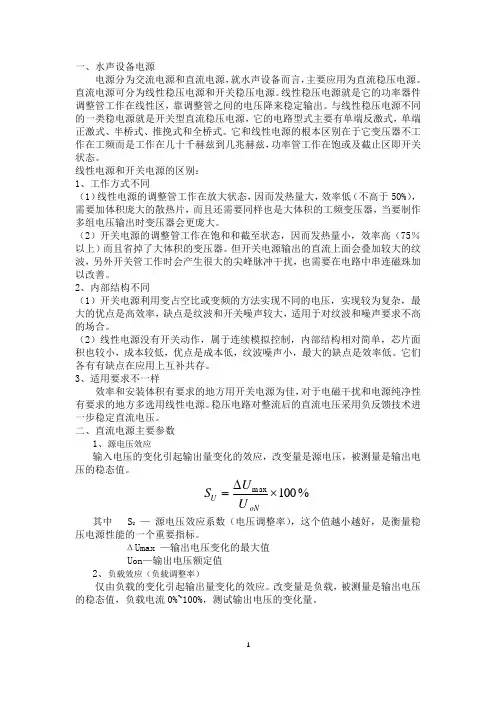

一、水声设备电源

电源分为交流电源和直流电源，就水声设备而言，主要应用为直流稳压电源。直流电源可分为线性稳压电源和开关稳压电源。线性稳压电源就是它的功率器件调整管工作在线性区，靠调整管之间的电压降来稳定输出。与线性稳压电源不同的一类稳电源就是开关型直流稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹，功率管工作在饱或及截止区即开关状态。

线性电源和开关电源的区别：

1、工作方式不同

（1）线性电源的调整管工作在放大状态，因而发热量大，效率低（不高于50%），需要加体积庞大的散热片，而且还需要同样也是大体积的工频变压器，当要制作多组电压输出时变压器会更庞大。

（2）开关电源的调整管工作在饱和和截至状态，因而发热量小，效率高（75％以上）而且省掉了大体积的变压器。但开关电源输出的直流上面会叠加较大的纹波，另外开关管工作时会产生很大的尖峰脉冲干扰，也需要在电路中串连磁珠加以改善。

2、内部结构不同

（1）开关电源利用变占空比或变频的方法实现不同的电压，实现较为复杂，最大的优点是高效率，缺点是纹波和开关噪声较大，适用于对纹波和噪声要求不高的场合。

（2）线性电源没有开关动作，属于连续模拟控制，内部结构相对简单，芯片面积也较小，成本较低，优点是成本低，纹波噪声小，最大的缺点是效率低。它们各有有缺点在应用上互补共存。

3、适用要求不一样

效率和安装体积有要求的地方用开关电源为佳，对于电磁干扰和电源纯净性有要求的地方多选用线性电源。稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

二、直流电源主要参数

1、源电压效应

输入电压的变化引起输出量变化的效应，改变量是源电压，被测量是输出电压的稳态值。

%100maxoNUUUS

其中 SU — 源电压效应系数（电压调整率），这个值越小越好，是衡量稳压电源性能的一个重要指标。

线性电源工作原理

线性电源是一种常见的电源类型，其工作原理基于线性稳压器的原理。线性电源将交流电转换为直流电，并通过稳压器将输出电压稳定在特定的数值。本文将介绍线性电源的工作原理及其组成部分。

1. 输入电压转换。

线性电源的第一步是将输入的交流电转换为直流电。这一步通常由变压器完成，变压器将输入的交流电转换为较低的交流电压，然后通过整流器将交流电转换为直流电。整流器通常采用二极管桥式整流电路，将交流电转换为脉冲的直流电。

2. 滤波器。

直流电经过整流后会产生脉动，为了使输出电压更加稳定，需要经过滤波器的处理。滤波器通常采用电容器和电感器的组合，电容器能够对电压进行平滑处理，而电感器则能够对电流进行平滑处理，从而使输出电压更加稳定。

3. 稳压器。

稳压器是线性电源的核心部分，其作用是将输入的直流电转换为稳定的输出电压。常见的稳压器包括晶体管稳压器和集成电路稳压器。晶体管稳压器通过调节电阻的大小来维持输出电压稳定，而集成电路稳压器则通过内部的反馈电路来实现稳定输出电压。

4. 输出电压。

经过稳压器处理后的电压即为线性电源的输出电压。输出电压的稳定性取决于稳压器的性能和质量，通常线性电源的输出电压稳定性较好，适用于对电压稳定性要求较高的场合。

总结。

线性电源的工作原理是将输入的交流电转换为稳定的输出直流电。通过变压器、整流器、滤波器和稳压器等组件的协作，实现了对输入电压的转换和稳定处理。线性电源在许多领域都有广泛的应用，如通信、工业控制、医疗设备等。其稳定性和可靠性使其成为许多应用中的首选电源类型。

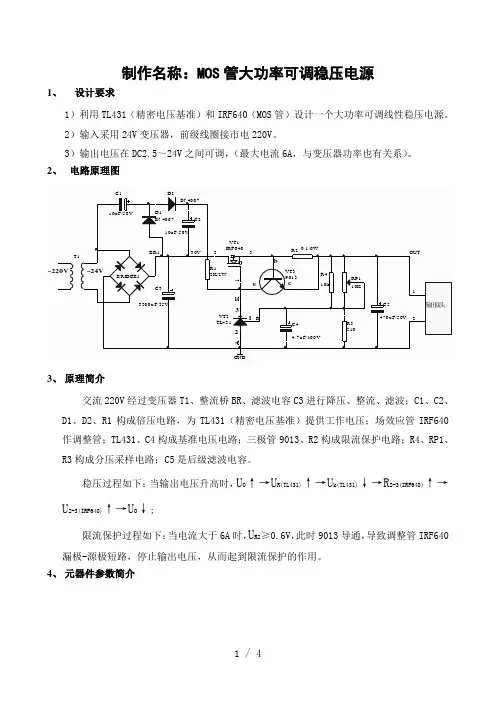

1 / 4 制作名称：MOS管大功率可调稳压电源

1、 设计要求

1）利用TL431（精密电压基准）和IRF640（MOS管）设计一个大功率可调线性稳压电源。

2）输入采用24V变压器，前级线圈接市电220V。

3）输出电压在DC2.5～24V之间可调，（最大电流6A，与变压器功率也有关系）。

2、 电路原理图

T1BR1BRIDGE1C110uF/50V

C210uF/50V

C33300uF/35V

C44.7uF/100VC5470uF/50V D1IN 4007D2IN 4007R12K/2WR20.1/6WR3510G1D2S3VT1IRF640VT39013GND12输出接头30VOUTRP110K~24V~220V123ebc2A3K1RVT2TL431R410k

3、 原理简介

交流220V经过变压器T1、整流桥BR、滤波电容C3进行降压、整流、滤波；C1、C2、D1、D2、R1构成倍压电路，为TL431（精密电压基准）提供工作电压；场效应管IRF640作调整管；TL431、C4构成基准电压电路；三极管9013、R2构成限流保护电路；R4、RP1、

R3构成分压采样电路；C5是后级滤波电容。

稳压过程如下：当输出电压升高时，UO↑→UR(TL431)↑→Uk(TL431)↓→R2-3(IRF640)↑→U2-3(IRF640)↑→UO↓;

限流保护过程如下：当电流大于6A时，UR2≥0.6V，此时9013导通，导致调整管IRF640

漏极-源极短路，停止输出电压，从而起到限流保护的作用。

4、 元器件参数简介

⑴ IRF640: N-MOS、200V、18A、125W、0.18Ω、G-D-S

⑵ TL431: 分流式可调精密电压基准源（内部含有一个2.5V的基准电压源），输出电压2.5V～36V连续可调，工作电流范围宽达100mA，动态电阻典型值为0．22欧。

下图中，输出电压Vo=2．5(R2十R3)V／R3 。注意：1mA<(VIN-VOUT)/R1<500mA
