路基工程施工作业要点卡片

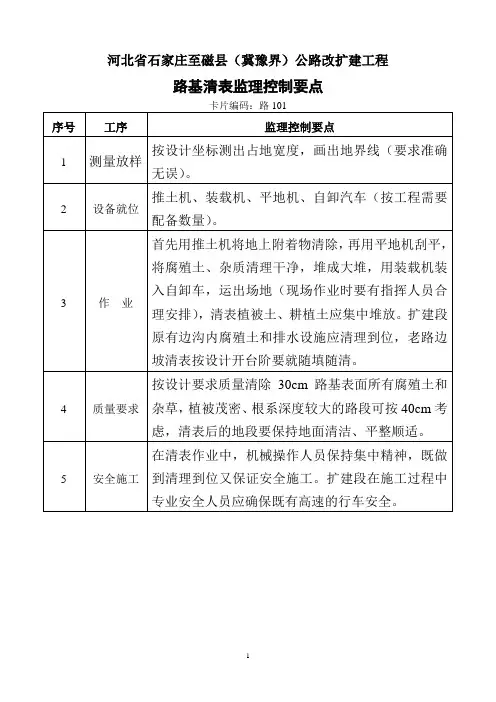

1 河北省石家庄至磁县（冀豫界）公路改扩建工程

路基清表监理控制要点

卡片编码：路101

序号 工序 监理控制要点

1 测量放样 按设计坐标测出占地宽度，画出地界线（要求准确无误）。

2 设备就位 推土机、装载机、平地机、自卸汽车（按工程需要配备数量）。

3 作 业 首先用推土机将地上附着物清除，再用平地机刮平，将腐殖土、杂质清理干净，堆成大堆，用装载机装入自卸车，运出场地（现场作业时要有指挥人员合理安排），清表植被土、耕植土应集中堆放。扩建段原有边沟内腐殖土和排水设施应清理到位，老路边坡清表按设计开台阶要就随填随清。

4 质量要求 按设计要求质量清除30cm路基表面所有腐殖土和杂草，植被茂密、根系深度较大的路段可按40cm考虑，清表后的地段要保持地面清洁、平整顺适。

5 安全施工 在清表作业中，机械操作人员保持集中精神，既做到清理到位又保证安全施工。扩建段在施工过程中专业安全人员应确保既有高速的行车安全。

2 河北省石家庄至磁县（冀豫界）公路改扩建工程

冲击碾压施工监理控制要点

卡片编码：路102

序号 工序 监理控制要点

1 测量放样 测设冲击碾压范围，经复核确认后碾压宽度、范围后，用白灰（或插明显标识）准确放出路基填筑坡脚线和施工规定超宽部分。

2 基底整平 按照路基施工规范和设计要求，路基清表后，并调查冲击范围地底下的隐蔽工程设施，按照设计要求回填30㎝素土，并检测回填压实度，在回填素土时尽量对基面整平，为冲击碾压做好施工准备。

3 机械设备检查设备 必须配不小于设计明确的冲击碾压路机25KJ、振动压力机22T、推土机（粗平）、平地机（精平）、洒水车；压实度检测仪器、秒表、沉降观测仪器

4 冲击

施工

步骤 在分层回填整平好的基底基面根据试验段的总结经验要求，提前搞好沉降观测点位布设，规划布置好冲击碾压掉头调头区、冲击路线区、减速区。冲击开始时，必须现场记录好冲击遍数，两次为一遍，每遍第二次的单轮由第一次两轮内边距中央，保证不漏，每冲击3～5遍后，用平地机对冲击隆起部分刮平，并用振动压路机静压，然后通过埋设的观测点检测沉降量和压实度，依次反复冲击碾压，冲击的最少遍数必须控制在20遍，冲击碾压过程现场监理、技术人员必须做好冲击遍数、压实度、冲击速度记录。

新建黔张常铁路QZCZQ-4标二分部

隧道工程施工作业要点示范卡片

中铁十四局集团有限公司黔张常铁路

QZCZQ-4标二分部

二○一五年六月二十日

关于印发《中铁十四局集团有限公司黔张常铁路

QZCZQ-4标二分部隧道工程施工作业要点示范卡片》的通知

项目部所属各工区、各部门:

为全面贯彻铁道部等单位对项目现场管理和过程控制标准化工作的要求，并落实“四个标准化”的建设管理要求，项目部以铁道部建设管理司印发的《铁路工程施工作业要点卡片》为基础，结合现行工程质量验收标准、施工安全技术规程、施工技术指南及类似项目管理经验，特编制《中铁十四局集团有限公司黔张常铁路

QZCZQ-4标二分部隧道工程施工作业要点卡片》（以下简称示范卡片）。

一、要求各单位按示范卡片要求认真执行,做好示范卡片的宣传教育和推广应用。

二、本示范卡片适用于施工管理层、施工技术人员、作业人员，也适用于班组作业人员培训和指导施工现场规范化标准化作业。

三、本示范卡片在施工过程中要根据相关工程建设标准条文的变化情况及时更新卡片相应内容。

二○一五年六月二十日

目 录

洞口开挖作业要点卡片 ...................................................................... 1

洞口开挖作业要点卡片 ...................................................................... 2

洞口施工作业要点卡片 ...................................................................... 3

浆砌片石截排水天沟作业要点卡片................................................... 4

浆砌片石截排水天沟作业要点卡片................................................... 5

1

铁路桥涵、隧道、路基工程施工作业要点卡片 2 目 录

一、路基工程施工工序作业要点卡片 ................................................................................... 5

粉体喷射搅拌桩施工工序作业要点卡片 ....................................................................... 5

CFG桩振动沉管法施工工序作业要点卡片 .................................................................... 6

CFG桩长螺旋法施工工序作业要点卡片 ...................................................................... 7

强夯施工工序作业要点卡片 ........................................................................................... 7

堆载预压施工工序作业要点卡片 ................................................................................... 8

基床以下路堤施工工序作业要点卡片 ........................................................................... 8

填料摊铺、整平施工工序作业要点卡片 ....................................................................... 9

碾压施工工序作业要点卡片 ........................................................................................... 9

路基作业要点卡片

要点卡片一：定义和目标

-路基作业是指修建和维护道路的过程，包括挖掘、填筑、均衡、加固等工作。

-路基作业的目标是确保道路能够承受交通负荷、保持平稳与安全，并延长道路使用寿命。

要点卡片二：路基勘测和设计

-确定施工路段的勘测和设计是路基作业的首要步骤。

-勘测工作包括土壤测试、地形测量和地质调查，以确定路基的材料和设计要求。

-路基设计应考虑道路使用量、交通流量和地理条件等因素，以确保道路的结构和稳定性。

要点卡片三：路基施工过程

-路基施工过程包括挖掘、填筑和加固等步骤。

-挖掘是为了确保道路的平坦和良好的土壤基础。

-填筑是将合适的填料材料放入挖掘好的路基中，以提高道路的强度和稳定性。

-加固是通过压实和加固材料来增加路基的稳定性和承载能力。

要点卡片四：保养和维护

-路基保养和维护是路基作业的重要环节，以确保道路的质量和安全。 -保养措施包括排水、防止水土流失、修复裂缝和补充路基材料。

-定期巡视和检查道路的稳定性和状况，及时发现和修复问题。

要点卡片五：安全和环保考虑

-安全是路基作业的重要关注点。施工过程中必须严格遵守安全规定，保护工人和道路使用者的生命财产安全。

-环保是路基作业的另一个重要考虑因素。施工过程中应采取措施避免土壤和水源的污染，尽量减少对环境的影响。

要点卡片六：技术创新和未来发展

-路基作业正处于不断发展和创新的阶段。新技术的引入可以提高施工效率和质量。

-未来发展的重点包括使用更环保的材料、发展智能路基建设和自动化施工等。

要点卡片七：路基作业案例分析

-分析路基作业案例，了解不同项目的设计和施工过程，以及面临的挑战和解决方案。

-通过案例分析可以总结经验教训，以指导未来的路基作业项目。

要点卡片八：结论

-路基作业是修建和维护道路的重要工作，包括勘测、设计、施工、保养和维护等多个环节。

-路基作业需要考虑安全和环保因素，遵守相关规定和标准。 -技术创新和未来发展将进一步推动路基作业的进步和提高。
