隧道施工作业要点卡片

中铁五局山西中南部铁路通道隧道工程施工作业要点卡片

编制说明

中铁五局山西中南部铁路通道项目部隧道施工作业要点卡片是根据铁道部关于高效有序推进铁路建设标准化管理及关键工序标准化作业的要求，为深入推进我局中南通道项目隧道工程项目标准化管理，落实中南公司“六位一体”建设管理要求，进一步规范中南通道铁路隧道工程关键工序施工行为而编制。

本卡片以铁路隧道施工规范、质量验收标准和铁道部建设管理司印发的《铁路隧道工程施工作业要点示范卡片》等为基础，结合我局管段内铁路隧道工程的实际情况，按照技术层、作业层两个层次，以简洁的语言对隧道施工中的关键工序的操作要点进行编制，主要内容有：洞口工程、洞身开挖、支护、衬砌、防排水等，共编制卡片42张。

在使用本卡片过程中，指挥部下属各项目部可结合具体项目实际及特点编制更为详细、切合实际的工序作业卡片，指导作业班组人员施工。

中铁五局山西中南部铁路通道隧道工程施工作业要点卡片

目 录

洞口开挖作业要点卡片......................................................................... 1

洞门施工作业要点卡片......................................................................... 2

洞身开挖全断面法作业要点卡片 .......................................................... 3

爆破钻孔作业要点卡片......................................................................... 4

爆破装药作业要点卡片......................................................................... 5

爆破起爆作业要点卡片......................................................................... 6

台阶法作业要点卡片 ............................................................................ 7

三台阶七步开挖法作业要点卡片 .......................................................... 9

IV级偏压围岩大拱脚台阶法作业要点卡片........................................ 11

V级围岩大拱脚台阶法作业要点卡片 ................................................ 13

CD（中隔壁）法作业要点卡片 .......................................................... 15

CRD（交叉中隔壁）法作业要点卡片 ................................................ 17

双侧壁导坑法作业要点卡片 ............................................................... 19

装碴出碴作业要点卡片....................................................................... 21

爆破器材管理作业要点卡片 ............................................................... 24

喷射混凝土作业要点 .......................................................................... 25

喷射混凝土拌制作业要点卡片 ........................................................... 26

喷射混凝土喷射作业要点卡片 ........................................................... 27

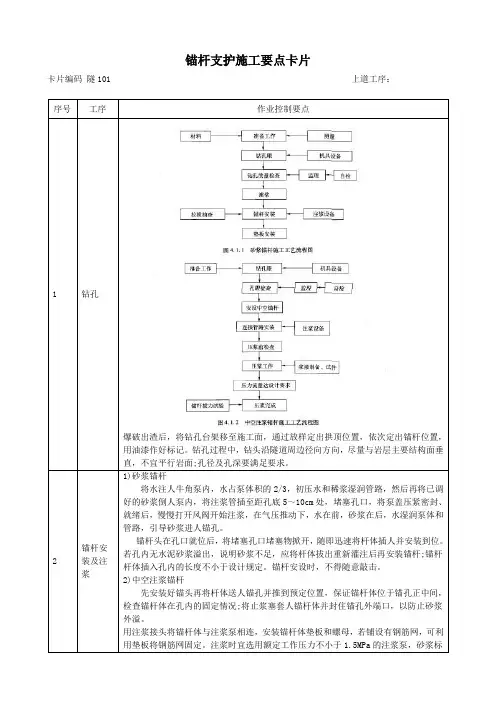

中空注浆锚杆作业要点卡片 ............................................................... 28

组合中空锚杆作业要点卡片 ............................................................... 29

砂浆锚杆作业要点卡片....................................................................... 30

钢筋网作业要点卡片 .......................................................................... 31

钢筋网安装作业要点卡片 ................................................................... 32

钢架作业要点卡片 .............................................................................. 33

格栅钢架加工作业要点卡片 ............................................................... 34 中铁五局山西中南部铁路通道隧道工程施工作业要点卡片

管棚作业要点卡片 .............................................................................. 35

管棚钻孔作业要点卡片....................................................................... 36

管棚安装作业要点卡片....................................................................... 37

管棚注浆施工作业要点卡片 ............................................................... 38

超前小导管工序作业要点卡片 ........................................................... 39

超前预注浆作业要点卡片 ................................................................... 40

衬砌工程作业要点卡片....................................................................... 41

衬砌模板台车作业要点卡片 ............................................................... 42

衬砌混凝土作业要点卡片 ................................................................... 44

衬砌混凝土拌制作业要点卡片 ........................................................... 45

衬砌混凝土捣固作业要点卡片 ........................................................... 46

衬砌混凝土（客专）作业要点卡片 .................................................... 47

衬砌钢筋作业要点卡片....................................................................... 48

衬砌钢筋加工作业要点卡片 ............................................................... 49

衬砌钢筋安装作业要点卡片 ............................................................... 50

防排水作业要点卡片 .......................................................................... 51

防水板作业要点卡片 .......................................................................... 52 中铁五局山西中南部铁路通道隧道工程施工作业要点卡片

- 1 - 洞口开挖作业要点卡片

卡片编号：隧101 上道工序：技术交底

序号 工序 作业控制要点

1 准备工作 ①开挖前，进行施工测量，作原地形地貌记录（采用数码相机拍照或摄像机摄影），结合设计图纸，制定施工方案。

②检查边、仰坡以上的山体稳定情况，清除悬石，处理危石，施工期间不间断监测与相应防护。

③对设计有加固措施的进行加固处理：a、地层为堆积层、砂砾土、砂土时宜用地面注浆；b、洞口浅埋、软弱破碎段采用大管棚、小导管、锚杆等超前支护。

2 截水沟施作 ①在雨季前及边、仰坡开挖前完成，防止地表水下渗，影响结构安全。

②排水沟槽截面尺寸和坡度符合设计要求，排水系统应接入两侧路基边沟，不得冲刷坡面、农田等。

③洞顶地表的凹坑须填平并进行地表防渗水处理。

3 土石方开挖 ①自上而下分层开挖、分层防护，不能上下重叠开挖，土方施工中不能用爆破法施工或掏洞取土，土方边、仰坡预留30cm的整修层。当地质条件不良时，采取稳定边坡和仰坡的措施。

②洞口石方严禁采用洞室爆破开挖，要采用浅孔小台阶爆破，边、仰坡开挖采用预留光爆层法或预裂爆破法。

③边、仰坡尽量少刷或不刷，争取做到零距离环保进洞，减少植被破坏，保护生态环境。

④开挖后坡面应稳定、平整、美观。

4 防护 ①临时防护视工程地质、施工季节、施工手段等情况，采取喷锚、格构网等措施。

②永久性防护按设计图施工，并在隧道施工的初期及早完成。

③洞口段开挖到隧底标高后及时施做中心水沟、排水侧沟及出水口。

下道工序：洞身开挖
