Revit基础教程快速入门指南Revit是一款由美国Autodesk公司开发的建筑信息模型(BIM)软件,可以帮助建筑师、设计师和工程师在建筑项目的规划、设计和施工过程中进行协作和信息共享。
本文将为各位读者提供一个Revit基础教程的快速入门指南,帮助初学者快速上手使用Revit软件。
1. 软件下载和安装首先,你需要从Autodesk官方网站或其他可信来源下载Revit软件的安装程序。
安装程序下载完成后,双击运行并按照提示进行安装。
确保你的计算机符合软件的最低配置要求,并注意选择合适的安装选项。
2. 界面和视图启动Revit软件后,你将看到软件的主界面。
主界面由多个工具栏、菜单和视图组成。
你可以根据自己的需求和习惯,自定义界面的布局和工具栏的显示。
3. 创建项目在Revit中,你需要先创建一个项目来开始你的建模工作。
在主界面中,点击"新建项目",然后选择一个适合的模板,如建筑、结构或MEP(机电管道)模板。
4. 设置单位和坐标系在开始建模之前,你需要设置合适的单位和坐标系。
点击"项目设置",进入设置对话框,选择你所需的单位和坐标系。
确保设置正确的单位和坐标系,以便进行准确的建模和量化。
5. 创建建筑元素Revit中的建模是通过创建和编辑建筑元素来完成的。
你可以从工具栏上选择相应的工具,如墙体、地板、屋顶等,然后按照你的设计需求来绘制和编辑这些元素。
6. 添加参数和约束在建模过程中,你可以为建筑元素添加参数和约束来控制其属性和行为。
参数和约束可以使你的设计更加灵活和精确。
通过选择建筑元素,然后在属性面板中设置参数和约束的数值或条件。
7. 创建视图和视图模板Revit支持多种视图类型,如平面视图、立面视图、剖面视图等,可以帮助你更好地查看和审查设计。
你可以根据需要创建不同的视图,并使用视图模板来调整其显示和样式。
8. 添加注释和标记在设计过程中,你可能需要添加注释和标记来说明特定的细节和要求。
一.新建一个项目打开REVIT后单击“新建项目”即可,默认情况下会使用REVIT自带的中国样板文件二.绘制轴网和标高轴网绘制方法:1. “常用”选项卡→“基准”面板→“轴网”1. 画出一条轴线1. 画第二条轴线,该案例中采用的是3900间距的轴网将鼠标放在轴网一端→向右移动,出现一条水平的虚线捕捉线→然后输入数据“3900”→回车键→画出第二条轴线1. 可以依照以上方法,画出所有轴线,如果像本实例一样,轴线之间尺寸都是相同的,也可以使用“阵列”命令选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900”→回车键→输入阵列数“10”→回车键1. 依照以上轴线画法,完成轴网,横向轴网的间距分别为8100,3600,8100轴网的常用设置:1. 更改轴网符号一般情况下轴网会按照阿拉伯数字一直排列下去,可以把横向的轴线改为用大写字母表示双击轴网旁的小球→输入大写字母“A”→回车键以后再画横向轴线时,便会从大写字母A开始排列1. 不显示轴网编号或者两头显示轴网编号点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号1. 修改轴网符号位置点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点,将轴网编号移动至合适的位置标高的绘制方法:标高在REVIT建模中有着非常重要的作用,REVIT建模中很多图元的定位都需要依靠标高来进行,因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好在轴网绘制之后进行,因为先画过轴网的话,绘制标高的时候会在立面图上显示轴网的位置,在绘制标高的时候能够有所参照。
1. 在左侧的REVIT项目浏览器中,打开“南立面”视图1. “常用”选项卡→“基准”面板→“标高”1. 将鼠标移动至标高线左侧端点,直至出现竖向虚线捕捉线,输入需要偏移于该标高线的高度,这里这条标高线为±0.000,输入偏移数量为“5400”,回车1. 向右移动鼠标,将标高线拉至需要的位置,这里我们拉至第六条轴网线的旁边1. 按照以上方法,画出剩余的标高线,结果如下轴网的绘制工作便完成了标高的相关设置:1. 改变标高名称,在标高比较多比较复杂的时候,需要建立完善的标高名称,以便以后建模过程的使用,本实例中建筑由两部分组成,两部分分别用L1和L2来表示。

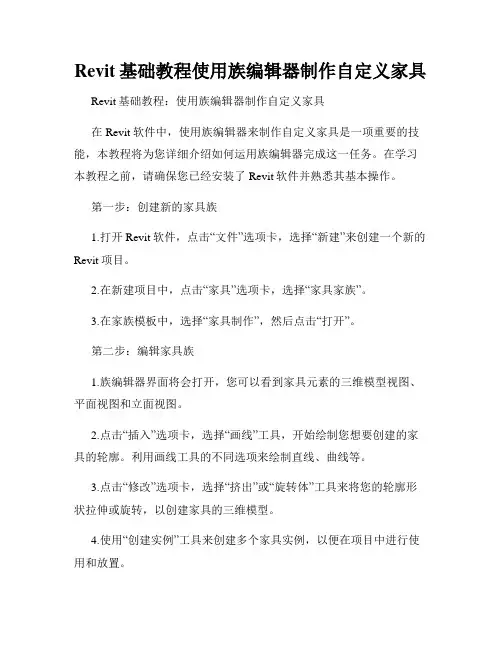

Revit基础教程使用族编辑器制作自定义家具Revit基础教程:使用族编辑器制作自定义家具在Revit软件中,使用族编辑器来制作自定义家具是一项重要的技能,本教程将为您详细介绍如何运用族编辑器完成这一任务。
在学习本教程之前,请确保您已经安装了Revit软件并熟悉其基本操作。
第一步:创建新的家具族1.打开Revit软件,点击“文件”选项卡,选择“新建”来创建一个新的Revit项目。
2.在新建项目中,点击“家具”选项卡,选择“家具家族”。
3.在家族模板中,选择“家具制作”,然后点击“打开”。
第二步:编辑家具族1.族编辑器界面将会打开,您可以看到家具元素的三维模型视图、平面视图和立面视图。
2.点击“插入”选项卡,选择“画线”工具,开始绘制您想要创建的家具的轮廓。
利用画线工具的不同选项来绘制直线、曲线等。
3.点击“修改”选项卡,选择“挤出”或“旋转体”工具来将您的轮廓形状拉伸或旋转,以创建家具的三维模型。
4.使用“创建实例”工具来创建多个家具实例,以便在项目中进行使用和放置。
第三步:添加参数1.点击“族类型”选项卡,选择“添加参数”来为您的家具族添加参数。
参数可以用来调整家具的尺寸、材质等属性。
2.在参数对话框中,点击“新建”按钮来创建您所需的参数类型。
选择参数类型,并设置其默认值和显示单位。
第四步:保存家具族1.点击“文件”选项卡,选择“另存为”来保存您的家具族。
选择一个适当的文件夹路径,并为家具族命名。
2.点击“保存”按钮,完成家具族的保存。
第五步:将家具族应用到项目中1.打开您的Revit项目,点击“插入”选项卡,选择“加载家族”。
2.在加载家族对话框中,选择您之前创建的家具族,并点击“打开”。
3.在项目中,选择合适的视图,在视图中的适当位置点击鼠标来放置您的自定义家具。
家具族的制作是Revit中的一项基础技能,通过使用族编辑器,您可以创作出符合特定需求的自定义家具。
通过本教程的学习,您应该能够掌握基本的家具族制作技巧,并将其成功应用到您的项目中。
revit 快速入门1图:菜单栏和工具栏窗口的顶部是基于Microsoft® Windows® 的标准菜单栏,从此处可以访问所有的Revit Architecture 命令。
工具栏上的图标是用于执行Revit Architecture 常用命令的按钮。
选项栏工具栏的下方是选项栏,选项栏中显示当前操作可用的命令选项。
如果单击Revit Architecture 窗口左侧设计栏中的“墙”,则选项栏上将显示与“墙”命令相关的选项。
图2:第 1 章快速入门类型选择器选项栏的左侧是类型选择器,该选择器是一个下拉菜单,其中列出了要添加到项目中的不同图元类型。
可以从类型选择器的下拉菜单中选择一个图元类型。
属性按钮类型选择器的右侧是属性按钮,通过它可访问一个对话框,在此对话框中可修改选定构件的各个参数。
设计栏Revit Architecture 窗口的左侧是设计栏,其中列出了当前所选的选项卡中可用的命令。
其中有10 个选项卡:基本、视图、建模、绘图、渲染、场地、体量、房间和面积、结构和构造。
要查看所有选项卡,请在设计栏上单击鼠标右键。
要显示某个单一选项卡,请单击该选项卡名称。
项目浏览器设计栏的右侧是“项目浏览器”。
项目浏览器中列出了项目中的所有视图、族和组。
可以选择在项目浏览器中列出的任何项。
打开视图的简便方法是:在项目浏览器列表中双击视图名称。
状态栏绘图区域的左下角是状态栏,其中显示当前命令的状态或高亮显示图元的名称。
视图控制栏绘图区域的左下角、状态栏的上方是视图控制栏。
这些控件是各种视图命令(即比例、详细程度、图形样式、高级模型图形、阴影、裁剪区域和临时隐藏/隔离)的图形快捷方式。
某些视图(例如图纸、草图和渲染视图)的控制标记是有限的。
绘图区域Revit Architecture 窗口中的绘图区域显示当前项目的视图(以及图纸和明细表)。
默认情况下,每次打开项目中的某一视图时,该视图都显示在绘图区域中其他打开的视图的上面。
修改建筑地坪材质基本方法和修改地形表面的材质一样,只是建筑地坪需要修改的是类型属性”而不是实例属性”点选建筑地坪图元”面板T图元属性类型属性” T构一栏中,单击编辑” T材质一栏中,单击“…”邈择混凝土” T选择沙/水泥找平”严击确定”弓厚度一栏中,输入“150”单击确定回到三维显示中即可查看效果瓦全r・・»换>.«*«*&«*AttK«« tMMiaIf色匚45应助现用于事色RGB !27-J2?-!27MK 6 3|= :: SS3JE紀> vQ £ Re 載面転S3实 二H 匸MS[gA 祜询尿 £6汨及存卫 材惑混屡土Q碁色 □辂海煙外现用于若色 RG5 127-127-12? 进輙0* 一] J Q ・Ib 匚廉性住 ES^J [ 聪辺] 取矗小技巧:有时我们在平面或者立面视图中做了编辑以后,想到三维视图中去看看效果,这时候我们得在两个视图中来回切换,比较麻烦,这个方法可以去掉这个麻烦视图”选项卡T窗口”面板T平铺这样三维视图和你所要编辑的视图就会同时出现,在右边做出编辑之后可以立刻在左边看出效果四•梁和柱首先绘制柱打开平面视图“L21”■ hk »B ' rhMIltflJWMMl ・h”i、EbQ:f全音二S ige 平3CL1-1j.,“ L2^2L L2-3L…场上由天走战平面□三邊应期:丄{⑹!-■223TG£f全詔)■—■.常用"选项卡T柱T结构柱REVIT默认样板中的结构柱是没有混凝土柱的,需要载入详图”面板T载入族IX常期柱柱90GaMEx97UC楼占图兀叢曲圈元窗口中出现REVIT自带的族,选择结构” T柱” T混凝土矩形柱MA 社H •£ ftlRUfrM. ・fl ・■AP»J1 冃S| Q«« 1□A爭10權覽亠4?謬■ * 円IW占M *宓'廨制1* |盟」股-|=MV耳Z *&视抵Q»*甲・勵梢 *fMVBtl *注释芳改体谊和场幡协作管理元性□u RBI - QI WUM 戈|i田熬■理樓I -車观.樹入輻两上柱上3拄入ik ?Li^rvrrIft^SCL ): 富侏 络体▲ 丈小5J8S 文件具 文件类 文甘臭 文件兴 文存英 文杵竇文悴买 XR3 ・l 3技入Ik XR3 ・| 丈件口SJU )所百受支芳的交件(t r (K • u t k ) MWBM ■ 2010-8-8 ato-ft-e 2010-8-8 2010-9-8 2010-8-8 2010-8-6 2010-6-8 2010-8-8 a 10-8-8 2010-&-8 2010-8-8 2010-9-© 2010-8-8 2010-8-8 20Z v BL 3国共已玄看艺 »j£ 」络构 「漳▲ 丈小SB MWBM -j«W 文并沃 2010-8-8 2? Qiass ato-a-e st 文件具 2010-8-8 22 <1 ___________________________ __ 丈件名QP [b] 文件口U H )所百受吏芳的交件(・r (K t. UdJ [rJ 3巨)其已玄看艺• SJi? X默认的柱子尺寸为 300x450,我们来改一下柱子的尺寸,改成300x400图元属性类型属性”奇找摊国GJ V 心国X 鬥査曙凹• 74^3? ,^-aS-SH 的口件 *濟* ,:・■!«〕 卿紗 ]| 眾摘Q_._l单击复制”在名称中输入“ 300x400;单击确定在H —栏中,输入“ 400”单击确定柱子尺寸改好了,下面开始放置柱子在高度一栏中,选择“L13”,然后将柱子放置在如图位置在REVIT默认样板中,柱子截面为混凝土的填充图案,现在我们把它改成我们常用的柱子截面涂黑点选这个柱子T图元属性T实例属性%1图元属性b---- ---------- L 口團实嗣図性在柱材质"一栏中,单击单击截面填充图案”中的“…按键,在窗口中选择实体填充”,单击确定回到平面视图中,可以看到柱子的截面被涂黑了按照如下图把剩下的柱子画上下面画L2部分的柱子在高度一栏中,选择“L23”鼻s ‘・M WI44 屮!■14 ■■■门;■”■■H嚴疋结梅耀□斎2 □髙S:|v L2-3 回身通:±11-1 ™l=j= --------------- '--------- -----------11-211-31.2-11.2-2打开三维视图,查看柱子做好以后的效果L.3-;HR按照下图,把剩下的柱子画上T1TW1 匚《■ Tilt RB Bf w -2-1 w y u柱子绘制完成,下面开始绘制梁 以绘制L2部分2层的梁为例 在项目浏览器中,打开 “L22 ”视图曰:口:裡韶(金部J- 整至千覽■ ■ -L1-2■ -L1-3... -U-1L2-ZL2-3匕云-亘(全眾Fe'-it 吞辜常用” T 结构” T 梁”常用 SA 注释修敗体量科術摊协住観團 管埋團元蛭晋雪B;场松殼<3 -龙谁 天三:.S-.H;.; ±4-Sg 〕H 元默认样板中依然没有混凝土梁,选择载入族憐故團起號型 海冋4<W选择结构” T框架” T混凝土” T矩形梁Hetric Ls^rtry- 査找苑B3d):」反垢充田赛好分的」坊堆」碗j 电」调巧设务」符号二I 环演3櫃超备口恥与遇但设备亠員—、■*匚、At尸・a■■叱E、f.―歹刁JMd*J芳刁件i*井件伴井并件件粹样甘XXXXX文文文X文文文| 3 0MKBM2010-8-8»10-&-82010-8-8201—82010-8-82010-8-82010-8-82010-9-6大小0 40 IID文特<«» I rg減買關2 rf S分体武空调rg I r. ft 血88 2 rU■丄可牙砒U+乂件名QD泡聂土•更沱凌文件口UU) WrtIMS的交件(・rg • u t k)"3 ・la技入状IJV Q BQ.):匚络构£1漳▲丈小MWBM」葩8 文件夹2010-8-8 2?ca{ZO aio-a-e acJ»2010-8-8 22丈件名0()用虎土矩比凌严|、ml 文件口HQ) 的丈件(t r(K t. UdO "T-*n| v?X梁的类型选择为 “300x600”也可以修改为自己需要的梁的尺寸,方法和修改柱的尺寸一样R 所覽也 » 仙|* L G 国其已垂2 • U^r ___________________________ VSf*S «)品舉土鴉州無 ¥讣左蛰Q ::所直龄#:持的口件* *仏 ・・■!«〕绘制一根梁下面使用阵列”功能,来绘制一排梁点选刚刚画的那根梁单击修改”面板中的阵列单击梁的一端,向右水平移动至右边的柱子,单击输入阵列数“ 10”回车,即可得到一排梁F4MI ■»£・・■mF 面创立一个剖面视图来观看效果 视图”选项卡T 创建”面板T 剖面在如图位置绘制一条剖切线打开三维视图观看效果 JgWJBibfflU D 器ItfRU > * * m HM * ft Illi * s •• D ■ff■«可以通过拖动虚线框旁边的小三角符号来改变剖面图的范围和视线深度£_■在项目浏览器中,打开剖面1”,即可看到如下剖面效果■ ■Ml HP R.V五•楼板和屋顶首先绘制楼板在项目浏览器中打开“L22”平面BIVTTSS -项目01孟語誤常用” T 楼板”BA 注捧修改体量和培地悔榨 «使用矩形工具,如图画出楼板轮廓,如果有开洞的楼板,在画楼板的时候将洞口画出来即可, 也可以之后,点选楼板,使用 编辑轮廓”命令,来绘制洞口口ElEEIffl^第 韵爲(MR柱.3^ .LL-3.L2-LL2~3..._ L2-3._ js®•…力拦巴…天嶷轿咋 E 三雀龙妥I :””. {3Dj 囱“,立面卜■E单击完成楼板默认楼板为“ 150mm,我们来改成“ 100mm,单击图元属性”类型属性单击重命名”,输入“ 100mm,回车单击结构一栏中的编辑单击材质”一栏中的“…”选择混凝土”7现场浇注”,单击确定就砂外晨魂窃删性r碎一一——---------------□辂海柴外規用于苦色MS 192-192-192K5^J««将楼板厚度改为100,单击确定在项目浏览器中,打开剖面1”,查看剖面中的效果•十耳■■厲y i i|fl i-jrit・■ ■•"ttiMli ■ £冋■■■iivf ,[I-A mv楼板绘制完成以后,开始绘制屋顶1. 打开三维视图,在常用”选项卡中,选择屋顶迹绘屋頌屋顶有2种,迹线屋顶和拉伸屋顶,迹线屋顶即为一般的坡屋顶形式,绘制方法较为简单, 这里不再赘述,这里详细说明一下拉伸屋顶2. 单击拉伸屋顶”出现工作平面窗口,选择拾取一个平面”单击确定在三维视图中,将鼠标放在柱子的一条边际线上,按直“ TAB键可切换与该边际线相连的面, 至拾取柱子的一个外侧面,如图所示,单击工作平面是REVIT建模中的一个重要参照,设置工作平面以后,所有在建模过程中绘制的点线面都会放在这个工作平面上,通过设定不同的工作平面来进行绘制,REVIT可以完成样条曲线”工具选抨一些复杂的形体建模,拥有工作平面的建模方式是一种很理性的建模方式。
Revit基础教程建立和管理建筑模型的工作视在Revit基础教程中,建立和管理建筑模型的工作视图是必不可少的一部分。
工作视图是Revit软件中的一种视图类型,用于展示建筑模型的各个方面和细节。
通过合理使用工作视图,可以提高工作效率和模型的可视化效果。
本文将介绍如何创建和管理建筑模型的工作视图,并给出一些建议和技巧。
一、创建工作视图在Revit软件中,创建工作视图可以通过以下步骤进行:1. 打开Revit软件,并打开你想要创建工作视图的建筑模型。
2. 在“视图”选项卡下的“创建”面板中,选择“工作视图”命令。
3. 在弹出的对话框中,填写工作视图的名称和其他相关参数,如视图的比例尺和显示设置等。
4. 点击“确定”按钮,即可创建一个新的工作视图。
二、管理工作视图创建工作视图后,需要对其进行管理和设置,以便更好地展示建筑模型。
以下是一些管理工作视图的技巧和建议:1. 视图范围控制:通过在工作视图中使用裁剪框和剖面框,可以控制视图的范围和显示内容。
合理设置视图范围可以避免过多的细节显示,从而提高工作效率。
2. 视图过滤器:使用过滤器可以根据需要隐藏或显示特定的构件或元素。
通过设置视图过滤器,可以使工作视图更加清晰和易读。
3. 标注和尺寸:在工作视图中添加标注和尺寸可以帮助理解和分析建筑模型。
合适的标注和尺寸设置可以提供更多的信息,方便工程师和设计师进行后续的工作。
4. 图层和图元:根据工作需求,可以设置不同的图层和图元显示。
例如,可以将不同类型的构件显示在不同的图层上,以便更好地区分和管理建筑模型。
5. 视图样式:Revit提供了多种视图样式,如线框模式、半透明模式和真实感模式等。
根据需要选择合适的视图样式,可以使工作视图更具可视化效果和沉浸感。
三、技巧和建议除了以上的基本操作,还有一些技巧和建议可以提高工作视图的质量和效率:1. 使用视图模板:Revit提供了多种视图模板,可以根据项目需求选择合适的视图模板。
Revit基础教程项目设置和模板的使用Revit基础教程:项目设置和模板的使用在学习Revit建模软件之前,了解如何正确设置项目参数以及使用模板是非常重要的。
本篇文章将为您提供Revit基础教程中关于项目设置和模板使用的详细信息。
一、项目设置在开始任何项目之前,您需要设置项目参数,以确保模型能够准确地反映出您的设计意图。
以下是一些常见的项目设置步骤:1. 单位设置:在Revit中,您可以选择使用不同的单位来绘制模型。
要设置单位,请进入“项目设置”对话框,选择“度量单位”选项卡,并选择适合您项目的单位。
2. 坐标系统:对于大多数项目来说,坐标系统都是非常重要的。
您可以选择使用本地坐标系统、站点坐标系统或项目坐标系统。
请确保正确设置坐标系统,并与团队成员进行协调。
3. 标高设置:标高是建筑模型中一个重要的概念。
在“项目设置”对话框中,您可以创建和编辑标高,确保它们与实际建筑的高度相匹配。
4. 阶段设置:如果您的项目需要涉及建筑施工的多个阶段,那么阶段设置是必不可少的。
在“项目设置”对话框中,您可以创建和编辑不同的设计阶段,并定义它们的起止日期。
二、使用模板在Revit中,模板是用来定义项目的起始设置和默认参数的文件。
通过使用模板,您可以节省大量的时间和精力,并确保模型的一致性。
以下是一些关于使用模板的重点:1. 创建模板:要创建一个新的模板,您可以从头开始设置项目参数,或者选择使用现有项目的设置作为起始点,并将其另存为模板文件。
请务必保存您的模板文件,并且定期进行更新和维护。
2. 自定义模板:Revit默认提供了一些模板,但您也可以根据自己的项目需要进行定制。
您可以自定义单位、添加和删除视图模板、调整图元样式等等。
3. 使用模板:创建新项目时,请选择适当的模板文件作为起始点。
模板文件中已经包含了许多预设的参数和设置,可以帮助您快速开始模型的创建和编辑。
4. 更新模板:随着项目的进展,您可能需要更新模板中的参数和设置。
Revit基础教程创建和编辑墙体Revit基础教程:创建和编辑墙体Revit是一款被广泛应用于建筑设计和施工的BIM(建筑信息模型)软件。
在Revit中,墙体是建筑模型中最基本的组成部分之一。
本教程将向大家介绍如何在Revit中创建和编辑墙体。
一、创建墙体1. 打开Revit软件并选择新建项目。
2. 在打开的项目中,选择“建筑”专业,然后单击“墙体”工具。
3. 根据需要选择墙体类型,例如“基本墙体”或“复合墙体”。
4. 在绘图界面中,单击鼠标左键以确定墙体的起点,并拖动鼠标以确定墙体的长度和方向。
5. 单击鼠标右键或按下Esc键以完成墙体的创建。
二、编辑墙体1. 选择“修改”工具栏中的“编辑”工具或按下键盘上的"EL"快捷键。
2. 在弹出的编辑墙体对话框中,选择要编辑的墙体。
3. 根据需要,可以通过以下方法来编辑墙体:a. 拉伸:通过拖动墙体的端点或边缘来改变墙体的长度或高度。
b. 剪切:在墙体上创建剪切平面,然后将墙体分割成两部分。
c. 复制:对墙体进行复制并将其移动到新的位置。
d. 旋转:通过选择墙体并拖动旋转手柄来改变墙体的角度。
e. 清除附加元素:删除或调整与墙体相关的其他元素,如窗户、门等。
4. 完成对墙体的编辑后,单击“完成编辑”按钮以关闭编辑墙体对话框。
三、调整墙体属性1. 选择要调整属性的墙体。
2. 在“属性”窗格中,您可以更改墙体的材料、高度、类型等属性。
3. 单击“应用”按钮以使更改生效。
四、创建墙体类型1. 在“项目浏览器”中,展开“族”文件夹,并选择“墙体”文件夹。
2. 在“创建”选项卡中,单击“新建”按钮。
3. 选择要基于的现有墙体类型,并为新墙体类型命名。
4. 在“属性”窗格中,根据需要调整新墙体类型的各种参数,如厚度、材料等。
5. 单击“应用”按钮以保存并使用新的墙体类型。
五、偏移墙体1. 选择要偏移的墙体。
2. 在“修改”工具栏中,选择“偏移”工具。
Revit入门级小教程(原创~)写在前面:REVIT作为一款专门面向建筑的软件,它的功能是非常强大的,它可以兼任辅助建筑设计和建筑表现两方面工作,以下所谈到的建模过程指的是建筑表现方面的工作,用REVIT辅助建筑设计需要设计者对REVIT建模有着非常熟练的掌握,相比于辅助建筑设计,对于初学者来说用REVIT来做建筑表现更加容易上手一些。
因此以下所谈到的REVIT建模主要是针对建筑表现方面。
建模观念上的改变:REVIT作为一款BIM软件,它的建模跟我们平时常用到的建模软件,如SKETCH UP,RHINO 等,还是有着不小的差距的,要接受这款软件,在建模观念上就需要有一些改变。
如果把常用的SKETCH UP、RHINO比作手工模型的话,REVIT便可以比作实际建造,SKETCH UP、RHINO等软件的建模是通过形体的组成来完成,而REVIT的建模是通过组合不同的建筑元素来完成,如梁、柱、门、窗等等。
既然是模拟实际建造,便有着实际建造的一些特点,如掌握建筑各部分精确的尺寸,了解建筑各部分材料的运用,构造做法等等,综合来说,用REVIT建模,必须对你的建筑方案有深入准确的了解,才可以建出一个完善的REVIT模型。
这个观念对于一个刚刚接触REVIT的同学来说是很重要的,对自己的建筑方案了解的不够准确细致深入的话,建模的时候会碰到很多困难,让自己不得不停下手中的建模工作,来确定某一部分的尺寸、材料或构造等。
REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。
两个重要的专有名词:我从官方解释和我个人的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思样板文件:官方解释:项目样板提供项目的初始状态。
Revit Architecture 提供几个样板,您也可以创建自己的样板。
基于样板的任意新项目均继承来自样板的所有族、设置(如单位、填充样式、线样式、线宽和视图比例)以及几何图形。
从零开始的Revit基础教程Revit是建筑设计和施工行业中广泛使用的一款三维建模软件,它可以帮助建筑师和工程师进行建筑设计、结构设计和施工管理等工作。
对于没有任何Revit经验的人来说,从零开始学习Revit可能会感到有些困难。
本文将提供一个基础教程,从安装软件到创建建筑元素,帮助读者快速上手Revit。
第一步:安装和启动Revit在开始学习Revit之前,你需要安装Revit软件。
你可以从Autodesk 官方网站上下载免费试用版的Revit软件,并按照指示完成安装过程。
安装完成后,你可以打开Revit软件并开始学习。
第二步:了解Revit界面当你第一次打开Revit软件时,你会看到一个由各种工具栏、面板和视图组成的界面。
熟悉Revit界面的各个部分对于学习和使用Revit非常重要。
1. 菜单栏:包含了Revit软件的各种功能和设置。
你可以通过菜单栏来访问不同的命令和工具。
2. 工具栏:位于界面的顶部,包含了一些常用的工具和命令按钮。
你可以通过点击工具栏上的按钮来执行相应的操作。
3. 项目浏览器:位于界面的左侧,用于管理和浏览项目中的不同元素和视图。
你可以通过项目浏览器来快速切换视图和编辑元素。
4. 属性面板:位于界面的右侧,默认显示选中元素的属性。
你可以通过属性面板来修改元素的属性和参数。
5. 绘图区域:位于界面的中央,用于绘制和编辑建筑元素。
你可以在绘图区域中创建、修改和删除建筑元素。
第三步:创建建筑元素了解Revit界面后,我们可以开始创建一些基本的建筑元素,比如墙体、楼板和门窗等。
1. 创建墙体:在绘图区域中,点击“墙体”按钮,并在绘图区域中选择绘制墙体的起点和终点。
你还可以通过属性面板来修改墙体的高度和其他属性。
2. 创建楼板:点击“楼板”按钮,并在绘图区域中绘制楼板的轮廓。
你可以通过属性面板来修改楼板的厚度和其他属性。
3. 创建门窗:点击“门”或“窗户”按钮,并在绘图区域中选择门或窗户的位置。

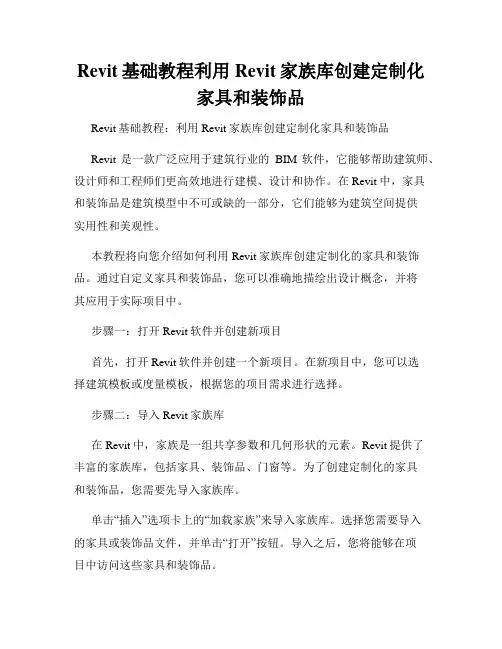

Revit基础教程利用Revit家族库创建定制化家具和装饰品Revit基础教程:利用Revit家族库创建定制化家具和装饰品Revit是一款广泛应用于建筑行业的BIM软件,它能够帮助建筑师、设计师和工程师们更高效地进行建模、设计和协作。
在Revit中,家具和装饰品是建筑模型中不可或缺的一部分,它们能够为建筑空间提供实用性和美观性。
本教程将向您介绍如何利用Revit家族库创建定制化的家具和装饰品。
通过自定义家具和装饰品,您可以准确地描绘出设计概念,并将其应用于实际项目中。
步骤一:打开Revit软件并创建新项目首先,打开Revit软件并创建一个新项目。
在新项目中,您可以选择建筑模板或度量模板,根据您的项目需求进行选择。
步骤二:导入Revit家族库在Revit中,家族是一组共享参数和几何形状的元素。
Revit提供了丰富的家族库,包括家具、装饰品、门窗等。
为了创建定制化的家具和装饰品,您需要先导入家族库。
单击“插入”选项卡上的“加载家族”来导入家族库。
选择您需要导入的家具或装饰品文件,并单击“打开”按钮。
导入之后,您将能够在项目中访问这些家具和装饰品。
步骤三:创建定制化家具要创建定制化的家具,您可以使用Revit的建模工具进行绘制和编辑。
您可以根据实际的尺寸要求和设计概念,自由地绘制家具的外部轮廓和细节。
选择“建模”选项卡上的“墙体”工具,绘制出家具的外形。
根据实际尺寸要求,输入相应的长度、宽度和高度数值,并在平面图中绘制出家具的轮廓。
通过使用其他建模工具,如“楼板”工具和“体积”工具,您可以为家具添加更多的细节和特征。
步骤四:添加参数和材质在创建家具的过程中,您可以为其添加参数和材质,以便在后续的设计过程中进行调整和渲染。
选择家具元素,并单击“编辑类型”来添加参数。
您可以为家具添加各种参数,如长度、宽度、高度、材质和颜色等。
这些参数可以后续进行编辑和调整。
通过选择家具元素,并在属性面板中选择“材质”选项,您可以为家具添加适当的材质和颜色。
Revit教程--小别墅案例(完整版)一、绘制标高和轴网1.1 创建新项目打开Revit软件,选择“新建项目”。
在“项目浏览器”中,展开“平面视图”,双击“1F”视图,打开一层平面视图。
1.2 绘制标高在“结构”选项卡中,选择“标高”工具。
在“属性”窗口中,设置标高的类型为“建造标高”,名称为“标高1”,偏移量为0。
在视图中,沿着红色箭头的方向绘制一条水平的标高线,长度为2 0米。
在视图中,沿着绿色箭头的方向绘制一条垂直的标高线,长度为1 5米。
在视图中,选中两条标高线,右键单击,选择“创建相交点”。
在视图中,选中水平的标高线,按住Ctrl键拖动复制一条标高线,偏移量为3米。
在视图中,选中垂直的标高线,按住Ctrl键拖动复制一条标高线,偏移量为3米。
在视图中,选中四条标高线,右键单击,选择“创建相交点”。
在视图中,双击水平的标高线上的文字“标高1”,修改为“一层”。
在视图中,双击垂直的标高线上的文字“标高1”,修改为“A轴”。
在视图中,双击水平的复制的标高线上的文字“标高1”,修改为“二层”。
在视图中,双击垂直的复制的标高线上的文字“标高1”,修改为“B轴”。
1.3 绘制轴网在“结构”选项卡中,选择“轴网”工具。
在“属性”窗口中,设置轴网的类型为“轴网”,名称为“A1”,偏移量为0。
在视图中,在A轴和一层交点处单击鼠标左键,在A轴和二层交点处再次单击鼠标左键,绘制一条垂直的轴网线。
在视图中,在B轴和一层交点处单击鼠标左键,在B轴和二层交点处再次单击鼠标左键,绘制一条水平的轴网线。
在视图中,在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线,偏移量为6米。
在视图中,在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线,偏移量为6米。
在视图中,在A轴和二层交点处按住Ctrl键拖动复制一条垂直的轴网线,偏移量为12米。
在视图中,在B轴和二层交点处按住Ctrl键拖动复制一条水平的轴网线,偏移量为12米。
Revit基础教程绘制和编辑楼板Revit基础教程:绘制和编辑楼板Revit是一款功能强大的建筑信息模型软件,广泛应用于建筑设计和工程领域。
本教程将引导您学习使用Revit软件绘制和编辑楼板的基本步骤和技巧。
一、创建项目和视图首先,启动Revit软件并创建一个新的项目。
选择适当的项目模板,并进入默认视图。
在视图界面中,您可以通过鼠标右键点击视图来进行缩放、平移和旋转。
二、绘制楼板1. 选择“楼板”工具:在绘图工具栏中,找到“楼板”工具并点击选择。
2. 定义楼板厚度:在弹出的属性栏中,定义楼板的厚度。
根据实际需求,选择合适的数值。
3. 绘制楼板外框:使用鼠标在视图界面中点击绘制楼板的外框。
从一个点开始,依次点击每个角点,最后双击完成绘制。
4. 绘制内部轮廓:如果需要在楼板内部绘制内部轮廓,可以使用“内边线”工具。
点击“内边线”工具,然后在视图界面中按照需要绘制内部轮廓。
5. 调整楼板高度:在属性栏中,您可以定义楼板的高度。
根据需要,设置楼板的高度。
三、编辑楼板Revit提供了多种编辑工具和功能,用于调整和修改楼板的形状和属性。
1. 平移和旋转:使用“移动”和“旋转”工具可以对楼板进行平移和旋转操作。
选择工具后,点击并拖动楼板来进行平移或旋转。
2. 修改边线:使用“边线”工具,您可以对楼板的边进行增加、删除或修改操作。
在视图上选择边线并使用工具栏的选项进行调整。
3. 剪切和延伸:使用“剪切”和“延伸”工具可以对楼板进行剪切或延伸操作。
选择工具后,按照需要在视图上进行操作。
4. 自动缺口:Revit提供了自动缺口功能,用于在楼板上生成门窗洞口。
选择“自动缺口”工具,并在楼板上选择合适的位置进行操作。
5. 调整楼板类型:在Revit中,您可以通过修改楼板的类型来实现不同的构造和材料要求。
选择楼板,点击属性栏中的“类型”选项,然后从列表中选择合适的楼板类型。
四、注释和标记在绘制和编辑楼板时,注释和标记是非常重要的工作步骤。
初三语文工作总结4篇本文名目2020初三语文工作总结学年下学期初三语文教学工作总结初三语文教师教学工作总结最新初三语文教师期末工作总结年终工作总结该如何样写?不妨参考以下一名初三语文教师的年终工作总结:我是一名初中语文教师,平常做的确实是教书育人的工作,差不多适应了每年在终止的时候写出年终总结,总结我在过去一年工作的得失。
当一个语文教师事实上并不难,难的是学生大部分对语文都没有什么学习热情。
如何说我们说的确实是汉语,学习起来并没有什么动力。
然而语文确实是专门重要,作为世界上说的人口最多的语种,语文汉语都应该引起所有人的注意,发扬光大我们的语言是我的认知。
我妄图所有的语文老师,都能给小孩打开一片语言的空间,我说的是我们的母语,我们天天与共,血肉相联的母语,我们的小孩在那个母语的空间里精神得到自由的翱翔,情感得到健康的成长,聪慧发出闪耀的光芒。
教了十多年的书,面对工作,应该是熟能生巧,应对自如了。
然而时代的进展,知识的变迁,学生的变化,常让我无法按着老规矩去做,总在无所适从中查找新的道路,总在新问题面前探究着自己认为对的方法。
就如此,我总觉得自己像一个刚踏入讲台的新教师一样,永久吃不饱,永久面临专门多新问题,永久要探究、改革、实践、开拓,就在如此的环境下,就在如此的追求中,又过了一年。
这一年上半年,我带的是初三,专门的环境和短期的高目标,让我只能以应试的角度,训练——教方法——做思想工作——占时刻,拼精力,以自己的“下苦海”,赢得学生的“驾轻舟”,终于在中招中也取得不错的成绩。
只是,这并不是我想要的,如何能实现自己的教育理想呢?在下半年的初一教学中,我开始尝试:一、养成学生语文学习适应。
在初三时,我发觉,专门多学生可不能学习,第一表现为语文学习适应不行,不明白什么该记,什么该背,什么该灵活运用,学完了仅有的知识内容后无所适从,不明白该干什么。
因此从刚接触学生开始,我开始培养他们这些适应,从写到听课到记笔记、做标注到随笔的写作,作文的批改、提高。
Revit基础教程制作和编辑门窗Revit基础教程:制作和编辑门窗在Revit软件中,门窗是建筑模型中重要的构件,通过准确制作和编辑门窗,可以实现建筑模型的准确性和逼真度。
本教程将介绍如何在Revit中制作和编辑门窗的基本步骤和技巧。
一、门窗类型的选择在Revit中,可以选择不同类型的门窗样式,包括单开门、推拉门、窗户等。
根据建筑设计的需求,选择合适的门窗类型非常重要。
在“建筑”选项卡的“墙”下拉菜单中,选择“门”或“窗”工具,然后选择相应的门窗类型。
二、制作门窗1. 定位门窗:在Revit软件中,门窗可以根据几何约束和直接距离进行定位。
通过在模型中选取合适的墙面或窗洞,将门窗放置在预定位置。
可以使用“链”工具将门窗与墙面连接起来,确保门窗与墙体的一致性。
2. 调整尺寸:通过选择门窗并调整其尺寸来适应实际需求。
在Revit软件中,可以直接拖动门窗边缘来调整其大小。
确保门窗与建筑模型比例的一致性。
3. 定义参数:通过编辑门窗元素的属性,可以实现不同的功能和效果。
例如,可以定义门的开启方向、窗户的开启方式等。
在门窗的属性设置中,选择相应的参数并进行编辑。
三、编辑门窗1. 修改尺寸:在建筑模型设计的过程中,门窗的尺寸可能需要进行调整。
在Revit软件中,可以通过选择门窗并修改其尺寸来实现。
选择门窗,然后在属性编辑器中修改其宽度、高度等参数。
2. 更换样式:Revit软件提供了多种门窗样式供选择。
在需要更换门窗样式的情况下,选择门窗并在属性编辑器中更改其类型。
可以根据实际需求选择不同的样式,如现代风格、传统风格等。
3. 调整位置:如果门窗的位置需要调整,可以通过选择门窗并拖动到新的位置。
在Revit软件中,门窗可以与墙面或其他构件进行关联,互相影响位置。
四、门窗的注释和标记1. 添加标记:在建筑模型中,门窗需要进行注释和标记,以方便阅读和识别。
在Revit软件中,可以选择门窗,并在其上方或侧面添加标记。
使用样板创建项目如果希望在创建项目期间能够指定所使用的样板,请使用此操作过程。
1. 单击“新建”(项目)。
2. 在“新建项目”对话框中,单击“样板文件”对应的“浏览”。
3. 定位到需要的项目样板所在的位置,选择该样板文件(文件类型为RTE),并单击“打开”。
Revit MEP 提供了多种项目样板,这些样板位于以下位置的“公制样板”或“英制样板”文件夹中:•Windows XP:C:\Documents and Settings\AllUsers\Application Data\Autodesk\<产品名称及版本>\•Windows Vista 或Windows 7:C:\ProgramData\Autodesk\<产品名称及版本>\可以使用其中的一个样板或根据需要创建自己的样板,来维护公司标准或简化不同类型项目的设置过程。
4. 对于“新建”,单击“项目”。
5. 单击“确定”。
Revit MEP 将使用指定样板所定义的设置创建项目文件。
Revit 窗口的标题栏中将显示默认项目名称。
要指定不同的文件名,请单击(另存为)。
使用默认设置创建项目如果要使用默认样板,请使用此操作过程。
此过程在创建项目期间跳过了指定所用样板的步骤。
执行下列操作之一:•按Ctrl+N。
•在最近使用的文件窗口中的“项目”下,单击“新建”。
Revit MEP 将使用默认样板中的设置创建项目文件。
默认项目名称显示在Revit 窗口的标题栏中。
要指定不同的文件名,请单击(另存为)。
开始项目前在开始向Revit 项目中添加内容之前,请考虑采用下列方法执行设计过程:•使用标高和轴网。
定义模型的标高和轴网,以此作为设计过程的开始。
请参见标高和轴网。
•导入数据。
如果使用其他CAD 程序(例如AutoCAD)开始设计过程,则可以导入现有数据。
Revit MEP 可以导入各种CAD 格式的数据,包括DWG、DXF、DGN和ACIS SAT 文件,以及SketchUp (SKP) 文件和行业基础类(IFC) 文件。
Revit基础教程创建和修改家具Revit基础教程:创建和修改家具Revit是一款广泛应用于建筑设计和施工的BIM软件,它提供了丰富的功能,包括创建和修改家具。
本教程将为您介绍如何在Revit中使用家具族创建和修改家具的过程。
一、创建家具族在Revit中创建家具,首先需要创建家具族。
家具族是一组具有相似特征和功能的家具元素的集合。
下面是创建家具族的步骤:1. 打开Revit软件,并选择“新建项目”。
2. 在“新建项目”对话框中,选择“家具族模板”作为项目类型,并点击“确定”。
3. 进入家具族编辑器界面后,可以选择在已有的模板上进行修改,或者从头开始创建一个新的家具族。
4. 在编辑器的工具栏上,选择适当的绘图工具,如线段、矩形等,绘制出家具的外形。
5. 根据需要,可以在家具外形上添加更多的细节,如弧线、斜线等。
6. 完成绘制后,点击“完成编辑”按钮,保存家具族。
您可以命名家具族并选择保存位置。
二、将家具族添加到项目中完成家具族的创建后,我们需要将它添加到我们的项目中。
下面是将家具族添加到项目中的步骤:1. 在Revit项目中,选择“添加族”按钮。
2. 在弹出的对话框中,选择之前创建的家具族文件,并点击“打开”。
3. 家具族文件将被加载到项目中,您可以在项目中的“工程”或其他相关视图中找到它。
4. 将家具族放置在合适的位置。
您可以使用移动工具将家具族移动到所需位置,还可以使用旋转工具调整家具的方向。
5. 家具族放置完成后,您可以对其进行进一步的修改和调整。
三、修改家具族Revit提供了丰富的工具和功能,使您能够对已添加到项目中的家具族进行修改和调整。
下面是修改家具族的一些常见方法:1. 更改家具尺寸:在Revit中,您可以通过选择家具族并使用调整尺寸工具来更改家具的尺寸。
您可以调整家具的长度、宽度和高度,以适应设计需求。
2. 添加参数和约束:Revit允许您添加参数和约束来控制家具族的属性和行为。
您可以添加参数以调整家具的参数值,如颜色、材质等;您还可以添加约束以确保家具符合设计规范。
Revit基础教程添加和编辑屋顶Revit基础教程:添加和编辑屋顶Revit是一款广泛应用于建筑行业的三维建模软件,它提供了强大的建筑信息建模(BIM)功能。
在进行建筑设计和建模时,屋顶是一个十分重要的元素。
本文将为您介绍如何在Revit中添加和编辑屋顶。
一、添加屋顶在Revit中添加屋顶非常简单。
下面是具体步骤:1. 打开Revit软件并创建一个新项目。
2. 在项目浏览器中选择“平面”视图。
3. 在“建筑”选项卡中,选择“墙体”工具。
4. 在绘图区域中,使用墙体工具创建建筑物的外墙。
5. 返回项目浏览器,找到“屋顶”工具。
6. 单击“屋顶”工具,在绘图区域中选择一个合适的平面。
7. 使用鼠标绘制出屋顶的轮廓,根据需要进行调整。
8. 完成屋顶轮廓的绘制后,单击完成按钮。
二、编辑屋顶在Revit中编辑已添加的屋顶同样很简单。
下面是具体步骤:1. 选择已经添加的屋顶。
2. 在属性面板中,您可以编辑屋顶的高度、坡度、材质等参数。
3. 如果您需要修改屋顶的形状,可以选择“编辑屋顶”工具。
4. 在绘图区域中,您可以调整屋顶的边界线和控制点,以改变形状。
5. 如果您需要添加屋顶的剖面或棱线,可以在属性面板中进行设置。
6. 如果您需要更改屋顶的材质和颜色,可以在属性面板中进行编辑。
7. 编辑完成后,点击完成按钮保存您的修改。
三、常见问题及解决方法1. 无法创建屋顶:请确保您已正确设置建筑物的外墙,以便Revit可以根据墙体自动生成屋顶。
2. 屋顶形状无法调整:请检查是否已选中正确的屋顶,然后使用编辑工具进行调整。
3. 屋顶高度错误:请在属性面板中检查并更改屋顶的高度参数。
4. 屋顶材质显示错误:请在属性面板中检查并更改屋顶的材质和颜色设置。
四、总结通过本文的介绍,您已经了解了如何在Revit中添加和编辑屋顶。
添加屋顶只需几个简单的步骤,而编辑屋顶则可以实现对屋顶形状、高度、材质等方面的灵活调整。
熟练掌握这些功能,将有助于您在Revit中创建精确、高效的建筑模型。
Revit入门级小教程
建模观念上的改变:
REVIT作为一款BIM软件,它的建模跟我们平时常用到的建模软件,如SKETCH UP,RHINO等,还是有着不小的差距的,要接受这款软件,在建模观念上就需要有一些改变。
如果把常用的SKETCH UP、RHINO比作手工模型的话,REVIT便可以比作实际建造,SKETCH UP、RHINO等软件的建模是通过形体的组成来完成,而REVIT 的建模是通过组合不同的建筑元素来完成,如梁、柱、门、窗等等。
既然是模拟实际建造,便有着实际建造的一些特点,如掌握建筑各部分精确的尺寸,了解建筑各部分材料的运用,构造做法等等,综合来说,用REVIT建模,必须对你的建筑方案有深入准确的了解,才可以建出一个完善的REVIT模型。
这个观念对于一个刚刚接触REVIT的同学来说是很重要的,对自己的建筑方案了解的不够准确细致深入的话,建模的时候会碰到很多困难,让自己不得不停下手中的建模工作,来确定某一部分的尺寸、材料或构造等。
REVIT模型的细致程度最终取决于设计者所做的方案的深度和对方案的了解程度。
两个重要的专有名词:
我从官方解释和我个人的理解两个方面来说一下对于REVIT中两个比较重要的专有名词的意思
样板文件:
官方解释:项目样板提供项目的初始状态。
Revit Architecture 提供几个样板,您也可以创建自己的样板。
基于样板的任意新项目均继承来自样板的所有族、设置(如单位、填充样式、线样式、线宽和视图比例)以及几何图形。
个人的理解:如果把一个REVIT项目比作一张图纸的话,那么样板文件就是制图规范,样板文件中规定了这个REVIT项目中各个图元的表现形式:线有多宽、墙该如何填充、度量单位用毫米还是用英寸等等,除了这些基本设置,样板文件中还包含了该样板中常用的族文件,如工业建筑的样板文件中,族里面便会包括
一些吊车之类的只有在工业建筑中才会常用的族文件。
族文件:
官方解释:族是一个包含通用属性(称作参数)集和相关图形表示的图元组。
属于一个族的不同图元的部分或全部参数可能有不同的值,但是参数(其名称与含义)的集合是相同的。
族中的这些变体称作族类型或类型。
个人的理解:族文件可算是REVIT软件的精髓所在。
初学者常常拿SKETCH UP 中的组件来和REVIT中的族来做比较,从形式上来看,两者确实有相似之处,族可以看做是一种参数化的组件,如:一个门,在SKETCH UP中的一个门组件,门的尺寸是固定的,需要不同尺寸的门就需要再重新做一个,而REVIT中的一个门的族,是可以对门的尺寸、材质等属性进行修改的,所以说,族可以看做是一种参数化的组件。
还有一些专有名词会在后面的建模步骤中出现的时候进行解释。
REVIT建模步骤:
下面以一个实例来说明一下REVIT建模的一般步骤,该实例为一个模型室的设计,形体较为方正,由于设计中使用到了一些节能策略,某些地方又有一些特殊的构件。
通过本实例,在了解基础的操作同时,也能学习到基础的内建构件的做法。
一.新建一个项目
打开REVIT后单击“新建项目”即可,默认情况下会使用REVIT自带的中国样板文件
二.绘制轴网和标高
轴网绘制方法:
“常用”选项卡→“基准”面板→“轴网”
画出一条轴线
画第二条轴线,该案例中采用的是3900间距的轴网
将鼠标放在轴网一端→向右移动,出现一条水平的虚线捕捉线→然后输入数据“3900” →回车键→画出第二条轴线
可以依照以上方法,画出所有轴线,如果像本实例一样,轴线之间尺寸都是相同的,也可以使用“阵列”命令
选择一条画好的轴线→“修改轴网”选项卡→“阵列”→点选轴线→向右水平移动→输入间距“3900” →回车键→输入阵列数“10” →回车键
依照以上轴线画法,完成轴网,横向轴网的间距分别为8100,3600,8100
轴网的常用设置:
更改轴网符号
一般情况下轴网会按照阿拉伯数字一直排列下去,可以把横向的轴线改为用大写字母表示
双击轴网旁的小球→输入大写字母“A”→回车键
以后再画横向轴线时,便会从大写字母A开始排列
不显示轴网编号或者两头显示轴网编号
点选一条轴线→单击轴网编号旁边的小方框→可切换是否显示轴网符号
修改轴网符号位置
点选一条轴线→单击轴网编号附近的折断符号→拖拽小圆点,将轴网编号移动至合适的位置
标高的绘制方法:
标高在REVIT建模中有着非常重要的作用,REVIT建模中很多图元的定位都需要依靠标高来进行,因此建立一套精确详细的标高会使后面的建模过程方便很多。
标高绘制最好再轴网绘制之后进行,因为先画过轴网的话,绘制标高的时候会在里面图上显示轴网的位置,在绘制标高的时候能够有所参照。
在左侧的REVIT项目浏览器中,打开“南立面”视图
“常用”选项卡→“基准”面板→“标高”
将鼠标移动至标高线左侧端点,直至出现竖向虚线捕捉线,输入需要偏移于该标
高线的高度,这里这条标高线为±0.000,输入偏移数量为“5400”,回车
向右移动鼠标,将标高线拉至需要的位置,这里我们拉至第六条轴网线的旁边
按照以上方法,画出剩余的标高线,结果如下
轴网的绘制工作便完成了
标高的相关设置:
改变标高名称,在标高比较多比较复杂的时候,需要建立完善的标高名称,以便以后建模过程的使用,本实例中建筑由两部分组成,两部分分别用L1和L2来表示。
点选标高为5400的标高线→单击右端的文字“标高3”,出现文字输入口→输入“L1-1”,这里代表L1部分的第一层→回车键
按照以上方法修改所有标高的名称,最终结果如下
改变标高编号位置
这里两个标高靠的太近,为了看清楚,可以改变标高编号的位置,方法和改变轴网编号位置相同,最终结果如下:
三.场地
对于较复杂的场地,需要将场地CAD文件导入至项目中来辅助绘制场地,这里讲比较简单的、没有复杂高地起伏的、平整的场地的绘制。
首先绘制地形表面
在REVIT项目浏览器中,打开楼层平面“L1-1”,即我们之前所绘制的-0.150标高平面(其实打开任意平面都可,因为在绘制地形表面的时候计算的是绝对高程)
“体量与场地”选项卡→“场地建模”面板→“地形表面”
“工具”面板→“放置点”
在“高程”栏中,输入“3600”围绕轴网边缘,点出4个点
单击“完成表面”
得如下结果
下面我们在三维视图中来看一下效果
在项目浏览器中,打开“三维视图”→“3D”
在窗口左下角的状态栏中,找到“模型图形样式”单击,选择“带边框着色”
便可以看到地形的彩色显示
地形表面绘制完成后,再来绘制建筑地坪:
我们的建筑是部分下沉的,建筑地坪在地形表面以下,位于“L2-1”标高上,在项目浏览器中,打开平面“L2-1”
“体量与场地”选项卡→“场地建模”面板→“建筑地坪”
“绘制”面板→“直线”
在偏移量中输入“120”
沿着轴网画出建筑地坪轮廓线,结果如下
单击完成建筑地坪,打开三维视图,即可查看做出来的下沉的建筑地坪的效果
场地相关设置:
修改场地材质。
默认情况下场地材质为素土夯实,我们可以把它改成草地,渲染的时候有更好的效果
点选“地形表面”→“图元”面板→“图元属性”→“实例属性”→材料一栏中,单击“…”→选择“植物”→选择“草”→单击“确定”
修改建筑地坪材质
基本方法和修改地形表面的材质一样,只是建筑地坪需要修改的是“类型属性”而不是“实例属性”
点选“建筑地坪”→“图元”面板→“图元属性”→“类型属性”→结构一栏中,单击“编辑”→材质一栏中,单击“…”→选择“混凝土”→选择“沙/水泥找平”→单击“确定”→厚度一栏中,输入“150”→单击确定
回到三维显示中即可查看效果
小技巧:有时我们在平面或者立面视图中做了编辑以后,想到三维视图中去看看效果,这时候我们得在两个视图中来回切换,比较麻烦,这个方法可以去掉这个麻烦
“视图”选项卡→“窗口”面板→平铺
这样三维视图和你所要编辑的视图就会同时出现,在右边做出编辑之后可以立刻在左边看出效果
四.梁和柱
首先绘制柱
打开平面视图“L2-1”
“常用”选项卡→柱→结构柱
REVIT默认样板中的结构柱是没有混凝土柱的,需要载入“详图”面板→载入族
窗口中出现REVIT自带的族,选择“结构”→“柱”→“混凝土”→“矩形柱”
默认的柱子尺寸为300x450,我们来改一下柱子的尺寸,改成300x400 “图元属性”→“类型属性”
单击“复制”,在名称中输入“300x400”,单击确定
在H一栏中,输入“400”,单击确定
柱子尺寸改好了,下面开始放置柱子
在高度一栏中,选择“L1-3”,然后将柱子放置在如图位置。
