化学气相沉积原理

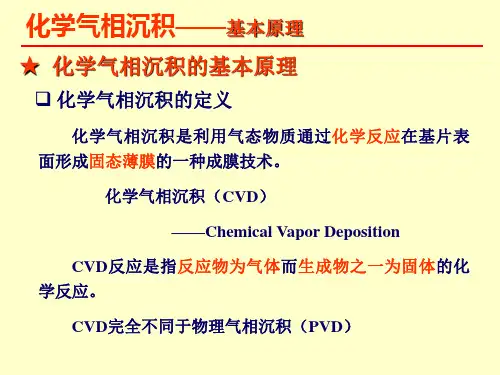

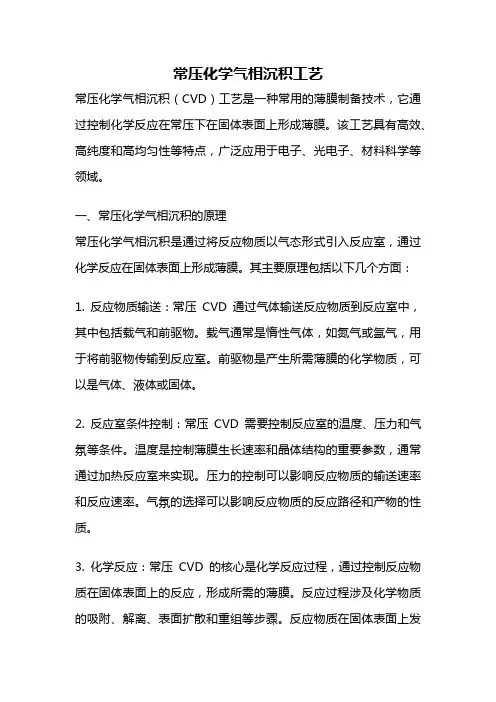

常压化学气相沉积工艺常压化学气相沉积（CVD）工艺是一种常用的薄膜制备技术，它通过控制化学反应在常压下在固体表面上形成薄膜。

该工艺具有高效、高纯度和高均匀性等特点，广泛应用于电子、光电子、材料科学等领域。

一、常压化学气相沉积的原理常压化学气相沉积是通过将反应物质以气态形式引入反应室，通过化学反应在固体表面上形成薄膜。

其主要原理包括以下几个方面：1. 反应物质输送：常压CVD通过气体输送反应物质到反应室中，其中包括载气和前驱物。

载气通常是惰性气体，如氮气或氩气，用于将前驱物传输到反应室。

前驱物是产生所需薄膜的化学物质，可以是气体、液体或固体。

2. 反应室条件控制：常压CVD需要控制反应室的温度、压力和气氛等条件。

温度是控制薄膜生长速率和晶体结构的重要参数，通常通过加热反应室来实现。

压力的控制可以影响反应物质的输送速率和反应速率。

气氛的选择可以影响反应物质的反应路径和产物的性质。

3. 化学反应：常压CVD的核心是化学反应过程，通过控制反应物质在固体表面上的反应，形成所需的薄膜。

反应过程涉及化学物质的吸附、解离、表面扩散和重组等步骤。

反应物质在固体表面上发生化学反应，形成薄膜的主要成分。

二、常压化学气相沉积的应用常压化学气相沉积工艺广泛应用于各个领域，具有以下几个重要应用：1. 薄膜制备：常压CVD可以制备各种功能薄膜，如金属薄膜、氧化物薄膜、碳纳米管等。

这些薄膜具有优良的电学、磁学、光学和力学性能，被广泛应用于各种电子器件、光电器件和传感器等领域。

2. 石墨烯制备：常压CVD是制备石墨烯的常用方法之一。

通过在金属衬底上沉积碳源物质，经过高温热解和表面扩散等过程，可以得到高质量的石墨烯薄膜。

石墨烯具有优异的导电性、机械性能和热导性能，被广泛应用于电子器件、能源存储和传感器等领域。

3. 纳米材料合成：常压CVD可以制备各种纳米材料，如纳米颗粒、纳米线和纳米薄膜等。

通过控制反应条件和前驱物的选择，可以得到具有不同形貌和尺寸的纳米材料。

化学气相沉积原理化学气相沉积（Chemical Vapor Deposition，CVD）是一种重要的化学气相沉积技术，广泛应用于材料科学和工程领域。

它通过在高温下使气态前体物质分解并沉积在基底表面上，从而形成薄膜、纳米颗粒或纳米线等结构。

这种方法具有高效、低成本、可控性强等优点，因此受到了广泛关注。

化学气相沉积的原理主要包括气态前体物质的分解和沉积过程。

首先，气态前体物质被输送到反应室中，在高温条件下发生热分解或光解反应，生成活性物种。

这些活性物种在基底表面发生化学反应，最终形成所需的沉积产物。

整个过程中，温度、压力、气体流速等参数对沉积产物的性质起着重要作用。

在化学气相沉积过程中，温度是一个至关重要的参数。

通常，高温有利于气态前体物质的分解，从而增加沉积速率和改善薄膜质量。

但是，过高的温度可能导致杂质的掺杂和晶粒的生长，影响薄膜的性能。

因此，合理控制沉积温度对于获得高质量的沉积产物至关重要。

除了温度，压力也是影响化学气相沉积的重要参数之一。

在高压条件下，气态前体物质的浓度增加，有利于沉积速率的提高。

但是，过高的压力可能导致气体的对流扩散受到限制，从而影响沉积产物的均匀性和致密性。

因此，合理控制沉积压力对于获得均匀致密的沉积产物至关重要。

此外，气体流速和反应时间等参数也对化学气相沉积过程起着重要作用。

合理控制这些参数，可以实现沉积产物的精确控制和优化，从而满足不同应用领域的需求。

总的来说，化学气相沉积技术具有很高的灵活性和可控性，可以制备多种材料和结构。

通过合理控制反应条件和参数，可以实现对沉积产物性质的精确调控，满足不同应用领域的需求。

因此，化学气相沉积技术在材料科学和工程领域具有广阔的应用前景。

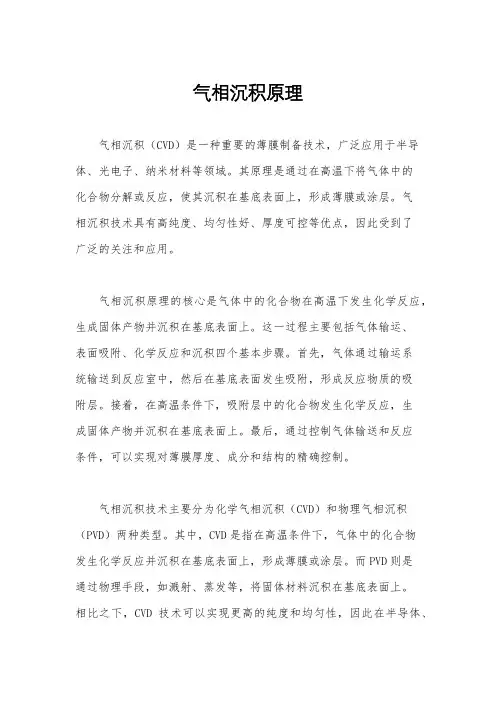

气相沉积原理气相沉积（CVD）是一种重要的薄膜制备技术，广泛应用于半导体、光电子、纳米材料等领域。

其原理是通过在高温下将气体中的化合物分解或反应，使其沉积在基底表面上，形成薄膜或涂层。

气相沉积技术具有高纯度、均匀性好、厚度可控等优点，因此受到了广泛的关注和应用。

气相沉积原理的核心是气体中的化合物在高温下发生化学反应，生成固体产物并沉积在基底表面上。

这一过程主要包括气体输运、表面吸附、化学反应和沉积四个基本步骤。

首先，气体通过输运系统输送到反应室中，然后在基底表面发生吸附，形成反应物质的吸附层。

接着，在高温条件下，吸附层中的化合物发生化学反应，生成固体产物并沉积在基底表面上。

最后，通过控制气体输送和反应条件，可以实现对薄膜厚度、成分和结构的精确控制。

气相沉积技术主要分为化学气相沉积（CVD）和物理气相沉积（PVD）两种类型。

其中，CVD是指在高温条件下，气体中的化合物发生化学反应并沉积在基底表面上，形成薄膜或涂层。

而PVD则是通过物理手段，如溅射、蒸发等，将固体材料沉积在基底表面上。

相比之下，CVD技术可以实现更高的纯度和均匀性，因此在半导体、光电子等领域得到了广泛的应用。

在实际应用中，气相沉积技术需要考虑多个因素，如反应气体的选择、反应温度、压力、基底表面状态等。

不同的反应条件会影响薄膜的成分、结构和性能，因此需要精确控制这些参数。

此外，还需要考虑反应室的设计、气体输送系统、基底表面处理等方面的问题，以确保薄膜的质量和稳定性。

总的来说，气相沉积技术是一种重要的薄膜制备技术，具有高纯度、均匀性好、厚度可控等优点，因此在半导体、光电子、纳米材料等领域得到了广泛的应用。

通过精确控制反应条件和参数，可以实现对薄膜的精确控制，满足不同领域的需求。

随着科学技术的不断发展，相信气相沉积技术在未来会有更广阔的应用前景。

化学气相沉积技术的研究与应用进展化学气相沉积技术（Chemical Vapor Deposition, CVD）是一种重要的化学气相沉积技术，它利用化学反应在固体表面生成薄膜或其他材料。

CVD技术已经在多个领域得到了广泛的应用，包括微电子、光电子、材料科学等。

本文将介绍化学气相沉积技术的基本原理、研究进展及应用，并对其未来发展做出展望。

一、基本原理化学气相沉积技术是一种利用气相中的化学物质在固体表面进行化学反应生成固体薄膜或其他材料的技术。

其基本原理是通过在反应室中将气相中的原料气体与衬底表面进行化学反应，生成所需的薄膜或涂层材料。

在这一过程中，需要控制气体的流动、温度、压力和反应条件等参数，以实现所需的沉积效果。

化学气相沉积技术广泛应用于材料科学领域，例如在半导体器件制造中，CVD技术被广泛用于生长硅薄膜、氧化层、金属多层膜等材料。

在光电子领域，CVD技术也被用于制备光学薄膜、光纤等材料。

CVD技术还可以用于生长碳纳米管、石墨烯等碳基材料的制备。

二、研究进展近年来，化学气相沉积技术在研究领域取得了许多重要进展。

一些新型CVD技术已经在材料制备、纳米器件生长等方面展现出了潜力和优势。

1. 低温CVD技术传统的CVD技术需要高温条件下进行反应，这限制了一些热敏感材料的应用。

近年来，研究人员开始开发低温CVD技术，以满足对低温条件下进行材料制备的需求。

低温CVD技术可以通过改变原料气体、反应条件或采用特殊催化剂等手段来实现，在生长高质量的薄膜材料的降低了工艺温度对材料的影响。

2. 原子层沉积（ALD）技术原子层沉积技术是一种高度精确的沉积技术，它可以在衬底表面上形成原子尺度的薄膜。

与传统的CVD技术相比，ALD技术可以实现更高的沉积精度和均匀性，因此被广泛应用于微电子器件的制备、纳米材料的生长等领域。

3. 气相硅烷化技术气相硅烷化技术是一种将硅源气体进行化学反应生成硅薄膜的CVD技术。

相比于传统的硅化物CVD技术，气相硅烷化技术可以在较低的温度下实现高质量的硅薄膜生长，同时可以降低对衬底材料的损伤，因此在太阳能电池、柔性电子等领域有广泛的应用前景。

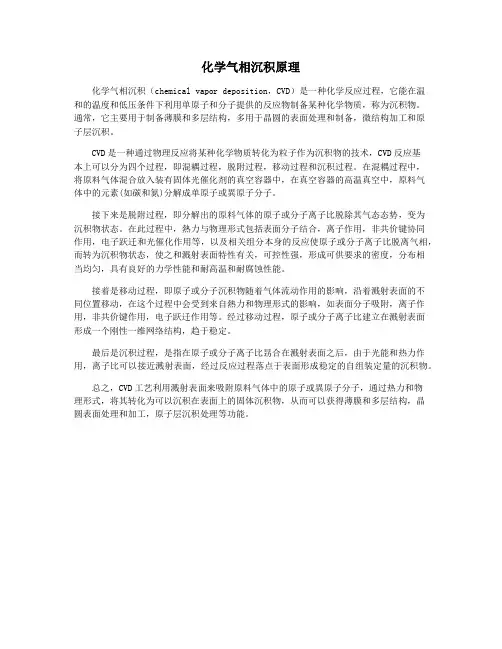

化学气相沉积原理化学气相沉积（chemical vapor deposition，CVD）是一种化学反应过程，它能在温和的温度和低压条件下利用单原子和分子提供的反应物制备某种化学物质，称为沉积物。

通常，它主要用于制备薄膜和多层结构，多用于晶圆的表面处理和制备，微结构加工和原子层沉积。

CVD是一种通过物理反应将某种化学物质转化为粒子作为沉积物的技术，CVD反应基本上可以分为四个过程，即混耦过程，脱附过程，移动过程和沉积过程。

在混耦过程中，将原料气体混合放入装有固体光催化剂的真空容器中，在真空容器的高温真空中，原料气体中的元素(如碳和氮)分解成单原子或異原子分子。

接下来是脱附过程，即分解出的原料气体的原子或分子离子比脱除其气态态势，变为沉积物状态。

在此过程中，熱力与物理形式包括表面分子结合，离子作用，非共价键协同作用，电子跃迁和光催化作用等，以及相关组分本身的反应使原子或分子离子比脱离气相，而转为沉积物状态，使之和溅射表面特性有关，可控性强，形成可供要求的密度，分布相当均匀，具有良好的力学性能和耐高温和耐腐蚀性能。

接着是移动过程，即原子或分子沉积物随着气体流动作用的影响，沿着溅射表面的不同位置移动，在这个过程中会受到来自熱力和物理形式的影响，如表面分子吸附，离子作用，非共价键作用，电子跃迁作用等。

经过移动过程，原子或分子离子比建立在溅射表面形成一个刚性一维网络结构，趋于稳定。

最后是沉积过程，是指在原子或分子离子比昮合在溅射表面之后，由于光能和热力作用，离子比可以接近溅射表面，经过反应过程落点于表面形成稳定的自组装定量的沉积物。

总之，CVD工艺利用溅射表面来吸附原料气体中的原子或異原子分子，通过热力和物理形式，将其转化为可以沉积在表面上的固体沉积物，从而可以获得薄膜和多层结构，晶圆表面处理和加工，原子层沉积处理等功能。

化学气相沉积1 前言化学气相沉积CVD(Chemical Vapor Deposition)是利用加热，等离子体激励或光辐射等方法，使气态或蒸汽状态的化学物质发生反应并以原子态沉积在置于适当位置的衬底上，从而形成所需要的固态薄膜或涂层的过程。

一般地说，化学气相沉积可以采用加热的方法获取活化能，这需要在较高的温度下进行；也可以采用等离子体激发或激光辐射等方法获取活化能，使沉积在较低的温度下进行。

另外，在工艺性质上，由于化学气相沉积是原子尺度内的粒子堆积，因而可以在很宽的范围内控制所制备薄膜的化学计量比；同时通过控制涂层化学成分的变化，可以制备梯度功能材料或得到多层涂层。

在工艺过程中，化学气相沉积常常在开放的非平衡状态下进行，根据耗散结构理论，利用化学气相沉积可以获得多种晶体结构。

在工艺材料上，化学气相沉积涵盖无机、有机金属及有机化合物，几乎可以制备所有的金属（包括碳和硅），非金属及其化合物（碳化物、氮化物、氧化物、金属间化合物等等）沉积层。

另外，由于气态原子或分子具有较大的转动动能，可以在深孔、阶梯、洼面或其他形状复杂的衬底及颗粒材料上进行沉积。

为使沉积层达到所需要的性能，对气相反应必须精确控制。

正是由于化学气相沉积在活化方式、涂层材料、涂层结构方面的多样性以及涂层纯度高工艺简单容易进行等一系列的特点，化学气相沉积成为一种非常灵活、应用极为广泛的工艺方法，可以用来制备各种涂层、粉末、纤维和成型元器件。

特别在半导体材料的生产方面，化学气相沉积的外延生长显示出与其他外延方法（如分子束外延、液相外延）无与伦比的优越性，即使在化学性质完全不同的衬底上，利用化学气相沉积也能产生出晶格常数与衬底匹配良好的外延薄膜。

此外，利用化学气相沉积还可生产耐磨、耐蚀、抗氧化、抗冲蚀等功能涂层。

在超大规模集成电路中很多薄膜都是采用CVD方法制备。

经过CVD 处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。

化学气相沉积1 前言化学气相沉积CVD(Chemical Vapor Deposition)是利用加热，等离子体激励或光辐射等方法，使气态或蒸汽状态的化学物质发生反应并以原子态沉积在置于适当位置的衬底上，从而形成所需要的固态薄膜或涂层的过程。

一般地说，化学气相沉积可以采用加热的方法获取活化能，这需要在较高的温度下进行；也可以采用等离子体激发或激光辐射等方法获取活化能，使沉积在较低的温度下进行。

另外，在工艺性质上，由于化学气相沉积是原子尺度内的粒子堆积，因而可以在很宽的范围内控制所制备薄膜的化学计量比；同时通过控制涂层化学成分的变化，可以制备梯度功能材料或得到多层涂层。

在工艺过程中，化学气相沉积常常在开放的非平衡状态下进行，根据耗散结构理论，利用化学气相沉积可以获得多种晶体结构。

在工艺材料上，化学气相沉积涵盖无机、有机金属及有机化合物，几乎可以制备所有的金属（包括碳和硅），非金属及其化合物（碳化物、氮化物、氧化物、金属间化合物等等）沉积层。

另外，由于气态原子或分子具有较大的转动动能，可以在深孔、阶梯、洼面或其他形状复杂的衬底及颗粒材料上进行沉积。

为使沉积层达到所需要的性能，对气相反应必须精确控制。

正是由于化学气相沉积在活化方式、涂层材料、涂层结构方面的多样性以及涂层纯度高工艺简单容易进行等一系列的特点，化学气相沉积成为一种非常灵活、应用极为广泛的工艺方法，可以用来制备各种涂层、粉末、纤维和成型元器件。

特别在半导体材料的生产方面，化学气相沉积的外延生长显示出与其他外延方法（如分子束外延、液相外延）无与伦比的优越性，即使在化学性质完全不同的衬底上，利用化学气相沉积也能产生出晶格常数与衬底匹配良好的外延薄膜。

此外，利用化学气相沉积还可生产耐磨、耐蚀、抗氧化、抗冲蚀等功能涂层。

在超大规模集成电路中很多薄膜都是采用CVD方法制备。

经过CVD 处理后，表面处理膜密着性约提高30%，防止高强力钢的弯曲，拉伸等成形时产生的刮痕。

化学气相沉积原理
化学气相沉积（Chemical Vapor Deposition，CVD）是一种常
用的材料制备技术，其原理是通过将气体反应物置于高温环境下，使其在表面反应生成固态材料。

CVD的过程涉及到气体
扩散、表面反应和固态生长等多个步骤。

在CVD中，首先将所需的气体反应物通过气流输送至反应室中，然后将反应室加热到目标温度。

在反应室内，反应物的分子与载气中的粒子发生碰撞，导致反应物分子的分解或活化。

这些反应物活化的分子会选择性地吸附在基底表面，形成化学键以及化学吸附物。

接着，这些已吸附的物质会发生进一步反应，形成稳定的凝聚相物质。

该物质会在基底表面上逐渐堆积，形成所需的薄膜或涂层。

CVD的反应条件包括反应温度、反应压力和反应时间等。

反
应温度是一个关键参数，因为在高温下，反应物分子能够较容易地分解活化，并在基底表面上扩散和反应。

同时，较高的反应温度有助于提高物质的扩散速率，促进薄膜的均匀生长。

反应压力也会影响反应物质的扩散速率和反应速率，较高的反应压力有助于增加分子的碰撞频率，从而加快反应速率。

然而，过高的压力也可能导致过度的分子碰撞，造成不理想的薄膜形成。

反应时间也是一个重要参数，它决定了反应物质与基底的反应程度和薄膜的厚度。

CVD技术可以用于合成各种不同材料的薄膜或涂层，例如金
属薄膜、陶瓷涂层以及半导体材料等。

通过调节反应条件和反应物组成，可以实现对薄膜的性质和组成的控制。

CVD具有
高生长速率、较高的物质利用率以及较好的薄膜均匀性等优点，因此被广泛应用于微电子、材料科学和表面工程等领域。

化学气相沉积法原理
化学气相沉积法（Chemical Vapor Deposition，CVD）是一种常用的薄膜制备技术，它利用气相反应在基底表面沉积出所需的薄膜。

该技术广泛应用于半导体、光电子、材料科学等领域。

CVD技术的原理是将反应气体通过加热或等离子体激发后，使其在基底表面发生化学反应，生成所需的薄膜。

反应气体可以是单一的化合物，也可以是多种化合物的混合物。

在反应过程中，反应气体分子会在基底表面吸附，然后发生化学反应，生成固态产物并释放出反应气体。

这些产物会在基底表面沉积，形成所需的薄膜。

CVD技术的反应条件包括反应气体的种类和流量、反应温度、反应压力等。

反应气体的种类和流量决定了反应物的浓度和反应速率，反应温度和压力则影响反应的热力学和动力学条件。

在反应过程中，反应气体的流量和温度需要精确控制，以保证反应的稳定性和薄膜的质量。

CVD技术的优点是可以制备高质量、均匀、厚度可控的薄膜，同时可以制备出复杂的结构和多层膜。

此外，CVD技术还可以在大面积基底上进行，适用于工业化生产。

但是，CVD技术也存在一些缺点，如反应条件复杂、设备成本高、反应产物易受污染等。

CVD技术是一种重要的薄膜制备技术，具有广泛的应用前景。

随着科技的不断发展，CVD技术将会得到更加广泛的应用和发展。
