制氢锅炉循环热水泵密封故障分析及改进联合六车间制氢装置李向明二00二年五月锅炉循环热水泵密封故障分析及改进摘要介绍锅炉循环热水泵密封特性,结构型式,故障分析及改进,应用状况。
关键词循环热水泵故障分析改进茂石化股份XXX炼油厂联合六车间制氢装置锅炉循环热水泵,1982年9月运行以来,一直存在着密封易泄漏故障。
现将近年来,对其密封的改进予以总结。
1基本情况制氢装置共有六台锅炉循环热水泵(100R-37),为单级单吸悬壁式,泵的入口为水平轴线方向,泵的出口为垂直向上方向。
采用浮环外加填料密封。
其结构包括浮动环、浮动套、支承弹簧、泄压环、轴套、密封盖(辅助支承)、衬套(辅助支承衬套)、密封体、卸压孔、填料、填料压盖等组成,见图1。
在密封室外面有冷却腔通入无盐水进行冷却。
在密封室外端设有一个卸压孔,卸压孔泄出的液体86年前是送回泵入口的,后改送到除氧槽作锅炉水重复利用。
在使用过程中,该密封经常泄漏,有时修好一台,另一台又漏;有时更换填料或浮动环仅几天后就泄漏,给安全生产带来严重威胁。
2000年7月,我们将其中四台泵进行更新,并把密封改为机械密封。
2故障分析及改进(1)辅助支承套间隙过大,达1.25mm,它相当于一个密封减压底套,间隙过大,其节流效果差,不能有效封住液体。
我们参照离心泵底套间隙,选取为0.5mm,以提高其节流效果。
(2)泄压管接得不合适。
以前将卸压孔的液体直接接入入口管,由于入口压力高达2.2Mpa,经过观察,泄漏无法流动,液体无法从卸压孔流出,根本不能使密封缝隙起到节流作用。
后来我们将卸压管接至除氧槽,既保证了卸压孔畅通,又回收了锅炉水。
(3)油浸石棉填料耐磨性能差。
后来改用柔性石墨填充填料,这种新型填料具有良好的自润滑性、导热性及耐磨性,对于接触部位轴套磨损小,启动扭矩小。
(4)高温锅炉水对铝垫的侵蚀,造成介质沿轴套泄漏及大盖泄漏的主要原因。
后来我们将大盖及轴套内铝垫改为高温石棉垫。
经过上述改进,浮动环密封泄漏次数大为减少,但还是不理想。
浅析热力发电厂水泵密封装置的改造【摘要】本文主要介绍了水泵密封装置的改造,我国可解决国外经验用填料枪注射软填料来代替水泵用的盘根。
【关键词】水泵改造软填料水泵作为一种转动机械,转轴与泵壳之间必然留有间隙,为了防止液体流出泵外或空气漏入泵内(入口为真空情况),一般在轴与泵壳之间设有轴密封装置。
近年来由于高温高压泵的不断发展,密封问题已经成为影响泵安全工作的重要因素之一。
目前所采用的轴封装置一般有以下几种形式:填料密封、机械密封,迷宫式密封、浮动环密封,而对于众多火力发电厂中的低压水泵,一般采用软填料密封。
多用石棉、碳素纤维、聚四氟乙烯树脂等材料编织成方形或圆形。
软填料密封具有用途广、价格便宜等特点。
加软填料的水泵平时如渗漏,一般采用紧盘压盖的方法。
如果无效,就必须停泵重新换填料。
而软填料使用周期一般较短,且对轴套的磨损较大,这就使得平时的维护量增大,而且不经济。
现阶段能否用其它方法代替盘根的使用呢?借鉴国外的经验并结合中国火电厂的实际,可用填料枪注射软填料的方法来代替盘根的使用。
填料枪注射软填料的原理就是把泥状的软填料用较高的压力注射入水泵的填料室,从而代替呈绳状的盘根。
填料室的其它部件保持不变。
1.改造步骤由于现阶段火电厂的低压水泵多用盘根密封,这就面临一个如何在原有基础上进行改造的问题,根据经验,现归纳如下。
1.1清理填料室改造前彻底清理好水泵原有的填料室,不允许有任何杂质和污垢。
如有水封圈,可弃之不用。
此项工作必须揭盖进行,为了节省工时和材料,最好在水泵大修时进行。
这样可使大修和改造同步。
1.2水泵盖钻孔为了注射填料,必须在盖上加装注射孔接头。
接头需专门加工,其螺纹需与填料枪接头相配合,并要加工接头压盖,对于有水封口的水泵,可以拆除水封管,直接在水封口上钻孔和攻丝。
1.3加盘根为了防止填料外漏和内漏,需在填料室前后两端各加装一圈盘根,可以加碳素纤维盘根或聚四氟乙烯盘根。
由于是揭盖后加盘根,因此加盘根时必须注意间隙配合要紧密。
热力发电厂水泵密封装置的改造热力发电厂中的水泵是重要的工业设备,其密封装置的性能直接影响到整个水处理系统的运行效率和成本。
目前,一些热力发电厂的水泵密封装置存在一些问题,如泄漏、损耗和维护困难等,对水处理系统的正常运行造成了一定的影响。
为了解决这些问题,热力发电厂需要进行水泵密封装置的改造。
问题分析泄漏由于水泵密封装置工作时处于高速摩擦状态,很容易产生泄漏,这不仅浪费了水资源,还对设备和设施造成了腐蚀和损坏。
损耗密封装置的不良品质、使用寿命短、材料质量等问题,导致了水泵的使用成本上升。
另外,密封装置的密封性能差,也会导致泵的水量、压力下降,这直接影响到水泵的效率和水处理过程中的生产率。
维护困难由于水泵密封装置需要长期运作,其材料和结构均为高强度和高耐腐蚀性材料,同样的,其维护也相对较困难,在维护时难以达到对泵进行全面检修,更换密封和机械吸附的磨损所需的零部件,这样就会导致水泵普遍存在泄漏、耗能问题。
改造方案针对上述问题,推出以下改造方案:1. 采用新材料制造密封装置在制造密封装置时采用新材料,如优质陶瓷、高聚物等,其密封性能和耐用性比传统材料更佳。
通过使用这些材料,可以显著减少泄漏的发生,降低维护成本,并提高水泵的效率和生产率。
2. 采用先进的跟踪与监控系统对于一些特定的水泵密封装置,可以采用新型的跟踪与监控系统追踪密封装置的工作状态,包括密封性能和耐用性,确保水泵的正常运行。
3. 加强维护增加泵房的维护保养设备和人员,采取定期检测和维护的方式,及时发现并解决密封装置故障、磨损或其他问题,延长泵的使用寿命,降低维护成本。
另外,通过合理设计泵房维护区域,可以降低维护难度。
预期效果改造后,水泵密封装置的泄漏、损耗和维护成本将得到显著降低。
另外,采用先进的跟踪与监控系统对密封装置进行监测和保养,有助于提高水泵的效率和生产率,有效降低水处理成本。
同时,加强维护,延长泵的使用寿命,也能在一定程度上延长使用期限,减少更换的频率。
水泵轴封形式的改造实践一、前言由于对水泵近乎零泄漏量的要求及水泵所输送介质的不同,将水泵原有的填料密封结构改造为机械密封结构的要求日益增多。
但在轴封形式改造中如何尽可能不改变水泵原有外形安装尺寸,有效利用原有零部件,提高用户在使用同一台泵更换不同密封形式时的可操作性,却一直是困扰水泵设计者的一大问题。
下面就在日常工作中解决这方面问题的经验与大家分享,希望能对大家有所帮助。
二、轴封改造的设计要点笔者曾多次将不同类型离心泵的轴封,从原有的填料密封结构改造为机械密封结构,降低了水泵的泄漏量,并通过试制证实了方案的可行性。
填料密封和机械密封对水泵的轴套、密封压盖、泵盖等尺寸和材质等方面均有不同的要求,因此在改造前一定要做好充分的准备工作。
(1)确定机械密封型号及落实其安装尺寸要想让机械密封在泵内正常有效地工作,必须给它一个合适的使其正常、高效运行的环境。
因此改造设计前必须做到:1)要详细了解水泵输送介质的物理、化学特性,也就是了解机械密封的工作环境。
这对于选择机械密封各零部件材质非常重要。
如果提供的工作环境有误,会严重影响机械密封的使用寿命。
2)了解水泵的最大工作压力,即确定机械密封的可能工作压力。
机械密封都有自己的压力使用范围,超出压力范围使用,机械密封的寿命将大大缩短。
根据以上信息,与机械密封生产厂家充分沟通,从而选择合适的机械密封,确定其型号、安装尺寸及长期有效运行的条件。
(2)了解原有相关零件的安装尺寸和加工精度要求以确定零件是否需要重新设计。
1)要看泵盖上原安装填料的空腔尺寸和加工精度能否满足安装机械密封的要求。
一般情况下,填料密封与机械密封要求的空腔尺寸有差异,而且机械密封比填料密封对泵盖、密封压盖、轴套等的加工精度要求要高。
为保证机械密封不泄漏,机封压盖与泵盖之间安装O形密封圈,且连接螺栓承受的预紧力要大而且相对均匀,所以螺栓条数要比填料密封多,泵盖、密封压盖和轴套等均需重新设计,其余零部件可以与填料密封通用。

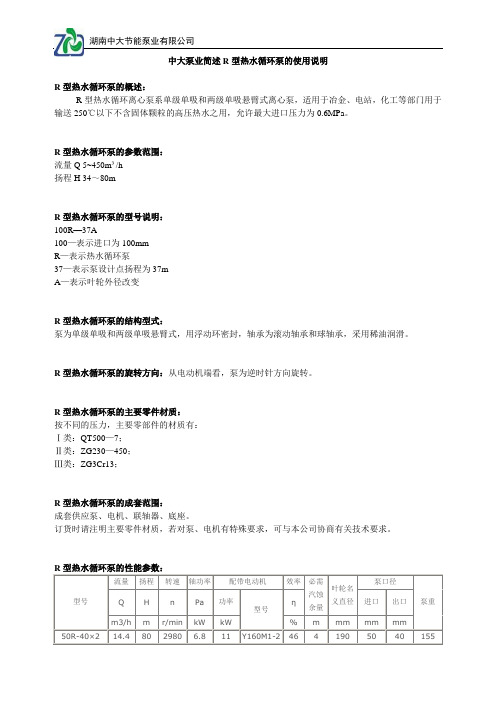

中大泵业简述R型热水循环泵的使用说明
