模板连接孔定位孔加工试题库(二)概要

模 具 制 造 工一、判断题（下列判断正确的请在括号内打“√”，错误的打“X ”。

每题1分，共28分）1、轴测图是一种立体图，因此能同时反映物体的长、宽、高三个方向的形状。

（ ）2、正等测是用斜投影法，物体正放而得到的立体图 （ ）3、物体上相互平行的线段，它们的轴测投影也一定相互平行 （ ）4、逆时针方向旋进的螺纹称为左旋螺纹。

（ ）5、螺纹标记格式包括螺纹代号—公差带代号—旋合长度。

（ ）6、零件图的尺寸标注应做到正确、完整、清晰、合理。

（ ）7、装配图上的零件序号必须按顺时针并沿垂直方向整齐排列。

（ ）8、在机械制造中，零件的形状和位置误差是不可避免的。

（ ）9、在一般的情况下，对同一被测要素位置公差值因于形状公差值。

（ ）10、 孔、轴加工后出现间隙的配合，称为间隙配合。

（ ）11、 最大极限尺寸一定大于基本尺寸。

（ ）12、 )(740034.0009.0++Φm 的标准公差值为+0.025 （ ）13、 平面度误差包含了直线度误差。

（ ）14、 零件的表面粗糙度数值越小，越易于加工。

（ ）15、 在标准公差等级中，IT2比IT8公差值小，尺寸精度高。

（ ）16、 粗加工时，应先用较大的前角和后角。

（ ）17、 磨削硬度高的应先用软砂轮，粒度为粗粒度。

（ ）18、 运用误差转移和变形转移法减少加工误差在实质上并无区别。

（ ）19、 夹紧力的作用点应尽可能远离工件的加工表面，以免影响加工。

（ ）20、 固定钻套对钻模板的配合，一般采用H7/6n 。

（ ）21、 工艺夹头试用与加工细长圆柱形凸模。

（ ）22、 对压印锉修凹模的工作刃口表面粗糙度应控制在 以下。

（ ）23、 仿形铣削用的靠模形状与铣削型面的形状相同。

（ ）24、 电火花线切割加工过程，就是利用细小的切割折线向直线段逼近的过程。

（ ）25、 成型模削就是利用与工件型面相吻的砂轮对模具零件作精加工的方法。

模具试题答案及解析一、单项选择题（每题2分，共20分）1. 模具设计中，以下哪个因素对模具的寿命影响最大？A. 材料选择B. 加工精度C. 模具结构设计D. 模具维护答案：C解析：模具结构设计是影响模具寿命的最主要因素，合理的结构设计可以提高模具的耐用性和可靠性，减少磨损和故障。

2. 冷冲压模具中，以下哪个部件是用于引导材料进入模具？A. 导柱B. 导套C. 导板答案：C解析：导板是冷冲压模具中用于引导材料进入模具的部件，确保材料正确定位和成型。

3. 注塑模具中，以下哪个部件是用于控制塑料流动方向的？A. 浇口B. 冷却系统C. 顶针D. 滑块答案：A解析：浇口是注塑模具中用于控制塑料流动方向的部件，它决定了塑料充填模具的路径和速度。

4. 在模具制造中，以下哪种加工方法适用于加工硬质合金材料？A. 车削C. 磨削D. 电火花加工答案：D解析：电火花加工是一种非接触式加工方法，适用于加工硬质合金等难以用传统机械加工方法加工的材料。

5. 以下哪种热处理方法可以提高模具的硬度和耐磨性？A. 退火B. 正火C. 淬火D. 回火答案：C解析：淬火是一种热处理方法，通过快速冷却使材料表面形成马氏体，从而提高硬度和耐磨性。

6. 在模具设计中，以下哪个参数是影响模具强度的关键因素？A. 材料的弹性模量B. 材料的屈服强度C. 模具的几何尺寸D. 模具的工作温度答案：B解析：材料的屈服强度是影响模具强度的关键因素，它决定了模具在受到外力作用时的变形和破坏能力。

7. 以下哪种模具适用于生产大型塑料制品？A. 压缩模具B. 注塑模具C. 传递模具D. 热流道模具答案：B解析：注塑模具适用于生产大型塑料制品，因为它可以快速、高效地生产出形状复杂的制品。

8. 在模具制造中，以下哪种测量方法可以用于检测模具表面的粗糙度？A. 三坐标测量B. 激光扫描C. 粗糙度仪D. 硬度计答案：C解析：粗糙度仪是一种专门用于检测模具表面粗糙度的测量工具，可以准确测量表面的微观不平度。

（精华版）国家开放大学电大专科《机械制造基础》形考任务2试题及答案(精华版)国家开放大学电大专科《机械制造基础》形考任务2试题及答案盗传必究形考任务二一、填空题题目1根据孔、轴公差带之间的关系，配合分为三大类，即间隙配合、过盈配合和过渡配合。

题目2基本偏差是用来确定公差带相对于零线的位置的。

题目3公差与配合的选择内容包括选择基准制、公差等级和配合种类三个方面。

题目4形位公差带具有形状、大小、方向和位置四要素。

题目5位置公差可分为定向公差、定位公差和跳动公差三类。

题目6形位公差带的位置有固定和浮动两种。

题目7跳动公差分为圆跳动公差和全跳动公差两种。

题目8Ra值越大，零件表面越粗糙。

题目9测量表面粗糙度轮廓时，应把测量限制在一段足够短的长度上，这段长度称为取样长度。

题目10表面粗糙度的检测方法主要有比较法、光切法、针触法和干涉法。

二、是非判断题题目11从制造角度讲，基孔制的特点就是先加工孔，基轴制的特点就是先加工轴。

（）选择一项：错题目12过渡配合的孔、轴公差带一定互相交叠。

（）选择一项：对题目13实际尺寸较大的孔与实际尺寸较小的轴相装配，就形成间隙配合。

（）选择一项：错题目14基孔制配合要求孔的精度高，基轴制配合要求轴的精度高。

（）选择一项：错题目15基本尺寸就是要求加工时要达到的尺寸。

（）选择一项：错题目16孔的实际尺寸大于轴的实际尺寸就是间隙配合。

（）选择一项：错题目17基本偏差是用来确定公差带大小的。

（）错题目18Ф30f5、Ф30f7、Ф30f8的上偏差是相同的。

（）选择一项：对题目19配合公差总是大于孔或轴的尺寸公差。

（）选择一项：对题目20按同一公差要求加工的同一批轴，其作用尺寸不完全相同。

（）选择一项：对题目21公差值可以是正的或是负的。

（）选择一项：错题目22为了实现互换性，零件的公差规定得越小越好。

（）选择一项：错题目23公差通常为正，在个别情况下也可以为负。

（）选择一项：错题目24图纸上没有标注公差的尺寸就是自由尺寸，没有公差要求。

一、选择题CBCBD ADCBA AADCA二、填空题（每题2分，共20分)1、冷冲模模架是由上模座、下模座、导柱、导套组成。

2、当工序基准与设计基准不重合时，工序尺寸及其上下偏差是通过工艺尺寸链的换算来确定的。

3、模具加工中，工艺装备的选择是指机床夹具、刀具、量具和检具的选择。

4、塑性材料在较低的速度下切削时表面上易形成鳞刺。

5、数控加工工艺路线设计中划分工序按照所用刀具应遵循少换刀的原则。

6、在仿形铣削之前，应先做好准备工作，包括制作靠模、仿形触头和铣刀等，然后才能进行仿形加工。

7、成形磨削的方法有两种：成形砂轮磨削和夹具磨削法。

8、在模具精加工制造中，一般以夹具磨削法为主，以成形砂轮磨削法为辅。

9、磨料的选择主要有磨料的种类和粒度。

10、凸凹模在使用过程中将产生工作应力，所以工作一段时间后应该及时卸下对其进行消除应力处理，如低温回火、时效处理等。

三、判断题（正确的打“√”，错误的打“×”。

每小题1分，共10分）1、采用成形磨削加工，是将被磨削的成形表面划分成若干个单一的平面和圆柱面等简单形状，然后逐段进行磨削的加工。

（√）2、模具零件的加工中常采用查表修正法确定工序的基本余量。

（√）3、仿形铣削时，为了能加工出型腔的全部形状，铣刀端部的圆弧半径必须大于被加工表面凹入内圆弧的最小半径。

（×）4、机械加工的最初工序只能用工件毛坯上未经加工的表面做定位基准，这种定位基准称为粗基准，粗基准一般只能使用一次。

（√）5、零件结构的工艺性分析中，当同一方向有多处凸台时，各凸台的表面可以有高有低，不影响加工的工艺性。

（×）6、光整加工可以修正零件的几何形状误差和相互位置误差。

（×）7、对于孔系的加工，一般是在坐标镗床或坐标磨床上加工。

（√）8、模具零件的加工，从毛坯到成品所有的加工工序都应该在数控机床上完成。

（×）9、仿形触头的倾斜角应大于靠模工作面上的最小倾斜角。

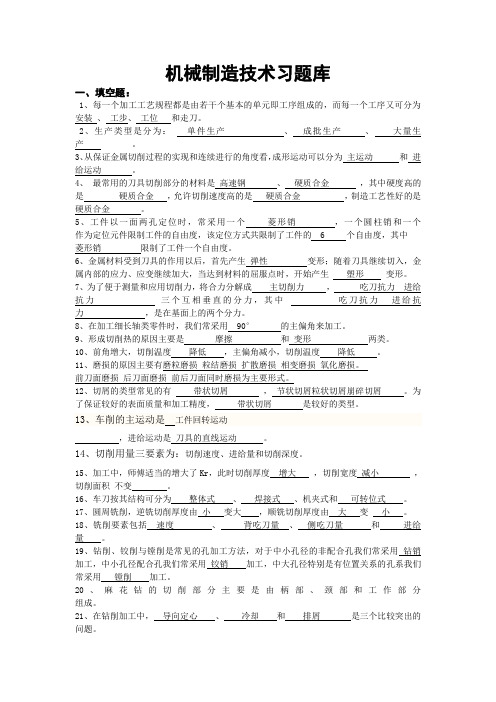

机械制造技术习题库一、填空题：1、每一个加工工艺规程都是由若干个基本的单元即工序组成的，而每一个工序又可分为安装、工步、工位和走刀。

2、生产类型是分为：单件生产、成批生产、大量生产。

3、从保证金属切削过程的实现和连续进行的角度看，成形运动可以分为主运动和进给运动。

4、最常用的刀具切削部分的材料是高速钢、硬质合金，其中硬度高的是硬质合金，允许切削速度高的是硬质合金，制造工艺性好的是硬质合金。

5、工件以一面两孔定位时，常采用一个菱形销，一个圆柱销和一个作为定位元件限制工件的自由度，该定位方式共限制了工件的 6 个自由度，其中菱形销限制了工件一个自由度。

6、金属材料受到刀具的作用以后，首先产生弹性变形；随着刀具继续切入，金属内部的应力、应变继续加大，当达到材料的屈服点时，开始产生塑形变形。

7、为了便于测量和应用切削力，将合力分解成主切削力，吃刀抗力进给抗力三个互相垂直的分力，其中吃刀抗力进给抗力，是在基面上的两个分力。

8、在加工细长轴类零件时，我们常采用 90°的主偏角来加工。

9、形成切削热的原因主要是摩擦和变形两类。

10、前角增大，切削温度降低，主偏角减小，切削温度降低。

11、磨损的原因主要有磨粒磨损粒结磨损扩散磨损相变磨损氧化磨损。

前刀面磨损后刀面磨损前后刀面同时磨损为主要形式。

12、切屑的类型常见的有带状切屑，节状切屑粒状切屑崩碎切屑。

为了保证较好的表面质量和加工精度，带状切屑是较好的类型。

，进给运动是刀具的直线运动。

14、切削用量三要素为：切削速度、进给量和切削深度。

15、加工中，师傅适当的增大了Kr，此时切削厚度增大，切削宽度减小，切削面积不变。

16、车刀按其结构可分为整体式、焊接式、机夹式和可转位式。

17、圆周铣削，逆铣切削厚度由小变大，顺铣切削厚度由大变小。

18、铣削要素包括速度、背吃刀量、侧吃刀量和进给量。

19、钻削、铰削与镗削是常见的孔加工方法，对于中小孔径的非配合孔我们常采用钻销加工，中小孔径配合孔我们常采用铰销加工，中大孔径特别是有位置关系的孔系我们常采用镗削加工。

模板工培训试题（答案）单位：_某某某队_____ 姓名：__某某某______ 得分：________一、填空题2、模板分为底模、侧模、端模和内模四部分。

3、制梁场根据承担的制梁任务、工期要求及台位数量，决定制作32米底模板 9 套，24米底模板 1 套。

4、模板的拆除顺序为：第一步：内外模连接，第二步：拆除内模，第三步：拆除端模，最后拆除外模。

5、整体式内模拆叠分 3 次进行，两侧翼板部、底部拐角部位模板，均为接，可以进行该部位的折叠合伸展。

6、内模系统：内膜系统由走行机构、液压系统、内模板、3 部分组成。

二、判断题1、模板分为底模、端模和内模及走行机构四部分。

（×）2、铺设地模、不用设置反拱。

（×）3、模板总长制作允许误差为15mm。

（×）4、侧模板整体拖拉时，模板周围不允许站人。

（∨）5、模板面板在使用后应防护。

外侧面应及时喷涂或刷漆防护。

（×）6、当梁体混凝土强度达到设计强度的30%，便可拆除外膜。

（×）7、侧模板与底模连接处圆弧过渡段采用特制的密封橡胶垫，防止漏浆。

（×）8、模板的维修与加固不能改变结构尺寸，若是焊接作业时应采取有效措施防止过大的焊接变形。

（×）9、内侧模板使用时不必要派人检查、记录内模的使用情况。

（×）10、梁体的全长为31.5米。

（×）三、问答题。

1、模板分为哪几部分？答：模板分为底模、侧模、端模和内模。

2、简述模板拆模顺序、及注意事项。

答：（1）拆除内外模连接件。

（2）拆除内模。

（3）拆除端模。

(4) 最后拆除外模。

3、在侧模板的滑移过程中应注意那些安全问题？答：周围不要站人，大风天不得滑移。

四、论述题。

谈谈你对模板拼装及滑移施工的看法和建议。

顶滑移梁施工培训试题（答案）单位：_某某某队_____ 姓名：__某某某______ 得分：________一、填空题1、顶落梁时，让一端两台千金顶串联均匀受力、从而保证四点在同一平面内，千斤顶受力大小油压表来放应，只需控制四台千斤顶的油压表读数一致即可满足四支点均匀受力的要求。

模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示( )。

A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是( )。

A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作,其中符合单分型面注射模的动作过程为( )。

A、模具锁紧--注射--开模--拉出凝料--推出塑件和凝料B、注射--模具锁紧--拉出凝料--推出塑件和凝料--开模C、模具锁紧--注射--开模--推出塑件和凝料--拉出凝料D、开模--注射--模具锁紧--拉出凝料--推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了( )。

A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为( )。

A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图( )表示。

B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的( )一致。

A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后( )不同而引起。

A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。

使用塞尺时,( )描述是不正确的。

A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的( )决定从动件预定的运动规律。

A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中,主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为( )。

判断题（）零件实际大小与图形的大小及准确程度有关。

×判断题（）游标卡尺尺身和游标上的刻线间距都是l mm。

×判断题（）在薄板上钻孔时, 可直接使用普通麻花钻。

×判断题（）游标卡尺是一种常用量具, 能测量各种不同精度要求的零件。

×判断题（）钻精孔的钻头, 其刃倾角为零度×判断题（）千分尺活动套管转一周, 测微螺杆就移动lmm。

×判断题（）钻孔属粗加工。

√判断题（）千分尺上的棘轮, 其作用是限制测量力的大小。

√判断题（）钻小孔时, 因钻头直径径小, 强度低, 容易折断, 钻头转速要比较低。

×判断题（）在台虎钳上强力作业时, 应尽量使作用力朝向固定钳身。

√判断题（）钻头直径愈小, 螺旋角愈大。

×判断题（）标准麻花钻的横刃斜角ψ=50°-55°。

√判断题（）钻床的一级保养, 以操作者为主, 维修人员配合。

√判断题（）切削用量是切削速度、进给量和背吃刀量的总称。

√判断题（）钻削速度是指每分钟钻头的转数。

×判断题（）钻心就是指钻头直径。

×判断题（）刃磨钻头的砂轮, 其硬度为中软级。

√判断题（）柱形锪钻外圆上的切削刃为主切削刃, 起主要切削作用。

×判断题（）在钻头后面开分屑槽, 可改变钻头后角的大小。

×判断题（）机铰结束后, 应先停机再退刀。

×判断题（）铰孔时, 铰削余量愈小, 铰后的表面愈光洁。

×判断题（）绘制图样时, 图纸的幅面大小可任意规定。

×判断题（）带有圆弧刃的标准群钻, 孔底切削出一道圆环肋与棱边能共同起稳定钻头方向的作用。

√判断题（）正投影能如实地反映物体的形状和大小。

√判断题（）钻头主切削刃上的后角, 边缘处最大愈近中心则愈小。

×判断题（）剖面图有移出剖面和重合剖面两种形式。

√判断题（）钻头直径愈大, 螺旋角愈大。

√判断题（）液体沸腾时保持不变的温度, 叫沸点。

模具零件的机械加工一、填空题1．构成导柱和导套的基本表面，都是回转体表面，按照它们的结构尺寸和设计要求，可以直接选用适当尺寸的作坯料。

2．导柱外圆常用的加工方法有、、及等。

3．对有色金属材料的外圆的精加工，不宜采用精磨，原因是、，影响加工质量。

4．在导柱的加工过程中，外圆柱面的车削和磨削都足以两端的中心孔定位，这样可使外圆柱面的基准与基准重合。

5．导柱在热处理后修正中心孔，目的在于过程中可能产生的变形和其它缺陷，获得精确定位，保证形状和位置精度要求。

6．修正中心孔可以采用、和等方法，可以在、或专用机床上进行。

7．用研磨法修正中心孔，是用代替，在被研磨的中心孔表面加研磨剂进行研磨。

8．研磨导套常出现的缺陷是。

9．外圆表面磨削的方法有和。

10．拉孔是用拉刀加工工件内表面的高效率的精加工方法。

拉孔精度一般为，粗糙度为。

11．模座加工主要是加工和加工。

为了使加工方便和易于保证加工技术要求，在各工艺阶段应先，再以定位加工。

12．平面的加工方法主要有、、、、和等。

13．冷冲模主要零件的机械加工，除普通的车、铣、刨、磨削等一般切削加工之外，还常常使用和加工。

14．单型孔凹模上的孔在热处理前可采用、等方法进行粗加工和半精加工，热处理后在上精加工。

15．压印锉修是利用的凸模、凹模或另外制造的工艺冲头作为，垂直放置在——的对应刃口或工件上，施以压力，以压印基准件的切削与挤压作用，在工件上压出印痕，再按此印痕修整而作出刃口或工件。

16．采用压印锉修加工的凸模在压印前应经过加工，沿刃口轮廓留0.2mm左右的单面加工余量，余量厚度应尽量，以防压印时产生偏斜。

17．压印加工可在和压印机上进行。

18．刨模机床主要用于加工的凸模和冲头等零件。

19．采用成形刨加工时，凸模根部应设计成形，而凸模的安装配合部分则可设计成或。

20．在模具制造中，成形磨削可对热处理淬硬后的或进行精加工，因此可消除对模具精度的影响。

21．修整成型砂轮的方法有两种：用、用修整成型砂轮。

模修工基础理论考试题一、填空题（每空0.5分，共计30分）1、冲压模具根据不同角度有不同的分类，从冲压工艺性质分类一般可分为：（冲裁模）、（拉延模）、（弯曲模）、（成形模）。

2、冲裁是（切断）、（落料）、（冲孔）、（修边）、（剖切）、（切口）等工序的总称（要求答上四个工序名称即可），冲裁属于（分离）基本工序。

3、冲裁时板料的变形过程可分为三个阶段：（弹性变形）阶段、（塑性变形）阶段、（剪裂）阶段。

4、普通冲裁件的断面主要由以下几部分组成：（塌角带）、（光亮带）、（断裂带）、（毛刺）。

5、压弯件弯曲时，毛坯断面外层被（拉伸），内层被（压缩），其应变由外层的拉应变逐渐过渡到内层的压应变，其中中间部分应变为0的分界层，我们称之为（中性层）。

6、板料弯曲时毛刺会引起应力集中而使制件开裂，所以应把有毛刺的一边放在压弯的（内）侧。

7、大型薄板拉延模多属于覆盖件拉延，这种拉延一般分为三种形式：（单动）拉延、（双动）拉延、（三动）拉延。

8、拉延模的凸模及凹模都要带有（出气（排气））孔，防止拉延件鼓起或顶瘪。

9、将圆金属板毛坯拉伸加工成圆筒件的过程中，筒壁部分承受（拉）应力。

10、模具拉深过程中，采用压边圈（或叫压料圈）的主要目的是（防止制件起皱）。

11、25公斤以上的模具镶块应使用(起重)孔或(起重螺纹)孔。

12、配合的三种形式有：（间隙）配合、（过盈）配合、（过渡）配合。

冲模导柱和导套的配合形式属于（基孔制间隙）配合。

13、压力机中有单点、双点、四点之分。

单点、双点、四点是指压力机具有（连杆或曲柄）数量而言14、曲柄压力机的公称压力是指（滑块距离下死点某一特定值）时压力机允许的最大作用力。

15、选择冲裁设备吨位的主要依据是（最大冲裁力）。

16、作为冲压件用板料，不但要求有一定的强度，而且为了易于冲压加工还要求有良好的（塑性）。

17、评定冲压板料基本性能的参数及符号有：（屈服强度）、（抗拉强度）、（延伸率）、（r值厚向异性指数）、（n值应变强化指数）、（表面粗糙度）（答对三个即可）。
