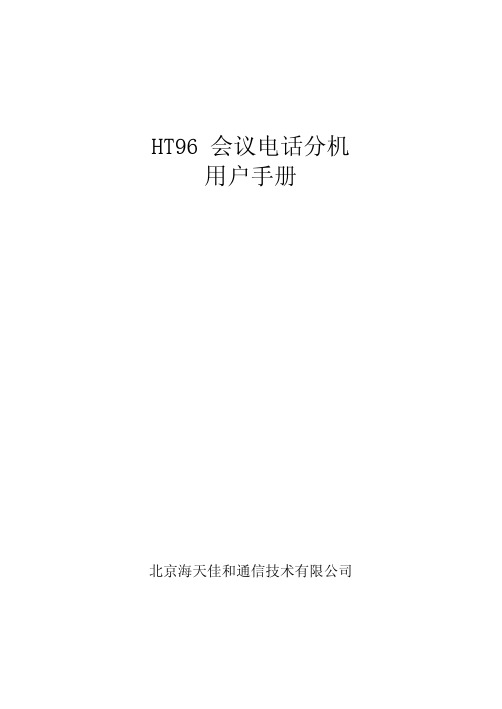

HT96 会议电话分机用户手册北京海天佳和通信技术有限公司目录目录 (1)1．概述 (2)1．1 应用范围 (2)1．2 技术特点 (2)2．主要技术指标 (2)3．使用说明 (4)3．1 设备俯视图 (4)3．2 设备后视图 (5)3．3 设备底视图 (6)4．安装开通 (9)4．1 接通电源 (9)4．2 二线开通 (9)4．3 四线开通 (10)1．概述1．1 应用范围HT96 会议电话分机是与会议电话总机配套使用的会议终端设备，可供铁路有关部门、工矿企业召开电话会议使用。
会议电话网终端的会议参加者可以通过本设备以扬声对讲的方式收听或发言。
1．2 技术特点可靠性高：设备采用高性能单片机和大规模集成电路技术，集成度高，可靠性好。
稳定性好：为防止振鸣，发信通路设有自动音量控制，收信通路设有讲话扳键，可根据具体使用情况工作在单工、双工、半双工状态。
电源工作范围宽：本机使用电源为交流220V或直流12V，交流电压在85V～265V，直流电压在9V～12V范围内可正常工作。
2．主要技术指标端口阻抗二线口阻抗：600Ω四线口阻抗：600Ω发信通路发信电平：发信入-45dB（600Ω）、800Hz正弦波信号，二线端输出+5dB，四线端输出－4dB。
幅频特性：300HZ～3400HZ与800HZ相比较，其电平差不超过±2dB。
非线性失真：发信入-35dB（600Ω）、400Hz正弦波信号，外线端信号失真应小于3％。
杂音电平：外线端杂音电平小于－52dB。
收信通路输出功率：外线入-18dB、800HZ正弦波信号，扬声器输出功率不小于500mW（4Ω，电压电平+5dB）。
幅频特性：300HZ～3400HZ与800HZ相比较，其电平差不超过±2dB。
非线性失真：外线入-18dB、400HZ正弦波信号，扬声器额定输出时，失真应小于3％。
杂音电平：扬声器两端杂音电平应小于－52dB。
串音电平扬声器输出额定功率时，发信入-45dB、800Hz正弦波信号，扬声器输出端串音电平应小于－52dB。
目录一、产品简介 (1)1.1产品型号命名规则 (1)1.2功能代号命名规则 (1)1.3产品铭牌 (3)1.4产品外观 (4)1.5技术规范 (8)1.6产品设计执行标准 (10)1.7安全事项 (10)1.8注意事项 (12)1.9日常检查和保养 (14)二、控制面板介绍 (15)2.1控制面板概述 (15)2.2控制面板及安装支架结构尺寸 (16)2.3控制面板操作说明 (18)2.4参数设置方法 (18)2.5功能码区内与区间的切换方法 (19)2.6面板显示内容介绍 (20)三、安装接线 (21)3.1外围接线图 (21)3.2变频器安装 (23)3.3接线 (23)3.4控制端子功能简介 (26)3.5主回路的电压、电流和功率的测量方法 (30)3.6功率回路推荐配线 (32)3.7保护导体（地线）的截面积 (32)3.8总体接线示意图 (33)3.9传导和辐射干扰对策 (34)四、简易操作与运行指南 (40)4.1产品基本知识 (40)4.2简易操作指南 (41)4.3基本控制运行指南 (44)五、功能参数 (50)5.1基本参数 (50)5.2运行控制 (60)5.3多功能输入输出端子 (69)5.4模拟量输入输出 (78)5.5多段速度控制 (84)5.6辅助功能 (89)5.7故障与保护 (94)5.8电机参数 (99)5.9通讯参数 (104)5.10PID参数 (105)5.11转矩控制参数区 (111)附录1 常见故障处理 (114)附录2 产品一览表及结构型式一览表 (118)附录3 制动电阻推荐选型表 (122)附录4 通讯手册 (123)附录5 供水系统参考连线图 (135)附录6 功能码速查表 (138)附录7 输入滤波器型号及尺寸 (169)升级记录: (174)敬告用户: (175)产 品 简 介一、产品简介本使用手册简要介绍了E800系列变频器的安装接线、参数设定及操作使用的有关事项，务请妥善保管。
使用说明书红外无线会议系统 HT-8600 ( 开始使用本设备前，请仔细阅读本手册，并保留该手册以备日后参考。
)版本：REV2.0(2010)警告为避免发生火灾或触电等安全隐患，请遵守以下规则：²请勿让本设备受潮或损伤。
²请勿在本设备上放置盛有液体的物品。
²请勿在本设备放置裸露的火焰源，如点燃的蜡烛。
²本设备安装周围的间隙应不小于10cm。
²通风孔不应覆盖诸如报纸、桌布和窗帘等物品而妨碍散热。
²只能使用本手册指定的专用电池,并且专用电池不能挪作它用。
²本设备使用的市网电源规格必须严格遵守本手册规定的参数，使用其它规格的市网电源可能会造成本设备永久性损坏。
²设备工作温度范围为0-40°C，实际使用环境请勿超出此温度范围。
²设备的电源插头应插在带有接地的插座中使用。
²如设备上标有警告标志的端子是危险带电的警告，非专业人员请勿操作。
²废弃电池不要乱丢，请放入指定的回收箱，否则可能对环境造成严重后果。
注意Ø本手册中文字前带标志的语句表示一般性指导事项，可在安装使用中参考。
Ø本手册中文字前带标志的语句表示警告性注意事项，请在安装使用中务必遵守。
Ø本设备在温或热带均可正常使用。
Ø过强的电磁干扰可能会影响本系统的正常工作。
Ø过强的静电可能会损伤本设备或使本设备暂时性的失效，请注意静电防护。
索引一、系统描述- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 61.1系统功能特点- - - - - - - - - - - - - - - - - - - - - - - - - - 61.2主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 61.2.1主控机实物图- - - - - - - - - - - - - - - - - - - - - - - 61.2.2主控机功能特性- - - - - - - - - - - - - - - - - - - - - - 61.2.3主控机功能示意图- - - - - - - - - - - - - - - - - - - - - 71.2.4主控机技术指标- - - - - - - - - - - - - - - - - - - - - - 81.3列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - - - 91.3.1列席单元话筒实物图- - - - - - - - - - - - - - - - - - - - 91.3.2代表单元功能特性- - - - - - - - - - - - - - - - - - - - - 91.3.3主席单元功能特性- - - - - - - - - - - - - - - - - - - - - 91.3.4列席单元话筒功能示意图- - - - - - - - - - - - - - - - - - 101.3.5列席单元话筒技术指标- - - - - - - - - - - - - - - - - - - 101.4红外信号分支器- - - - - - - - - - - - - - - - - - - - - - - - - 111.4.1红外信号分支器实物图- - - - - - - - - - - - - - - - - - - 111.4.2红外信号分支器功能特性- - - - - - - - - - - - - - - - - - 111.4.3红外信号分支器功能示意图- - - - - - - - - - - - - - - - - 121.4.4红外信号分支器技术指标- - - - - - - - - - - - - - - - - - 121.5红外线红外信号接收器- - - - - - - - - - - - - - - - - - - - - - 121.5.1红外信号接收器实物图- - - - - - - - - - - - - - - - - - - 121.5.2红外信号接收器功能特性- - - - - - - - - - - - - - - - - - 131.5.3红外信号接收器功能示意图- - - - - - - - - - - - - - - - - 131.5.4红外信号接收器技术指标- - - - - - - - - - - - - - - - - - 131.6专用电池充电箱- - - - - - - - - - - - - - - - - - - - - - - - - 141.6.1专用电池充电箱实物图- - - - - - - - - - - - - - - - - - - 141.6.2专用电池充电箱功能特性- - - - - - - - - - - - - - - - - - 141.6.3专用电池充电箱功能示意图- - - - - - - - - - - - - - - - - 141.6.4专用电池充电箱技术指标- - - - - - - - - - - - - - - - - - 151.7控制信道天线延长器- - - - - - - - - - - - - - - - - - - - - - - 151.7.1控制信道天线延长器实物图- - - - - - - - - - - - - - - - - 151.7.2控制信道天线延长器功能特性- - - - - - - - - - - - - - - - 151.7.3控制信道天线延长器功能示意图- - - - - - - - - - - - - - - 161.7.4控制信道天线延长器技术指标- - - - - - - - - - - - - - - - 161.8锂聚合物专用电池- - - - - - - - - - - - - - - - - - - - - - - - 161.8.1锂聚合物专用电池实物图- - - - - - - - - - - - - - - - - - 161.8.2锂聚合物专用电池功能特性- - - - - - - - - - - - - - - - - 161.8.3锂聚合物专用电池功能示意图- - - - - - - - - - - - - - - - 161.8.4锂聚合物专用电池技术指标- - - - - - - - - - - - - - - - - 171.9外置直流电源适配器- - - - - - - - - - - - - - - - - - - - - - - 171.9.1外置直流电源适配器实物图- - - - - - - - - - - - - - - - - 171.9.2外置直流电源适配器功能示意图- - - - - - - - - - - - - - - 171.9.3外置直流电源适配器技术指标- - - - - - - - - - - - - - - - 17二、安装指南- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 182.1系统连接参考图- - - - - - - - - - - - - - - - - - - - - - - - - 182.2系统安装注意事项- - - - - - - - - - - - - - - - - - - - - - - - 192.3会场配置规划- - - - - - - - - - - - - - - - - - - - - - - - - 192.3.1会场工作面积- - - - - - - - - - - - - - - - - - - - - - - 192.3.2红外信号接收器的覆盖面积和安装高度的比例关系- - - - - - - 202.3.3红外信号接收器的使用数量之核算方法- - - - - - - - - - - - 202.3.4系统配置- - - - - - - - - - - - - - - - - - - - - - - - - 202.4安装主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - 212.4.1主控机安装环境- - - - - - - - - - - - - - - - - - - - - - 212.4.2接入红外信号接收器- - - - - - - - - - - - - - - - - - - - 212.4.3接入音频设备- - - - - - - - - - - - - - - - - - - - - - - 232.4.4接入视像跟踪功能设备- - - - - - - - - - - - - - - - - - - 242.4.5接入控制信道天线延长器- - - - - - - - - - - - - - - - - - 242.5安装红外信号接收器- - - - - - - - - - - - - - - - - - - - - - - 252.5.1红外信号接收器信号覆盖区示意图- - - - - - - - - - - - - - 252.5.2红外信号接收器安装方式- - - - - - - - - - - - - - - - - - 262.5.3红外信号接收器连线方式- - - - - - - - - - - - - - - - - - 272.5.4红外信号接收器安装注意事项- - - - - - - - - - - - - - - - 282.6安装列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - 292.6.1拆装电池- - - - - - - - - - - - - - - - - - - - - - - - - 292.6.2拆装咪杆- - - - - - - - - - - - - - - - - - - - - - - - - 292.6.3列席单元话筒红外信号辐射图- - - - - - - - - - - - - - - 292.6.4列席单元话筒安装布局参考- - - - - - - - - - - - - - - - - 302.7工程参数设置- - - - - - - - - - - - - - - - - - - - - - - - - - 302.7.1设置主控机系统参数- - - - - - - - - - - - - - - - - - - - 302.7.2设置列席单元话筒系统参数- - - - - - - - - - - - - - - - - 352.7.3工程模式设置方法- - - - - - - - - - - - - - - - - - - - - 362.7.4设置视像跟踪功能- - - - - - - - - - - - - - - - - - - - - 38三、操作说明- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 383.1使用主控机- - - - - - - - - - - - - - - - - - - - - - - - - - - 383.1.1开机/关机- - - - - - - - - - - - - - - - - - - - - - - - - 383.1.2 LCD显示屏主界面指示说明- - - - - - - - - - - - - - - - - 383.1.3 电池电量低报警- - - - - - - - - - - - - - - - - - - - - - 393.1.4 通道指示和电平指示- - - - - - - - - - - - - - - - - - - - 393.2使用列席单元话筒- - - - - - - - - - - - - - - - - - - - - - - - 393.2.1开机/关机- - - - - - - - - - - - - - - - - - - - - - - - - 393.2.2 LCD显示屏主界面指示说明- - - - - - - - - - - - - - - - - 403.2.3列席单元话筒发言的打开和关闭 - - - - - - - - - - - - - - - 423.2.4使用主席专用功能- - - - - - - - - - - - - - - - - - - - - 443.2.5控制信道通讯中断自动关机- - - - - - - - - - - - - - - - - 453.2.6电池电量不足自动关机- - - - - - - - - - - - - - - - - - - 453.3使用列席单元话筒外置直流电源适配器- - - - - - - - - - - - - - - 453.4使用专用电池充电箱- - - - - - - - - - - - - - - - - - - - - - - 46四、故障处理- - - - - - - - - - - - - - - - - - - - - - - - - - - - - 48一、系统描述本系统是采用红外线作为声音传输介质的一套无线会议系统，具有多种发言模式，具有安装方便、操作简明、功能齐全的特点，是目前会议系统领域中较领先的高科技产品。
V3.0.8点播系统的PFACE.CONF文件的配置说明: 基础选项部分:以下为具体的效果器配置参数：KTV800II代配置：effe_dev_baud 38400effe_dev_type k8002KTV600配置：effe_dev_baud 19200effe_dev_type k6000HK168配置：effe_dev_type hk168 (HK168无速率问题)KTV600 + HK168配置：effe_dev_baud 19200effe_dev_type hk168以下为具体的指针设备配置：键盘设备的指定方法:keyb_dev_name key_boardkeyb_dev_type dev_event鼠标设备的指定方法:mice_dev_name rel_mousemice_dev_type dev_event触摸设备的指定方法:mice_dev_name abs_touchmice_dev_type abs_touch摇杆设备的指定方法:jstk_dev_name joy_stickjstk_dev_type dev_event普通鼠标的配置:mice_dev_type ps2_mousemice_dev_name /dev/mouse三鹰USB红外屏的配置:mice_dev_type hid_mtusbmice_dev_name /dev/input/touch0三鹰PS2红外屏的配置:mice_dev_type ps2_mtps2mice_dev_name /dev/mouse凌云PS2红外屏的配置:mice_dev_type ps2_l2ps2mice_dev_name /dev/mouse吉瑞USB声波屏的配置:mice_dev_type hid_grusbmice_dev_name /dev/input/touch0吉瑞串口声波屏的配置:mice_dev_type cau_gr232mice_dev_name /dev/ttyS1USB触摸屏自动识别参数：（无法自动识别鼠标口触摸屏）mice_dev_name dev_eventmice_dev_type dev_event鼠标口先歌红外屏配置：mice_dev_name /dev/psauxmice_dev_type ps2_xgps2主要配置参数：firstpageindex :第一页页码号，可选值0/1facelock_songs_max :锁房后，保留歌曲数，可选值[0-50]，默认0，全部清除，如果锁房时不清歌，或者，锁房后是否清歌由管理系统定的话，此值设置为50，即不清歌bsamesong :同一首歌曲是否可以重复点选0不允许，1允许，默认0songtrack_mode :歌曲间音轨跟随模式，0伴唱，1原唱，2跟前一首相同，默认1reboot_songclean :重启后，已选列表是否清除，0不清除，1清除默认0screensave_delay :多少没有动作秒后进入屏保默认60screensave_space :图片更替时间间隔默认10screensave_style :屏保方式，0不进入屏保(screensave_delay将无效)，默认01强制进入屏保，2自动识别物理设备rocksong_hide :是否隐藏劲歌0不隐藏，1隐藏默认1CfmNext :切歌是否需要确认0不需要确认，1需要确认默认0winemode :酒水模式haimei/cando 默认haimeiVOLSCALE :调节音乐音量时，调节的刻度默认10sw_DevPath :三相屏的设备名默认/dev/usb/tts/0rpmode :随机播放模式，0根据pick.txt文件顺序播放，1从pick.txt文件随机选去文件播放默认1cardvolume :解压卡的初始化音量，默认0>0，将解压卡音量设置为此值，界面上调节音量时，调效果器的音量=0, 解压卡音量由系统设定，界面上调节音量时，调解压卡的音量effectvolume :效果器初始化音量[0-36] 默认24bSCMood 是否使用声卡气氛,0:不开启/1:开启.cpboard_logpwd 进入墙板学习的密码默认68473cpeffer_logpwd 进入调音台的密码默认68473cprockd_logpwd 劲歌的密码默认68473cprname_logpwd 进入包厢名设置的密码默认68473lightmod_style 灯光控制方式: 0，效果控制，直接控制灯，默认值0=0的时候，trad_lamp_state、pop_lamp_state、rock_lamp_state、bar_lamp_state值无效，使用灯光效果=1 的时候，trad_lamp_state、pop_lamp_state、rock_lamp_state、bar_lamp_state值有效lighteffe_val1 第1个灯光效果的初始值，当lightmod_style = 0 时生效，默认值1lighteffe_val2 第2个灯光效果的初始值，当lightmod_style = 0 时生效，默认值4lighteffe_val3 第3个灯光效果的初始值，当lightmod_style = 0 时生效，默认值8lighteffe_val4 第4个灯光效果的初始值，当lightmod_style = 0 时生效，默认值48bWine 是否开放酒水小吃功能，0：不开放，1：开放，默认值为1bMiss 是否开放小姐管理功能，0：不开放，1：开放，默认值为1bBC 是否开放多节目源功能，0:不开放，1：开放，默认值为1bLight 是否开放灯光功能，0：不开放，1：开放，默认值为1bTone 语调是否可以调节，0：不可调节，1：可调节，默认值为1effect_argument{hk168_default_musV ol HK168默认的音量默认65effect_autosel 效果是否自动跟随歌曲默认0 不跟随trad_lamp_state 传统的灯光效果默认1enable_pop_lamp 流行是否有灯光效果默认不可用pop_lamp_state 流行的灯光效果默认4enable_rock_lamp 劲歌是否有灯光效果默认不可用rock_lamp_state 劲歌的灯光效果默认8enable_bar_lamp 酒吧是否有灯光效果默认不可用bar_lamp_state 酒吧的灯光效果默认48enable_rand_lamp 是否开启随机播放灯光0不开启/1开启rand_lamp_state 随机播放时，开启哪些灯}主界面按钮位置，当mm_visible_item = 0 时，下面3个参数无效mainmenu_aspect{mm_visible_item0 歌曲点播按钮是否可见，1，可见，0不可见mm_enable_item0 歌曲点播按钮是否起作用，1，按下有作用，0按下无作用mm_x_item0 歌曲点播按钮的X轴坐标默认：190mm_y_item0 歌曲点播按钮的Y轴坐标默认：170mm_visible_item1 酒水小吃按钮是否可见，1，可见，0不可见mm_enable_item1 酒水小吃按钮是否起作用，1，按下有作用，0按下无作用mm_x_item1 酒水小吃按钮的X轴坐标默认值368mm_y_item1 酒水小吃按钮的Y轴坐标默认：170mm_visible_item2 结帐查询按钮是否可见，1，可见，0不可见mm_enable_item2 结帐查询按钮是否起作用，1，按下有作用，0按下无作用mm_x_item2 结帐查询按钮的X轴坐标默认：544mm_y_item2 结帐查询按钮的Y轴坐标默认：170mm_visible_item3 多节目源按钮是否可见，1，可见，0不可见mm_enable_item3 多节目源按钮是否起作用，1，按下有作用，0按下无作用mm_x_item3 多节目源按钮的X轴坐标默认：722mm_y_item3 多节目源按钮的Y轴坐标默认：170mm_visible_item4 公主刷卡按钮是否可见，1，可见，0不可见mm_enable_item4 公主刷卡按钮是否起作用，1，按下有作用，0按下无作用mm_x_item4 公主刷卡按钮的X轴坐标默认：255mm_y_item4 公主刷卡按钮的Y轴坐标默认：400mm_visible_item5 影视欣赏按钮是否可见，1，可见，0不可见mm_enable_item5 影视欣赏按钮是否起作用，1，按下有作用，0按下无作用mm_x_item5 影视欣赏按钮的X轴坐标默认：462mm_y_item5 影视欣赏按钮的Y轴坐标默认：400mm_visible_item6 模特花蓝按钮是否可见，1，可见，0不可见mm_enable_item6 模特花蓝按钮是否起作用，1，按下有作用，0按下无作用mm_x_item6 模特花蓝按钮的X轴坐标默认：640mm_y_item6 模特花蓝按钮的Y轴坐标默认：400bcch{ch1 大厅转播第1路名称无默认值，必须指定，不指定时，此路无效ch2 大厅转播第2路名称无默认值，必须指定，不指定时，此路无效ch3 大厅转播第3路名称无默认值，必须指定，不指定时，此路无效ch4 大厅转播第4路名称无默认值，必须指定，不指定时，此路无效ch5 大厅转播第5路名称无默认值，必须指定，不指定时，此路无效ch6 大厅转播第6路名称无默认值，必须指定，不指定时，此路无效ch7 大厅转播第7路名称无默认值，必须指定，不指定时，此路无效ch8 大厅转播第8路名称无默认值，必须指定，不指定时，此路无效ch9 大厅转播第9路名称无默认值，必须指定，不指定时，此路无效ch10 大厅转播第10路名称无默认值，必须指定，不指定时，此路无效ch11 大厅转播第11路名称无默认值，必须指定，不指定时，此路无效ch12 大厅转播第12路名称无默认值，必须指定，不指定时，此路无效ch13 大厅转播第13路名称无默认值，必须指定，不指定时，此路无效ch14 大厅转播第14路名称无默认值，必须指定，不指定时，此路无效ch15 大厅转播第15路名称无默认值，必须指定，不指定时，此路无效（设置数值范围tv01-tv06）volbase1 大厅转播第1路音量默认值50volbase2 大厅转播第2路音量默认值50volbase3 大厅转播第3路音量默认值50volbase4 大厅转播第4路音量默认值50volbase5 大厅转播第5路音量默认值50volbase6 大厅转播第6路音量默认值50volbase7 大厅转播第7路音量默认值50volbase8 大厅转播第8路音量默认值50volbase9 大厅转播第9路音量默认值50volbase10 大厅转播第10路音量默认值50volbase11 大厅转播第11路音量默认值50volbase12 大厅转播第12路音量默认值50volbase13 大厅转播第13路音量默认值50volbase14 大厅转播第14路音量默认值50volbase15 大厅转播第15路音量默认值50}双点配置：（范例）MAC //附机MAC{play_eth_addr 00.00.00.00.00.00 //主机MAC，相同部分的配置不要写}特别说明：pface.conf配置文件里面不能写相关注释。
